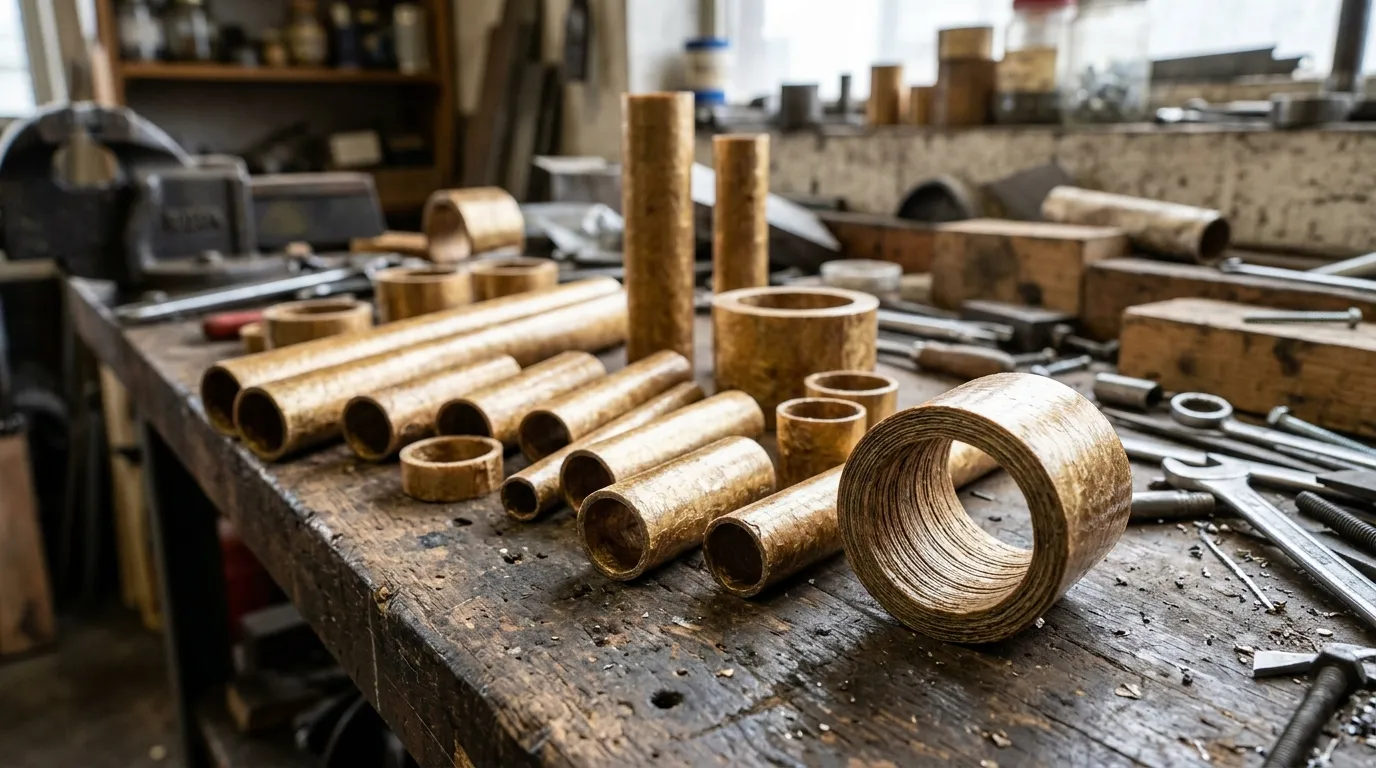

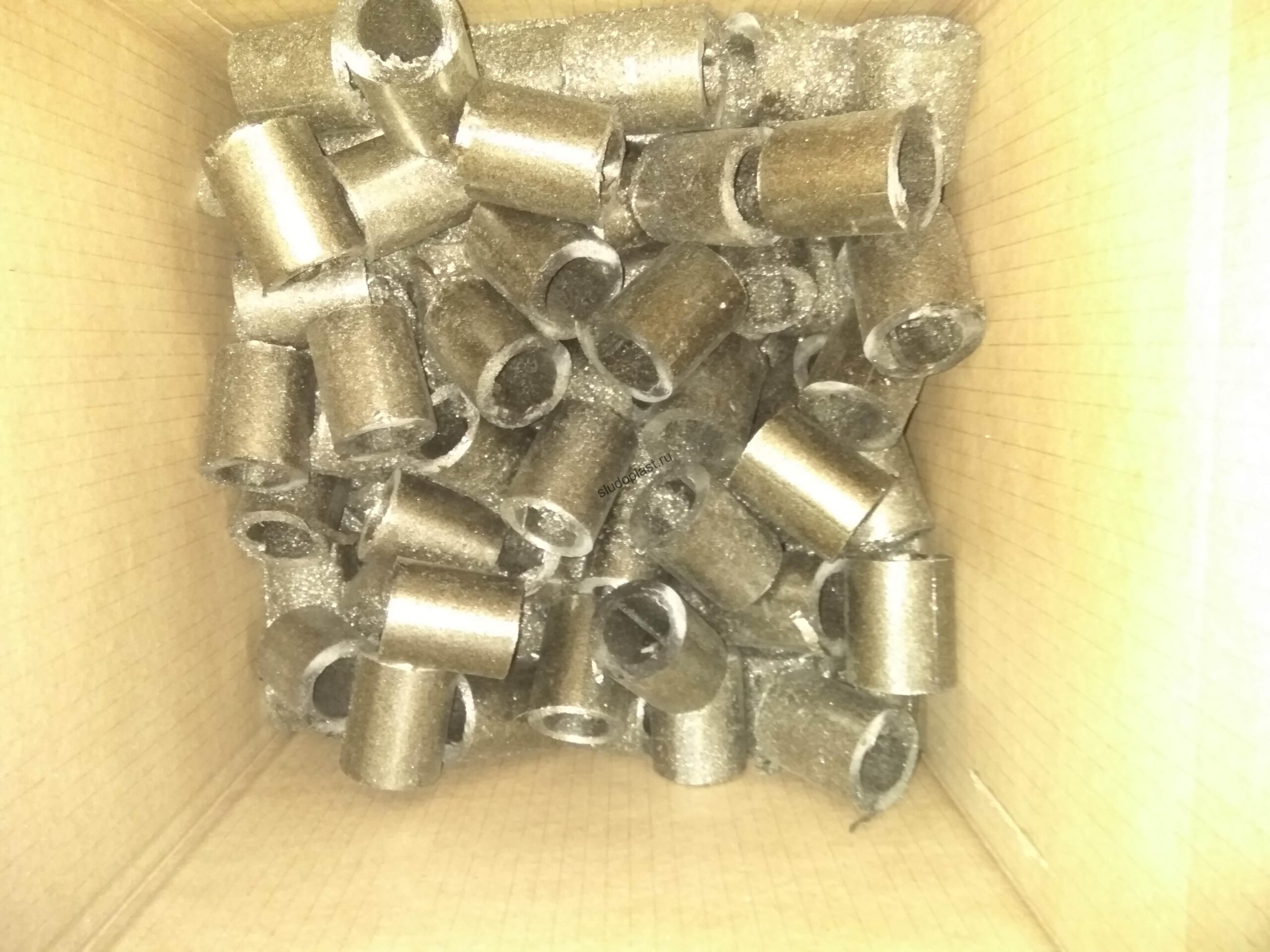

Миканитовые трубки и втулки: назначение и размеры

Листовой миканит — основной формат, но далеко не единственный. Для изоляции стержней, болтов, проходных вводов нужны цилиндрические формы: трубки и втулки. Их делают из формовочного или термоупорного миканита, и задача у них одна — не дать токоведущей детали замкнуть на корпус.

Разница между трубкой и втулкой

Трубка — цилиндрическая деталь с длиной, значительно превышающей диаметр. Отношение L/D — от 2 и выше. Назначение — изоляция стержня по всей длине прохода через стенку или перегородку.

Втулка — короткий цилиндр с L/D менее 2. Часто с буртом (фланцем). Назначение — фиксация и изоляция болта, шпильки или стержня в точке крепления. Бурт предотвращает осевое смещение.

Способы изготовления

Навивка. Лист гибкого миканита ГМС или ГФС толщиной 0,15–0,30 мм навивается на оправку в несколько слоёв с проклейкой каждого слоя. Трубку фиксируют бандажной нитью, сушат при 60–80 °C, затем снимают с оправки. Толщина стенки — 0,5–3,0 мм. Внутренний диаметр — от 5 до 100 мм.

Преимущество — возможность получить любой нестандартный диаметр. Недостаток — слои могут расслаиваться при механическом воздействии.

Формовка. Заготовка из формовочного миканита ФМГ или ФФК нагревается до 140–200 °C, оборачивается вокруг оправки и прессуется в разъёмной форме. После остывания — монолитная трубка. Толщина стенки — 1,0–5,0 мм. Прочность выше, чем у навивной, за счёт сплошной структуры.

Механическая обработка. Из толстого листа (3–8 мм) на токарном станке вытачивают втулку нужного диаметра. Применяется для единичных деталей или когда требуется точный допуск (±0,05 мм). Расход материала — до 50% в стружку.

Размерный ряд

Параметр	Навивные	Формованные	Точёные
Внутренний диаметр, мм	5–100	10–80	8–120
Толщина стенки, мм	0,5–3,0	1,0–5,0	1,0–8,0
Длина, мм	до 500	до 300	до 150
Допуск по диаметру, мм	±0,3	±0,15	±0,05

Стандартные размеры — внутренний диаметр 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 мм. Нестандартные — по чертежу заказчика.

Электрические характеристики

Электрическая прочность трубки зависит от толщины стенки и марки миканита. Для навивной трубки из ГМС со стенкой 1,0 мм — примерно 12–15 кВ/мм (ниже, чем у листа, за счёт межслоевых границ). Для формованной из ФМГ — 14–18 кВ/мм. Для точёной из прокладочного — 16–20 кВ/мм.

Испытательное напряжение рассчитывается по формуле: Uисп = Eпр × d / k, где d — толщина стенки, k — коэффициент запаса (2,5–3,0). Для втулки со стенкой 2 мм из ФМГ (Eпр = 16 кВ/мм): Uисп = 16 × 2 / 3 ≈ 10,7 кВ. Этого хватает для машин до 6 кВ.

Области применения

Проходные изоляторы. Токоведущий стержень проходит через заземлённую стенку корпуса двигателя или трансформатора. Миканитовая трубка надевается на стержень, обеспечивая изоляцию по всей длине прохода. Втулка с буртом — на торце, для фиксации и увеличения пути утечки.

Изоляция стяжных болтов магнитопровода. В трансформаторах стяжные болты проходят через пакет магнитопровода. Без изоляции — замкнутый контур, вихревые токи, нагрев. Миканитовая трубка на болт + шайба из прокладочного миканита под головку — стандартное решение.

Крепление нагревательных элементов. Спираль нагревателя крепится к корпусу через изолирующие втулки из ТПФ. Рабочая температура в точке крепления — 300–500 °C. Керамические втулки хрупкие и дорогие, миканитовые — дешевле и ремонтопригоднее.

Электрощитовое оборудование. Втулки для изоляции шпилек, соединяющих шинные разъёмы. Напряжение — до 1000 В, температура — до 80 °C. Здесь хватает навивных втулок из ГМС.

При заказе трубок и втулок укажите: внутренний и наружный диаметр, длину, марку миканита, рабочее напряжение и температуру. Это позволит подобрать оптимальный способ изготовления и избежать пересортицы.
