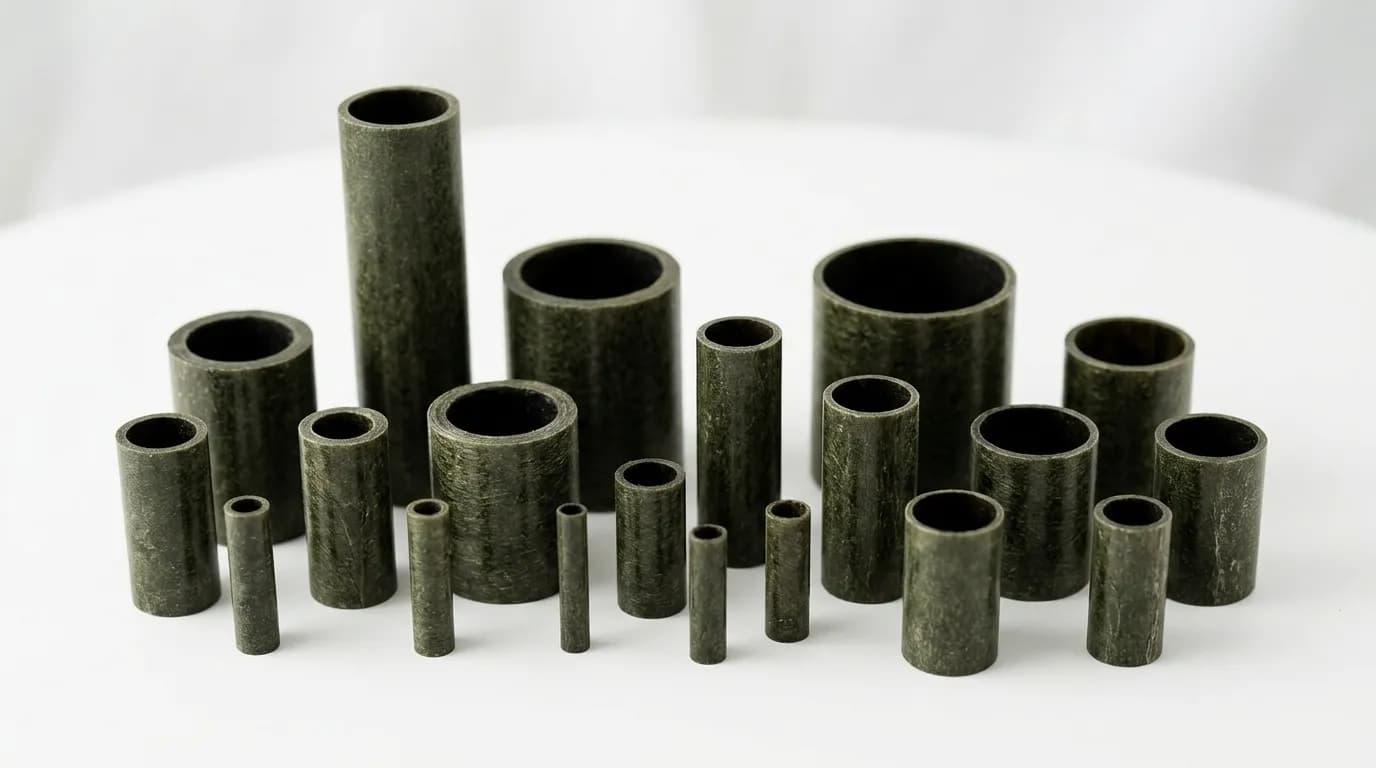

Трубки и втулки миканитовые (ТУ 21–25–50–79)

Миканитовые трубки и втулки — электроизоляционные изделия цилиндрической формы, изготавливаемые методом намотки слюдяной бумаги с последующим прессованием. Предназначены для изоляции токопроводящих элементов, работающих при повышенных температурах и высоких напряжениях. Производство регламентируется ТУ 21–25–50–79. Изделия изготавливаются из слюды на алюмохромфосфатном, щелочном или глифталевом связующем, обеспечивая непрерывную работу при температурах до 500°C с сохранением электрической прочности и механической стабильности.

Технические характеристики миканитовых трубок и втулок

Миканитовые трубки и втулки изготавливаются из слюды флогопитового или мусковитового типа на различных связующих композициях. Выбор связующего определяется требуемым классом нагревостойкости и условиями эксплуатации.

Основные технические параметры

Параметр	Значение	Примечание
Внутренний диаметр	5-70 мм	Допуск ±0,5 мм
Наружный диаметр	до 75 мм	Зависит от толщины стенки
Длина изделия	25-850 мм	Возможно изготовление до 1000 мм
Толщина стенки	1,5-15 мм	Стандартная толщина 2-5 мм
Электрическая прочность	не менее 5 кВ/мм	При нормальных условиях
Максимальная рабочая температура	до 500°C	В зависимости от связующего
Класс нагревостойкости	F (155°C) — H (180°C) — C (более 180°C)	По ГОСТ 8865
Плотность материала	1,8-2,2 г/см³	Зависит от типа слюды
Водопоглощение	не более 1%	За 24 часа

Классификация по типу связующего

Тип связующего	Рабочая температура	Электрическая прочность	Применение	Стоимость
Алюмохромфосфатное	до 500°C	8-10 кВ/мм	Печи, термопары, высокотемпературное оборудование	высокая
Щелочное	до 400°C	6-8 кВ/мм	Электродвигатели, трансформаторы	средняя
Глифталевое	до 180°C	5-7 кВ/мм	Стандартное электрооборудование	низкая
Кремнийорганическое	до 250°C	7-9 кВ/мм	Электронагреватели, бытовая техника	средняя

Электрические характеристики и диэлектрические свойства

Миканитовые трубки и втулки обладают высокими электроизоляционными свойствами. Электрическая прочность составляет не менее 5 кВ/мм при нормальных условиях (температура 20°C, относительная влажность 65%). При повышении температуры до рабочих значений 400-500°C электрическая прочность снижается до 3,5-4 кВ/мм, что существенно превосходит характеристики альтернативных изоляционных материалов.

Удельное объемное электрическое сопротивление при нормальных условиях составляет не менее 10¹² Ом·м, снижаясь до 10⁹-10¹⁰ Ом·м при температуре 500°C. Тангенс угла диэлектрических потерь при частоте 50 Гц не превышает 0,02-0,04, что обеспечивает низкие потери энергии в диэлектрике.

Электрические характеристики при различных условиях

Условия испытаний	Электрическая прочность	Удельное сопротивление	Тангенс угла потерь	Диэлектрическая проницаемость
20°C, сухие	8-10 кВ/мм	10¹² Ом·м	0,02	5-7
100°C	6-8 кВ/мм	10¹¹ Ом·м	0,03	5-7
300°C	4-6 кВ/мм	10¹⁰ Ом·м	0,04	6-8
500°C	3,5-4 кВ/мм	10⁹ Ом·м	0,05	7-9
После увлажнения	4-5 кВ/мм	10¹⁰ Ом·м	0,06	8-10

Сравнительная таблица изоляционных материалов

Характеристика	Миканит	Керамика (стеатит)	Стекловолокно	Фторопласт	Текстолит
Макс. температура	500°C	1000°C	350°C	260°C	120°C
Электропрочность	8-10 кВ/мм	15-20 кВ/мм	15-20 кВ/мм	20-25 кВ/мм	10-12 кВ/мм
Механическая прочность	средняя	высокая	высокая	низкая	высокая
Обрабатываемость	✓✓ хорошая	— сложная	✓ средняя	✓✓ отличная	✓✓ хорошая
Термоудароустойчивость	✓✓ высокая	— низкая	✓ средняя	✓ средняя	— низкая
Влагостойкость	✓ средняя	✓✓ высокая	— низкая	✓✓ высокая	— низкая
Стоимость	средняя	высокая	низкая	высокая	низкая
Вес	легкий	тяжелая	легкое	легкий	средний

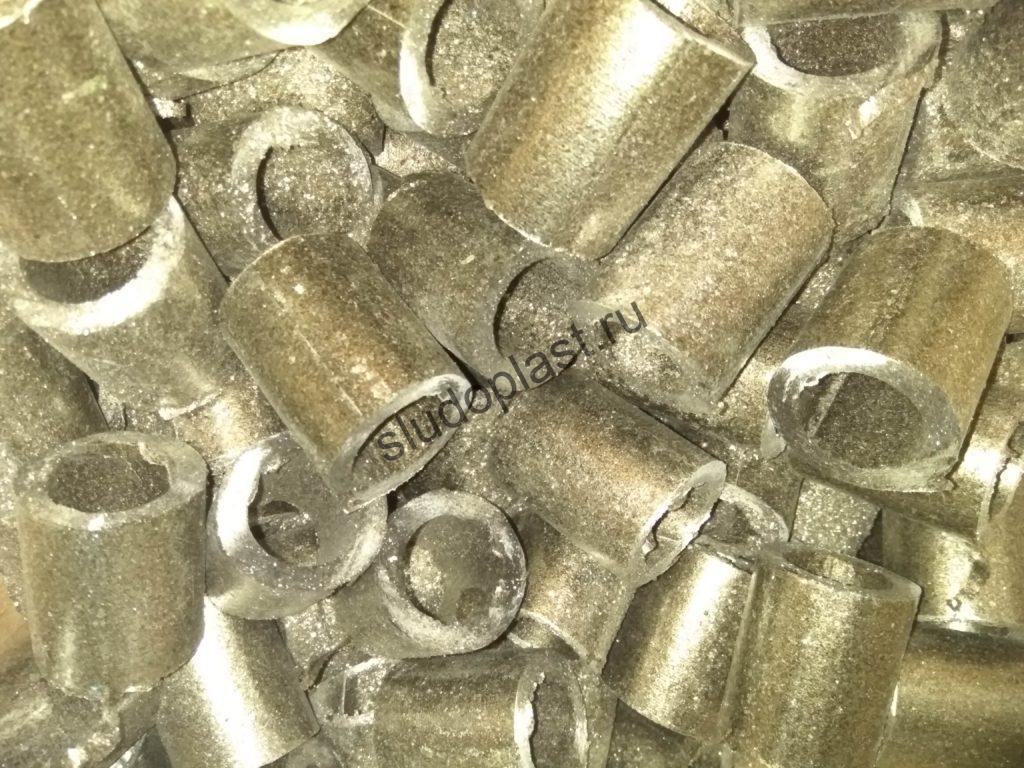

Миканитовые трубки — ИзолитПром

Заключение

Миканитовые трубки и втулки (ТУ 21–25–50–79) обеспечивают надежную электрическую изоляцию токопроводящих элементов при температурах до 500°C и напряжениях до нескольких киловольт. Электрическая прочность не менее 5 кВ/мм в сочетании с диапазоном типоразмеров (внутренний диаметр 5-70 мм, длина до 850 мм, толщина стенки 1,5-15 мм) позволяет применять изделия в электротехнической, трансформаторостроительной и приборостроительной промышленности.

Различные типы связующих (алюмохромфосфатное, щелочное, глифталевое) обеспечивают адаптацию под классы нагревостойкости от F (155°C) до C (свыше 180°C). При соблюдении требований монтажа и эксплуатации срок службы изделий составляет 15-25 лет, что обеспечивает оптимальное соотношение стоимости и надежности для высокотемпературных применений в промышленном электрооборудовании.
