Ремонт электродвигателей: замена изоляции пазов и катушек

Перемотка электродвигателя — работа, результат которой определяется качеством изоляции. Можно идеально уложить обмотку и намертво забить клинья, но если пазовая изоляция не выдержит испытательное напряжение — двигатель вернётся на ремонт через месяц. Разберём, какие материалы нужны и в какой последовательности выполняется замена изоляции.

Диагностика: что заменять

Перед разборкой — измерение сопротивления изоляции мегомметром. Норма для двигателей до 1000 В — не менее 0,5 МОм при рабочей температуре (ГОСТ Р 53472-2009). Если значение ниже — обмотка требует ремонта.

Далее — визуальный осмотр после извлечения ротора. Потемнение обмотки — перегрев. Маслянистый налёт — попадание смазки из подшипников. Белый налёт — увлажнение и высолы. Следы пробоя — обугленные точки на поверхности изоляции.

Решение: если повреждена одна катушка — частичная перемотка (замена одной-двух катушек с сохранением остальных). Если повреждения множественные или двигатель отработал две и более перемоток — полная перемотка с заменой всей изоляции.

Материалы для пазовой изоляции

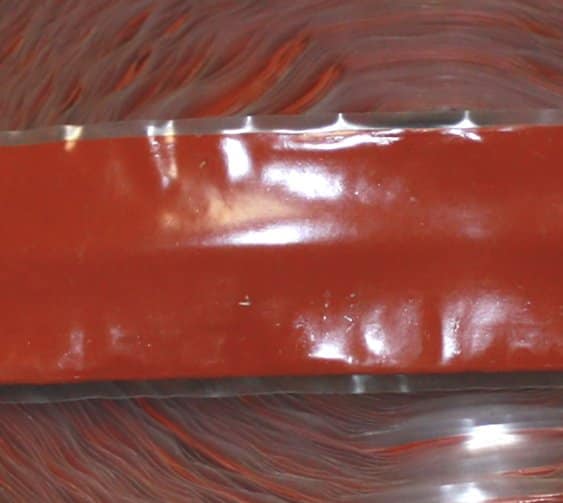

Пазовая изоляция — основа. Лист гибкого миканита или слюдопласта сгибается в U-образную форму и вставляется в паз. Размеры — по шаблону, с припуском 2–3 мм на сторону для загиба.

Класс	Напряжение	Материал	Толщина, мм
B (130 °C)	до 660 В	ГМС, ГФС	0,20–0,30
F (155 °C)	до 660 В	ФИФЭ, ИФГ-КАХФ	0,20–0,25
F (155 °C)	3–6 кВ	ФИФЭ + стеклоткань	0,40–0,60
H (180 °C)	до 1000 В	ФИФК, ЭЛМИКА	0,20–0,30

При ремонте «в номинал» — берут материал того же класса, что стоял. При модернизации — повышают класс на одну ступень (B → F), что продлевает ресурс вдвое.

Порядок работ

1. Удаление старой обмотки. Клинья выбивают вдоль паза. Катушки извлекают после прогрева статора до 120–150 °C (размягчение лака). Остатки старой изоляции удаляют механически — латунной щёткой, не стальной (царапины на ламелях магнитопровода — очаги коррозии).

2. Очистка пазов. Пазы продувают сжатым воздухом, протирают ветошью, смоченной растворителем (нефрас, изопропиловый спирт). Проверяют геометрию шаблоном — допуск по ширине паза ±0,1 мм.

3. Установка пазовой изоляции. Заготовки нарезают на гильотине или ножницами. Сгибают на оправке. Вставляют в паз так, чтобы края выступали на 2–3 мм с каждой стороны (загиб). Проверяют: изоляция не должна морщить, пузыриться или отставать от стенок паза.

4. Укладка обмотки. Катушки укладывают в пазы поверх изоляции. Между сторонами разных катушек в одном пазу — межфазная прокладка из того же материала, что пазовая изоляция (или на класс выше).

5. Установка клиньев. Клинья из формовочного миканита (для классов F, H) или текстолита (для класса B). Забивают равномерно, без перекосов. Усилие — контролировать по звуку: глухой удар — клин сидит плотно, звонкий — зазор.

Пропитка и сушка

После укладки и расклинивания — пропитка лаком. Для класса B — лак МЛ-92 или КО-916К (окунание + сушка при 120 °C, 4–6 часов). Для класса F — эпоксидный компаунд, VPI-пропитка. Для класса H — кремнийорганический лак КО-964 (сушка при 200 °C, 8–10 часов).

Количество циклов пропитки: для окунания — 2–3 цикла (пропитка + сушка), каждый повышает заполнение пор. Для VPI — один цикл, но более глубокое проникновение. После пропитки — повторное измерение сопротивления изоляции.

Контроль качества

Финальные испытания — по ГОСТ Р 53472-2009:

• Сопротивление изоляции: мегомметр 500 В или 1000 В (зависит от номинального напряжения), норма — не менее 1 МОм × кВ
• Испытание повышенным напряжением: 2U + 1000 В, переменное 50 Гц, 1 минута. Для двигателя 380 В — 1760 В
• Для высоковольтных машин — дополнительно испытание межвитковой изоляции импульсным напряжением

Результаты фиксируют в протоколе испытаний. Протокол — часть ремонтной документации, предъявляется заказчику вместе с актом выполненных работ.

Качественный ремонт с правильно подобранной изоляцией даёт двигателю ещё 15–20 лет работы. Экономия на материалах — ложная: разница между миканитом класса B и слюдопластом класса F в стоимости ремонта — 5–8%, а в ресурсе — двукратная.

Часто задаваемые вопросы

Какая изоляция нужна для перемотки электродвигателя?

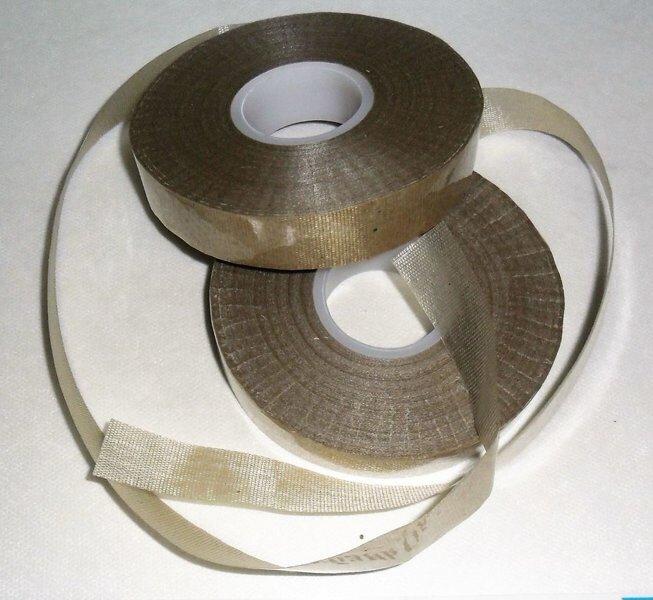

Пазовая гильза (миканит или слюдинит), межфазная прокладка (ПМГ), пазовый клин (стеклотекстолит), бандажная лента (ЛЭС). Класс — не ниже заводского.

Сколько стоит комплект изоляции?

Для двигателя 30 кВт — 3 000–8 000 руб. в зависимости от класса. Комплект подберём под конкретный двигатель.

Можно ли ставить класс H вместо F?

Да, повышение класса допустимо и увеличивает ресурс. Понижение — недопустимо.

Экономика ремонта: когда менять изоляцию, а когда — двигатель

Решение «ремонтировать или заменять» зависит от соотношения стоимости ремонта к стоимости нового двигателя:

Мощность	Стоимость нового двигателя (ориентир)	Стоимость перемотки	Ремонт оправдан, если
1–5 кВт	10 000–30 000 руб.	5 000–12 000 руб.	Двигатель нестандартный или импортный
5–30 кВт	30 000–150 000 руб.	8 000–40 000 руб.	Почти всегда
30–200 кВт	150 000–800 000 руб.	30 000–150 000 руб.	Всегда (ремонт дешевле в 3–5 раз)
200 кВт – 1 МВт	800 000–5 000 000 руб.	100 000–500 000 руб.	Всегда
1–10 МВт	5–50 млн руб.	0,5–5 млн руб.	Всегда (замена — месяцы ожидания)

Для двигателей мощностью 5 кВт и выше перемотка с заменой изоляции экономически оправдана практически всегда. Исключение — массовые серии (АИР) мощностью до 5 кВт: проще купить новый.

Комплект изоляции: стоимость по классам

Компонент	Класс B (130 °C)	Класс F (155 °C)	Класс H (180 °C)
Пазовая изоляция (1 м²)	Электрокартон: 200 руб.	Слюдопласт: 400 руб.	Слюдинит: 600 руб.
Прокладки (0,5 м²)	Электрокартон: 100 руб.	Миканит ПМГ: 300 руб.	Слюдинит: 400 руб.
Бандажная лента (5 м)	Стеклолента: 100 руб.	Стеклолента: 100 руб.	Микалента ЛФК-ТТ: 300 руб.
Лак пропиточный (0,5 кг)	МЛ-92: 200 руб.	КО-916К: 400 руб.	КО-916К: 400 руб.
Итого на двигатель 30 кВт	~600 руб.	~1200 руб.	~1700 руб.

Разница между классами B и H — около 1100 руб. на двигатель 30 кВт. При стоимости перемотки 20 000–30 000 руб. это менее 5% от общей стоимости работ. Экономия на классе изоляции не оправдана: +1100 руб. удваивает ресурс.
