СНП, СПП и спирально-навитые графитовые прокладки: когда смотреть миканит
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Если в запросе указаны СНП, СПП, SWG, СНП-1/2/3/4, CG или CGI, обычно речь идёт о фланцевом уплотнении. Миканит и слюдопласт нельзя продавать как прямую замену такой прокладки под давлением. Но если по факту нужна плоская изоляционная прокладка, шайба, дистанционная вставка, тепловой разрыв или деталь по чертежу без герметизации среды, миканит и слюдопласт становятся правильным инженерным аналогом.
Почему эта статья вообще нужна. Покупатель часто пишет не "миканитовая прокладка", а "СНП графит", "спирально-навитая прокладка", "СПП с терморасширенным графитом", "СНП-4 Ду 100 Ру 40" или импортное "SWG CGI". Часть таких заявок действительно относится к фланцевому уплотнению, где нужна штатная спирально-навитая прокладка. Но часть запросов на практике оказывается поиском жаростойкой плоской прокладки, шайбы, электрической изоляции или дистанционной вставки. В этой второй группе прокладочный миканит, миканитовые прокладки и слюдопластовые прокладки могут быть не заменителем "на авось", а более точным материалом под функцию узла.
| Что ищут | Что обычно означает | Куда вести разговор |
|---|---|---|
| СНП, СПП, спирально-навитая прокладка | Фланцевое уплотнение с металлической спиралью | Уточнить DN/PN, среду, температуру, стандарт |
| СНП графит, СНП с ТРГ | Уплотнение с наполнителем из терморасширенного графита | Не заменять миканитом, если есть давление среды |
| Графитовая прокладка листовая, жаростойкая прокладка | Может быть плоская деталь, не фланцевая СНП | Проверить миканит или слюдопласт по функции |
| Изоляционная прокладка, шайба под болт, прокладка по чертежу | Электроизоляция, тепловой разрыв, дистанционирование | Предлагать миканит/слюдопласт после проверки |
Какие обозначения спирально-навитых прокладок встречаются в заявках
На рынке используют несколько слоёв обозначений. Российский покупатель может писать "СНП" или "СПП" как общее название спирально-навитой прокладки. В чертежах и закупках часто добавляют исполнение, условный проход и давление: например, "СНП-3 Ду 80 Ру 25", "СНП-4 DN100 PN40", "прокладка СНП с графитом", "СНП нержавейка + графит". В импортных спецификациях встречаются англоязычные обозначения SWG, spiral wound gasket, а также конструктивные коды R, CG, CGI, RIR. Их нельзя переносить один к одному на российскую запись без проверки стандарта, но для SEO важно закрывать оба языка запроса.
| Поисковая формулировка | Инженерный смысл | Что уточнять | Наш мост к материалам |
|---|---|---|---|
| СНП-1 | Часто ищут базовое исполнение спирально-навитой прокладки без дополнительных колец или с минимальной обвязкой | Стандарт, размеры, наличие колец по чертежу | Если деталь не уплотняет среду, смотреть плоский миканит |
| СНП-2 | В заявках обычно связано с исполнением, где важно ограничительное кольцо или защита внутренней кромки | Внутренний диаметр, контакт со средой, материал кольца | Для изоляции болта/корпуса СНП не нужна, нужна шайба |
| СНП-3 | Часто ассоциируют с наружным центрирующим кольцом под фланец | DN/PN, фланец, наружный центрирующий диаметр | Для простой проставки по наружному контуру возможен слюдопласт |
| СНП-4 | В запросах обычно самое "полное" исполнение с кольцами для ответственных фланцев | Среда, давление, температура, стандарт фланца | Миканит не подменяет такое уплотнение |
| SWG, CG, CGI, R, RIR | Импортные коды spiral wound gasket | ASME/EN/ГОСТ, материал ленты, filler | Использовать как вход в консультацию, не как прямой аналог |
Важная оговорка: обозначения исполнений различаются по стандарту и внутренним ТУ поставщика. Поэтому в коммерческом тексте лучше писать не "СНП-3 всегда значит...", а "в заявках СНП-3 обычно ищут исполнение с центрирующим кольцом; точное исполнение проверяется по стандарту или чертежу". Так мы закрываем поисковую семантику и не подменяем проектную документацию.
Маркировка по наполнителю: графит, фторопласт, керамика

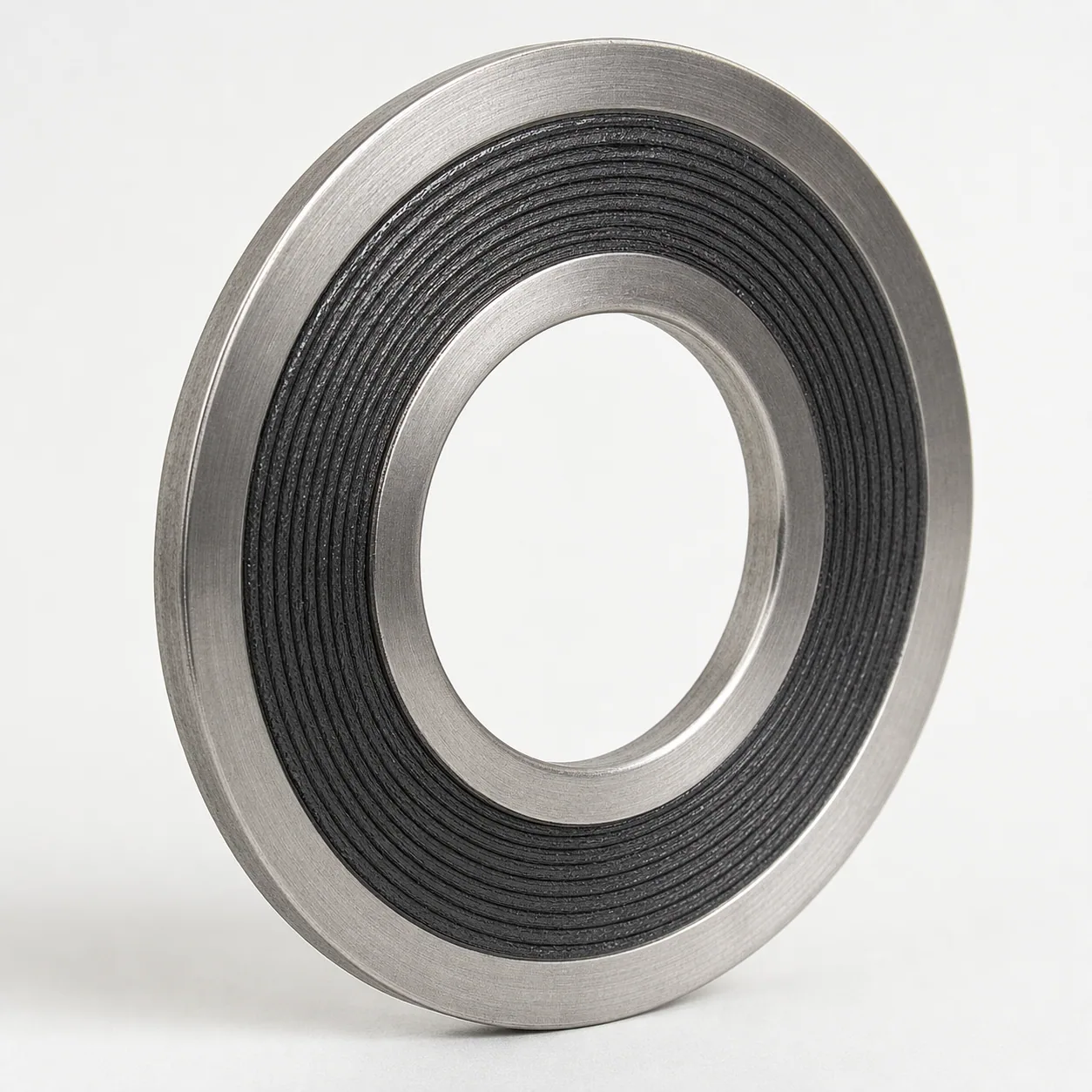

Внутри спирально-навитой прокладки чередуются металлическая лента и мягкий наполнитель. По наполнителю встречаются запросы "СНП графит", "СНП ТРГ", "СНП с терморасширенным графитом", "СНП фторопласт", "PTFE spiral wound gasket", "керамическая СНП". Для нас это полезный SEO-кластер, но инженерный вывод разный.
| Наполнитель СНП/СПП | Почему его ищут | Можно ли заменить миканитом | Какой наш материал обсуждать |
|---|---|---|---|
| Терморасширенный графит, ТРГ | Высокая температура, хорошая обжимаемость, фланцевое уплотнение | Нет, если есть давление и герметизация среды | Миканит только для изоляционной/дистанционной детали рядом с узлом |
| Фторопласт, PTFE | Химическая стойкость, агрессивные среды | Нет для фланца; да только если задача не в герметизации | Слюдопласт/миканит не являются химическим уплотнителем |
| Керамический или минеральный наполнитель | Высокая температура, пожаростойкость | Проверять функцию: уплотнение или теплоизоляция | Термоупорный миканит, слюдопласт, деталь по чертежу |
| Графитовый лист без спирали | Плоская жаростойкая прокладка | Часто возможно обсуждать аналог | Прокладочный миканит, слюдопластовые прокладки |
Маркировка по металлу: 12Х18Н10Т, AISI 304, 316, 321
В запросах по СНП часто встречают не только тип прокладки, но и металл спирали или колец: 12Х18Н10Т, 08Х18Н10Т, AISI 304, AISI 316, AISI 321, сталь 20, 09Г2С. Эти слова показывают, что покупатель думает о коррозии, температуре и совместимости со средой. Для миканита это не конкурентный параметр, а сигнал: перед нами, скорее всего, не простая шайба, а фланцевое уплотнение. Но если клиент просит "прокладку 12Х18Н10Т графит" для экрана, изолирующей вставки или подложки, нужно вернуть разговор к функции детали.
Фланец, DN/PN, пар, газ, масло, химическая среда, сосуд, трубопровод, ASME/ГОСТ в чертеже.
Шайба, изоляционная прокладка, экран, подложка, термобарьер, деталь по контуру, нет герметизации среды.
Расчётное различие: уплотнить или изолировать
Для СНП главный расчётный вопрос - достаточно ли контактного напряжения, чтобы мягкий наполнитель заполнил микронеровности фланцев и не потерял герметичность. Упрощённо:
sigma_g = F_b / A_g
A_g = pi * (D_o^2 - D_i^2) / 4где F_b - суммарное усилие болтов после затяжки, A_g - площадь контакта, D_o и D_i - наружный и внутренний диаметры рабочей зоны. Для миканита приоритет другой: выдержать контактное давление, не пробиться электрически и снизить теплопередачу.
U_bd = E_bd * t / k_s
Q = lambda * A * DeltaT / t
R_th = t / (lambda * A)Из этих формул видно, почему "графит" и "миканит" не являются взаимозаменяемыми словами. Графитовый наполнитель в СНП помогает уплотнять и переносить температуру, но проводит тепло и электрический ток. Миканит и слюдопласт, наоборот, ценны как диэлектрические и теплобарьерные материалы.

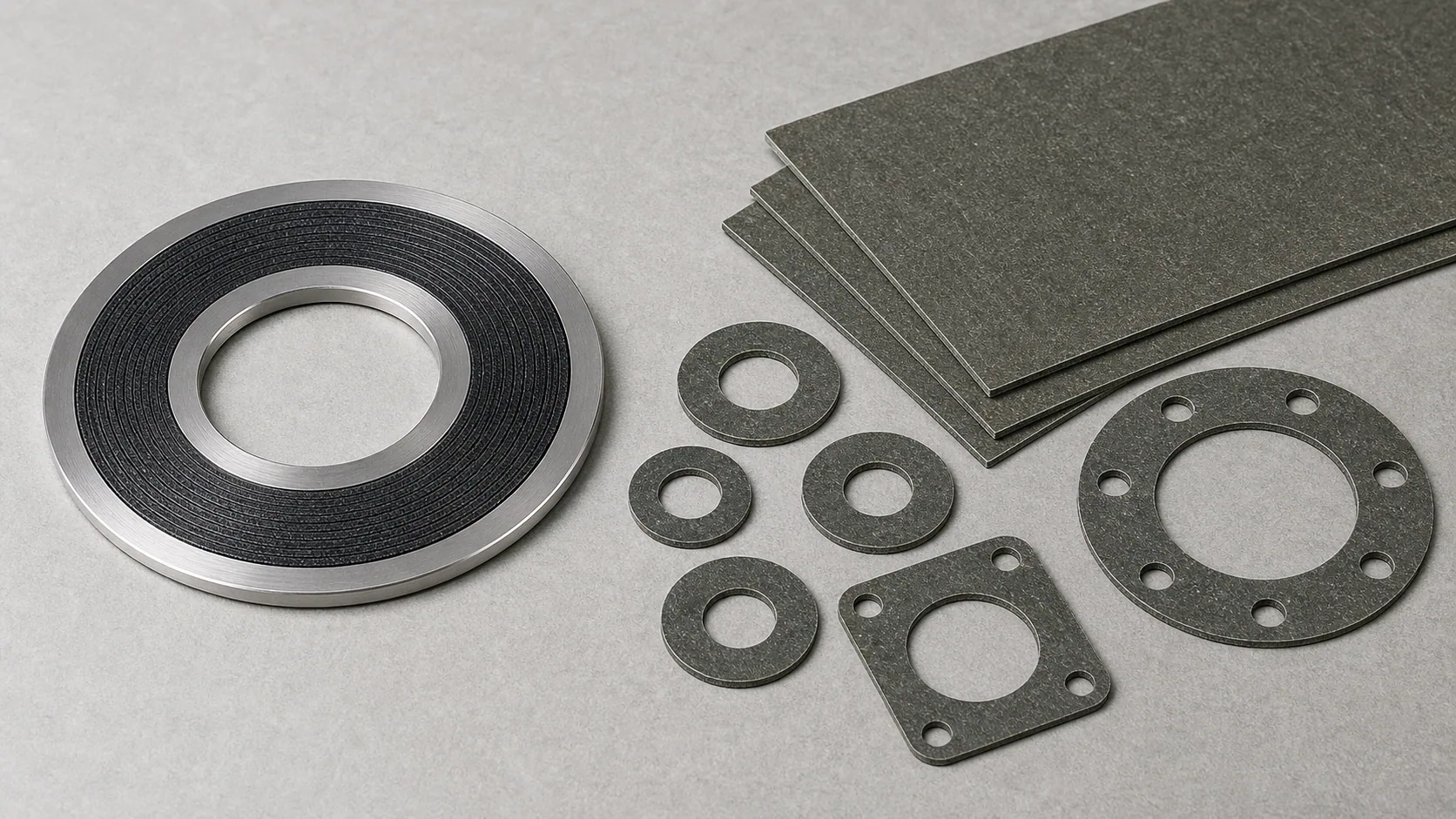

Сравнение материалов по функции
| Параметр | СНП/СПП с графитом | Миканит | Слюдопласт |
|---|---|---|---|
| Первичная задача | Фланцевое уплотнение | Электроизоляционная прокладка, шайба, листовая деталь | Изоляционная деталь, прокладка, гибкая или жёсткая вставка по ТУ |
| Поведение с давлением среды | Проектируется именно под давление | Не является фланцевым уплотнением давления | Не является заменой фланцевой СНП |
| Электропроводность | Графит проводит ток | Диэлектрик | Диэлектрик |
| Теплопередача | Графит передаёт тепло лучше изоляционных слюдяных материалов | Работает как тепловой разрыв | Работает как тепловой разрыв |
| Геометрия | Кольцо под фланец | Лист, кольцо, шайба, паз, окно, контур | Лист, прокладка, шайба, деталь по чертежу |
| Коммерческий вывод | Поставщик уплотнений | Наше направление, если задача изоляционная | Наше направление, если нужна деталь из слюдопласта |
Как превратить запрос "СНП графит" в нашу заявку
Не нужно спорить с клиентом и говорить, что миканит "лучше СНП". Правильная фраза: "Если у вас фланец под давлением, нужна штатная спирально-навитая прокладка. Если же вы ищете жаростойкую графитовую прокладку как изоляционную шайбу, проставку, экран или плоскую деталь по чертежу, можно подобрать миканит или слюдопласт". Такой подход честный и лучше продаёт, потому что не обещает невозможного.
| Фраза клиента | Первый вопрос | Если ответ "да" | Если ответ "нет" |
|---|---|---|---|
| Нужна СНП Ду 50 Ру 16 | Это фланцевое соединение с рабочей средой? | Нужна СНП по стандарту | Уточнить форму, возможно миканитовая прокладка |
| Нужна графитовая шайба | Она должна герметизировать жидкость/газ? | Искать уплотнение | Предложить миканитовые шайбы |
| Нужна жаростойкая прокладка 2 мм | Есть давление среды? | Не заменять без проекта | Подобрать миканит/слюдопласт по температуре |
| Нужна прокладка с отверстиями по чертежу | Нужна электроизоляция? | Миканит или слюдопласт | Подбирать по механике и температуре |
Что прислать для подбора аналога
- Чертёж или фото детали.
- Наружный и внутренний размеры, количество отверстий, толщину.
- Рабочую температуру и наличие нагрева с одной стороны.
- Есть ли давление, вакуум, пар, газ, масло, химическая среда.
- Нужно ли электрически изолировать болт, корпус, шину или нагреватель.
- Что написано в старой спецификации: СНП, СПП, графит, ТРГ, PTFE, 12Х18Н10Т, AISI 316 и т.д.
Коммерческий вывод: мы не подменяем фланцевые СНП там, где они нужны. Но если запрос "СНП" или "графитовая прокладка" оказался поиском изоляционной или теплобарьерной детали, можно изготовить прокладку, шайбу или вставку из миканита и слюдопласта под ваш чертёж.
Дополнительный SEO-хвост: как люди формулируют одну и ту же задачу
В поиске редко пишут идеальный инженерный термин. Один и тот же узел могут искать как "СНП прокладка", "СПП графитовая", "спирально навитая прокладка купить", "графитовая прокладка на фланец", "прокладка терморасширенный графит", "уплотнение фланца Ду 50", "прокладка DN50 PN16", "SWG graphite". Для сайта важно не спорить с формулировкой, а дать понятную развилку: фланец под давлением остаётся зоной СНП, изоляционная плоская деталь уходит в зону миканита и слюдопласта.
| Группа ключей | Примеры | Интент | Какой блок статьи отвечает |
|---|---|---|---|
| Прямые СНП/СПП | СНП купить, СПП графит, СНП-4 Ру 40 | Купить фланцевое уплотнение | Блок про запрет прямой замены |
| Графитовые прокладки | графитовая прокладка 2 мм, прокладка ТРГ | Может быть листовая деталь | Блок фильтра заявки |
| Изоляционные прокладки | электроизоляционная прокладка, шайба изоляционная | Целевой для миканита | Блок расчёта U_bd |
| По чертежу | прокладка с отверстиями, фигурная прокладка | Изготовление детали | Внутренние ссылки на изделия |
Поэтому статья должна повторять не только слово "СНП", но и соседние слова: графит, ТРГ, фторопласт, DN, PN, Ду, Ру, AISI, 12Х18Н10Т, прокладка по чертежу, шайба, изоляция, тепловой разрыв. Это не переспам, если каждое слово стоит в таблице выбора и помогает понять границу применимости.
FAQ по СНП, СПП и миканиту
Можно ли заменить СНП-4 миканитовой прокладкой?
Если СНП-4 стоит во фланцевом соединении и удерживает рабочую среду под давлением, нет. Миканитовая прокладка не повторяет конструкцию металлической спирали и графитового наполнителя. Если же в документации словом "СНП" ошибочно назвали плоскую изоляционную деталь, тогда можно рассматривать миканит после проверки функции.
Почему графитовая СНП хуже для электроизоляции?
Потому что графит является проводящим материалом. В уплотнении фланца это не проблема, а в электрическом узле может возникнуть паразитный контакт. Миканит и слюдопласт выбирают именно тогда, когда нужен диэлектрик.
Какие марки СНП стоит упоминать в SEO?
В тексте полезно упоминать СНП, СПП, СНП-1, СНП-2, СНП-3, СНП-4, СНП с графитом, СНП с ТРГ, SWG, CG, CGI, DN/PN, Ду/Ру. Но каждое упоминание должно вести к проверке: фланцевое уплотнение или изоляционная деталь.
Если графитовая прокладка или шайба в вашем узле работает как электроизоляция, тепловой разрыв, проставка или деталь по чертежу, посмотрите страницу изоляционные прокладки и шайбы вместо графитовых. Там собран фильтр: когда слюдопласт/миканит допустимы, а когда нужна штатная СНП/СПП.
График выбора материала
Ниже показана не паспортная характеристика, а инженерная шкала пригодности 1-5 для первичного разбора заявки. Она помогает быстро понять, где остаётся графитовая СНП/СПП, а где можно переходить к слюдопласту или миканиту по чертежу.
Шкала нужна для отбора заявки. Окончательный материал выбирают по чертежу, температуре, давлению, среде, электрическому напряжению и допустимому сжатию.
Источники
- ГОСТ 6121-75. Миканиты прокладочные. Технические условия.
- ГОСТ 25045-81. Материалы электроизоляционные слюдосодержащие твёрдые.
- ГОСТ 33259-2015. Фланцы арматуры, соединительных частей и трубопроводов.
- Gasket: справочно о типах прокладок, включая spiral-wound gasket.
- ASME B16: справочно о стандартах фланцев, арматуры, фитингов и прокладок.
