Слюдинит: характеристики, марки и области применения
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Слюдинит по ГОСТ 26103-84 — мусковитовый материал на стеклотканевой подложке: Г1СК — класс H (180°C), ГСКВ — до 500°C, марки СГ и СФ — для пазовой изоляции серийных двигателей. Уступает слюдопласту по термостойкости, но дешевле.
Слюдинит — листовой электроизоляционный материал из слюдяной бумаги по ГОСТ 26858-86, армированный стеклотканью и пропитанный кремнийорганическим связующим. В отличие от миканита, где используют щипаную слюду, в слюдините работает принцип бумажной технологии: микрочешуйки слюды формуются в тонкое полотно. Это даёт равномерную толщину (±0,01 мм), повышенную электропрочность (20–30 кВ/мм против 8–15 у миканита) и лучшую гибкость при изгибе на статор. Природа этой разницы — в характеристиках самого минерала: электрические свойства слюды. Армирование стеклотканью добавляет механическую прочность на разрыв 35–50 Н/см.
Производим по собственной ТУ в соответствии с базовым ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия».
Марки слюдинита по нашей ТУ
| Марка | Слюда | Связующее | Подложки стеклоткани | Толщина, мм | Класс | Длительная рабочая, °C |
|---|---|---|---|---|---|---|
| Г1СК | — | Кремнийорганика | 1 | 0,10–0,15 | H | 180 |
| Г1СКН | — | Кремнийорганика нагревостойкая | 1 | 0,10–0,15 | H | 300 |
| Г2СК | — | Кремнийорганика | 2 | 0,20–1,00 | H | 180 |
| Г2СКН | — | Кремнийорганика нагревостойкая | 2 | 0,20–1,00 | H | 300 |
| ГСКВ | Мусковит | Кремнийорганика стабилизированная | 1 | 0,10–1,00 | H | 500 |
Г1СК и Г2СК отличаются числом подложек стеклоткани: одна или две. Г2СК механически прочнее и применяется в больших толщинах (от 0,20 мм). Г1СКН и Г2СКН — нагревостойкие версии с длительной рабочей температурой 300 °C за счёт модифицированного связующего. ГСКВ — особая высоконагревостойкая марка нашей ТУ: мусковитовая слюдяная бумага и стабилизированная кремнийорганика дают длительную работу при 500 °C.
Расшифровка маркировки
| Позиция | Буква / цифра | Значение |
|---|---|---|
| 1 | Г | Гибкий |
| 2 | 1 / 2 | Количество подложек стеклоткани (1 или 2) |
| 3 | С | Слюдинит (слюдинитовая бумага по ГОСТ 26858-86) |
| 4 | К | Кремнийорганическое связующее |
| 5 | Н / В | Нагревостойкий (300 °C) / Высоконагревостойкий (500 °C) |
Цитата из ТУ п. 1.1: «В наименовании марок слюдинита буквы и цифры означают: Г — гибкий; С — слюдинит; 1 — одна подложка из стеклоткани, 2 — две подложки из стеклоткани; К — кремнийорганическое связующее; Н — нагревостойкий, В — высоконагревостойкий».
В марке ГСКВ цифра подложек опущена — по умолчанию одна. Тип слюды (флогопит или мусковит) в Г-системе не кодируется в марке.
Почему кремнийорганика держит 500 °C в ГСКВ
Длительная работа при 500 °C — нестандартная задача для органической химии. В ГСКВ это решено стабилизированной кремнийорганикой: при нагреве выше 400 °C органические группы (метильные, фенильные) частично пиролизируют, переходя в керамическую матрицу SiO₂-подобной структуры. Основная кремнекислородная цепь Si-O-Si при этом сохраняется. По ТУ потери массы ГСКВ нормированы как ≤ 19 % за 1 час при 500 °C. Мусковитовая слюдяная бумага сама стабильна в этом диапазоне.
Соответствие с обозначениями по ГОСТ 26103-84 (ИФ-серия)
Базовый ГОСТ 26103-84 использует параллельную систему обозначений марок слюдинита — ИФ-серию, которую применяют ряд российских заводов. По составу наши Г-марки соответствуют ИФ-маркам так:
| Наша марка (ТУ) | Аналог по ГОСТ 26103-84 | Совпадение по составу |
|---|---|---|
| Г1СК | ИФКС | Флогопит + кремнийорганика + стеклоткань. Полное совпадение состава. |
| Г2СК | ИФКС (две подложки) | Тот же состав, две подложки стеклоткани в нашей маркировке. |
| ГСКВ | — | Не имеет ИФ-аналога: особая высоконагревостойкая марка нашей ТУ на 500 °C. |
Расшифровка ИФ-системы по ГОСТ 26103-84: И — изоляционный (слюдинит); Ф / М — флогопит / мусковит; К / Т / Э — кремнийорганическое / масляно-битумное / эпоксидное связующее; С / П — стеклоткань / ПЭТ-плёнка. По этой системе известны марки ИФКС, ИМКС, ИФТ (масляно-битумное, класс B 130 °C), ИФЭС (эпоксидное, класс F 155 °C), ИФКП (с ПЭТ-плёнкой).
В нашей ТУ используется только кремнийорганическое связующее — оно даёт класс H (180 °C) и выше. Слюдинит на масляно-битумном или эпоксидном связующем (марки ИФТ, ИФЭС) мы не производим. Если клиент пришёл с техдокументацией на ИФКС или ИМКС — отгружаем эквивалентный Г1СК или Г2СК с паспортом по нашей ТУ.
Технические характеристики
| Параметр | Г1СК | Г2СК | Г1СКН / Г2СКН | ГСКВ |
|---|---|---|---|---|
| Электрическая прочность в исходном состоянии, кВ/мм | ≥ 20 | ≥ 20 | ≥ 20 | ≥ 22 |
| Электрическая прочность после изгиба ⌀ 20 мм, кВ/мм | ≥ 13 | ≥ 13 | ≥ 13 | ≥ 14 |
| Прочность на разрыв, Н/см | ≥ 40 | ≥ 50 | ≥ 40 | ≥ 35 |
| Удельное объёмное сопротивление, Ом·м | ≥ 10¹¹ | ≥ 10¹¹ | ≥ 10¹¹ | ≥ 10¹⁰ |
| Содержание связующего, % | 22–30 | 30–40 | 22–30 | 22–30 |
| Содержание летучих, % | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Класс нагревостойкости | H | H | H | H |
| Длительная рабочая температура, °C | 180 | 180 | 300 | 500 |
| Потери массы за 1 ч при рабочей T, % | ≤ 5 | ≤ 5 | ≤ 10 | ≤ 19 (при 500 °C) |
Зависимость свойств от толщины
| Толщина, мм | Электропрочность, кВ/мм | Прочность на разрыв, Н/см | Типичное применение |
|---|---|---|---|
| 0,10 | 25–30 | ≥ 25 | Витковая изоляция обмоток |
| 0,15 | 22–28 | ≥ 30 | Межслойная изоляция трансформаторов |
| 0,20 | 20–25 | ≥ 35 | Пазовая изоляция низковольтных двигателей |
| 0,30 | 18–22 | ≥ 40 | Пазовая изоляция тяговых двигателей |
| 0,50 | 15–20 | ≥ 50 | Прокладки подшипниковых щитов, бандажи |
| 1,00 | 12–15 | ≥ 60 | Корпусная изоляция, прокладки крупных машин |
Закономерность: чем тоньше материал, тем выше электропрочность на единицу толщины — меньше дефектов. Толстые листы (0,50–1,00 мм) применяются там, где важны механическая прочность и теплоотвод.

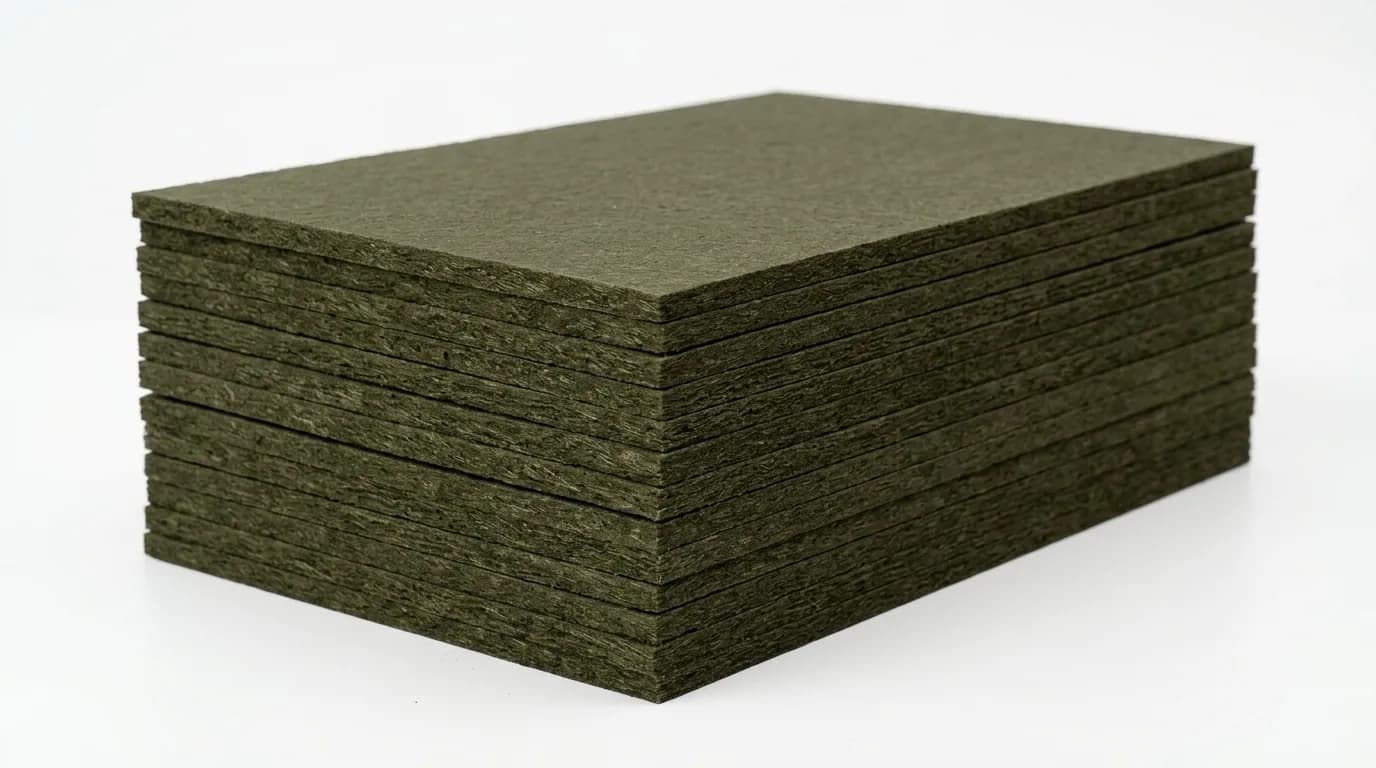

Слюдинит, миканит, слюдопласт — отличия
| Параметр | Миканит (ГОСТ 6120-75) | Слюдинит (ГОСТ 26103-84) | Слюдопласт (ГОСТ 7580-91) |
|---|---|---|---|
| Основа | Щипаная слюда внахлёст | Слюдяная бумага + стеклоткань | Слюдяная бумага без армирования |
| Электропрочность, кВ/мм | 8–15 | 20–30 | 15–25 |
| Прочность на разрыв, Н/см | 20–40 | 35–50 | 30–60 |
| Однородность толщины | ±0,03 мм | ±0,01 мм | ±0,01 мм |
| Армирование | Нет | Стеклоткань всегда | Нет или ПЭТ-плёнка |
| Минимальный радиус изгиба | 5–10 мм | 3–5 мм | 1–3 мм |
| Формуемость при нагреве | Да (ФМГ при 150–200 °C) | Нет | Нет |
Когда выбирать слюдинит: нужна электропрочность ≥ 20 кВ/мм в сочетании с механической прочностью армированной стеклотканью основы. Пазовая изоляция тяговых двигателей, прокладки подшипниковых щитов, межслойная изоляция генераторов средней мощности.
Когда выбирать слюдопласт: нужна максимальная гибкость с радиусом изгиба менее 3 мм. Пазовые коробочки маломощных машин, обмотка тонких проводников.
Когда выбирать миканит: формовка при нагреве (манжеты, коллекторные манжеты, втулки) или коллекторная изоляция.
Что регламентирует ГОСТ 26103-84
ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — действующий базовый стандарт. Ключевые требования:
- Толщины: 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,80; 1,00 мм. Допуск ±10 % для толщин ≤ 0,20 мм, ±8 % для толщин > 0,20 мм.
- Размеры: рулоны и листы стандартных форматов. Резка в нестандартный размер — по согласованию.
- Приёмочный контроль партии: электрическая прочность (3 образца), прочность на разрыв (5 образцов), содержание летучих (2 образца).
- Маркировка: на каждом рулоне и листе — марка, толщина, дата изготовления, номер партии, обозначение ТУ.
- Хранение: при 5–35 °C, относительная влажность не выше 70 %, в заводской упаковке. Срок хранения — согласно ТУ.
Применение слюдинита
Основная область — пазовая и витковая изоляция электродвигателей классов F (155 °C) и H (180 °C):
- Тяговые двигатели электровозов и электропоездов — пазовая изоляция, Г2СК 0,30–0,40 мм.
- Крановые и металлургические двигатели — пазовая изоляция и прокладки, Г1СК / Г2СК 0,20–0,30 мм.
- Генераторы малой и средней мощности — межслойная изоляция, Г1СК 0,15 мм.
- Нагревательные элементы и печи, огнезащита кабельных проходок — ГСКВ 0,20–0,50 мм при длительных температурах до 500 °C.
- Турбогенераторы и крупные электрические машины с повышенной рабочей температурой — Г1СКН / Г2СКН 0,20–0,40 мм при длительных температурах до 300 °C.
Смежные продукты слюдинитового ряда
Помимо листового гибкого слюдинита, в нашем каталоге представлены другие материалы на основе слюдинитовой бумаги:
- Слюдинитовые ленты — марки ЛСКВ, ЛСМ, ЛСУ, ЛСЭП-934, ЛСК-Т, ЛСКН-135 и другие. Применяются для корпусной, пазовой и витковой изоляции обмоток.
- Стеклослюдинит формовочный ФСКН-1 и ФСКН-2 — для штамповки фасонных изоляционных деталей.
- Коллекторный слюдинит марок КСЭ и КСрЭ — для межламельной изоляции коллекторов тяговых электродвигателей.
Все смежные продукты производятся из той же слюдинитовой бумаги с разными типами связующего и форматами выпуска.
Где купить слюдинит
Актуальный ассортимент — в разделе слюдинит листовой гибкий. Отгружаем от одного рулона, режем в размер под чертёж. Каждая партия — с паспортом качества по ТУ. Доставка по России. Звоните: +7 (953) 585-20-07.
Часто задаваемые вопросы
Чем слюдинит отличается от миканита?
Основой и армированием. Слюдинит — слюдяная бумага с микрочешуйками, армированная стеклотканью. Миканит — щипаная слюда внахлёст без армирования. По электропрочности слюдинит вдвое превосходит миканит (20–30 против 8–15 кВ/мм) и однороднее по толщине (±0,01 против ±0,03 мм). Миканит, однако, формуется при нагреве — слюдинит нет.
Г1СК и ИФКС — это один материал?
По составу — да, тот же продукт. Г1СК — обозначение по нашей ТУ, ИФКС — по ГОСТ 26103-84. Оба содержат слюдинитовую бумагу с кремнийорганическим связующим и одну подложку стеклоткани. Клиент, заказывающий ИФКС, получает Г1СК с паспортом по нашей ТУ.
Какой слюдинит выбрать для тягового двигателя?
Г2СК толщиной 0,25–0,30 мм. Две подложки стеклоткани дают механическую прочность в зоне укладки в паз, кремнийорганика обеспечивает класс H (180 °C), слюдинитовая основа — высокую термостойкость.
В чём отличие ГСКВ от Г1СК и Г2СК?
Связующее. У Г1СК / Г2СК — обычное кремнийорганическое, длительная рабочая температура 180 °C. У ГСКВ — стабилизированная кремнийорганика, при пиролизе переходящая в керамоподобную фазу, что позволяет работать при 500 °C. Применяется для огнезащиты, печей, кабельных проходок и нагревательных элементов.
Где купить слюдинит по ТУ?
Поставляем слюдинит листовой гибкий марок Г1СК, Г1СКН, Г2СК, Г2СКН, ГСКВ толщиной 0,10–1,00 мм. Рулоны и листы. Доставка по России за 3–7 дней. Заказ — через каталог или по телефону.
