Изделия из слюдопласта на ЧПУ — по чертежам заказчика

Слюдопласт — листовой электроизоляционный материал на основе слюдяных бумаг (флогопит или мусковит) и связующего. В отличие от миканита из щипаной слюды, слюдопласт более однороден по структуре и лучше держит резьбу: при нарезании метчиком кромки не расслаиваются, не крошатся, профиль резьбы получается чистым.

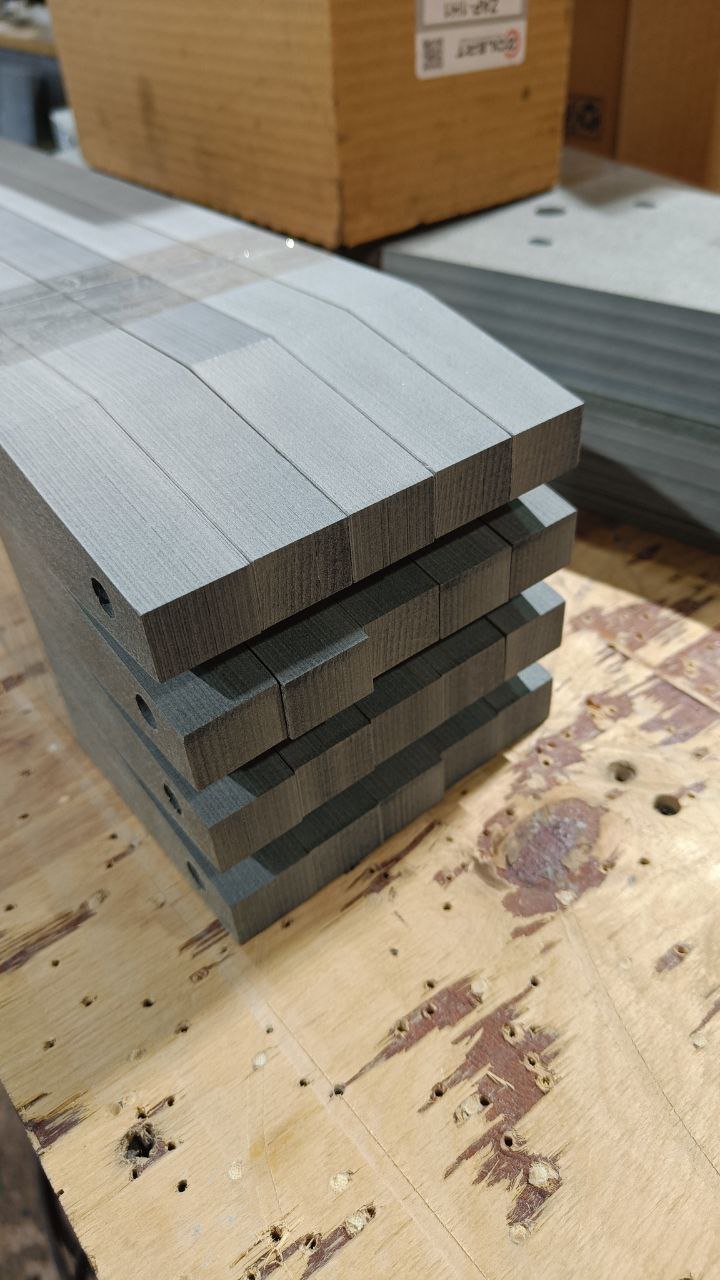

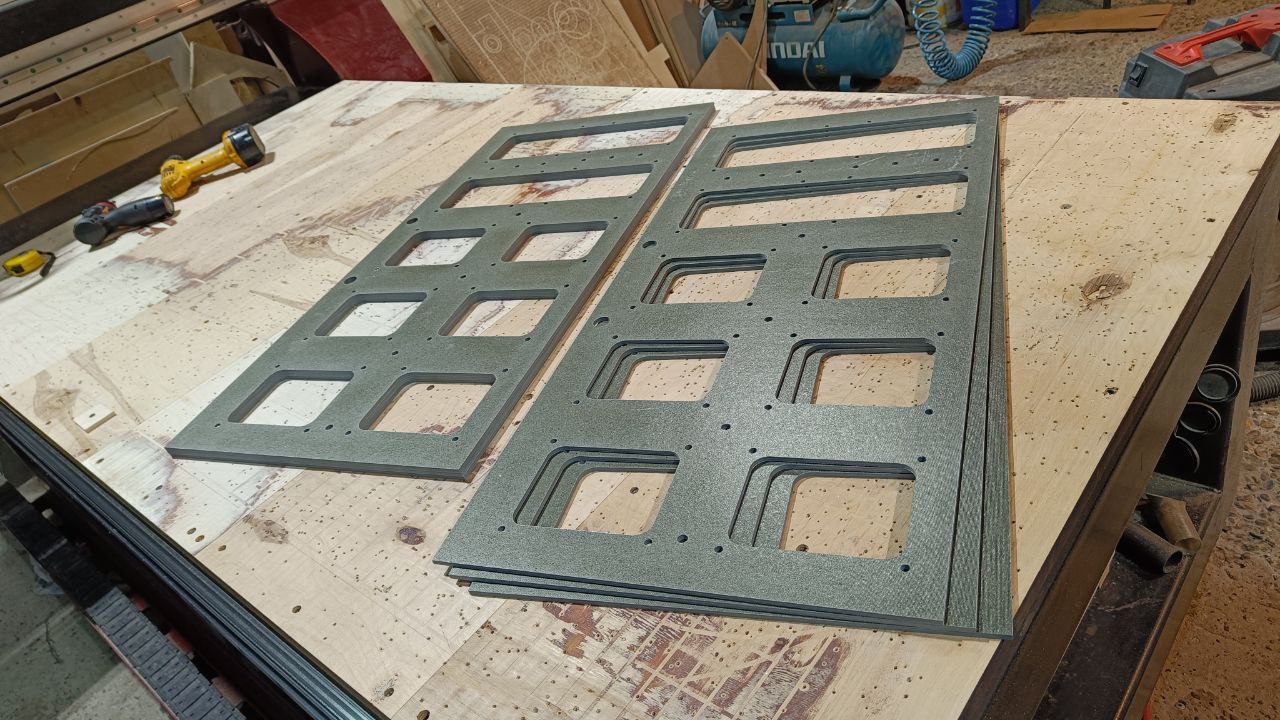

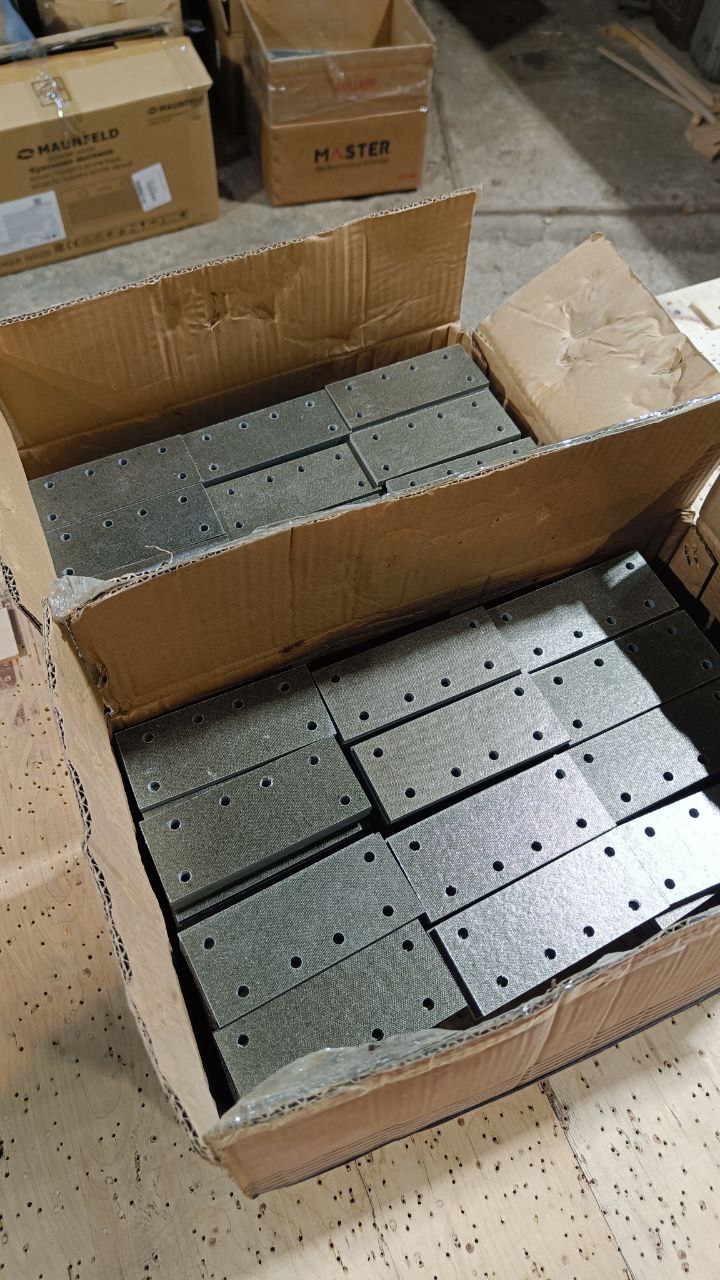

Поэтому именно из слюдопласта мы делаем большинство изделий с посадочными отверстиями и резьбовыми соединениями: втулки, каркасы катушек, корпусные изоляторы.

Какие марки слюдопласта мы обрабатываем на ЧПУ

Не любой слюдопласт идёт на ЧПУ. Мягкие гибкие марки на полиэфирном связующем при фрезеровке расслаиваются. Жёсткие плотные — обрабатываются как пластик средней твёрдости. В нашем рабочем парке три семейства, отобранных по критерию «держит резьбу + выдерживает фрезу»:

— Слюдопласт коллекторный КИФЭ, КИФК, КИФКФ (наш ТУ 273314-012). Стандартный материал для резьбовых втулок и шинных изоляторов в трансформаторах. Класс F (155 °C) у эпоксидного, H (180 °C) у кремнийорганического. Толщины 0,40-1,50 мм идут под прокладки и шайбы, 2-10 мм — под точение и фрезеровку с резьбой.

— Слюдопласт дугостойкий (наш ТУ 273314-025). Применяется в высоковольтных аппаратах с дугогашением — выключателях, контакторах. Длительная температура до 200 °C, выдерживает кратковременные дуговые нагрузки без обугливания. Толщины до 15 мм.

— ЭЛМИКАПЛАСТ 1340/1440/1440Т (Элинар, ТУ 50157149.013). Премиум-сегмент: повышенная электропрочность, армирование стеклотканью. Идёт на турбогенераторы и силовые трансформаторы 110+ кВ. Под чертёж заказчика — выпускаем с учётом класса нагревостойкости из паспорта на сырьё.

Виды обработки слюдопласта в нашем цехе

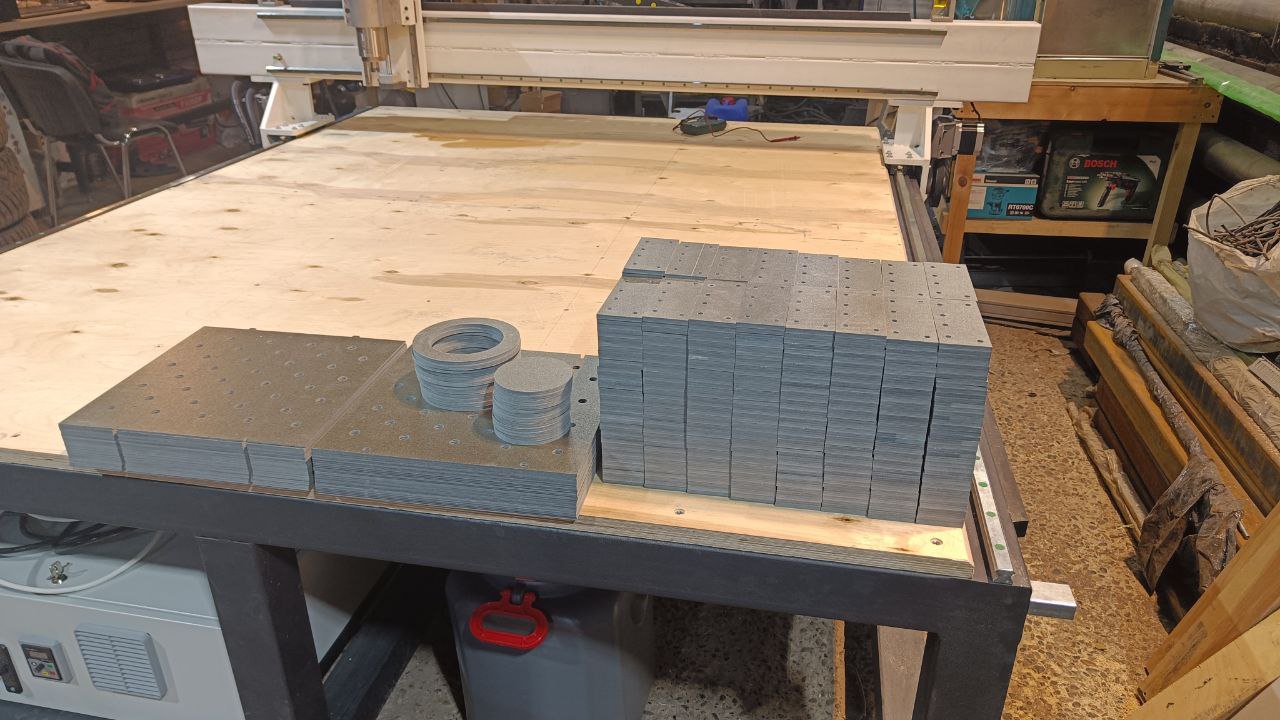

Фрезерование на 3-осевом ЧПУ — основная операция. Лист слюдопласта зажимается на столе вакуумом или прижимной плитой, фреза твердосплавная или с алмазным напылением. Скорость подачи в 2-3 раза ниже чем по алюминию, чтобы не сжигать связующее в зоне резания. Получаем деталь с допуском ±0,2 мм по линейным размерам, IT9 для отверстий и валов.

Точение на ЧПУ-токарном — для цилиндрических деталей: втулок, шайб с прецизионным наружным или внутренним диаметром. Берём заготовку 80×80×L или круг ⌀100, обтачиваем до нужного диаметра. Длина детали до 800 мм, диаметр до 200 мм.

Сверление — отверстия от ⌀1 до ⌀50 мм, глубина до 10×диаметр. Зенковка под потайные головки винтов — стандартная операция.

Нарезание метрической резьбы М5-М20 машинным метчиком, класс точности 7H (стандарт) или 6H (по согласованию). Минимальная толщина листа под сквозную резьбу — 5 мм для слюдопласта на лаке, 4 мм для термоупорного на фосфатном связующем. Внешняя резьба из слюдопласта НЕ нарезается — расслаивается; для штифтов с внешней резьбой используем микалекс.

Гидроабразивная или лазерная резка — альтернатива фрезеровке для тонких листов до 5 мм при произвольном контуре без посадочных размеров. Допуск ±0,3 мм.

Где применяют изделия из слюдопласта

Слюдопласт занимает нишу между гибкими ленточными изоляциями (для пазовой изоляции обмоток) и жёсткими керамическими изоляторами (для спецтехники). Типовые применения:

• Трансформаторное оборудование: каркасы катушек, межобмоточные перегородки, изоляторы выводов в баках. Класс F или H по требованию.
• Электродвигатели: миканитовые прокладки коллектора, изоляция шпилек статора, обоймы под лобовые части обмоток.
• Высоковольтные аппараты: дугостойкие пластины камер выключателей, направляющие подвижного контакта, дистанционные пластины контакторов.
• Нагревательное оборудование: изоляция нагревательных элементов в индукционных и резистивных печах при температурах до 180-200 °C.
• Спецтехника и ОКБ: единичные опытные образцы и малые серии для НИИ, оборонных предприятий, авиационных и тяговых заводов.

Для каждого применения подбираем марку с учётом нагревостойкости, дугостойкости и механических нагрузок. Если в чертеже указан конкретный ГОСТ или ТУ материала — следуем ему; если есть только рабочая температура — рекомендуем оптимальную марку по экономике (более дешёвый КИФЭ для 155 °C, более дорогой ЭЛМИКАПЛАСТ для ответственных позиций 110+ кВ).

Калькулятор минимальной толщины под резьбу

Подберите параметры — мы посчитаем за вас по ГОСТ 24705 и нашим технологическим ограничениям. Если ответ устроит — присылайте чертёж.
