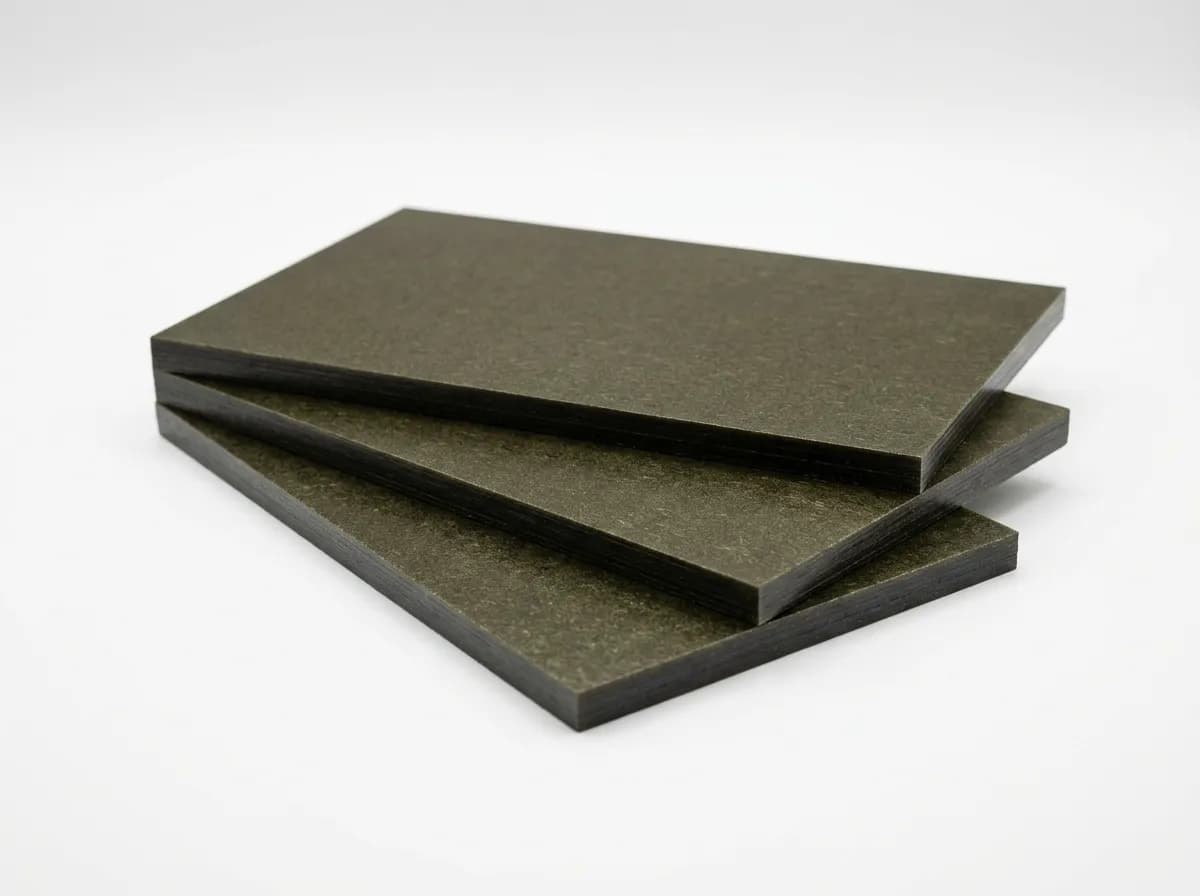

Миканит коллекторный КФГ 6 мм ТУ

Современный глифталевый миканит КФГ 6 мм — альтернатива историческому КФШ на синтетическом связующем класса F. Используется в толщине 6 мм для специализированных изоляционных блоков в крупной промышленной автоматике. Температурный режим 500–550 °C, электропрочность ≥18 кВ/мм, изгиб ≥140 МПа.

Технические данные КФГ в толщине 6 мм

Параметр	Значение
Толщина	6 мм
Нормативный документ	по техническим условиям (в редакции)
Флогопит	≥90 %
Глифталь	≤10 %
Рабочая t°	500–550 °C длит., 700 °C кратк.
Электропрочность	≥18 кВ/мм
Изгиб	≥140 МПа
Водопоглощение	<1,5 %

Использование толщины 6 мм

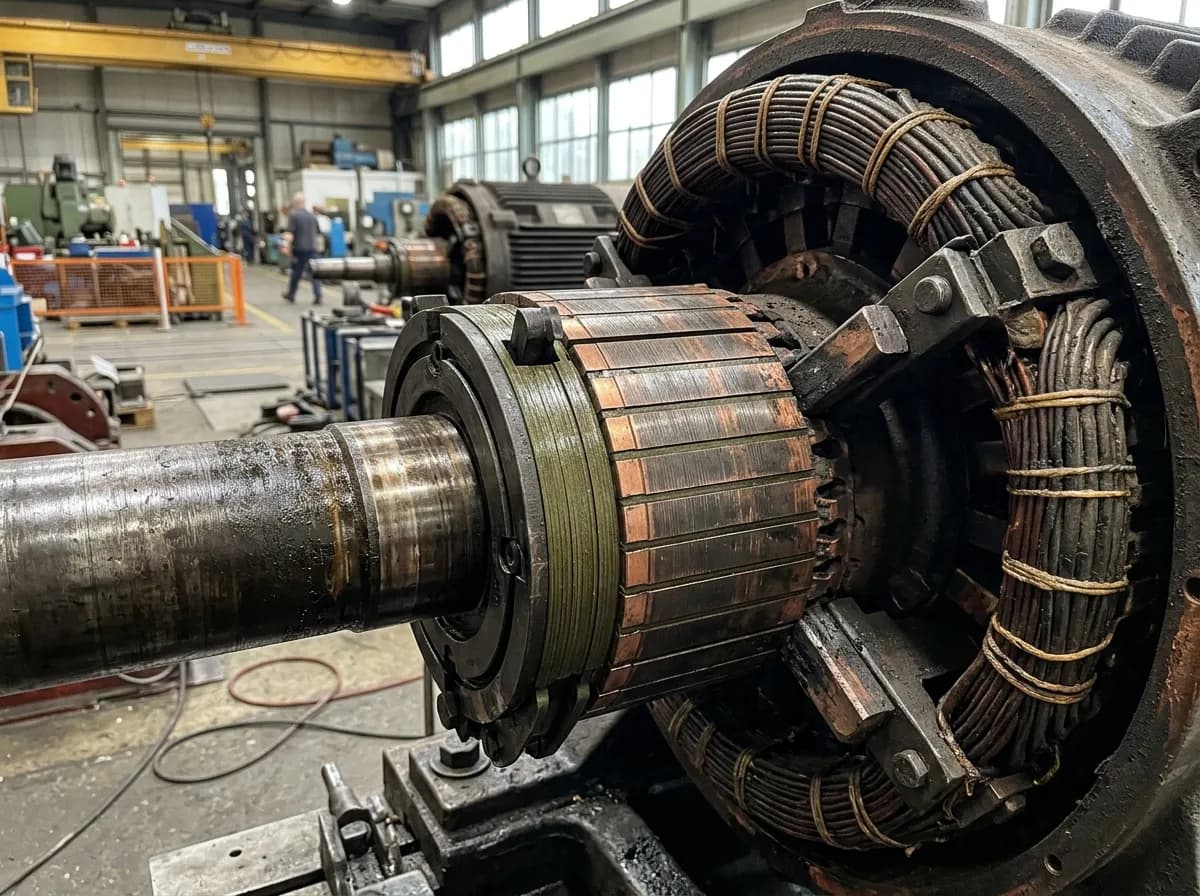

В коллекторных машинах КФГ 6 мм используется для специализированных изоляционных блоков в крупной промышленной автоматике. Глифталевое связующее в отличие от шеллака стабильно при контакте с моторными маслами и трансформаторными жидкостями — это расширяет область применения на машины с высокой концентрацией смазочного аэрозоля в коллекторном узле.

Работа с партией

Перед применением листы КФГ 6 мм выдерживаются в помещении с нормальной температурой 24 часа. Резка — гильотиной или ножницами по металлу. Сверление — твердосплавными свёрлами с пониженной подачей. Запрессовка — усилия 200–300 МПа, выдержка 15–20 мин. Глифталь при запрессовке даёт небольшую дополнительную сцепку слоёв по сравнению с шеллаком.

Частые вопросы

Какие нагрузки на барьерную плиту 6,0 мм?

В крупных коллекторных машинах 6,0 мм миканита на флогопите с глифталевым связующим работает с механической нагрузкой до 30 МПа на изгиб и до 50 МПа на сжатие. Эти значения соответствуют 25-40 % от предельной разрушающей нагрузки материала, что является типовым инженерным запасом для статических элементов. Для динамических узлов запас увеличивается до 5-10 крат.

Какой штамп нужен для вырубки кольца Ø600 мм из 6,0 мм?

На 6,0 мм холодная штамповка уже на пределе возможностей: усилие резания для периметра 1885 мм при σ_срез = 60 МПа составляет около 680 тонн. Это требует гидропресса П6332 на 1000 тс. На практике для плит 6 мм и толще используется не штамповка, а фрезерная контурная обработка с ЧПУ — экономичнее по оснастке и точнее по геометрии.

Какова стабильность размеров плиты 6,0 мм во времени?

Линейная усадка миканита с глифталевой пропиткой в течение года при комнатной температуре составляет 0,1-0,3 %. Это даёт изменение размера плиты 1000×1000 мм на 1-3 мм. При работе в горячем режиме (до 130 °C) усадка ускоряется до 0,5-0,8 % за год. Для прецизионных задач требуется предварительная стабилизация плиты термоциклированием.

Какой кратковременный режим перегрева допустим?

При штатном связующем — кратковременно до 200 °C на 1-2 часа без необратимых изменений. При выходе за 300 °C начинается выгорание глифталя. После выгорания плита продолжает работать как голая флогопитовая масса до 500-550 °C длительно, до 700 °C кратковременно. Это уже другой режим работы — без механической связки, плита расслаивается при демонтаже.

Купить КФГ 6 мм

Плита 6,0 мм производится под заказ от 100 кг с готовностью 25-35 рабочих дней. Удлинённый цикл прессования с двухступенчатым нагревом обеспечивает равномерную полимеризацию связующего по всему объёму плиты. Стандартный формат 1000×1000 мм.

Возможна механическая обработка по чертежу: фрезерование контура, сверление крепёжных отверстий, шлифование плоскости. Точность по контуру ±0,3 мм, шероховатость кромки Ra 12,5 мкм после фрезерования. Документация по партии — в полном объёме согласно техническим условиям.
