Миканит гибкий ГФЧ 0,45 мм ГОСТ 6120-75

Миканит гибкий ГФЧ 0,45 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с битумно-масляным (чёрным) связующим. Производство ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93). Флогопитовая основа даёт стойкость к длительному нагреву на границе класса B, битумное связующее — самоадгезию для безпропиточной технологии.

Предмаксимальная толщина для пазовой изоляции безпропиточных машин металлургии и судовой техники.

Технические характеристики

Толщина / допуск	0,45 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)

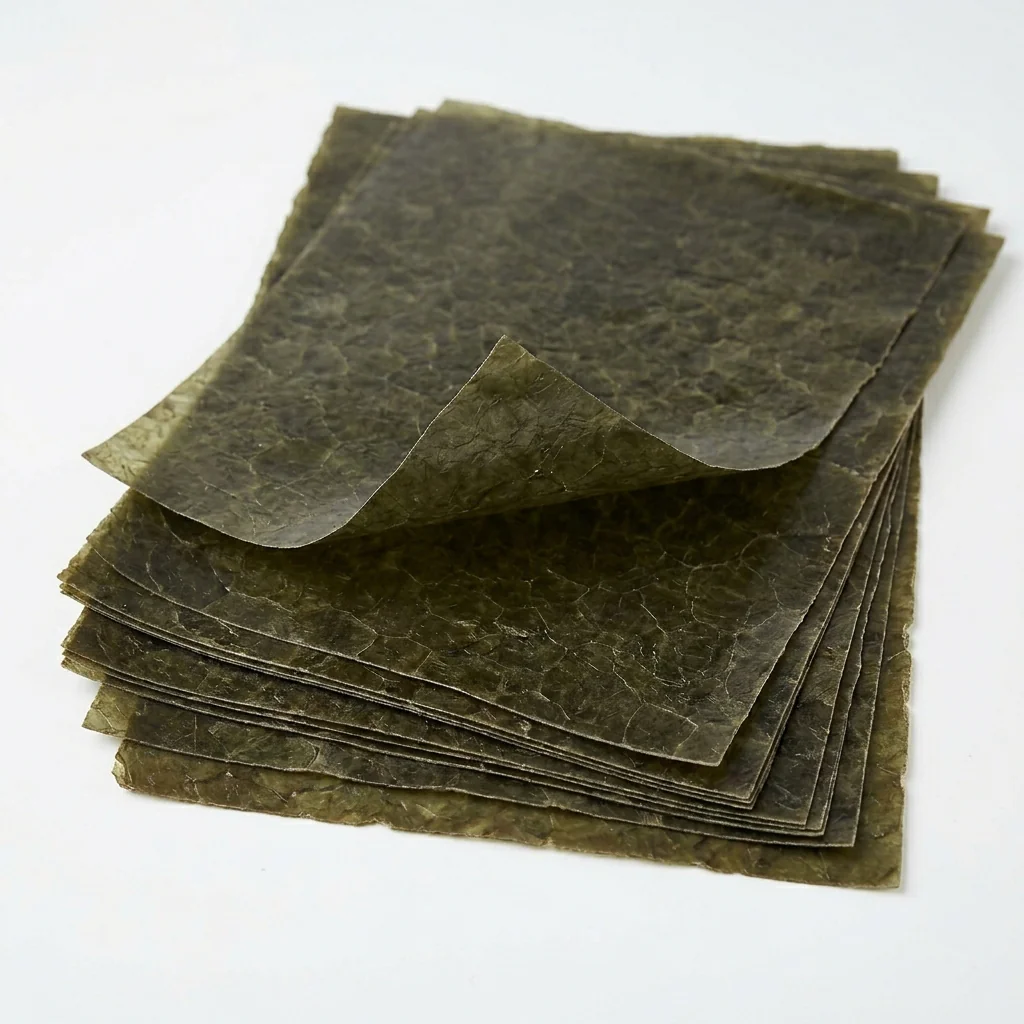

Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм

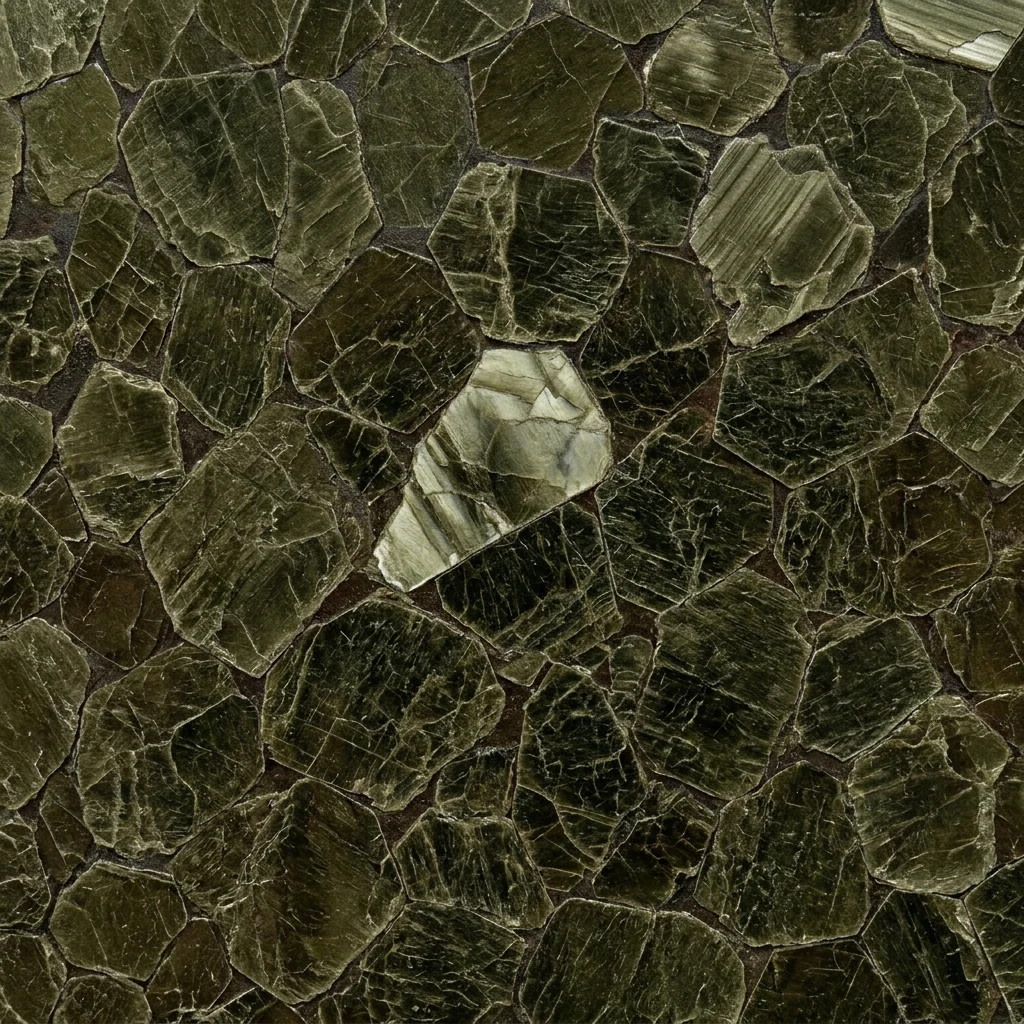

Слюда	Флогопит, 75–85% (Табл. 3 ГОСТ 6120-75)
Связующее	Битумно-масляный лак (чёрный), 15–25%
Летучих веществ	≤5%
Электрическая прочность	≥23 / ≥20 кВ/мм (ВС/1С) · пробивное ≥5,5 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,780 кг (Прил. 2 ГОСТ 6120-75)

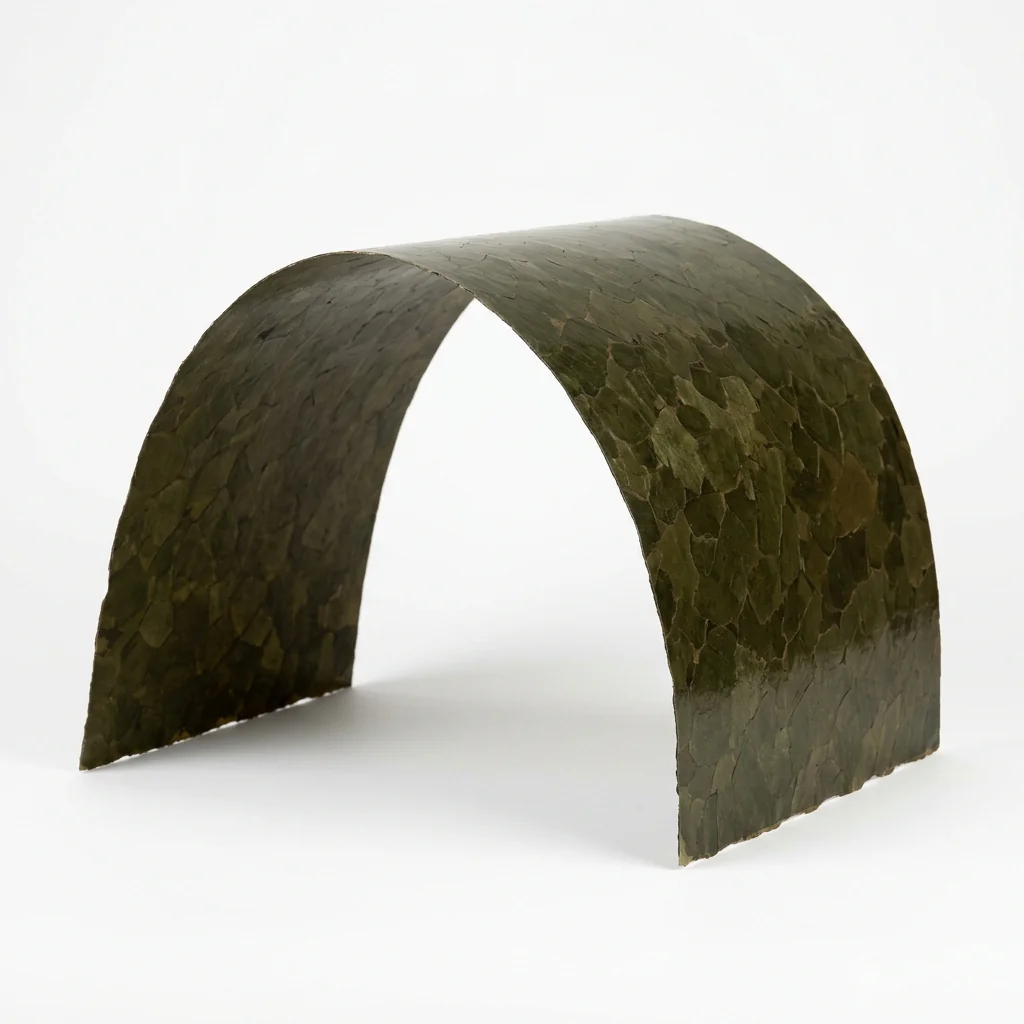

Радиус изгиба	Ø 45 мм (радиус 22,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФЧ 0,45 мм

Толщина 0,45 мм — промежуточная между стандартной пазовой 0,40 и максимальной 0,50 мм. ГФЧ сочетает два преимущества для тяжёлых машин: флогопит даёт стойкость к длительному нагреву 120–130 °C (лучше мусковита), битумное связующее — самоадгезию для безпропиточных обмоток (лучше глифталевого для сухой технологии). Толщина 0,45 мм применяется в паспортных машинах где именно эта цифра заложена.

Типовые применения: пазовая изоляция крановых двигателей серий МТКН-412, МТКФ-412 в металлургии и судостроении; приводы портовых грузоподъёмных установок на южных морских терминалах; обмотки буксирных лебёдок и якорных устройств судовых. В этих машинах доступ к вакуумно-нагнетательной пропитке ограничен логистически (цеховой ремонт на местах), а тепловой режим на обмотках устойчиво высокий из-за частых пусковых перегрузок.

Вторая сфера — двигатели металлургических агрегатов обеспечивающих цехов: главные приводы рольгангов горячей прокатки на границе зоны прокатки, вентиляторы вытяжных систем при плавильных печах, насосы систем охлаждения прокатных станов. В этих машинах температура окружающего воздуха 40–50 °C, внутренний нагрев обмотки 110–125 °C — флогопит с битумом лучше мусковита с глифталем выдерживает этот режим на длительный ресурс.

Третье направление — судовые электрические машины специального назначения: швартовные и якорные лебёдки морских и речных судов, электрогенераторы судового энергоснабжения в пределах класса B по тепловому режиму, но с повышенной вибрационной и влажностной нагрузкой. ГФЧ 0,45 мм в пазовой изоляции этих машин даёт ресурс при повышенной влажности и солевом тумане без пропитки.

Сравнение толщин ГФЧ

Толщина	Пробивное
0,15 мм	≥2,1 кВ	Подробнее
0,20 мм	≥2,7 кВ	Подробнее
0,25 мм	≥3,2 кВ	Подробнее
0,30 мм	≥3,8 кВ	Подробнее
0,35 мм	≥4,4 кВ	Подробнее
0,40 мм	≥5,0 кВ	Подробнее
0,45 мм	≥5,5 кВ	← вы здесь
0,50 мм	≥6,3 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФЧ 0,45—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФЧ 0,45—50—1 ГОСТ 6120-75

Вопросы и ответы

Чем ГФЧ 0,45 отличается от ГМЧ 0,45 по применению?

Оба — битумно-масляные (класс B, безпропиточная технология). Но у ГМЧ слюда мусковит с электрической прочностью 24/23 кВ/мм (ВС/1С), у ГФЧ флогопит с 23/20 кВ/мм — ниже. Взамен флогопит лучше переносит длительную работу при 120–125 °C. ГФЧ выбирают когда на первом месте ресурс при тепловой нагрузке; ГМЧ — когда максимальная электрическая прочность.

Почему битумное связующее, а не кремнийорганическое?

Битум даёт самоадгезию при рабочем нагреве обмотки (ключевое для безпропиточной технологии), но ограничен классом B (130 °C). Кремнийорганика (в ГФК) даёт класс H (180 °C), но требует пропитки для фиксации обмотки. ГФЧ выбирают в машинах, собираемых без вакуумной пропитки при температуре до 130 °C; при требовании выше 130 °C — переход на ГФК 0,45 мм.

Что если нужна 0,45 мм для высокого напряжения 1000 В?

Пробивное ≥5,5 кВ при 1000 В даёт запас 5,5 — это на границе обычных отраслевых норм для электромашиностроения. Для ответственных обмоток лучше выбрать 0,50 мм (≥6,3 кВ, запас 6,3) или перейти на мусковитовый ГМЧ 0,45 мм (≥6,3 кВ при той же толщине).

Подробнее о марке ГФЧ (сравнение с ГМЧ / ГФС / ГФК, флогопит + битум для металлургии и судовой техники, методика выбора толщины, типичные ошибки) — в описании категории.
