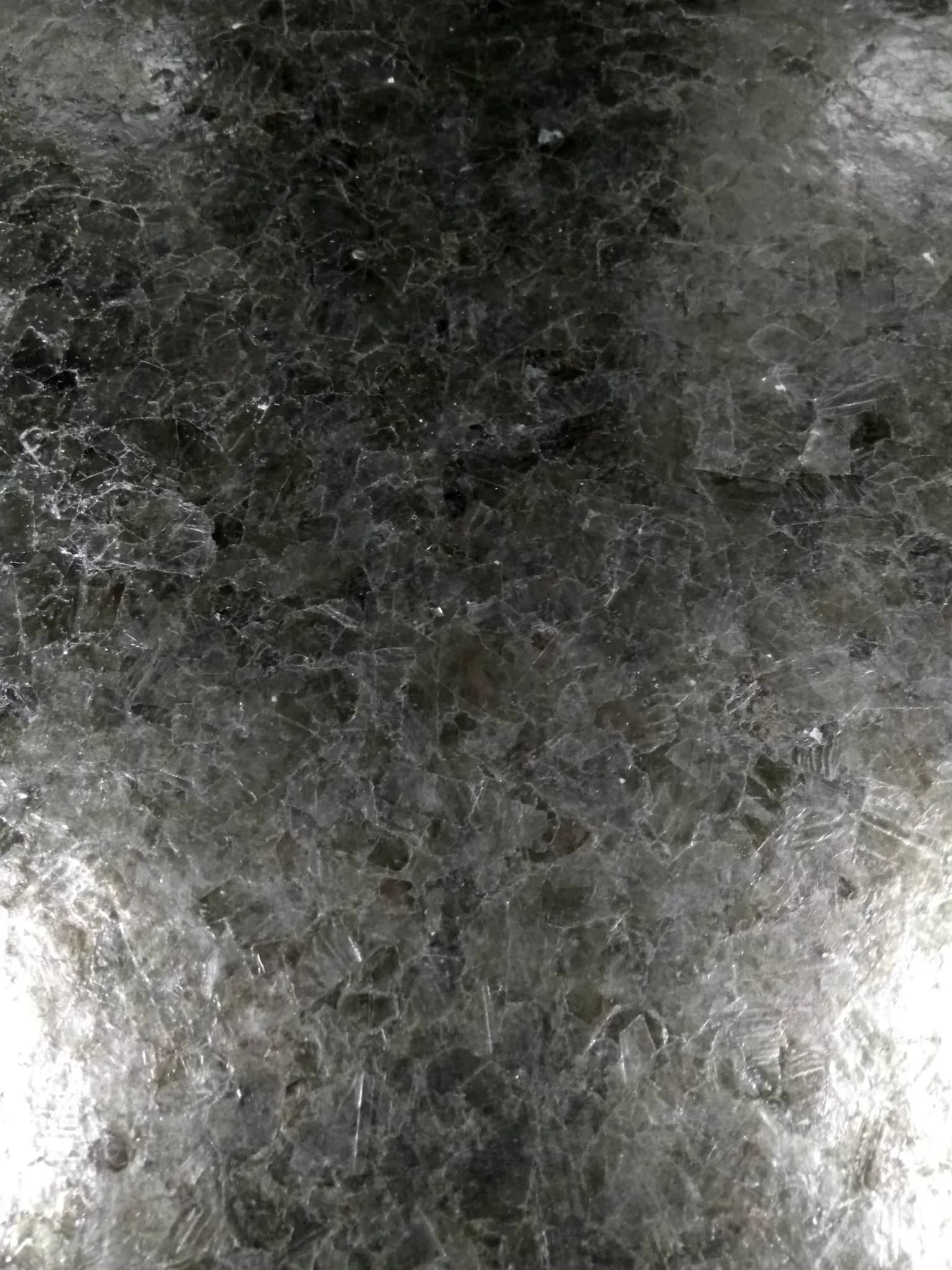

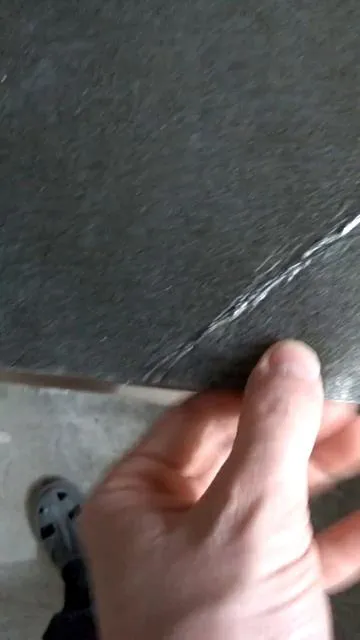

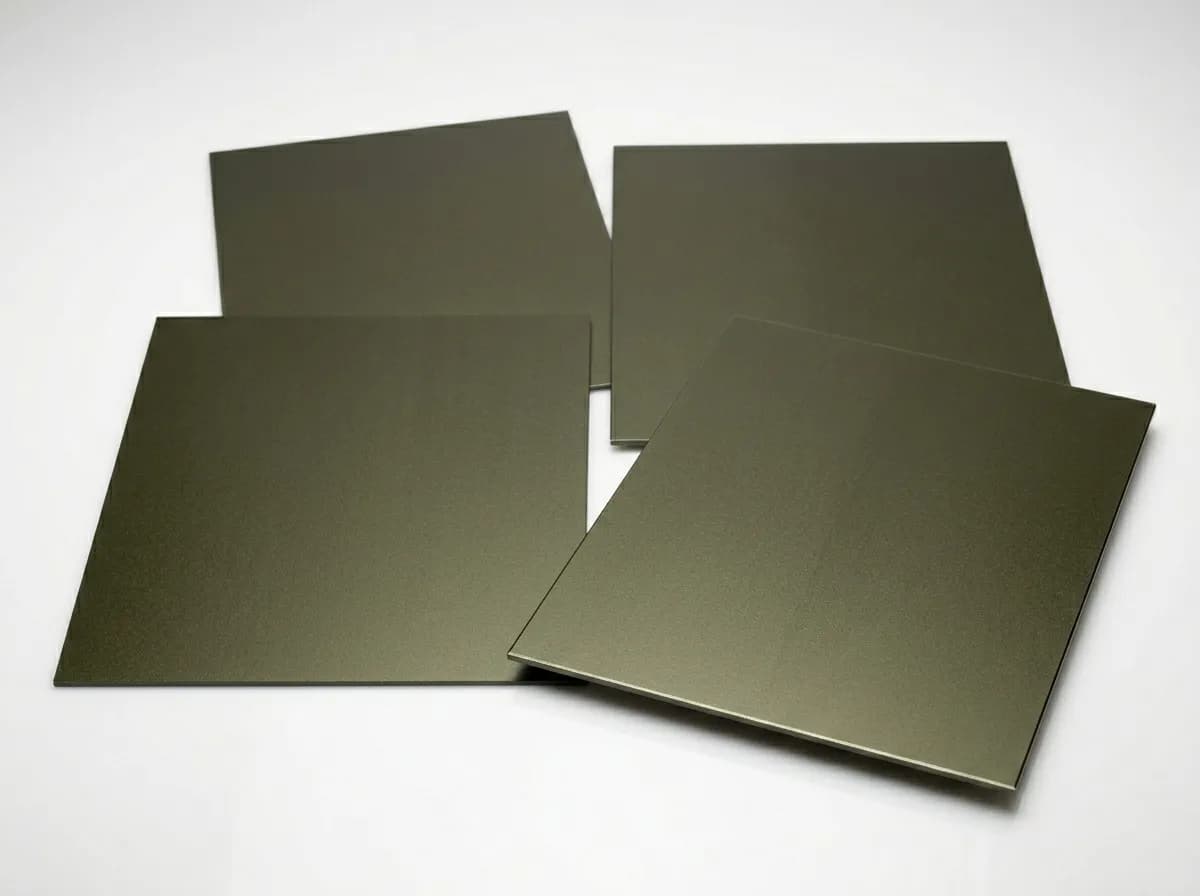

ГФЧ: что это за гибкий миканит
ГФЧ — гибкий листовой миканит на флогопите с масляно-битумный чёрный лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
- Слюда
- флогопит
- Связующее
- масляно-битумный чёрный лак
- Исполнение
- без подложки
Миканит гибкий марки ГФЧ — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной масляно-битумный лак (чёрный), выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Комбинация «флогопит + битум» в ГФЧ представляет собой выверенный компромисс: дорогой термостойкий компонент (флогопит) совмещён с недорогим связующим, которое заведомо расходный материал в нагревательной технике. После первого цикла нагрева сама слюдяная матрица определяет изолирующие свойства. Такой подход характерен для бюджетных сегментов: сушильные шкафы серии СНОЛ, промышленные фены DEXTER, недорогие муфельные печи.
История марки
ГФЧ — самая старая из флогопитных марок, применявшаяся в СССР ещё с конца 1940-х для изоляции электронагревателей коммунального назначения (плитки, утюги, рефлекторы). В период массовой электрификации быта ГФЧ был основным изолятором в миллионах нагревательных приборов советского производства. Сегодня производится ограниченными партиями — в основном для реставрации старой техники и ремонта нагревателей советской разработки.
Инженерная специфика
В ГФЧ сосуществуют два противоречивых тренда. С одной стороны, флогопитная основа даёт запас по температуре до 700°C — уровень ответственной техники. С другой, битумное связующее соответствует классу A (105°C) — уровень бюджетного ремонтного материала. Такое сочетание создаёт нестандартную нишу: материал дешёвый при монтаже (пока работает битум), но надёжный на высоких температурах (когда битум уже выгорел). На практике ГФЧ оптимален в приложениях с заведомо высокой температурой первого запуска — если нагреватель рассчитан на 500°C+ штатно, инвестировать в глифталь или силикон смысла нет.
Родственные марки
Особенности марки ГФЧ
ГФЧ применяют там, где связующее в любом случае выгорит уже в первые часы работы. В такой ситуации переплата за глифталь неоправданна — мы выбираем битумный лак, удешевляющий изоляцию без потери верхнего температурного предела. Электрическая прочность 17 кВ/мм в исходном состоянии (на 2 единицы ниже ГФС) отражает тот факт, что битум имеет более рыхлую структуру, чем глифталь.
Толщины ГФЧ в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФЧ по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | масляно-битумный чёрный лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФЧ
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Номинальный размер листа | 500 × 600 мм (возможны другие по заказу) |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-битумный лак (чёрный) |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | A (105°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1000°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥17 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥11 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥9 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.7% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФЧ по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
ГФЧ по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 75–85 % |
| Связующее | не более 5 % | 15–25 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 20–24 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГФЧ | ТУ | флогопит | масляно-битумный чёрный лак | без подложки |
| ГФЧ | ГОСТ 6120-75 | флогопит | масляно-битумный чёрный лак | без подложки |
| ГФС | ТУ | флогопит | масляно-глифталевый светлый лак | без подложки |
| ГФЧ-ББ | ТУ | флогопит | масляно-битумный чёрный лак | бумага с двух сторон |
Применение и ограничения ГФЧ
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФЧ, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Применение ГФЧ
ГФЧ применяется в бюджетных и полубытовых нагревательных устройствах, где требуется термостойкость до 700°C, но заказчик не готов переплачивать за глифталевое связующее: бытовые плитки, утюги промышленного класса, тепловые пушки, простые муфельные печи. Также марка востребована при ремонте старых советских электронагревателей, где штатная изоляция выполнена именно на флогопите с битумным связующим. Для крупносерийных производств ГФЧ оптимален при проектных сроках службы 2000–5000 часов — после этого изоляцию рекомендуется заменить.
Документы и полное описание ГФЧ
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Частые вопросы по ГФЧ
Зачем ГФЧ если есть ГФС?
ГФЧ дешевле ГФС примерно на 15% при одинаковой верхней температуре миканита (700°C). В применениях с коротким сроком службы или заведомой заменой изоляции ежегодно — например, в бытовых и полубытовых нагревателях — ГФЧ экономически оправдан.
Какая реальная долговечность ГФЧ при 700°C?
В режиме «голой слюды» (после выгорания битума) флогопит сохраняет электрические свойства многие сотни часов, ограничение — механическая целостность. При циклических нагревах возможно появление трещин и расслоение, поэтому рекомендуемый межремонтный интервал — 1500–2000 моточасов.
Почему ГФЧ дымит при первом нагреве?
Битумный лак содержит нефтяные фракции, которые при температуре 250–350°C выделяют лёгкие углеводороды. Это нормальный процесс «прожигания» изоляции, занимающий 1–3 часа работы нагревателя. Рекомендуем первый запуск проводить в проветриваемом помещении.
Какую толщину выбрать?
Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм. Уточните применение при заказе — подскажем оптимум под вашу задачу.
Выпускаете ли нестандартные толщины?
Да, по согласованию возможны толщины до 120 мм (пункт 1.6 по техническим условиям). Минимальная партия нестандартной толщины — 50 листов.
Заказ и доставка ГФЧ
Срок изготовления уточняется после подтверждения заказа. Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию.
ГФЧ заказывают преимущественно партиями для серийных нагревателей. Типовая логистика: 100–1000 листов одной толщины отгружаются в стандартной фанерной таре паллетами. Для ремонтных заказов возможна отгрузка от 5 листов.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ ГФЧ и ТУ
- ✓ требуемая толщина и размер листа или детали
- ✓ количество
- ✓ чертёж и требования к контролю, если они есть
