Миканит термоупорный ТПФ (ТУ 21-25-30-79) — купить от производителя

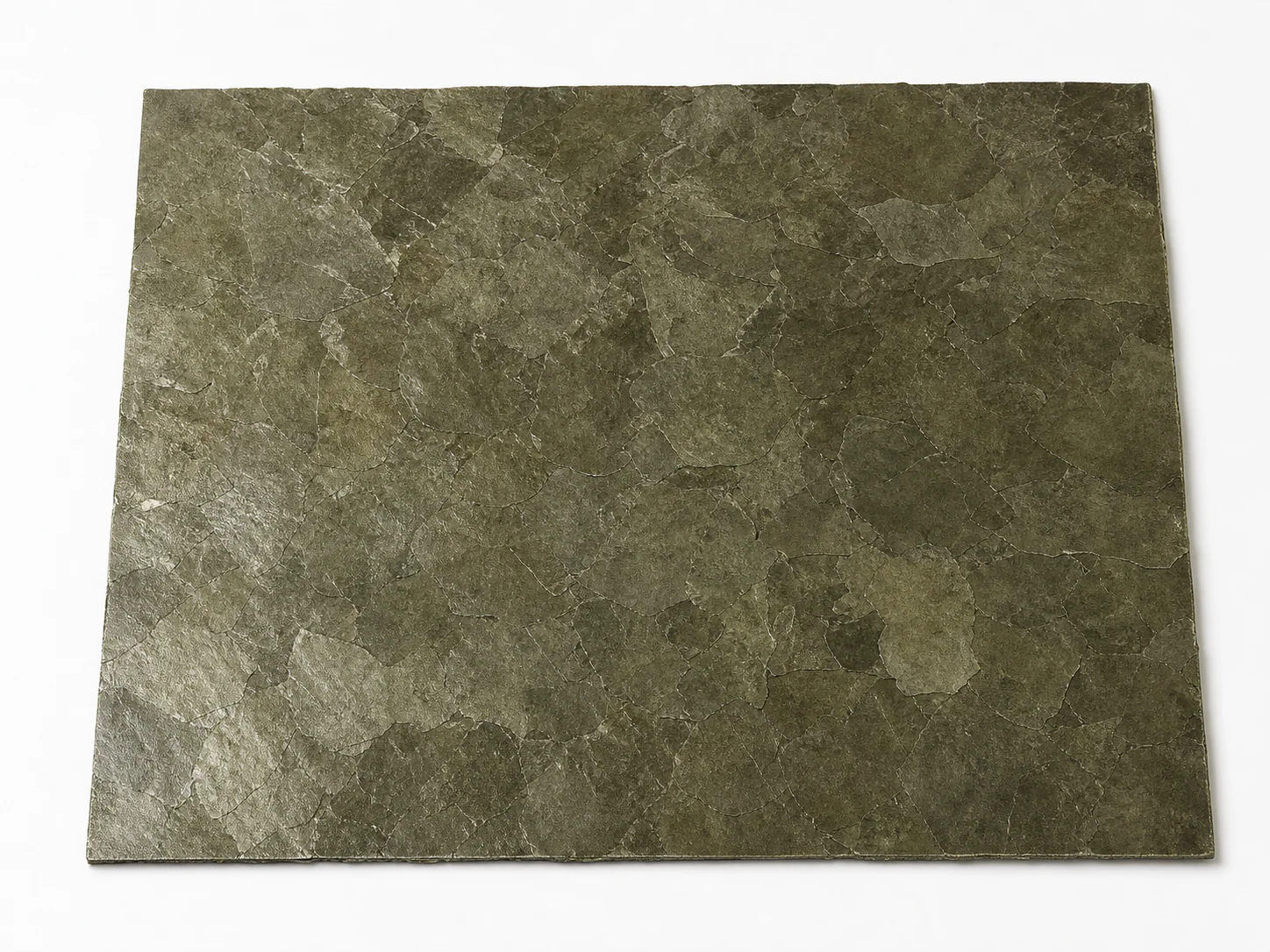

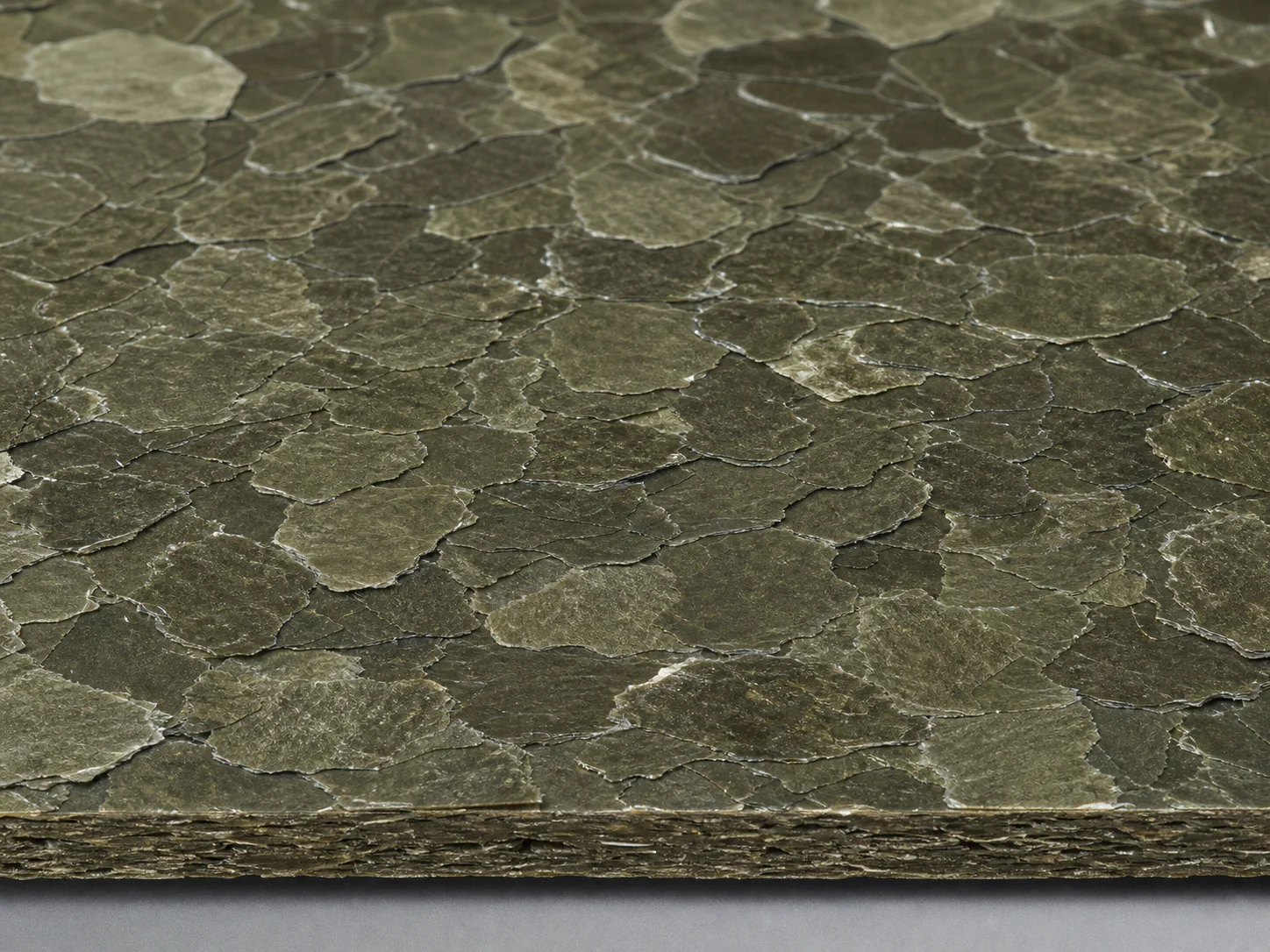

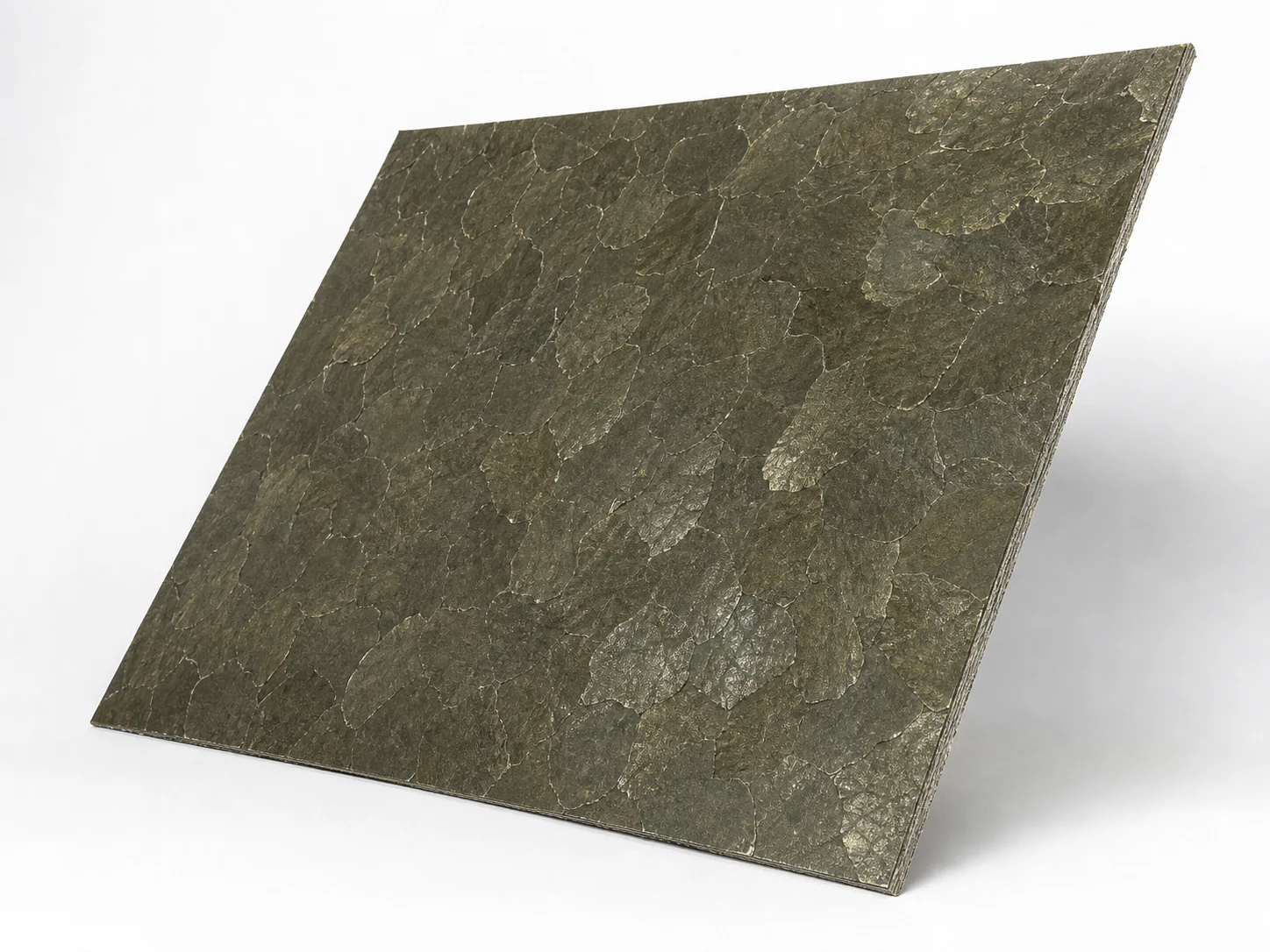

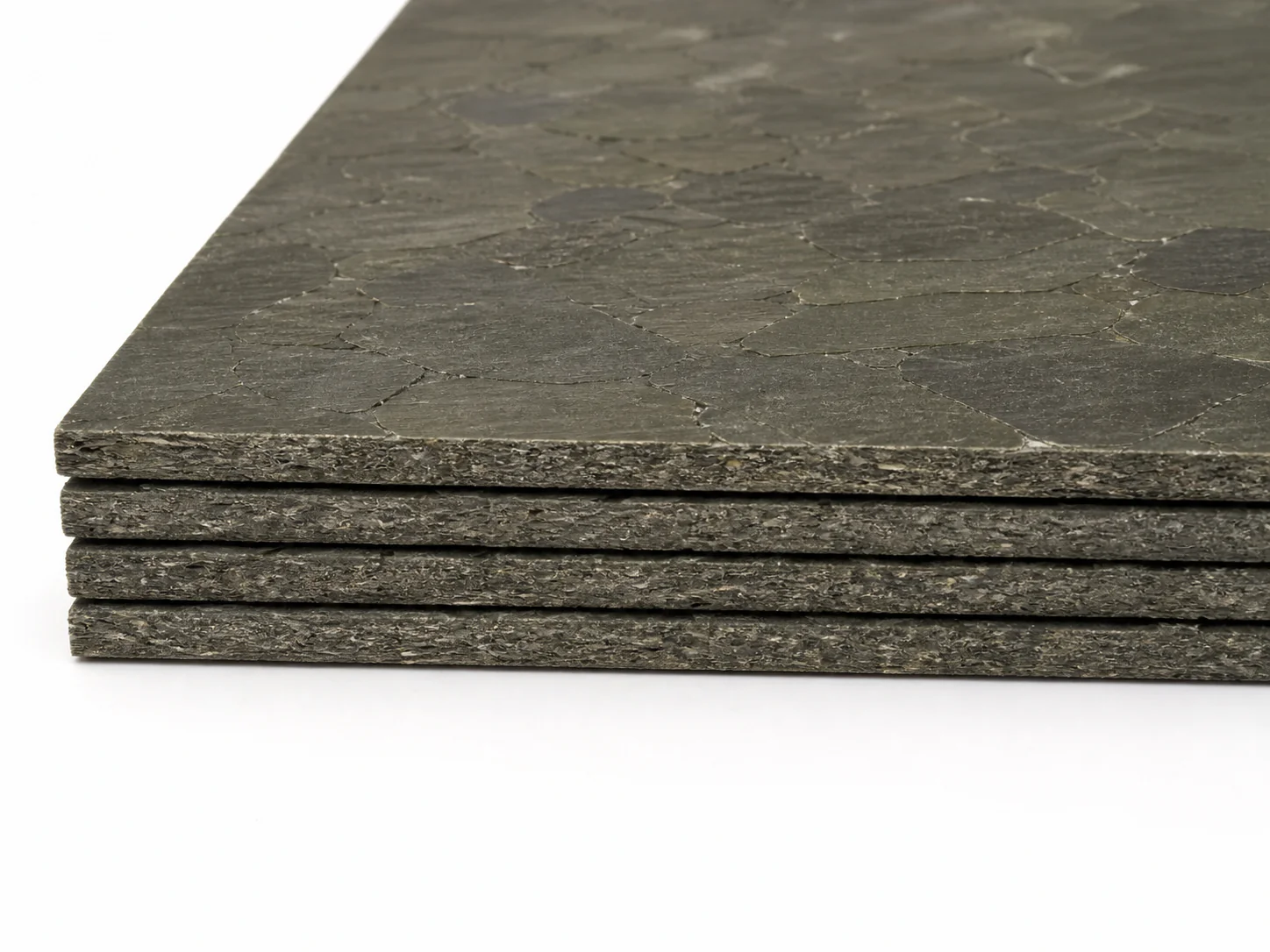

Миканит термоупорный ТПФ по отраслевому ТУ 21-25-30-79 — листовой материал из щипаного флогопита на фосфатном связующем в историческом исполнении советского электротехнического отраслевого стандарта 1979 года. Параметры нормируются упрощённо (≥5 кВ/мм по электропрочности, без нормирования сопротивления, изгиба и огнестойкости), но сохраняются традиционные для отраслевого ТУ характеристики: ряд толщин от 0,5 до 20,0 мм и формат листа 560×310 мм. Применяется для ремонта и технического обслуживания оборудования, выпущенного в СССР и странах СНГ по чертежам, ссылающимся на ТУ 21-25-30-79: бытовые и промышленные нагревательные приборы, тепловое оборудование, ТЭНы советского производства.

Зачем существует отраслевой ТУ 21-25-30-79 рядом с нашим ТУ 273314-024

ТУ 21-25-30-79 — отраслевой стандарт Министерства электротехнической промышленности СССР, введённый в 1979 году. Десятки тысяч единиц оборудования — электрических печей, термошкафов, нагревательных приборов, подогревателей промышленной автоматики, станочных электрических печей — проектировались в 1979–1991 годах с чертежами, где материал прокладок указан как «ТПФ ТУ 21-25-30-79». Это оборудование до сих пор в эксплуатации и требует ремонта.

Формально ТПФ по ТУ 273314-024-32394549-2018 (нашему заводскому) — более качественный аналог: точнее нормированы изгиб, сопротивление, водопоглощение, огнестойкость. Но с точки зрения отдела снабжения предприятия-потребителя критично совпадение по «шапке» паспорта: если в чертеже указано «ТУ 21-25-30-79», закупку материала по другому ТУ потребуется согласовывать через технический отдел, получать заключение о взаимозаменяемости, часто — обновлять конструкторскую документацию. Это процедура на несколько недель.

Поставляя миканит ТПФ по ТУ 21-25-30-79, мы закрываем рабочую потребность ремонтных служб без необходимости пересогласования проектной документации. В паспорте указано именно ТУ 21-25-30-79, формат листа 560×310 — исторический стандарт этого отраслевого ТУ.

Технические характеристики ТПФ по ТУ 21-25-30-79

Стандарт	ТУ 21-25-30-79 (отраслевой, 1979 г.)
Тип слюды	Щипаный флогопит по ГОСТ 3028-78
Связующее	Фосфатное неорганическое
Содержание слюды	не менее 90% массы
Плотность	2,05–2,15 г/см³
Длительная рабочая температура	500 °C
Кратковременная рабочая температура	до 550 °C
Электрическая прочность	≥5 кВ/мм (минимальная норма отраслевого ТУ)
Рабочее напряжение	до 380 В, переменный/постоянный ток, 50 Гц
Объёмное сопротивление	не нормируется в ТУ 21-25-30-79
Прочность на изгиб	не нормируется в ТУ 21-25-30-79
Водопоглощение	не нормируется в ТУ 21-25-30-79
Огнестойкость	не нормируется в ТУ 21-25-30-79
Класс нагревостойкости	C
Толщины	0,5; 0,7; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 15,0; 20,0 мм
Размер листа	560×310 мм (исторический формат отраслевого ТУ)

Что значит «не нормируется в ТУ»

В таблице характеристик ряд параметров (изгиб, водопоглощение, огнестойкость, сопротивление) отмечены как «не нормируется в ТУ 21-25-30-79». Это не означает, что материал по этим параметрам хуже нашего ТУ 024 — просто отраслевой стандарт 1979 года не содержал методик их измерения и формальных норм.

Фактические значения этих параметров у нашей продукции близки к ТПФ по ТУ 273314-024: прочность на изгиб 40–50 МПа, водопоглощение 1–1,5%, объёмное сопротивление 10¹¹–10¹² Ом·см при 23 °C. По запросу можем предоставить паспорт конкретной партии с замерами этих параметров — используется ли нашё заводское оборудование испытаний, поверенное под нормы ГОСТ 6433.2 и ГОСТ 4648, общее для обеих марок.

Для клиентов, которым принципиально иметь подтверждённые нормами ТУ значения изгиба, сопротивления и огнестойкости, рекомендуем ТПФ по ТУ 273314-024 — там эти параметры в таблице 2 ТУ зафиксированы как нормируемые.

Условное обозначение при заказе

Историческая форма обозначения для ТУ 21-25-30-79 отличается от ТУ 273314-024:

ТПФ толщиной 2 мм, стандартный лист 560×310	Миканит ТПФ 2,0 мм ТУ 21-25-30-79
ТПФ толщиной 5 мм, 560×310	Миканит ТПФ 5,0 мм ТУ 21-25-30-79
ТПФ толщиной 15 мм (отсутствует в ТУ 273314-024!)	Миканит ТПФ 15,0 мм ТУ 21-25-30-79

Уникальные толщины отраслевого ТУ — 12, 15 и 20 мм

В ТУ 273314-024 номинальный ряд заканчивается на 10 мм (далее — только по спецзаказу с индивидуальным согласованием). В отраслевом ТУ 21-25-30-79 ряд включает 12, 15 и 20 мм как регулярный ассортимент. Это связано с историей: многие советские печи и термошкафы 1970–1980-х годов проектировались с изоляционными плитами толщиной 12–20 мм, и отраслевой ТУ был настроен под эту потребность.

Сегодня ТПФ 12–20 мм по ТУ 21-25-30-79 востребован в трёх нишах:

• Ремонт муфельных и тигельных печей 1970–1990-х годов — замена изношенных изоляционных плит-оснований нагревательных элементов и плит-барьеров между нагревателем и корпусом.
• Индукционные и тигельные плавильные установки промышленного парка цветной металлургии — изолирующие плиты под индукторы и токоподводы, где 10 мм недостаточно по электрической прочности пробоя при повышенных напряжениях.
• Тепловое оборудование для термообработки — крупные подставки и основания нагревательных модулей в камерных печах отжига, закалки, цементации.

Формат листа 560×310 мм — исторический стандарт

Размер листа 560×310 мм в ТУ 21-25-30-79 выбран под типовой раскрой на заготовки советских прокладок ТЭНов и нагревательных модулей. Стандартная схема: из одного листа 560×310 получается 4 прокладки размером 140×310 мм (полоса для нагревателя трубчатого электронагревателя длиной 300 мм) или 6 прокладок 186×155 мм (под фланец ТЭНа бытовой техники). Чертежи изделий советских ТЭНов рассчитаны именно на такой раскрой.

При поставке ТПФ по ТУ 273314-024 (современный формат 600×1000 или 1000×1200 мм) ремонтные службы были бы вынуждены перераскраивать материал с отходом 15–25% — что экономически нерационально при разовом ремонте. Отраслевой формат 560×310 эту потерю устраняет.

Где применяется ТПФ по ТУ 21-25-30-79

Основная ниша — ремонт и плановое техническое обслуживание оборудования советского и постсоветского выпуска, где проектная документация содержит прямую ссылку на ТУ 21-25-30-79 как материал электроизоляционных прокладок и плит. К такому оборудованию относятся:

Промышленные электрические печи 1970–1990-х годов — муфельные печи (СНОЛ, СНЗ серии), камерные печи отжига и отпуска (СЗВ, СВК), вакуумные термические установки. Замена изоляционных плит нагревателей толщиной 5–15 мм. Большинство таких печей до сих пор работает на металлургических, инструментальных, ремонтных заводах, ремонтируется локальными службами механиков.

Советские и российские ТЭНы трубчатые — промышленные нагреватели в сушильных камерах, подогревателях воздуха, нефтепромысловом оборудовании, технологических ваннах. Прокладки между фланцем ТЭНа и корпусом — типичная толщина 2–5 мм, формат 140×310 под длинный нагреватель.

Оборудование бытовых коммунальных предприятий советской постройки — электрические водонагреватели, обогреватели технических помещений, нагреватели прачечных. Прокладки толщиной 0,5–2 мм в узлах крепления ТЭНов к корпусам.

Индукционные печи и тигельные установки цветной металлургии (алюминий, цинк, медь) — изолирующие плиты между индуктором и металлическим корпусом, толщины 10–20 мм, где требуется электрическая изоляция при циклических высоких температурах.

Как выбрать толщину ТПФ отраслевого

• 0,5–1,0 мм — тонкие изолирующие прокладки в узлах крепления ТЭНов бытового и коммунального оборудования, заготовки по типовым советским чертежам прокладок трубчатых нагревателей.
• 1,5–3,0 мм — прокладки фланцевых соединений ТЭНов промышленных сушильных камер, опорные пластины терморегуляторов советских нагревательных приборов, изоляторы в узлах токоподвода.
• 4,0–6,0 мм — изоляционные плиты оснований нагревателей в муфельных и камерных печах, барьеры между нагревательным элементом и корпусом, подставки под нагревательные спирали.
• 8,0–10,0 мм — крупные конструкционные изоляторы в промышленных электропечах, изолирующие плиты под токоподводы высокомощных нагревателей, опоры для керамических изоляторов.
• 12,0; 15,0; 20,0 мм — историческая «толстая» серия отраслевого ТУ: изолирующие плиты больших индукционных установок, основания тигельных плавильных печей, термоупорные барьеры специальных исполнений. Требует подтверждения размеров партии и срока поставки у менеджера.

Частые вопросы о ТПФ ТУ 21-25-30-79

Могу ли я заменить ТПФ ТУ 21-25-30-79 на ТПФ ТУ 273314-024 в старом чертеже?

Технически — да, параметры современного ТУ не хуже. Юридически — зависит от регламента вашего предприятия. Если в приёмке работает проверка по «шапке» материала согласно чертежу (что типично для РЖД, Росатома, энергетики), потребуется согласование через технологический отдел с оформлением акта взаимозаменяемости или изменения в конструкторскую документацию. На практике ремонтные службы предпочитают поставку по историческому ТУ — это избавляет от бумажной работы.

Почему электропрочность ≥5 кВ/мм, а в нашем ТУ ≥10 кВ/мм — это разные материалы?

Материал один и тот же по технологии производства, различается только норма в паспорте. В отраслевом ТУ 1979 года минимальная приёмочная норма 5 кВ/мм — упрощённая, ориентированная на заведомый запас для рабочего напряжения до 380 В. Фактические значения конкретных партий обычно выше минимума — 8–12 кВ/мм, как и у ТПФ ТУ 024. По запросу поставляем паспорт с замеренными значениями.

Есть ли в наличии толщины 12, 15 и 20 мм?

Толщины 12 и 15 мм — производство под заказ с согласованием сроков, обычно 10–21 рабочий день с момента оплаты. Толщина 20 мм — изготавливается индивидуально с технологическим обоснованием, срок 21–30 рабочих дней. Малые толщины 0,5–10 мм — со склада или в течение 5–7 дней.

Подходит ли ТПФ ТУ 21-25-30-79 для нового проектирования (не ремонта)?

Для нового проектирования рекомендуем ТПФ по нашему ТУ 273314-024 — там шире нормируются параметры, есть точные требования по огнестойкости UL 94 V-0, водопоглощению, изгибу. Отраслевой ТУ 1979 года исторически сильно упрощён, ряд параметров не документируется и клиент должен самостоятельно запрашивать их у производителя — для нового проекта это лишняя головная боль. Отраслевой ТУ целесообразен строго для ремонта по существующим чертежам.

Формат 560×310 мм — могу я заказать раскрой на 140×310?

Да. Раскрой листа на полосы или карты нужного размера — стандартная услуга. Цена раскроя входит в общую стоимость партии (небольшая наценка за операцию). Типовые раскрои: 140×310 (4 шт из листа), 186×155 (6 шт), 280×155 (4 шт), 93×155 (12 шт). Нестандартный раскрой — по чертежу заказчика.

Купить ТПФ по ТУ 21-25-30-79 — цена и сроки

ООО «ИзолитПром» производит миканит термоупорный ТПФ по отраслевому ТУ 21-25-30-79 с 1999 года для ремонтных служб промышленных предприятий, энергетики, коммунальной сферы. Со склада в Красноярске доступны толщины 0,5–10,0 мм формата 560×310 мм, толщины 12–20 мм — под заказ 10–30 рабочих дней.

В каждой отгрузке — паспорт партии с указанием фактических значений электропрочности, плотности и содержания слюды. Подтверждение характеристик, не включённых в отраслевой ТУ (изгиб, сопротивление, водопоглощение) — по запросу, с дополнительной привязкой к методам испытаний по ГОСТ.

Заказать ТПФ по ТУ 21-25-30-79 с доставкой по России — +7 (953) 585-20-07 или 2852007@bk.ru. При заказе указывайте толщину, требуемый размер раскроя и марку оборудования, для которого приобретается материал — это помогает менеджеру согласовать типовой раскрой и сроки.
