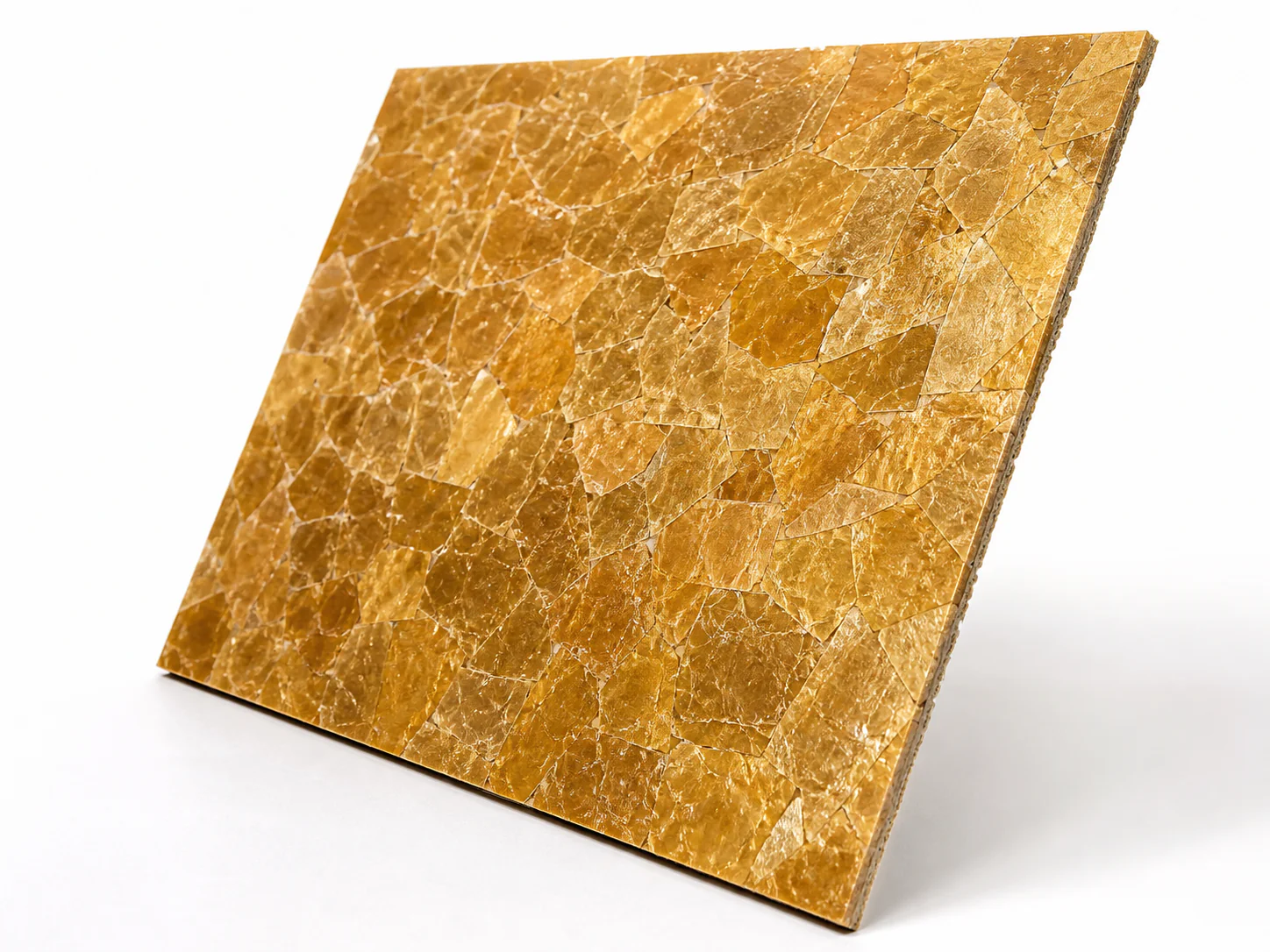

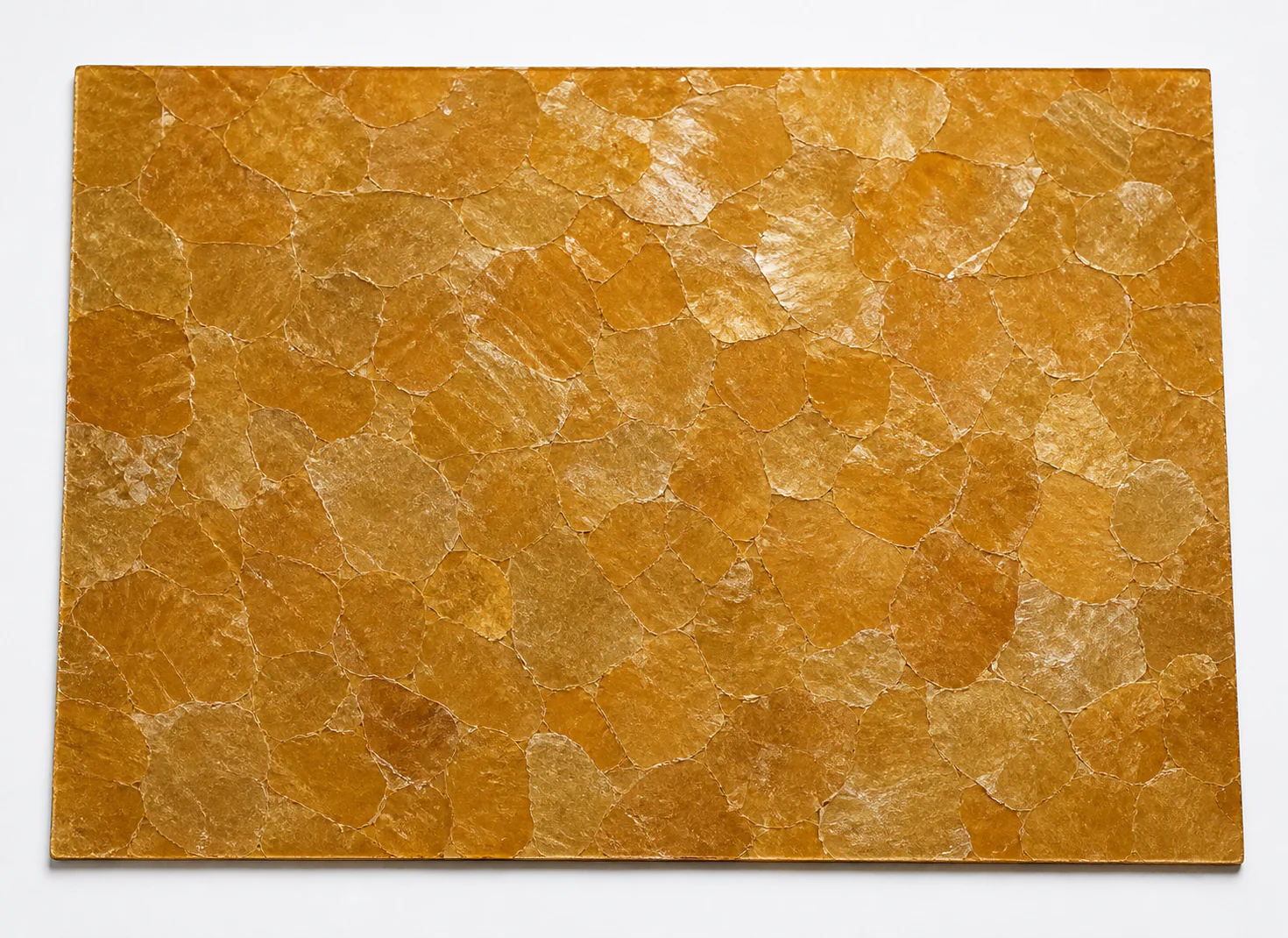

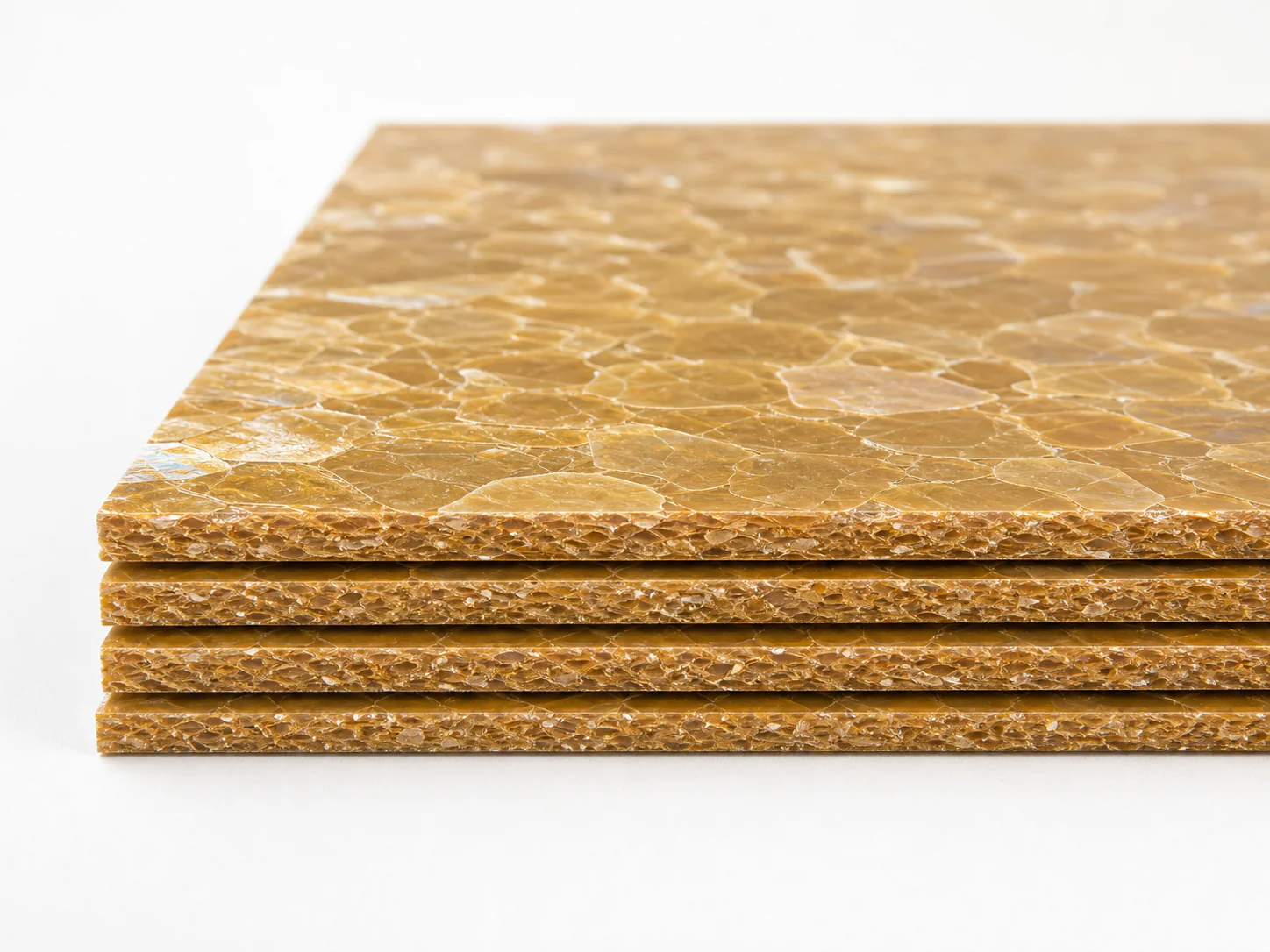

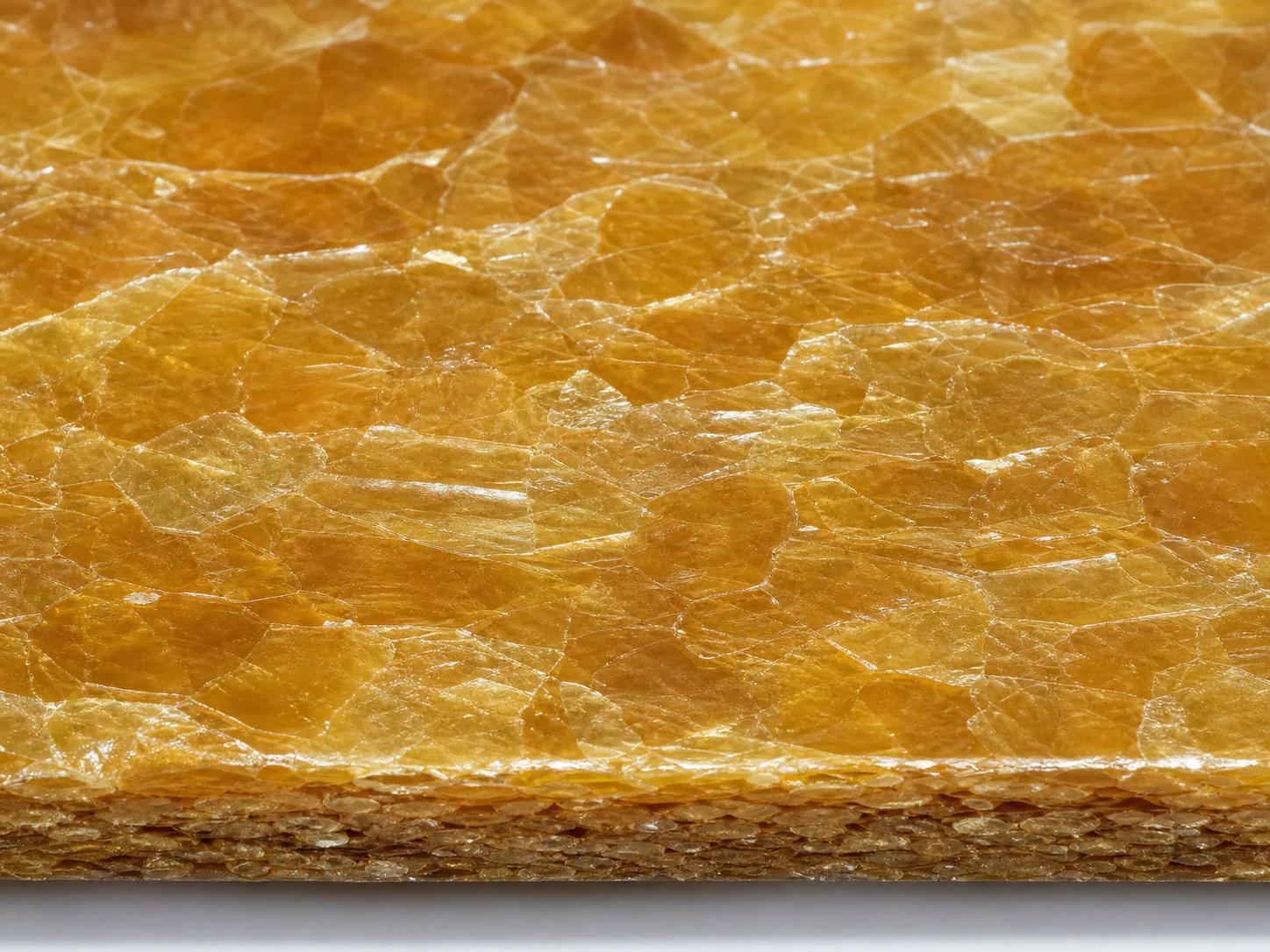

Миканит термоупорный ТПМ (ТУ 21-25-30-79) — купить от производителя

Миканит термоупорный ТПМ по отраслевому ТУ 21-25-30-79 — листовой материал из щипаного мусковита на фосфатном связующем, изготовленный по упрощённой редакции советского отраслевого стандарта 1979 года. Совмещает экономику мусковитового исполнения (класс нагревостойкости C до 400 °C) и традиционный отраслевой формат листа 560×310 мм с расширенным рядом толщин до 20 мм. Применяется при плановом ремонте и капитальном обслуживании оборудования советского и российского выпуска, в котором проектная документация требует ТПМ по ТУ 21-25-30-79: бытовые электрообогреватели промышленного назначения, коммунальные нагреватели, тепловые завесы, сушильные и конвективные установки старого парка.

Зачем отдельная марка ТПМ в рамках отраслевого ТУ

ТУ 21-25-30-79 исторически содержал две марки — ТПФ (флогопитовая, 500 °C) и ТПМ (мусковитовая, 400 °C). На производствах СССР и постсоветского периода ТПМ широко применялся как экономичное исполнение для бытовой и коммунальной нагревательной техники: заводы, выпускающие тепловентиляторы, электрические полотенцесушители, тепловые завесы для коммерческих помещений, закладывали в чертежи именно ТПМ ТУ 21-25-30-79, резервируя более дорогой ТПФ под промышленные ТЭНы и печи.

Сегодня такое оборудование всё ещё эксплуатируется и периодически требует замены электроизоляционных прокладок. Производственные чертежи к этой технике указывают ТПМ ТУ 21-25-30-79 буквально в разделе «Материалы» — ремонтные службы и локальные снабженцы запрашивают материал именно под эту шапку паспорта.

Наш ТПМ по ТУ 273314-024-32394549-2018 функционально идентичен, но требует бумажного согласования для применения вместо отраслевого ТУ (акт взаимозаменяемости, изменение в КД, согласование с техотделом). Для обычного планового ремонта это избыточная процедура — проще заказать материал с паспортом ТУ 21-25-30-79 напрямую.

Технические характеристики ТПМ по ТУ 21-25-30-79

Стандарт	ТУ 21-25-30-79 (отраслевой, 1979 г.)
Тип слюды	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда)
Связующее	Фосфатное неорганическое
Содержание слюды	не менее 90% массы
Плотность	2,05–2,15 г/см³
Длительная рабочая температура	400 °C
Кратковременная рабочая температура	до 450 °C
Электрическая прочность	≥4 кВ/мм (минимальная норма отраслевого ТУ)
Рабочее напряжение	до 380 В, переменный/постоянный ток, 50 Гц
Объёмное сопротивление	не нормируется в ТУ 21-25-30-79
Прочность на изгиб	не нормируется в ТУ 21-25-30-79
Водопоглощение	не нормируется в ТУ 21-25-30-79
Огнестойкость	не нормируется в ТУ 21-25-30-79
Класс нагревостойкости	C
Толщины	0,5; 0,7; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 15,0; 20,0 мм
Размер листа	560×310 мм (исторический формат отраслевого ТУ)

Почему электропрочность 4 кВ/мм — это достаточно

В отраслевом ТУ 1979 года минимальная приёмочная норма по электропрочности для ТПМ установлена на уровне 4 кВ/мм — в два раза ниже норматива нашего ТУ 024 (≥8 кВ/мм) и в 2,5 раза ниже, чем у ТПФ отраслевого (≥5 кВ/мм). Фактические значения конкретных партий обычно выше — 6–10 кВ/мм при толщинах 0,5–3,0 мм, 4–6 кВ/мм при толщинах 5–20 мм.

Норма 4 кВ/мм рассчитана под реальное рабочее напряжение оборудования, в котором применяется ТПМ по этому ТУ: 220/380 В с кратковременными импульсами до 1000 В при коммутационных переходных процессах. При толщине прокладки 1 мм электрическая прочность 4 кВ обеспечивает трёхкратный запас относительно пикового рабочего напряжения — это безопасно для бытовой и коммунальной техники.

Для задач, где нужна подтверждённая высокая электропрочность (промышленная автоматика, оборудование высоких напряжений, прецизионная изоляция) — используйте ТПМ по нашему ТУ 273314-024 с нормой ≥8 кВ/мм или ТПФ отраслевой (≥5 кВ/мм).

Условное обозначение при заказе

Форма обозначения для отраслевого ТУ:

ТПМ толщиной 1 мм (типовой для нагревателей бытовой техники)	Миканит ТПМ 1,0 мм ТУ 21-25-30-79
ТПМ толщиной 3 мм (прокладки коммунальных нагревателей)	Миканит ТПМ 3,0 мм ТУ 21-25-30-79
ТПМ толщиной 8 мм (изолирующие плиты в бытовых котлах старого выпуска)	Миканит ТПМ 8,0 мм ТУ 21-25-30-79

Где применяется ТПМ отраслевой

Ниша отраслевого ТПМ — ремонт бытовой и коммунальной техники по чертежам советского и раннего российского периода:

Коммунальные электрические водонагреватели — накопительные и проточные нагреватели 1,5–3 кВт, установленные в общежитиях, административных зданиях, технических помещениях советской и постсоветской постройки. Прокладки между фланцем ТЭНа и корпусом бака — типичная толщина 0,5–2 мм. Чертежи документации ремонтно-эксплуатационных служб указывают ТПМ ТУ 21-25-30-79 как исходный материал.

Промышленные тепловентиляторы и тепловые завесы 1980–2010-х годов — устройства с нагревателями от 3 до 30 кВт, стационарно установленные в цехах, складских помещениях, производственных зонах, торговых комплексах. Миканит ТПМ 1–3 мм используется как изолятор между нагревательными спиралями и корпусом, прокладка под электропроводку в зоне нагрева.

Электрические конвекторы и инфракрасные обогреватели промышленного применения с нагревателями до 400 °C — изоляционные пластины под нагревательными элементами, прокладки в блоках термостатов и терморегуляторов. Толщины 0,5–1,5 мм.

Сушильные камеры бытового и промышленного назначения — нагревательные модули в сушильном оборудовании прачечных, сушильных шкафах технических учебных заведений, в оборудовании для сушки продукции в лёгкой и пищевой промышленности. Толщины 1–5 мм под прокладки нагревателей и щиты управления.

Бытовая техника промышленного происхождения — промышленные кофемашины, профессиональные утюги, коммерческие грили-сэндвичницы, тепловые оборудования фудкортов. ТПМ 0,5–1 мм как прокладка под контактной группой нагревателя.

Как выбрать толщину ТПМ отраслевого

• 0,5–0,7 мм — тонкие прокладки в бытовых нагревателях малой мощности (0,5–1,5 кВт): подогреватели воды, утюги промышленного применения, нагреватели клеевых пистолетов и вулканизаторов.
• 1,0–1,5 мм — стандартные прокладки коммунальных электрических водонагревателей и бойлеров, изоляционные пластины в тепловентиляторах мощностью до 5 кВт, прокладки под термостаты коммерческой бытовой техники.
• 2,0–3,0 мм — конструкционные изоляторы в промышленных тепловентиляторах 5–15 кВт, прокладки ТЭНов сушильных шкафов, подставки нагревательных блоков в инфракрасных обогревателях.
• 4,0–5,0 мм — изолирующие плиты в тепловых завесах мощностью 15–30 кВт, опорные пластины нагревательных модулей в промышленных сушилках, подставки ТЭНов в котлах отопления.
• 6,0–10,0 мм — несущие конструктивные изоляторы в крупном коммунальном нагревательном оборудовании: бойлеры общественных помещений, котлы промышленного отопления, системы подогрева в тепличных хозяйствах.
• 12,0; 15,0; 20,0 мм — специальные исполнения под ремонт крупных тепловых установок коммунального хозяйства: индукционные нагреватели проходного типа, узлы подогрева в технологических ваннах, основания нагревательных модулей для прогрева производственных помещений.

Частые вопросы о ТПМ ТУ 21-25-30-79

Я нашёл у поставщика ТПМ «класса C до 400 °C, ТУ 21-25-30-79». Можно им заменить ТПФ ТУ 21-25-30-79?

Нельзя, если в исходном чертеже указан ТПФ — это разные марки по составу слюды. ТПФ основан на флогопите (калиево-магниевая слюда, 500 °C), ТПМ — на мусковите (калиево-алюминиевая, 400 °C). При штатной эксплуатации в диапазоне 400–500 °C замена ТПФ на ТПМ приведёт к ускоренной деградации мусковита и потере изоляционных свойств. Если рабочая температура ниже 400 °C и в документации допускается взаимозаменяемость — замена возможна по согласованию с техотделом.

В чём смысл поставки ТПМ по отраслевому ТУ, если ваш ТУ 024 — современнее?

Смысл — в совпадении «шапки» паспорта с требованиями вашего чертежа. Для новых разработок ТПМ по ТУ 024 предпочтительнее: там нормируется больше параметров, есть требования по огнестойкости UL 94 и проверка водопоглощения. Для ремонта оборудования, в котором КД написана под отраслевое ТУ, целесообразно не менять конструкторскую документацию и заказывать материал по историческому ТУ.

Что делать, если партия приходит с электропрочностью 10 кВ/мм — разве это не ТПМ по ТУ 024?

Фактическая электропрочность выше приёмочной нормы — нормальная ситуация для отраслевого ТУ, где норма заведомо с запасом. Это не означает, что материал относится к более жёсткому ТУ 024 — связующее, слюда, технологический цикл производства могут быть идентичными, но паспорт и клеймо указывают ТУ 21-25-30-79. С точки зрения формального контроля в приёмке — это ТПМ по отраслевому ТУ с запасом по параметрам.

Возможен ли ТПМ в толщинах 12, 15, 20 мм при одноразовом заказе?

Да, толщины 12–20 мм доступны под индивидуальный заказ со сроком поставки 15–30 рабочих дней. Минимальный объём партии толстых исполнений — от 5–10 кг (по согласованию с технологом, зависит от толщины). Для разового ремонта одной установки — это решаемая задача, но стоит заранее закладывать время в план ремонтных работ.

Формат листа 560×310 — мне нужно 280×155 мм. Перекрой возможен?

Да. Перекрой на четыре листа 280×155 мм (или восемь 140×155, или другие форматы) — стандартная услуга. Для раскроя с допуском ±1 мм уточняйте при заказе. Уровень допуска по ТУ 21-25-30-79 ±15 мм, но на станочном оборудовании обычно держим ±1–2 мм.

Купить ТПМ по ТУ 21-25-30-79 — цена и сроки

ООО «ИзолитПром» производит мусковитовый термоупорный миканит ТПМ по отраслевому ТУ 21-25-30-79 для ремонтных и сервисных служб. Со склада в Красноярске — толщины 0,5–10,0 мм формата 560×310 мм. Толщины 12, 15 и 20 мм изготавливаются под заказ, срок 15–30 рабочих дней в зависимости от толщины и объёма партии.

Цена ТПМ по ТУ 21-25-30-79 — ориентировочно на 20–25% ниже аналогичного ТПМ по нашему ТУ 024 за счёт меньшего объёма приёмочных испытаний (по отраслевому ТУ нормируется меньше параметров, меньше трудозатрат на паспорт). Точная цена — под запрос в зависимости от толщины и объёма партии.

С каждой отгрузкой — паспорт партии с замерами электропрочности, плотности и содержания слюды, клеймо ТУ 21-25-30-79. При необходимости — расширенный паспорт с дополнительными параметрами, не включёнными в отраслевой ТУ.

Заказать ТПМ по ТУ 21-25-30-79 — +7 (953) 585-20-07 или 2852007@bk.ru. При оформлении укажите толщину, требуемый раскрой, марку обслуживаемого оборудования и объём партии — менеджер быстро оценит сроки и стоимость.
