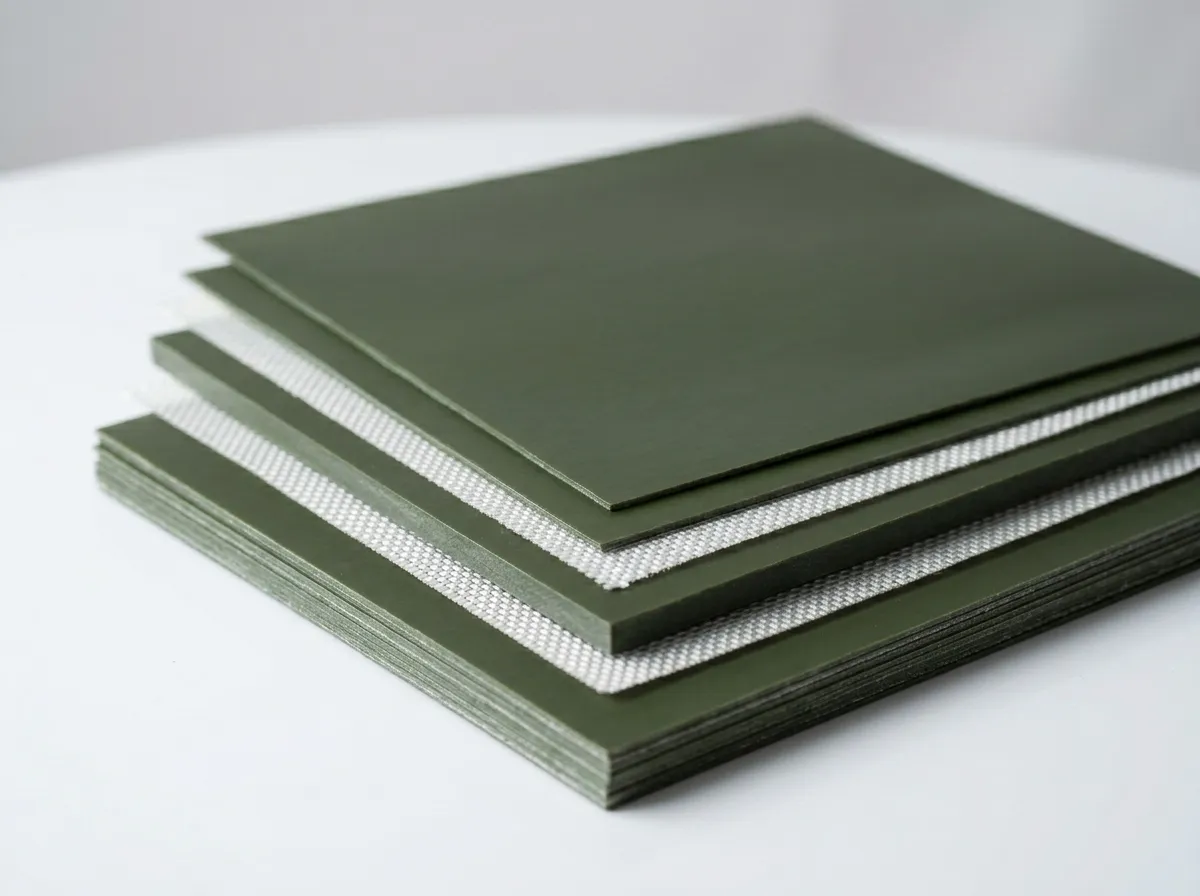

Слюдинит листовой гибкий Г1СК — купить от производителя

Слюдинит листовой гибкий Г1СК по ТУ 273314-003-32394549-2018 — основная марка гибкого слюдяного материала с длительной рабочей температурой 180 °C (класс нагревостойкости H), предназначенная для пазовой и межвитковой изоляции электрических машин и аппаратов. Выпускается из слюдинитовой бумаги по ГОСТ 26858-86 с односторонней стеклотканевой подложкой на кремнийорганическом связующем. Преамбула ТУ прямо указывает: «Слюдинит должен соответствовать ГОСТ 26103-84 и требованиям настоящих технических условий» — то есть наша ТУ нормирует параметры не ниже базового ГОСТа, а по рабочей температуре — выше (180 °C по ТУ против 155 °C по ГОСТ 26103-84 для типа 415-1). Купить Г1СК напрямую от производителя — ООО «ИзолитПром», Красноярск: все 12 нормативных толщин (0,10–1,00 мм) и три размера листа (600×500 стандарт, 300×500 и 1000×1200 по согласованию). Паспорт качества и сертификат соответствия ТУ — в комплекте с каждой партией.

Что означает марка Г1СК

Буквенно-цифровое обозначение расшифровывается по пункту 1.1 ТУ 273314-003-32394549-2018 (дословная цитата):

«В наименовании марок слюдинита буквы и цифры означают: Г — гибкий; С — слюдинит; 1 — одна подложка из стеклоткани, 2 — две подложки из стеклоткани; К — кремнийорганическое связующее; Н — нагревостойкий, В — высоконагревостойкий.»

• Г — гибкий (группа 4 по ГОСТ 26103-84, тип 4ХХ)
• 1 — одна подложка из стеклоткани (у двусторонней подложки — Г2СК)
• С — слюдинитовая бумага (тип 1 или 2 по ГОСТ 26858-86, термохимическая обработка слюдяного сырья)
• К — кремнийорганическое связующее

По ГОСТ 26103-84 (Таблица 1) Г1СК соответствует типу 415-1 — «гибкий слюдяной материал с толщиной 0,10–0,30 мм, длительной рабочей температурой 155 °C, назначение — пазовая и межвитковая изоляция электрических машин». Наша ТУ 273314-003-32394549-2018 расширяет характеристики относительно базового ГОСТа: диапазон толщин до 1,00 мм и рабочую температуру до 180 °C.

Почему у Г1СК в нашей ТУ класс H, а не F как в ГОСТе

Нормативный минимум по ГОСТ 26103-84 для типа 415-1 — класс F (155 °C). Наша ТУ 273314-003-32394549-2018 устанавливает длительную рабочую температуру 180 °C (класс H) — это на один класс выше базового ГОСТа. Законность такого расширения основана на разделе 3.4 ТУ и общей практике отраслевых ТУ: технические условия предприятия вправе устанавливать требования не ниже действующего ГОСТа. Поскольку класс H полностью покрывает требования класса F, а параметры электропрочности, массовой доли слюды и связующего в нашей ТУ соответствуют либо превышают нормативы ГОСТ 26103-84 Таблицы 5 — материал сертифицируется по обоим документам одновременно.

Практический смысл — один: инженер, работающий с изоляцией электрических машин класса H (180 °C длительно), может использовать Г1СК взамен более дорогих марок класса H (например, прежние поколения Г2СК с двусторонней подложкой), если конструктивно допустимо применение односторонней подложки.

Слюдинитовая бумага (ГОСТ 26858-86 тип 1-2) в Г1СК производится термохимической обработкой слюдяного сырья — процесс отличается от гидромеханического расщепления для слюдопластовой бумаги (типы 3-4). Это даёт Г1СК более плотную структуру и более высокую электрическую прочность на единицу толщины, что критично для компактных пазов серийных двигателей.

Технические характеристики Г1СК

Производственный стандарт	ТУ 273314-003-32394549-2018 (ООО «ИзолитПром»)
Базовый ГОСТ	ГОСТ 26103-84 (Таблица 1, тип 415-1)
Длительно допустимая рабочая температура	180 °C (класс H) — Таблица 1 ТУ 273314-003-32394549-2018
Диапазон толщин по ТУ	0,10–1,00 мм (12 нормативных толщин)
Нормативный ряд толщин (п. 1.4 ТУ)	0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм
Среднее предельное отклонение толщины	±0,02 мм (Таблица 3 ТУ)
Предельное отклонение в отдельных точках	±0,03 мм (Таблица 3 ТУ)
Слюдяная бумага	Слюдинитовая бумага по ГОСТ 26858-86 (типы 1 и 2, термохимическая обработка)

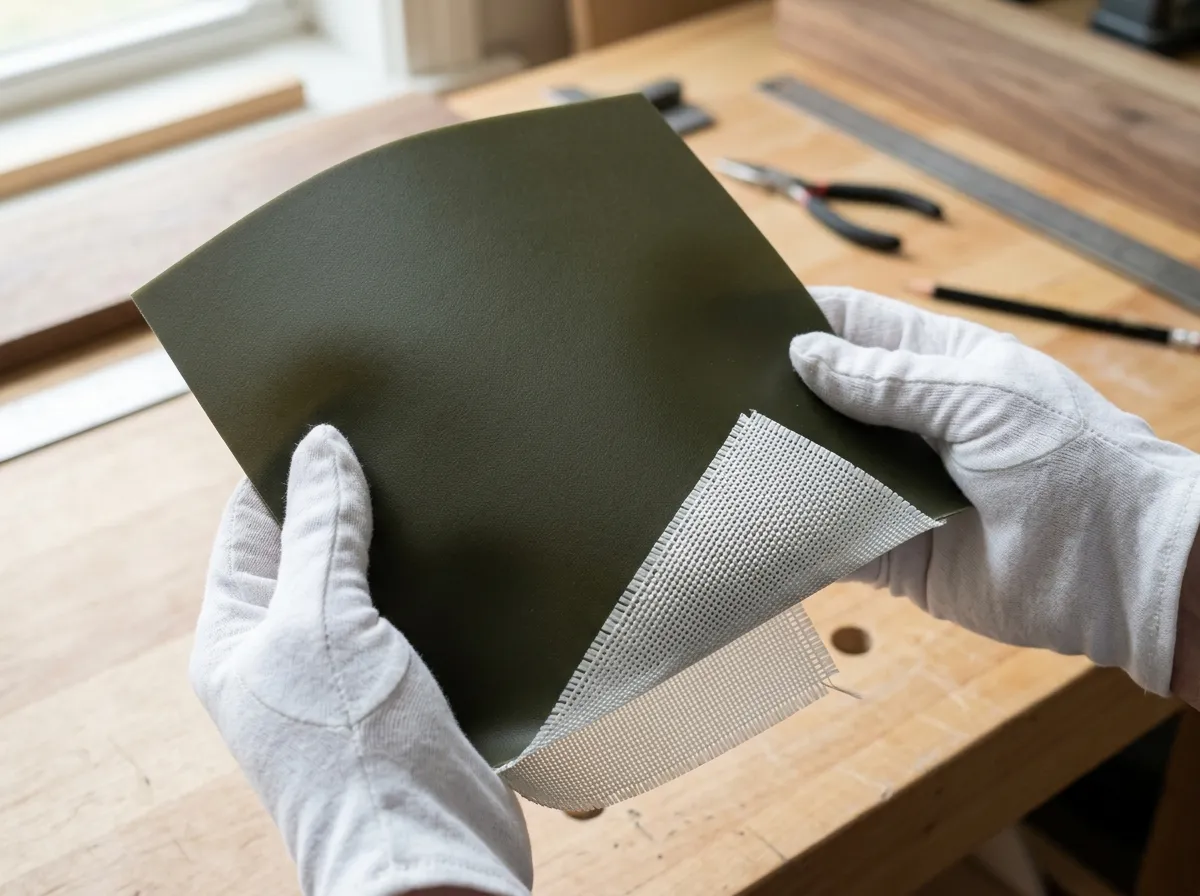

Подложка	Стеклоткань с одной стороны
Связующее	Кремнийорганическое; массовая доля 20–45% (Таблица 3 ТУ)
Массовая доля слюды	Не менее 40% (Таблица 3 ТУ)
Летучие вещества	Не более 2% (Таблица 3 ТУ)
Электрическая прочность в исходном состоянии	≥ 20 кВ/мм (Таблица 3 ТУ)
Электрическая прочность после перегиба	≥ 13 кВ/мм (Таблица 3 ТУ)
Удельное объёмное сопротивление в исходном состоянии	≥ 1·10¹¹ Ом·м (Таблица 3 ТУ)
Сопротивление после 48 ч (23 °C, 93% влажности)	≥ 1·10⁹ Ом·м (Таблица 3 ТУ)
Формат листа — стандарт	600 × 500 мм (±15 мм, п. 1.3 ТУ)
Альтернативные размеры (по согласованию)	300 × 500 мм; 1000 × 1200 мм
Гарантийный срок хранения	6 месяцев с даты изготовления
Методы испытаний	ГОСТ Р 50623-93 (МЭК 371-2-87)

Сравнение Г1СК с другими марками ТУ 273314-003-32394549-2018

Наша ТУ нормирует пять марок гибкого слюдинита: Г1СК, Г2СК, Г1СКН, Г2СКН, ГСКВ. Они отличаются количеством подложек, рабочей температурой и электропрочностью в исходном состоянии.

Марка	Подложка	Толщины, мм	Рабочая t°	Эл. прочность исходная	Тип по ГОСТ 26103-84
Г1СК	Одна сторона	0,10–1,00	180 °C (H)	≥ 20 кВ/мм	415-1
Г2СК	Две стороны	0,20–1,00	180 °C (H)	≥ 28 кВ/мм	415-2
Г1СКН	Одна сторона	0,10; 0,12; 0,15	200 °C	≥ 20 (0,10) / 30 (0,12–0,15) кВ/мм	415-3
Г2СКН	Две стороны	0,20–1,00	200 °C	≥ 30 кВ/мм	415-4
ГСКВ	Одна сторона	0,10–1,00	500 °C	≥ 15 (0,10–0,17) / 22 (0,20–1,00) кВ/мм	—

Данные — Таблица 1 ТУ 273314-003-32394549-2018 и Таблицы 2–6 (технические характеристики по маркам).

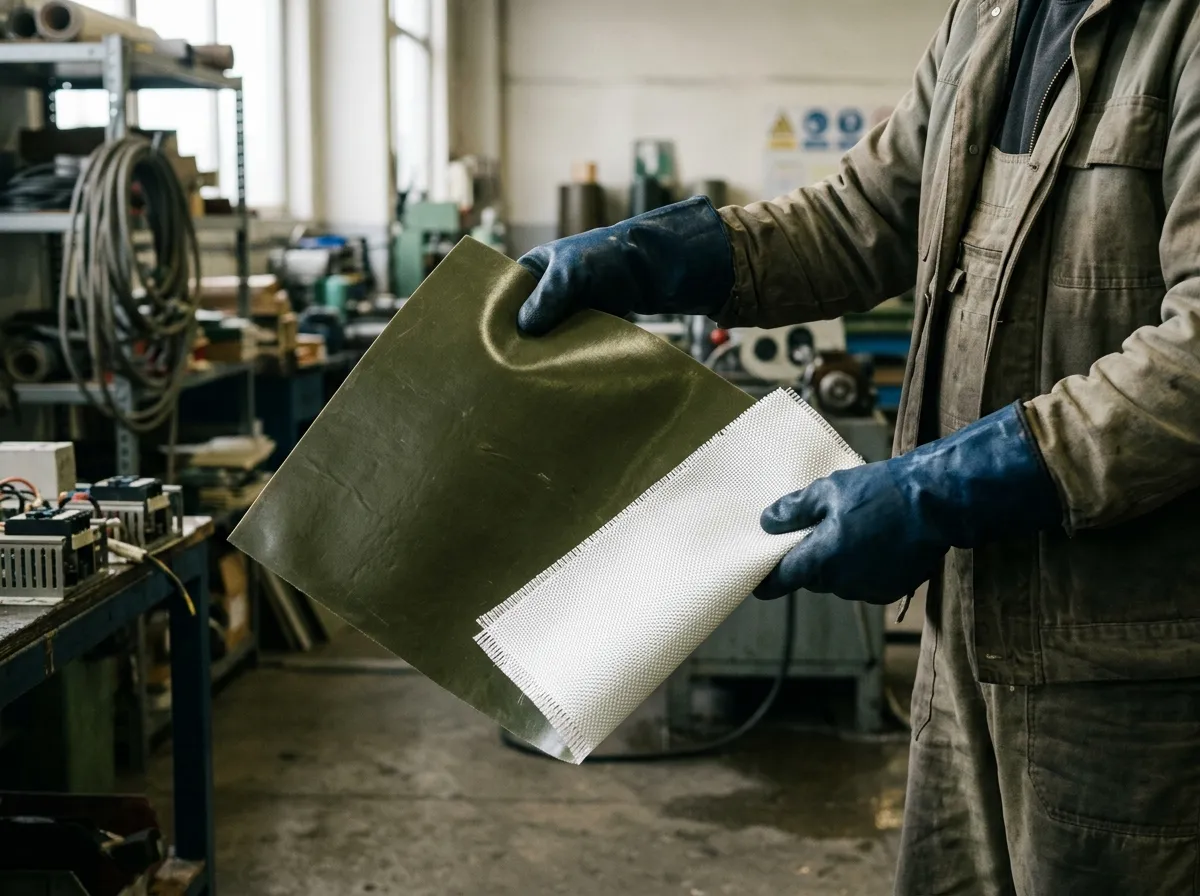

Где применяется Г1СК

Г1СК — основная марка гибкого слюдинита класса H (180 °C) для пазовой изоляции статоров и роторов электрических машин: асинхронные электродвигатели 0,4–10 кВ, крановые и вентильные электродвигатели, тяговые электромашины с изоляцией класса H, компрессорные установки, электродвигатели вентиляторов промышленного назначения. Класс H соответствует большинству современных серийных машин переменного тока, поэтому Г1СК покрывает основную потребность в пазовой изоляции на предприятиях ремонта и сервисного обслуживания электродвигателей.

Применение в межвитковой изоляции — обмотки статоров и роторов электрических машин с длительной температурой 155–180 °C: электродвигатели мощностью до 1 МВт, крановые электроприводы с перегрузками, тяговые двигатели локомотивов серии ТЭП, ТЭМ, судовые электрогенераторы. Для компактных пазов применяют тонкие толщины Г1СК (0,10 и 0,15 мм), для корпусной и междуфазной изоляции высоковольтных машин 6–10 кВ — 0,25–0,50 мм в многослойной укладке.

Ключевое преимущество Г1СК относительно двусторонних марок (Г2СК) — меньший коэффициент термосопротивления изоляции. Одна подложка стеклоткани лучше отводит тепло от обмотки к сердечнику, что важно для электромашин с пиковыми нагрузками. При этом механическая прочность Г1СК достаточна для стандартных режимов укладки в пазу при изгибах радиусом от 5 мм — это подтверждается требованием п. 3.3 ТУ: «Гибкий слюдинит должен быть гибким в условиях комнатной среды по ГОСТ 6433.1».

Как выбрать толщину Г1СК

Выбор толщины Г1СК определяется расчётным рабочим напряжением, конструктивными зазорами в пазу и коэффициентом запаса электрической прочности. Все 12 толщин нормированы п. 1.4 ТУ 273314-003-32394549-2018:

• 0,10 мм — минимальная толщина; для пазовой изоляции малогабаритных электродвигателей до 660 В, межвитковая прокладка в компактных статорах.
• 0,15 мм — основная рабочая толщина; универсальный выбор для пазовой изоляции серийных электродвигателей класса H до 1 кВ.
• 0,20 мм — для пазовой и корпусной изоляции в машинах 1–3 кВ, рекомендуется при высоких градиентах напряжения между слоями обмотки.
• 0,25 мм — корпусная и междуфазная изоляция в машинах 3–6 кВ, многослойные пакеты с лаковой промазкой между слоями.
• 0,30 мм — высоковольтная изоляция 6–10 кВ в составе многослойной укладки.
• 0,40 и 0,50 мм — корпусная изоляция высоковольтных электромашин 6–10 кВ, компенсация механических нагрузок в пазах тяговых двигателей.
• 0,60–1,00 мм — усиленная корпусная изоляция, специальные применения в электроприводах с жёсткими требованиями к ресурсу.

Для многослойной укладки суммарная толщина изоляции набирается из нескольких листов с промазкой лаком КО-916К или ГФ-95 между слоями — каждый слой обеспечивает не менее 50% испытательного напряжения. Для высоковольтных машин 10+ кВ практикуется сочетание Г1СК 0,30–0,50 мм с подкладочной бумагой или микалентой.

Условное обозначение при заказе

По п. 1.2 ТУ 273314-003-32394549-2018 в обозначение гибкого слюдинита должны входить: наименование марки, номинальная толщина и обозначение технических условий. Примеры:

0,10 мм, пазовая изоляция электродвигателей 0,4 кВ	Слюдинит Г1СК 0,10 ТУ 273314-003-32394549-2018
0,15 мм, стандартная рабочая толщина	Слюдинит Г1СК 0,15 ТУ 273314-003-32394549-2018
0,40 мм (пример из п. 1.2 ТУ)	Слюдинит Г1СК 0,40 ТУ 273314-003-32394549-2018
Эквивалент по базовому ГОСТу	Гибкий слюдяной материал тип 415-1 ГОСТ 26103-84, 0,15 мм

Частые вопросы о Г1СК

Чем Г1СК отличается от Г2СК?

Обе марки — класс H (180 °C) по нашей ТУ. Главное отличие — количество подложек стеклоткани: у Г1СК одна, у Г2СК две. Из-за двусторонней подложки у Г2СК выше исходная электрическая прочность (≥28 кВ/мм против ≥20 кВ/мм у Г1СК, Таблицы 3 и 4 ТУ) и электропрочность после перегиба (≥21 кВ/мм против ≥13 кВ/мм). По диапазону толщин Г2СК начинается с 0,20 мм (у Г1СК — от 0,10 мм) — двусторонняя подложка конструктивно не позволяет получить лист тоньше 0,20 мм. Выбор между марками: Г1СК для компактной пазовой изоляции и массовых электромашин, Г2СК для мест с повышенной электропрочностью (высоковольтная изоляция, тяговые применения).

Как соотносятся Г1СК по нашей ТУ и тип 415-1 по ГОСТ 26103-84?

Г1СК — наше фирменное обозначение по ТУ 273314-003-32394549-2018, соответствующее типу 415-1 по ГОСТ 26103-84. Базовый ГОСТ в Таблице 1 нормирует для 415-1 длительную рабочую температуру 155 °C (класс F) и диапазон толщин 0,10–0,30 мм. Наша ТУ расширяет характеристики: рабочая температура 180 °C (класс H), диапазон толщин 0,10–1,00 мм. Оба документа действуют одновременно — преамбула ТУ прямо требует соответствия ГОСТ 26103-84 и дополнительно — требованиям ТУ.

Какие размеры листа Г1СК доступны?

Стандартный формат листа по п. 1.3 ТУ 273314-003-32394549-2018 — 600 × 500 мм (с предельными отклонениями ±15 мм). Дополнительно по согласованию изготавливаются листы 300 × 500 мм (для компактных пазов и мелких ремонтных партий) и 1000 × 1200 мм (для крупных электромашин с большим лобовым контуром). Заказ нестандартного размера — после обсуждения с менеджером, минимальная партия и сроки уточняются индивидуально.

Чем слюдинитовая бумага отличается от слюдопластовой?

По ГОСТ 26858-86 слюдинитовая бумага (типы 1-2) получается термохимической обработкой слюдяного сырья (нагрев 900–960 °C + раскисление раствором кислоты) — даёт плотную структуру с высокой электрической прочностью на единицу толщины. Слюдопластовая бумага (типы 3-4) — гидромеханическое расщепление слюды без термообработки — мягче, с меньшей плотностью. Слюдиниты (Г1СК, Г2СК и др.) дают более предсказуемую изоляцию в компактных пазах; слюдопласты — при больших объёмах укладки, где важнее пропитываемость.

Как правильно записать Г1СК при заказе в спецификации?

По п. 1.2 ТУ: наименование марки + толщина + обозначение ТУ. Пример: «Слюдинит Г1СК 0,15 ТУ 273314-003-32394549-2018, 10 кг». В межведомственной спецификации допустимо указывать через базовый ГОСТ: «Гибкий слюдяной материал тип 415-1 ГОСТ 26103-84, толщина 0,15 мм». Оба варианта принимаются при входном контроле.

Какой гарантийный срок хранения у Г1СК и что делать после его истечения?

Гарантийный срок хранения Г1СК — 6 месяцев с даты изготовления (соответствует базовому ГОСТ 26103-84). При соблюдении условий хранения (см. ниже) материал может использоваться и в течение 12 месяцев со дня изготовления. По истечении гарантийного срока материал допустим к применению только после проверки на соответствие ТУ: пробы на электропрочность до и после перегиба, измерение массовых долей. Если показатели в норме — материал используется без ограничений.

Можно ли хранить Г1СК в неотапливаемом складе?

Нет. По п. 7.7 ТУ слюдинит должен храниться «в закрытом сухом помещении на стеллажах на расстоянии от пола не менее 5 см и не менее 1 м от действующих отопительных и нагревательных приборов». Перед применением материал выдерживается не менее 24 ч в отапливаемом помещении при температуре не ниже +10 °C. Отрицательные температуры при хранении приводят к конденсации влаги на листах после занесения в тёплое помещение и снижению электропрочности после перегиба.

Купить Г1СК — цена и условия поставки

ООО «ИзолитПром» производит и отгружает слюдинит гибкий Г1СК по ТУ 273314-003-32394549-2018 со склада в Красноярске. Цена Г1СК рассчитывается под заказ — зависит от толщины, объёма партии, формата (лист или нарезка под размер). Доступны 12 нормативных толщин (0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм) и три размера листа: 600 × 500 мм (стандарт по п. 1.3 ТУ), 300 × 500 мм и 1000 × 1200 мм (по согласованию).

В каждой партии — паспорт качества и сертификат соответствия ТУ 273314-003-32394549-2018. Приёмо-сдаточные испытания проводятся по показателям Таблицы 3 ТУ (электропрочность до и после перегиба, массовые доли слюды и связующего) на двух листах из партии. Периодические испытания — не реже раза в 3 месяца (п. 5.5 ТУ). Упаковка: каждый лист — в битумированной/парафинированной/водонепроницаемой бумаге, партия — в дощатый или фанерный ящик по ГОСТ 2991/5959, масса брутто до 50 кг. Доставка по России — ПЭК, «Деловые Линии», СДЭК.

Купить Г1СК, запросить спецтолщину или паспортные значения по конкретной партии — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
