Слюдинит листовой гибкий Г1СКН — купить от производителя

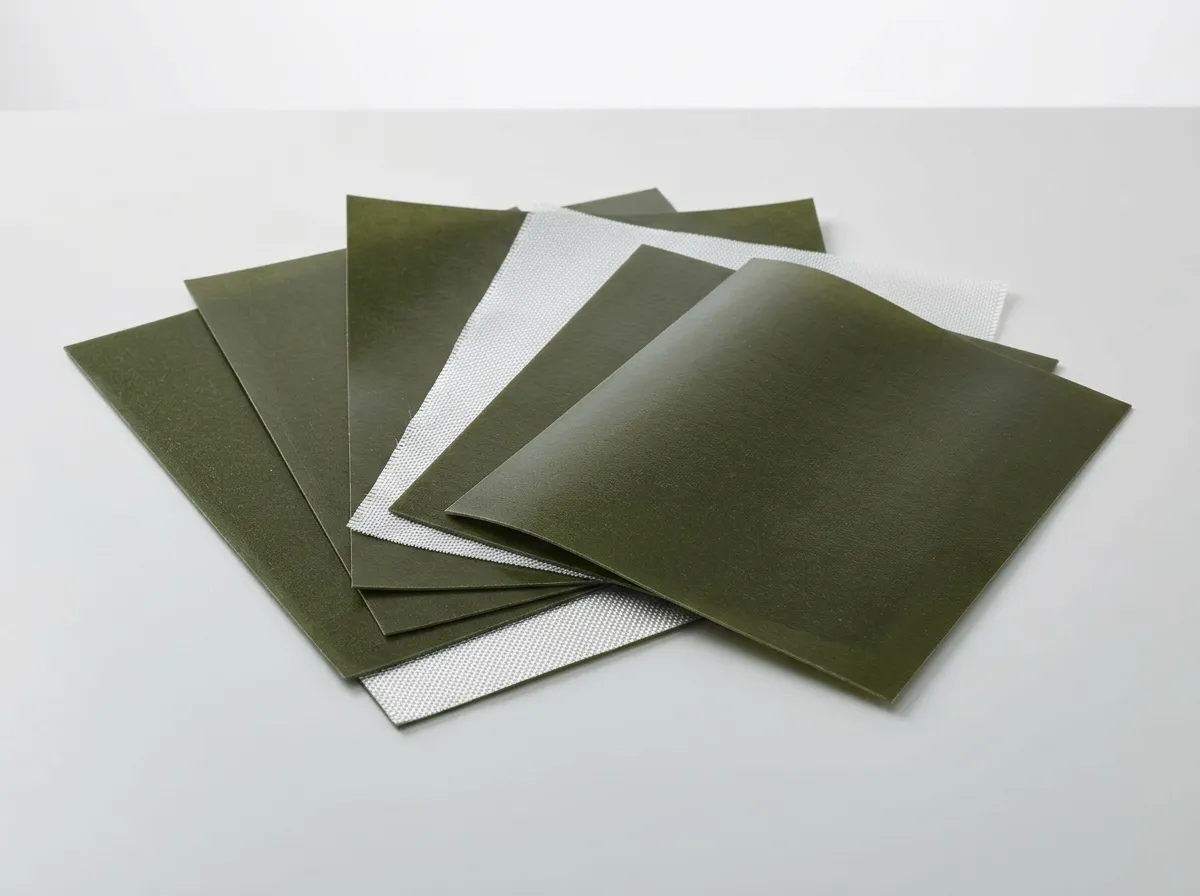

Слюдинит листовой гибкий Г1СКН по ТУ 273314-003-32394549-2018 — нагревостойкий гибкий слюдяной материал с длительной рабочей температурой до 300 °C, предназначенный для пазовой и межвитковой изоляции электрических машин специального назначения, работающих при повышенных температурах. Производится из слюдинитовой бумаги по ГОСТ 26858-86 на кремнийорганическом связующем с пониженным содержанием органических компонентов (буква «Н» в названии — нагревостойкий) и односторонней стеклотканевой подложкой. По ГОСТ 26103-84 Г1СКН соответствует типу 415-3 (Таблица 1: толщины 0,10–0,30 мм, рабочая температура 300 °C, назначение — пазовая и межвитковая изоляция электрических машин). Купить Г1СКН — ООО «ИзолитПром», Красноярск: 3 нормативных толщины (0,10; 0,12; 0,15 мм), три размера листа (600×500 стандарт, 300×500 и 1000×1200 по согласованию). Паспорт качества и сертификат соответствия ТУ — в комплекте с каждой партией.

Что означает марка Г1СКН

Расшифровка по пункту 1.1 ТУ 273314-003-32394549-2018:

«В наименовании марок слюдинита буквы и цифры означают: Г — гибкий; С — слюдинит; 1 — одна подложка из стеклоткани, 2 — две подложки из стеклоткани; К — кремнийорганическое связующее; Н — нагревостойкий, В — высоконагревостойкий.»

• Г — гибкий (группа 4 по ГОСТ 26103-84)
• 1 — одна подложка из стеклоткани
• С — слюдинитовая бумага по ГОСТ 26858-86 (термохимическая обработка)
• К — кремнийорганическое связующее
• Н — нагревостойкий: пониженное содержание органических добавок и термостабильное связующее, рассчитанное на длительную работу при 300 °C

По ГОСТ 26103-84 (Таблица 1) Г1СКН соответствует типу 415-3 — «гибкий слюдяной материал с толщиной 0,10–0,30 мм, длительной рабочей температурой 300 °C, назначение — пазовая и межвитковая изоляция электрических машин». Это значительно выше, чем у базовых Г1СК (155–180 °C, тип 415-1) и Г2СК (180 °C, тип 415-2) — переход на нагревостойкое исполнение даёт запас 120–145 °C по длительной температуре.

Что даёт буква «Н» — особенности нагревостойкого исполнения

В Г1СКН относительно базового Г1СК применены три ключевых модификации:

• Термостабильное связующее — кремнийорганическая смола подобрана с учётом сохранения механических и электрических свойств при 300 °C. Стандартное кремнийорганическое связующее Г1СК класса H рассчитано на 180 °C и при длительной работе свыше 200 °C начинает деградировать.
• Понижено содержание летучих и склонных к окислению добавок — это снижает скорость старения связующего при высоких температурах. Массовые доли по Таблице 5 ТУ для Г1СКН те же, что у Г1СК (связующее 20–45%, слюда ≥40%, летучие ≤2%), но компонентный состав адаптирован под 300 °C.
• Расширенные испытания при повышенной температуре — Таблица 5 ТУ требует измерения электрической прочности при 200 °C (≥10 кВ/мм) и после прогрева при 200 °C в течение 24 часов (≥15 кВ/мм). У базового Г1СК эти показатели не нормируются — испытания проводятся только в условиях комнатной среды.

Практический смысл: Г1СКН рассчитан на узкие, но критичные применения в электромашинах с пиковыми перегревами и в высокотемпературных средах — тяговые электродвигатели локомотивов с регулярными перегрузками, обмотки в установках с предельным температурным режимом, электрические аппараты в металлургических и нефтегазовых производствах. Когда штатная рабочая температура превышает 200 °C — Г1СК уже не подходит, и единственный массово доступный вариант на слюдинитовой основе — Г1СКН (или его двусторонний аналог Г2СКН).

Узкий диапазон толщин (только 0,10; 0,12; 0,15 мм) — также особенность нагревостойкого исполнения. Толстые листы Г1СКН в стандартный ассортимент не входят: для конструкционных применений с температурой 300+ °C используется ГСКВ (диапазон 0,10–5,0 мм, до 500 °C). Если требуется тонкая нагревостойкая изоляция — Г1СКН; если усиленная конструкционная — ГСКВ.

Технические характеристики Г1СКН

В Таблице 5 ТУ нормы разделены на две группы по толщине: 0,10 мм отдельно, 0,12 и 0,15 мм совместно. Электрическая прочность 0,12–0,15 мм выше, чем у 0,10 мм — это связано с пропорцией стеклотканевой подложки в общей толщине листа (тонкие листы имеют больше доли подложки, что снижает интегральную электропрочность бумажного слоя).

Производственный стандарт	ТУ 273314-003-32394549-2018 (ООО «ИзолитПром»)
Базовый ГОСТ	ГОСТ 26103-84 (Таблица 1, тип 415-3)
Длительно допустимая рабочая температура	300 °C (Таблица 1 ТУ 273314-003-32394549-2018)
Нормативные толщины (п. 1.4 ТУ)	0,10; 0,12; 0,15 мм
Среднее предельное отклонение толщины	±0,02 мм (Таблица 5 ТУ)
Предельное отклонение в отдельных точках	±0,03 мм (Таблица 5 ТУ)
Слюдяная бумага	Слюдинитовая бумага по ГОСТ 26858-86 (типы 1 и 2, термохимическая обработка)

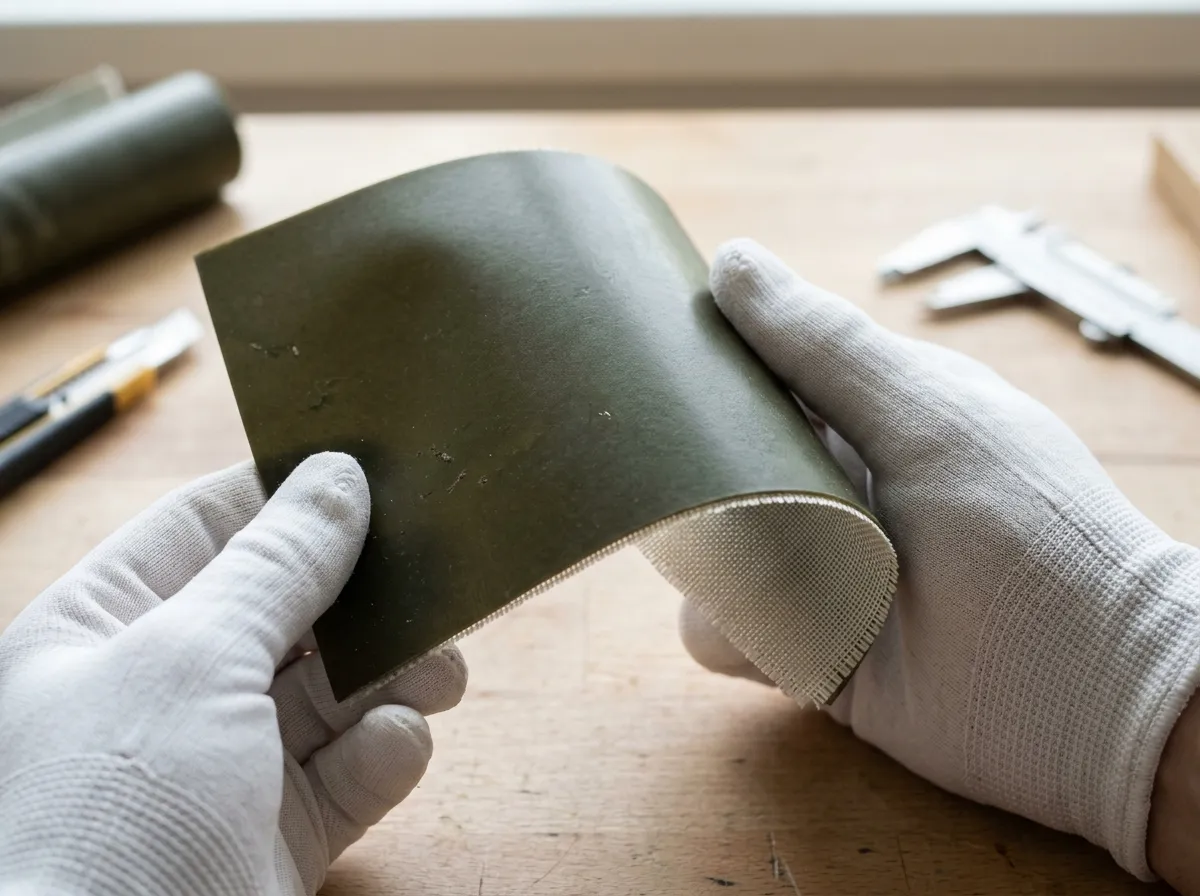

Подложка	Стеклоткань с одной стороны
Связующее	Термостабильное кремнийорганическое; массовая доля 20–45% (Таблица 5 ТУ)
Массовая доля слюды	Не менее 40% (Таблица 5 ТУ)
Летучие вещества	Не более 2% (Таблица 5 ТУ)
Электрическая прочность исходная (0,10 мм)	≥ 20 кВ/мм (Таблица 5 ТУ)
Электрическая прочность исходная (0,12; 0,15 мм)	≥ 30 кВ/мм (Таблица 5 ТУ)
Электрическая прочность после перегиба	≥ 10 кВ/мм (Таблица 5 ТУ, для всех толщин)
Электрическая прочность при 200 °C	≥ 10 кВ/мм (специальное испытание Таблицы 5 ТУ)
Электрическая прочность после 24 ч прогрева при 200 °C	≥ 15 кВ/мм (специальное испытание Таблицы 5 ТУ)
Удельное объёмное сопротивление в исходном состоянии	≥ 1·10¹¹ Ом·м (Таблица 5 ТУ)
Сопротивление после 48 ч (23 °C, 93% влажности)	≥ 1·10⁹ Ом·м (Таблица 5 ТУ)
Формат листа — стандарт	600 × 500 мм (±15 мм, п. 1.3 ТУ)
Альтернативные размеры (по согласованию)	300 × 500 мм; 1000 × 1200 мм
Гарантийный срок хранения	6 месяцев с даты изготовления
Методы испытаний	ГОСТ Р 50623-93 (МЭК 371-2-87)

Сравнение Г1СКН с другими марками ТУ 273314-003-32394549-2018

Марка	Подложка	Толщины, мм	Рабочая t°	Эл. прочность исходная	Тип по ГОСТ 26103-84
Г1СК	Одна сторона	0,10–1,00	180 °C (H)	≥ 20 кВ/мм	415-1
Г2СК	Две стороны	0,20–1,00	180 °C (H)	≥ 28 кВ/мм	415-2
Г1СКН	Одна сторона	0,10; 0,12; 0,15	300 °C	≥ 20 (0,10) / 30 (0,12–0,15) кВ/мм	415-3
Г2СКН	Две стороны	0,20–1,00	300 °C	≥ 30 кВ/мм	415-4
ГСКВ	Одна сторона	0,10–5,00	500 °C	≥ 15 (0,10–0,17) / 22 (0,20–1,00) кВ/мм	—

Где применяется Г1СКН

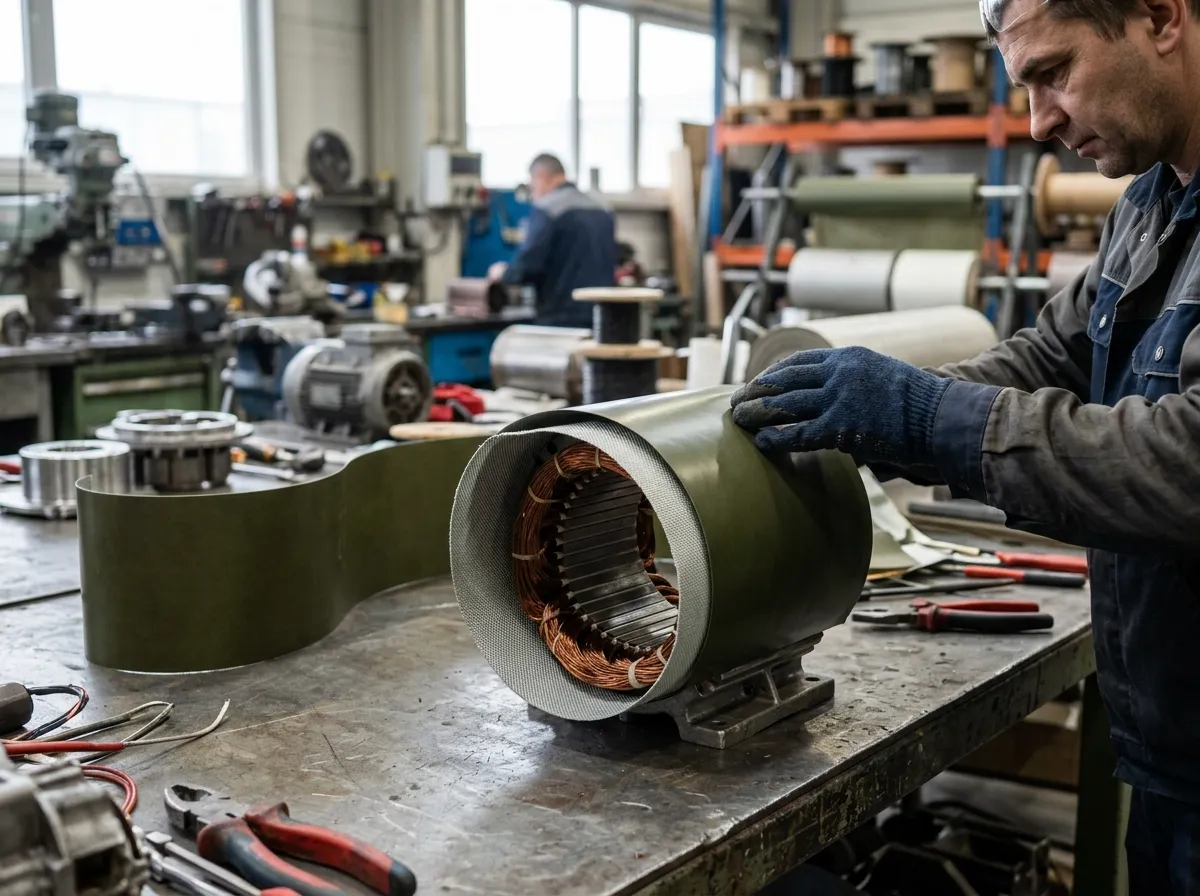

Г1СКН используется в задачах, где штатная рабочая температура изоляции превышает 180 °C и приближается к 300 °C — это уже не базовый класс H, а нагревостойкое исполнение. Типовые применения: тяговые электродвигатели с регулярными пиковыми перегревами (локомотивы, электровозы серий ЭП, ВЛ; рудничные электровозы), обмотки в металлургических установках (приводы прокатных станов, миксеров, ковшевых тележек), электрические машины специального назначения с режимом форсирования (генераторы аварийного питания, спецустановки в нефтепереработке).

Узкий диапазон толщин (0,10–0,15 мм) определяет применение: тонкая пазовая изоляция в компактных пазах статоров с плотной обмоткой, межвитковая прокладка обмоток с высоким коэффициентом заполнения, изоляция катушек возбуждения в высокотемпературных машинах. Для усиленной конструкционной изоляции при 300 °C — переход на двусторонний Г2СКН с толщинами 0,20–1,00 мм.

Ключевая особенность Г1СКН относительно стандартных марок класса H — специальные испытания при повышенной температуре. Г1СКН проходит лабораторную проверку электрической прочности при 200 °C (≥10 кВ/мм) и после прогрева при 200 °C в течение 24 ч (≥15 кВ/мм). Это даёт инженеру-проектировщику паспортно гарантированный запас при работе в режимах с длительными перегревами — то, что не подтверждено для Г1СК и Г2СК. При проектировании высокотемпературных электромашин с расчётной температурой обмотки 220–280 °C — паспортные данные Г1СКН делают расчёт изоляции более предсказуемым.

Как выбрать толщину Г1СКН

В Г1СКН всего три нормативные толщины (п. 1.4 ТУ), и каждая имеет свою нишу применения:

• 0,10 мм — самая тонкая толщина; пазовая изоляция в компактных пазах серийных тяговых двигателей с пиковыми перегревами. Электрическая прочность ≥20 кВ/мм (исходная, Таблица 5 ТУ).
• 0,12 мм — промежуточная толщина с повышенной электрической прочностью ≥30 кВ/мм; межвитковая прокладка в статорных катушках высоковольтных тяговых двигателей.
• 0,15 мм — основная рабочая толщина для нагревостойкой изоляции 300 °C; пазовая изоляция в металлургических электроприводах с длительными перегревами, корпусная изоляция в специальных машинах. Электрическая прочность ≥30 кВ/мм (Таблица 5 ТУ).

Если требуется большая толщина с тем же классом нагревостойкости 300 °C — Г2СКН (тип 415-4 ГОСТ 26103-84, толщины 0,20–1,00 мм с двусторонней подложкой). Если требуется ещё более высокая температура — ГСКВ (до 500 °C).

Условное обозначение при заказе

0,10 мм, тонкая пазовая изоляция	Слюдинит Г1СКН 0,10 ТУ 273314-003-32394549-2018
0,12 мм, межвитковая прокладка	Слюдинит Г1СКН 0,12 ТУ 273314-003-32394549-2018
0,15 мм, основная рабочая толщина	Слюдинит Г1СКН 0,15 ТУ 273314-003-32394549-2018
Эквивалент по базовому ГОСТу	Гибкий слюдяной материал тип 415-3 ГОСТ 26103-84, 0,15 мм

Частые вопросы о Г1СКН

Почему у Г1СКН рабочая температура 300 °C, а не 200 °C?

По Таблице 1 ТУ 273314-003-32394549-2018 длительная допустимая рабочая температура Г1СКН — 300 °C, что соответствует типу 415-3 ГОСТ 26103-84 (Таблица 1: 300 °C). Если в каком-то старом источнике или прайсе указано 200 °C — это устаревшие данные или ошибка. Контрольный признак — буква «Н» в названии (нагревостойкий) делает невозможным класс H (180 °C), это уже выше класса по ГОСТ 8865-93. Специальные испытания Таблицы 5 ТУ (электропрочность при 200 °C и после 24 ч прогрева при 200 °C) — лабораторная проверка работоспособности при экстремальном для класса H режиме, что косвенно подтверждает: рабочий ресурс Г1СКН при 300 °C — паспортно нормирован.

Чем Г1СКН отличается от Г1СК?

Конструктивно — то же исполнение (одна стеклотканевая подложка, слюдинитовая бумага, кремнийорганическое связующее). Отличия в рецептуре связующего и составе компонентов — Г1СКН рассчитан на длительную работу при 300 °C (Г1СК — 180 °C, разница 120 °C). Узкий ряд толщин у Г1СКН (только 0,10; 0,12; 0,15 мм) против 12 толщин у Г1СК (0,10–1,00 мм) — нагревостойкое исполнение производят только в самых востребованных тонких толщинах. Электрическая прочность исходная у Г1СКН в толщинах 0,12–0,15 мм выше: ≥30 кВ/мм против ≥20 у Г1СК — это дополнительное преимущество нагревостойкого исполнения. Цена Г1СКН выше Г1СК на 30–50% за счёт термостабильного связующего и пониженного выхода продукции при производстве.

Можно ли использовать Г1СКН вместо Г1СК?

Да, но экономически нецелесообразно. Г1СКН перекрывает все требования Г1СК (большая электропрочность, более широкий температурный запас), но стоит на 30–50% дороже. Замена Г1СК на Г1СКН оправдана только в задачах с обоснованным риском перегрева штатной рабочей температуры выше 180 °C — например, в проектах с возможным форсированием режима. Если документация электромашины требует только класс H (180 °C) — экономически правильнее Г1СК.

Что выбрать для тяговых двигателей — Г1СКН или Г2СКН?

Зависит от требований к электрической прочности и плотности обмотки. Г2СКН — двусторонняя подложка, толщины 0,20–1,00 мм, электропрочность ≥30 кВ/мм; для машин с высоким напряжением (10+ кВ) и плотными обмотками. Г1СКН — односторонняя подложка, толщины 0,10–0,15 мм; для компактных пазов с тесной обмоткой, где важно сохранить заполнение паза медью. Если допустимая толщина пазовой изоляции ≤0,15 мм — выбираем Г1СКН; если ≥0,20 мм и нужна повышенная электропрочность — Г2СКН.

Зачем в ТУ испытания при 200 °C, если рабочая температура 300 °C?

200 °C — стандартизированная контрольная точка для подтверждения нагревостойкости класса выше H. По ГОСТ 8865-93 классы нагревостойкости определяются по контрольным температурам: класс H — 180 °C, классы 200, 220, 250, выше 250 — соответствуют рабочим температурам 200, 220, 250 °C и выше. Испытания Таблицы 5 ТУ при 200 °C проверяют что Г1СКН относится к классу выше H (минимум класс 200). Длительная рабочая температура 300 °C по Таблице 1 ТУ — это уже за пределами стандартных классов ГОСТ 8865-93, поэтому в Таблице 1 указывается напрямую температура, без буквенного класса.

Какие размеры листа Г1СКН доступны?

Стандартный формат — 600 × 500 мм (п. 1.3 ТУ, ±15 мм). Дополнительно по согласованию изготавливаются листы 300 × 500 мм (для компактных пазов и мелких ремонтных партий) и 1000 × 1200 мм (для крупных тяговых электродвигателей). Заказ нестандартного размера — после обсуждения с менеджером, минимальная партия и сроки уточняются индивидуально.

Каков гарантийный срок хранения Г1СКН?

Гарантийный срок хранения — 6 месяцев с даты изготовления. При соблюдении условий хранения (закрытое сухое помещение, температура +10 °C и выше, защита от прямых солнечных лучей и нагревательных приборов) материал может использоваться и в течение 12 месяцев. По истечении гарантийного срока проводится проверка по показателям Таблицы 5 ТУ — электропрочность исходная, после перегиба и при 200 °C, массовые доли. При соответствии нормам — материал применяется без ограничений.

Купить Г1СКН — цена и условия поставки

ООО «ИзолитПром» производит и отгружает слюдинит листовой гибкий нагревостойкий Г1СКН по ТУ 273314-003-32394549-2018 со склада в Красноярске. Цена Г1СКН рассчитывается под заказ — зависит от толщины, объёма партии и формата (лист или нарезка под размер). Доступны 3 нормативных толщины (0,10; 0,12; 0,15 мм) и три размера листа: 600 × 500 мм (стандарт), 300 × 500 мм и 1000 × 1200 мм (по согласованию).

В каждой партии — паспорт качества и сертификат соответствия ТУ 273314-003-32394549-2018. Приёмо-сдаточные испытания включают расширенный набор показателей по Таблице 5 ТУ: электропрочность в исходном состоянии, после перегиба, при 200 °C и после прогрева при 200 °C. Это даёт инженеру дополнительные паспортные данные для расчёта изоляции в нагревостойких применениях.

Купить Г1СКН или запросить паспортные значения по конкретной партии — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
