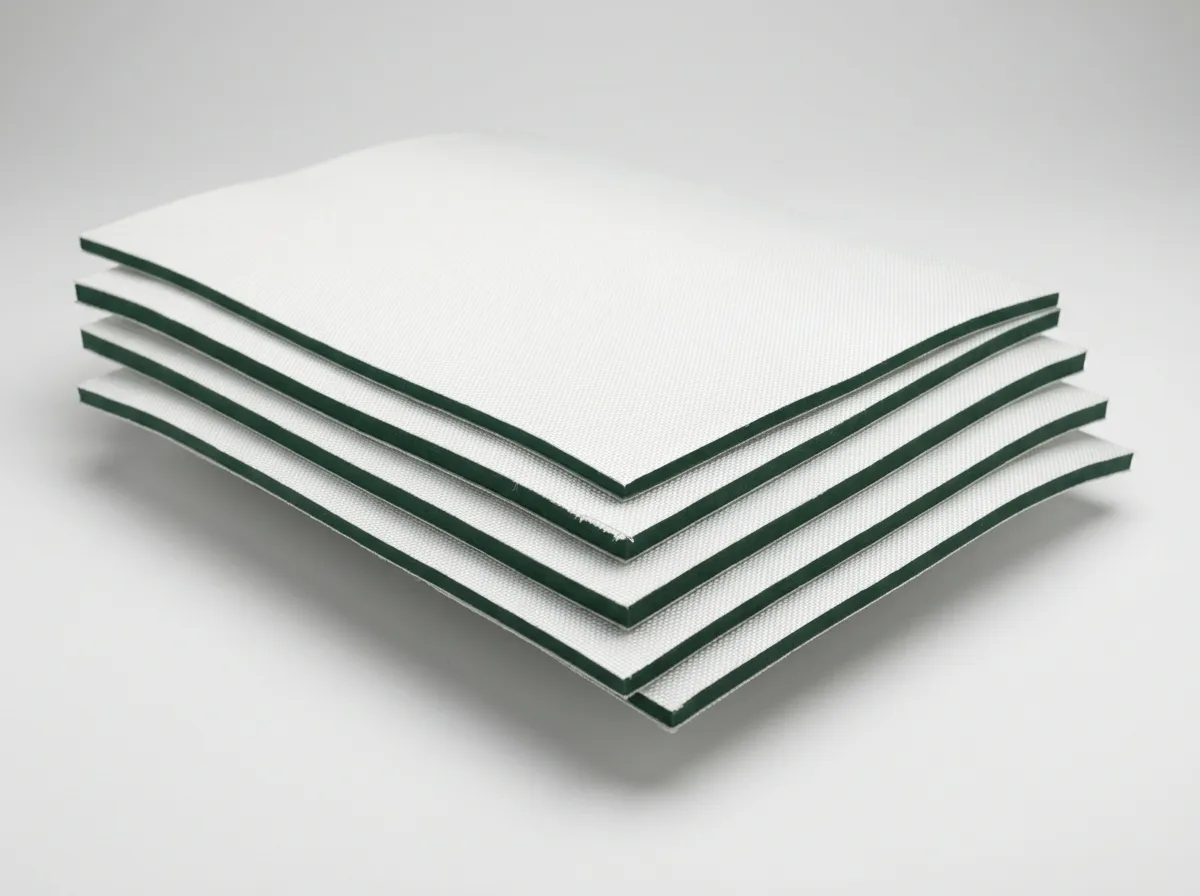

Слюдинит листовой гибкий Г2СК — купить от производителя

Слюдинит листовой гибкий Г2СК по ТУ 273314-003-32394549-2018 — гибкий слюдяной материал класса нагревостойкости H (180 °C) с двусторонней стеклотканевой подложкой, предназначенный для пазовой и межвитковой изоляции электрических машин с повышенными требованиями к электрической прочности. Производится из слюдинитовой бумаги по ГОСТ 26858-86 на кремнийорганическом связующем. Двусторонняя армирующая подложка обеспечивает электрическую прочность ≥28 кВ/мм в исходном состоянии (Таблица 4 ТУ) — это на 40% выше, чем у односторонней марки Г1СК (≥20 кВ/мм). По ГОСТ 26103-84 Г2СК соответствует типу 415-2 (Таблица 1: толщины 0,20–0,35 мм, рабочая температура 180 °C). Наша ТУ расширяет нормативный диапазон толщин до 1,00 мм. Купить Г2СК — ООО «ИзолитПром», Красноярск: 10 нормативных толщин (0,20–1,00 мм), три размера листа (600×500 стандарт, 300×500 и 1000×1200 по согласованию). Паспорт качества и сертификат соответствия ТУ — в комплекте с каждой партией.

Что означает марка Г2СК

Буквенно-цифровое обозначение расшифровывается по пункту 1.1 ТУ 273314-003-32394549-2018:

«В наименовании марок слюдинита буквы и цифры означают: Г — гибкий; С — слюдинит; 1 — одна подложка из стеклоткани, 2 — две подложки из стеклоткани; К — кремнийорганическое связующее; Н — нагревостойкий, В — высоконагревостойкий.»

• Г — гибкий (группа 4 по ГОСТ 26103-84, тип 4ХХ)
• 2 — две подложки из стеклоткани (армирование с двух сторон листа)
• С — слюдинитовая бумага (тип 1 или 2 по ГОСТ 26858-86, термохимическая обработка слюдяного сырья)
• К — кремнийорганическое связующее

По ГОСТ 26103-84 (Таблица 1) Г2СК соответствует типу 415-2 — «гибкий слюдяной материал с толщиной 0,20–0,35 мм, длительной рабочей температурой 180 °C, назначение — пазовая и межвитковая изоляция электрических машин». Наша ТУ 273314-003-32394549-2018 расширяет нормативный диапазон толщин с верхней границей до 1,00 мм при сохранении рабочей температуры класса H — это даёт инженерам возможность применять Г2СК в задачах, для которых базовый ГОСТ предусматривает только тип 415-2 (тонкие листы) или тип 425 (более широкий диапазон, но без двусторонней армирующей подложки).

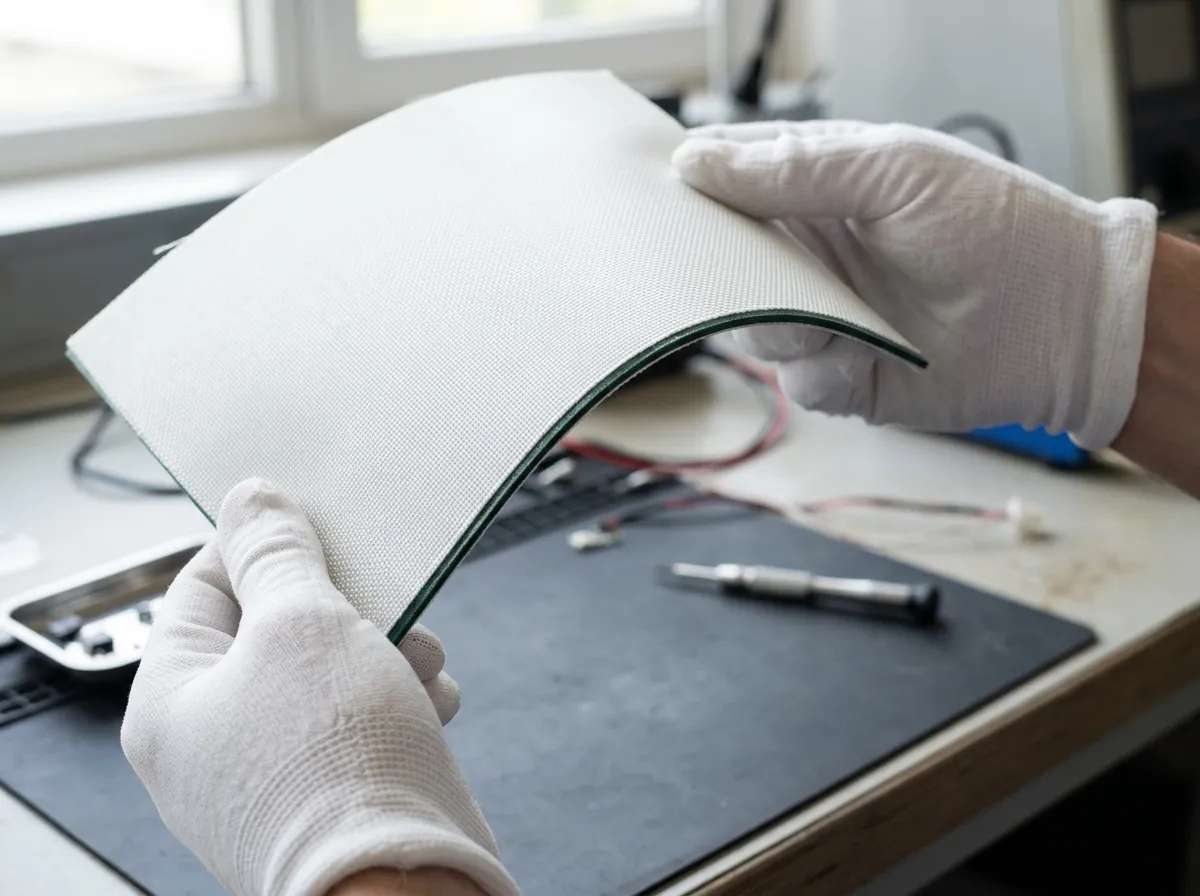

Когда выбирать Г2СК, а не Г1СК

Г2СК отличается от Г1СК единственным конструктивным признаком — двусторонней стеклотканевой подложкой (одна подложка у Г1СК vs две у Г2СК). Этот признак влияет на три ключевых параметра:

• Электрическая прочность в исходном состоянии — у Г2СК ≥28 кВ/мм (Таблица 4 ТУ) против ≥20 кВ/мм у Г1СК. Двусторонняя армирующая подложка снижает риск пробоя по краям листа и при неравномерном прижатии в пазу.
• Электрическая прочность после перегиба — ≥21 кВ/мм у Г2СК против ≥13 кВ/мм у Г1СК. Это критично для машин с динамическими нагрузками: тяговые двигатели, крановые электроприводы, генераторы с сезонной балансировкой.
• Минимальная толщина 0,20 мм (вместо 0,10 у Г1СК) — двусторонняя подложка конструктивно не позволяет сделать лист тоньше: суммарная толщина двух стеклотканей + слюдинитовой бумаги в среднем составляет 0,15–0,18 мм, поэтому нижняя граница толщины Г2СК — 0,20 мм по Таблице 1 ТУ.

Практический выбор: Г2СК — для задач с повышенной электрической нагрузкой (высоковольтная пазовая изоляция 6–10 кВ, тяговые двигатели локомотивов, крановые электроприводы с пиковыми нагрузками). Г1СК — для массовой серийной пазовой изоляции 0,4–6 кВ, где электрической прочности 20 кВ/мм достаточно, и предпочтительнее лучший теплоотвод от обмотки к сердечнику через единственную подложку.

По цене Г2СК на 25–40% дороже Г1СК (двойная стеклоткань + удвоенный расход связующего на пропитку). Замена Г1СК на Г2СК — оправдана только в задачах с обоснованным запасом по электропрочности; обратная замена недопустима в местах, где документация требует двусторонней армирующей подложки.

Технические характеристики Г2СК

Производственный стандарт	ТУ 273314-003-32394549-2018 (ООО «ИзолитПром»)
Базовый ГОСТ	ГОСТ 26103-84 (Таблица 1, тип 415-2)
Длительно допустимая рабочая температура	180 °C (класс H) — Таблица 1 ТУ 273314-003-32394549-2018
Диапазон толщин по ТУ	0,20–1,00 мм (10 нормативных толщин)
Нормативный ряд толщин (п. 1.4 ТУ)	0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм
Среднее предельное отклонение толщины	±0,03 мм (Таблица 4 ТУ)
Предельное отклонение в отдельных точках	±0,04 мм (Таблица 4 ТУ)
Слюдяная бумага	Слюдинитовая бумага по ГОСТ 26858-86 (типы 1 и 2, термохимическая обработка)
Подложка	Стеклоткань с двух сторон
Связующее	Кремнийорганическое; массовая доля 20–45% (Таблица 4 ТУ)
Массовая доля слюды	Не менее 40% (Таблица 4 ТУ)
Летучие вещества	Не более 2% (Таблица 4 ТУ)
Электрическая прочность в исходном состоянии	≥ 28 кВ/мм (Таблица 4 ТУ) — на 40% выше, чем у Г1СК
Электрическая прочность после перегиба	≥ 21 кВ/мм (Таблица 4 ТУ)
Удельное объёмное сопротивление в исходном состоянии	≥ 1·10¹¹ Ом·м (Таблица 4 ТУ)
Сопротивление после 48 ч (23 °C, 93% влажности)	≥ 1·10⁹ Ом·м (Таблица 4 ТУ)
Формат листа — стандарт	600 × 500 мм (±15 мм, п. 1.3 ТУ)
Альтернативные размеры (по согласованию)	300 × 500 мм; 1000 × 1200 мм
Гарантийный срок хранения	6 месяцев с даты изготовления
Методы испытаний	ГОСТ Р 50623-93 (МЭК 371-2-87)

Сравнение Г2СК с другими марками ТУ 273314-003-32394549-2018

Наша ТУ нормирует пять марок гибкого слюдинита: Г1СК, Г2СК, Г1СКН, Г2СКН, ГСКВ. Они отличаются количеством подложек, рабочей температурой и электропрочностью в исходном состоянии.

Марка	Подложка	Толщины, мм	Рабочая t°	Эл. прочность исходная	Тип по ГОСТ 26103-84
Г1СК	Одна сторона	0,10–1,00	180 °C (H)	≥ 20 кВ/мм	415-1
Г2СК	Две стороны	0,20–1,00	180 °C (H)	≥ 28 кВ/мм	415-2
Г1СКН	Одна сторона	0,10; 0,12; 0,15	300 °C	≥ 20 (0,10) / 30 (0,12–0,15) кВ/мм	415-3
Г2СКН	Две стороны	0,20–1,00	300 °C	≥ 30 кВ/мм	415-4
ГСКВ	Одна сторона	0,10–5,00	500 °C	≥ 15 (0,10–0,17) / 22 (0,20–1,00) кВ/мм	—

Данные — Таблица 1 ТУ 273314-003-32394549-2018 и Таблицы 2–6 (технические характеристики по маркам).

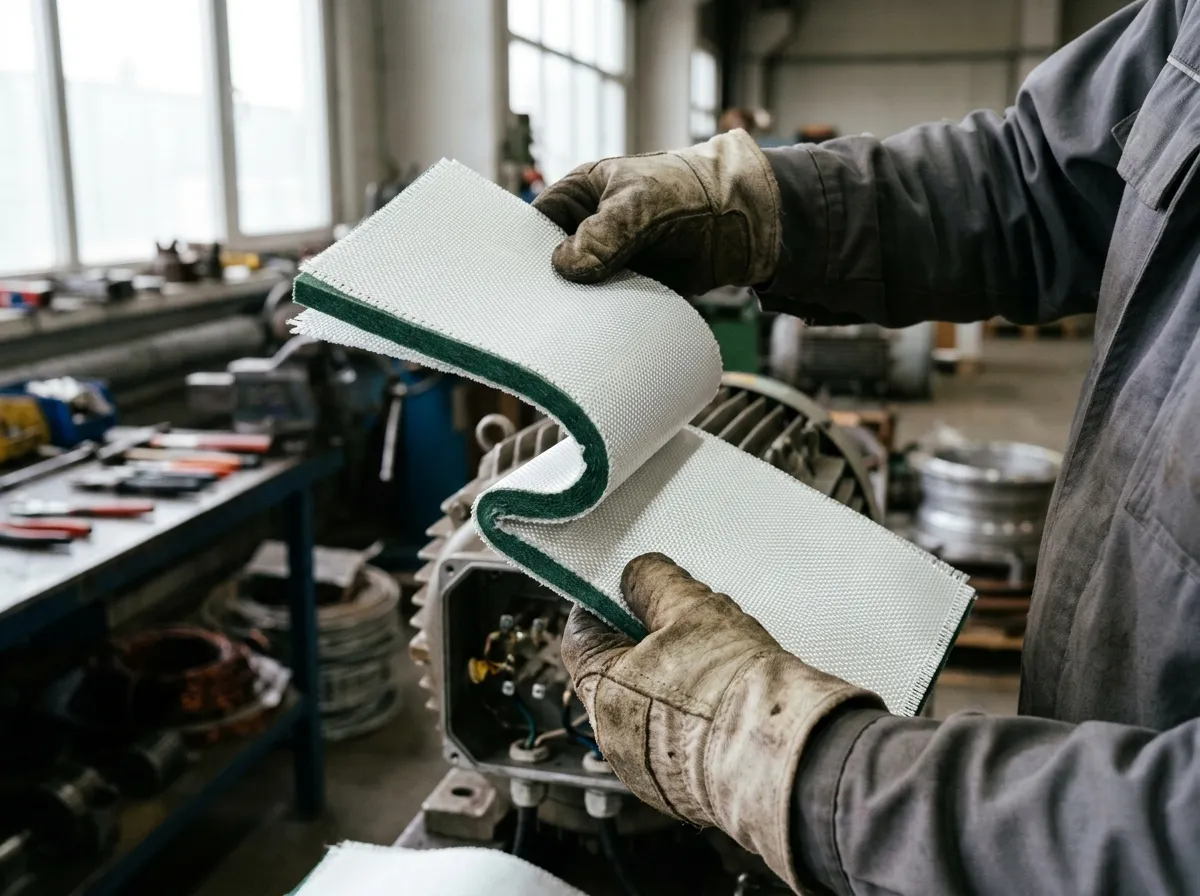

Где применяется Г2СК

Г2СК — материал выбора для пазовой изоляции электромашин с повышенными требованиями к электрической прочности. Двусторонняя армирующая подложка из стеклоткани обеспечивает запас по пробивному напряжению и устойчивость к механическим повреждениям при укладке в паз. Типовые применения: тяговые электродвигатели локомотивов и электровозов (серии ТЭП, ТЭМ, ВЛ, ЭП), крановые электродвигатели с переменной нагрузкой, электродвигатели прокатных станов и металлургических установок, генераторы с регулярным режимом запуск-остановка.

Применение в высоковольтной изоляции 6–10 кВ — корпусная и междуфазная прокладка обмоток в составе многослойного пакета. Электрическая прочность Г2СК ≥28 кВ/мм (исходная) и ≥21 кВ/мм (после перегиба) даёт расчётный коэффициент запаса 2,5–3,5 для рабочих градиентов 8–10 кВ/мм при напряжении 10 кВ — это базовое значение для проектирования высоковольтных машин класса H. В комбинации с лаком КО-916К или ГФ-95 между слоями Г2СК образует прочное изоляционное покрытие с расчётным ресурсом 30+ лет при стандартных условиях эксплуатации.

Двусторонняя подложка имеет недостаток — повышенный коэффициент термосопротивления изоляции: тепло от обмотки к сердечнику отводится хуже, чем через одностороннюю подложку Г1СК. Поэтому в задачах с длительными перегревами и без принудительного охлаждения предпочтительнее Г1СК (несмотря на меньшую электропрочность). Г2СК — для машин с активным охлаждением и кратковременными пиковыми нагрузками.

Как выбрать толщину Г2СК

Выбор толщины определяется расчётным рабочим напряжением, конструктивными зазорами и требуемым коэффициентом запаса. Все 10 нормативных толщин по п. 1.4 ТУ:

• 0,20 мм — минимальная толщина Г2СК (двусторонняя подложка конструктивно не позволяет тоньше); пазовая изоляция в машинах 1–3 кВ с повышенным градиентом напряжения.
• 0,25 мм — основная рабочая толщина Г2СК в высоковольтных машинах 3–6 кВ, межвитковая прокладка в катушках с двойным запасом по пробою.
• 0,30 мм — корпусная изоляция машин 6–10 кВ, двухслойная укладка в пазах больших электродвигателей.
• 0,40 мм — корпусная и междуфазная изоляция электромашин 6–10 кВ, тяговые двигатели локомотивов классов ТЭП/ТЭМ.
• 0,50 мм — высоковольтная изоляция 10+ кВ в составе многослойного пакета с лаковой промазкой.
• 0,60 и 0,70 мм — корпусная изоляция электромашин специального назначения, исполнение с увеличенным запасом по ресурсу.
• 0,80–1,00 мм — усиленная изоляция в электроприводах с пиковыми нагрузками; компенсация механических деформаций паза при тепловом расширении сердечника.

Условное обозначение при заказе

По п. 1.2 ТУ 273314-003-32394549-2018 в обозначение должны входить: наименование марки, номинальная толщина и обозначение технических условий. Примеры:

0,25 мм, пазовая изоляция машин 3–6 кВ	Слюдинит Г2СК 0,25 ТУ 273314-003-32394549-2018
0,40 мм, тяговые двигатели	Слюдинит Г2СК 0,40 ТУ 273314-003-32394549-2018
0,50 мм, высоковольтные машины 10+ кВ	Слюдинит Г2СК 0,50 ТУ 273314-003-32394549-2018
Эквивалент по базовому ГОСТу	Гибкий слюдяной материал тип 415-2 ГОСТ 26103-84, 0,30 мм

Частые вопросы о Г2СК

Чем Г2СК отличается от Г1СК?

Главное отличие — количество стеклотканевых подложек: у Г1СК одна (с одной стороны), у Г2СК две (с обеих сторон). Это даёт Г2СК электрическую прочность ≥28 кВ/мм (исходная) против ≥20 кВ/мм у Г1СК — на 40% выше. После перегиба разница ещё больше: ≥21 кВ/мм у Г2СК против ≥13 кВ/мм у Г1СК (Таблицы 3 и 4 ТУ). По диапазону толщин Г2СК начинается с 0,20 мм (двусторонняя подложка конструктивно не позволяет тоньше), у Г1СК — от 0,10 мм. Класс нагревостойкости один — H (180 °C) у обеих марок. Цена Г2СК на 25–40% выше из-за удвоенного количества стеклоткани и связующего.

Можно ли заменить Г1СК на Г2СК или наоборот?

Замена Г1СК на Г2СК — допустима в любых применениях класса H, где Г1СК назначен (Г2СК перекрывает все требования по электрической прочности и нагревостойкости). Обратная замена Г2СК на Г1СК — недопустима, если документация электромашины требует двустороннюю армирующую подложку или электрическую прочность ≥28 кВ/мм. Особенно строго это правило соблюдают в тяговых электродвигателях, генераторах высокого напряжения и крановых приводах с переменной нагрузкой — там механическая защита изоляции от воздействия пазовой клиновки и термоциклирования критична.

Почему минимальная толщина Г2СК — 0,20 мм, а не 0,10 как у Г1СК?

Двусторонняя стеклотканевая подложка конструктивно не позволяет получить лист тоньше 0,20 мм. Суммарная толщина двух слоёв стеклоткани составляет 0,12–0,15 мм, плюс прослойка слюдинитовой бумаги — даже в самом тонком исполнении общая толщина не опускается ниже 0,18–0,20 мм. По п. 1.4 ТУ 273314-003-32394549-2018 нижняя нормативная толщина Г2СК зафиксирована как 0,20 мм. Если необходима толщина 0,10 или 0,15 мм с слюдинитовой бумагой класса H — единственный вариант: Г1СК (одна подложка).

Какие размеры листа Г2СК доступны?

Стандартный формат листа по п. 1.3 ТУ 273314-003-32394549-2018 — 600 × 500 мм (с предельными отклонениями ±15 мм). По согласованию изготавливаются листы 300 × 500 мм (для компактных пазов и мелких ремонтных партий) и 1000 × 1200 мм (для крупных электрических машин с большим лобовым контуром обмотки). Заказ нестандартного размера — после обсуждения с менеджером, минимальная партия и сроки уточняются индивидуально.

Как соотносятся Г2СК по нашей ТУ и тип 415-2 по ГОСТ 26103-84?

Г2СК — фирменное обозначение по ТУ 273314-003-32394549-2018, соответствующее типу 415-2 по ГОСТ 26103-84. Базовый ГОСТ в Таблице 1 нормирует для 415-2 длительную рабочую температуру 180 °C (класс H) и диапазон толщин 0,20–0,35 мм. Наша ТУ расширяет верхнюю границу диапазона до 1,00 мм при сохранении класса нагревостойкости. Оба документа действуют одновременно — преамбула ТУ требует соответствия ГОСТ 26103-84 и дополнительно — требованиям ТУ. В спецификации можно указывать как «Слюдинит Г2СК ... ТУ 273314-003-...», так и «Гибкий слюдяной материал тип 415-2 ГОСТ 26103-84, толщина X мм».

Каков гарантийный срок хранения Г2СК?

Гарантийный срок хранения Г2СК — 6 месяцев с даты изготовления (соответствует базовому ГОСТ 26103-84). При соблюдении условий хранения (закрытое сухое помещение, температура +10 °C и выше, защита от прямых солнечных лучей) материал может использоваться и в течение 12 месяцев со дня изготовления. По истечении гарантийного срока проверка проводится по показателям Таблицы 4 ТУ — электропрочность до и после перегиба, массовые доли слюды и связующего. Если показатели в норме — материал применяется без ограничений.

Что выбрать для тяговых двигателей — Г2СК или Г2СКН?

Зависит от рабочей температуры в пазу и требований к ресурсу. Г2СКН — нагревостойкий вариант с длительной температурой 300 °C (тип 415-4 ГОСТ 26103-84), применяется в машинах с пиковыми перегревами или для увеличения запаса ресурса. Г2СК (180 °C) — стандартный класс H, достаточен для большинства тяговых электродвигателей серий ТЭП, ТЭМ, ВЛ при штатной эксплуатации. Если документация требует только класс H — экономически правильнее Г2СК (он на 30–50% дешевле Г2СКН).

Купить Г2СК — цена и условия поставки

ООО «ИзолитПром» производит и отгружает слюдинит гибкий Г2СК по ТУ 273314-003-32394549-2018 со склада в Красноярске. Цена Г2СК рассчитывается под заказ — зависит от толщины, объёма партии и формата (лист или нарезка под размер). Доступны 10 нормативных толщин (0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм) и три размера листа: 600 × 500 мм (стандарт по п. 1.3 ТУ), 300 × 500 мм и 1000 × 1200 мм (по согласованию).

В каждой партии — паспорт качества и сертификат соответствия ТУ 273314-003-32394549-2018. Приёмо-сдаточные испытания проводятся по показателям Таблицы 4 ТУ (электропрочность до и после перегиба, массовые доли слюды и связующего) на двух листах из партии. Периодические испытания — не реже раза в 3 месяца (п. 5.5 ТУ). Упаковка: каждый лист — в битумированной/парафинированной/водонепроницаемой бумаге, партия — в дощатый или фанерный ящик по ГОСТ 2991/5959, масса брутто до 50 кг. Доставка по России — ПЭК, «Деловые Линии», СДЭК.

Купить Г2СК, запросить спецтолщину или паспортные значения по конкретной партии — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
