Слюдяная бумага БИФЭ — купить от производителя

Слюдяная бумага БИФЭ — флогопитовая бумага с пропиткой полиэфирно-эпоксидным лаком, относящаяся к классу нагревостойкости F по ГОСТ 8865-93 (длительная рабочая температура 155 °C). Производится по ТУ 3491-047-00281915-94 в рулонах шириной 900±10 мм, толщины 0,08; 0,09; 0,10; 0,11 мм. Электрическая прочность ≥12 кВ/мм. Главное применение — производство коллекторных слюдопластов: вставок между медными сегментами коллекторов электродвигателей и генераторов постоянного тока 7,5–200 кВт. Совместима с эпоксидными пропиточными компаундами для VPI-технологии. ИзолитПром поставляет БИФЭ с паспортом качества; заказать — +7 (953) 585-20-07.

Что означает марка БИФЭ

Буквенная расшифровка обозначения по ТУ 3491-047-00281915-94:

• Б — бумага (тип материала; не путать с ИФ-12/14 — рулонной флогопитовой без связующего)
• И — изоляционная (электроизоляционное назначение)
• Ф — флогопит (магниево-железистая слюда KMg₃(AlSi₃O₁₀)(OH,F)₂; жаростойкая категория слюды по ГОСТ 13751)
• Э — полиэфирно-эпоксидное связующее (комбинированный лак, содержащий полиэфирную и эпоксидную составляющие в одном составе; именно полиэфирно-эпоксидное, не «эпоксидное» и не «полиэфирное» отдельно)

Сочетание флогопитовой основы и полиэфирно-эпоксидной пропитки даёт материал класса F по ГОСТ 8865-93 — длительно стабильный при 155 °C, оптимальный для общепромышленных коллекторных машин постоянного тока. Полиэфирно-эпоксидная природа связующего важна по двум причинам: полиэфирная часть отвечает за гибкость и равномерное распределение по чешуйкам флогопита, эпоксидная — за химическую совместимость с эпоксидными пропиточными компаундами в VPI-технологии (Vacuum Pressure Impregnation). Это делает БИФЭ предпочтительным сырьём для коллекторных слюдопластов, которые в готовых машинах ещё раз пропитываются эпоксидным компаундом для уплотнения.

Технические характеристики БИФЭ

Тип слюды	Флогопит, рекомпозированный гидромеханическим способом по ГОСТ 26858-86
Связующее	Полиэфирно-эпоксидный лак (комбинированный, не моно)
Содержание связующего	4,5–6,0% (массовая доля)
Содержание летучих	0,1–0,3% (массовая доля)
Толщины	0,08; 0,09; 0,10; 0,11 мм (4 позиции в номенклатуре)
Электрическая прочность	≥12 кВ/мм
Класс нагревостойкости	F по ГОСТ 8865-93 (155 °C длительно)

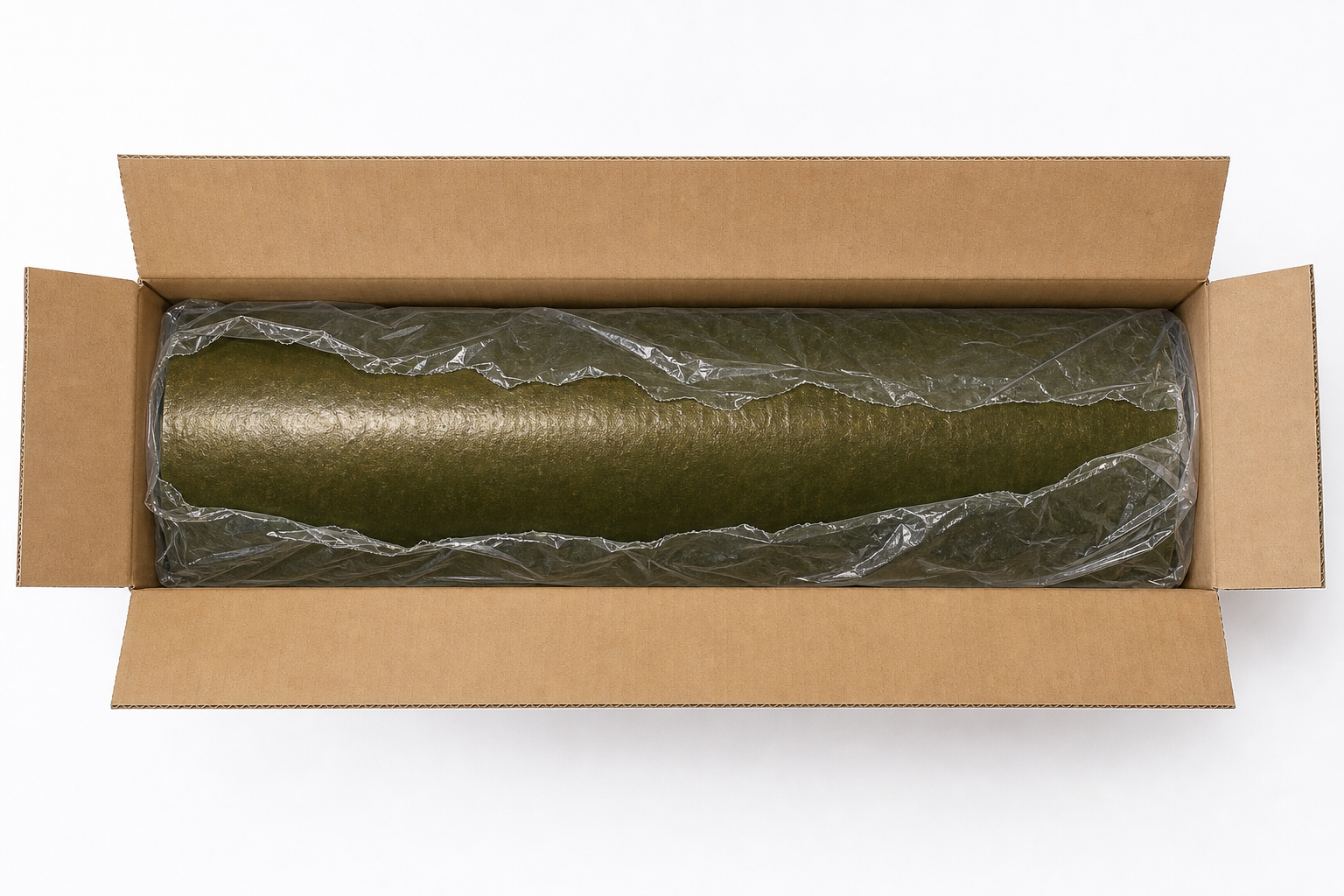

Форма выпуска	Рулоны шириной 900±10 мм, гильза 75±5 мм

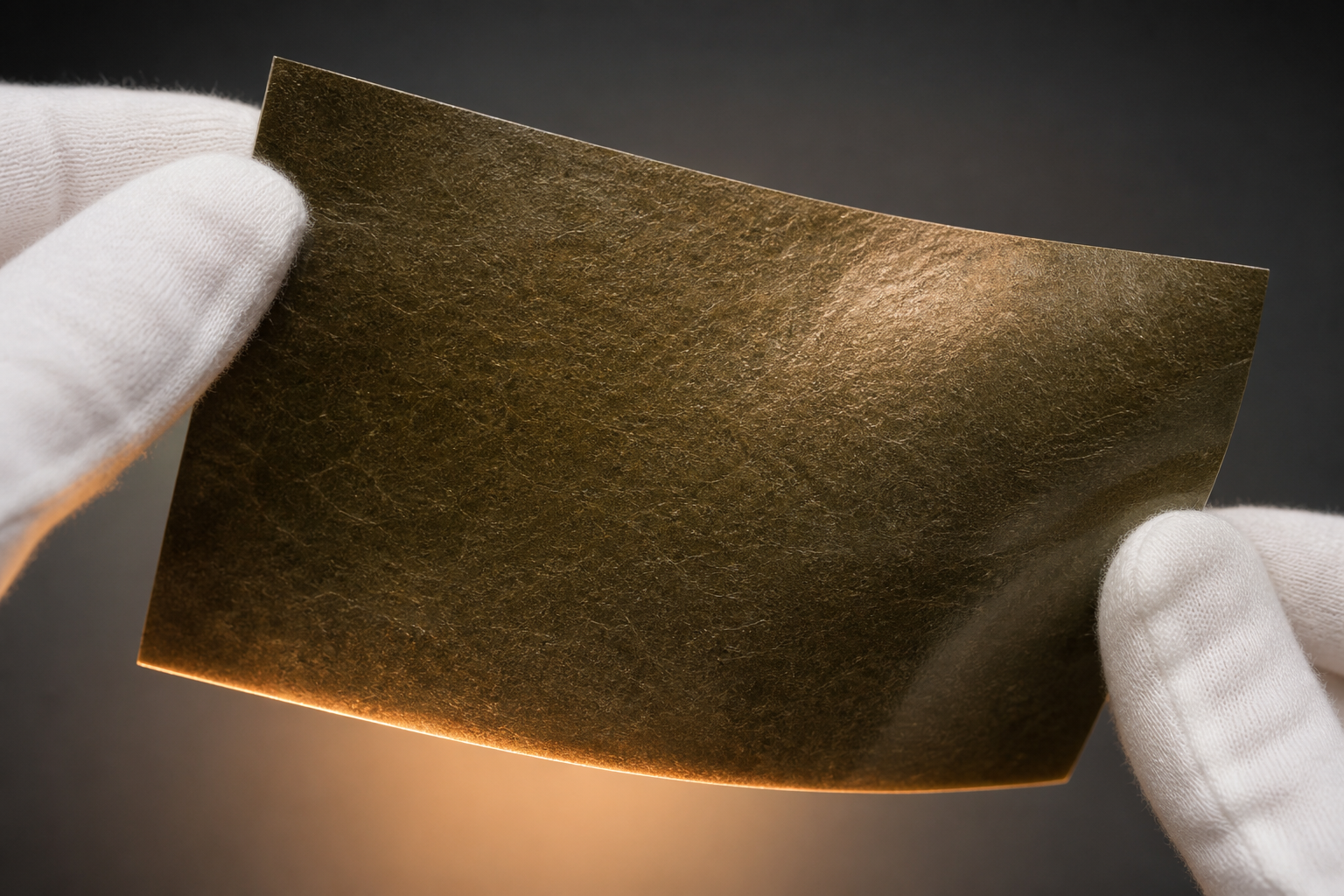

Цвет	Тёмно-зелёный с лёгким золотистым отблеском
Совместимость	VPI-пропитка эпоксидными компаундами для уплотнения коллекторных слюдопластов

Источник — ТУ 3491-047-00281915-94, протокол испытаний партии в паспорте качества ИзолитПром. Заказ от 1 рулона: +7 (953) 585-20-07, 2852007@bk.ru.

Полиэфирно-эпоксидное связующее: почему класс F

Связующее БИФЭ — комбинированный лак, в котором полиэфирная и эпоксидная составляющие работают совместно. Это не смесь «полиэфир + эпоксид» отдельными слоями, а единая полимерная система, где обе компоненты химически связаны. Каждая компонента отвечает за свою функцию:

• Полиэфирная часть — обеспечивает текучесть лака при пропитке, равномерное смачивание чешуек слюды, гибкость готового листа после сушки. Без полиэфирной составляющей лист был бы жёстким и хрупким
• Эпоксидная часть — отвечает за прочность связи с дополнительными эпоксидными компаундами при последующей VPI-пропитке готового изделия. Эпоксидные группы в БИФЭ образуют химические связи с эпоксидным компаундом — это даёт монолитную систему «бумага + компаунд» без расслоений
• Низкое содержание летучих 0,1–0,3% — БИФЭ почти не выделяет газов при горячем прессовании коллекторного слюдопласта. Это критично для микропустот в готовом изделии: пузырь газа в слюдопласте — это будущий пробой
• Содержание связующего 4,5–6% — достаточно для надёжного склеивания чешуек, но не избыточно. Большая доля связующего снижала бы электропрочность (полимер хуже изолирует чем слюда) и термостойкость

По ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» класс F соответствует длительной рабочей температуре 155 °C. Полиэфирно-эпоксидные системы — стандартный выбор для класса F в обмотках общепромышленных электрических машин и коллекторных узлах. Превышение 155 °C длительно ведёт к окислительной деструкции эпоксидной матрицы.

Заказать БИФЭ для производства коллекторных слюдопластов: +7 (953) 585-20-07.

Применение БИФЭ по толщинам

Толщины 0,08–0,11 мм покрывают весь рабочий диапазон коллекторных слюдопластов. Толщина бумаги выбирается по мощности коллекторной машины — чем крупнее коллектор, тем толще требуется вставка между сегментами:

Толщина	Применение и тип машин	Карточка
0,08 мм	Тонкие коллекторные слюдопласты для электродвигателей постоянного тока 7,5–30 кВт: приводы металлорежущих станков, краново-погрузочной техники, бытового электроинструмента промышленного назначения	БИФЭ 0,08 →
0,09 мм	Базовые коллекторные слюдопласты для двигателей постоянного тока 30–75 кВт: редукторные приводы конвейеров, гидравлические насосы, электропогрузчики, мостовые электротали	БИФЭ 0,09 →
0,10 мм	Стандартные коллекторные слюдопласты для крупных электродвигателей и генераторов постоянного тока 75–160 кВт: коллекторы прокатных станов, шахтного оборудования, грузоподъёмной техники	БИФЭ 0,10 →
0,11 мм	Самые толстые коллекторные слюдопласты — генераторы постоянного тока 100–200 кВт, тяговые двигатели старых серий с увеличенным шагом коллектора, где требуется повышенная механическая прочность вставки между сегментами	БИФЭ 0,11 →

Применения по толщинам сформированы исходя из практики производства коллекторных слюдопластов. Конкретное соответствие «мощность машины — толщина бумаги» определяется конструкторской документацией на коллектор, а не общими правилами. Для нестандартных применений уточняйте: +7 (953) 585-20-07.

Класс нагревостойкости F и термостойкость материала

В технической литературе и инженерных заданиях нередко смешивают два разных параметра. Их нужно различать:

• Класс нагревостойкости электроизоляционной системы по ГОСТ 8865-93 — длительная рабочая температура изоляционной системы в составе работающей машины. Стандарт устанавливает 7 классов:
  • Y — 90 °C (хлопок, шёлк, бумага без пропитки)
  • A — 105 °C (те же материалы с пропиткой жидкими диэлектриками)
  • E — 120 °C (синтетические плёнки, термопластичные смолы)
  • B — 130 °C (стекло, слюда, асбест с органическими связующими)
  • F — 155 °C (слюда + полиэфир-эпоксид; БИФЭ)
  • H — 180 °C (слюда + кремнийорганика; БИФК)
  • C — >180 °C (слюда + неорганические связующие; БИЖФА)
• Термостойкость материала — температура, при которой сам материал сохраняет свои физические и диэлектрические свойства; это свойство сырья и связующего, а не системы

БИФЭ относится к классу F — длительная рабочая температура 155 °C по ГОСТ 8865-93. Это её паспортная характеристика, и именно её нужно сравнивать с классом машины в задании на проектирование. Полиэфирно-эпоксидное связующее физически способно выдержать кратковременный нагрев до 200–220 °C без деструкции, но при длительной работе выше 155 °C начинается окислительное старение эпоксидной матрицы — лак желтеет, теряет эластичность, через 5000–10000 часов прочность падает. Для длительной работы в обмотках при 180 °C — переходить на БИФК (класс H), при 200+ °C длительно — на БИЖФА (класс C).

Отраслевые применения БИФЭ

Коллекторные машины общепромышленного применения

Главный потребитель БИФЭ. Применяется в коллекторных слюдопластах — вставках между медными сегментами коллекторов электродвигателей и генераторов постоянного тока мощностью 7,5–200 кВт. Это двигатели серий 2П, 4П, П (приводы металлорежущих станков, насосов, вентиляторов), генераторы серий 2П, П (для систем возбуждения турбогенераторов, питания постоянного тока в электролизе). Класс F (155 °C) — стандартный для большинства общепромышленных коллекторных машин.

Электротехническое машиностроение

Изоляция в производстве электродвигателей переменного тока класса F: пазовая изоляция статоров, межфазные прокладки, торцевые щиты обмоток. Для крупных машин — VPI-технология: готовый узел погружается в эпоксидный компаунд под вакуумом, затем под давлением — компаунд проникает во все микропоры. БИФЭ совместима с этой технологией: эпоксидная составляющая её связующего химически связывается с компаундом.

Ремонт и перемотка электрических машин

Ремонтные базы используют БИФЭ для перемотки коллекторов электродвигателей постоянного тока, восстановления изоляции коллекторных пластин в крановых, прокатных, шахтных машинах. Бумага удобна именно для коллекторного слюдопласта: после нарезки на полосы шириной по высоте коллектора и горячего прессования получается жёсткая монолитная пластина, которая укладывается между медными сегментами.

Тяговые двигатели старых серий

В тяговых машинах класса H (современные локомотивы и электропоезда) применяется БИФК. Но для ремонта тяговых двигателей старых серий (электровозы ВЛ60, ВЛ80, тепловозы с электропередачей 1980-х годов), спроектированных под класс F, БИФЭ остаётся правильным выбором. Замена на БИФК в таких машинах допустима как «улучшение», но не обязательна.

По любым вопросам применения: +7 (953) 585-20-07, 2852007@bk.ru.

Как выбрать связующее: полиэфир-эпоксид, кремнийорганика или фосфат

Между тремя пропитанными слюдяными бумагами выбор однозначно определяется классом нагревостойкости обмотки:

Марка	Связующее	Класс / температура	Когда выбирают
БИФЭ	Полиэфирно-эпоксидное	Класс F, 155 °C длительно	Коллекторные слюдопласты для электродвигателей и генераторов постоянного тока 7,5–200 кВт, общепромышленные машины класса F, VPI-пропитка эпоксидными компаундами
БИФК	Кремнийорганическое	Класс H, 180 °C длительно	Тяговые двигатели локомотивов и электропоездов, моторы нефтепогружные УЭЦН, крановое и металлургическое оборудование, обмотки в условиях конденсата
БИЖФА	Алюмофосфатное (неорганическое)	Класс C, до 800 °C	Нагреватели промышленных печей, термопары, прокладки в металлургии — длительная работа при 200–800 °C

Если по тепловому расчёту обмотки рабочая точка ниже 155 °C — БИФЭ; до 180 °C — БИФК; выше 180 °C длительно — БИЖФА. Для коллекторных слюдопластов общепромышленных машин ПТ стандартный выбор — именно БИФЭ. Замена БИФЭ на БИФК в коллекторе общепромышленной машины технически допустима, но избыточна по цене и не даёт прироста ресурса. Замена в обратную сторону (БИФЭ вместо БИФК в тяговой машине) недопустима — обмотка работает в зоне 170–180 °C и БИФЭ ускоренно состарится.

Производство БИФЭ

Технология включает два этапа:

1. Получение базовой флогопитовой бумаги по ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия». Слюда-флогопит подвергается термохимической или гидромеханической обработке: чешуйки расщепляются на тонкие пластинки толщиной 1–10 мкм, формируется водная суспензия, отливается лист на сетке (по аналогии с целлюлозной бумагой), сушится. ГОСТ 26858-86 определяет 4 типа базовой бумаги; для БИФЭ используется тип 4 — флогопитовая нетермообработанная
2. Пропитка полиэфирно-эпоксидным лаком и сушка. Готовая бумага протягивается через ванну с раствором полиэфирно-эпоксидного лака на органическом растворителе, отжимается между валками для контроля количества связующего (по ТУ — 4,5–6,0% массовой доли), затем проходит через сушильную камеру при 110–140 °C, где растворитель испаряется почти полностью (по ТУ остаточные летучие 0,1–0,3%). На выходе — рулон 900±10 мм с тёмно-зелёной поверхностью с лёгким золотистым отблеском от полимерной плёнки. Окончательное отверждение эпоксидной части завершается уже у потребителя — при горячем прессовании коллекторного слюдопласта при 160–180 °C под давлением 5–15 МПа

Контроль готовой бумаги по ТУ 3491-047-00281915-94: электрическая прочность ≥12 кВ/мм, содержание связующего 4,5–6,0%, летучих 0,1–0,3%, отсутствие складок, проколов, расслоений.

Совместимость с подложками и финальными изделиями

БИФЭ — полуфабрикат для производства коллекторных слюдопластов и обмоточной изоляции класса F. Используется в следующих изделиях:

• Коллекторные слюдопласты класса F — БИФЭ нарезается на полосы по высоте коллектора, укладывается в стек 4–8 слоёв, прессуется при 160–180 °C под давлением 5–15 МПа. Получается монолитная пластина-вставка между медными сегментами коллектора
• Гибкие слюдопласты класса F — БИФЭ комбинируется с подложкой из стеклоткани или полиэфирной плёнки (Лавсан) для пазовой изоляции электрических машин класса F
• Обмоточные ленты для VPI-технологии — БИФЭ + ПЭТ-плёнка дают ленту, которая после намотки и VPI-пропитки эпоксидным компаундом образует монолитную систему «бумага + плёнка + компаунд» без расслоений
• Изоляционные шайбы и прокладки — БИФЭ штампуется как самостоятельный материал для шайб в коллекторных узлах, межфазных прокладок класса F

ИзолитПром поставляет как БИФЭ-полуфабрикат, так и готовые слюдопласты на её основе (по ТУ 273314-024). Уточняйте по типу изделия: +7 (953) 585-20-07.

Импортные аналоги БИФЭ

За рубежом аналоги пропитанной полиэфирно-эпоксидным лаком флогопитовой бумаги класса F выпускают:

• Von Roll (Швейцария) — серия Mica Mat 77877 и Mica Mat 77944: флогопитовая бумага с эпоксидным связующим класса F для VPI-обмоток электрических машин. Ближайший аналог БИФЭ по структуре связующего и применению
• Cogebi (Бельгия) — серия RELANEX: мусковитовая бумага с эпоксидным связующим класса F. Отличается от БИФЭ типом слюды (мусковит вместо флогопита) — даёт более светлый цвет и чуть другую электропрочность, применяется в высоковольтных машинах среднего напряжения
• Pamica (Китай) — серия P506-EP: флогопитовая бумага с эпоксидным связующим, бюджетный аналог БИФЭ для общепромышленных коллекторных машин
• Krempel (Германия) — отдельно бумагу с полиэфир-эпоксидом не продаёт, но применяет аналогичную в собственных слюдопластах серии KREMICA F-EP

Импортные серии не сертифицированы по российским ТУ. Замена БИФЭ на импортный аналог требует сверки протоколов испытаний и согласования с заказчиком. ИзолитПром предоставляет паспорт качества по ТУ 3491-047-00281915-94, что упрощает сертификацию готового изделия для российских ОТК.

Контроль качества и паспорт изделия

Каждая партия БИФЭ сопровождается паспортом качества, в котором отражаются:

• Обозначение по ТУ (марка, толщина, ширина рулона, ТУ 3491-047-00281915-94)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний: электрическая прочность, содержание связующего, содержание летучих, отсутствие визуальных дефектов
• Класс нагревостойкости: F по ГОСТ 8865-93
• Штамп ОТК и подпись ответственного лица

По запросу выдаётся копия сертификата соответствия на партию. ИНН поставщика 2464144782, реквизиты в счёте.

Типичные ошибки при выборе и применении БИФЭ

1. Применение БИФЭ в тяговых машинах класса H

Ремонтник видит, что БИФЭ дешевле БИФК на 15–20%, и заменяет одну на другую при перемотке тягового электродвигателя. Внешне разница не видна — обе бумаги тёмно-зелёные, обе на флогопите. Машина после ремонта запускается и работает. Но рабочая температура обмотки тягового двигателя в режиме разгона достигает 170–180 °C, что выходит за класс F (155 °C). Через 2–3 года такая обмотка выходит из строя ускоренно, при том что штатный ресурс класса H — 25 000 часов. Тяговые машины — только БИФК, БИФЭ не подходит.

2. Заказ «эпоксидной» или «полиэфирной» бумаги вместо полиэфирно-эпоксидной

В заявках иногда пишут «бумага с эпоксидной пропиткой» или «бумага с полиэфирной пропиткой». Строго говоря, чисто эпоксидная или чисто полиэфирная пропитка флогопитовой бумаги отдельной маркой не выпускается — у БИФЭ связующее именно полиэфирно-эпоксидное, комбинированное в одном лаке. Если в заявке указано «эпоксидная» — уточнить у заказчика, имеется ли в виду БИФЭ или импортный аналог типа Von Roll Mica Mat. Поставка «по аналогу» без уточнения может привести к рекламации.

3. Превышение содержания связующего при ручной допропитке

Производственники иногда дополнительно пропитывают БИФЭ эпоксидным лаком вручную перед прессованием — «для надёжности». Это ошибка: в готовой бумаге содержание связующего 4,5–6,0% уже оптимально, и избыточная пропитка увеличивает долю органики до 10–15%. Электропрочность падает (полимер изолирует хуже чем слюда), при горячем прессовании выделяется больше летучих, в готовом слюдопласте появляются микропузыри. Если нужна VPI-пропитка — её делают на готовом изделии под вакуумом, не на полуфабрикате.

4. Хранение в зоне испарений эпоксидных компаундов

Если рулоны БИФЭ хранятся рядом со складом эпоксидных смол или в зоне сушильных камер с эпоксидным компаундом — пары проникают в материал, частично активируют эпоксидную часть связующего, бумага теряет гибкость, при намотке начинает крошиться. Хранить в отдельном складском помещении, без контакта с парами реагентов.

Хранение и транспортировка

Условия хранения: сухое помещение, температура 5–30 °C, относительная влажность не более 80%, защита от прямых солнечных лучей и нагревательных приборов. Рулоны хранятся вертикально на стеллажах в оригинальной упаковке. Не допускается контакт с растворителями, парами эпоксидных смол, кислот и щелочей. Гарантийный срок хранения по ТУ 3491-047-00281915-94 — 12 месяцев со дня изготовления.

Транспортировка — в крытом транспорте, рулоны в вертикальном положении, защита от механических повреждений и атмосферных осадков. Доставка по России — ПЭК, Деловые линии, СДЭК, КИТ.

Частые вопросы

Чем отличается БИФЭ от БИФК?

Связующим и классом нагревостойкости. БИФЭ — полиэфирно-эпоксидное связующее, класс F (155 °C по ГОСТ 8865-93), применяется в коллекторных слюдопластах общепромышленных машин ПТ 7,5–200 кВт. БИФК — кремнийорганическое связующее, класс H (180 °C), применяется в обмотках тяговых двигателей локомотивов, нефтепогружных моторов УЭЦН, крановых и металлургических машин. Электропрочность БИФК выше: 15 vs 12 кВ/мм. Внешне различить рулоны сложно — оба тёмно-зелёные.

Почему связующее называется именно «полиэфирно-эпоксидное», а не просто «эпоксидное»?

Лак БИФЭ — комбинированный: содержит и полиэфирную, и эпоксидную составляющие в одной системе. Полиэфирная часть отвечает за гибкость и пропитываемость, эпоксидная — за совместимость с эпоксидными компаундами VPI-пропитки. Назвать связующее просто «эпоксидным» — неточно, потеряется информация о полиэфирной составляющей. Назвать «полиэфирным» — тоже неточно, потеряется информация об эпоксидной части. Корректное обозначение по ТУ — «полиэфирно-эпоксидное».

Можно ли использовать БИФЭ для тяговых двигателей?

Нет. Тяговые двигатели локомотивов, электропоездов и метрополитена спроектированы под класс H по ГОСТ 8865-93 (180 °C длительно). БИФЭ — класс F (155 °C). При замене БИФК на БИФЭ в тяговой машине обмотка состарится ускоренно: рабочая температура в режиме разгона выходит за класс F. Для тяговых машин — только БИФК.

Подходит ли БИФЭ для VPI-пропитки эпоксидным компаундом?

Да, это её основное назначение. Эпоксидная составляющая связующего БИФЭ химически совместима с эпоксидными VPI-компаундами — образуются химические связи между матрицей бумаги и компаундом, без расслоений. БИФК (с кремнийорганикой) совместима с VPI хуже — силикон химически инертен к эпоксиду, монолитной системы не получается.

Какой минимальный заказ?

От 1 рулона. Стандартный рулон — ширина 900±10 мм, длина 30–100 м (по согласованию). При заказе от 5 рулонов — скидка. Отгрузка в течение 24 часов после оплаты со склада Москвы. Для получения коммерческого предложения позвоните +7 (953) 585-20-07 или напишите 2852007@bk.ru.

Нормативные и справочные источники

• ТУ 3491-047-00281915-94 «Бумага электроизоляционная слюдяная марки БИФЭ. Технические условия» — основной нормативный документ на материал
• ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия» — рамочный стандарт на категорию слюдяных бумаг, определяет 4 типа сырья (для БИФЭ — тип 4, флогопит)
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C (90/105/120/130/155/180/>180 °C). БИФЭ — класс F
• ГОСТ 13751 — требования к слюде-сырью (флогопит и мусковит)
• ГОСТ 27905.1 — методы оценки нагревостойкости электроизоляционных материалов (ускоренное термостарение)
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — Раздел 19 «Слюдяные электроизоляционные материалы», подраздел по полиэфирно-эпоксидным связующим класса F и коллекторным слюдопластам
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — теория диэлектрических свойств слюды и эпоксидных полимеров

Заказать БИФЭ

БИФЭ толщиной 0,08; 0,09; 0,10; 0,11 мм в рулонах 900±10 мм — на складе ИзолитПром в Москве. Отгрузка в течение 24 часов после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК, КИТ. Скидка от 5 рулонов.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость по толщине и метражу, оформим коммерческое предложение в течение часа. Поставка с паспортом качества по ТУ 3491-047-00281915-94.

Сравнить с пропитанными бумагами других классов нагревостойкости — раздел слюдобумага пропитанная. Для рулонной непропитанной флогопитовой бумаги без связующего — раздел бумага ИФ.
