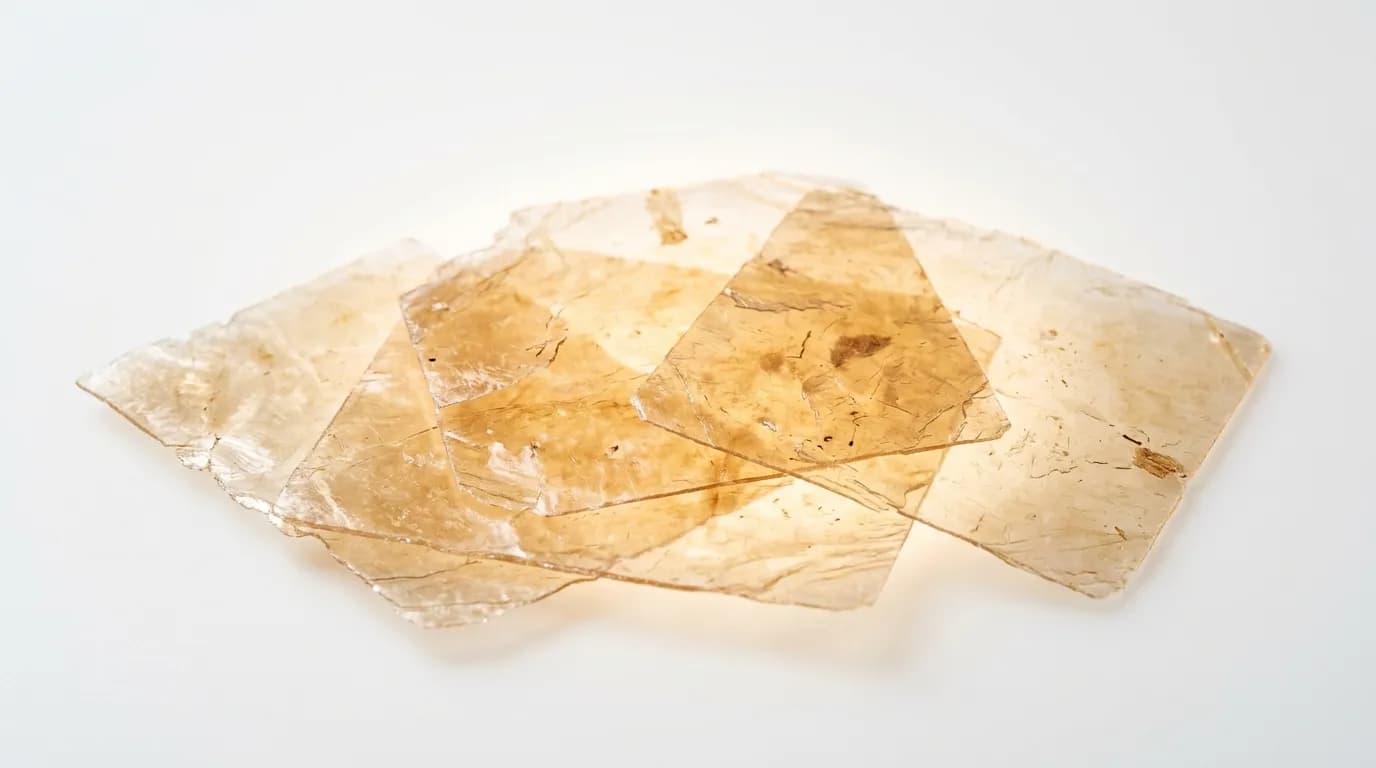

Слюдяная бумага: виды, марки и области применения
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Слюдяная бумага — полуфабрикат для слюдопластов, слюдинитов и лент. Выбирать её нужно по виду слюды, назначению будущего материала, толщине, связующему и требованиям к готовому изделию.
Что такое слюдяная бумага
Слюдяная бумага — тонкий листовой материал, получаемый из расщеплённой слюды. Сырьём служит флогопит или мусковит. Толщина готового листа составляет от 0,07 до 0,11 мм. Производство регламентирует ГОСТ 26858-86, который выделяет четыре типа слюдяной бумаги в зависимости от вида сырья и технологии обработки: типы 1 и 2 — слюдинитовая бумага из мусковита, типы 3 и 4 — слюдопластовая бумага из флогопита или мусковита.
Суть технологии проста: кристаллы слюды измельчают, промывают, формуют в бумагоподобное полотно на сеточных машинах и сушат. На выходе — гибкий диэлектрик с высокой термостойкостью. Электрическая прочность непропитанной бумаги достигает 12–15 кВ/мм.
Сырьё: флогопит и мусковит
Слюда флогопит — магнезиальная слюда янтарного цвета. Кристаллы флогопита крупнее, что обеспечивает слюдопластовой бумаге на его основе более высокую механическую прочность, лучшую пропитываемость и термостойкость до 800 °C. Флогопит менее устойчив к кислотам, чем мусковит, но превосходит его по нагревостойкости.
Слюда мусковит — калиевая слюда серебристого или светлого цвета. Мусковит превосходит флогопит по электроизоляционным свойствам, механической прочности на разрыв и химической стойкости — в частности, соляная кислота не разлагает его при нагреве до 300 °C. На основе мусковита производится слюдинитовая (кальцинированная) бумага.
Технология производства
Слюдинитовая бумага (типы 1 и 2) производится из мусковита по технологии термохимической обработки: слюду нагревают до 900–960 °C, затем обрабатывают раствором соляной кислоты. Это разрушает кристаллизационную воду и позволяет тонко измельчить материал. Полученная бумага отличается более плотной структурой и высокими электрическими характеристиками.
Слюдопластовая бумага (типы 3 и 4) производится из флогопита или мусковита без высокотемпературной обработки — методом термогидромеханического расщепления. Кристаллы вспучивают при умеренных температурах, затем расщепляют в гидрорасщепителе и формируют бумагу из полученной пульпы. Флогопитовые слюдопластовые бумаги обладают лучшей пропитываемостью по сравнению со слюдинитовыми.
Виды по способу обработки
По способу обработки различают:
- Непропитанная — полуфабрикат для производства слюдопласта и слюдинита.
- Пропитанная, класс F — связующее на основе полиэфирной смолы, рабочая температура до 155 °C.
- Пропитанная, класс C — кремнийорганическое связующее, эксплуатация при 700–800 °C.
Марки по ГОСТ 26858-86
БИЖФА — жаростойкая на флогопитовой основе, до 800 °C. Применяется в огнестойких кабелях и нагревателях.
БИФК — флогопитовая, кремнийорганика, до 700 °C. Стойкость к открытому пламени.
БИФЭ — полиэфирная пропитка, класс F, до 155 °C. Для обмоток электродвигателей и трансформаторов.
Форма выпуска
Поставляется в рулонах шириной 500–1200 мм или листами 600×900 мм.
Где применяют слюдяную бумагу
Огнестойкие кабели. Марки БИЖФА и БИФК формируют барьерный слой, сохраняющий работоспособность кабеля при пожаре.
Нагревательные элементы. Изолирует спираль от корпуса. 12–15 кВ/мм при толщине менее 0,1 мм.
Производство слюдопластов и слюдинитов. Непропитанная бумага — базовый полуфабрикат.
Ремонт СВЧ-печей. Пластина закрывает выход волновода магнетрона.
Как выбрать
До 155 °C — марка БИФЭ. Выше — БИФК или БИЖФА. Для переработки в слюдопласт — непропитанная бумага.
Полный ассортимент — в каталоге слюдяной бумаги. Звоните: +7 (953) 585-20-07.
Часто задаваемые вопросы
Какие виды слюдяной бумаги существуют?
Непропитанная (ИМ — мусковит, ИФ — флогопит) и пропитанная (БИЖФА, БИФК, БИФЭ). ГОСТ 26858-86.
Как выбирать слюдяную бумагу
Слюдяная бумага редко является конечной деталью сама по себе. Чаще она работает как основа для листового материала, рулонной изоляции, ленты или прокладки, поэтому ошибку в выборе сырья потом сложно исправить на готовом изделии.
| Критерий | Что сравнить | Почему важно |
|---|---|---|
| Вид слюды | Флогопит или мусковит по задаче | Влияет на поведение материала в температурной зоне. |
| Будущее изделие | Лист, лента, слюдопласт, слюдинит | Требования к бумаге зависят от конструкции конечного материала. |
| Толщина и плотность | Номинал и допустимые отклонения | Влияют на стабильность слоя и расход. |
| Документы | Паспорт и требования партии | Нужны для серийной закупки и повторяемости. |
Когда нужна проверка образца
Образец особенно важен, если слюдяная бумага идёт в серийный технологический процесс, заменяет импортную позицию или должна работать в составе утверждённой изоляционной системы.
