Слюдяная бумага БИФК — купить от производителя

Слюдяная бумага БИФК — флогопитовая бумага с пропиткой кремнийорганическим лаком, относящаяся к классу нагревостойкости H по ГОСТ 8865-93 (длительная рабочая температура 180 °C). Производится по ТУ 3491-048-00281915-94 в рулонах шириной 900±10 мм на гильзе 75±5 мм, толщины 0,07; 0,08; 0,09; 0,10 мм. Электрическая прочность ≥15 кВ/мм — самая высокая среди пропитанных слюдяных бумаг. Используется как сырьё для гибких слюдопластов класса H, обмоточной изоляции тяговых электродвигателей, моторов нефтепогружных установок, машин кранового и металлургического назначения. ИзолитПром поставляет БИФК с паспортом качества; заказать — +7 (953) 585-20-07.

Что означает марка БИФК

Буквенная расшифровка обозначения по ТУ 3491-048-00281915-94:

• Б — бумага (тип материала; не путать с ИФ-12/14 — рулонной флогопитовой без связующего)
• И — изоляционная (электроизоляционное назначение)
• Ф — флогопит (магниево-железистая слюда KMg₃(AlSi₃O₁₀)(OH,F)₂; жаростойкая категория слюды по ГОСТ 13751)
• К — кремнийорганическое связующее (силиконовый лак на основе полиметилсилоксанов и полиметилфенилсилоксанов, отверждающийся при сушке)

Сочетание флогопитовой основы и кремнийорганической пропитки даёт материал класса H по ГОСТ 8865-93 — длительно стабильный при 180 °C и пригодный для систем изоляции электрических машин с принудительным охлаждением, где витковая температура удерживается в пределах 180 °C. Электропрочность 15 кВ/мм — на 25% выше чем у БИФЭ (12 кВ/мм) и БИЖФА (12 кВ/мм). Это делает БИФК предпочтительным сырьём для гибких слюдопластов в обмотках тяговых машин, где плотность тока высокая и каждая лишняя кВ/мм запаса снижает риск пробоя при пусковых перегрузках.

Технические характеристики БИФК

Тип слюды	Флогопит, рекомпозированный гидромеханическим способом по ГОСТ 26858-86
Связующее	Кремнийорганический лак (полиметилфенилсилоксаны)
Содержание слюды	85–98% (массовая доля)
Содержание связующего	2–12% (массовая доля)
Содержание летучих	≤3,0% (массовая доля)
Толщины	0,07; 0,08; 0,09; 0,10 мм (4 позиции в номенклатуре)
Электрическая прочность	≥15 кВ/мм (на 25% выше чем у БИФЭ и БИЖФА)
Класс нагревостойкости	H по ГОСТ 8865-93 (180 °C длительно)

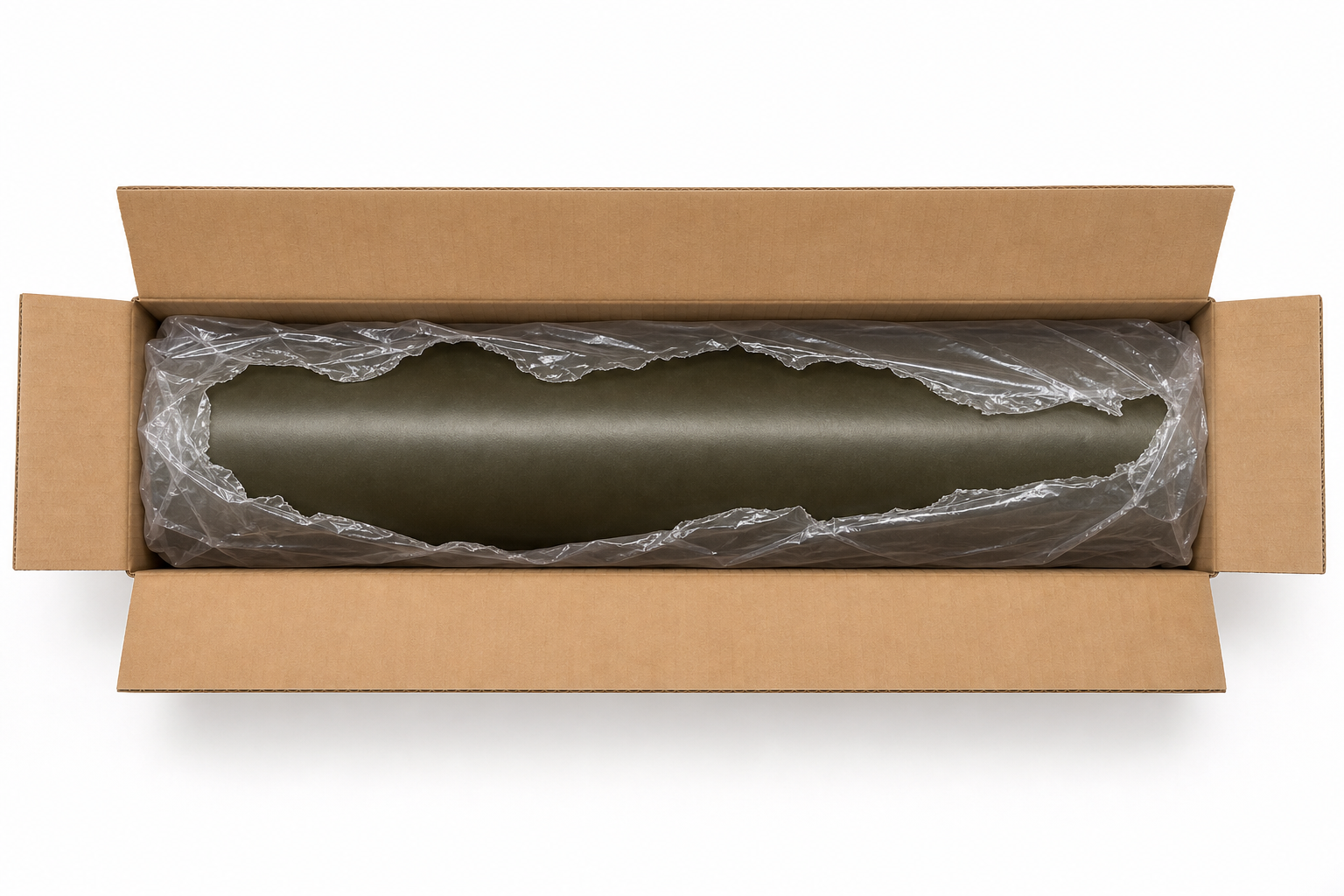

Форма выпуска	Рулоны шириной 900±10 мм, гильза 75±5 мм

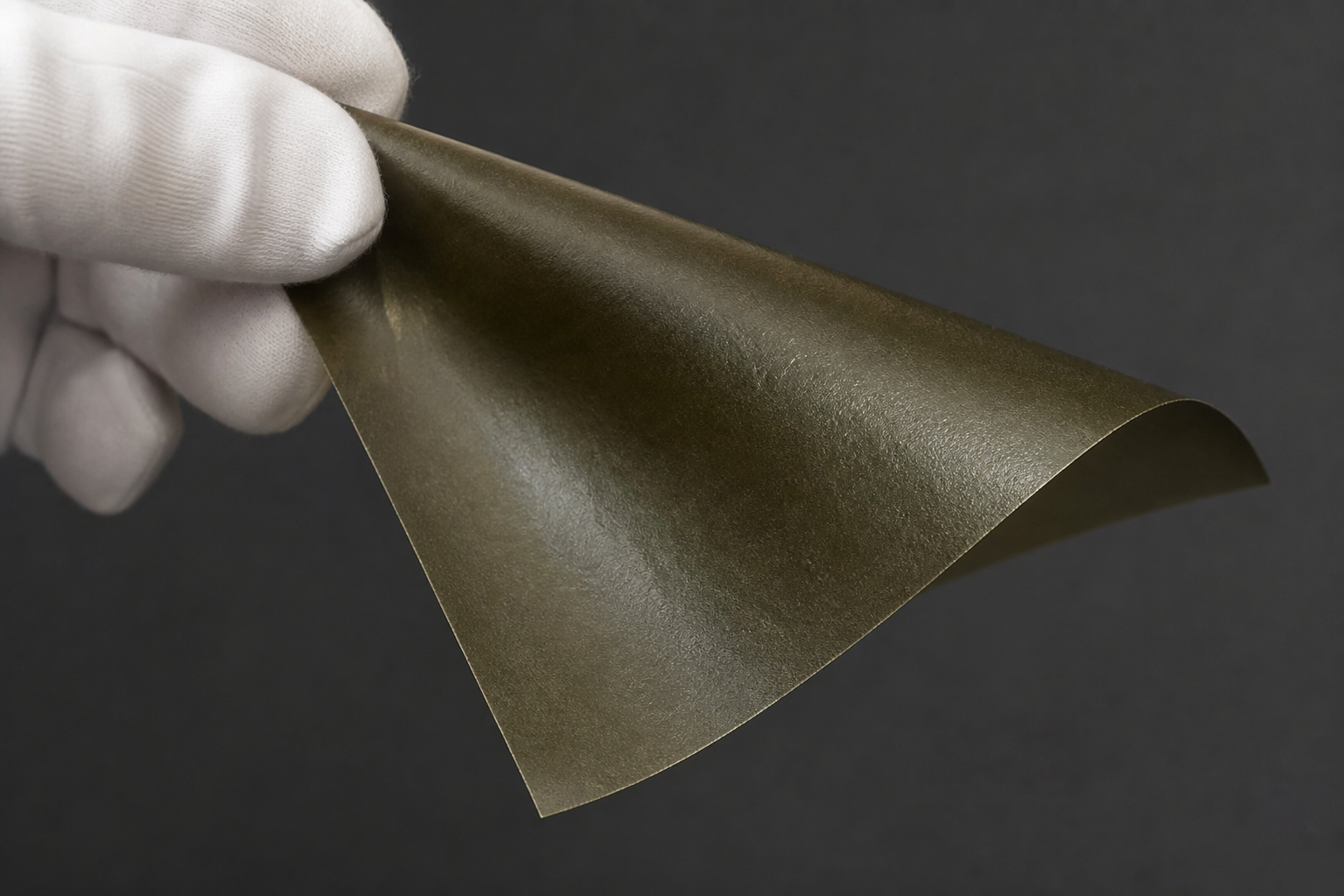

Цвет	Тёмно-зелёный с прозрачной матовой плёнкой связующего

Источник — ТУ 3491-048-00281915-94, протокол испытаний партии в паспорте качества ИзолитПром. Заказ от 1 рулона: +7 (953) 585-20-07, 2852007@bk.ru.

Кремнийорганическое связующее: почему класс H

Кремнийорганический лак (силикон) — это полимер с цепочкой Si–O–Si, отличающейся от обычных углеродных полимеров (полиэфир, эпоксид) повышенной термостабильностью. Связь Si–O имеет энергию ~451 кДж/моль против ~346 кДж/моль у связи C–C. На практике это даёт следующие отличия от органических связующих:

• Длительная стабильность при 180 °C — материал сохраняет диэлектрические свойства не менее 20 000 часов работы при 180 °C по ускоренному термостарению (методика ГОСТ 27905.1)
• Отсутствие охрупчивания — после длительной работы силикон не теряет эластичность; при разборке обмотки изоляция не крошится
• Гидрофобность — силикон отталкивает влагу, что важно для обмоток, работающих в условиях конденсата (тяговые двигатели наружной установки, нефтепогружные ЭЦН)
• Стойкость к коронному разряду — частичные разряды в обмотках высокого напряжения медленнее разрушают силиконовое покрытие чем эпоксидное

По ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» класс H соответствует длительной рабочей температуре 180 °C. Нагревостойкость присваивается всей изоляционной системе в составе машины, но используемые в ней материалы должны обеспечивать соответствующий класс. Кремнийорганическое связующее — стандартный выбор для класса H в обмотках электрических машин.

Заказать БИФК для производства слюдопластов класса H: +7 (953) 585-20-07.

Применение БИФК по толщинам

Толщины 0,07–0,10 мм покрывают весь рабочий диапазон гибких слюдопластов класса H. Каждая толщина оптимизирована под определённый размер машины:

Толщина	Применение и тип машин	Карточка
0,07 мм	Тонкие гибкие слюдопласты класса H для крановых электродвигателей, моторов металлургических кранов и шахтных подъёмников; межслойная изоляция малых и средних тяговых машин до 350 кВт	БИФК 0,07 →
0,08 мм	Базовая толщина для пазовых слюдопластов тяговых электродвигателей грузовых и пассажирских электровозов, электропоездов; обмотки моторов 350–1200 кВт	БИФК 0,08 →
0,09 мм	Промежуточная толщина для слюдопластов с увеличенной разрывной нагрузкой; обмотки шахтных подъёмников, металлургических машин кранового назначения, магистральных электровозов	БИФК 0,09 →
0,10 мм	Толстая пазовая изоляция для машин ответственного назначения: судовые электростанции, нефтепогружные двигатели УЭЦН (асинхронные ПЭДН), военная и специальная техника	БИФК 0,10 →

Применения по толщинам сформированы исходя из практики производства гибких слюдопластов класса H по ГОСТ 26349-84 и его модификациям. Для нестандартных применений уточняйте: +7 (953) 585-20-07.

Класс нагревостойкости H и термостойкость материала

В технической литературе и инженерных заданиях нередко смешивают два разных параметра. Их нужно различать:

• Класс нагревостойкости электроизоляционной системы по ГОСТ 8865-93 — длительная рабочая температура изоляционной системы в составе работающей машины. Стандарт устанавливает 7 классов:
  • Y — 90 °C (хлопок, шёлк, бумага без пропитки)
  • A — 105 °C (те же материалы с пропиткой жидкими диэлектриками)
  • E — 120 °C (синтетические плёнки, термопластичные смолы)
  • B — 130 °C (стекло, слюда, асбест с органическими связующими)
  • F — 155 °C (то же со специальными пропитками; БИФЭ)
  • H — 180 °C (слюда + кремнийорганика; БИФК)
  • C — >180 °C (слюда + неорганические связующие, керамика; БИЖФА)
• Термостойкость материала — температура, при которой сам материал сохраняет свои физические и диэлектрические свойства; это свойство сырья и связующего, а не системы

БИФК относится к классу H — длительная рабочая температура 180 °C по ГОСТ 8865-93. Это её паспортная характеристика, и именно её нужно сравнивать с классом обмотки в задании на проектирование. Кремнийорганическое связующее физически способно выдержать кратковременный нагрев значительно выше — сама силиконовая матрица распадается при 350–400 °C, флогопитовая чешуйка структурно стабильна до 800 °C, а в условиях пожара кабельной системы фрагменты материала могут сохранять диэлектрический барьер при 700 °C несколько минут. Но это не рабочая температура: для длительной службы в составе обмотки следует ориентироваться только на 180 °C. Применение БИФК выше 180 °C длительно недопустимо — кремнийорганика деградирует, связь между чешуйками теряется, материал осыпается.

Отраслевые применения БИФК

Тяговые электродвигатели и ЖД-транспорт

Главный потребитель БИФК. Применяется в обмоточной и пазовой изоляции тяговых асинхронных и коллекторных двигателей грузовых и пассажирских электровозов (ВЛ80, ВЛ85, 3ЭС5К, 2ЭС6, ЭП1, ЭП20), электропоездов (ЭД4М, ЭП2Д, ЭС2Г Ласточка), вагонов метрополитена. Класс H обеспечивает длительную работу при 180 °C — это запас 25 °C над классом F (155 °C), что критично для тяговых машин с импульсными режимами разгона и рекуперативного торможения, где витковая температура кратковременно поднимается значительно выше штатной.

Нефтепромысловое оборудование

Изоляция обмоток погружных электродвигателей УЭЦН (установок электроцентробежных насосов) для добычи нефти из скважин глубиной до 3000 м. Двигатели ПЭДН работают в скважинной жидкости при температуре до 130–150 °C под высоким давлением. Гидрофобность кремнийорганического связующего БИФК — главная причина выбора этой бумаги для УЭЦН.

Крановое и металлургическое оборудование

Электродвигатели мостовых кранов, портальных кранов в портах, металлургических кранов литейных дворов, шахтных подъёмников. Все эти машины работают в режиме повторно-кратковременных нагрузок (ПВ 25–60%) с частыми пусками — что эквивалентно длительной работе на пиковых температурах. БИФК с классом H закладывается в обмотки таких машин при ремонте и новом производстве.

Где БИФК НЕ применяется — огнестойкие кабельные системы

Для огнестойких кабельных лент нг(А)-FRLS/FRHF по IEC 60331 (90 минут при 750–850 °C) пропитанная кремнийорганикой бумага не используется: при 350–400 °C органическая часть связующего деструктурируется с выделением дыма. Для кабельных лент применяется непропитанная флогопитовая бумага ИФ-14 — там слюдяной слой работает как чистый минеральный барьер. БИФК — для длительной обмоточной изоляции при 180 °C, не для пожарного барьера.

По любым вопросам применения: +7 (953) 585-20-07, 2852007@bk.ru.

Как выбрать связующее: кремнийорганика, полиэфир-эпоксид или фосфат

Между тремя пропитанными слюдяными бумагами выбор однозначно определяется классом нагревостойкости обмотки:

Марка	Связующее	Класс / температура	Когда выбирают
БИФК	Кремнийорганическое	Класс H, 180 °C длительно	Тяговые двигатели локомотивов и электропоездов, моторы нефтепогружные УЭЦН, крановое и металлургическое оборудование, обмотки в условиях конденсата
БИФЭ	Полиэфирно-эпоксидное	Класс F, 155 °C длительно	Коллекторные слюдопласты для электродвигателей постоянного тока 7,5–160 кВт, генераторы ПТ, VPI-пропитка эпоксидными компаундами
БИЖФА	Алюмофосфатное (неорганическое)	Класс C, до 800 °C	Нагреватели промышленных печей, термопары, прокладки в металлургии — длительная работа при 200–800 °C

Если по тепловому расчёту обмотки рабочая точка ниже 155 °C — БИФЭ; до 180 °C — БИФК; выше 180 °C длительно — БИЖФА. Для класса H по ГОСТ 8865-93 в обмотках электрических машин стандартный выбор — именно БИФК. Замена БИФК на БИФЭ в тяговой машине приводит к ускоренному старению изоляции при пусковых перегрузках; замена в обратную сторону (БИФК вместо БИФЭ в коллекторном слюдопласте) технически возможна, но избыточна по цене и не даёт прироста ресурса в системе класса F.

Производство БИФК

Технология включает два этапа:

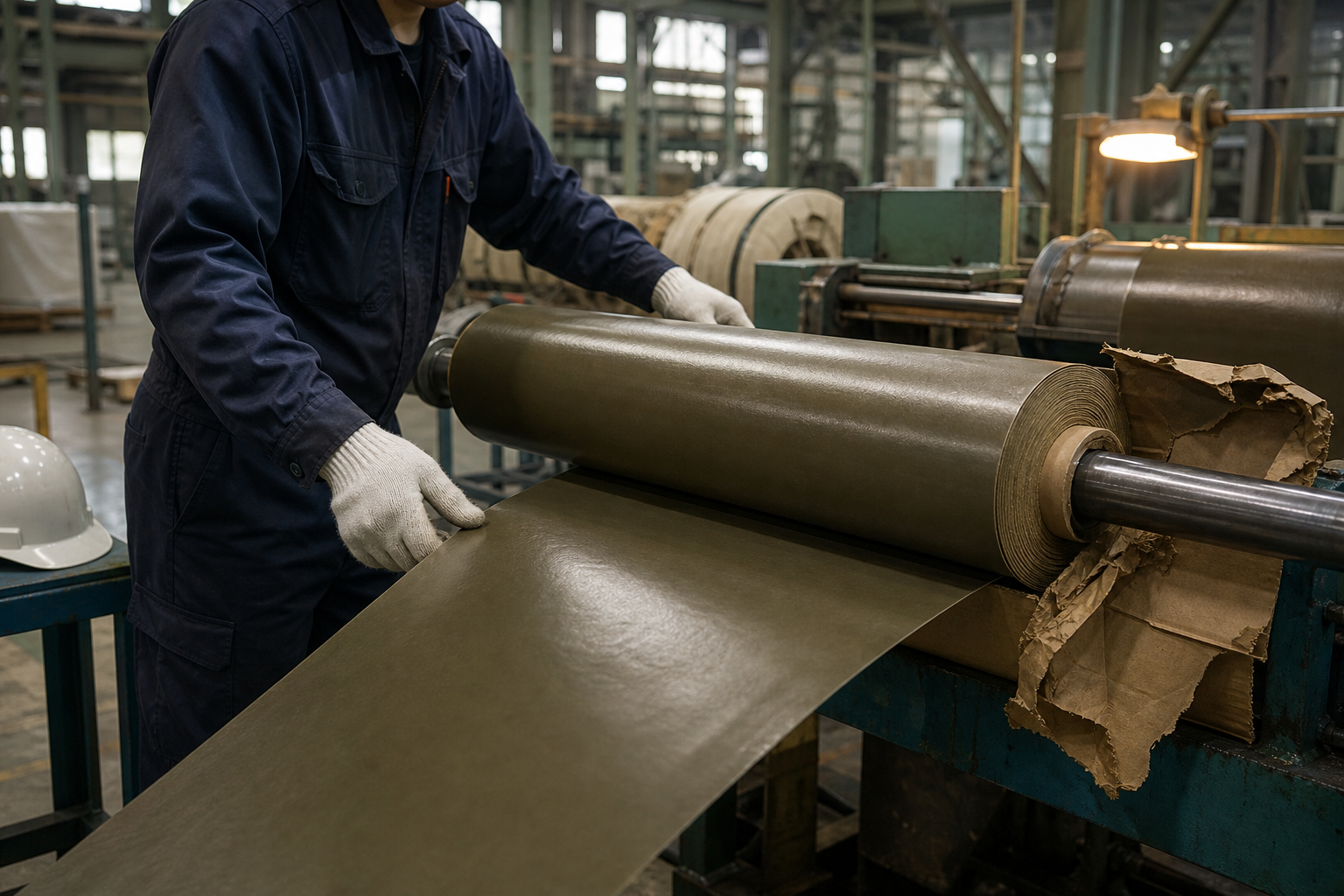

1. Получение базовой флогопитовой бумаги по ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия». Слюда-флогопит подвергается термохимической или гидромеханической обработке: чешуйки расщепляются на тонкие пластинки толщиной 1–10 мкм, формируется водная суспензия, отливается лист на сетке (по аналогии с целлюлозной бумагой), сушится. ГОСТ 26858-86 определяет 4 типа базовой бумаги; для БИФК используется тип 4 — флогопитовая нетермообработанная
2. Пропитка кремнийорганическим лаком и сушка. Готовая бумага протягивается через ванну с раствором кремнийорганического лака на углеводородном растворителе, отжимается между валками для контроля количества связующего (по ТУ — 2–12% массовой доли), затем проходит через сушильную камеру при 130–160 °C, где растворитель испаряется, а силикон частично отверждается. На выходе — рулон 900±10 мм с тёмно-зелёной плёнкой и содержанием летучих ≤3,0%. Окончательное отверждение силикона завершается уже у потребителя — при горячем прессовании слюдопласта или сушке готовой обмотки

Контроль готовой бумаги по ТУ 3491-048-00281915-94: электрическая прочность ≥15 кВ/мм, содержание слюды 85–98%, содержание связующего 2–12%, летучих ≤3,0%, отсутствие складок, проколов, расслоений.

Совместимость с подложками и финальными изделиями

БИФК — полуфабрикат для производства слюдопластов класса H и обмоточных лент. Используется в следующих изделиях:

• Гибкие слюдопласты класса H по ГОСТ 26349-84 — БИФК склеивается с подложкой из стеклоткани кремнийорганическим лаком (тем же связующим), даёт пазовую и витковую изоляцию двойного назначения
• Обмоточные ленты для тяговых машин — БИФК в комбинации с полиэфир-имидной плёнкой ПЭТ-Ф или полиимидной (Каптон) для лент VPI-пропитки
• Огнестойкие кабельные ленты — БИФК 0,07–0,08 мм в комбинации со стекловолокном для лент сохранения цепи (FRLS, FRHF)
• Изоляционные шайбы и прокладки — БИФК штампуется как самостоятельный материал для шайб в коллекторных узлах и клеммных коробках машин класса H

ИзолитПром поставляет как БИФК-полуфабрикат, так и готовые слюдопласты на её основе. Уточняйте по типу изделия: +7 (953) 585-20-07.

Импортные аналоги БИФК

За рубежом аналоги пропитанной кремнийорганикой флогопитовой бумаги класса H выпускают:

• Cogebi (Бельгия) — серия FIROX P: флогопитовая бумага с кремнийорганическим лаком для производства огнестойких кабельных лент по IEC 60331 (90 минут при 750 °C). Применяется в кабельных системах метро, аэропортов, тоннелей
• Cogebi (Бельгия) — серия COGETHERM P: флогопитовая бумага с фосфатным связующим, рабочая температура до 700 °C; используется в кабельных огнестойких системах и металлургии — близка к БИФК по сценариям применения, но другое связующее (фосфат вместо кремнийорганики)
• Pamica (Китай) — серия P506: флогопитовая слюдяная бумага с пропитками для электромашин, доступна в кремнийорганическом исполнении
• Von Roll (Швейцария) — отдельно силиконовую бумагу не продаёт, использует аналогичные материалы в собственных лентах класса H для тяговых электродвигателей

Импортные серии не сертифицированы по российским ТУ. Замена БИФК на импортный аналог требует сверки протоколов испытаний и согласования с заказчиком. ИзолитПром предоставляет паспорт качества по ТУ 3491-048-00281915-94, что упрощает сертификацию готового изделия для российских ОТК.

Контроль качества и паспорт изделия

Каждая партия БИФК сопровождается паспортом качества, в котором отражаются:

• Обозначение по ТУ (марка, толщина, ширина рулона, ТУ 3491-048-00281915-94)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний: электрическая прочность, содержание слюды, содержание связующего, содержание летучих, отсутствие визуальных дефектов
• Класс нагревостойкости: H по ГОСТ 8865-93
• Штамп ОТК и подпись ответственного лица

По запросу выдаётся копия сертификата соответствия на партию. ИНН поставщика 2464144782, реквизиты в счёте.

Типичные ошибки при выборе и применении БИФК

1. Применение БИФК выше 180 °C длительно

Самая опасная ошибка. Технолог видит в датасшите упоминание «стойкости при пожарном воздействии до 700 °C» и закладывает БИФК на длительную работу в зоне 250–400 °C. Это недопустимо — кремнийорганическое связующее при длительном нагреве выше 180 °C деградирует: силиконовая плёнка теряет эластичность, рассыпается на отдельные участки, чешуйки слюды теряют связь между собой. Через 500–2000 часов материал начинает осыпаться, межчешуечный диэлектрический барьер прорывается. 700 °C — это только кратковременная стойкость при пожарном воздействии (минуты), а не рабочая температура. Для длительной работы выше 180 °C — только БИЖФА с фосфатным связующим.

2. Путаница класса H с классом C

В старой советской классификации (до ГОСТ 8865-93) встречалось обозначение класса «C, 180 °C». Это устарело: по действующему стандарту 180 °C — это класс H, а класс C — выше 180 °C без верхней границы. Проектировщики, опирающиеся на старую литературу, иногда заказывают «БИФК класса C» — формально такой марки нет, БИФК всегда класс H. Если нужна изоляция выше 180 °C — переходить на БИЖФА.

3. Хранение более 12 месяцев и применение «просроченной» бумаги

Кремнийорганический лак при хранении медленно полимеризуется — летучие испаряются, плёнка становится менее эластичной. По истечении гарантийного срока (12 месяцев со дня изготовления по ТУ) бумага технически ещё работоспособна, но при намотке и прессовании может крошиться. Перед применением просроченной партии — выборочный контроль гибкости и электропрочности. Для ответственных применений — только свежая партия.

4. Замена БИФК на БИФЭ в тяговых машинах

Производственники иногда заменяют БИФК (класс H) на более дешёвую БИФЭ (класс F, 155 °C) при ремонте тяговых электродвигателей. Внешне разница незаметна, машина запускается и работает. Но рабочая температура обмотки тягового двигателя в режиме разгона достигает 170–180 °C — это уже за пределами класса F. Через 2–3 года такая обмотка выходит из строя ускоренно. Класс H в тяговых машинах закладывается не «с запасом», а по факту работы — БИФК заменять нельзя.

Хранение и транспортировка

Условия хранения: сухое помещение, температура 5–30 °C, относительная влажность не более 80%, защита от прямых солнечных лучей и нагревательных приборов. Рулоны хранятся вертикально на стеллажах в оригинальной упаковке. Не допускается контакт с растворителями и парами кислот/щелочей. Гарантийный срок хранения по ТУ 3491-048-00281915-94 — 12 месяцев со дня изготовления.

Транспортировка — в крытом транспорте, рулоны в вертикальном положении, защита от механических повреждений и атмосферных осадков. Доставка по России — ПЭК, Деловые линии, СДЭК, КИТ.

Частые вопросы

Почему БИФК — класс H (180 °C), а не C (700 °C)?

180 °C — это длительная рабочая температура по ГОСТ 8865-93, та цифра, на которую ориентируются при тепловом расчёте обмотки. 700 °C — это кратковременная стойкость при пожарном воздействии (минуты), которая используется в расчётах огнестойкости кабельных систем по IEC 60331, а не для штатной работы машины. Если в задании указано «класс изоляции H по ГОСТ 8865-93» — БИФК подходит. Если в задании написано «длительная работа при 250 °C» — БИФК не подходит, нужна БИЖФА с фосфатным связующим.

Какая разница между БИФК и БИФЭ для электродвигателя?

БИФК — класс нагревостойкости H по ГОСТ 8865-93 (180 °C). БИФЭ — класс F (155 °C). В двигателях, где обмотка работает при 155 °C и ниже (общепромышленные коллекторные машины 7,5–160 кВт) — БИФЭ. В двигателях с рабочей температурой обмотки 155–180 °C (тяговые, нефтепогружные, крановые) — БИФК. Класс машины указан в её паспорте, по нему и выбирать бумагу.

Можно ли использовать БИФК для коллекторных слюдопластов?

Технически — да, но избыточно по цене. В коллекторных машинах постоянного тока 7,5–160 кВт класс изоляции F, и стандартный материал для коллекторного слюдопласта — БИФЭ. Применение БИФК даст материал с большей электропрочностью (15 vs 12 кВ/мм) и более высоким классом, но для коллекторов это не нужно — коллектор не нагревается выше 155 °C при штатных режимах. Прирост ресурса не оправдывает разницу в цене.

Как контролировать что в рулоне именно БИФК, а не БИФЭ?

Визуально различить рулоны сложно — оба тёмно-зелёные. Различие — в маркировке упаковки и паспорте партии. На каждом рулоне ИзолитПром клеится этикетка с указанием марки, толщины, номера партии и ТУ. Паспорт партии содержит результаты испытаний, в том числе электропрочность (≥15 для БИФК, ≥12 для БИФЭ) — это достоверный маркер. Не доверять без паспорта.

Какой минимальный заказ?

От 1 рулона. Стандартный рулон — ширина 900±10 мм, длина 30–100 м (по согласованию). При заказе от 5 рулонов — скидка. Отгрузка в течение 24 часов после оплаты со склада Москвы. Для получения коммерческого предложения позвоните +7 (953) 585-20-07 или напишите 2852007@bk.ru.

Нормативные и справочные источники

• ТУ 3491-048-00281915-94 «Бумага электроизоляционная слюдяная марки БИФК. Технические условия» — основной нормативный документ на материал
• ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия» — рамочный стандарт на категорию слюдяных бумаг, определяет 4 типа сырья (для БИФК — тип 4, флогопит)
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C (90/105/120/130/155/180/>180 °C). БИФК — класс H
• ГОСТ 13751 — требования к слюде-сырью (флогопит и мусковит)
• ГОСТ 27905.1 — методы оценки нагревостойкости электроизоляционных материалов (ускоренное термостарение)
• IEC 60331 — методы испытаний кабелей на сохранение работоспособности при пожаре (90 минут при 750–850 °C); используется для огнестойких лент на основе БИФК
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — Раздел 19 «Слюдяные электроизоляционные материалы», подраздел по кремнийорганическим связующим класса H
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — теория диэлектрических свойств слюды и силиконовых полимеров

Заказать БИФК

БИФК толщиной 0,07; 0,08; 0,09; 0,10 мм в рулонах 900±10 мм — на складе ИзолитПром в Москве. Отгрузка в течение 24 часов после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК, КИТ. Скидка от 5 рулонов.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость по толщине и метражу, оформим коммерческое предложение в течение часа. Поставка с паспортом качества по ТУ 3491-048-00281915-94.

Сравнить с пропитанными бумагами других классов нагревостойкости — раздел слюдобумага пропитанная. Для рулонной непропитанной флогопитовой бумаги без связующего — раздел бумага ИФ.
