Слюдяная бумага БИЖФА — жаростойкая флогопитовая бумага с алюмофосфатным связующим, рассчитанная на длительную работу при 800 °C. Производится по ТУ 3492-045-00281915-98 в форме листов 600×900 мм — единственная пропитанная слюдяная бумага в листовом исполнении. Применяется для изоляции нагревательных элементов промышленных печей, выводов термопар, прокладок в металлургическом и литейном оборудовании, изготовления термостойких трубок и втулок до 800 °C. ИзолитПром поставляет БИЖФА с паспортом качества; заказать — +7 (953) 585-20-07.

Что означает марка БИЖФА

Буквенная расшифровка обозначения по ТУ 3492-045-00281915-98:

• Б — бумага (тип материала; не путать с ИФ — рулонная флогопитовая без связующего)
• И — изоляционная (электроизоляционное назначение)
• Ж — жаростойкая (рабочая температура от 600 °C и выше)
• Ф — флогопит (магниево-железистая слюда KMg₃(AlSi₃O₁₀)(OH,F)₂; жаростойкая категория слюды по ГОСТ 13751)
• А — алюмофосфатное связующее (неорганическая фосфатная пропитка на основе моноалюминийфосфата)

Сочетание флогопитовой основы и неорганической фосфатной матрицы даёт материал, в котором нет органических компонентов — отсюда длительная работа при 800 °C без выделения газов и без потери диэлектрических свойств. Это принципиальное отличие БИЖФА от пропитанных кремнийорганикой (БИФК) и полиэфирно-эпоксидным лаком (БИФЭ) бумаг, чьё связующее имеет верхний предел 180 и 155 °C соответственно.

Технические характеристики БИЖФА

Тип слюды	Флогопит, рекомпозированный гидромеханическим способом по ГОСТ 26858-86
Связующее	Алюмофосфатное (неорганическое, на основе моноалюминийфосфата)
Содержание фосфатов	0,5–1,2% (массовая доля растворимых фосфатов)
Толщина	0,10 мм (единственная позиция в номенклатуре марки)

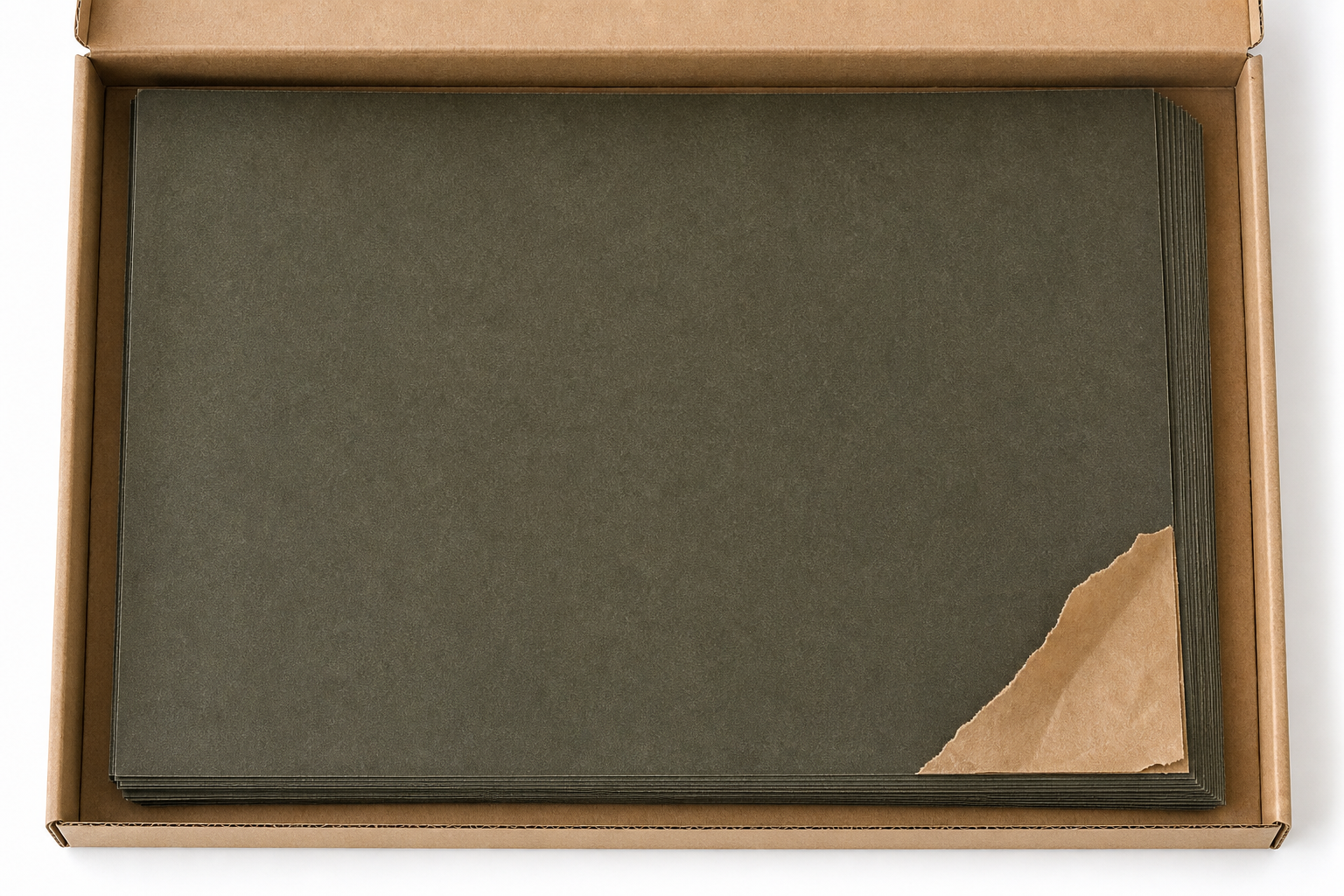

Форма выпуска	Листы 600×900 мм — не рулоны
Электрическая прочность	≥12 кВ/мм
Удельное объёмное сопротивление	≥1×10¹⁰ Ом·м
Прочность на разрыв	≥25 Н/см
Водостойкость	Электрическая прочность сохраняется после 6 мин выдержки в воде (по методике ТУ)
Длительная рабочая температура	до 800 °C

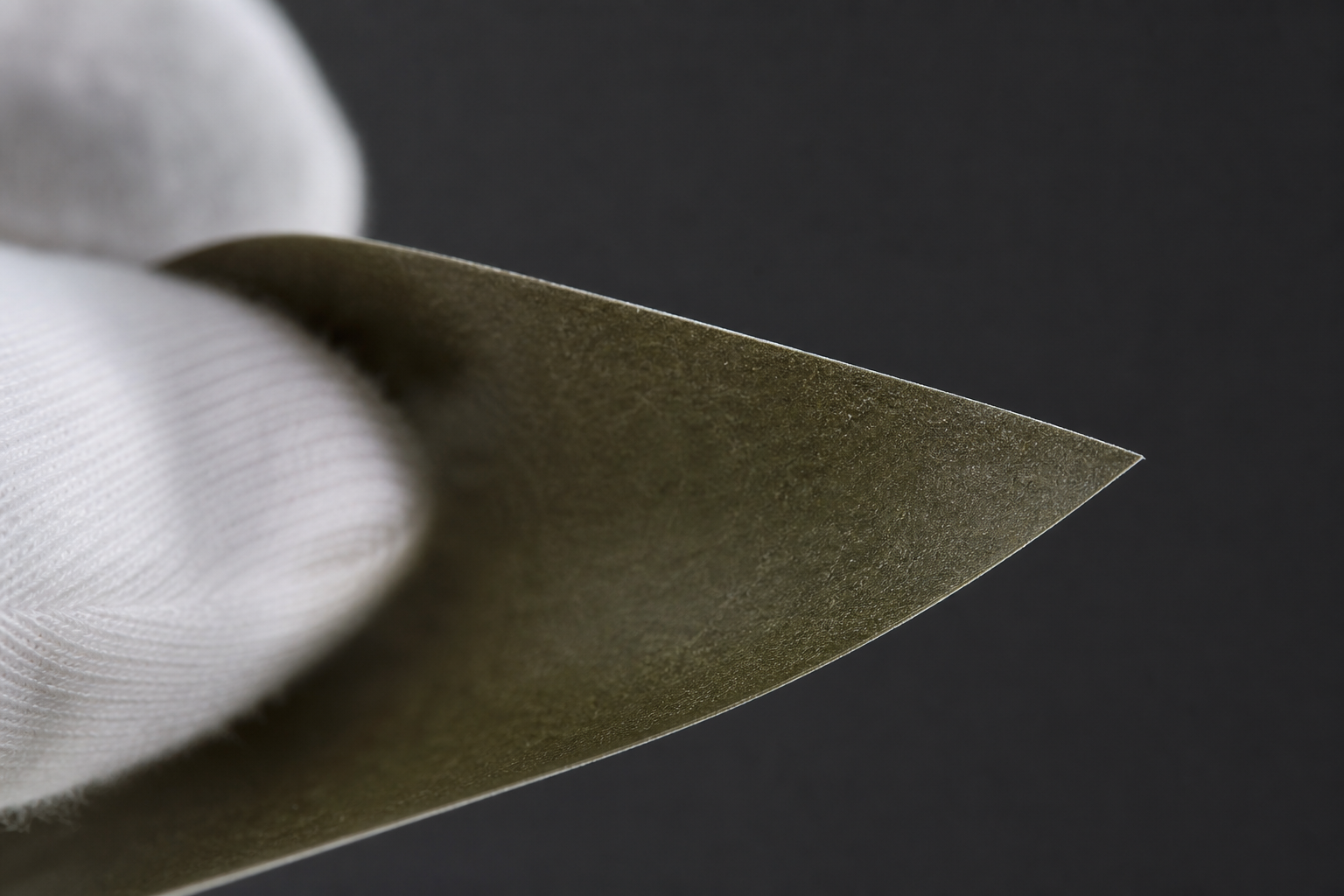

Цвет	Тёмно-зелёный с матовой плёнкой связующего

Источник — ТУ 3492-045-00281915-98, протокол испытаний партии в паспорте качества ИзолитПром. Заказ от 1 листа: +7 (953) 585-20-07, 2852007@bk.ru.

Алюмофосфатное связующее: почему 800 °C

Алюмофосфатное связующее — водный раствор моноалюминийфосфата Al(H₂PO₄)₃, который при сушке образует на поверхности слюдяных чешуек твёрдую неорганическую матрицу. Принципиальная разница с органическими лаками (полиэфир, эпоксид, кремнийорганика):

• Нет углеродного скелета — материал не выгорает, не выделяет угарный газ и сажу при нагреве
• Стабильность фосфатной решётки до 1000 °C — рабочий диапазон БИЖФА ограничен не связующим, а самим флогопитом (потеря кристаллизационной воды при ~900 °C)
• Нелетучесть — после сушки фосфаты остаются в матрице; ТУ нормирует растворимый остаток 0,5–1,2%
• Совместимость с металлами — фосфатная плёнка пассивирует контакт со сталью и алюминием, поэтому БИЖФА используется в прямом контакте с нагревательными нитями и термопарами

Кремнийорганический лак БИФК выдерживает 180 °C длительно и 700 °C кратковременно — но при длительной работе на 600 °C органическая часть распадается, материал теряет связность. Полиэфирно-эпоксидный лак БИФЭ ограничен 155 °C. БИЖФА — единственный вариант для постоянной эксплуатации в зоне 600–800 °C.

Заказать БИЖФА в листах для штамповки прокладок: +7 (953) 585-20-07.

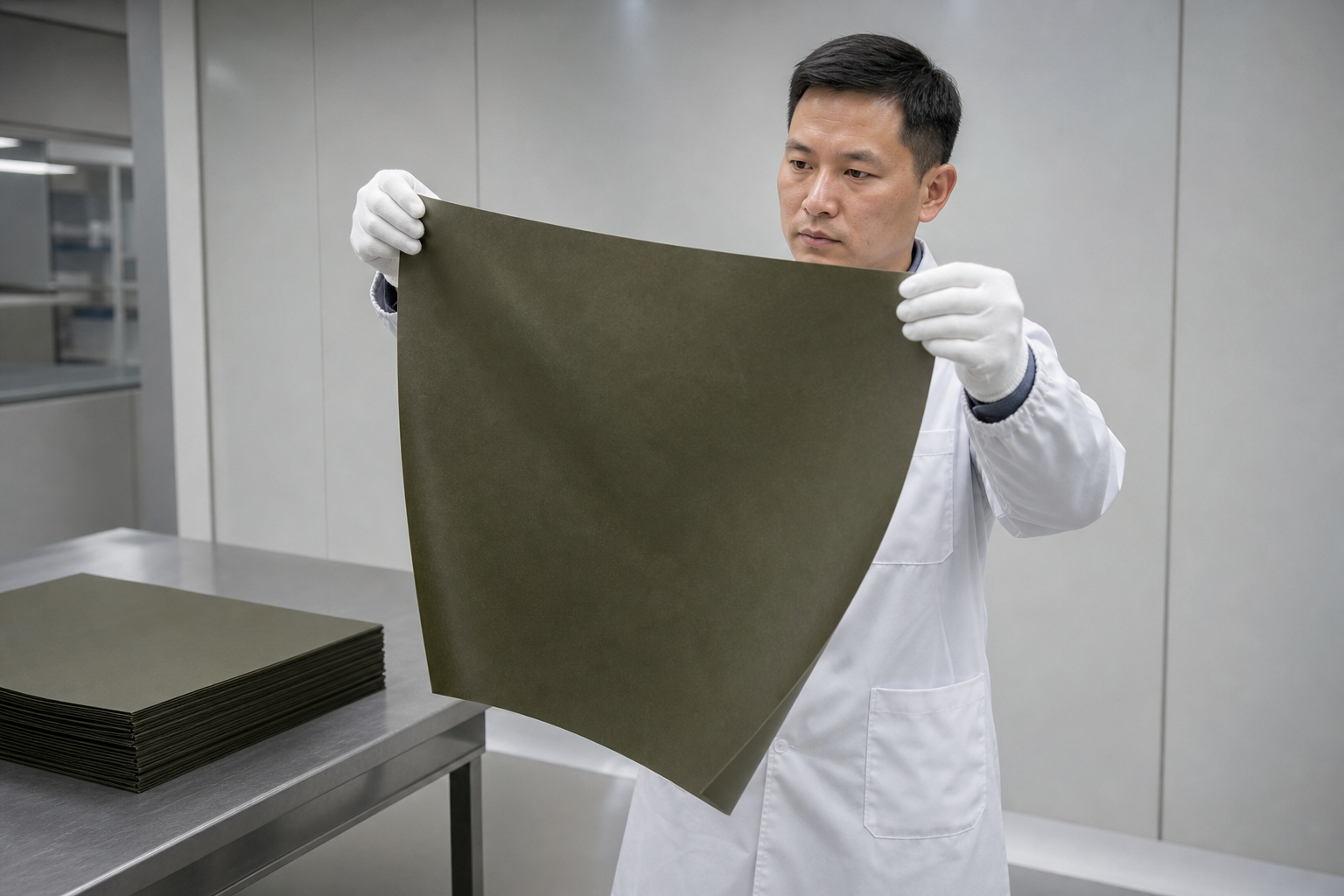

Применение БИЖФА 0,10 мм в листах 600×900 мм

Толщина 0,10 мм при листовой форме выпуска делает БИЖФА универсальным сырьём для штамповки прокладок и нарезки полос без потерь на размотку и подмотку:

Применение	Описание задачи
Прокладки в нагревательных элементах	Штампованные шайбы и кольца под клеммы ТЭН промышленных печей сопротивления, тэновых нагревателей пресс-форм, индукционных установок термообработки до 800 °C
Изоляция выводов термопар	Шайбы и трубчатые сегменты на выводах термопар типа K (хромель-алюмель, до 1100 °C короткие промежутки), N (никросил-нисил), S (платина-родий) — там, где сама термопара выходит в холодную зону
Электролизёры алюминиевой промышленности	Изоляционные прокладки между токопроводами и металлоконструкциями электролизных ванн
Дуговые и индукционные плавильные печи	Прокладки и барьеры в системах подвода тока к электродам, изоляция вводов индукторов
Изоляция в литейном оборудовании	Прокладки в формах для литья цветных металлов, изоляция нагревателей пресс-форм
Изготовление термостойких трубок и втулок	Свёртка БИЖФА в трубки и втулки для изоляции токоведущих частей в высокотемпературных установках по нашему ТУ 273314-020
БИЖФА 0,10 мм 600×900 →	Карточка товара со спецификацией и условным обозначением для заказа

Класс нагревостойкости и термостойкость материала

В технических текстах часто путают два разных параметра:

• Класс нагревостойкости электроизоляционной системы по ГОСТ 8865-93 — длительная рабочая температура изоляционной системы в составе машины (Y=90, A=105, E=120, B=130, F=155, H=180, C>180 °C). Класс присваивается всей системе целиком, а не отдельному материалу
• Термостойкость материала — температура, при которой сам материал сохраняет свои физические и диэлектрические свойства; это свойство сырья и связующего, а не системы

БИЖФА с её алюмофосфатным связующим относится к классу C по ГОСТ 8865-93 (длительная рабочая температура свыше 180 °C; верхняя граница в стандарте не нормирована — её определяют материалом). Термостойкость самого материала — до 800 °C, что и определяет область применения: нагреватели, термопары, металлургические печи. В этой зоне другие пропитанные бумаги (БИФК класса H, БИФЭ класса F) неприменимы — органические связующие выгорают.

Отраслевые применения БИЖФА

Металлургия

Главный потребитель БИЖФА. В алюминиевой промышленности — изоляционные барьеры в электролизёрах Содерберга и обожжённого анода: разделение токопроводов и металлоконструкций ванны при температуре расплава 950–960 °C. В чёрной металлургии — прокладки в дуговых сталеплавильных печах ДСП, индукционных тигельных печах ИТТ, печах вакуумно-дугового переплава ВДП. В цветной — прокладки и изоляторы в печах для меди, никеля, цинка.

Промышленные нагреватели и термообработка

Прокладки под клеммы и токовводы трубчатых электронагревателей ТЭН, прокладки в керамических нагревателях муфельных и шахтных печей, изоляция нихромовых и фехралевых нагревательных элементов в печах закалки, отпуска, нормализации, цементации. Толщина 0,10 мм оптимальна для штамповки шайб под стандартные клеммные узлы.

Термопары и измерительная техника

Изоляция выводов высокотемпературных термопар: типа K (до 1100–1300 °C), N (до 1200 °C), S и R (платинородиевые, до 1600 °C). БИЖФА работает там, где термопара выходит из горячей зоны печи и нужна изоляция между парой проводников и металлической арматурой. Для самой горячей зоны применяют керамические трубки, БИЖФА — на холодном выводе и в клеммных коробках.

Литейное и кузнечно-прессовое оборудование

Прокладки в нагревательных пластинах пресс-форм, изоляция нагревателей вулканизационных прессов, защитные барьеры в индукционных нагревателях заготовок перед штамповкой и ковкой.

По любым вопросам применения: +7 (953) 585-20-07, 2852007@bk.ru.

Как выбрать связующее: алюмофосфат, кремнийорганика или полиэфир-эпоксид

Между тремя пропитанными слюдяными бумагами выбор однозначно определяется температурой эксплуатации:

Марка	Связующее	Класс / температура	Когда выбирают
БИЖФА	Алюмофосфатное (неорганическое)	Класс C, до 800 °C	Нагреватели, термопары, металлургия — длительная работа выше 200 °C, прямой контакт с горячими металлами
БИФК	Кремнийорганическое	Класс H, 180 °C длительно	Тяговые двигатели, ЖД-транспорт, нефтепогружные двигатели УЭЦН — длительная работа при 180 °C, кратковременная стойкость до 700 °C при пожаре
БИФЭ	Полиэфирно-эпоксидное	Класс F, 155 °C длительно	Коллекторные слюдопласты для электродвигателей постоянного тока 7,5–160 кВт, VPI-пропитка

Если по карте температур обмотки рабочая точка ниже 155 °C — БИФЭ; до 180 °C — БИФК; выше 180 °C и тем более выше 250 °C — только БИЖФА. Замена БИЖФА на БИФК или БИФЭ в высокотемпературной зоне приводит к выгоранию связующего, осыпанию слюды и потере диэлектрической прочности.

Производство БИЖФА

Технология включает два этапа:

1. Получение базовой флогопитовой бумаги по ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия». Слюда-флогопит подвергается термохимической или гидромеханической обработке: чешуйки расщепляются на тонкие пластинки толщиной 1–10 мкм, формируется водная суспензия, отливается лист на сетке (по аналогии с целлюлозной бумагой), сушится. ГОСТ 26858-86 определяет 4 типа базовой бумаги; для БИЖФА используется тип 4 — флогопитовая нетермообработанная
2. Пропитка алюмофосфатным составом и вторая сушка. Готовая бумага погружается в раствор моноалюминийфосфата Al(H₂PO₄)₃, отжимается между валками для контроля количества связующего (растворимый остаток фосфатов 0,5–1,2% по ТУ), сушится при температуре, при которой завершается частичная полимеризация фосфатной матрицы. Получается лист 600×900 мм с тёмно-зелёной матовой поверхностью

Раскрой и нарезка прокладок выполняются у потребителя — штамповкой, гильотиной или лазером.

Совместимость с пропиточными лаками и основой

БИЖФА — самостоятельный готовый материал; в отличие от непропитанной бумаги ИФ-12/14 и ИМ-12/14, она не требует дополнительной пропитки и не используется как полуфабрикат для микалент. Для изготовления изделий БИЖФА штампуется или нарезается в чистом виде.

Для изоляционных систем, требующих более высокой механической прочности (трубки, втулки), БИЖФА свёртывается на оправке и фиксируется без дополнительного связующего — фосфатная матрица выдерживает рабочие температуры. ИзолитПром выпускает по ТУ 273314-020 готовые трубки и втулки на основе БИЖФА — уточняйте: +7 (953) 585-20-07.

Импортные аналоги БИЖФА

За рубежом аналоги жаростойкой флогопитовой бумаги с фосфатным связующим выпускают:

• Cogebi (Бельгия) — серия COGETHERM P: флогопитовая бумага с фосфатным связующим, рабочая температура до 700 °C, поставляется в листах и рулонах. Используется в металлургии и кабельных огнестойких системах
• Pamica (Китай) — серия P506-PHO: фосфатно-флогопитовая бумага, аналог по составу, диапазон рабочих температур до 800 °C
• Final Advanced Materials (Франция) — флогопитовая бумага 330 г/м² с фосфатной пропиткой; нишевый поставщик для научных и космических применений

Импортные серии не сертифицированы по российским ТУ. Замена БИЖФА на импортный аналог требует сверки протоколов испытаний и согласования с заказчиком. ИзолитПром предоставляет паспорт качества по ТУ 3492-045-00281915-98, что упрощает сертификацию готового изделия.

Контроль качества и паспорт изделия

Каждая партия БИЖФА сопровождается паспортом качества, в котором отражаются:

• Обозначение по ТУ (марка, толщина, размер листа, ТУ 3492-045-00281915-98)
• Номер партии и дата изготовления
• Результаты приёмо-сдаточных испытаний: электрическая прочность, удельное сопротивление, прочность на разрыв, водостойкость, содержание фосфатов
• Штамп ОТК и подпись ответственного лица

По запросу выдаётся копия сертификата соответствия на партию. ИНН поставщика 2464144782, реквизиты в счёте.

Типичные ошибки при выборе БИЖФА

1. Заказ БИФК или БИФЭ для работы выше 200 °C

Самая распространённая ошибка: технолог видит маркировку БИФК «класс H, кратковременно до 700 °C» и выбирает её для постоянной работы при 400–600 °C. Через несколько часов кремнийорганический лак деструктурируется, материал теряет связность и осыпается. Для длительной работы выше 200 °C — только БИЖФА.

2. Применение в условиях прямого контакта с горячей водой или паром

Алюмофосфатная плёнка имеет ограниченную водостойкость — нормированное время до пробоя при погружении ≤6 мин. БИЖФА предназначена для сухих горячих сред (печи, нагреватели), не для контакта с водой и насыщенным паром. В сырых высокотемпературных средах применяют керамику или специальные кремнийорганические компаунды.

3. Нарезка тупыми ножами с расслоением краёв

Тонкая 0,10 мм бумага при штамповке тупой матрицей или резке тупым ножом расслаивается на чешуйки по краям. При установке в клеммный узел расслоённый край ослабляет изоляционный промежуток. При штамповке использовать острые матрицы и подложку из мягкого металла; при гильотинной резке — острый нож под прямым углом.

4. Хранение под нагрузкой во влажной среде

Стопка листов БИЖФА под нагрузкой в помещении с влажностью выше 80% — фосфатная плёнка частично растворяется на местах контакта, листы слипаются. Хранить в сухом помещении, без нагрузки сверху, в оригинальной упаковке.

Хранение и транспортировка

Условия хранения: сухое помещение, температура 15–35 °C, относительная влажность не более 80%, защита от прямых солнечных лучей. Листы хранят в горизонтальном положении стопками по 50–100 шт. в оригинальной упаковке, без нагрузки сверху. Гарантийный срок хранения по ТУ 3492-045-00281915-98 — 12 месяцев со дня изготовления.

Транспортировка — в крытом транспорте, в жёсткой упаковке (ящики или поддоны с обвязкой), защита от механических повреждений и атмосферных осадков. Доставка по России — ПЭК, Деловые линии, СДЭК.

Частые вопросы

Почему БИЖФА в листах, а не в рулонах как остальные пропитанные бумаги?

Алюмофосфатное связующее после сушки даёт жёсткую неорганическую матрицу — рулонирование такого листа приводит к микротрещинам по фосфатной плёнке. Поэтому БИЖФА выпускается готовыми листами 600×900 мм. Это удобно для штамповки прокладок: лист сразу под раскрой без размотки и обрезания концов.

Какая разница между БИЖФА и БИФК по нагрузке?

БИФК — класс нагревостойкости H по ГОСТ 8865-93 (длительная работа 180 °C). БИЖФА — класс C, длительная работа до 800 °C. Если в задаче рабочая температура выше 200 °C — однозначно БИЖФА. БИФК для тяговых двигателей и моторов кранового оборудования при 180 °C.

Можно ли использовать БИЖФА в электронагревателях бытового назначения?

Технически — да, но избыточно по характеристикам и по цене. В бытовых нагревателях (плиты, утюги, обогреватели) рабочие температуры спирали редко превышают 250–400 °C, и применяются более дешёвые материалы — слюдинит ГИП или асбоцементные прокладки. БИЖФА нужна там, где температура 500 °C и выше длительно или есть требования по диэлектрике в зоне 800 °C.

Совместима ли БИЖФА с медью и алюминием?

Совместима. Фосфатная плёнка при контакте с металлом создаёт пассивирующий слой — это снижает риск коррозии токопровода. Для контакта со сталью и сплавами на основе никеля (фехраль, нихром, инконель) БИЖФА также совместима. Для длительного контакта с расплавленными цветными металлами требуется промежуточный керамический слой.

Какой минимальный заказ?

От 1 листа 600×900 мм. При партии от 50 листов — скидка. Отгрузка в течение 24 часов после оплаты со склада Москвы. Для получения коммерческого предложения позвоните +7 (953) 585-20-07 или напишите 2852007@bk.ru.

Нормативные и справочные источники

• ТУ 3492-045-00281915-98 «Бумага электроизоляционная слюдяная марки БИЖФА. Технические условия» — основной нормативный документ на материал
• ГОСТ 26858-86 «Бумага электроизоляционная слюдяная. Общие технические условия» — рамочный стандарт на категорию слюдяных бумаг, определяет 4 типа сырья (для БИЖФА — тип 4, флогопит)
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C (90/105/120/130/155/180/>180 °C). БИЖФА — класс C
• ГОСТ 13751 — требования к слюде-сырью (флогопит и мусковит)
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — Раздел 19 «Слюдяные электроизоляционные материалы», подраздел по жаростойким бумагам и фосфатным связующим
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — теория диэлектрических свойств слюды и неорганических связующих
