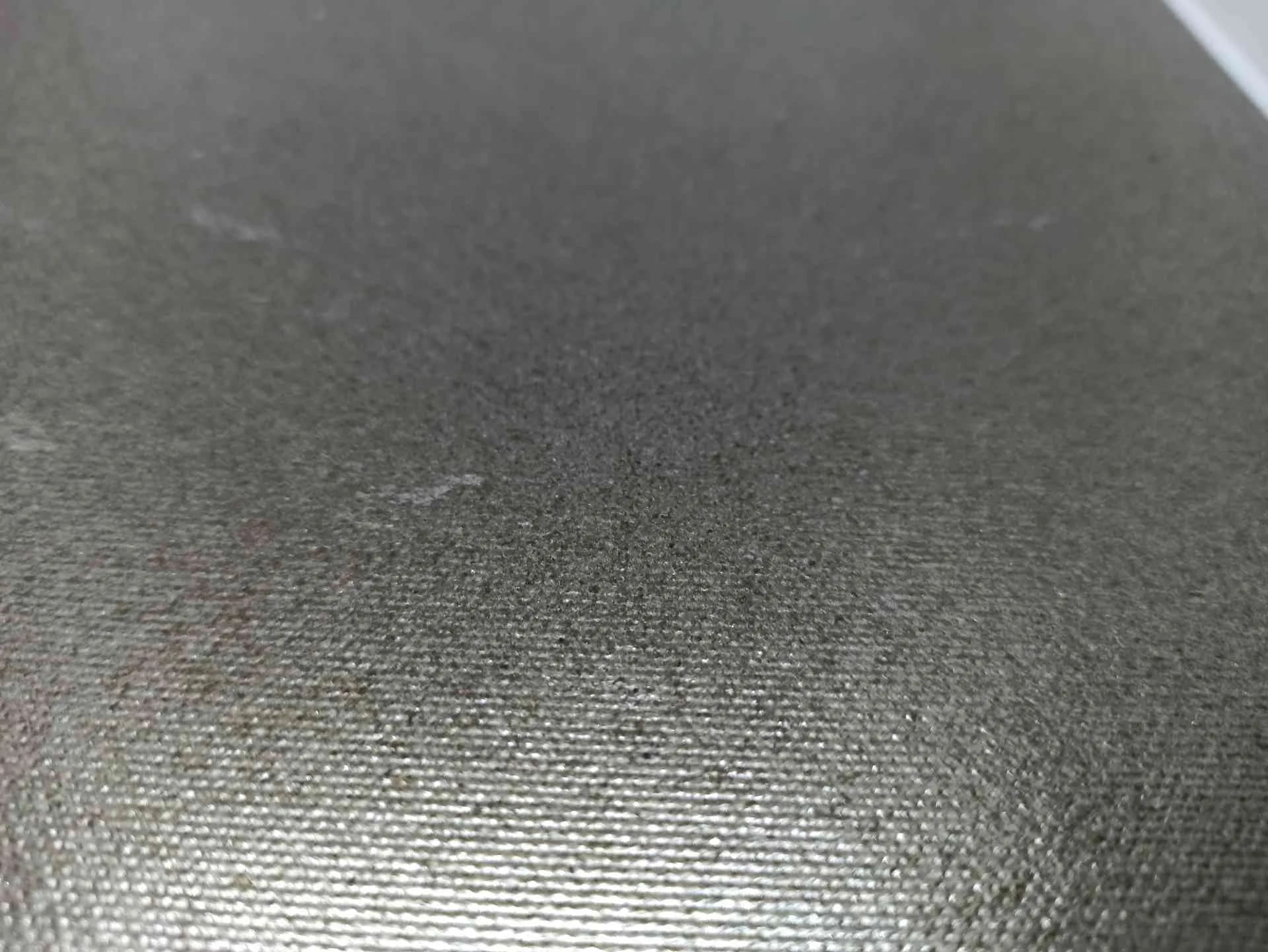

Слюдопласт конструкционный жаростойкий ИЖКАХ — поставка со склада

Слюдопласт конструкционный жаростойкий ИЖКАХ — листовой электроизоляционный материал на основе слюдопластовой бумаги, склеенной фосфатным связующим (алюмохромфосфат, АХФ). Базовый стандарт — ГОСТ 26103-84 «Материалы электроизоляционные на основе слюдяных бумаг». Поставка ИЖКАХ ведётся от ведущих российских заводов по ТУ; мы работаем напрямую с производителями и отгружаем материал со склада в Москве.

ИЖКАХ применяется как жёсткая конструкционная изоляция в нагревательных установках с температурой до 700 °C: каркасы трубчатых электронагревателей, опорные пластины спиралей, прокладки между обмоткой и кожухом, изоляционные шайбы силовых выводов. Толщины 0,3–25 мм перекрывают типовые задачи — от тонких прокладок в приборах до толстослойных опор в крупных промышленных нагревателях.

Если рабочая температура задачи стабильно превышает 700 °C или предполагается длительный нагрев на верхней границе, рекомендуем рассмотреть улучшенную марку ЭЖКАХ: она производится с дополнительной пропиткой кремнийорганической смолой и держит до 800 °C длительно. ЭЖКАХ выпускается под Красноярском, и мы как производитель этой марки можем подобрать конкретную толщину и формат под задачу.

Описание материала

Конструкция ИЖКАХ — многослойная: на бумагоделательной машине из расщеплённой слюды (флогопит для жаростойкого исполнения) формируется тонкая слюдопластовая бумага, листы которой пропитываются раствором алюмохромфосфата и собираются пакетом нужной толщины. Пакет проходит горячее прессование, во время которого АХФ полимеризуется в неорганическую матрицу, сохраняющую прочность вплоть до температур, при которых органические смолы давно бы выгорели.

Особенность фосфатной системы — полное отсутствие органики. Это значит, что при нагреве до 700 °C ИЖКАХ не выделяет дыма, не теряет массу за счёт деструкции связующего и не образует токопроводящих углеродных продуктов разложения. Электрические характеристики при нагреве снижаются плавно и предсказуемо, без скачкообразного провала, типичного для эпоксидных или полиэфирных связующих.

В отличие от ЭЖКАХ, у которого в систему дополнительно введена кремнийорганическая смола, чистый ИЖКАХ работает только на АХФ. Это даёт более высокую жёсткость на изгиб и меньшую усадку при первом нагреве, но ограничивает рабочий потолок отметкой 700 °C: при дальнейшем повышении начинаются процессы дегидратации фосфатов, которые в чистом виде ускоряют расслоение. Кремнийорганика в ЭЖКАХ играет роль вторичного связующего, удерживающего слои до 800 °C.

Промышленные поставки ИЖКАХ идут двумя сериями: стандартный размерный ряд (типовой ассортимент 0,5–2,0 мм, наиболее востребованный в массовом производстве нагревателей) и ИЖКАХ-ТУ — расширенный ряд по техническим условиям производителя, включающий тонкие исполнения от 0,3 мм и толстые плиты до 25 мм. Толщины ИЖКАХ-ТУ обычно поставляются под заказ; типовые позиции 0,5/1,0/2,0 мм держим в наличии.

Технические характеристики

Параметр	Значение
Базовый стандарт	ГОСТ 26103-84
Технические условия	по ТУ производителя
Основа	слюдопластовая бумага (флогопит)
Связующее	фосфатное (алюмохромфосфат, АХФ), без органических смол
Электрическая прочность, толщина 0,3 мм	не менее 16 кВ/мм
Электрическая прочность, толщина 0,6 мм и более	не менее 18 кВ/мм
Минимальная ЭП в отдельных точках	не менее 12 кВ/мм
Удельное объёмное электрическое сопротивление	не менее 1×1010 Ом·м
Расслаиваемость	не более 5%
Влагостойкость	48 ч (в стандартных условиях)
Нагревостойкость	не менее 700 °C длительно
Толщина листа	0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10; 12; 15; 20; 25 мм
Размеры листа	600×1000 мм; 1000×1200 мм
Допуск по толщине	±10% (типовой), уточняется по ТУ

Расширенный размерный ряд (исполнение «ИЖКАХ-ТУ») и нестандартные форматы поставляются по согласованию с производителем — срок изготовления уточняйте при оформлении заявки.

Применение

ИЖКАХ — материал для жёсткой электрической изоляции там, где органические компаунды и эпоксидные слюдиниты уже не работают, а гибкие слюдяные ленты не дают нужной механической прочности. Основные группы задач:

• Каркасы и опоры спиралей в трубчатых электронагревателях (ТЭН). Тонкие исполнения 0,3–0,8 мм используются как изоляция между нихромовой спиралью и стальной оболочкой. Жёсткость материала позволяет фиксировать виток без деформации при сборке и сохранять зазор в процессе термоциклирования.
• Прокладки и шайбы силовых выводов нагревателей. Толщины 1–3 мм идут на изоляцию контактных групп, где одновременно нужна электрическая прочность 18 кВ/мм и стойкость к нагреву от токопроводящих частей. Заменяет асбестокартон в реконструкциях.
• Изоляция в индукционных и муфельных печах. Толстые листы 4–15 мм работают как разделительные перегородки между обмоткой индуктора и металлическими элементами корпуса. Удельное сопротивление 10¹⁰ Ом·м исключает наведённые токи.
• Конструктивные элементы лабораторных печей и сушильных шкафов. ИЖКАХ режется по чертежу на пластины сложной формы, что позволяет заменить керамические изоляторы там, где нужна сложная геометрия и невозможна керамика.
• Изоляционные подложки в установках термообработки металлов. Плиты 10–25 мм применяются как опорные изоляторы под нагревательные элементы в печах закалки, отпуска, нагрева под пайку.
• Ремонт и реконструкция промышленного нагревательного оборудования. Прямая замена устаревших изоляторов из миканита, асбоцемента, фарфора в действующих печах, термических установках и реакторах.

Технология обработки

ИЖКАХ относится к материалам твёрдой группы и обрабатывается стандартным металлообрабатывающим инструментом. При работе важно соблюдать несколько правил.

Резка. Тонкие листы 0,3–1,0 мм режутся гильотинными ножницами или дисковой пилой с твердосплавным диском (скорость подачи — до 0,3 м/мин, без удара). Толстые плиты 3–25 мм — ленточной пилой по металлу или абразивным кругом по камню. Лазерную резку использовать не рекомендуется: фосфатное связующее в зоне реза перегревается и плавится, край получается рыхлым.

Сверление. Применяются твердосплавные свёрла с углом заточки 90–110°. Скорость вращения — 800–1500 об/мин в зависимости от диаметра, без подачи смазочно-охлаждающей жидкости (вода вызывает локальное расслоение). Под отверстие диаметром более 12 мм лучше использовать кольцевую коронку.

Фрезеровка и шлифовка. Допустимы концевыми фрезами с твердосплавной режущей кромкой. Шлифовка торцов — сухая, абразивом средней зернистости. После механической обработки рекомендуется обдуть деталь сжатым воздухом для удаления слюдяной пыли.

Хранение. Помещение с относительной влажностью не выше 65%, температура 5–30 °C. Листы хранятся горизонтально на ровной поверхности, под лёгкой нагрузкой — это предотвращает коробление при колебаниях влажности. Перед монтажом в установку, работающую при высоких температурах, желательна предварительная сушка детали при 120–150 °C в течение 2–4 часов — уйдёт остаточная влага из пор связующего.

ИЖКАХ или ЭЖКАХ — что выбрать

Обе марки относятся к жаростойкому слюдопласту на фосфатном связующем и решают близкие задачи. Различие принципиальное в одном — верхний температурный потолок и состав связующей системы.

Параметр	ИЖКАХ	ЭЖКАХ
Рабочая температура (длительно)	до 700 °C	до 800 °C
Связующая система	фосфатное (АХФ)	фосфатное (АХФ) + кремнийорганическая смола
Электрическая прочность	16–18 кВ/мм	не менее 16 кВ/мм
Толщины (стандарт)	0,3–25 мм	0,5–2,0 мм (расширенный по ТУ — больше)
Производство	несколько российских заводов	ИзолитПром (Красноярск)
Базовый стандарт	ГОСТ 26103-84	ГОСТ 26103-84, по нашему ТУ
Поведение при перегреве выше потолка	дегидратация фосфатов, ускоряется расслоение	кремнийорганика удерживает структуру до 800 °C

Когда выбирать ИЖКАХ: рабочая температура установки не превышает 650–680 °C, нужны нестандартные толщины (тонкие 0,3 мм или толстые от 5 мм), задача типовая — ремонт ТЭНов, прокладки силовых выводов, изоляция стандартного нагревательного оборудования.

Когда выбирать ЭЖКАХ: установка работает на верхней границе диапазона 700 °C или эпизодически нагревается выше, важна повторяемость характеристик от партии к партии (мы как производитель контролируем процесс полностью), нужна гарантированная отгрузка под крупный проект с длинным сроком производства нагревателей.

ИЖКАХ среди других электроизоляционных материалов

В таблице ниже — место ИЖКАХ относительно других электроизоляционных листовых материалов, которые часто рассматриваются для нагревательного оборудования. Это упрощает выбор, когда исходно неизвестно, какой материал подходит под задачу.

Материал	Связующее	Рабочая температура	Характер изоляции
Конструкционный слюдопласт (эпоксидный)	эпоксидно-новолачное	до 130–180 °C	жёсткий, для электротехники общего назначения
Гибкий миканит ГФС, ГФЧ	кремнийорганическое или фосфатное	до 600 °C	мягкий, для обмоток и формовки
ИЖКАХ	фосфатное (АХФ)	до 700 °C	жёсткий, для каркасов и прокладок ТЭН
ЭЖКАХ	АХФ + кремнийорганика	до 800 °C	жёсткий, для нагревателей с повышенной температурой
Керамика (стеатит, фарфор)	спечённая масса	свыше 1000 °C	хрупкий, ограничен по геометрии

Если установка работает в диапазоне 200–600 °C — чаще выгоднее гибкий миканит. От 600 до 700 °C — ИЖКАХ оптимален по соотношению цена/жёсткость. От 700 до 800 °C — ЭЖКАХ. Выше 800 °C — задача переходит в область керамики или специальных композитов.

Часто задаваемые вопросы

Чем ИЖКАХ отличается от ЭЖКАХ по составу?
Сама слюдопластовая бумага одинаковая. Разница в связующем: ИЖКАХ содержит только алюмохромфосфат (АХФ), ЭЖКАХ — АХФ плюс кремнийорганическая смола. Кремнийорганика поднимает температурный потолок с 700 до 800 °C и улучшает поведение материала при длительной работе на верхней границе.

До какой температуры реально работает ИЖКАХ?
700 °C — это температура длительной работы по ГОСТ 26103-84 и ТУ производителей. Кратковременные забросы до 750–800 °C материал выдерживает, но при длительной эксплуатации в этом диапазоне начинается ускоренная дегидратация фосфатного связующего и постепенное снижение механической прочности. Если задача предполагает работу выше 700 °C — берите ЭЖКАХ.

Какие толщины есть в наличии?
Типовой ассортимент со склада — 0,5; 1,0; 1,5; 2,0 мм в формате 600×1000 мм. Тонкие исполнения 0,3–0,4 мм и толстые от 3 мм до 25 мм поставляются по заказу со срока 2–3 недели. Для проверки текущих остатков и сроков под конкретный размер позвоните или напишите — уточним прямо при оформлении заявки.

Чем ИЖКАХ-ТУ отличается от обычного ИЖКАХ?
Это две позиции в одном ассортименте: обычный ИЖКАХ — стандартный размерный ряд по ГОСТ 26103-84, наиболее ходовые толщины. ИЖКАХ-ТУ — расширенный ряд по техническим условиям завода-производителя: тонкие 0,3–0,4 мм и толстые 3–25 мм, нестандартные форматы. Свойства материала идентичны, разница только в номенклатуре толщин и сроках поставки.

Чем ИЖКАХ отличается от обычного слюдопласта?
Базовая разница в связующем. Обычный конструкционный слюдопласт на эпоксидно-новолачном или полиэфирном связующем работает до 130–180 °C — органика выгорает выше. ИЖКАХ на фосфатном связующем держит 700 °C, потому что АХФ — неорганическая матрица, продукты разложения которой не токопроводящие.

Что входит в комплект документов?
На каждую партию — паспорт качества завода-производителя с фактическими измерениями ЭП, удельного сопротивления, расслаиваемости и влагостойкости. По запросу — протокол испытаний по конкретной партии и копия декларации соответствия. Производство ИЖКАХ ведётся по ГОСТ 26103-84 и ТУ.

Можно ли заказать раскрой по чертежу?
Да, выполняем раскрой пластин и шайб любой геометрии под чертёж заказчика. Для тонких толщин до 1 мм — гильотинная резка, для толстых — ленточная пила или абразивный круг. Минимальный диаметр отверстия — 3 мм, максимальный размер детали ограничен исходным форматом листа (1000×1200 мм). Стоимость раскроя считается отдельно от стоимости материала.
