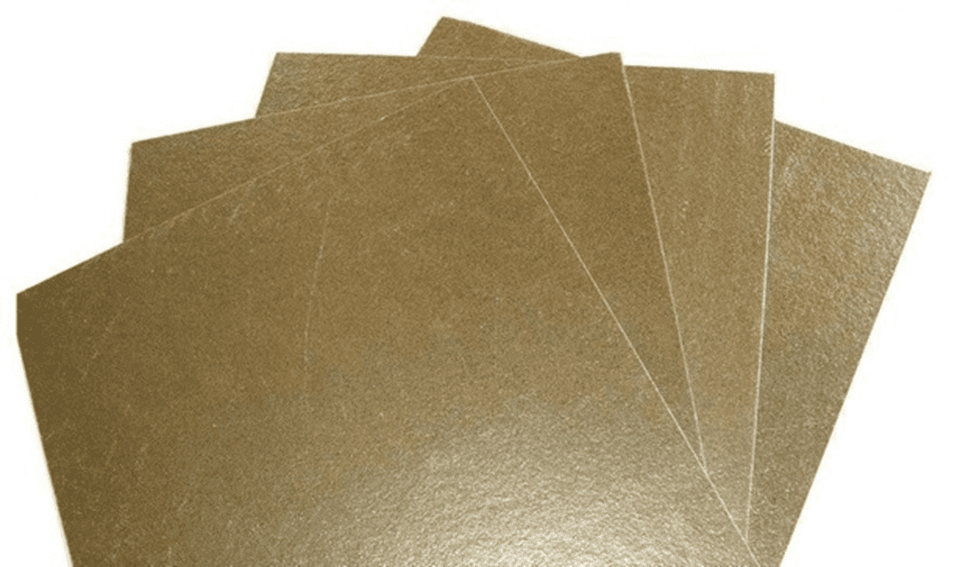

Слюдопласт листовой коллекторный марки ЭЛМИКАПЛАСТ 1440Т — поставка со склада

Слюдопласт коллекторный ЭЛМИКАПЛАСТ 1440Т купить по ТУ 50157149.013-00 — единственная марка серии ЭЛМИКАПЛАСТ с внутренним слоем стеклотканевого армирования. Литера «Т» в обозначении означает «тканевый» — внутрь пакета слюдяной бумаги при горячем прессовании запрессовывается тонкая стеклоткань, что повышает прочность готового изделия на разрыв, сдвиг и циклическую усталость. Применяется в коллекторах, эксплуатируемых при окружной скорости свыше 80 м/с: возбудительные ДПТ турбогенераторов 100-1000 МВт, тяговые ТЭД скоростных пассажирских электровозов, главные приводы тонколистовых станов холодной прокатки. Поставка 17 толщин 0,40-1,50 мм со склада, цена от 1 500 ₽/кг, доставка по России.

Уведомление о товарном знаке. Товарный знак «ЭЛМИКАПЛАСТ» принадлежит правообладателю. ООО «ИзолитПром» не является производителем продукции этой марки. Поставка оригинального материала — под запрос покупателя.

Зачем стеклотканевое армирование в коллекторном слюдопласте

Стандартный слюдопласт без армирования (1240/1340/1440) — это спрессованная пачка слюдопластовой бумаги, склеенной эпоксидным связующим. Прочность такого пакета на сдвиг между слоями ограничена адгезией связующего к слюде и при длительной знакопеременной нагрузке снижается из-за усталостного расслаивания. На скоростях вращения коллектора свыше 80 м/с (типично для возбудителей крупных турбогенераторов и быстроходных скоростных машин) центробежная сила вырывает отдельные ламели наружу, создавая радиальное растяжение в межламельной изоляции до 60-80 МПа.

Внутренний слой стеклоткани в 1440Т выполняет функцию несущего каркаса — берёт на себя растягивающие напряжения, не позволяя слоям слюдяной бумаги раздвигаться. Это аналогично железобетону: бетон работает на сжатие, арматура — на растяжение. В 1440Т: слюдопласт работает на электрическую изоляцию и сжатие, стеклоткань — на разрыв и сдвиг.

Эффект подтверждён в работе Корицкого Ю.В. «Справочник по электротехническим материалам», т.2, § 19.7 «Армированные коллекторные изоляционные материалы»: 1440Т выдерживает в 1,7 раза больше циклов знакопеременного нагружения до отказа по сравнению с 1440 при идентичном уровне напряжений.

Структура трёхслойного пакета 1440Т

Лист ЭЛМИКАПЛАСТ 1440Т представляет собой композит из трёх функциональных слоёв:

1. Внешний слой слюдопласта — слои слюдяной бумаги (мусковит для класса F или флогопит для класса H), пропитанной эпоксидным связующим. Толщина — около 40-45% от общей.
2. Внутренний несущий слой стеклоткани — однонаправленная или ортогональная стеклоткань Е-стекла плотностью 80-150 г/м² (зависит от номинальной толщины листа). Толщина — около 10-20% от общей.
3. Внешний слой слюдопласта — симметричный с первым.

При горячем прессовании пакета все три слоя свариваются связующим в монолитный композит. Внешние слюдопластовые поверхности обеспечивают электроизоляцию и контакт с медной поверхностью ламелей коллектора, внутренний слой стеклоткани — механическую целостность под центробежной нагрузкой.

Граница раздела «слюда — стеклоткань» дополнительно дисперсно армируется фрагментами слюды для подавления концентрации напряжений на стыке. Это снижает вероятность зарождения усталостной трещины именно на границе раздела — критическом месте композитных материалов.

Применения 1440Т: коллекторы с окружной скоростью свыше 80 м/с

Возбудительные ДПТ турбогенераторов

Возбудитель турбогенератора — машина постоянного тока мощностью от нескольких сотен кВт (для турбогенераторов 100 МВт) до 6-10 МВт (для турбогенераторов 1000 МВт АЭС). Особенность — высокая скорость вращения 3 000 об/мин (синхронная с турбиной 50 Гц), что при типовом диаметре коллектора возбудителя 600-1000 мм даёт окружную скорость 94-157 м/с. Без армирования межламельной изоляции коллектор не выдерживает рабочей нагрузки. ЭЛМИКАПЛАСТ 1440Т толщиной 1,00-1,50 мм — основной материал межламельной изоляции возбудителей АЭС, ТЭС, ГРЭС.

Главные приводы тонколистовой холодной прокатки

На станах холодной прокатки тонкого листа (станы кварто 800/1700, шестивалковые) скорость вращения главных приводных ДПТ достигает 1 500 об/мин при диаметре коллектора 800-1 200 мм — окружная скорость до 95 м/с. Дополнительно — пиковые нагрузки при заходе полосы в клеть. ЭЛМИКАПЛАСТ 1440Т обеспечивает работу межламельной изоляции при ударной комбинированной нагрузке (термоудар + центробежное растяжение).

Скоростные пассажирские тяговые ТЭД

Тяговые электродвигатели скоростных пассажирских электровозов (ЭП20, ЭП2К, скоростной ЭП1М в режимах до 200 км/ч) работают при частоте вращения до 2 200 об/мин с коллекторами 400-450 мм — окружная скорость до 52 м/с. Это близко к границе применимости 1440 без армирования. Для гарантированного ресурса в скоростном режиме применяется ЭЛМИКАПЛАСТ 1440Т толщиной 1,05-1,30 мм.

Возбудители гидрогенераторов и синхронных компенсаторов

Возбудительные ДПТ гидрогенераторов (Саяно-Шушенская, Богучанская, Красноярская ГЭС) и синхронных компенсаторов металлургических заводов работают круглосуточно десятки лет без полной переборки. Расчётный ресурс изоляции коллектора — 40+ лет. ЭЛМИКАПЛАСТ 1440Т с трёхслойной структурой обеспечивает этот ресурс благодаря стеклотканевому армированию, которое не подвержено эпоксидному усталостному расслаиванию.

Центробежные компрессоры и насосы крупных производств

Приводные ДПТ центробежных компрессоров на нефтехимических производствах, главных насосов системы охлаждения АЭС (ГЦН), магистральных газоперекачивающих станций — работают непрерывно при высокой частоте вращения. Применение 1440Т в коллекторах этих машин минимизирует ремонтные простои и аварийные остановы.

Особенности обработки и штамповки 1440Т

Армированный композит 1440Т имеет особенности обработки, отличающие его от неармированных слюдопластов:

• Резка. Раскрой по чертежу выполняется дисковой пилой с твердосплавными зубьями (HSS не годятся — стеклоткань быстро затупляет). Скорость резки в 2-3 раза ниже, чем у 1440. Лазерная резка возможна только импульсным CO₂-лазером с высокой пиковой мощностью.
• Штамповка. Выполняется на тех же прессах, что и стандартный 1440, но с увеличенным усилием на 15-20% из-за большей жёсткости композита. Кромка штампа — обязательно с твердосплавной наплавкой.
• Изгиб. Радиус допустимого изгиба в холодном состоянии — не менее 30× от толщины листа (для 1440 — 20× толщины). Для тугих изгибов применяется горячий формовочный режим: 60-80 °C предварительный нагрев.
• Хранение полуфабрикатов после раскроя. Раскроенные заготовки хранятся в сухом помещении, защищены от УФ-излучения. После 6 месяцев хранения — выборочный контроль на сохранение прочностных характеристик.

Технические характеристики ЭЛМИКАПЛАСТ 1440Т

Технические условия	ТУ 50157149.013-00 (общие для серии 1240/1340/1440/1440Т)
Структура	Трёхслойная: слюдопласт + стеклоткань + слюдопласт
Армирующий слой	Стеклоткань Е-стекла, плотность 80-150 г/м² (зависит от толщины листа)
Связующее	Эпоксидное модифицированное (то же что у 1440)
Электрическая прочность	≥25 кВ/мм в исходном состоянии
Прочность на сжатие	>320 МПа при +20 °C (выше, чем у 1440 за счёт стеклоткани)
Прочность на разрыв	>90 МПа поперёк армирования (vs 30 МПа у 1440)
Допустимое радиальное напряжение	До 80 МПа длительно (vs 50 МПа у 1440)
Цикл. стойкость к расслаиванию	>120 000 циклов знакопеременного нагружения
Класс нагревостойкости	F (155 °C) и H (180 °C)
Окружная скорость коллектора	Длительно до 100 м/с
Срок хранения	12 месяцев со дня изготовления
Размер листа	от 215 до 580 мм по ширине, от 465 до 880 мм по длине
Складской формат	580×880 мм

Размер листа и форматы поставки 1440Т

Стандартный складской формат — лист 580×880 мм. По ТУ 50157149.013-00 допускается поставка форматов с шириной 215-580 мм и длиной 465-880 мм. При раскрое армированных заготовок — обязательно учитывать направление армирующего слоя стеклоткани (указывается стрелкой на упаковке партии): для коллекторного применения волокна стеклоткани должны идти вдоль направления центробежной силы — это даёт максимальный эффект армирования.

Для специфических конфигураций (например, заготовки для конусных колец возбудителей) — поставка нестандартных размеров под чертёж заказчика по согласованию.

17 толщин 1440Т — назначение по типам высокоскоростных машин

Толщина	Пробивное (расч.)	Масса 1 м²	Применение в высокоскоростных машинах
0,40 мм	≥11.0 кВ	0.78 кг	усиленные межпанельные прокладки в коллекторах высокоскоростных машин	К товару →
0,50 мм	≥13.5 кВ	0.96 кг	межпанельная изоляция возбудителей малых турбогенераторов	К товару →
0,55 мм	≥14.7 кВ	1.05 кг	усиленные прокладки в коллекторных узлах быстроходных приводов	К товару →
0,60 мм	≥16.0 кВ	1.14 кг	межпанельная изоляция возбудителей синхронных машин до 1 МВт	К товару →
0,65 мм	≥17.2 кВ	1.23 кг	межламельная изоляция коллекторов возбудителей средней мощности	К товару →
0,70 мм	≥18.5 кВ	1.32 кг	межламельная изоляция возбудительных ДПТ турбогенераторов	К товару →
0,80 мм	≥21.0 кВ	1.50 кг	межламельная изоляция тонколистовых прокатных приводов холодной прокатки	К товару →
0,85 мм	≥22.2 кВ	1.59 кг	межламельная изоляция быстроходных тяговых ТЭД скоростных электровозов	К товару →
0,90 мм	≥23.5 кВ	1.68 кг	межламельная изоляция реверсивных приводов металлургических станов	К товару →
1,00 мм	≥26.0 кВ	1.86 кг	межламельная изоляция возбудителей крупных турбогенераторов 100-300 МВт	К товару →
1,05 мм	≥27.2 кВ	1.95 кг	межламельная изоляция возбудителей гидрогенераторов и СГ ТЭЦ	К товару →
1,10 мм	≥28.5 кВ	2.04 кг	межламельная изоляция приводов центробежных компрессоров и насосов	К товару →
1,15 мм	≥29.7 кВ	2.13 кг	межламельная изоляция тяговых ТЭД скоростных пассажирских составов	К товару →
1,20 мм	≥31.0 кВ	2.22 кг	межламельная изоляция возбудителей мощных синхронных компенсаторов	К товару →
1,30 мм	≥33.5 кВ	2.40 кг	межламельная изоляция приводов металлургических станов с реверсивной нагрузкой	К товару →
1,40 мм	≥36.0 кВ	2.59 кг	межламельная изоляция мощных приводов прокатных станов горячей прокатки	К товару →
1,50 мм	≥38.5 кВ	2.77 кг	максимальная изоляция возбудителей атомных и тепловых электростанций	К товару →

1440Т vs другие армированные слюдопласты

На рынке коллекторных слюдопластов существует несколько армированных вариантов. Сравнение с фокусом на параметры, важные именно для высокоскоростных коллекторов:

Марка	Тип армирования	Прочность сжатия	Цикл. стойкость	Макс. окружная скорость	Применение
ЭЛМИКАПЛАСТ 1440Т	Стеклоткань (внутренний слой)	>320 МПа	>120 000	100 м/с	Турбогенераторы, скоростная тяга, тонкая прокатка
КИФЭ-А	Стеклоткань (двусторонняя поверхностная)	>310 МПа	>60 000	70 м/с	Машины со средними нагрузками + поверхностное армирование
ЭЛМИКАПЛАСТ 1440 (без арм.)	Без	>300 МПа	>70 000	80 м/с	Магистральная тяга, металлургия, краны (стандартная скорость)
Зарубежные аналоги (Cogetherm A-серии)	Стеклоткань встроенная	290-340 МПа	100 000-150 000	90-110 м/с	Импортные турбогенераторы и скоростная тяга

Принципиальное преимущество 1440Т над КИФЭ-А — расположение армирующего слоя внутри композита, а не на поверхности. Поверхностное армирование КИФЭ-А не работает на восприятие центробежного растяжения — оно защищает только от внешних механических повреждений при сборке.

Особенности приёмочного контроля 1440Т

Из-за композитной структуры 1440Т требует расширенного приёмочного контроля по сравнению с однородными слюдопластами:

• Толщинометрия в 5+ точках на лист, всех листов в партии — допуск ±0,05 мм
• Контроль направления армирования стеклоткани (метка-стрелка на каждом листе) — должно быть единообразно в партии
• Контроль однородности расположения стеклоткани по толщине — рентгеновский контроль выборочно
• Тест на циклическое нагружение по упрощённой методике (минимум 10 000 циклов) — выборочно
• Тест на разрыв поперёк армирования (≥90 МПа) — выборочно по партии
• Контрольное прободиение на пробивное напряжение по ГОСТ 6433.3

Полный пакет приёмочной документации — оформляется отдельно при заявке от 500 кг для крупных предприятий и государственного заказа.

Хранение армированного слюдопласта 1440Т

Условия хранения те же, что для остальной серии: 15-35 °C, влажность ≤80 %, защита от УФ-излучения, горизонтально стопками. Однако из-за стеклотканевого армирования есть особенность:

• Не допускается хранение в среде с агрессивными парами (HF, концентрированные щёлочи) — стеклоткань повреждается даже через эпоксидную защиту
• При хранении в условиях с конденсацией — рекомендуется герметичная упаковка с осушителем

Частые вопросы о ЭЛМИКАПЛАСТ 1440Т

Чем 1440Т принципиально отличается от 1440?

1440 — однородный слюдопласт. 1440Т имеет внутренний слой стеклоткани, который берёт на себя растягивающие напряжения при центробежной нагрузке. Это даёт +1,7× ресурс по циклической стойкости, +1,6× допустимое радиальное напряжение, возможность работы на окружных скоростях коллектора до 100 м/с (vs 80 у 1440).

Можно ли использовать 1440Т вместо 1440 в стандартном тяговом ТЭД электровоза?

Технически да, физически и электрически 1440Т совместим с теми же режимами что и 1440. Однако экономически нецелесообразно — стоимость выше на 25-35%, а в стандартных режимах ресурс изоляции одинаков. 1440Т выбирают именно тогда, когда есть скоростные или нагрузочные параметры выходящие за допуск 1440.

Как узнать направление армирующего слоя в листе?

На каждом листе 1440Т нанесена стрелка — метка направления волокон стеклоткани. При раскрое для коллектора волокна должны идти вдоль направления центробежной силы (то есть по оси коллектора). При неправильной ориентации — эффект армирования снижается на 30-40%.

Какой инструмент применять для резки?

Дисковая пила с твердосплавными зубьями (марки сплавов ВК-8 или ТТ-7К12). Зубья HSS быстро затупляются на стеклоткани. Скорость резки — в 2-3 раза ниже стандартной для слюдопластов. Можно лазерная резка импульсным CO₂-лазером с высокой пиковой мощностью.

Можно ли поставить 1440Т для разовой потребности 1 лист?

Да, минимальный заказ — 1 лист стандартного формата 580×880 мм. На складе обычно есть ходовые толщины 0,80-1,40 мм. Толщины 0,40-0,70, 0,85-0,90, 1,05-1,30, 1,50 мм — поставка под заказ от 7-14 рабочих дней.

Подходит ли 1440Т для возбудителя турбогенератора блока 1000 МВт АЭС?

Да. ЭЛМИКАПЛАСТ 1440Т толщиной 1,30-1,50 мм — типовой материал межламельной изоляции возбудителей АЭС с турбогенераторами серии ТВВ-1000-2У3 и аналогичных. Коллектор возбудителя при синхронной частоте 50 Гц и диаметре 800-1000 мм работает на окружной скорости 125-157 м/с — расчётный режим для 1440Т.

Нормативные источники по 1440Т

• ТУ 50157149.013-00 — общие технические условия серии ЭЛМИКАПЛАСТ. Раздел 1440Т — требования к структуре композита, ориентации армирования, контролю на разрыв.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т.2, Энергоатомиздат, 1988 — § 19.7 «Армированные коллекторные изоляционные материалы», расчёт композитных пакетов.
• Грундулис А.О., Лифшиц Я.Е. «Возбудительные системы крупных электрических машин», Энергоатомиздат, 1989 — гл. 4 «Коллекторная изоляция возбудителей турбогенераторов».
• ГОСТ 26103-84 — базовые требования к слюдопластам.
• ГОСТ 25045-81, п. 5.13 — методика циклических испытаний.
• ГОСТ Р 53686-2009 «Стеклоткани конструкционного назначения» — требования к армирующей стеклоткани.
• Каталог ИЗОЛИТПРОМ, табл. 25.1 — место 1440Т среди коллекторных слюдопластов.

Купить ЭЛМИКАПЛАСТ 1440Т для турбогенераторов и скоростных машин

17 толщин 0,40-1,50 мм, армированный слюдопласт по ТУ 50157149.013-00. Цена от 1 500 ₽/кг. Склад в Москве, отгрузка за 24 часа.

Для крупных тиражей возбудителей АЭС/ТЭС/ГЭС, поставок на электромашиностроительные заводы (Уралэлектротяжмаш, ЭЛСИБ, Элдин) — отдельный договор с гарантированным графиком отгрузки и расширенным пакетом документации. Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
