Обзор: Слюдопласт прокладочный
Слюдопласт прокладочный купить оптом — ПСЭ, ПСМ со склада и под заказ в наличии. Жёсткий листовой материал, штампуется и режется по размерам. Цена по заявке, отгрузка за 24 часа, доставка по России.

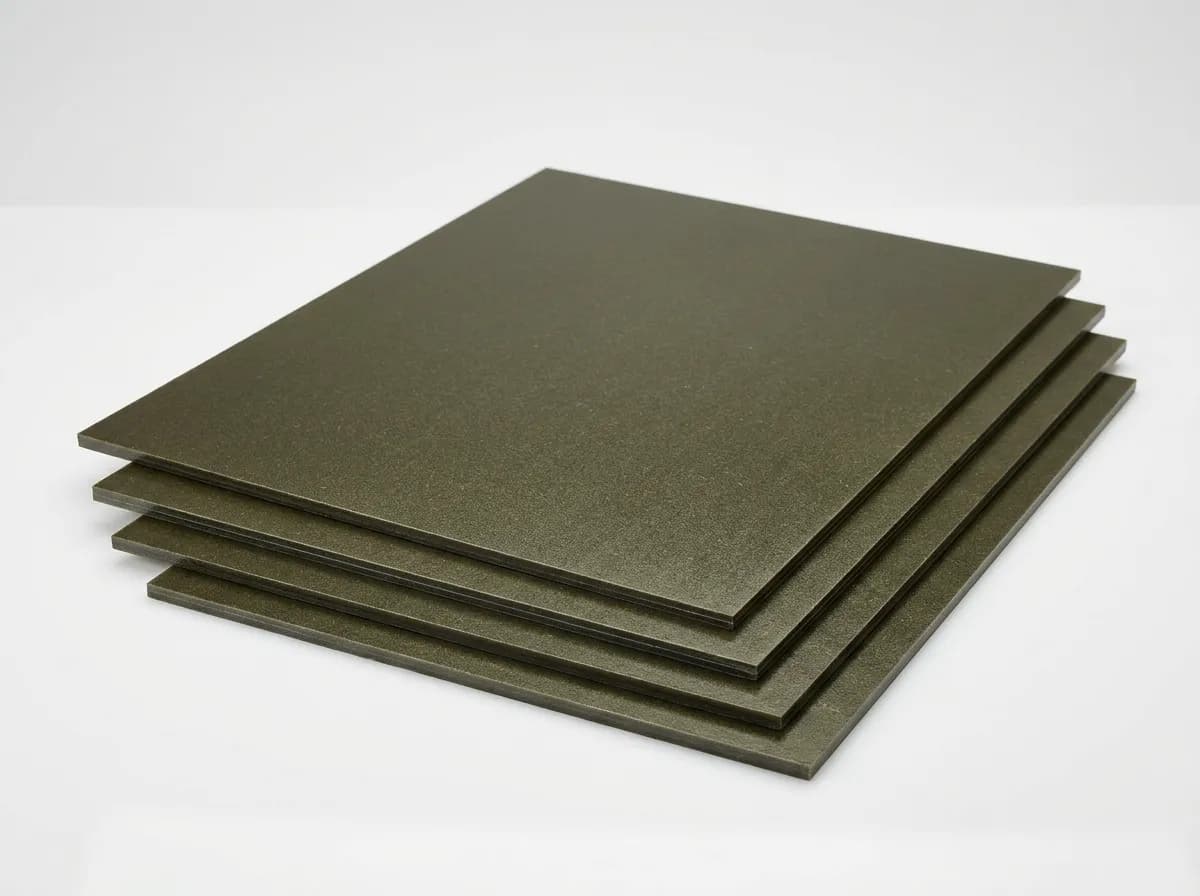

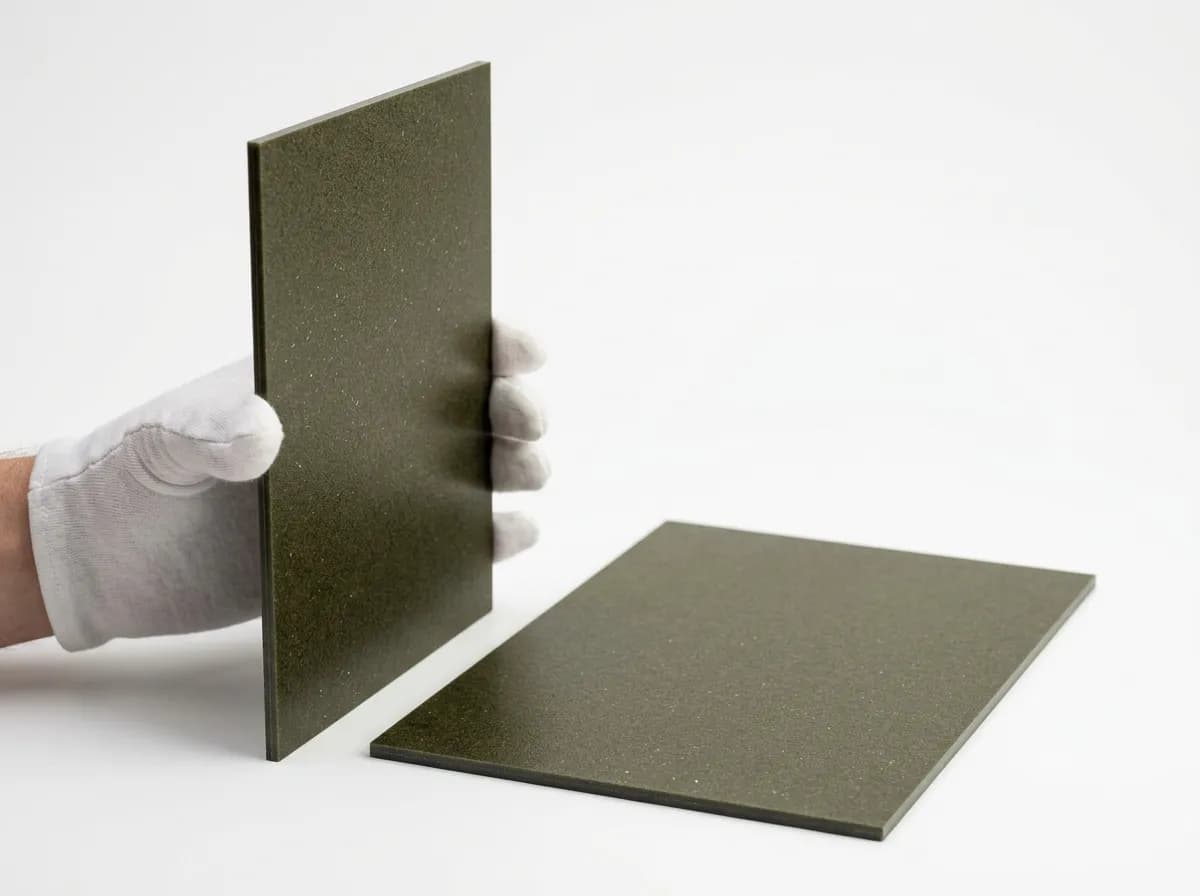

Слюдопласт прокладочный — жёсткий листовой электроизоляционный материал на основе слюдяной бумаги, прессованный при высоком давлении. Структура однородная: вместо натуральных чешуек слюды — рекристаллизованная слюдяная бумага машинного отлива, что даёт стабильные характеристики от листа к листу и минимальный разброс толщины. Применяется для жёстких прокладок, шайб и прокладочных колец в электрических машинах, трансформаторах и высоковольтных аппаратах.
Поставляем слюдопласт прокладочный со склада и под заказ — стандартные листы и нарубку в нужный размер. Минимальная партия от одного листа.
Разные ТУ — разные производители
В каталоге представлен слюдопласт прокладочный как по ГОСТ 26103-84, так и по нескольким заводским техническим условиям. Одна и та же марка ПИФЭ или ПИФК у разных предприятий выпускается по собственным ТУ с незначительно отличающимися допусками на толщину, диэлектрическую прочность или состав пропитки. Если техзадание жёстко привязано к конкретному нормативному документу — укажите при заказе, подберём нужного изготовителя.
Виды и марки: Слюдопласт прокладочный
Марки слюдопласта прокладочного
Толщины по ТУ
Обозначение расшифровывается так: П — прокладочный, И — изоляционный, Ф — основа из слюдяной бумаги, третий символ — тип связующего: Э — эпоксидное, К — кремнийорганическое, Т — термореактивное. Марка ИТПФА выделяется в отдельный класс — без органического связующего, для экстремальных температур.
| Марка | Класс нагревостойкости | Макс. температура | Связующее |
|---|---|---|---|
| ПИФЭ | F | 155 °С | Эпоксидное |
| ПИФК | H | 180 °С | Кремнийорганическое |
| ПИФТ | H | 180 °С | Термореактивное |
| ИТПФА | выше H | до 600 °С | Без органики, огнестойкий |
Слюдопласт прокладочный ПИФЭ — наиболее распространённая марка: эпоксидное связующее, рабочая температура до 155 °С, класс F. Подходит для большинства электродвигателей общепромышленного применения. Слюдопласт прокладочный ПИФК и ПИФТ относятся к классу H: выдерживают 180 °С при длительном нагреве, применяются в ответственных обмотках. Жаростойкий слюдопласт прокладочный ИТПФА рассчитан на температуру до 600 °С — тяговые двигатели, печное оборудование, специальная техника.
Характеристики: Слюдопласт прокладочный
Технические характеристики
| Параметр | Значение |
|---|---|
| Нормативный документ | ГОСТ 26103-84 / ТУ (по марке и заводу) |
| Толщина стандартная | 0,10–10,0 мм |
| Толщина под заказ | до 50 мм |
| Диэлектрическая прочность | 15–25 кВ/мм |
| Удельное давление без ползучести | до 50 МПа |
| Стойкость к тепловому старению | высокая |
Стандартный диапазон толщин — от 0,10 до 10,0 мм. Для нестандартных задач слюдопласт прокладочный изготавливается под заказ толщиной до 50 мм. Листы нарезаем в нужный формат на собственном участке раскроя.
Сравнение: Слюдопласт прокладочный
Чем слюдопласт прокладочный отличается от миканита прокладочного
Миканит прокладочный собирают вручную из натуральных пластинок слюды на шеллаке или глифтале — технология надёжная, но толщина воспроизводится с трудом. Слюдопласт прокладочный прессуют из слюдяной бумаги машинного отлива: толщина по сечению лиса стабильнее, структура не расслаивается при сверлении, пропитка вакуум-нагнетательным компаундом проникает глубже и равномернее. Это принципиально важно при изготовлении монолитной изоляции обмоток класса H.
Практическое преимущество — механическая обработка. Слюдопласт прокладочный режется, сверлится и фрезеруется без расщепления кромок. Вырубные штампы при серийном производстве прокладок и шайб изнашиваются медленнее, процент брака ниже. На крупных партиях это ощутимая экономия времени и денег.
Применение: Слюдопласт прокладочный
Применение

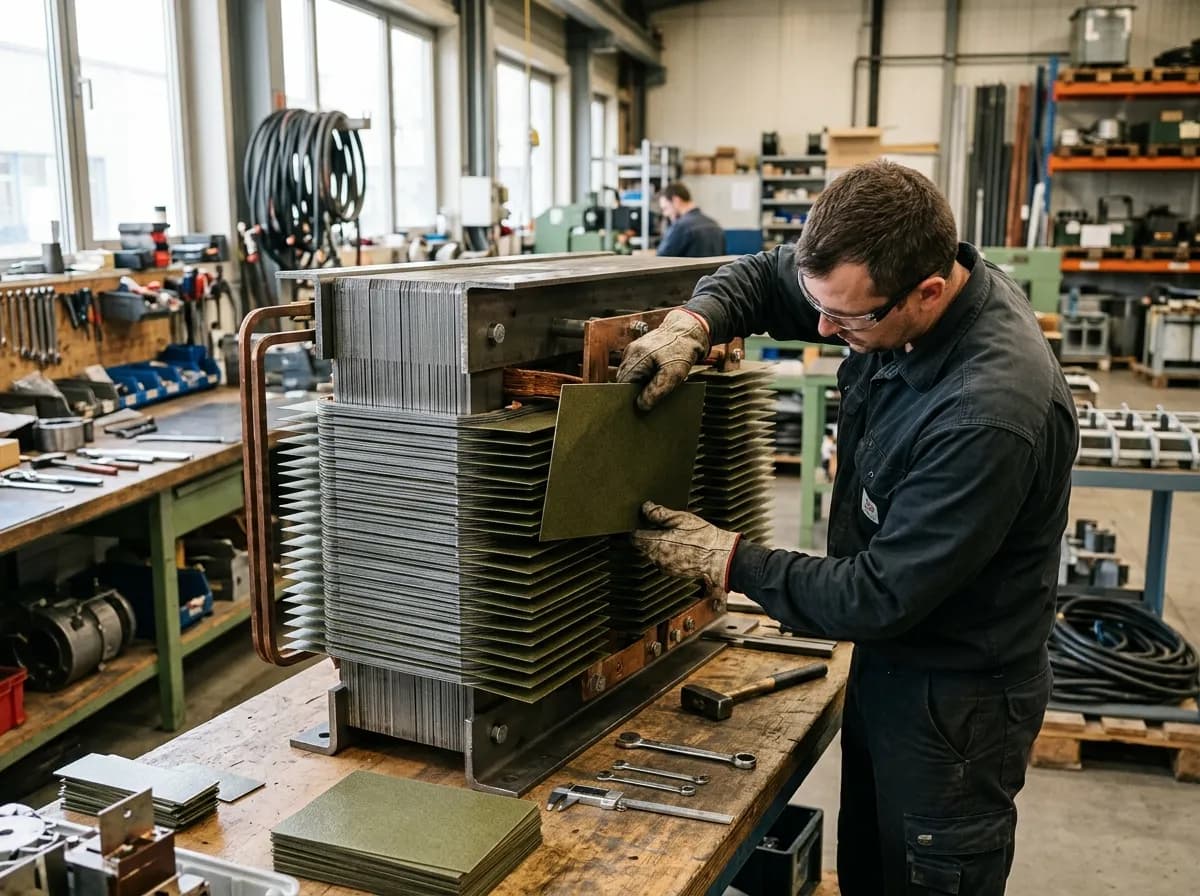

Слюдопласт прокладочный используют везде, где нужна жёсткая изоляционная деталь, стойкая к сжатию без ползучести:
- прокладки и шайбы в статорах и роторах электродвигателей;
- прокладочные кольца и клинья в силовых трансформаторах и реакторах;
- межслоевая изоляция в обмотках высоковольтных машин;
- распорные элементы в распределительных устройствах;
- изоляционные детали тягового и специального электрооборудования.
Для обмоток класса H марки ПИФК и ПИФТ особенно востребованы: кремнийорганическое или термореактивное связующее выдерживает длительный нагрев 180 °С и допускает глубокую пропитку монолитным компаундом.
Документы: Слюдопласт прокладочный
Как заказать
Выберите марку в каталоге или свяжитесь с нами — проверим наличие нужной толщины на складе, назовём стоимость и срок нестандартной нарубки. Отправьте заявку или позвоните — ответим в течение рабочего дня.
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость, отгрузим от 1 дня.
Из практики
Для корпусной изоляции высоковольтных электродвигателей 6 кВ используют прокладочный слюдопласт ПИФК — жёсткий лист работает как барьер между обмоткой и корпусом, выдерживая испытательное напряжение до 18 кВ в течение 1 минуты.
Частая ошибка
Путают прокладочный слюдопласт с гибким. Прокладочный (ПИФК, ПСЭ) — жёсткий лист для работы на сжатие: междуфазные прокладки, клинья. Гибкий (ИФГ-КАХФ) — для укладки в пазы. Если нужна прокладка под болт — заказывайте прокладочный.
