ГОСТ 6120-75 vs ГОСТ 6121-75: разница между гибким и прокладочным миканитом
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
ГОСТ 6120-75 и ГОСТ 6121-75 нельзя считать взаимозаменяемыми: первый относится к гибкому миканиту, второй — к прокладочному. Выбор начинается с узла применения, толщины, формы детали и требования в КД.
Два ГОСТа, оба на миканит, оба действующие. Путаница возникает регулярно, особенно у снабженцев, далёких от электротехники. Между тем разница принципиальная — перепутать означает получить брак на сборке.
ГОСТ 6120-75: гибкий миканит
Гибкий миканит — это тонкие листы (0,10–0,50 мм), которые можно изгибать без разрушения. Стандарт нормирует:
- Толщину — от 0,10 до 0,50 мм с допуском ±0,03–0,05 мм.
- Гибкость — лист толщиной 0,20 мм должен выдержать изгиб на оправке диаметром 20 мм без трещин.
- Электрическую прочность — не менее 18 кВ/мм для мусковитовых марок.
- Содержание связующего — 25–40% (больше, чем в прокладочном, именно за счёт этого достигается гибкость).
Основные марки: ГМС, ГФС, ГМЧ, ГФЧ. Буквы: Г — гибкий, М — мусковит, Ф — флогопит, С — шеллак, Ч — чешуйчатая слюда, К — кремнийорганика.

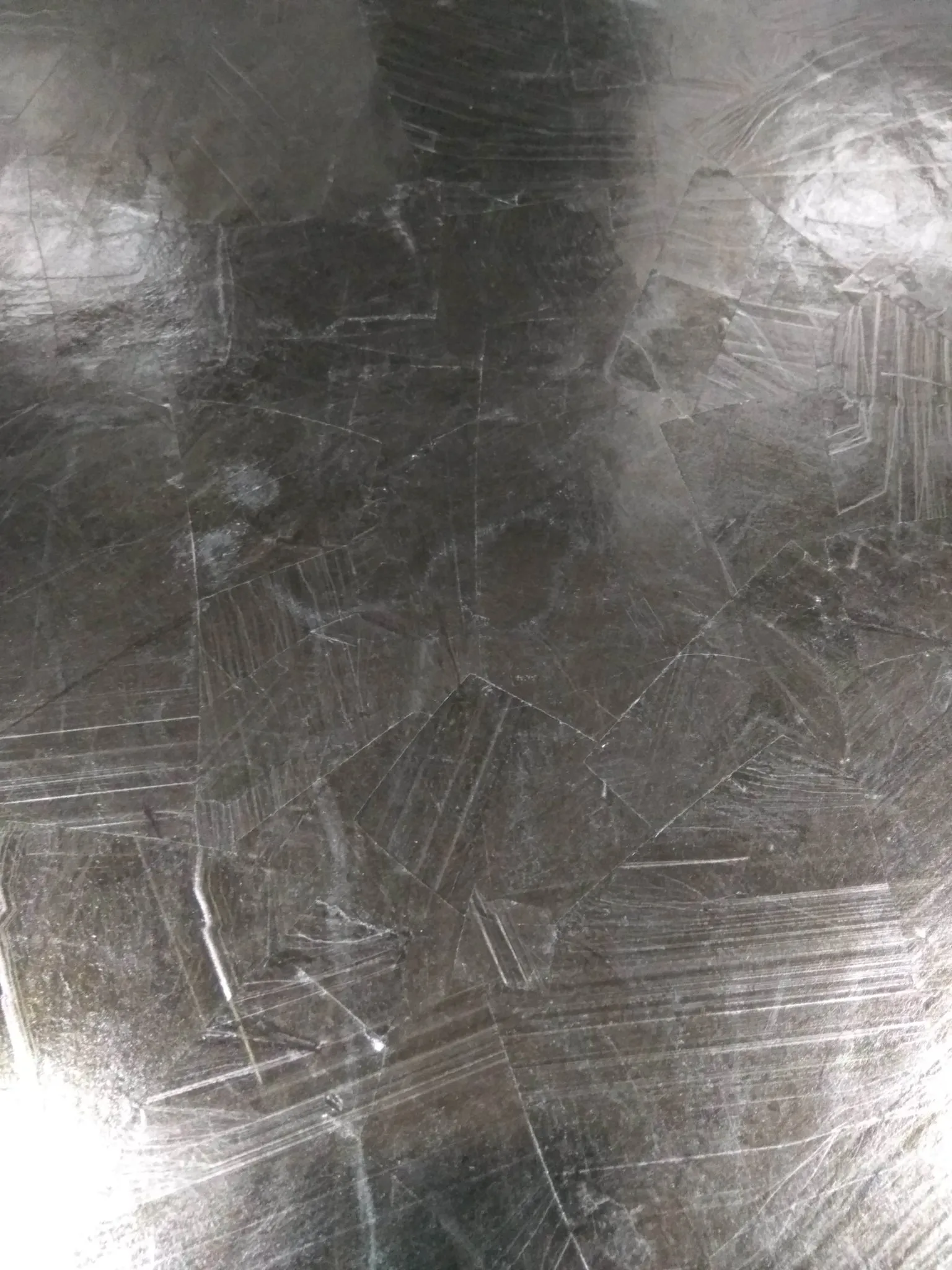

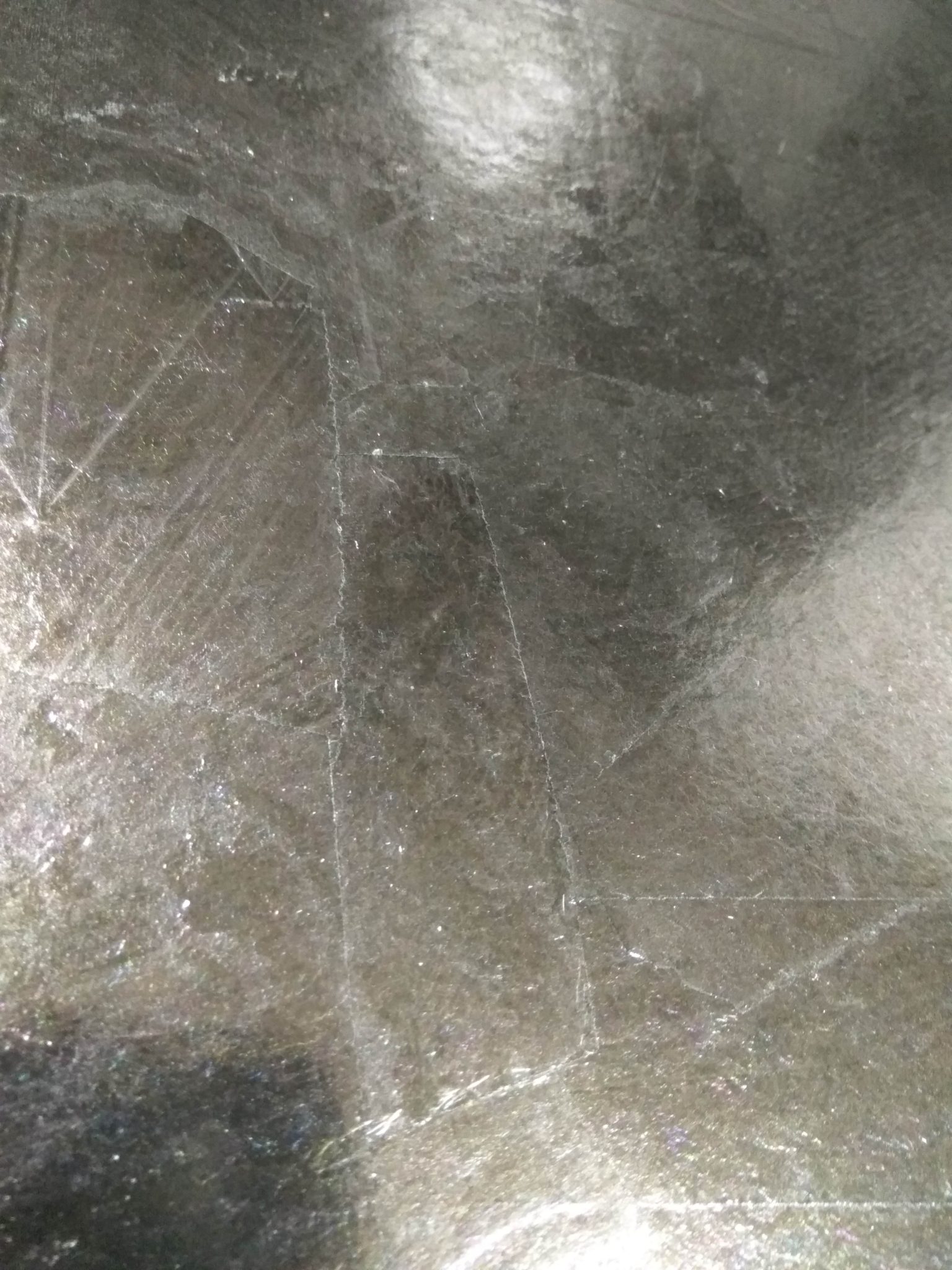

ГОСТ 6121-75: прокладочный миканит

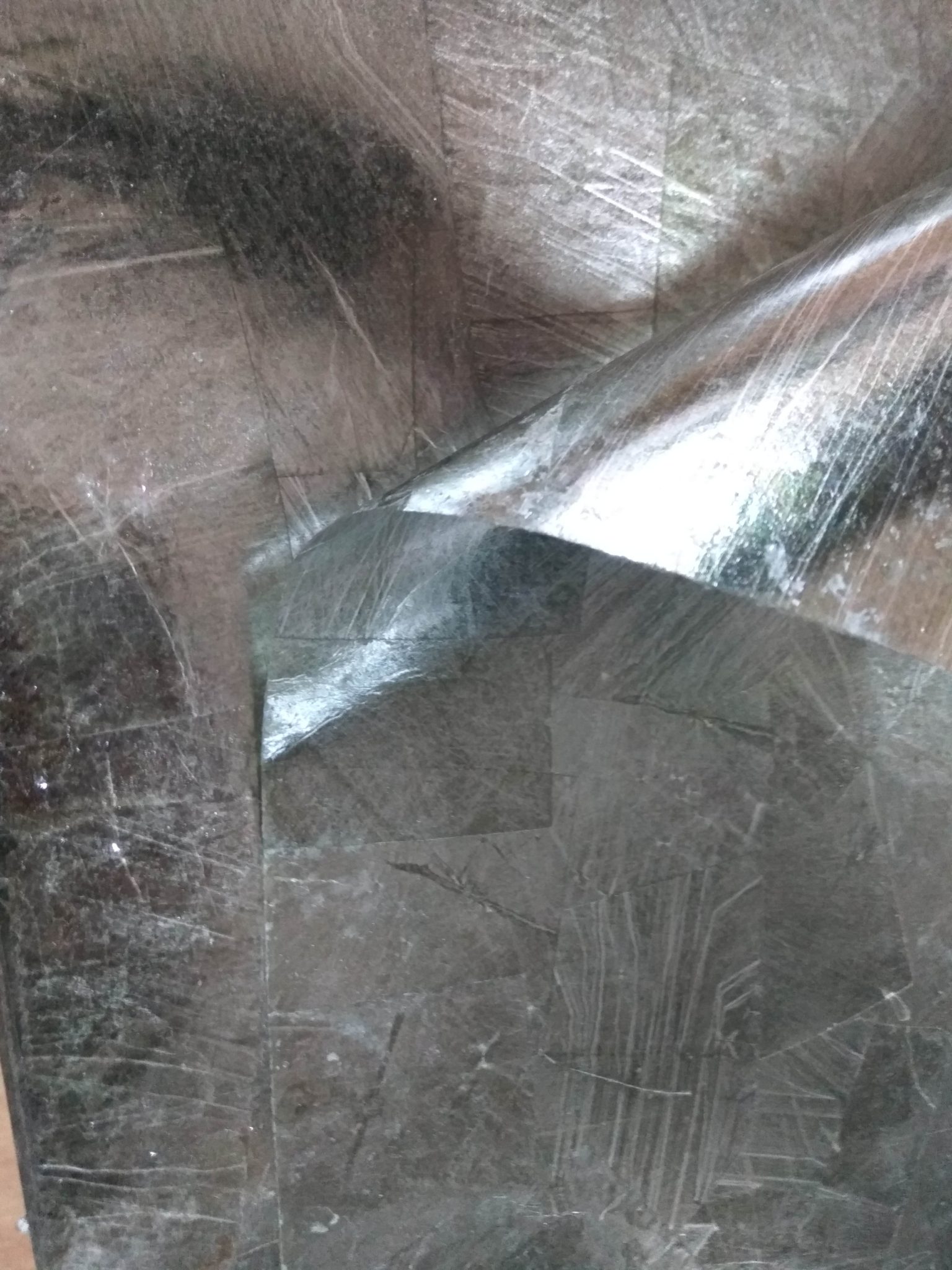

Прокладочный — жёсткий. Его не гнут, из него вырубают плоские детали: прокладки, шайбы, дистанционные элементы. Толщина — от 0,15 до 1,00 мм. Связующего меньше — 12–20%, поэтому материал хрупкий.
Зато электрическая прочность выше — до 22–25 кВ/мм для мусковитовых марок (ПМГ, ПСГ). Механическая прочность на сжатие — не менее 120 МПа. Рабочая температура зависит от связующего: шеллак — класс B (130 °C), глифталь — класс F (155 °C).
Ключевые различия
| Параметр | Гибкий (6120-75) | Прокладочный (6121-75) |
|---|---|---|
| Толщина, мм | 0,10–0,50 | 0,15–1,00 |
| Гибкость | Гнётся на оправке | Хрупкий, не гнётся |
| Связующее, % | 25–40 | 12–20 |
| Эл. прочность, кВ/мм | 18–22 | 20–25 |
| Назначение | Обмотка, намотка | Прокладки, шайбы |
Когда это критично
Попытка использовать прокладочный миканит для пазовой изоляции заканчивается трещинами при забивке обмотки в пазы. Лист просто крошится. Обратная замена — гибкий вместо прокладочного — приведёт к деформации прокладки под давлением: слишком много связующего, недостаточная жёсткость.
Ещё нюанс: прокладочный миканит на глифталевом связующем (марки ПФК, ПМК) нельзя использовать совместно с шеллачными марками в одном узле — разная температура размягчения создаёт неравномерный зазор при нагреве.
Практическая рекомендация
Если в конструкторской документации указан конкретный ГОСТ — используйте его без вариантов. Замена допускается только по согласованию с проектировщиком и с пересчётом электрической прочности. Экономия на марке материала в электрической машине — ложная экономия: стоимость простоя из-за пробоя изоляции в сотни раз превышает разницу в цене между марками.
Как читать старую спецификацию
В старых документах иногда написано только «миканит» или указан ГОСТ без марки. Для закупки этого недостаточно: по одному слову нельзя понять, нужна гибкая изоляция, плоская прокладка или материал под формование. Сначала стоит определить узел применения, толщину, формат детали и то, должен ли материал изгибаться при монтаже. После этого уже выбирают группу и марку.
Если в спецификации указан ГОСТ 6120-75, обычно речь идёт о гибком листовом миканите. Его применяют там, где важна способность повторять форму или работать в обмоточной системе. ГОСТ 6121-75 относится к прокладочному миканиту: он нужен для более стабильных плоских деталей, прокладок и шайб. Ошибка замены опасна тем, что материал может выглядеть похожим в листе, но по-разному вести себя в узле.
Смежные разделы: гибкий листовой миканит, прокладочный миканит, формовочный миканит. Если есть только старый чертёж, лучше приложить его к заявке и отдельно написать, где стоит деталь: в пазу, коллекторе, нагревателе, прокладочном зазоре или формованном узле.
Контроль перед заказом
Перед заказом полезно отделить обязательные требования от желательных. Обязательные требования обычно связаны с безопасностью, посадочным размером, рабочей температурой, электрическим режимом и документами на партию. Желательные требования — удобство раскроя, привычная ширина, срок поставки, запас по толщине или возможность заменить старую позицию без изменения технологии. Если смешать эти группы, можно отклонить подходящий материал из-за второстепенного параметра или, наоборот, принять материал, который не закрывает главную функцию.
Для технического подбора лучше передавать не только название материала, но и контекст применения: где стоит деталь, с чем она контактирует, есть ли изгиб, сжатие, вибрация, пропитка, нагрев, влажность или требование к раскрою. Если есть чертёж, фото старой детали, ведомость ремонта или маркировка рулона, их стоит приложить сразу. Это сокращает переписку и помогает проверить, подходит ли материал по смыслу, а не только по похожему названию.
Если данных мало, безопаснее начать с минимального набора: назначение, толщина, ширина или размер листа, количество, рабочая среда и требование к документам. После этого можно уточнить марку, формат поставки и необходимость образца.
Отдельно стоит записать, какой параметр нельзя менять: толщину, ширину, температурный класс, формат поставки, способ монтажа или документальное требование. Тогда при подборе можно быстро отличить допустимый аналог от материала, который похож по названию, но нарушает технологию сборки или согласование у заказчика.
Такой порядок особенно полезен при замене старой позиции: он сохраняет функцию узла и уменьшает риск купить похожий, но технологически неудобный материал для конкретного производства, линии, ремонта или партии.
Если материал закупается впервые, разумно согласовать небольшую пробную партию или образец. Это позволяет проверить раскрой, монтаж, поведение при нагреве или пропитке и только после этого переходить к регулярной поставке. Для повторной закупки полезно хранить старую маркировку и параметры партии, чтобы не начинать подбор заново при следующем заказе и не менять рабочую технологию без причины, особенно при ремонте.
Часто задаваемые вопросы
В чём разница между ГОСТ 6120-75 и ГОСТ 6121-75?
ГОСТ 6120-75 — гибкий миканит (0,15–0,5 мм, для обмотки). ГОСТ 6121-75 — прокладочный (0,15–5 мм, для прокладок). Разница — в толщинах, давлении прессования и назначении.
Коротко: какой ГОСТ нужен в заявке
Если в заявке указано только «миканит по ГОСТ», этого недостаточно для подбора. Гибкий материал нужен там, где деталь должна изгибаться или повторять форму узла. Прокладочный материал выбирают для плоских деталей, шайб, прокладок и элементов, где важнее стабильность формы.
| Задача | Что смотреть | Почему |
|---|---|---|
| Пазовая, витковая или обмоточная изоляция | Гибкий миканит по назначению | Материал должен выдерживать изгиб и монтаж без разрушения. |
| Прокладка, шайба, плоская деталь | Прокладочный миканит | Важны толщина, размер и стабильность детали в зазоре. |
| Неясная старая заявка | Узел, чертёж, толщина, марка | Одинаковое слово «миканит» может означать разные материалы. |
Когда нельзя заменять один ГОСТ другим
Если в чертеже или ремонтной карте указан конкретный ГОСТ, марка или толщина, замену нужно согласовать с технологом. Особенно рискованно менять гибкий материал на прокладочный и наоборот: внешне оба относятся к миканиту, но ведут себя в узле по-разному.
