Что такое ГИП-ЛСП-Пл — расшифровка обозначения

Марка ГИП-ЛСП-Пл — гибкий электроизоляционный пропитанный материал из линейки слюдопластов группы ЛСП (лента слюдопластовая пропитанная):

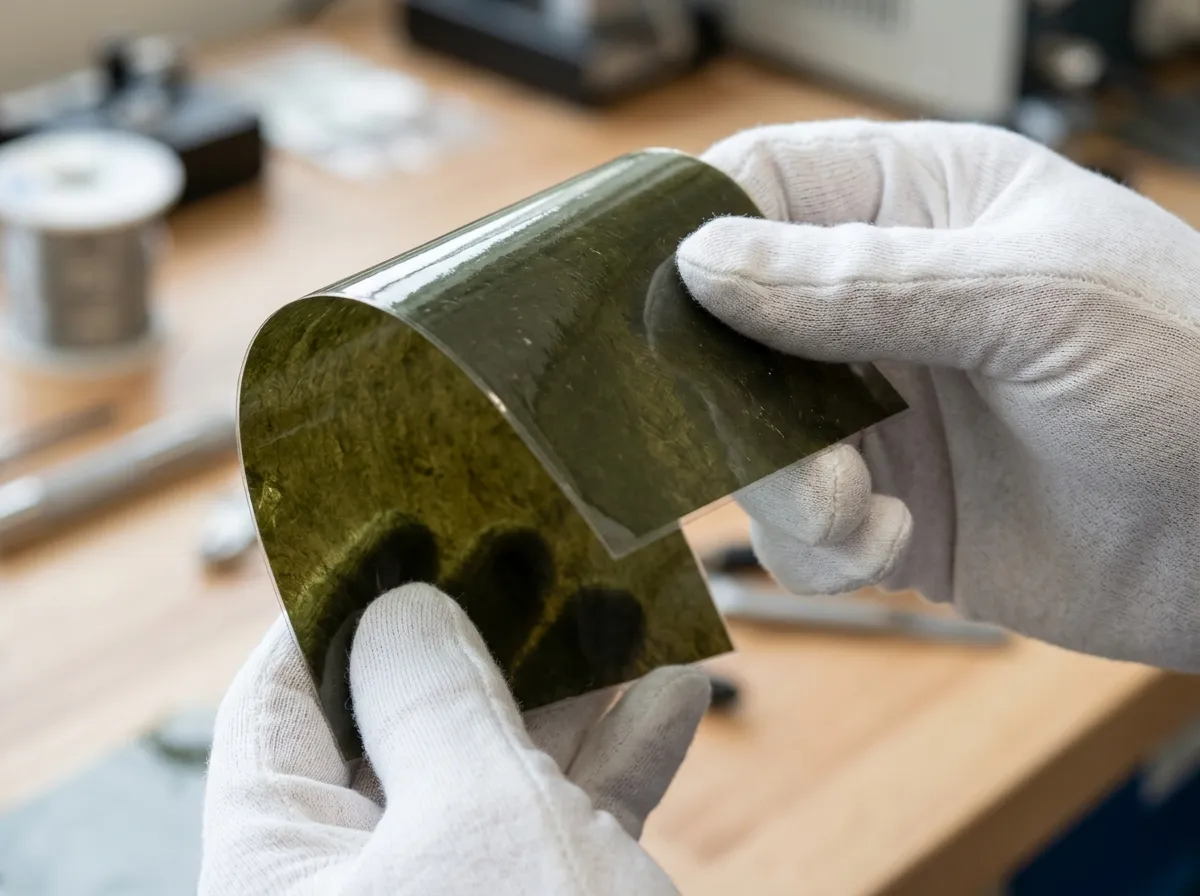

• Г — Гибкий. В отличие от жёстких прокладочных (ПИФЭ, КИФЭ-К), ГИП-ЛСП-Пл имеет эластичную структуру благодаря стеклотканевой армировке — укладывается в пазы и лобовые части без растрескивания.
• ИП — Изоляционный Пропитанный. Слюдяная бумага пропитана связующим составом под давлением. Пропитка заполняет межслюдяное пространство, улучшает когезию слоёв и снижает воздушные включения, повышающие ЭП.
• ЛСП — Лента СлюдоПластовая (в листовом исполнении). Базовая серия гибких слюдопластов ИзолитПром, характеризует тип основы — слюдяная бумага с усиливающей подложкой.
• Пл — Плёночный. Лицевая поверхность покрыта ПЭТ-плёнкой (полиэтилентерефталат). Плёнка образует влагобарьерный слой: вода не проникает в слюдяную матрицу, диэлектрические свойства сохраняются при влажности 95–100 % RH. Это главное функциональное отличие от ГИП-Т-СПЛ (без плёнки).

Полное назначение: гибкий влагостойкий электроизоляционный материал для обмоточных узлов и прокладочных деталей электрооборудования, работающего в условиях повышенной влажности, воздействия морской среды или погружения.

Структура материала ГИП-ЛСП-Пл: три функциональных слоя

Трёхслойная структура определяет все ключевые свойства:

1. Флогопитовая слюдяная бумага (основа) — обеспечивает диэлектрические свойства и нагревостойкость. Флогопит удерживает связную воду до 800 °C, сохраняя структуру при перегревах. В отличие от мусковита (применяемого в ЛСКН, ЛСЭП), флогопит не снижает ЭП при увлажнении так же резко — он химически менее гигроскопичен. Содержание слюды в основе ≥75 %.
2. Стеклотканевая армировка — придаёт механическую прочность и упругость. Стеклоткань удерживает хрупкую слюдяную матрицу при изгибах, вырубке, укладке в пазы без расслоения. Стеклоткань — химически инертна к воде и морской соли, не намокает.
3. ПЭТ-плёнка (полиэтилентерефталат) — влагобарьерный ламинат. Проницаемость ПЭТ-плёнки по водяному пару: 0,3–1,5 г/(м²·сут) против 5–15 г/(м²·сут) у стеклоткани без покрытия. Плёнка прозрачная, химически стойкая к морской воде, маслам, слабым кислотам. Не разрушается при погружении. Диэлектрическая прочность самой плёнки: 150–200 кВ/мм — она значительно выше, чем у слюдяной матрицы, и не является ограничителем ЭП системы.

Совместное действие: стеклоткань механически защищает матрицу, ПЭТ-плёнка барьерно защищает от влаги, флогопит обеспечивает электрическую изоляцию и термостойкость. Ни одна из компонент в отдельности не даёт такого сочетания.

Влагостойкость ГИП-ЛСП-Пл: почему плёнка решает проблему

Электроизоляционные материалы теряют диэлектрические свойства при увлажнении по трём механизмам:

• Объёмное поглощение воды — вода проникает в поры матрицы, ε повышается с 4–6 до 15–25, tgδ растёт в 5–20 раз, ЭП падает на 30–60 %. Снижает токи насыщения обмотки и срок службы изоляции.
• Поверхностная проводимость — плёнка конденсата на поверхности создаёт проводящий слой. Возможен трекинг, поверхностный перекрытие. Критично при напряжениях от 400 В.
• Ионное загрязнение — морская вода содержит NaCl, MgCl₂ и другие соли. После испарения воды соли остаются на поверхности — проводимость нарастает со временем.

ПЭТ-плёнка устраняет первый и третий механизмы: вода не проникает в матрицу, соли не контактируют со слюдяной основой. Поверхностная проводимость (второй механизм) снижается за счёт высокого угла смачивания ПЭТ-поверхности — вода собирается в капли и стекает, а не растекается плёнкой.

Результат: ГИП-ЛСП-Пл сохраняет ЭП ≥13 кВ/мм и удельное сопротивление ≥10⁹ Ом·м после 24-часового погружения в воду при комнатной температуре — тогда как у аналога без плёнки те же параметры снижаются до 6–8 кВ/мм и 10⁷–10⁸ Ом·м.

Технические характеристики ГИП-ЛСП-Пл

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Структура	Флогопитовая слюдяная бумага + стеклоткань + ПЭТ-плёночный ламинат
Содержание слюды	≥75 %
ЭП средняя (сухое состояние)	≥15 кВ/мм
ЭП после погружения 24 ч	≥13 кВ/мм (справочно)
Удельное объёмное сопротивление	≥1×10¹⁰ Ом·м
Класс нагревостойкости	F (155 °C) ГОСТ 8865-93
Влагостойкость	Выдерживает 95–100 % RH без потери диэлектрических свойств
Стойкость к морской воде	ПЭТ-плёнка химически инертна к NaCl, MgCl₂, морской среде
Плотность	≈1,55 г/см³ (справочно)
Гибкость	Тонкие листы (до 1 мм) изгибаются без трещин при r ≥20 мм
Размер листа	580×880 мм (по согласованию 200–900 × 200–1000 мм)
Диапазон толщин (склад)	0,125 — 30 мм (25 типоразмеров)
Срок хранения	6 месяцев со дня изготовления
Документация	Паспорт качества по партии

25 толщин ГИП-ЛСП-Пл — выбор по применению

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥1.9 кВ	0.19 кг	тончайшая межслойная изоляция обмоток погружных двигателей	К товару →
0,15 мм	≥2.2 кВ	0.23 кг	межслойная изоляция обмоток в малых погружных насосах	К товару →
0,2 мм	≥3.0 кВ	0.31 кг	межслойные прокладки катушек влагозащищённых трансформаторов	К товару →
0,25 мм	≥3.8 кВ	0.39 кг	пазовая изоляция статоров погружных электродвигателей	К товару →
0,3 мм	≥4.5 кВ	0.46 кг	межфазовая изоляция обмоток насосных агрегатов	К товару →
0,4 мм	≥6.0 кВ	0.62 кг	изоляция лобовых частей обмоток влагозащищённых машин	К товару →
0,5 мм	≥7.5 кВ	0.78 кг	межслойная изоляция в судовых электромашинах класса IP55/IP68	К товару →
0,6 мм	≥9.0 кВ	0.93 кг	прокладки контактных узлов в морском электрооборудовании	К товару →
0,7 мм	≥10.5 кВ	1.08 кг	прокладки выводных шпилек в погружных агрегатах	К товару →
0,8 мм	≥12.0 кВ	1.24 кг	межслойная изоляция мощных погружных насосных двигателей	К товару →
0,9 мм	≥13.5 кВ	1.40 кг	прокладки опорных узлов в электрооборудовании портов	К товару →
1 мм	≥15.0 кВ	1.55 кг	стандартная изоляция прокладочных узлов влагозащищённых аппаратов	К товару →
1,2 мм	≥18.0 кВ	1.86 кг	прокладки нажимных узлов в судовых распредустройствах	К товару →
1,5 мм	≥22.5 кВ	2.33 кг	опорные изоляционные прокладки в судовых распредустройствах	К товару →
2 мм	≥30.0 кВ	3.10 кг	прокладки нажимных колец в электромашинах класса IP55	К товару →
3 мм	≥45.0 кВ	4.65 кг	конструкционные подкладки во влагозащищённых шкафах управления	К товару →
4 мм	≥60.0 кВ	6.20 кг	опорные пластины в комплектных устройствах судового исполнения	К товару →
5 мм	≥70.0 кВ	7.75 кг	несущие подкладки в силовом оборудовании сырых помещений	К товару →
6 мм	≥70.0 кВ	9.30 кг	опорные плиты в морских распределительных устройствах	К товару →
8 мм	≥70.0 кВ	12.40 кг	несущие плиты в силовом морском оборудовании	К товару →
10 мм	≥70.0 кВ	15.50 кг	основания в комплектных устройствах корабельного исполнения	К товару →
12 мм	≥70.0 кВ	18.60 кг	несущие плиты в мощных судовых распредустройствах	К товару →
15 мм	≥70.0 кВ	23.25 кг	основания в специальном электрооборудовании для сырых помещений	К товару →
20 мм	≥70.0 кВ	31.00 кг	массивные опорные основания в силовом морском оборудовании	К товару →
30 мм	≥70.0 кВ	46.50 кг	силовые плиты для оснований крупного морского электрооборудования	К товару →

* Расчётное пробивное для толщин до ≈4 мм: ЭП ≥15 кВ/мм × толщину. Для толщин выше — плато ≈70 кВ (определяется дефектами, а не толщиной). Фактические значения — по паспорту качества. ЭП ГИП-ЛСП-Пл ниже чем у жёстких прокладочных (ПИФЭ ≥26 кВ/мм) — слоистая структура с плёночным ламинатом оптимизирована под влагостойкость, а не под максимальную объёмную ЭП.

Применение ГИП-ЛСП-Пл по группам толщин

Тонкие 0,125–0,5 мм — межслойная и пазовая изоляция обмоток

Межслойная изоляция обмоток погружных насосных двигателей (0,125–0,3 мм), пазовая изоляция статоров (0,2–0,4 мм), изоляция лобовых частей обмоток (0,3–0,5 мм). Благодаря гибкости тонкие листы укладываются в пазы ротора и статора без складок и растрескивания. ПЭТ-плёнка защищает межслойную изоляцию от конденсата при пуске холодного двигателя: перепад температур создаёт кратковременное увлажнение, которое разрушает незащищённые материалы. Расчётное пробивное от 1,9 кВ (0,125 мм) до 7,5 кВ (0,5 мм) — для рабочих напряжений 230–690 В запас многократный.

Средние 0,6–2 мм — прокладочные узлы и межфазовая изоляция

Межфазовая изоляция обмоток судовых электромашин (0,6–1 мм), прокладки контактных и выводных узлов в морском электрооборудовании (0,8–1,5 мм), изоляция нажимных колец во влагозащищённых машинах (1,5–2 мм). Толщина 1 мм — стандарт для межфазовой изоляции трёхфазных двигателей класса IP55. В морском исполнении ГИП-ЛСП-Пл заменяет обычный слюдопласт без пересчёта геометрии: плёночный ламинат добавляет не более 0,02–0,05 мм к суммарной толщине.

Утолщённые 3–5 мм — опорные прокладки и конструкционные подкладки

Конструкционные изоляционные подкладки во влагозащищённых шкафах управления, опорные пластины в судовых распредустройствах, несущие элементы в оборудовании портов и доков. Механическая обработка: гильотинные ножницы (до 3 мм), ленточная пила, фрезеровка на ЧПУ. Сверление: свёрлами по металлу без СОЖ (вода разрушает контакт плёнки с матрицей в зоне реза). Резьба М4–М6 нарезается двумя проходами.

Толстые 6–30 мм — несущие плиты в морском оборудовании

Несущие изоляционные плиты в морских распределительных устройствах, основания в корабельном силовом оборудовании, опоры в комплектных устройствах специального исполнения. Толщина 6–10 мм — основания морских РУ 0,4 кВ; 12–15 мм — среднее напряжение 6/10 кВ; 20–30 мм — специальные силовые блоки. Обработка: ленточная пила, фрезеровка ЧПУ, сверление до Ø25 мм. Не применять абразивный инструмент и лазерную резку (обугливание ПЭТ-плёнки с выделением токсичных летучих).

Сравнение влагостойких слюдопластов: ГИП-ЛСП-Пл, ГИП-Т-СПЛ, ГИП-2Пл

В номенклатуре влагостойких гибких слюдопластов ИзолитПром три основные марки, различающиеся структурой и областью применения:

Параметр	ГИП-ЛСП-Пл	ГИП-Т-СПЛ	ГИП-2Пл
Структура	Флогопит + стеклоткань + ПЭТ (1 плёнка)	Флогопит + стеклоткань (без плёнки)	Флогопит + стеклоткань + ПЭТ (2 плёнки, с двух сторон)
Класс нагревостойкости	F (155 °C)	F (155 °C)	F (155 °C)
ЭП средняя	≥15 кВ/мм	≥18 кВ/мм	≥14 кВ/мм
Влагостойкость	Высокая (1 плёнка — 1 сторона)	Базовая (без плёнки)	Максимальная (плёнки с обеих сторон)
Влагопоглощение 24 ч	≤0,5 % (плёночный барьер)	≤2,5 %	≤0,2 % (двойной барьер)
Гибкость	Хорошая	Лучше (нет плёнки)	Несколько хуже (жёстче)
Применение	Погружные насосы, суда, портовое оборудование, сырые помещения	Общая изоляция при умеренной влажности, нагревостойкость приоритетнее влагозащиты	Подводное и морское оборудование, экстремальные условия влажности
Относительная стоимость	Средняя	Ниже	Выше

Когда выбирать ГИП-ЛСП-Пл: если требуется защита от влажности 80–100 % RH, воздействия водяных паров, морского воздуха, конденсата при пусках, и при этом нет задачи двустороннего барьера. Если рабочая среда — погружение (IP68) или постоянный контакт с водой — рассмотреть ГИП-2Пл. Если влажность ≤70 % RH и важна гибкость — ГИП-Т-СПЛ без плёнки.

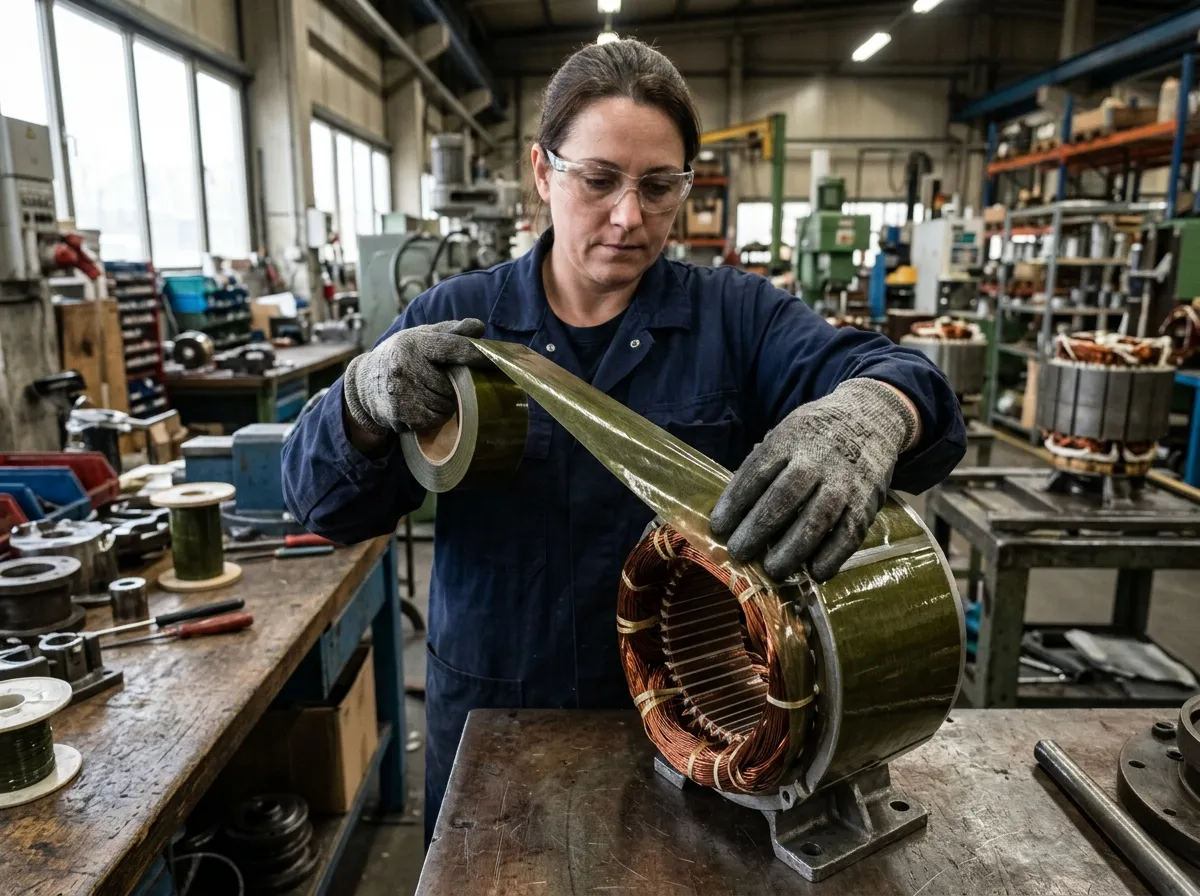

Применение ГИП-ЛСП-Пл в погружных насосных двигателях

Погружные насосные двигатели (ПЭД, насосы типа ЭЦВ, скважинные агрегаты ЭЦВ5, ЭЦВ6, ЭЦВ8 и аналоги) работают в постоянном контакте с перекачиваемой водой. Электрическая изоляция обмоток — критический узел, определяющий срок службы насоса. Основные требования:

• Сохранение ЭП при работе в воде — ГИП-ЛСП-Пл обеспечивает ЭП ≥13 кВ/мм после 24-часового погружения.
• Механическая устойчивость к намотке и укладке — стеклотканевая основа выдерживает многократный изгиб при намотке без расслоения.
• Стойкость к гидродинамическому давлению — ПЭТ-плёнка не деламинирует при давлении воды до 5–10 атм в скважинных применениях.
• Температурный цикл пуск-останов — при пуске холодный двигатель входит в нагретую воду. Разница температур создаёт конденсат внутри изоляционного пакета у незащищённых материалов. ПЭТ-барьер исключает этот механизм.

Типичная схема применения: пазовая изоляция (0,25–0,4 мм) + межслойная (0,15–0,25 мм) + покрытие лобовых частей (0,3–0,5 мм). Суммарная изоляционная система формируется из ГИП-ЛСП-Пл в сочетании с пропиточным лаком водостойкого класса.

Применение в судовом и портовом электрооборудовании

Морская среда — наиболее жёсткое испытание для электроизоляции. Солевой туман (NaCl 3–5 %), повышенная влажность 80–100 % RH с суточными колебаниями, температурные удары при прохождении различных климатических зон, вибрация. Требования к изоляции судового электрооборудования определяются ГОСТ IEC 60092 и правилами Регистра.

• Судовые электромашины и генераторы — межслойная изоляция обмоток статора и ротора, пазовая изоляция, изоляция клиньев. Толщины 0,25–1 мм.
• Судовые распределительные устройства — прокладочные узлы, опорные изоляторы, шинодержатели. Толщины 1,5–5 мм. Влагостойкость критична при длительных стоянках в портах с высокой влажностью воздуха.
• Береговое и портовое оборудование — краны, перегружатели, мощные приводы в зоне морского воздуха. Соляной туман откладывается на поверхностях изоляции и при смачивании образует проводящий слой. ГИП-ЛСП-Пл с ПЭТ-поверхностью минимизирует удержание солевых осадков.
• Подводная техника и водолазное оборудование — электрообмотки в блоках, работающих на небольших глубинах. Для постоянного погружения рекомендовать ГИП-2Пл (двусторонняя плёнка).

ГОСТ 26103-84 и ГИП-ЛСП-Пл

ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт для всех листовых слюдяных материалов. Стандарт определяет требования к составу, методам испытаний, маркировке и упаковке. Конкретные параметры влагостойких гибких марок — в ТУ изготовителя.

ООО «ИзолитПром» производит ГИП-ЛСП-Пл по ТУ 273314-013-32394549-2018 в рамках ГОСТ 26103-84. ТУ устанавливает: содержание слюды (≥75 %), ЭП (≥15 кВ/мм в сухом состоянии), удельное сопротивление (≥10¹⁰ Ом·м), требования к адгезии ПЭТ-плёнки (не отслаивается при изгибе по радиусу 50 мм), размерный ряд. В спецификации можно указывать «ГИП-ЛСП-Пл по ГОСТ 26103-84» или «ГИП-ЛСП-Пл по ТУ 273314-013-32394549-2018».

Класс нагревостойкости F (155 °C) и работа при повышенной влажности

Класс F по ГОСТ 8865-93 — изоляция, длительно работоспособная при 155 °C. Важное замечание: при повышенной влажности допустимая длительная температура снижается — диффузия воды в матрицу при высокой температуре ускоряется в 2–4 раза. Практические рекомендации:

• При 100 % RH и температуре до 40 °C — ГИП-ЛСП-Пл сохраняет паспортные характеристики в течение расчётного срока службы.
• При 100 % RH и температуре 80–100 °C — долговременная работа возможна, но срок службы изоляции сокращается по правилу Монтсингера. Рекомендовать пропитку после намотки для дополнительного барьера.
• При температуре ≥130 °C и высокой влажности — ГИП-ЛСП-Пл на пределе. Рассмотреть материалы класса H с двусторонним покрытием.

ПЭТ-плёнка сохраняет структуру до 120–130 °C (стеклование Tg ПЭТ около 120 °C). При превышении — плёнка размягчается, барьерные свойства снижаются. Это нижняя граница ограничения: класс F (155 °C) реально достижим в сухой среде, при постоянном воздействии влаги и 155 °C — плёнка будет деградировать ускоренно. Для таких условий: ГИП-2Пл с более термостойкой плёнкой или сменить класс на H.

Пропитка и совместимость с изоляционными лаками

ГИП-ЛСП-Пл совместим с водостойкими пропиточными лаками классов F и H:

• ЭП-91, ЭП-9114 — эпоксидные лаки класса F. Отверждение при 130–150 °C 2–4 часа. Адгезия к ПЭТ-плёнке — удовлетворительная при предварительной обезжирке изопропанолом.
• КО-916, КО-964 — кремнийорганические лаки класса H. Более высокая термостойкость, лучшая влагостойкость пропитанной системы. Адгезия к ПЭТ хуже — требуется праймер или механическая шероховатость поверхности.
• Лаки на водной основе — не рекомендовать для ГИП-ЛСП-Пл. Водный лак проникает под ПЭТ-плёнку при дефектах адгезионного слоя, образуя вздутия.

При пропитке обмотки с ГИП-ЛСП-Пл: суммарная влагостойкость системы возрастает за счёт двойного барьера (ПЭТ-плёнка + слой отверждённого лака). ЭП готовой пропитанной обмотки на 30–50 % выше, чем у непропитанной.

Внимание: ПЭТ-плёнка не растворяется в ацетоне и толуоле — растворители для размягчения связующего при разборке не действуют на ламинат. При необходимости демонтажа — механический съём.

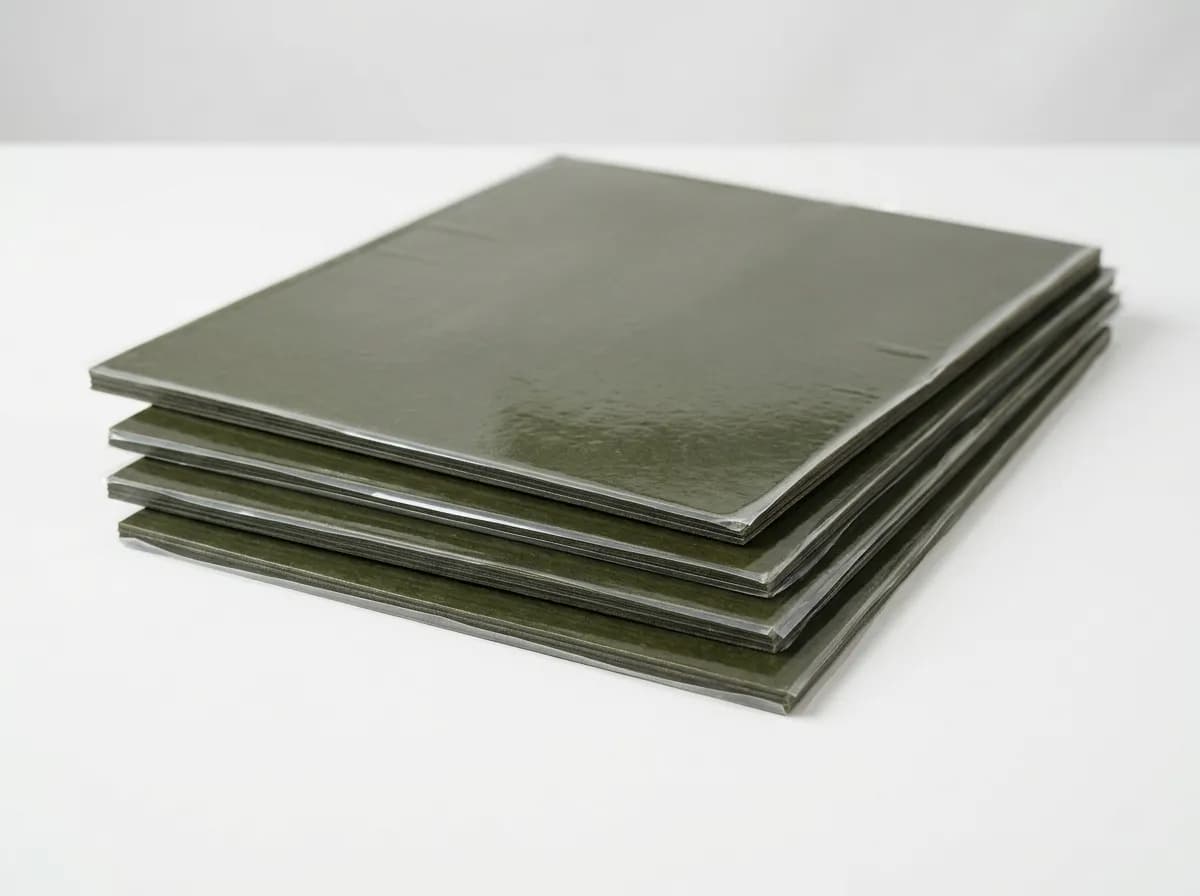

Размер листа и форматы поставки ГИП-ЛСП-Пл

Стандартный складской формат — лист 580×880 мм. Нестандартные размеры в пределах 200–900 × 200–1000 мм — по согласованию. Тонкие листы (0,125–0,5 мм) поставляются в рулонах для партий ≥50 м² или плоской упаковкой (картон + полиэтилен). Листы ≥1 мм — плоская упаковка. Толстые 5–30 мм — на поддонах со стрейч-плёнкой.

Раскрой тонких (до 2 мм): гильотинные ножницы, острый нож по линейке (режет вместе с ПЭТ-плёнкой чисто). Средних 3–5 мм: ленточная или дисковая пила. Толстых 6–30 мм: ленточная пила или фрезеровка ЧПУ. Не использовать лазерную резку — ПЭТ-плёнка горит с выделением ацетальдегида, окись углерода, токсичные летучие. Обязательны пылеотсос и респиратор P2 при всех видах резки.

Хранение и транспортировка ГИП-ЛСП-Пл

Гарантийный срок — 6 месяцев со дня изготовления. Условия: закрытое помещение, 5–35 °C, относительная влажность ≤75 %. Несмотря на влагостойкость в эксплуатации, при хранении длительное увлажнение снижает адгезию ПЭТ-плёнки к матрице. Хранить в исходной полиэтиленовой упаковке, не вскрывать до использования.

Тонкие листы (≤0,5 мм) хранить горизонтально во избежание деформации. Листы ≥1 мм допускают вертикальное хранение при поддержке по всей длине. Не укладывать металлические предметы поверх — ПЭТ-плёнка чувствительна к точечным нагрузкам при хранении.

Транспортировка — любым видом крытого транспорта от –40 °C до +50 °C. После отрицательных температур выдержать в помещении 4–6 часов перед использованием — ПЭТ-плёнка при –40 °C становится хрупкой, прямая резка сразу после мороза может дать трещины ламината.

ГИП-ЛСП-Пл в ряду гибких слюдопластов: отличие от ЛСКН, ЛСЭП, ИФГ-Б

Марка	Слюда	Связующее/Подложка	Плёнка	Класс	Главное назначение
ГИП-ЛСП-Пл	Флогопит	Пропит. + стеклоткань	ПЭТ (1 сторона)	F (155 °C)	Влагостойкая изоляция погружных и морских машин
ГИП-2Пл	Флогопит	Пропит. + стеклоткань	ПЭТ (2 стороны)	F (155 °C)	Максимальная влагозащита, погружение
ГИП-Т-СПЛ	Флогопит	Пропит. + стеклоткань	Нет	F (155 °C)	Гибкая изоляция без повышенных требований к влаге
ЛСКН	Мусковит	Непропит. + стеклоткань	Нет	F	Коллекторная ПАИ, лобовые части обмоток в сухих условиях
ЛСЭП	Мусковит	Эпоксидное + стеклоткань	Нет	F	Пазовая изоляция статоров нормального исполнения (IP44)
ИФГ-Б	Флогопит	Пропит. + ПЭТ (гибкий)	ПЭТ интегр.	F/H	Пазовая изоляция мощных машин с требованиями к гибкости

Выбор между ЛСЭП и ГИП-ЛСП-Пл: ЛСЭП — мусковитовая основа, дешевле, применяется в стандартных машинах IP44 в нормальных условиях. ГИП-ЛСП-Пл — флогопитовая основа с ПЭТ-барьером, для IP55/IP68 и морской среды. Замена ЛСЭП на ГИП-ЛСП-Пл в погружных двигателях — прямая и часто экономически оправдана увеличением срока службы в 2–3 раза.

Контроль качества и паспорт партии

Каждая партия ГИП-ЛСП-Пл проходит контроль перед отгрузкой:

• Электрическая прочность (сухое) — по ГОСТ 6433.1-71, норма ≥15 кВ/мм.
• ЭП после увлажнения — испытание после 24-часового выдерживания в воде при 23 °C. Норма ≥13 кВ/мм (справочно — по паспорту).
• Удельное объёмное сопротивление — по ГОСТ 6433.2-71. Норма ≥10¹⁰ Ом·м.
• Адгезия ПЭТ-плёнки — испытание отслаивания под углом 90°. Норма — плёнка не отслаивается без разрушения матрицы.
• Расслаиваемость — испытание на изгиб. Норма ≤1 %.
• Геометрия — толщина в 9 точках (микрометр), ширина и длина (рулетка). Допуски по ГОСТ 26103-84.

Паспорт качества выдаётся с каждой отгрузкой — формат А4, фактические значения с подписью ОТК. По запросу — протоколы испытаний на влагостойкость.

Типичные ошибки при выборе и применении ГИП-ЛСП-Пл

Применение ГИП-ЛСП-Пл вместо ГИП-2Пл в полностью погружаемых устройствах

ГИП-ЛСП-Пл имеет плёнку с одной стороны. При постоянном погружении вода проникает через открытую (без плёнки) сторону матрицы, постепенно увлажняя основу. Для IP68 (полное и длительное погружение) — выбирать ГИП-2Пл с двусторонним барьером. ГИП-ЛСП-Пл — для высокой влажности и кратковременного контакта с водой, не для постоянного погружения.

Замена ГИП-ЛСП-Пл обычным ЛСЭП «для удешевления»

ЛСЭП на мусковитовой основе без плёнки дешевле на 20–40 %. В сухих условиях — допустимая замена. В погружных двигателях и морском оборудовании — ЭП ЛСЭП при увлажнении падает до 4–7 кВ/мм. При рабочем напряжении 400–690 В запас сокращается до минимума, срок службы — 1–3 года вместо 10+. Экономия на материале в 5–10 раз перекрывается стоимостью внеплановых ремонтов и простоев оборудования.

Лазерная резка ГИП-ЛСП-Пл

ПЭТ-плёнка при лазерной резке горит с выделением токсичных летучих соединений. Лазерная резка допустима только в промышленных системах с мощной вытяжкой и нейтрализацией газов. В цеховых условиях без специального оборудования — запрещена. Использовать гильотину, ленточную пилу или фрезеровку ЧПУ.

Хранение вскрытых упаковок в условиях высокой влажности

При хранении в незакрытой упаковке во влажном складе (>75 % RH) адгезия ПЭТ-плёнки снижается — граница раздела слюдяная матрица/ПЭТ увлажняется. После длительного такого хранения плёнка может отслаиваться при намотке. Хранить только в запечатанной упаковке, вскрывать непосредственно перед применением.

Условное обозначение при заказе ГИП-ЛСП-Пл

Стандартная форма	Слюдопласт влагостойкий ГИП-ЛСП-Пл 0,5 мм 580×880 мм ГОСТ 26103-84
С количеством	Слюдопласт влагостойкий ГИП-ЛСП-Пл 0,3 мм 580×880 мм, 50 листов, ГОСТ 26103-84
С ссылкой на ТУ	Слюдопласт ГИП-ЛСП-Пл 1 мм 580×880 мм, ТУ 273314-013-32394549-2018
В рулоне	Слюдопласт влагостойкий ГИП-ЛСП-Пл 0,25 мм в рулоне, ширина 880 мм, длина 50 м

Частые вопросы о слюдопласте ГИП-ЛСП-Пл

Чем ГИП-ЛСП-Пл отличается от обычного слюдопласта?

Главное отличие — ПЭТ-плёночный ламинат, создающий влагобарьерный слой. Обычный слюдопласт (ПИФЭ, ПСЭ) — жёсткий, без плёнки, для сухих условий. ГИП-ЛСП-Пл — гибкий, с плёнкой, для влажных условий и морской среды. ЭП у обычного выше (26 кВ/мм против 15 кВ/мм), но в мокрых условиях ЭП обычного падает в 3–5 раз, а ГИП-ЛСП-Пл сохраняет ≥13 кВ/мм.

Можно ли использовать ГИП-ЛСП-Пл в стандартных электродвигателях IP44?

Да, можно — характеристики достаточны. Но экономически нецелесообразно: IP44 не требует влагостойкого барьера, переплата за плёночный ламинат не оправдана. ЛСЭП или ГИП-Т-СПЛ (без плёнки) для IP44 — оптимальное решение по цене.

Какая толщина ГИП-ЛСП-Пл для пазовой изоляции погружного насоса ЭЦВ6?

Типовые двигатели ЭЦВ6 (диаметр корпуса 6 дюймов, мощность 4–22 кВт, напряжение 380 В) — пазовая изоляция 0,25–0,4 мм, межслойная 0,15–0,25 мм. Конкретные значения — по конструкторской документации производителя насоса. При ремонте — измерить оригинальную изоляцию микрометром и сравнить с типоразмерным рядом.

Выдержит ли ГИП-ЛСП-Пл морскую воду?

ПЭТ-плёнка химически инертна к NaCl, MgCl₂ и другим солям морской воды. Стеклотканевая армировка и флогопитовая основа также нечувствительны к соленой воде. Материал применяется в судовых электромашинах — это подтверждённая область применения. Для постоянного погружения в морскую воду (скважинные скважинные агрегаты в морских платформах) — использовать ГИП-2Пл.

Какой минимальный заказ и сроки поставки?

Минимум — 1 лист 580×880 мм любой толщины базового диапазона. Базовый диапазон 0,2–5 мм — отгрузка за 24–48 часов. Тонкие 0,125–0,15 мм и толстые 6–30 мм — уточнять наличие; при отсутствии производство под заказ 14–30 дней. Партии от 100 листов — фиксация цены, производственная партия 14–30 дней.

Какой пропиточный лак подходит для обмоток с ГИП-ЛСП-Пл?

ЭП-91, ЭП-9114 — эпоксидные, класс F, хорошая адгезия. Для морского применения — КО-916 (кремнийорганический, класс H, повышенная влагостойкость пропитанной системы). Лаки на водной основе не применять. Перед пропиткой обмотку с ГИП-ЛСП-Пл просушить при 80 °C 2 часа.

Нормативные источники по слюдопласту ГИП-ЛСП-Пл

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, определяющий требования ко всем листовым слюдяным материалам включая гибкие влагостойкие марки.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — класс F (155 °C).
• ГОСТ 6433.1-71 — определение электрической прочности твёрдых электроизоляционных материалов.
• ГОСТ 6433.2-71 — определение электрического сопротивления при постоянном напряжении.
• ГОСТ IEC 60092-350-2013 — электрические установки на судах, требования к изоляционным материалам.
• ГОСТ IEC 60335-2-41-2012 — погружные насосные агрегаты, требования к изоляции обмоток.
• ТУ 273314-013-32394549-2018 — технические условия изготовителя ООО «ИзолитПром», конкретные нормы ЭП, влагостойкости, геометрических допусков.
• Корицкий Ю.В. Справочник по электротехническим материалам, т. 2 — § 19 «Слюдоматериалы», параметры гибких слюдяных изоляционных материалов.

Купить слюдопласт влагостойкий ГИП-ЛСП-Пл в Москве

25 толщин 0,125–30 мм со склада. Лист 580×880 мм. Базовый диапазон 0,2–5 мм — отгрузка за 24–48 часов. Тонкие 0,125–0,15 мм и толстые 6–30 мм — по согласованию. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 50 листов.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
