Как рассчитать толщину изоляции для электродвигателя
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Толщину изоляции не выбирают на глаз и не берут первое попавшееся значение из каталога. Она рассчитывается — под конкретное рабочее напряжение, класс нагревостойкости, геометрию паза и условия эксплуатации. Недобрать 0,2 мм в пазовой изоляции 6 кВ-машины — значит сократить ресурс до первого пробоя. Переложить лишний слой — потерять площадь сечения меди и получить перегрев обмотки.
В этой статье — формулы, типовые значения по ступеням напряжения и разбор нестандартных ситуаций, когда расчётная толщина не вписывается в паз.
От чего зависит толщина изоляции
Четыре фактора определяют итоговую толщину:
- Рабочее напряжение — главный параметр. Пазовая изоляция рассчитывается под испытательное напряжение по ГОСТ IEC 60034-1: для машин до 1 кВ это 2U + 1000 В (не менее 1500 В), для 6 кВ — 15 кВ, для 10 кВ — 21 кВ
- Класс нагревостойкости — по ГОСТ 8865-93. Слюдяные материалы для классов B (130 °C), F (155 °C), H (180 °C) различаются по типу связующего. При высоких температурах электрическая прочность изоляции снижается на 15–25%, что требует увеличения толщины (подробнее о зависимости — термические и электрические свойства слюды) или применения материалов с более высокой исходной прочностью
- Тип электрической машины — тяговые двигатели работают при вибрации и ударных нагрузках, что требует увеличения механического запаса. Статорные машины переменного тока менее нагружены механически, чем якорные коллекторные
- Заполнение паза — коэффициент заполнения паза медью (обычно 0,35–0,55). Каждый лишний слой изоляции уменьшает сечение обмотки. На практике расчётная толщина изоляции и расчётный диаметр провода должны вместе уложиться в паз с зазором 0,1–0,2 мм на сторону для укладки
Принципиально важно разграничить четыре вида изоляции — у каждого своя задача и свои методы расчёта: пазовая, витковая, корпусная (высоковольтная) и подбандажная. Коллекторная изоляция стоит отдельно.

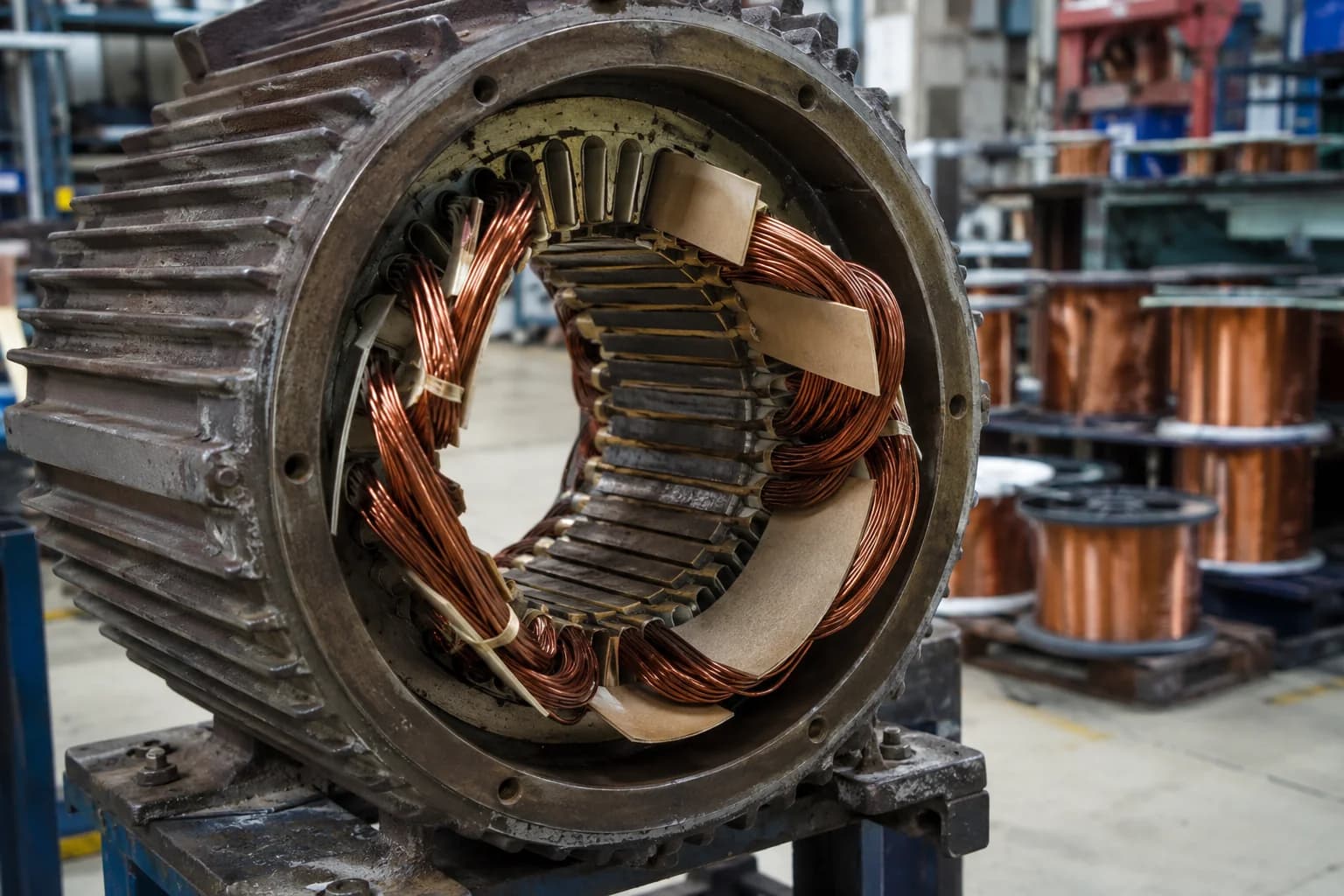

Пазовая изоляция: расчёт по напряжению
Пазовая изоляция отделяет обмотку от корпуса статора (или якоря). Расчётная формула толщины:
δ = (Uисп / Eпроб) × k
Где Uисп — испытательное напряжение (В), Eпроб — электрическая прочность материала (В/мм), k — коэффициент запаса (принимается 2,0–3,0 для пазовой изоляции). Электрическая прочность слюдопласта гибкого — 20–30 кВ/мм, стекломиканита — 15–25 кВ/мм.
Пример: двигатель 380 В. Испытательное напряжение по ГОСТ IEC 60034-1: 2 × 380 + 1000 = 1760 В, то есть 1,76 кВ. При Eпроб = 20 кВ/мм и k = 2,5: δ = (1,76 / 20) × 2,5 = 0,22 мм. Принимается ближайший стандартный размер — 0,25 мм (один слой слюдопласта толщиной 0,25 мм).
| Рабочее напряжение | Испытательное напряжение (ГОСТ IEC 60034-1) | Расчётная толщина δ, мм | Принятая толщина, мм | Материал |
|---|---|---|---|---|
| до 380 В | 1 760 В | 0,11–0,18 | 0,15–0,20 | Слюдопласт СПФГ 0,15–0,20 |
| 660 В | 2 320 В | 0,14–0,23 | 0,20–0,30 | Слюдопласт СПФГ 0,25 |
| 1 000 В | 3 000 В | 0,19–0,30 | 0,25–0,50 | Слюдопласт 0,25 (2 слоя) или 0,50 |
| 3 000 В | 9 000 В | 0,56–0,90 | 1,0–1,5 | Стекломиканит ГМК 1,0–1,5 |
| 6 000 В | 15 000 В | 0,94–1,50 | 2,0–3,0 | Стекломиканит + лента, 3–5 слоёв |
| 10 000 В | 21 000 В | 1,31–2,10 | 3,0–4,5 | Многослойная корпусная изоляция |
Для машин 6–10 кВ пазовую изоляцию не делают из одного листа — такая толщина набирается послойно из микаленты или слюдинитовой ленты, намотанной вполнахлёста (50% перекрытие). Число слоёв: n = δ / (t × cos α), где t — толщина ленты, α — угол намотки (обычно 0° при вертикальной намотке в паз).
Витковая изоляция: межвитковое напряжение и выбор ленты
Витковая изоляция отделяет соседние витки обмотки друг от друга. Межвитковое напряжение зависит от числа витков в секции и вида питания.
При синусоидальном питании межвитковое напряжение Uвит = Uфаза / W, где W — число витков на фазу. Для обычных асинхронных двигателей Uвит не превышает 10–30 В — это безопасные значения, при которых достаточно эмалевой изоляции провода.
Однако при питании от частотного преобразователя (ЧП) ситуация иная. Крутой фронт импульса напряжения (dU/dt до 5 000 В/мкс) создаёт неравномерное распределение напряжения по обмотке: первые витки принимают до 60–80% от полного напряжения импульса. Для двигателей с ЧП витковая изоляция из микаленты — не опция, а необходимость.
| Тип питания | dU/dt | Требуемая толщина витковой изоляции | Материал |
|---|---|---|---|
| Синусоида, до 1 кВ | низкий | 0,06–0,10 мм (эмаль провода) | Эмалированный провод, без дополнительной ленты |
| ЧП, U до 1 кВ | до 5 000 В/мкс | 0,08–0,13 мм | Микалента ЛМС-СТ 0,08 или 0,11 |
| Синусоида, 3–6 кВ | средний | 0,10–0,15 мм | Микалента ЛМС-СТ 0,11 |
| ЧП, U 3–6 кВ или импульсные нагрузки | высокий | 0,13–0,20 мм | Микалента ЛМС-СТ 0,13–0,18 |
Стандартная микалента для витковой изоляции — ЛМС-СТ толщиной 0,08; 0,11 или 0,13 мм. Намотка — однослойная, полнахлёста (50%). Подробнее о выборе типа изоляции для обмоток — в статье Пазовая и витковая изоляция электродвигателей.
Корпусная изоляция высоковольтных машин
Для машин 6 кВ и выше пазовой изоляции из листового материала недостаточно. Применяется корпусная изоляция — многослойная намотка ленты непосредственно на секцию обмотки, до укладки в паз. Принцип: чем больше слоёв, тем выше напряжение пробоя, но тем меньше меди в пазу.
Формула числа слоёв: n = δкорп / (tленты × 0,5) — при намотке с 50% перекрытием каждый слой даёт прирост толщины t × 0,5. При δкорп = 3,0 мм и ленте толщиной 0,13 мм: n = 3,0 / (0,13 × 0,5) = 46 слоёв.
| Напряжение машины | Требуемая δкорп | Толщина ленты | Число слоёв | Материал |
|---|---|---|---|---|
| 3 кВ | 1,0–1,5 мм | 0,11 мм | 18–27 | Микалента ЛМС-СТ 0,11 |
| 6 кВ | 2,0–3,0 мм | 0,13 мм | 31–46 | Микалента ЛМС-СТ 0,13 |
| 10 кВ | 3,0–4,5 мм | 0,13–0,18 мм | 33–45 | Микалента ЛМС-СТ 0,18 |
Корпусная изоляция дополняется антикоронным покрытием на выходе из паза — полупроводящая лента снижает напряжённость поля на торцах. Без неё на выходе из паза 10-кВ машины возникают поверхностные разряды, разрушающие изоляцию за 2–3 года. Полная технология корпусной изоляции описана в статье Корпусная изоляция обмоток.
Подбандажная изоляция якорей
Подбандажная изоляция укладывается между лобовыми частями обмотки якоря и бандажным кольцом. Задача — электрически изолировать бандаж от обмотки и компенсировать механические напряжения от центробежных сил при вращении.
Толщина зависит от диаметра якоря и рабочего напряжения:
- Якори до 250 мм, напряжение до 600 В — 0,25–0,35 мм (слюдопласт СПФГ 0,25–0,35)
- Якори 250–500 мм, напряжение 600–1000 В — 0,35–0,50 мм
- Крупные якори свыше 500 мм, тяговые машины — 0,50–0,80 мм; при ударных нагрузках материал выбирают с повышенной механической прочностью
Для тяговых двигателей (трамвай, метро, тепловоз) минимальная толщина подбандажной изоляции — 0,50 мм вне зависимости от диаметра якоря. Требование продиктовано вибрационными и ударными нагрузками в эксплуатации. Слюдопласт гибкий здесь предпочтительнее стекломиканита — он лучше адаптируется к неровностям поверхности лобовых частей.
Коллекторная изоляция
Коллекторная изоляция — это пластины между ламелями коллектора, а также изоляция между коллектором и втулкой (корпусом якоря). Расчёт несложный: межламельное напряжение Uл = Uякоря / (p × а), где p — число пар полюсов, а — число параллельных ветвей.
На практике межламельное напряжение для большинства машин составляет 15–30 В. Электрическая прочность миканита коллекторного — 20–40 кВ/мм, что даёт большой запас при таком напряжении. Поэтому толщина коллекторных пластин определяется не электрической прочностью, а механическими требованиями — минимальная толщина для нормальной укладки и фиксации.
| Тип коллектора | Диаметр, мм | Толщина пластин миканита | Марка |
|---|---|---|---|
| Малые машины (инструмент, бытовая техника) | до 50 | 0,4–0,6 мм | КФМ 0,4–0,6 |
| Промышленные двигатели | 50–150 | 0,6–0,8 мм | КФМ 0,6–0,8 |
| Крановые и тяговые ДПТ | 150–300 | 0,8–1,0 мм | КФМ 0,8–1,0 |
| Крупные тяговые машины | 300–600 | 1,0–1,2 мм | КФМ 1,0–1,2 |
Изоляция коллектор–корпус (манжеты и шайбы): 0,5–1,0 мм для машин до 1 кВ, 1,5–2,0 мм для машин 1–3 кВ. Здесь применяют миканит листовой гибкий — он допускает формовку в кольца без трещин.
Сводная таблица: типовые решения по мощности и напряжению
| Мощность, кВт | Напряжение, В | Пазовая изоляция | Витковая изоляция | Класс нагревостойкости |
|---|---|---|---|---|
| до 15 | 380 | Слюдопласт СПФГ 0,15–0,20 мм | Эмаль провода (без доп. ленты) | B / F |
| 15–100 | 380–660 | Слюдопласт СПФГ 0,25–0,35 мм | Микалента ЛМС-СТ 0,08 (при ЧП) | F / H |
| 100–630 | 660–1000 | Слюдопласт СПФГ 0,35–0,50 мм | Микалента ЛМС-СТ 0,11–0,13 | F / H |
| 160–1600 | 3000 | Стекломиканит ГМК 1,0–1,5 мм | Микалента ЛМС-СТ 0,11–0,13 | F / H |
| 400–6300 | 6000 | Корпусная намотка, δ 2,0–3,0 мм | Микалента ЛМС-СТ 0,13–0,18 | F / H |
| 1000–16000 | 10000 | Корпусная намотка, δ 3,0–4,5 мм | Микалента ЛМС-СТ 0,18 | H |
Класс нагревостойкости влияет на выбор связующего, но не меняет принципиально расчётную толщину. Исключение — класс C (свыше 180 °C): при температурах 200–250 °C электрическая прочность снижается настолько, что толщину увеличивают на 20–30% сверх расчётной. Подробнее о классификации — в статье Температурные классы изоляции B, F, H.
Если не уверены в выборе материала под конкретный двигатель — запросить расчёт. Укажите рабочее напряжение, мощность и класс нагревостойкости.
Как выбрать миканит для электродвигателя
Под словом «миканит» в ремонтной практике понимают несколько разных материалов — и у каждого своя ниша. Путаница дорого стоит: коллекторный миканит в паз не поставить физически, а гибкий слюдопласт в коллектор не выдержит нагрева при обточке.
| Материал | Где применяется | Ключевые параметры | Нельзя применять |
|---|---|---|---|
| Слюдопласт гибкий СПФГ | Пазовая и подбандажная изоляция, якори | Гибкость при изгибе на 180°, Eпроб 20–30 кВ/мм | Коллектор (не выдержит обточки) |
| Стекломиканит ГМК | Пазовая изоляция 3–6 кВ, горячее прессование | Жёсткий, Eпроб 15–25 кВ/мм, t до 300 °C | Намотка на стержень (ломается) |
| Микалента ЛМС-СТ | Витковая, корпусная, намотка стержней | Ширина 20–25 мм, намотка с перекрытием | Пазовая изоляция 380 В (избыточно) |
| Слюдинитовая лента ЛСЭК | Высоковольтные машины, эпоксидная система VPI | Флогопит, Eпроб 20–35 кВ/мм, VPI-совместима | Совместно с кремнийорг. лаком |
| Миканит коллекторный КФМ | Межламельные пластины, манжеты коллектора | Обтачивается без расслоения, t 300–400 °C | Пазовая изоляция (жёсткий, ломается) |
| Миканит листовой гибкий | Манжеты, шайбы коллектора, формованные детали | Допускает формовку в кольца, Eпроб 15–20 кВ/мм | Коллекторные пластины (мягкий) |
Подробный разбор каждого материала и критерии выбора — в статье Как выбрать миканит для электродвигателя.
Частые вопросы
Можно ли сэкономить на толщине изоляции?
Технически — да, в пределах коэффициента запаса. Если k = 3 в расчёте, можно снизить до k = 2 и уменьшить толщину на треть. Но надо понимать, что происходит: двигатель с k = 2 выдержит испытательное напряжение при приёмке и первые годы работы. При старении изоляции, воздействии влаги или повышенной температуры электрическая прочность снижается. Через 5–7 лет k фактически упадёт ниже 1 — и пробой произойдёт в самый неподходящий момент. Экономия на изоляции в 3–5 раз дешевле капремонта обмотки.
Что если паз не вмещает расчётную изоляцию?
Два пути. Первый — уменьшить диаметр провода и увеличить число витков (перематывать секцию). Второй — использовать материал с более высокой электрической прочностью. Например, заменить стекломиканит Eпроб 15 кВ/мм на слюдинитовую ленту с Eпроб 30 кВ/мм — это позволяет вдвое уменьшить расчётную толщину. При этом надо проверить совместимость с пропиточным лаком: слюдинитовые ленты на эпоксидном связующем не совместимы с кремнийорганическими лаками. Запросить расчёт с подбором материала под конкретный паз.
Нужна ли дополнительная изоляция при ремонте с заменой только части обмотки?
Если заменяются отдельные секции, а старая изоляция остаётся — новые секции должны соответствовать классу нагревостойкости оригинала. Ставить секцию класса B в обмотку класса H нельзя: слабое звено определяет ресурс всей обмотки. Толщину изоляции новых секций принимают по исходному чертежу или по фактическому замеру снятых секций — если чертежа нет.
Как учесть ГОСТ 8865-93 при выборе материала?
ГОСТ 8865-93 устанавливает только классы нагревостойкости (Y, A, E, B, F, H, C) и максимальные рабочие температуры. Требований к конкретным материалам или толщинам в нём нет. Выбор материала делается под класс: для F и H обязательно флогопитовое сырьё (слюдопласт, слюдинитовая лента), для класса B допускается мусковит. Механические и электрические параметры — по ТУ производителя материала, не по ГОСТу.
