Миканит ГОСТ vs ТУ: чем современная версия отличается от классики 1975 года

Купить миканит по ТУ или по ГОСТу со склада в Красноярске — оба варианта в наличии у ООО «ИзолитПром», цена за лист от производителя, отгрузка за 24 часа, доставка по России. Разбираемся, чем эти два миканита отличаются по сырью, связующему и рабочей температуре, и какой брать под конкретную задачу.

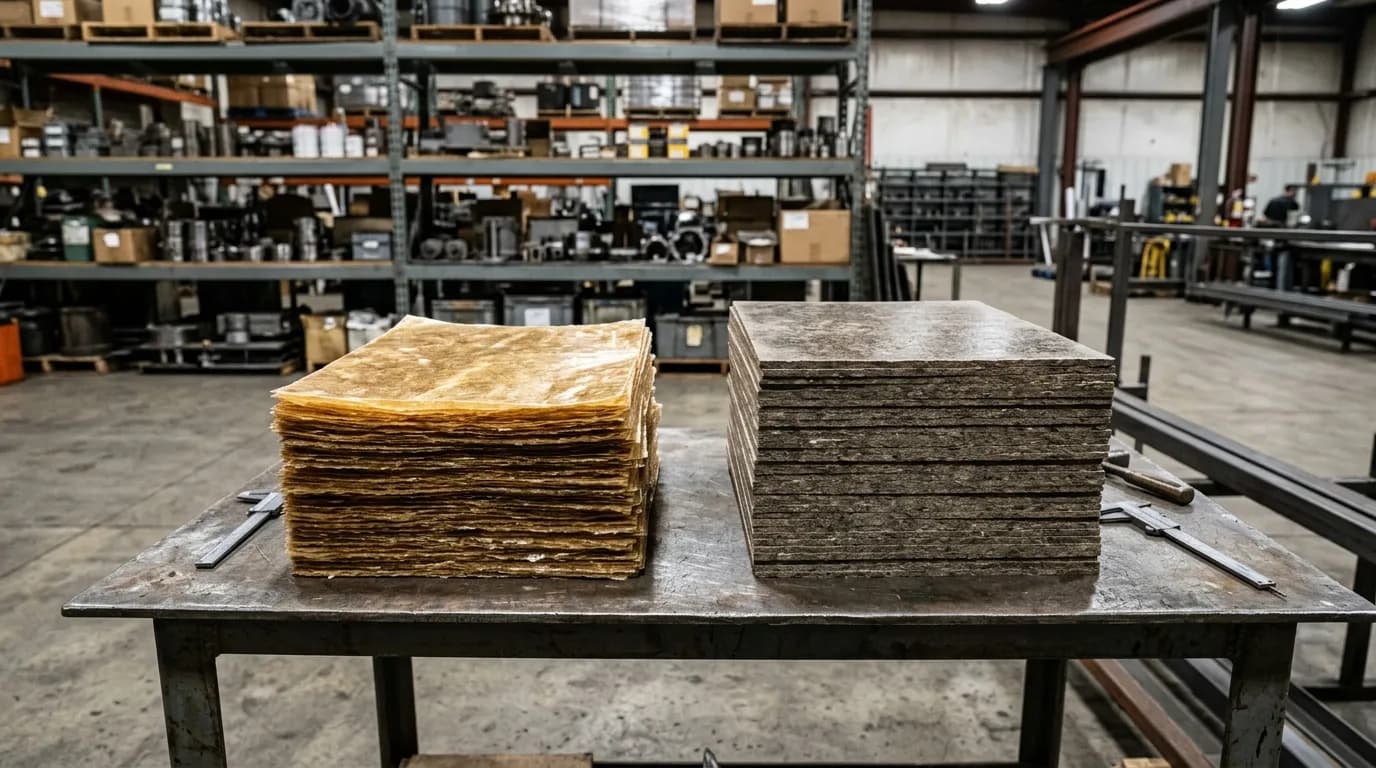

Два миканита под одной маркой

На складе встречаются листы с одинаковой маркировкой — например, ПМГ — но разные по сырью и характеристикам: один по ГОСТ 6121-75, другой по нашему ТУ. Это не дублирование позиций и не маркетинговая уловка. Это два технологически разных материала, унаследовавших общий буквенный код от советской классификации миканитов.

ГОСТ 6121-75 кодифицировал в 1975 году тогдашнюю заводскую практику — лист из щипаной слюды на глифталевой смоле. Наши ТУ описывают современное исполнение того же миканита — на слюдяной бумаге и с гибридным неорганическо-органическим связующим. Маркировка ПМГ, ПФГ, ПСГ, ПФК осталась прежней, чтобы конструктор не путался при подборе аналога. Но материал внутри листа — другой.

Та же логика касается остальных миканитов: гибкого по ГОСТ 6120-75 (ГМС, ГФС, ГМЧ, ГФК, ГФЧ), формовочного по ГОСТ 6122-75, коллекторного по ГОСТ 2196-75. В каждом семействе классический ГОСТ-материал из щипаной слюды соседствует с современным ТУ-вариантом нашего производства.

ГОСТ 6121-75: классическая технология 1975 года

Прокладочный миканит по ГОСТ 6121-75 — листовой электроизоляционный материал из щипаной слюды по ГОСТ 3028-78, склеенной термореактивной смолой. Технология родом из середины XX века: природные кристаллы слюды расщепляют вручную или на машинах на пластинки толщиной 0,01–0,04 мм, укладывают внахлёст в форму, проливают связующим и прессуют под давлением 8–12 МПа при температуре 160–180 °C.

Связующее у трёх из четырёх марок ГОСТа — глифталевая смола (буква «Г» в обозначении: ПМГ, ПФГ, ПСГ). Глифталь — это термореактивный полимер на основе глицерина и фталевого ангидрида, нагревостойкость класса B по ГОСТ 8865-93, то есть длительная рабочая температура 130 °C. Четвёртая марка ПФК идёт на кремнийорганической смоле, класс H, до 180 °C.

Нормативные толщины по ГОСТу — 0,50–5,00 мм (для марки ПФК — от 0,15 мм). Стандартный размер листа определяется размером щипаной слюды и составляет 600×900 мм. Электрическая прочность нормируется по толщинам в Табл. 3 и 4 стандарта: для ПМГ 0,50 мм — не менее 21 кВ/мм, для 1,00 мм — не менее 16 кВ/мм. Расслаиваемость — не более 10% (это допустимая массовая потеря при определённых испытаниях, отражающая склонность слоистого листа к расхождению по швам).

ГОСТ 6121-75 — действующий стандарт, его никто не отменял. Материал по нему производится и сегодня. Но технология фиксирована 1975 годом, и набор характеристик отражает возможности тогдашнего связующего.

ТУ ИзолитПром: современное исполнение на слюдяной бумаге и АХФС

Наши технические условия описывают миканит, в котором изменены сразу два технологических узла по сравнению с ГОСТом: сырьё и связующее.

Слюдяная бумага вместо щипаной слюды

Основа ТУ-варианта — миканитовая (слюдяная) бумага. Её получают из тонко молотой слюды по технологии, похожей на производство обычной бумаги: водную суспензию слюдяных частиц пропускают через сеточный механизм, формируется однородный лист, который сушат и прессуют. Сырьё для бумаги — мусковит или флогопит в зависимости от марки конечного миканита.

Результат — лист с равномерной структурой по всей площади, без слоистости и стыков пластинок. Это даёт три практических следствия. Первое: пробивная прочность стабильна по площади листа — нет «слабых» зон на перекрытии щепы, как у классического миканита. Второе: расслаиваемости как явления у такого листа нет — расходиться нечему. Третье: технологически доступны и очень тонкие толщины от 0,10 мм, и очень толстые до 30 мм (по спецзаказу до 50 мм), потому что бумажные слои укладываются друг на друга в нужном количестве. Щипаная слюда такие диапазоны не покрывает.

Гибридное связующее с алюмохромфосфатом (АХФС)

Ключевое технологическое отличие ТУ-линейки от ГОСТа — связующее. В классическом миканите по ГОСТ 6121-75 связующее — это чистая органика: глифталевая смола или кремнийорганика. Их потолок по длительной температуре — 130–180 °C в зависимости от типа смолы. Выше связующее разлагается, лист крошится и теряет электрические свойства.

В нашем ТУ-варианте к органической смоле добавлен алюмохромфосфатный компонент (АХФС) — неорганическая жаростойкая фосфатная связка, известная в огнеупорной промышленности с 1960-х годов. АХФС работает как неорганическая «скрепка» между слюдяными частицами: после термообработки в листе формируется фосфатная решётка, которая держит структуру даже после выгорания органики при высоких температурах.

В композиции с глифталем или кремнийорганикой АХФС даёт гибрид: технологичность органического связующего на этапе прессования и формовки плюс жаростойкость неорганики в эксплуатации. Длительная рабочая температура такого листа — до 500 °C по нашим ТУ, кратковременная — до 700 °C. Огнестойкость по UL94 — V-0 (90V0). Для классического миканита по ГОСТ 6121-75 эти числа недостижимы в принципе — потому что чистый глифталь при 500 °C уже разложился.

АХФС-связка применяется во всей нашей ТУ-линейке миканитов, не только в прокладочном. То же связующее идёт в наших ТУ на гибкий, формовочный, коллекторный и термоупорный миканит. Поэтому когда сравниваем ГОСТ-материал с ТУ-материалом — речь не о косметической ревизии стандарта, а о двух разных поколениях технологии.

Сводная таблица: ГОСТ 6121-75 против наших ТУ на примере ПМГ

Параметр	ПМГ по ГОСТ 6121-75	ПМГ по нашему ТУ
Год нормативного документа	1975	2018
Основа	Щипаный мусковит по ГОСТ 3028-78	Мусковитовая слюдяная бумага
Структура листа	Слоистый из пластинок 0,01–0,04 мм	Однородный прессованный лист
Связующее	Глифталевая смола (чистая органика)	Глифталь + алюмохромфосфат (АХФС)
Длительная рабочая температура	Класс B, до 130 °C	До 500 °C
Кратковременная температура	Не нормируется отдельно	До 700 °C
Потеря массы при 500 °C	—	Не более 2%
Диапазон толщин	0,50–5,00 мм	0,10–30,0 мм (до 50 мм по спецзаказу)
Стандартный размер листа	600×900 мм	1000×1200 мм
Электрическая прочность	21 кВ/мм при 0,50 мм; 16 кВ/мм при 0,70–1,00 мм (Табл. 3)	Не менее 18 кВ/мм
Удельное сопротивление при 23 °C	Не менее 1·10¹³ Ом·см	Не менее 1·10¹⁵ Ом·см
Сопротивление после увлажнения	Не менее 1·10¹² Ом·см	Не нормируется отдельно (низкое водопоглощение, <2%)
Содержание слюды	80–92%	Не менее 90%
Расслаиваемость	Не более 10% (Табл. 3)	Не применима — нет слоистости
Огнестойкость	Не нормируется	UL94 V-0 (90V0)
Прочность при изгибе	Не нормируется отдельно	Не менее 120 МПа

Где у двух материалов реальная разница

Структура листа и стабильность по площади

Слоистый миканит из пластинок — это статистически устроенный материал. Пробой при испытании происходит на самых тонких местах перекрытия щепы, и эти места распределены по листу случайно. Поэтому ГОСТ нормирует электрическую прочность как минимум по толщине, а не как ровную характеристику по всей площади. Если резать классический миканит на мелкие прокладки, отдельные заготовки могут оказаться слабее норматива из-за невезения с попаданием на тонкое место.

Однородный лист на слюдяной бумаге такой статистики не имеет. Слюдяные частицы в нём перемешаны и перекрываются равномерно — пробивные характеристики стабильны по площади. Если делать из листа сотни мелких прокладок, разброс между ними значительно ниже.

Это же касается механической однородности. Слоистый ГОСТ-лист может расходиться по швам при нагреве и циклах перегрева — для этого в стандарте и есть параметр расслаиваемости ≤10%. У ТУ-листа на бумаге расходиться нечему: слоёв в обычном понимании нет.

Температурный класс — главное преимущество ТУ-линейки

Это самое практически значимое различие. ГОСТ-материал ограничен классом B (130 °C) или H (180 °C) — теми числами, которые держит чистый органический полимер. ТУ-материал с АХФС-связкой держит 500 °C в длительном режиме и 700 °C кратковременно. Разница в три раза. И это не маркетинговое округление — это следствие того, что фосфатная связка остаётся работоспособной там, где глифталь уже разложился.

Практически это означает: ТУ-миканит подходит для нагревательных приборов промышленных и бытовых, печей, термических установок, узлов с высокими тепловыми нагрузками — задач, для которых классический ГОСТ-материал не годится по температуре. При этом во всех «обычных» применениях с температурой до 130 °C ТУ-вариант тоже работает, причём с запасом.

Диапазон толщин и форматы листа

ГОСТ 6121-75 нормирует ряд 0,50–5,00 мм с шагом, и стандартный размер 600×900 мм. Это исторически определено технологией щипки слюды: щипаная пластинка имеет ограниченный геометрический размер, набирать из неё нестандартно крупный лист или нестандартно тонкий слой технологически сложно.

ТУ-материал на слюдяной бумаге свободен от этого ограничения. Бумага катается рулоном, и режется на любой формат до 1000×1200 мм стандартно или больше по спецзаказу. Толщина задаётся числом слоёв бумаги при прессовании — отсюда диапазон 0,10–30,0 мм, и по спецзаказу до 50 мм. Это критично, когда узел требует нестандартной геометрии: тонкая 0,15 мм пазовая изоляция или толстая 15–30 мм опорная прокладка под шинопровод.

Содержание слюды и удельное сопротивление

В ГОСТ-материале содержание слюды нормируется 80–92% (Табл. 3 ГОСТ 6121-75) — остальное связующее, до 8–20% массы. В ТУ-варианте содержание слюды выше, не менее 90% — связующего меньше за счёт большей плотности укладки бумажных слоёв и эффективности АХФС-композиции. Меньше связующего — меньше доля материала, который может разлагаться при нагреве. Отсюда низкое водопоглощение менее 2% и удельное объёмное сопротивление при 23 °C ≥10¹⁵ Ом·см, на два порядка выше нормы ГОСТа.

Когда нужен именно ГОСТ 6121-75

Есть три ситуации, когда заменить ГОСТ-материал ТУ-материалом нельзя или нежелательно.

• Паспорт оборудования прямо ссылается на ГОСТ 6121-75 или ТЗ заказчика указывает марку «по ГОСТ» без формулировки «или аналог». В таких случаях замена требует согласования с конструктором или ОТК и переоформления документов.
• Поставки по гособоронзаказу и в военные приёмки, где номенклатура жёстко привязана к ГОСТу и не допускает технических условий поставщика без отдельной квалификации.
• Ремонтные работы с прямым копированием изношенной детали, когда узел спроектирован под слоистый миканит и замена на однородный лист может изменить тепловые поля или механику крепления.

Во всех остальных случаях ТУ-материал закрывает задачу с запасом — те же типовые применения плюс расширенный температурный диапазон.

Когда брать ТУ-исполнение

Большинство современных задач прокладочной изоляции — без жёсткой привязки к ГОСТу — выгоднее закрывать материалом по ТУ. Особенно когда есть хотя бы один из факторов:

• Рабочая температура выше 130 °C или цикличные перегревы. Глифталь по ГОСТ-материалу деградирует, ТУ-материал на АХФС держит до 500 °C.
• Нужна толщина вне ряда ГОСТа — тоньше 0,50 мм или толще 5 мм. ТУ-материал доступен от 0,10 до 30 мм стандартно.
• Требуется большой формат листа или нарезка крупных карт по чертежу. ГОСТ-лист 600×900 мм против ТУ-листа 1000×1200 мм (и больше по спецзаказу).
• Узел чувствителен к разбросу пробивной прочности по площади листа. Однородный ТУ-лист стабильнее статистически.
• Есть требование по огнестойкости — UL94 V-0 на ТУ-материале, у классического ГОСТ-миканита параметр не нормируется.
• Узел работает при повышенной влажности или в среде с агрессивными парами — водопоглощение ТУ-материала менее 2% против неявно более высокого у ГОСТ-материала.

То же отличие касается всех типов миканита

Логика «классический ГОСТ-материал из пластинок и глифталя против современного ТУ-материала на слюдяной бумаге и АХФС-связке» применима ко всей линейке. У нас есть пары по каждому семейству:

Тип миканита	ГОСТ	Что даёт ТУ-исполнение
Гибкий	6120-75 (ГМС, ГФС, ГМЧ, ГФК, ГФЧ ± ББ)	Толщины 0,10–5,0 мм (вместо 0,15–0,50), рабочая температура до 750 °C, ширина рулона до 1000 мм
Формовочный	6122-75 (ФМГ, ФМП, ФФГ, ФФК и др.)	Толщины 0,10–5,0 мм, рабочая температура до 800 °C, применим в электронагревательных элементах
Прокладочный	6121-75 (ПМГ, ПФГ, ПСГ, ПФК)	Толщины 0,10–10,0 мм (до 50 по спецзаказу), длительная до 500–750 °C, форматы до 1000×1200 мм
Коллекторный	2196-75 (КФА, КФГ, КФГС, КФП, КФШ)	Толщины 0,10–10,0 мм (вместо 0,40–1,50), рабочая температура до 750 °C, прочность на сжатие ≥120 МПа

Отдельно стоит термоупорный миканит ТПМ/ТПФ — он существует только в ТУ-исполнении, аналога по ГОСТу у него нет. Это материал специально для печей и нагревательных установок с рабочей температурой до 400–500 °C.

Маркировка одна — продукт разный

Главное при заказе — указывать стандарт. Не просто «ПМГ 1,00 мм», а «ПМГ 1,00 мм по ТУ» или «ПМГ 1,00 мм по ГОСТ 6121-75». Без этой пометки в счёте или заявке возникают вопросы при поставке: какой именно лист отгружать. Конкретный номер ТУ указывается в паспорте качества партии.

Образец условного обозначения по ГОСТ-варианту: Миканит ПМГ 1,00—6 ГОСТ 6121-75 (толщина 1,00 мм, размер щипаной слюды 6).

Образец условного обозначения по ТУ-варианту: Миканит ПМГ 1,00 600×1000 ТУ ИзолитПром (толщина 1,00 мм, размер листа 600×1000 мм).

В номенклатуре ООО «ИзолитПром» оба варианта доступны со склада в Красноярске. Паспорт качества оформляется на каждую партию с указанием конкретного стандарта (ГОСТ или ТУ) и фактических значений по характеристикам.

Частые вопросы

Можно ли ставить ТУ-материал туда, где паспорт указывает ГОСТ 6121-75?

Технически — да, потому что ТУ-материал по характеристикам выше ГОСТ-материала во всех нормируемых параметрах (электрическая прочность, удельное сопротивление, температурный класс, содержание слюды). Формально решение о замене принимает конструктор или ОТК предприятия, не служба снабжения. Если паспорт оборудования допускает «или аналог», документального подтверждения замены не требуется.

В чём именно АХФС лучше чистого глифталя?

АХФС — алюмохромфосфатная связка. Это неорганическая фосфатная связка, известная в огнеупорной промышленности. После термообработки в листе формируется фосфатная решётка, которая держит структуру материала даже после выгорания органической смолы при высоких температурах. Длительная рабочая температура такого гибридного связующего — 500 °C, что в 4 раза выше класса B (130 °C) у чистого глифталя по ГОСТу.

Расслаиваемость 10% по ГОСТу — это много или мало?

Это норматив для классического слоистого миканита. 10% — допустимая потеря массы при определённых испытаниях, отражающая склонность листа расходиться по швам перекрытия слюдяной щепы. У ТУ-материала на слюдяной бумаге расслаиваемости как явления нет — лист однородный, расходиться нечему. Поэтому в ТУ этот параметр и не нормируется.

Какая электрическая прочность выше — у ГОСТ или ТУ?

По нормативному минимуму на тонких толщинах ГОСТ показывает чуть более высокие числа (21 кВ/мм при 0,50 мм для ПМГ против 18 кВ/мм у ТУ-варианта). Но это нормативный минимум, а не реальный разброс. Однородный ТУ-лист имеет более стабильную пробивную прочность по площади — мелкие прокладки из него выходят с меньшим разбросом, чем из слоистого ГОСТ-листа.

В каких толщинах ТУ-материал есть в наличии?

На складе обычно стандартный ряд 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 1,00; 1,50; 2,00; 3,00; 5,00; 10,0 мм. Толщины от 15 до 30 мм — под заказ, срок 10–15 рабочих дней. До 50 мм — спецзаказ с расчётом сроков отдельно.

Можно ли сочетать в одном узле прокладки по ГОСТ и по ТУ?

Да, технически совместимы — оба материала на основе слюды, по химическому составу основы (мусковит, флогопит) совпадают. Но если узел спроектирован под конкретный стандарт, смешивать не рекомендуется: разные термические расширения слоистого и однородного листа могут давать неравномерную деформацию при нагреве.

Маркировка прежняя — а маркировку партии как смотреть?

В паспорте качества партии указывается марка миканита, толщина, размер листа, дата производства, стандарт (ГОСТ или ТУ) и фактические значения по нормируемым характеристикам. На лист или на пакет наносится этикетка с теми же данными. При получении партии достаточно сверить этикетку с паспортом и стандартом, указанным в счёте.

Чем ТУ-материал отличается от слюдинита и слюдопласта?

Слюдинит и слюдопласт — материалы на слюдяной бумаге без жёсткого связующего, гибкие, тонкие. ТУ-миканит — тоже на слюдяной бумаге, но прессованный с термореактивным связующим до жёсткого листа. Слюдинит работает там, где нужна гибкость и тонкость; ТУ-миканит — там, где нужна жёсткость, прочность на сжатие, фиксированная геометрия. Подробный разбор слюдопластовых материалов — в статье «Слюдинит или слюдопласт: подробное сравнение».

Купить миканит — ГОСТ или ТУ

Оба варианта в наличии у ООО «ИзолитПром», склад в Красноярске. Стандартные толщины — со склада, нестандартные — под заказ от 10 рабочих дней. Паспорт качества с указанием конкретного стандарта (ГОСТ или ТУ) на каждую партию.

При заказе укажите марку, толщину, размер листа и стандарт. Если не уверены в выборе между ГОСТ-материалом и ТУ-материалом для конкретного узла — пришлите фрагмент паспорта оборудования или описание задачи, подберём вариант под условия эксплуатации.
