Миканит или слюдопласт: что выбрать для электроизоляции

Миканит и слюдопласт — в чём разница

Миканит и слюдопласт — два слюдосодержащих диэлектрика, без которых сложно представить промышленную электроизоляцию: статоры, ротора, коллекторы, нагревательные элементы, пазовая защита. Внешне листы похожи. На разрезе — тоже. Но при детальном рассмотрении это разные материалы, и подмена одного другим в технологическом процессе оборачивается либо переплатой, либо отказом изоляции через 200 часов работы.

Миканит — это листовой или рулонный материал из пластинок щипаной слюды (мусковит или флогопит, размер 5–40 мм), склеенных органическим связующим (шеллак, глифталевая или кремнийорганическая смола). Выпускается по ГОСТ 6120-75, 6121-75, 6122-75, 2196-75. Основные типы: формовочный, прокладочный, гибкий, коллекторный. Подробно — что такое миканит.

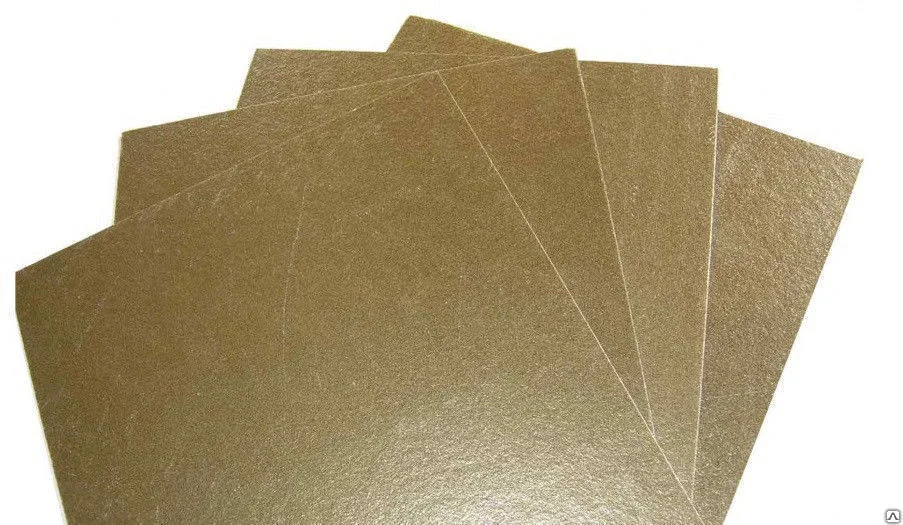

Слюдопласт — материал из слюдяной бумаги (мелкие чешуйки слюды 50–500 мкм), пропитанной связующим и армированной стеклотканью или плёнкой. Выпускается по ГОСТ 26103-84 и собственным ТУ. Основные типы: прокладочный, гибкий, коллекторный, жаростойкий, конструкционный. Подробно — что такое слюдопласт.

Нужна конкретная марка? Каталог миканита | Каталог слюдопласта | Звоните: +7 (953) 585-20-07

Как производится миканит

Миканит — композит из щипаных пластинок природной слюды и связующего. Связующее подбирается под класс нагревостойкости: шеллак для класса B (130 °C), модифицированные алкидные смолы для класса F (155 °C), кремнийорганика и эпоксиды для класса H (180 °C). В отдельных коллекторных марках доля слюды доходит до 95% — это важно для механики щёточного узла.

Пластинки укладываются вручную или на полуавтоматических столах с перекрытием 30–50%, проклеиваются, сушатся, прессуются под давлением 8–15 МПа. Получается лист с электрической прочностью 12–35 кВ/мм (диапазоны зависят от вида слюды — об электрических свойствах слюды) при толщинах от 0,15 до 5,0 мм.

Миканит выпускается по четырём базовым ГОСТам:

• ГОСТ 6120-75 — гибкий миканит: бандажирование, межслоевая изоляция
• ГОСТ 6121-75 — прокладочный: статичные узлы, шайбы, прокладки
• ГОСТ 6122-75 — формовочный: горячая формовка пазовых коробок и манжет
• ГОСТ 2196-75 — коллекторный: пластины для тяговых электродвигателей

Сильная сторона — формуемость в нагретом виде (85–110 °C) и низкая цена единицы площади. Слабая — неоднородность: в одном листе встречаются и крупные пластинки, и мелочь, поэтому пробивное напряжение в одной партии может «гулять» на 15–20%.

Как производится слюдопласт

Слюдопласт начинается не с пластинок, а со слюдяной бумаги — мусковит или флогопит измельчают до микрочешуек размером 50–500 мкм, формуют на бумагоделательной машине в полотно толщиной 30–80 мкм. Эту бумагу пропитывают эпоксидным или кремнийорганическим связующим и каландрируют с подложкой из стеклоткани (плотность 25–80 г/м²). Полотно сматывается в рулон шириной 1 м — это принципиально для намоточных линий.

Слюдопласт выпускается по собственным ТУ серии по техническим условиям и по ГОСТ 26103-84. Электрическая прочность 15–40 кВ/мм. Толщины от 0,08 до 3,0 мм. Диапазон рабочих температур шире, чем у миканита: от 130 °C для эпоксидных марок до 800 °C для жаростойких на кремнийорганике и фосфатном связующем.

Структура микрочешуек даёт два эффекта. Первый — однородность пробивного напряжения: разброс по партии не превышает 7–10%. Второй — поры между чешуйками, которые отлично заполняются лаком при VPI-пропитке готовой обмотки. Это и есть главное технологическое преимущество слюдопласта для электромашиностроения сегодня.

Минусы тоже есть. Из-за мелкой фракции механическая прочность на излом ниже, чем у миканита: при перегибе листа 0,4 мм на угол меньше 90° могут появиться трещины. Цена за квадратный метр — на 30–60% выше миканита того же класса нагревостойкости.

Расширенная сравнительная таблица

Параметр	Миканит	Слюдопласт
Нормативный документ	ГОСТ 6120-75, 6121-75, 6122-75, 2196-75	ГОСТ 26103-84 и по техническим условиям
Сырьё	Пластинки слюды 5–40 мм	Слюдяная бумага из микрочешуек 50–500 мкм
Класс нагревостойкости	B (130 °C) — H (180 °C)	B (130 °C) — C (свыше 180 °C)
Электрическая прочность	12–35 кВ/мм	15–40 кВ/мм
Однородность по партии	Разброс ±15–20%	Разброс ±7–10%
Поведение при VPI-пропитке	Удовлетворительно	Оптимально
Гибкость в холодном виде	Ограничена, нужен подогрев	Сохраняется до толщины 0,4 мм
Влагостойкость	Зависит от связующего	Выше за счёт стеклоподложки
Толщины	0,15–5,0 мм (листовой), 0,08–0,30 мм (рулонный)	0,08–3,0 мм
Формат поставки	Листы 1×1 м, раскрой	Рулон 1 м, лист по запросу
Механическая прочность	Высокая на сжатие	Высокая на растяжение и изгиб
Применение	Коллекторы, прокладки, нагреватели, шайбы	Обмотки, пазовая изоляция, кабели, печи
Относительная цена	База	+30–60% к миканиту того же класса

Содержание слюды в необклеенном миканите составляет 75–90%, в оклеенном — 50–65%. Класс нагревостойкости определяется связующим: на глифталевом и шеллачном миканит работает до +130…+155 °C, на кремнийорганическом — до +180 °C, а жаростойкие марки на неорганическом связующем (аммофосе) выдерживают до +500 °C и выше. Жаростойкие марки слюдопласта на флогопите при кремнийорганическом или неорганическом связующем выходят на режим до +700…800 °C.

Когда выбрать миканит

Коллекторная изоляция

Коллекторный миканит (марки КФШ, КФГС, КФГ по ГОСТ 2196-75) применяют в зоне коллектора электродвигателя, где важны прочность на сжатие и стабильность размеров. Здесь нужна высокая прочность на сжатие, стабильность размеров при нагреве и минимальное газовыделение. Слюдопласт в этих условиях не выдержит механических нагрузок. Конкретно для тяговых электродвигателей НБ-418, ЭД-118, ТЛ-2К1, АЛ-4846эТ — стандартом ремонтной документации является именно коллекторный миканит по ГОСТ 2196-75. Коллекторный миканит в каталоге →

Прокладки и шайбы

Прокладочный миканит (ПМГ, ПФГ, ПСГ) используется как межвитковая и межфазная прокладка в трансформаторах и электрических машинах. Главное преимущество — размерная стабильность: миканит не набухает и не усаживается. Толщины от 0,15 мм позволяют точно выдерживать зазоры.

Горячая формовка пазовых коробок и манжет

Формовочный миканит (ФМГ, ФМС, ФФГ) формуется при нагреве в пресс-формах. Из него делают фасонные детали: трубки, цилиндры, конусы для высоковольтных вводов и нагревательных элементов. Температура формовки 150–180 °C. Слюдопласт повторить эту операцию в той же геометрии не позволяет.

Бюджетные ремонты класса B

В асинхронных двигателях класса B (до 130 °C), где запас по теплу есть, а экономия 30–60% по материалу критична — миканит остаётся целесообразным выбором.

Поставки по 44-ФЗ и 223-ФЗ

Когда в техническом задании прямо указан ГОСТ 6120/6121/6122/2196 — закупка по ТУ не пройдёт. Миканит по ГОСТу формально обязателен, даже если слюдопласт по ТУ дал бы лучший ресурс.

Подобрать марку миканита под вашу задачу: +7 (953) 585-20-07

Когда выбрать слюдопласт

Слюдопласт — материал современного электромашиностроения. Если на производстве стоит линия VPI-пропитки, если обмотка наматывается машинно, если класс нагревостойкости F или H — выбор практически предопределён.

Намоточные машины

Рулон шириной 1 метр заправляется в станок — миканит листами здесь физически не подходит. Слюдопласт идёт непрерывной лентой, обеспечивая равномерную обмотку.

VPI-пропитка готовой обмотки

Микрочешуйчатая структура впитывает лак равномерно, без воздушных карманов. После пропитки такая изоляция обычно работает стабильнее, чем листовой миканит в той же зоне, но ресурс зависит от схемы обмотки, лака и теплового режима.

Пазовая изоляция обмоток

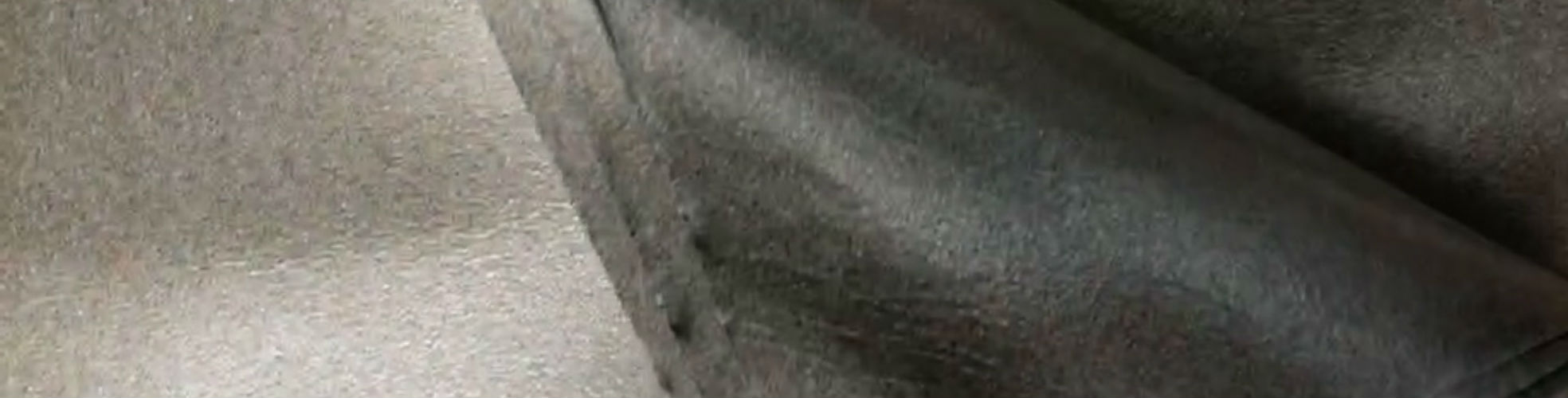

Гибкий слюдопласт — основной материал для пазовой изоляции электродвигателей мощностью от 0,4 до 100+ МВт. Гибкость позволяет плотно облегать провод, а армирование стеклотканью даёт прочность на разрыв. Миканит здесь не подходит — он слишком жёсткий, его невозможно заложить в паз.

Огнестойкие кабели

В кабельной промышленности слюдопласт используется как обмоточная лента для огнестойких кабелей (категория FR). Слюдопластовая лента СПВБ, КИФЭ-А выдерживает прямое пламя до 750 °C, сохраняя электроизоляционные свойства. Это требование стандартов пожарной безопасности для высотных зданий, метро, АЭС.

Жаростойкая изоляция 400–800 °C

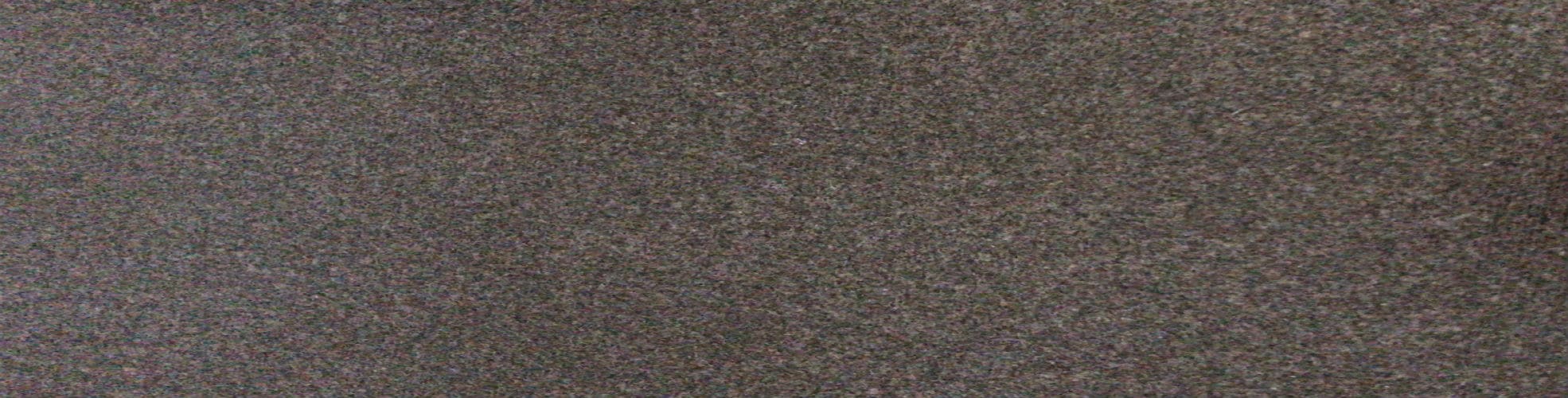

Жаростойкий слюдопласт (ИЖКАХ, ЭЖКАХ) работает при температурах до 700–800 °C кратковременно. Применяется в металлургических печах, индукционных нагревателях, сушильных камерах. Класс нагревостойкости C — выше, чем у любого миканита. Подробнее о выборе для высоких температур — статья термостойкие электроизоляционные материалы. Жаростойкий слюдопласт в каталоге →

Высоковольтные машины 6–10 кВ

Требуется однородность пробивного напряжения по партии. Разброс ±7–10% против ±15–20% — это не косметика, это запас по сроку службы.

Тонкие межвитковые слои 0,08–0,2 мм

Миканит просто не выпускается в таких тонких толщинах. Слюдопласт по 0,08 мм — стандартная позиция для межвитковой изоляции в высоковольтных машинах.

Слюдинит как третий вариант

Слюдинит — материал из микрочешуек мусковита по ТУ 16-91 И02. По структуре близок к слюдопласту, но без флогопита, поэтому жаростойкие задачи он не закрывает. В диапазоне 130–180 °C слюдинит конкурирует со слюдопластом по цене и иногда выигрывает на тонких толщинах. Если ваша задача укладывается в класс F и ниже — слюдинит дешевле и достаточен.

Если нужна объёмная деталь, а не лист

Миканит и слюдопласт — листовые слоистые материалы: тонкие плёнки слюды, склеенные между собой связующим. Под пресс-форму, под намотку, под нарезку шайб — работают хорошо. Но когда нужна объёмная изоляционная деталь со сложной геометрией — фланец под щёткодержатель, фигурная распорная втулка, изоляционная база с резьбовыми отверстиями — оба материала здесь работают плохо: торцы крошатся при сверлении, фрезерование «гонит» слюдяную пыль вдоль слоёв.

Для таких задач есть микалекс — листовой композит из молотой слюды-мусковита и неорганического алюмофосфатного связующего (АХФ). Принципиальное отличие от миканита и слюдопласта — структура: микалекс не слоистый, а монолитный прессованный. Связующее неорганическое, полимерной фазы нет вовсе. На практике это значит: лист режется, сверлится, фрезеруется и шлифуется как однородная заготовка, без расслоения по торцам и без обязательного бандажирования кромок. Производим по ТУ листами 1–50 мм толщиной, размером до 600×500 мм. Применяется в дугогасительных камерах электровозов, в высокочастотной радиотехнике, в высокотемпературных базах крепления контактных групп.

Совместимость связующих в одном узле

Использовать миканит и слюдопласт в одном узле можно — при условии совпадения класса нагревостойкости связующего. Нельзя ставить шеллачный миканит рядом с кремнийорганическим слюдопластом: при 160 °C шеллак уже деградирует, а кремнийорганика ещё в рабочем режиме. Результат — неравномерная деформация, зазоры, пробой.

Типичные ошибки при выборе

• Ставят миканит в паз обмотки. Жёсткий материал не облегает провод, возникают воздушные зазоры, снижается электрическая прочность. Итог — пробой изоляции через 6–12 месяцев. Решение: гибкий слюдопласт.
• Используют слюдопласт в коллекторе. Слюдопласт не выдерживает давление щёток и центробежные нагрузки. Итог — разрушение изоляции, межламельное замыкание. Решение: коллекторный миканит.
• Путают класс нагревостойкости. Миканит на глифталевом связующем (класс B, 130 °C) ставят в узел с рабочей температурой 160 °C. Связующее разлагается, миканит теряет прочность. Решение: кремнийорганический миканит (класс H, 180 °C) или жаростойкий слюдопласт. Подробно — статья классы нагревостойкости изоляции.
• Заказывают не тот размер листа. Миканит выпускается листами 500×700, 500×1000, 1000×1200 мм. Слюдопласт — в рулонах шириной до 1000 мм. Если нужна нарезка, уточните возможность при заказе.

Не уверены в выборе? Пришлите чертёж или ТЗ — подберём точную марку: +7 (953) 585-20-07

Краткая шпаргалка

Задача	Материал	Рекомендуемые марки
Коллекторная изоляция	Миканит	КФШ, КФГС, КФГ
Прокладки в трансформаторах	Миканит	ПМГ, ПФГ
Фасонные детали, трубки	Миканит	ФМГ, ФМС
Пазовая изоляция обмоток	Слюдопласт	СПФГ, ИФГ-КАХФ, ИГТ
Огнестойкие кабели	Слюдопласт	СПВБ, КИФЭ-А
Печи, нагреватели (до 700 °C)	Слюдопласт	ИЖКАХ, ЭЖКАХ
Объёмные детали со сложной геометрией	Микалекс	по ТУ
Рулонная обмотка под VPI	Слюдопласт лента	ЛС-П, ЛСС-П, ЛСЭК-П
Класс F и ниже, бюджетно	Слюдинит	по ТУ 16-91 И02

Итог

Миканит и слюдопласт — не конкуренты, а материалы для разных задач. Миканит незаменим там, где нужна прочность на сжатие и размерная стабильность: коллекторы, прокладки, формованные детали. Слюдопласт — там, где нужна гибкость, однородность и высокая температура: обмотки, пазовая изоляция, кабели, печи. Для объёмных деталей со сложной геометрией — микалекс. Для бюджетных задач класса F и ниже — слюдинит.

Весь ассортимент: миканит | слюдопласт | микалекс | слюдинит

Часто задаваемые вопросы

Что лучше — миканит или слюдопласт?

Зависит от задачи. Слюдопласт однороднее (разброс ±7–10% против ±15–20% у миканита) и лучше для последующей пропитки. Миканит дешевле и доступнее для ремонтных работ, незаменим в коллекторах и формованных деталях. Для серийного ремонта — миканит, для ответственных машин с VPI — слюдопласт.

Можно ли заменить миканит ГОСТ 6120 на слюдопласт по ТУ в действующем ремонте?

Только с письменного согласования с разработчиком электрической машины или с владельцем ремонтной документации. Параметры близки, но юридически материалы разные, и при отказе обмотки в гарантийный период замена без согласования снимет ответственность с ремонтного предприятия. Для поставок по 44-ФЗ и 223-ФЗ замена через ТУ при указанном ГОСТе вообще не пройдёт.

Что дешевле — миканит или слюдопласт?

Миканит дешевле на 15–30% за счёт более простой технологии производства. Слюдопласт дороже, но в системах с VPI-пропиткой и повышенной температурой его часто выбирают ради более стабильной работы изоляции; фактический ресурс подтверждают расчётом и испытаниями.

Какой материал лучше держит влагу?

В одинаковых условиях — слюдопласт со стеклоподложкой. Стеклоткань работает как механический барьер для расслоения, а эпоксидное связующее не гигроскопично. Миканит на шеллаке при длительной выдержке во влажной среде (более 80% RH) теряет до 20% пробивного напряжения; миканит на эпоксиде ведёт себя стабильно, но всё равно уступает слюдопласту.

Что выбрать для коллектора тягового электродвигателя?

Коллекторный миканит по ГОСТ 2196-75 — отраслевая норма, и ремонтная документация большинства ТЭД (НБ-418, ЭД-118, ТЛ-2К1, АЛ-4846эТ) построена именно на нём. Слюдопласт здесь не применяется. Толщина пластины подбирается под зазор между медными сегментами, обычно 0,5–1,2 мм.

В чём разница между слюдопластом и слюдинитом, если оба из бумаги?

Сырьё. Слюдопласт может быть на флогопите или на смеси, слюдинит — только мусковит. Отсюда разный потолок по температуре: до 800 °C у жаростойких марок слюдопласта против 180 °C у слюдинита. Если ваша задача в пределах класса F, слюдинит дешевле и достаточен. Подробно — статья слюдинит и миканит: разница.

Какие толщины реально есть на складе?

По миканиту — 0,15; 0,2; 0,3; 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 5,0 мм. По слюдопласту — 0,08; 0,1; 0,15; 0,2; 0,3; 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0 мм. Промежуточные толщины — под заказ от 100 кг. Точные остатки уточняйте у менеджера.

Можно ли использовать миканит и слюдопласт в одном узле?

Можно — при условии совпадения класса нагревостойкости связующих обоих материалов. Класс изоляционной системы определяется самым слабым звеном (см. раздел «Совместимость связующих» выше).
