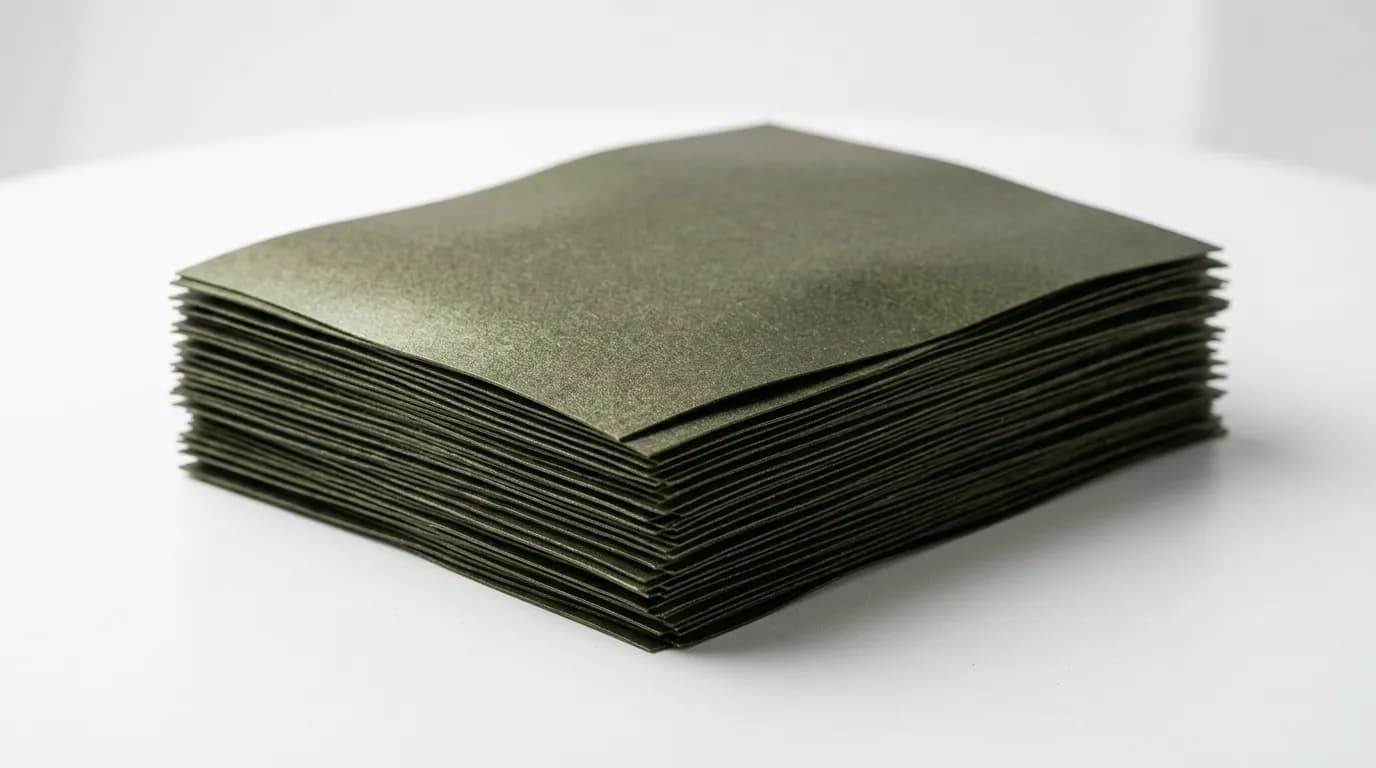

Что такое слюдопласт и где он применяется

Слюдопласт — листовой электроизоляционный материал на основе слюдяной бумаги, скреплённой кремнийорганическим связующим методом горячего прессования. По ГОСТ 26103-84 он выпускается толщиной от 0,15 до 0,5 мм и используется в электрических машинах, кабельной продукции, промышленных нагревателях. Материал вытесняет классический миканит там, где требуется однородность структуры и глубокая пропитка.

Состав и технология получения слюдопласта

Сырьём служат кристаллы флогопита или мусковита. Их дробят, расщепляют до чешуек размером 50–150 мкм, затем из водной суспензии отливают слюдяную бумагу на бумагоделательных машинах. Бумагу пропитывают кремнийорганическим лаком и прессуют при температуре 160–180 °C.

Принципиальное отличие от миканита: в миканите используют крупные пластины слюды (5–30 мм), уложенные внахлёст. Слюдопласт формируется из мелкодисперсной бумаги, поэтому его структура значительно однороднее. Это даёт два практических преимущества — лучшую пропитываемость вакуум-нагнетательным способом и меньший разброс диэлектрических характеристик по площади листа.

Марки слюдопласта: какие бывают

Номенклатура широкая, и каждая марка рассчитана под конкретные условия эксплуатации.

Формовочный слюдопласт чаще всего заказывают для ремонта высоковольтных двигателей. Гибкий слюдопласт берут кабельные заводы — он хорошо ложится на цилиндрические поверхности без растрескивания.

Характеристики слюдопласта по ГОСТ 26103-84

Диэлектрическая прочность слюдяной бумаги-основы составляет 12–15 кВ/мм. Готовый слюдопласт после пропитки и опрессовки показывает значения чуть ниже — 8–12 кВ/мм, в зависимости от толщины и марки связующего. Короностойкость в 3–5 раз превышает показатели органических плёнок (полиэтилентерефталат, полиимид). Именно поэтому слюдопласт незаменим в машинах напряжением 6–10 кВ, где частичные разряды разрушают полимерную изоляцию за пару лет.

По нагревостойкости материал делят на два класса. Кремнийорганические марки работают до 180 °C — это класс нагревостойкости H по ГОСТ 8865. Жаростойкие безорганические варианты (ГСКВ, ИЖКАХ) выдерживают длительную эксплуатацию при 500–700 °C. Кратковременно — выше.

Слюдопласт и миканит: в чём разница на практике

Вопрос «что лучше» некорректен без контекста. Миканит дешевле в производстве, проще в раскрое, годами работает в низковольтных машинах без нареканий. Но у него есть слабое место: крупные пластины слюды создают неравномерную структуру. При вакуумной пропитке компаундом между пластинами остаются воздушные включения — потенциальные очаги частичных разрядов.

Слюдопласт лишён этого недостатка. Мелкодисперсная бумага пропитывается равномерно, воздушных полостей практически нет. Для высоковольтных генераторов и тяговых двигателей это критично. Подробнее о миканитах — в соответствующем разделе каталога.

Где применяют слюдопласт

Основные области:

• Пазовая изоляция статоров электрических машин напряжением до 10 кВ
• Тяговые двигатели электровозов, электропоездов, карьерных самосвалов
• Огнестойкие кабели категории FE180 — слюдопластовая лента сохраняет изоляцию при пожаре не менее 180 минут
• Промышленные плоские и цилиндрические нагреватели
• Высокотемпературные прокладки в металлургическом оборудовании

В энергетике слюдопласт постепенно вытесняет миканит из проектов модернизации генераторов мощностью от 50 МВт. Причина — повышение ресурса изоляции с 20 до 30+ лет при тех же габаритах паза.

На что обращать внимание при заказе

Толщина листа должна соответствовать проектной документации на конкретную машину. Замена 0,20 мм на 0,25 мм — это дополнительные 25% толщины стержня, которые могут не войти в паз. Марка связующего определяет класс нагревостойкости: кремнийорганика (класс H, 180 °C) или неорганика (свыше 500 °C). Путать их нельзя.

Полный ассортимент слюдопласта доступен в каталоге. Отгрузка — от одного листа, нарезка по размерам заказчика. Звоните: +7 (953) 585-20-07.
