Изоляционные прокладки и шайбы вместо графитовых — по чертежу

Графитовая прокладка, СНП или СПП в заявке не всегда означает одну и ту же деталь. Иногда клиенту действительно нужна спирально-навитая фланцевая прокладка с терморасширенным графитом для герметизации пара, газа, масла или другой среды под давлением. В таком узле слюдопласт и миканит нельзя продавать как прямую замену.

Но часто под “графитовой прокладкой” ищут жаростойкую плоскую шайбу, изоляционную проставку, прокладку под болт, экран или деталь сложной формы. В этой задаче графит уже не главный материал: он проводит ток и тепло, а деталь должна изолировать, выдерживать нагрев и сохранять геометрию. Здесь мы подбираем слюдопластовую или миканитовую прокладку по чертежу и проверяем замену по функции.

Когда графитовую прокладку нельзя заменять

Если в чертеже или заявке есть фланец, DN/PN, Ду/Ру, пар, газ, масло, химическая среда, трубопровод, аппарат или сосуд под давлением — это зона штатной уплотнительной прокладки. Для таких узлов нужны СНП/СПП, SWG или другая прокладка по проектному стандарту. Слюдопластовая деталь не должна брать на себя герметизацию среды под давлением.

Мы используем этот фильтр в начале подбора. Вопросы простые: есть ли рабочая среда; есть ли давление; зависит ли безопасность от герметичности; указана ли СНП-1, СНП-2, СНП-3, СНП-4, SWG, CG или CGI как тип уплотнения. Если ответ “да”, мы не подменяем материал, а рекомендуем оставить проектное уплотнение.

Если же деталь стоит рядом с горячим узлом как прокладка под крепёж, тепловой разрыв, электрическая изоляция, дистанционная шайба или плоская прокладка с отверстиями, задача меняется. Тогда важны не свойства спирально-навитой прокладки, а толщина, площадь опоры, электрическая прочность, температура и форма детали.

Инженерный фильтр: давление, тепло и электричество

Первый расчёт — контактное давление. Для кольцевой шайбы или прокладки рабочая площадь считается так:

A = pi * (D_o^2 - D_i^2) / 4
p = F / A

где D_o — наружный диаметр, D_i — внутренний диаметр, F — усилие прижима. Если площадь мала, кромка слюдяной детали может крошиться; тогда увеличиваем наружный диаметр, толщину или меняем материал.

Второй расчёт — тепловой поток:

R_th = t / (lambda * A)
Q = lambda * A * DeltaT / t

Чем больше толщина t и ниже теплопроводность lambda, тем лучше деталь работает как термобарьер. Поэтому графит хорош как жаростойкий уплотнитель, но не всегда хорош как теплоизолятор.

Третий расчёт — электрическая прочность:

U_bd = E_bd * t / k_s

где E_bd берётся из паспорта материала, t — толщина, k_s — коэффициент запаса. Графит в такой расчёт нельзя подставлять как диэлектрик, потому что он проводит ток.

Какие детали делаем вместо графитовых

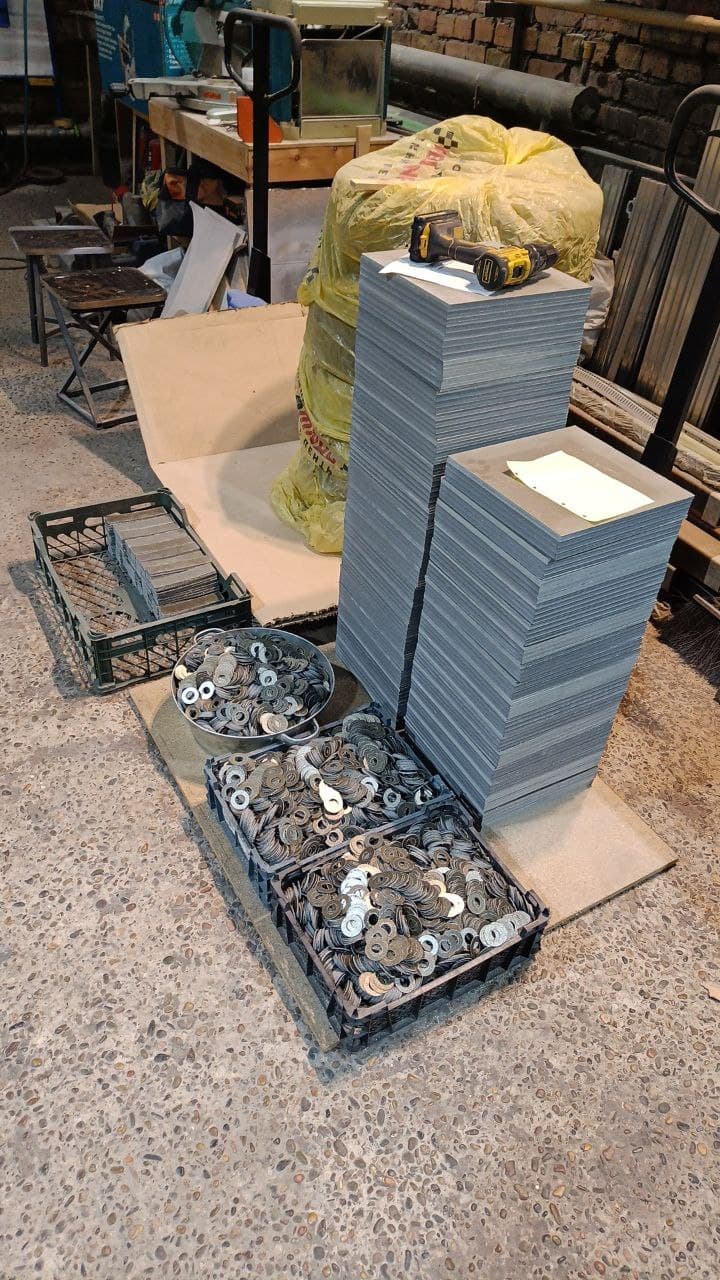

Делаем плоские прокладки, шайбы, кольца, сегменты, проставки и экраны из слюдопласта и миканита. Чаще всего это детали под нагреватели, крепёж, токоведущие шины, корпуса оборудования и ремонтные комплекты, где старая графитовая деталь работала не как фланцевое уплотнение, а как термостойкая прокладка или разделитель.

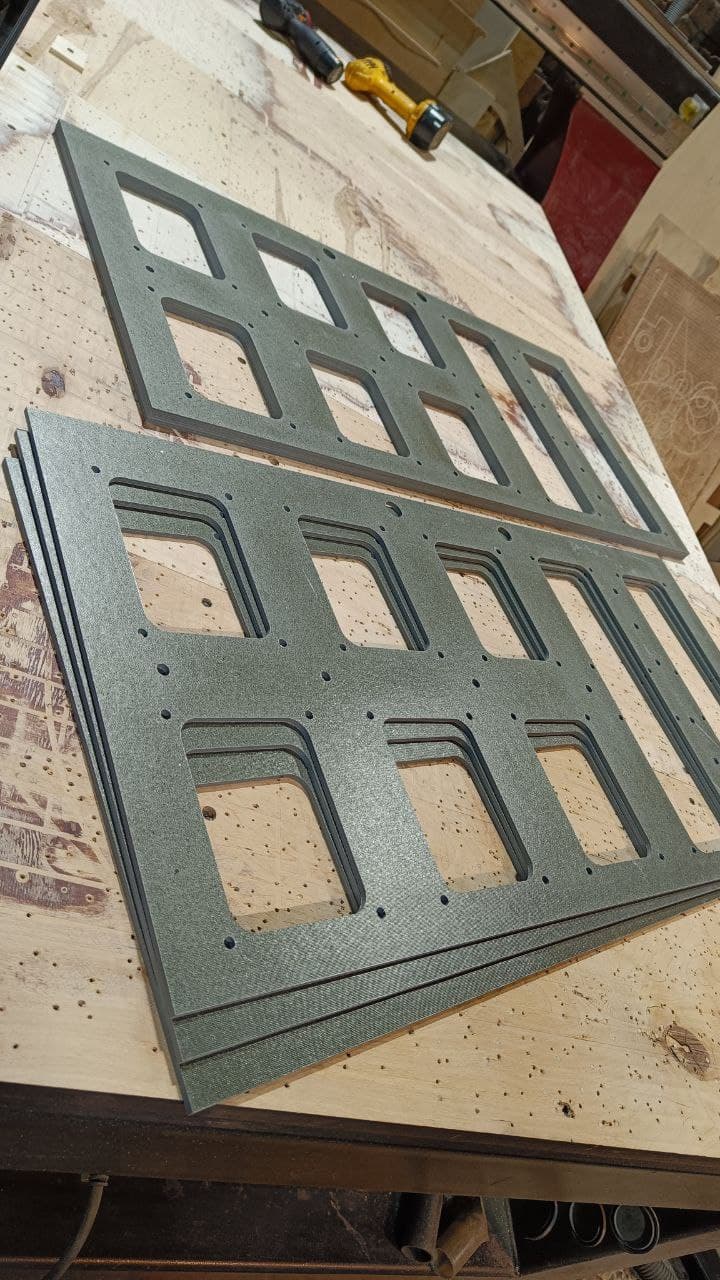

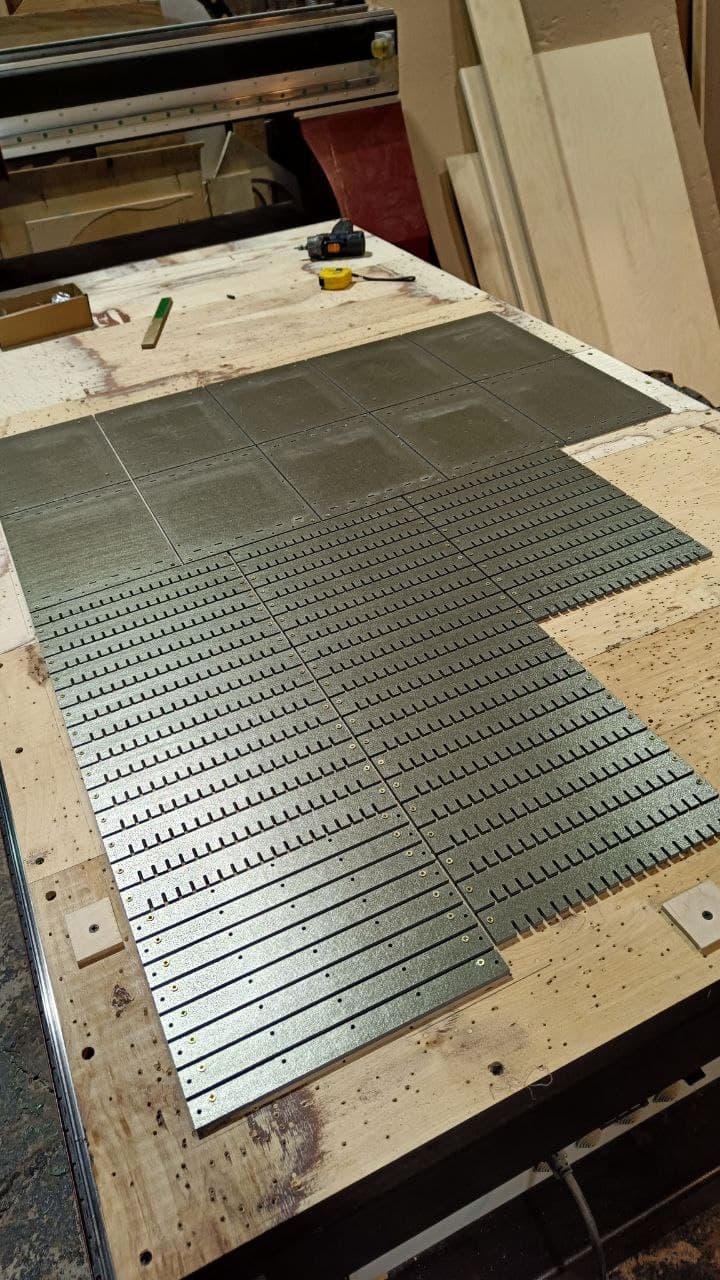

По форме это могут быть круглые и прямоугольные прокладки, кольца с отверстиями, шайбы под болт, втулки, пластины с пазами, детали сложного контура. Для каждой позиции проверяем минимальные перемычки, радиусы внутренних углов, риск крошения, толщину и доступный материал.

Если в заявке есть “графитовая шайба 40×20×2, нужна изоляция от корпуса” — это наша задача. Если написано “СНП-4 Ду 100 Ру 40” — это почти наверняка фланцевое уплотнение, и слюдопласт не подходит.

Какие детали делаем по чертежу вместо графитовых

Коммерчески самая полезная группа заявок — не фланцевая СНП, а деталь по размерам: прокладка с отверстиями, шайба под болт, втулка, кольцо, сегмент, проставка, экран или комплект из шайбы и втулки. В таких заказах клиент часто пишет “графитовая” по старой детали или по фотографии, хотя реально нужна изоляция от корпуса, тепловой разрыв или стабильная геометрия под прижимом.

Мы берём в работу плоские прокладки круглой, прямоугольной и фигурной формы; кольца с внутренним и наружным диаметром; шайбы под М4-М20; втулки под крепёж; сегменты под нагреватели; пластины с пазами и отверстиями; небольшие комплекты для ремонтной замены. Для каждой детали фиксируем материал, толщину, контур, отверстия, минимальные перемычки и допустимый класс точности.

Типовой маршрут такой: вы присылаете чертёж PDF/DXF или эскиз с размерами, фото старой графитовой детали и назначение узла. Мы сначала проверяем, не является ли деталь фланцевым уплотнением под давлением. Если нет, подбираем слюдопласт или миканит, уточняем толщину и предупреждаем о слабых местах.

Для похожих заявок полезны инженерные разборы в статьях: СНП, СПП и графитовые прокладки, СНП-1/2/3/4, СПП и СНП и графитовая прокладка по чертежу.

Что прислать для расчёта и быстрого ответа

Чтобы не превращать подбор в длинную переписку, лучше сразу прислать шесть групп данных. Первая — геометрия: наружный и внутренний диаметр, толщина, количество отверстий, диаметр отверстий, расстояния между центрами, радиусы или DXF-контур. Вторая — функция: изоляция, тепловой барьер, дистанцирование, защита крепежа или фланцевое уплотнение. Третья — условия: температура, наличие напряжения, прижим, вибрация, масло, пар, влажность или другая среда рядом с деталью.

Четвёртая группа — материал старой детали, если он известен. Если старая прокладка была графитовой, важно понять, почему выбран графит: из-за температуры, мягкости, привычки закупки или реальной герметизации. Пятая — количество: опытный образец, ремонтный комплект, партия 10-50 штук или серийный заказ. Шестая — требования к документам: счёт, паспорт качества, маркировка партии, упаковка по комплектам.

Для первичной оценки достаточно фото узла и эскиза от руки, но для изготовления нужна размерная база. Если отверстия должны совпасть с крепежом, лучше прислать чертёж или старую деталь для обмера. Если деталь работает рядом с электрическим узлом, укажите рабочее напряжение и требуемый запас.

Внутренняя перелинковка к материалам и статьям

Эта страница принимает заявки, а подробные объяснения разнесены по связанным материалам. Если вы проверяете именно шайбы под крепёж, смотрите раздел миканитовые шайбы и статью миканитовые шайбы вместо графитовых. Если нужна плоская прокладка или кольцо, полезны миканитовые прокладки, слюдопластовые прокладки и статья с расчётом замены графитовой, СНП или СПП прокладки.

Если в заявке есть СНП-1, СНП-2, СНП-3, СНП-4, DN, PN, Ду или Ру, сначала прочитайте блоки про маркировку и фланцевую задачу. Если в заявке есть “по чертежу”, “с отверстиями”, “шайба”, “втулка”, “изолировать от корпуса” или “не держит среду”, это ближе к нашей производственной задаче.

По коммерческой логике эта страница — центр кластера: статьи приводят информационный трафик, а здесь клиент должен понять, какие данные прислать и где проходит граница ответственности. Предупреждение про фланцевые уплотнения отсеивает опасные заявки и повышает доверие к тем заменам, где слюдопласт и миканит действительно уместны.
