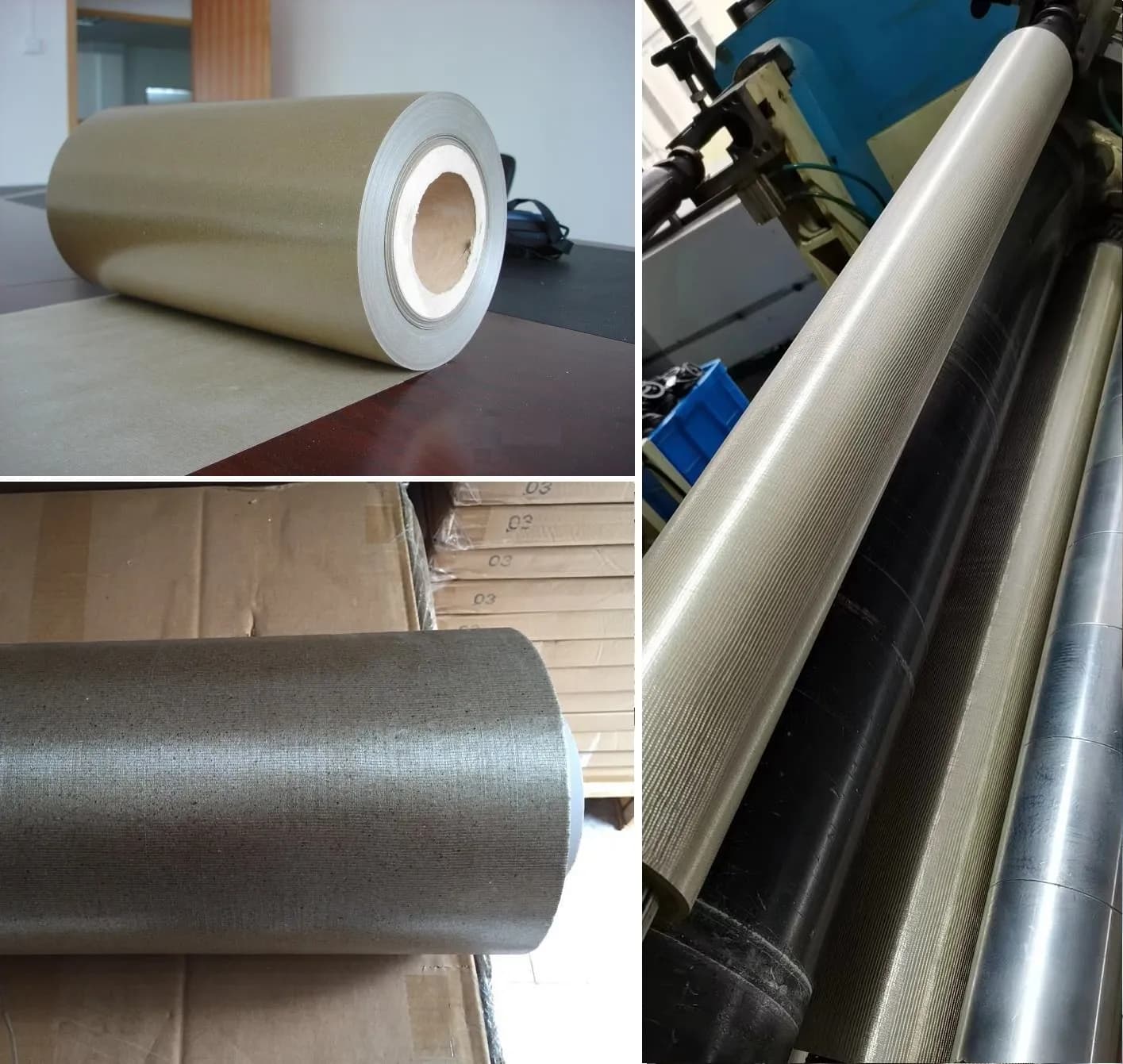

Слюдопласт ИФГ-КАХФ рулонный — купить от производителя

ООО «ИзолитПром» производит слюдопласт рулонный жаростойкий марки ИФГ-КАХФ — флогопитовый материал на алюмохром-фосфатном связующем по ТУ, в формате рулона шириной 1 метр и длиной до 50 м.п. Базовый ориентир — ГОСТ 26103-84: гибкий слюдопласт на неорганическом связующем. Применяется в пазовой и корпусной изоляции электродвигателей и генераторов, для огнестойких кабелей, нагревательных элементов и футеровки индукционных печей. Поставляем со склада в Красноярске и через офис в Москве по всей России.

Производитель	ООО «ИзолитПром», ИНН 2464144782
Документ	паспорт качества по ТУ, ориентир ГОСТ 26103-84
Связующее	алюмохром-фосфатное (АХФ), неорганическое, жаростойкое
Слюда	слюдопластовая бумага из флогопита
Армирование	стеклоткань с двух сторон
Толщины	0,1 — 1,0 мм (9 типоразмеров)
Ширина рулона	1000 мм
Длина рулона	до 50 м.п.
Электрическая прочность	не менее 15 кВ/мм
Рабочая температура	750 °C длительно, до 800 °C кратковременно
Формат поставки	рулон с защитным сердечником и плёночной обмоткой

Если нужно подобрать толщину под пазовую или корпусную изоляцию, рассчитать расход с учётом отходов раскроя или согласовать длину рулона под автоматическую намоточную машину — позвоните или оставьте заявку, инженер ИзолитПром ответит в течение часа.

Что такое ИФГ-КАХФ рулонный

ИФГ-КАХФ рулонный — заводское обозначение жаростойкого слюдопласта на флогопитовой основе с алюмохром-фосфатным неорганическим связующим, выпускаемого в формате рулона. В отличие от обычных электроизоляционных слюдопластов, которые работают до 130–155 °C, ИФГ-КАХФ рассчитан на температуры до 750 °C длительно. Это другой класс материалов — жаростойкая электроизоляция с сохранением диэлектрических свойств в горячих зонах металлургического и энергетического оборудования.

Рулонная форма — это не просто другая упаковка. Для ряда применений (пазовая изоляция, корпусная намотка стержней, автоматические намоточные станки, огнестойкие кабели) рулон принципиально удобнее листа: меньше отходы раскроя, нет стыков на длинных протяжённых элементах, выше производительность операции. Подробно эти преимущества разобраны ниже в разделе о рулонном формате.

Базовая марка ИФГ-КАХФ — это исполнение материала без дополнительных пропиток: алюмохром-фосфатное связующее обеспечивает максимальную жаростойкость в её чистом виде. Если требуется дополнительная стойкость к влажности — берите ИФГ-КАХВ; если рабочие температуры выше 800 °C длительно — ИФГ-КП на кремнийорганической пропитке.

Расшифровка обозначения ИФГ-КАХФ

Каждая буква в обозначении ИФГ-КАХФ задаёт ключевой признак материала:

• И — изоляционный: материал предназначен для электрической и тепловой изоляции;
• Ф — флогопит: основное сырьё — слюдопластовая бумага из флогопита, не из мусковита (мусковит при температурах выше 600 °C расслаивается, для жаростойких задач непригоден);
• Г — гибкий: тонкие толщины сворачиваются в рулон без разрушения связующего, материал укладывается по криволинейным поверхностям;
• К — связующее (общая часть для семейства марок ИФГ-К*);
• АХ — алюмохром: первая компонента связующего — алюмохромовая часть фосфатной системы;
• Ф — фосфат: вторая компонента связующего, образует с алюмохромом неорганическую матрицу.

Соединение АХ + Ф формирует связующее «алюмохром-фосфатное» — неорганическое, без органических компонентов. Именно неорганическая природа связующего даёт материалу способность работать при 750 °C: ничего не выгорает, не деструктирует, не плавится.

Состав и сырьё

Слюдопласт ИФГ-КАХФ рулонный собирается из трёх компонентов, каждый из которых отвечает за свою функцию:

Слой	Материал	Функция
Основа	слюдопластовая бумага из флогопита	электрическая изоляция, термостойкость до 1000 °C, диэлектрическая прочность
Армирование верхнее	стеклоткань конструкционная	механическая прочность на разрыв и сгиб при намотке
Армирование нижнее	стеклоткань той же марки	симметричная жёсткость, защита от расслаивания при изгибе рулона
Связующее	алюмохром-фосфатное (АХФ)	склейка слоёв, неорганическая матрица с термостойкостью до 1000 °C

Слюдопластовая бумага в нашем исполнении производится из флогопита — единственная подходящая слюда для жаростойких задач. Мусковит при температурах выше 600 °C теряет связанную воду и расслаивается, флогопит работает стабильно до 1000 °C с сохранением структуры. Поэтому в ИФГ-КАХФ применяется только флогопит — мусковит для этой марки технологически непригоден.

Стеклоткань с двух сторон делает рулон устойчивым к разрыву при намотке и протяжке через ролики автоматических намоточных станков. Без двустороннего армирования материал расслаивался бы под действием неравномерного натяжения. Алюмохром-фосфатное связующее обеспечивает жаростойкость, недостижимую с органическими связующими: при 600–750 °C любое полиэфирное или эпоксидное связующее деструктирует, кремнийорганическое теряет часть прочности, а АХФ-связующее сохраняет диэлектрические и механические свойства.

Алюмохром-фосфатное связующее — особенности

Алюмохром-фосфатное связующее (АХФ) — это неорганическая матрица, образованная при отверждении ортофосфорной кислоты с алюмохромовой солью. После полной полимеризации матрица представляет собой стекловидное соединение, состоящее из связанных оксидов алюминия, хрома и фосфора. Ключевые свойства:

• Жаростойкость: матрица не плавится и не деструктирует при температурах до 1000 °C. Реальный рабочий ресурс ИФГ-КАХФ ограничен термостойкостью флогопитовой основы и стеклоткани, а не связующим.
• Неорганическая природа: в составе нет углеродных соединений, поэтому при нагреве не выделяются продукты разложения, не образуется коптящий дым, материал не способствует распространению пламени.
• Химическая стойкость: к большинству промышленных газов и горячих сред — устойчив; к концентрированным щелочам — ограниченно стоек.
• Электрическая прочность при нагреве: сохраняется до 700 °C почти полностью, при 750 °C падает на 20–30 % — намного меньше, чем у органических связующих.
• Низкое газовыделение: при нагреве не выделяет летучих продуктов после первичной сушки, что критично для герметичных корпусов и индукционных печей.

За эти свойства АХФ-связующее стало стандартом для жаростойких слюдопластов в составе оборудования с рабочими температурами 500–800 °C. Альтернативой выступает кремнийорганическое связующее (марки ИФГ-КП) — оно даёт несколько большую гибкость материала, но уступает АХФ по предельным температурам.

Технические характеристики

Базовые показатели ИФГ-КАХФ рулонного по входному контролю ИзолитПром:

Показатель	Значение
Слюда	слюдопластовая бумага из флогопита
Связующее	алюмохром-фосфатное (АХФ), неорганическое
Армирование	стеклоткань с двух сторон
Толщины	0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1,0 мм
Ширина рулона	1000 мм
Длина рулона	до 50 м.п. (зависит от толщины)
Электрическая прочность при 20 °C, кВ/мм	не менее 15
Электрическая прочность при 700 °C, кВ/мм	не менее 6–8
Удельное объёмное сопротивление при 20 °C, Ом·см	не менее 1·10¹³
Содержание связующего, %	15–25
Содержание слюды (флогопит), %	не менее 60
Рабочая температура длительно	до 750 °C
Рабочая температура кратковременно	до 800 °C
Влажность при поставке, %	не более 1,5
Документ качества	паспорт по ТУ, ориентир ГОСТ 26103-84

Конкретные значения по партии указываются в паспорте качества, который мы выдаём вместе с отгрузкой. По запросу делаем расширенный протокол испытаний с пробоем при повышенной температуре и термоциклированием.

Электрическая прочность по толщинам

Электрическая прочность ИФГ-КАХФ зависит от толщины материала: тонкие слои обладают более однородной структурой и выше удельная прочность на миллиметр; толстые — ниже удельная, но выше пробивное напряжение в абсолютных значениях:

Толщина, мм	Минимальная электропрочность, кВ/мм	Пробивное напряжение, кВ
0,1	20	~2,0
0,2	18	~3,6
0,3	17	~5,1
0,4	16	~6,4
0,5	16	~8,0
0,6	15	~9,0
0,7	15	~10,5
0,8	15	~12,0
1,0	15	~15,0

Указаны минимальные значения по входному контролю; реальные показатели партии обычно выше на 10–15 %. При расчёте изоляции рекомендуем закладывать запас 2–2,5 относительно рабочего напряжения. Для применения при 600–750 °C закладывайте дополнительный запас 1,5× на снижение удельной прочности при нагреве.

Рулонный формат — особенности и преимущества

Рулонный ИФГ-КАХФ — это не просто та же марка в другой упаковке. Для нескольких применений рулон принципиально удобнее листового формата:

• Минимизация отходов раскроя. При нарезке пазовых коробочек электродвигателей из рулона отходы составляют 3–5 %. У листового материала тот же раскрой даёт 15–20 % обрезков из-за фиксированного формата 1×1 м.
• Корпусная изоляция стержней генераторов без стыков. Длина статорного стержня крупной электрической машины — 3–6 м. Сделать корпусную изоляцию из листа 1 м невозможно без двух–трёх стыков, каждый из которых — потенциальная точка пробоя. Рулон длиной до 50 м решает задачу одной непрерывной обмоткой.
• Совместимость с автоматическими намоточными станками. Серийная намотка катушек, индукторов, нагревательных элементов выполняется на станках с регулируемым натяжением. Принимать материал станок может только из рулона — лист в кассете не разместить.
• Стабильность характеристик по длине. Рулон производится непрерывной протяжкой через каландр с постоянным контролем массы и толщины. Все 50 метров — одна непрерывная партия с одинаковыми свойствами.
• Удобство хранения. Рулон занимает в 3–4 раза меньше складского места, чем эквивалентная по площади стопка листов.

Если ваше применение не требует ни одного из этих свойств — рассмотрите листовой ИФГ-КАХФ в листовом формате: по ГОСТ 26103-84 базовый диапазон 0,12–5 мм, по ТУ — расширенный диапазон до 30 мм для опорно-конструктивных задач.

Применение в пазовой изоляции электродвигателей

Пазовая изоляция асинхронных двигателей серий АИР мощностью 30–75 кВт класса нагревостойкости F и H — одно из самых массовых применений рулонного ИФГ-КАХФ. Из рулона нарезаются пазовые коробочки нужного размера, в которые укладывается обмоточный провод. Для тонких толщин 0,2–0,4 мм раскрой выполняется на обычных гильотинных ножницах или штампах.

В пазе двигателя обмоточный провод нагревается до 130–180 °C по классу изоляции, плюс кратковременные перегревы при перегрузке могут давать локальные пики до 250 °C. Обычные слюдопласты на полиэфирном связующем при таких температурах быстро деструктируют — изоляция теряет диэлектрическую прочность и пробивается. ИФГ-КАХФ с алюмохром-фосфатным связующим на этих режимах работает с многократным запасом: материал рассчитан на 750 °C, поэтому 180–250 °C — это далеко не предел его возможностей.

Раскрой из рулона даёт минимальные отходы 3–5 %. Из листа 1×1 м при той же программе нарезки получалось бы 15–20 % обрезков, что в крупной серии (тысячи коробочек в месяц) даёт ощутимую экономию.

Применение в корпусной изоляции генераторов

Корпусная изоляция стержней статоров крупных электрических машин (генераторы 6–10 кВ, тяговые двигатели локомотивов, электроприводы прокатных станов) — задача, для которой рулонная форма ИФГ-КАХФ практически безальтернативна. Длина статорного стержня — 3–6 м, изоляция должна быть непрерывной, без стыков.

Технология нанесения корпусной изоляции — спиральная намотка с натяжением 5–15 Н на специальном станке. Лента ИФГ-КАХФ нужной ширины (обычно 25–50 мм) сматывается с большого рулона и накладывается на стержень с заданным шагом перекрытия. Каждый стержень получает 6–12 слоёв намотки до достижения проектной толщины изоляции 3–6 мм.

Стыки в корпусной изоляции недопустимы: каждый стык — потенциальное место пробоя, особенно при работе под высоким напряжением. Поэтому материал должен поставляться непрерывным рулоном длиной не меньше длины стержня с запасом на технологические потери. Стандартный рулон 50 м.п. позволяет намотать 8–15 стержней без перезарядки станка.

Применение в нагревательных элементах и ТЭНах

В трубчатых электронагревателях (ТЭН) и спиральных нагревательных элементах промышленного оборудования (хлебопечи, сушильные камеры, муфельные печи, реакторы) ИФГ-КАХФ применяется как электроизоляция между нагревательной спиралью и металлическим корпусом или защитной трубкой.

Особенность задачи — в зоне контакта изоляция нагревается до температуры спирали, которая может составлять 600–750 °C. Любое связующее на органической основе в этих условиях выгорает за минуты. Алюмохром-фосфатное связующее ИФГ-КАХФ работает в этом режиме годами, обеспечивая электрический пробой не менее 6–8 кВ/мм даже при максимальной рабочей температуре.

Для нагревательных элементов чаще всего применяются рулонные ленты ИФГ-КАХФ толщиной 0,3–0,8 мм, нарезаемые из рулона на нужную ширину. Намотка выполняется автоматически или полуавтоматически с натяжением 3–8 Н, число слоёв — от 2 до 6 в зависимости от рабочего напряжения нагревателя.

Футеровка индукционных печей

Тигельные и канальные индукционные печи для плавки металлов — установки с рабочей температурой расплава 1200–1600 °C и температурой стенки тигля 800–900 °C. Между основной керамической футеровкой и индуктором (медной обмоткой охлаждения) укладывается жаростойкий электроизоляционный слой — он защищает индуктор от пробоя, если керамика растрескается, и от прямого теплового воздействия расплава.

Рулонный ИФГ-КАХФ толщиной 0,8–1,0 мм используется именно в этой роли: спиральная обмотка вокруг тигля или укладка между секциями керамики. Длина рулона 50 м позволяет покрыть весь периметр среднего тигля без стыков. Алюмохром-фосфатное связующее не выделяет летучих продуктов при нагреве, что критично для герметичности печной камеры.

В канальных печах ИФГ-КАХФ применяется для изоляции индукционных каналов и магнитопроводов, работающих в горячей зоне. Материал укладывается между листами электротехнической стали или вокруг витков индуктора по штатной технологии футеровки.

Огнестойкие кабели и тепловые барьеры

В составе огнестойких кабелей категорий FRLS, FRHF, ППГнг(А)-FRHF рулонный ИФГ-КАХФ применяется как внутренний слюдяной барьер между жилами и оболочкой. Его задача — обеспечить электрическую изоляцию жил при пожаре, когда наружная полимерная оболочка уже выгорела.

По нормативам IEC 60331 огнестойкий кабель должен сохранять работоспособность не менее 90 минут при прямом воздействии открытого пламени температурой 750–800 °C. Тонкая лента ИФГ-КАХФ (0,1–0,2 мм) наматывается на каждую жилу или на скрутку жил по технологии непрерывной экструзии. Алюмохром-фосфатное связующее не горит и не поддерживает горение, флогопитовая основа сохраняет электрическую прочность при 750 °C.

В тепловых барьерах для турбогенераторов, газотурбинных установок и реакторного оборудования рулонный ИФГ-КАХФ толщиной 0,5–1,0 мм используется как разделительный диэлектрический слой между секциями керамической или волокнистой теплоизоляции. Материал работает в режимах, где стандартные стеклотекстолиты и слюдиниты не применимы.

Сравнение с ИФГ-КАХВ и ИФГ-КП

В семействе ИФГ-К* у ИзолитПром есть три исполнения, отличающиеся связующим и рабочими условиями:

Параметр	ИФГ-КАХФ	ИФГ-КАХВ	ИФГ-КП
Связующее	алюмохром-фосфатное	алюмохром-фосфатное + влагостойкая пропитка	кремнийорганическое
Стойкость к влажности	стандартная (требует сухого хранения)	повышенная (для влажных условий)	стандартная
Длительная рабочая температура	до 750 °C	до 750 °C	до 800 °C
Кратковременная	до 800 °C	до 800 °C	до 900 °C
Гибкость	хорошая	хорошая	отличная (большая жилкость связующего)
Применение	базовое жаростойкое исполнение	условия повышенной влажности, наружные установки	максимально высокие температуры, ВЧ-индукторы

Выбор делается так: ИФГ-КАХФ — это базовый рабочий вариант для сухих условий и температур до 750 °C. Если установка работает в условиях конденсации, периодических промывок или открытых уличных шкафов — берите ИФГ-КАХВ. Если рабочая температура постоянно превышает 750 °C или важны минимальные диэлектрические потери на ВЧ — берите ИФГ-КП.

ИФГ-КАХВ: посмотреть карточку в каталоге слюдопласта гибкого. ИФГ-КП: там же, в смежном разделе того же каталога.

Сравнение с миканитом рулонным

ИФГ-КАХФ рулонный по форме поставки, технологии применения и большинству задач — прямой аналог рулонного миканита. Принципиальная разница:

Параметр	Миканит рулонный (ГОСТ 6122)	ИФГ-КАХФ рулонный
Слюда	щепаный мусковит или флогопит (тонкие пластинки)	слюдопластовая бумага из флогопита (диспергированная)
Связующее	смоляное или шеллачное	алюмохром-фосфатное (неорганическое)
Рабочая температура	до 130–180 °C (класс B/F)	до 750 °C
Применение	обмотки электрических машин класса B/F	жаростойкая изоляция, нагреватели, кабели огнестойкие
Электрическая прочность	15–25 кВ/мм	не менее 15 кВ/мм при 20 °C, не менее 6–8 кВ/мм при 700 °C

Если задача — пазовая изоляция асинхронного двигателя класса F (155 °C), достаточно обычного миканита рулонного: он дешевле и его технологические свойства отработаны десятилетиями. Если же на материал воздействуют температуры выше 200 °C — берите ИФГ-КАХФ. Применения, где это критично: огнестойкие кабели, ТЭНы, индукционные печи, корпусная изоляция турбогенераторов класса H и выше.

Раскрой и обработка рулона

Рулон ИФГ-КАХФ — материал гибкий, но с двусторонним стеклотканевым армированием, поэтому раскрой требует подходящего инструмента в зависимости от толщины:

• Толщины 0,1–0,3 мм. Режутся обычными ножницами по металлу, роликовым ножом, канцелярским резаком. Для тиражной нарезки — гильотинные ножницы со стопкой до 30–50 листов. Штамповка пазовых коробочек выполняется на стандартном вырубном штампе.
• Толщины 0,4–0,7 мм. Гильотинные ножницы — основной инструмент. Возможна штамповка для серийной нарезки фигурных деталей. Ножницы по металлу справляются, но требуют усилия.
• Толщины 0,8–1,0 мм. Только гильотинные ножницы или дисковая пила с мелким зубом. Для сложной геометрии — водорезка или штамповка.

При намотке на станок рулон устанавливается на ось разматывания с регулируемым тормозом для создания натяжения 3–15 Н. Лента нарезается на нужную ширину заранее или продольным дисковым ножом непосредственно на станке. Скорость намотки — до 5 м/мин при ручной подаче, до 30 м/мин на автоматических машинах.

На производстве ИзолитПром в Красноярске мы предлагаем услугу продольного раскроя рулона на ленты любой ширины от 5 мм до 1000 мм — это снимает с цеха заказчика отдельную операцию подготовки материала. Минимальный заказ продольной нарезки — 5 рулонов одной ширины.

Хранение и транспортировка рулонов

Рулон ИФГ-КАХФ упаковывается на жёсткий картонный или пластиковый сердечник диаметром 75–100 мм, поверх рулона накладывается защитная плёночная обмотка от пыли и влаги. На торцах — картонные защитные диски. Маркировка содержит: марку, толщину, длину, номер партии, дату изготовления.

Условия хранения:

• сухое отапливаемое помещение, относительная влажность не более 70 %;
• температура +5…+30 °C;
• хранение строго в горизонтальном положении (сердечник параллельно полу) или подвешивание на стойку через сердечник;
• исключить контакт с агрессивными средами и прямыми солнечными лучами;
• гарантийный срок хранения — 24 месяца от даты изготовления при соблюдении условий.

Транспортировка — любым крытым транспортом. Рулон чувствителен к боковому удару (может образоваться залом), поэтому при перевозке его укладывают в специальную упаковку с обвязкой или в обрешётку. При перевалках — не катать рулон по полу, переносить за сердечник.

Сертификация

Слюдопласт ИФГ-КАХФ рулонный выпускается ИзолитПром по нашим техническим условиям с ориентиром на ГОСТ 26103-84. На каждую партию выдаётся паспорт качества, содержащий:

• наименование и обозначение материала;
• номер партии и дату изготовления;
• фактическую толщину по выборочному контролю;
• электрическую прочность при 20 °C по ГОСТ 6433.3;
• массу 1 м²;
• длину рулона и количество рулонов в партии;
• гарантийный срок хранения;
• штамп ОТК и подпись ответственного лица.

На партию по запросу выдаётся расширенный протокол испытаний с дополнительными показателями: электрическая прочность при повышенной температуре (300, 500, 700 °C), удельное объёмное сопротивление, прочность на разрыв вдоль волокон, потеря массы при нагреве за 100 часов.

Если требуется индивидуальная программа испытаний под конкретное применение (длительный ресурс при заданной температуре, термоциклирование с заданным числом циклов, влажность по ГОСТ 27.001) — обсуждайте с инженером ИзолитПром на этапе оформления заказа.

Часто задаваемые вопросы

Можно ли использовать ИФГ-КАХФ рулонный при температурах выше 800 °C?

Кратковременные пиковые перегревы до 850–900 °C материал переносит без полной потери диэлектрических свойств — флогопитовая основа выдерживает до 1000 °C. Однако длительная работа выше 750 °C ведёт к ускоренному ресурсному износу. Для постоянных рабочих температур 800 °C и выше рассмотрите ИФГ-КП на кремнийорганическом связующем.

Какой минимальный заказ?

Минимальный заказ — 1 рулон стандартного размера. Длина рулона зависит от толщины (тонкие — длиннее, толстые — короче), типовая длина 50 м.п. для толщин 0,1–0,5 мм и 25–30 м.п. для толщин 0,8–1,0 мм. Под крупный проект делаем рулоны нестандартной длины.

Возможна ли продольная нарезка рулона на ленты?

Да, продольная нарезка под нужную ширину (от 5 мм до 1000 мм) выполняется на нашем производстве. Минимальная партия нарезки — 5 рулонов одной ширины. Срок добавляется к стандартному сроку изготовления (3–5 рабочих дней).

Какой сертификат выдаётся на партию?

Паспорт качества по нашим ТУ с ориентиром на ГОСТ 26103-84. Содержит толщину, электрическую прочность, массу 1 м², номер партии, дату изготовления. По запросу — расширенный протокол испытаний (см. раздел «Сертификация»).

Чем отличается ИФГ-КАХФ от ИФГ-КАХВ?

ИФГ-КАХВ имеет дополнительную влагостойкую пропитку, рассчитан на условия повышенной влажности и наружные установки. ИФГ-КАХФ — базовое исполнение для сухих условий. Технические характеристики (температуры, электрическая прочность) у обоих одинаковые, разница только в стойкости к воде.

Какой срок поставки?

При наличии на складе в Красноярске — 1–3 рабочих дня. Под заказ нестандартных длин или продольной нарезки — 7–14 рабочих дней. Срок доставки транспортной компанией зависит от региона (3–10 дней по большинству регионов России).

Поставляете ли в регионы кроме Москвы и Красноярска?

Да, поставляем по всей России через транспортные компании ПЭК, Деловые Линии, Байкал-Сервис. При заказе от 100 кг — доставка до двери в крупных городах (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Краснодар, Казань) включена в стоимость. Подробнее — у менеджера офиса ИзолитПром.
