Стеклопленкослюдопласт ГИП-Т-СПЛ купить — гибкий композитный электроизоляционный материал на флогопитовой слюдопластовой бумаге с двойным армированием стеклотканью и стеклосеткой и ламинированием полиэтилентерефталатной (ПЭТ) плёнкой. Связующее класса нагревостойкости F (155 °C) по ГОСТ 8865-93. Производится по ТУ 273314-013-32394549-2018 в рамках ГОСТ 26103-84, контроль условий хранения — по ГОСТ 27386. В наличии 25 толщин 0,125–30 мм для пазовой и лобовой изоляции электрических машин класса F: электродвигателей, синхронных и асинхронных генераторов, силовых трансформаторов, обмоток погружных насосных двигателей. Размер листа 860±20 × ≥500 мм, отгрузка со склада в Москве за 24–48 часов.

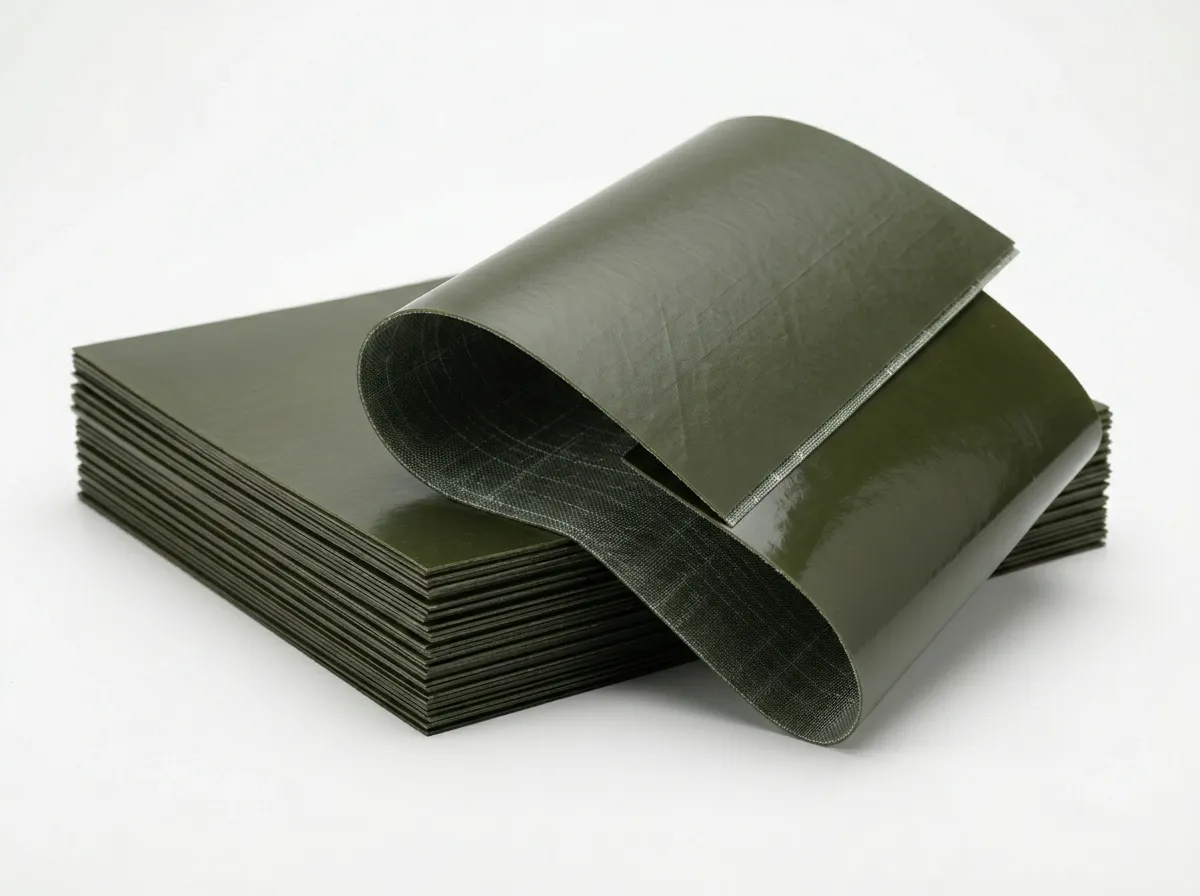

Что такое стеклопленкослюдопласт ГИП-Т-СПЛ — состав и расшифровка обозначения

Полное название материала — «стеклопленкослюдопласт». Это композит из слюдопластовой бумаги, стеклоткани, стеклосетки и ПЭТ-плёнки, склеенных эпоксидно-полиэфирным или полиэфирно-имидным связующим класса F. Аббревиатура ГИП-Т-СПЛ — коммерческое обозначение, введённое техническими условиями изготовителей. Стандартизованной расшифровки в ГОСТ 26103-84 у этой марки нет. Принятая отраслевая трактовка букв:

• Г — Гибкий. Лист сохраняет эластичность для намотки на цилиндрические сердечники и укладки в открытые и закрытые пазы статоров и роторов. Минимальный радиус изгиба — 8–12 толщин в зависимости от типоразмера.
• И — Изоляционный. Назначение — электрическая изоляция токоведущих частей от корпуса и между фазами при рабочих напряжениях до 1000 В переменного и до 1500 В постоянного тока с многократным запасом по электрической прочности.
• П — Пропитанный. Слюдопластовая бумага из флогопита пропитана полимерным связующим класса F. Доля связующего — около 25 % массы по datasheet'у изготовителя; именно она определяет рабочую температуру всего листа.
• Т — Тканевое армирование. Между слоями уложена щелочестойкая стеклоткань, дающая высокую прочность на разрыв (3–8 кН/см в зависимости от толщины) и устойчивость к надрыву от закладочного инструмента при пазовой укладке.
• СПЛ — СтеклоПлёночный Ламинат. Поверх стеклоткани с одной или двух сторон уложены стеклосетка и полиэтилентерефталатная (ПЭТ, лавсан) плёнка. Двойное армирование «ткань + сетка» — главное конструктивное отличие ГИП-Т-СПЛ от ГИП-ЛСП-Пл (где ПЭТ-плёнка ламинирована напрямую на слюдопласт без сетки).

⚠ Расшифровка СПЛ — отраслевая трактовка из ТУ изготовителей. В ГОСТ 26103-84 этот суффикс не нормирован, в спецификации указывайте полный код по ТУ изготовителя.

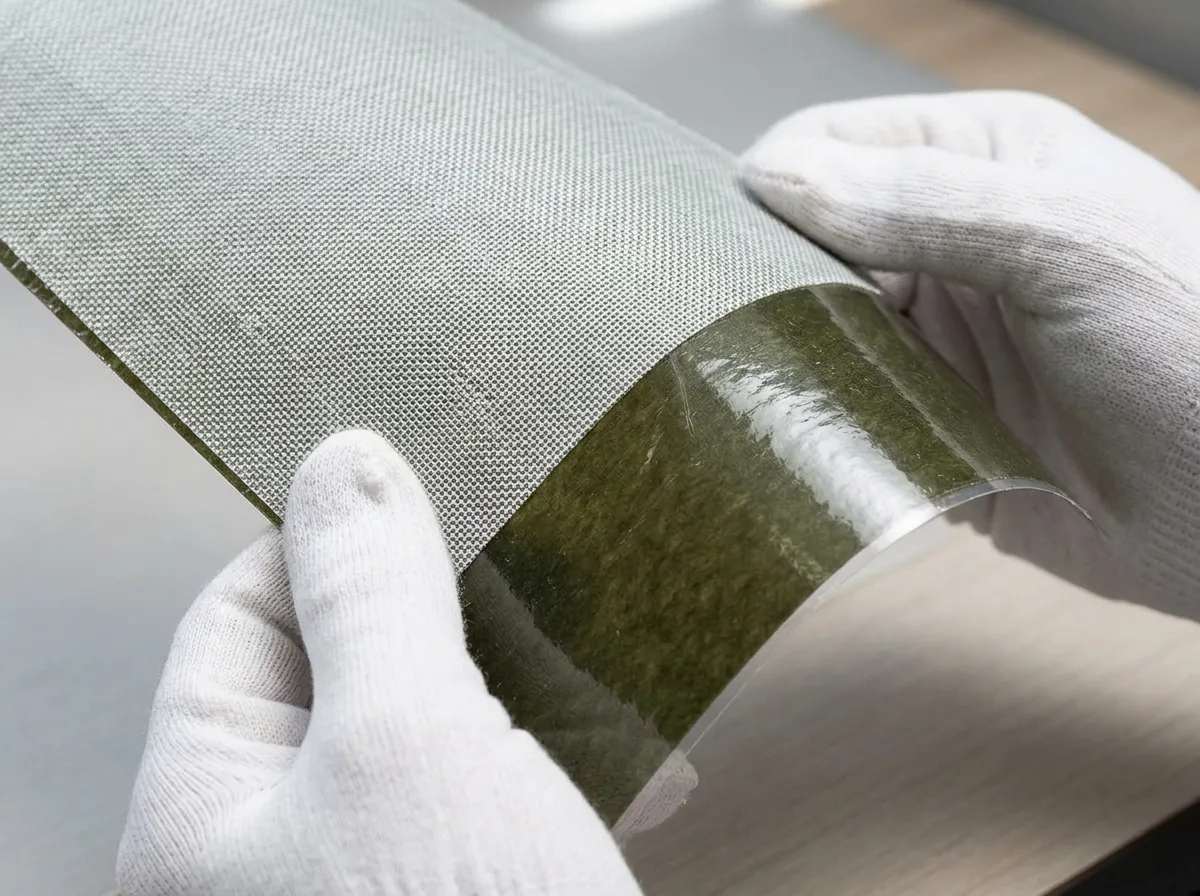

Композитная структура — слюдопласт + стеклоткань + стеклосетка + ПЭТ

ГИП-Т-СПЛ — многослойный композит. Каждый слой выполняет свою функцию:

• Слюдопластовая бумага из флогопита — основа диэлектрических свойств. Флогопит держит связную воду до 800 °C, обеспечивает базовое сопротивление пробою и теплостойкость самого минерального компонента вплоть до класса C (200+ °C). В ГИП-Т-СПЛ работает в роли диэлектрического тела.
• Стеклоткань (Т) — щелочестойкая силикатная ткань поверхностной плотностью 25–80 г/м² между слоями слюдопласта. Принимает на себя растягивающие и сдвиговые нагрузки при намотке, укладке в пазы, термоциклировании. Без ткани слюдопласт расслаивается при изгибе на радиус менее 30 толщин.
• Стеклосетка — крупноячеистый щелочестойкий каркас (ячейка 1,0–1,6 мм) поверх ткани. Дополнительно распределяет натяжение по всей плоскости листа при намотке, предотвращает локальные перетяжки и гофрировку. Это второе армирование — отличие ГИП-Т-СПЛ от ГИП-ЛСП-Пл, где сетки нет.
• ПЭТ-плёнка (полиэтилентерефталат, лавсан) — гладкое влагобарьерное покрытие толщиной 25–50 мкм с одной или двух сторон. Обеспечивает удельное объёмное сопротивление ≥1×10¹³ Ом·м даже после 24 часов выдержки в среде 93 % относительной влажности. Главный вклад во влагостойкость материала.
• Связующее класса F — модифицированная эпоксидно-полиэфирная или полиэфирно-имидная композиция с температурой стеклования 165–175 °C. Доля около 25 % массы. Именно связующее определяет верхний предел длительной рабочей температуры (155 °C) — флогопит, стеклоткань и сетка по нагревостойкости имеют запас.

Толщины 0,125–0,5 мм поставляются с однослойной структурой (слюдопласт + ткань + плёнка с одной стороны), 0,6–2 мм — с двусторонним ламинированием, 3–30 мм — многослойный пакет с пропитанным связующим под горячую опрессовку. Готовый лист сохраняет гибкость и одновременно держит механическую нагрузку 5–10 МПа при сжатии.

Технические характеристики ГИП-Т-СПЛ

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-013-32394549-2018 (ООО «ИзолитПром»)
Условия хранения	ГОСТ 27386 — закрытое отапливаемое помещение, 5–35 °C, RH ≤80 %
Структура	Слюдопласт (флогопит) + стеклоткань + стеклосетка + ПЭТ-плёнка
Содержание неорганической части (слюды)	≥40 %
Содержание связующего	≈ 25 % массы
Содержание летучих веществ	≤ 1,5 %
Электрическая прочность средняя	≥ 9 кВ/мм
Удельное объёмное сопротивление	≥ 1×10¹³ Ом·м (в т.ч. после 24 ч в 93 % RH)
Теплопроводность	0,45 Вт/м·К
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
Влагостойкость	Высокая — ПЭТ-плёнка и стеклоткань блокируют капиллярное проникновение влаги
Размер листа	860 ± 20 мм длина × ≥ 500 мм ширина
Диапазон толщин (склад)	0,125 — 30 мм (25 типоразмеров)
Минимальный радиус изгиба	8–12 толщин (зависит от типоразмера)
Срок хранения	6 месяцев со дня изготовления (продлеваемый по ГОСТ 27386)
Документация	Паспорт качества по партии (не сертификат)

Содержание неорганической части (≥40 %) у ГИП-Т-СПЛ заметно ниже, чем у обычных слюдопластов (≥80 %), потому что в массу композита включены стеклоткань, стеклосетка и ПЭТ-плёнка. Это конструктивная особенность, а не недостаток: диэлектрические свойства обеспечивает не общее содержание слюды, а её работа в комбинации с ПЭТ-плёнкой.

Размер листа и форматы поставки ГИП-Т-СПЛ

Стандартный складской формат — лист 860 ± 20 мм длиной × не менее 500 мм шириной. По согласованию возможны нестандартные форматы в пределах технологических ограничений каландра-ламинатора. Для серийных применений (пазовая изоляция типового электродвигателя, обмотки серийных насосных моторов) изготавливаются спецформаты под раскрой партии.

Способы поставки:

• Листы — формат 860 × 500–1000 мм для базового складского ассортимента. Кратность раскроя 5 мм. Минимум 1 лист.
• Полосы — нарезка под пазовую изоляцию по ширине паза. Готовится по чертежу заказчика, срок 5–10 дней.
• Рулоны — для тонких 0,125–0,5 мм при заказе от 100 м². Удобно для автоматических линий укладки.
• Заготовки манжет и конусов — резка по контуру под лобовую изоляцию конкретной модели машины.

Тонкие 0,125–1 мм поставляются в защитной упаковке (картон + полиэтилен). Толстые 5–30 мм — на поддонах с обвязкой стрейч-плёнкой. На каждую партию — паспорт качества с фактическими значениями электрической прочности, удельного сопротивления, толщины (контроль в 9 точках) и геометрических допусков.

25 толщин ГИП-Т-СПЛ — выбор по применению

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,125 мм	≥1.1 кВ	0.19 кг	тончайшая пазовая изоляция малых электромашин класса F	К товару →
0,15 мм	≥1.3 кВ	0.22 кг	межслойная изоляция тонких обмоток электродвигателей	К товару →
0,2 мм	≥1.8 кВ	0.30 кг	пазовая изоляция малых машин, межкатушечные прокладки	К товару →
0,25 мм	≥4.2 кВ	0.38 кг	стандартная пазовая изоляция статоров и роторов малой мощности	К товару →
0,3 мм	≥6.5 кВ	0.45 кг	пазовая и межсекционная изоляция электродвигателей класса F	К товару →
0,4 мм	≥14.5 кВ	0.60 кг	лобовая изоляция обмоток средней мощности, разделители фаз	К товару →
0,5 мм	≥4.5 кВ	0.75 кг	лобовая изоляция обмоток средней мощности, прокладки контактов	К товару →
0,6 мм	≥5.4 кВ	0.90 кг	пазовые клинья и прокладки выводных узлов	К товару →
0,7 мм	≥6.3 кВ	1.05 кг	лобовая изоляция и опорные прокладки силовых обмоток	К товару →
0,8 мм	≥7.2 кВ	1.20 кг	усиленная лобовая изоляция, межфазные перегородки	К товару →
0,9 мм	≥8.1 кВ	1.35 кг	лобовая изоляция тяговых и крановых электродвигателей	К товару →
1 мм	≥9.0 кВ	1.50 кг	стандартная межфазная и опорная изоляция силовых машин	К товару →
1,2 мм	≥10.8 кВ	1.80 кг	опорная изоляция нажимных колец и контактных групп	К товару →
1,5 мм	≥13.5 кВ	2.25 кг	опорная изоляция нажимных колец, прокладки клеммных колодок	К товару →
2 мм	≥18.0 кВ	3.00 кг	опорные пластины обмоток силовых трансформаторов	К товару →
3 мм	≥27.0 кВ	4.50 кг	опорные пластины и подкладки силовых машин 0,4–6 кВ	К товару →
4 мм	≥36.0 кВ	6.00 кг	несущие изоляционные плиты в ВВ-аппаратах и распредустройствах	К товару →
5 мм	≥45.0 кВ	7.50 кг	опорные плиты в распределительных устройствах низкого напряжения	К товару →
6 мм	≥54.0 кВ	9.00 кг	опорные основания катушек и реакторов средней мощности	К товару →
8 мм	≥72.0 кВ	12.00 кг	опорные плиты в РУ-0,4 кВ и РУ-6 кВ	К товару →
10 мм	≥80.0 кВ	15.00 кг	базовые опорные основания силовых трансформаторов	К товару →
12 мм	≥80.0 кВ	18.00 кг	опорные плиты и подкладки силовых узлов 6–10 кВ	К товару →
15 мм	≥80.0 кВ	22.50 кг	массивные опорные основания трансформаторов и реакторов	К товару →
20 мм	≥80.0 кВ	30.00 кг	массивные опорные основания трансформаторов и реакторов	К товару →
30 мм	≥80.0 кВ	45.00 кг	массивные опорные плиты под силовые трансформаторы и реакторы	К товару →

* Пробивное напряжение для большинства толщин рассчитано по формуле ЭП ≥9 кВ/мм × толщину. Для толщин 0,25/0,30/0,40 мм даны паспортные значения из datasheet'а изготовителя (4,2 / 6,5 / 14,5 кВ соответственно). Для толщин выше 5 мм пробивное напряжение выходит на физический плато ~80 кВ — пробой определяется качеством материала и распределением дефектов, а не геометрической толщиной. Фактические значения для конкретной партии — по паспорту качества.

Применения ГИП-Т-СПЛ по группам толщин

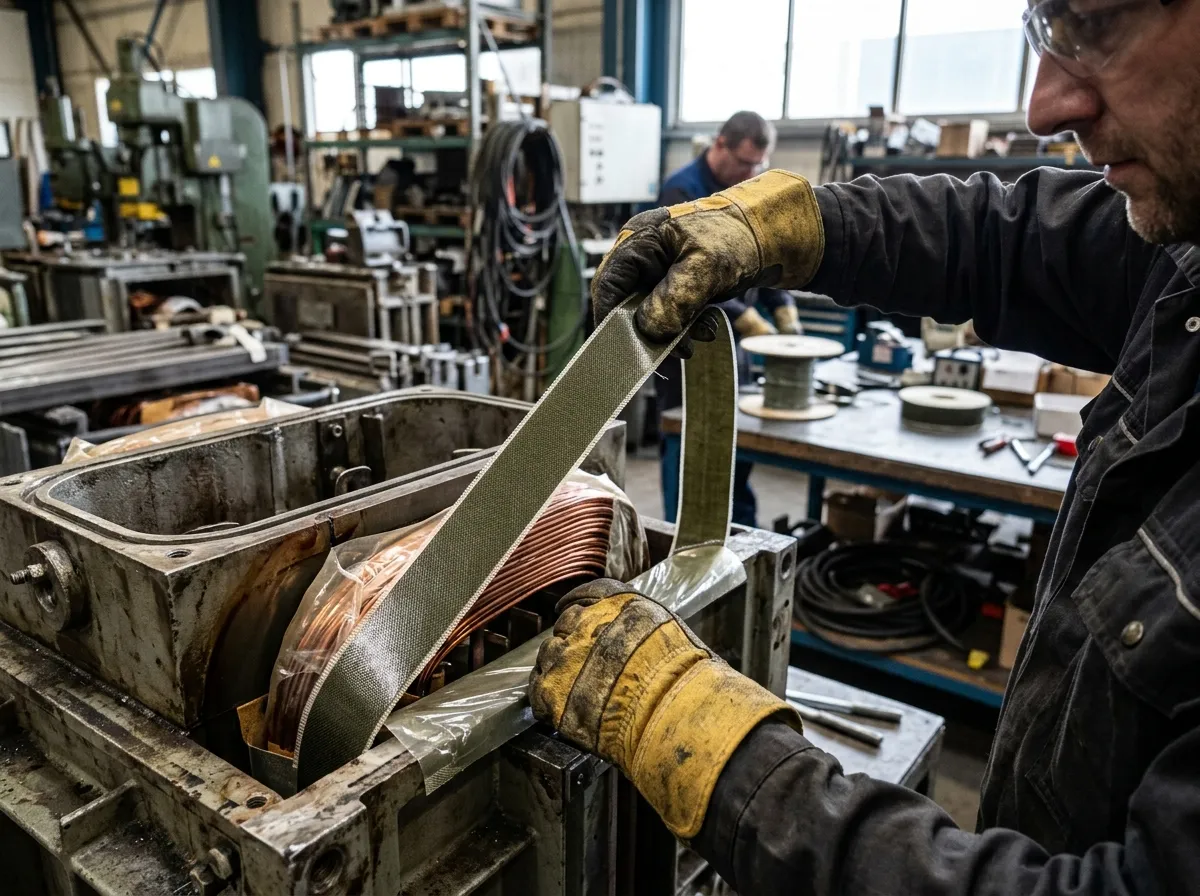

Тонкие 0,125–0,5 мм — пазовая изоляция статоров и роторов

Основная зона применения тонких толщин — пазовая изоляция в открытых и полузакрытых пазах статоров и роторов асинхронных и синхронных машин. ГИП-Т-СПЛ укладывается U-образно в паз, защищая обмоточный провод от стенок паза. Толщина 0,2–0,3 мм — стандарт для электродвигателей мощностью до 30 кВт; 0,3–0,5 мм — для машин 30–250 кВт класса F. Стеклоткань критична: при автоматической закладке проводов острые края обмоточного инструмента легко рвут неармированные слюдопласты. Сетка поверх ткани предотвращает гофрировку при изгибе на дне паза.

Средние 0,6–2 мм — лобовая изоляция и межфазные перегородки

Лобовая часть обмотки (вылет провода из паза) изолируется заготовками 0,6–1,5 мм — манжетами и конусами по форме лобовой части. Между фазами укладываются перегородки 0,8–1,2 мм для предотвращения межфазного пробоя. В машинах с принудительным охлаждением и повышенной влажностью (погружные насосы) — толщина 1,5–2 мм для запаса по электрической прочности после длительной эксплуатации.

Утолщённые 3–5 мм — опорные пластины обмоток силовых трансформаторов

Опорные изоляционные пластины катушек силовых трансформаторов 0,4–10 кВ, прокладки нажимных колец, разделители контактных групп. Гибкость ГИП-Т-СПЛ позволяет формовать опорные элементы по сложной геометрии катушек, а двойное армирование держит механические нагрузки от прессующих усилий обмоточного пакета (до 10 МПа). Альтернатива жёстким прокладочным слюдопластам ПИФЭ/ПСЭ — там, где нужна именно гибкость.

Толстые 6–30 мм — несущие основания силового оборудования

Опорные плиты в распределительных устройствах низкого и среднего напряжения, основания катушек реакторов и силовых трансформаторов 6–10 кВ, массивные изоляционные плиты в высоковольтных ячейках. Толщина 8–10 мм — базовые основания РУ-0,4 кВ; 12–15 мм — РУ-6/10 кВ; 20–30 мм — основания силовых трансформаторов и реакторов. Двустороннее ПЭТ-ламинирование даёт гладкую влагостойкую поверхность, не требующую дополнительной обработки.

Сравнение влагостойких гибких слюдопластов ГИП-Т-СПЛ vs ГИП-ЛСП-Пл vs ГИП-2Пл

В номенклатуре гибких влагостойких слюдопластов класса F три основные марки. Различия определяются наличием и видом армирования:

Параметр	ГИП-Т-СПЛ	ГИП-ЛСП-Пл	ГИП-2Пл
Структура	Слюдопласт + ткань + сетка + ПЭТ	Слюдопласт + ПЭТ (без ткани)	Слюдопласт + двусторонний ПЭТ (без ткани)
Армирование	Двойное (ткань + сетка)	Только плёнкой	Только плёнкой (с двух сторон)
Прочность на разрыв	Высокая (3–8 кН/см)	Средняя (1,5–3 кН/см)	Средняя (1,5–3 кН/см)
Сопротивление надрыву	Высокое	Среднее	Среднее
Гибкость	Хорошая	Очень хорошая	Очень хорошая
Влагостойкость	Высокая	Высокая	Высокая
Класс	F (155 °C)	F (155 °C)	F (155 °C)
Главное применение	Пазовая изоляция с механической нагрузкой	Межслойная и лобовая изоляция	Межслойная изоляция в спокойных условиях

Главное конструктивное отличие ГИП-Т-СПЛ — двойное армирование «стеклоткань + стеклосетка». Это даёт прочность на разрыв в 2–3 раза выше, чем у ГИП-ЛСП-Пл и ГИП-2Пл, и устойчивость к локальным надрывам от обмоточных проводов и инструмента. ГИП-ЛСП-Пл — облегчённая версия для лобовой изоляции и межслойных применений, где нет высоких механических нагрузок. ГИП-2Пл — для спокойных межслойных применений без вибрации и без контакта с подвижными частями.

Класс F (155 °C) и работа в условиях повышенной влажности 95–100 % RH

ГИП-Т-СПЛ относится к классу нагревостойкости F (155 °C) по ГОСТ 8865-93 — длительно работоспособен при температуре изоляции 155 °C. Расчётный срок службы — 10–30 лет при соблюдении температурного режима. Кратковременные перегревы до 175–180 °C допускаются (правило Монтсингера: каждые +10 °C сокращают ресурс вдвое), но не ведут к мгновенному отказу.

За класс F в ГИП-Т-СПЛ отвечает связующее (эпоксидно-полиэфирное или полиэфирно-имидное модификации класса F). Слюда (флогопит — формально класс C, 200+ °C), стеклоткань и стеклосетка по нагревостойкости имеют запас. ПЭТ-плёнка имеет температуру плавления около 250 °C и температуру стеклования 70 °C — при 155 °C она работает в эластичной зоне без потери адгезии к слюдопласту.

Главное прикладное преимущество — работа в условиях высокой влажности. Удельное объёмное сопротивление сохраняется ≥1×10¹³ Ом·м даже после 24 часов выдержки в среде с относительной влажностью 93 % (контроль по datasheet'у). Это критично для:

• Обмоток погружных насосных двигателей (постоянный контакт с водой через корпус, RH 100 %).
• Электрооборудования морского и тропического исполнений.
• Электродвигателей в шахтных и наружных установках.
• Трансформаторов наружной установки в распределительных подстанциях.

В обычных слюдопластах без ПЭТ-ламинирования при таких условиях удельное сопротивление падает на 1–2 порядка — изоляция перестаёт работать как класс F и переходит фактически в класс B/E. ГИП-Т-СПЛ за счёт ПЭТ-плёнки этой деградации не имеет.

Совместимость ГИП-Т-СПЛ с пропиточными лаками класса F

ГИП-Т-СПЛ совместим со всеми пропиточными лаками класса F и H — эпоксидными (ЭП-91, ЭП-9114, ЭП-92), полиэфирно-эпоксидными, полиэфирно-имидными. Пропитка готовой обмотки в лаке формирует монолитную систему изоляции «провод — лак — ГИП-Т-СПЛ — лак — корпус» и увеличивает электрическую прочность сборного узла на 20–30 %.

Стандартная технология пропитки обмотки с пазовой изоляцией ГИП-Т-СПЛ:

• Предварительная сушка обмотки при 80 °C в течение 4–8 часов (удаление сорбированной влаги).
• Погружение в лак: 30–60 минут для машин до 30 кВт, 1–2 часа для машин 30–250 кВт.
• Стекание избытка 30–60 минут вертикально.
• Отверждение по паспорту лака: 130 °C 4 часа для ЭП-91, 150 °C 2 часа для ЭП-9114.

ПЭТ-плёнка ГИП-Т-СПЛ при температуре отверждения лака (130–150 °C) сохраняет адгезию к слюдопласту и не отслаивается. Обмотки с ГИП-Т-СПЛ в комбинации с лаками класса F успешно работают в обмотках погружных насосных двигателей серий ПЭДН, ПЭДВ при температурах до 130–140 °C под слоем перекачиваемой жидкости.

Нормативная база — ГОСТ 26103-84, ГОСТ 27386, ТУ изготовителя

На стеклопленкослюдопласт ГИП-Т-СПЛ распространяются следующие нормативные документы:

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт. Определяет требования к составу, физико-механическим и диэлектрическим характеристикам, методам испытаний, правилам приёмки слюдопластов всех марок.
• ГОСТ 27386-87 «Полимерные плёночно-слюдинитовые и плёночно-слюдопластовые электроизоляционные материалы» — нормирует параметры плёночно-армированных слюдоматериалов и условия их хранения и транспортировки. Применим к ГИП-Т-СПЛ как к плёночно-армированному слюдопласту.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определяет класс F (155 °C) и методы оценки нагревостойкости систем изоляции.
• ТУ 273314-013-32394549-2018 — технические условия изготовителя в рамках ГОСТ 26103-84. Конкретизирует размерный ряд (25 толщин 0,125–30 мм), фактические значения электрической прочности и удельного сопротивления, требования к двойному армированию ткань+сетка.
• ГОСТ 6433.1-71 и ГОСТ 6433.2-71 — методы измерения электрической прочности при переменном напряжении 50 Гц и удельного сопротивления при постоянном напряжении.
• ГОСТ 25045-81 — методы испытаний электроизоляционных материалов.

Контроль качества — пробивное напряжение до и после перегиба и термоудара

Каждая партия ГИП-Т-СПЛ проходит расширенный инструментальный контроль с занесением результатов в паспорт качества. Помимо стандартных параметров (содержание связующего, ЭП, удельное сопротивление, геометрия), для гибкого армированного материала контролируются:

• ЭП после перегиба на оправку — лист изгибается на цилиндрическую оправку диаметром 10–20 толщин, после расправления измеряется пробивное напряжение. Допустимое снижение — не более 20 % от исходного.
• ЭП после термоудара — выдержка 24 часа при 155 °C, охлаждение, измерение пробивного. Допустимое снижение — не более 15 %.
• Удельное сопротивление после увлажнения — выдержка 24 часа в среде 93 % RH, измерение Rv. Норма — сохранение ≥1×10¹³ Ом·м.
• Прочность на разрыв стеклоткани в составе листа — гарантирует, что армирование не нарушено технологией опрессовки.
• Содержание летучих веществ — выжигание при 200 °C, гравиметрия. Норма ≤1,5 %. Превышение указывает на недоотверждение связующего и риск газовыделения в готовой обмотке.

Паспорт качества выдаётся с каждой отгрузкой — формат А4 с фактическими значениями параметров и подписью ОТК. По запросу — расширенные протоколы испытаний с указанием точек измерения и условий тестов. Паспорт качества — это документ изготовителя, не сертификат соответствия (последний получается отдельно при добровольной сертификации в системе ГОСТ Р).

Типичные ошибки при выборе ГИП-Т-СПЛ

Ошибка с классом нагревостойкости — заказ на температуры выше 155 °C

ГИП-Т-СПЛ — класс F = 155 °C. Это предел длительной работы ПЭТ-плёнки и связующего. При длительной работе выше 155 °C ПЭТ-плёнка деформируется, отслаивается, теряет влагобарьерные свойства; связующее ускоренно деструктирует. Для рабочих температур 180 °C нужна марка класса H — ИФГ-Т (флогопит + стеклоткань без ПЭТ-плёнки), для 200 °C+ — пленочно-полиимидные исполнения с подложкой каптона. Не «использовать ГИП-Т-СПЛ как класс H с запасом» — это сокращает ресурс изоляции с 20 лет до 1–3.

Расчёт ЭП по плато для толстых деталей

Для толщин выше 5 мм пробивное напряжение выходит на физический плато ~80 кВ — пробой определяется не геометрической толщиной, а распределением дефектов внутри материала. Расчёт «возьмём 9 кВ/мм × 30 мм = 270 кВ» неверен. Реальное пробивное 30-миллиметровой плиты — 60–90 кВ в зависимости от партии и качества опрессовки. Для критичных приложений — заказывать партию с расширенными испытаниями ЭП в нескольких точках.

Игнорирование влагостойких испытаний

Если оборудование работает в условиях относительной влажности выше 80 %, заказывать материал нужно с расширенным паспортом, включающим испытания удельного сопротивления и ЭП после 24 часов выдержки в 93 % RH. Стандартный паспорт даёт характеристики «всухую» — они оптимистичны для морского и тропического исполнений.

Выбор толщины «на глаз» без согласования с электротехническим расчётом

Толщина пазовой изоляции рассчитывается под рабочее напряжение, форму паза, тип обмотки и класс изоляции по методике ГОСТ Р 51689 / IEC 60034. «Чем толще, тем надёжнее» — неверно: излишняя толщина снижает заполнение паза медью, ухудшает теплоотвод и поднимает рабочую температуру обмотки выше расчётной. Согласовывать толщину с конструктором машины или с менеджером производителя.

Хранение и транспортировка ГИП-Т-СПЛ

Гарантийный срок — 6 месяцев со дня изготовления при соблюдении ГОСТ 27386-87. Условия хранения: закрытое отапливаемое помещение, температура 5–35 °C, относительная влажность не более 80 %. Без прямого попадания влаги, химически активных паров (растворители, кислоты, щёлочи) и масел. Хранить плашмя в исходной упаковке, вдали от нагревательных приборов и прямого солнечного света.

Транспортировка — любым видом крытого транспорта в исходной упаковке от –40 °C до +50 °C. После отрицательных температур выдержать в помещении 12–24 часа перед использованием — предотвратит конденсацию влаги на ПЭТ-плёнке.

По истечении гарантийного срока материал не теряет физических свойств (флогопит, стеклоткань, ПЭТ и связующее химически стабильны), но требует переаттестации (контроль ЭП, удельного сопротивления, прочности на разрыв). На практике ГИП-Т-СПЛ сохраняет паспортные характеристики 2–3 года в нормальных условиях хранения. Для критичных приложений (морское электрооборудование, обмотки погружных насосов) — использовать в пределах гарантийного срока.

Условное обозначение при заказе ГИП-Т-СПЛ

Стандартная форма	Стеклопленкослюдопласт ГИП-Т-СПЛ 0,3 мм 860×500 мм ГОСТ 26103-84
С указанием количества	Стеклопленкослюдопласт ГИП-Т-СПЛ 1 мм 860×500 мм, 50 листов, ГОСТ 26103-84
С ссылкой на ТУ изготовителя	Стеклопленкослюдопласт ГИП-Т-СПЛ 0,5 мм 860×500 мм, ТУ 273314-013-32394549-2018
Полосы по чертежу	Стеклопленкослюдопласт ГИП-Т-СПЛ 0,3 мм, полосы 35×860 мм по черт. №..., ГОСТ 26103-84
Рулон	Стеклопленкослюдопласт ГИП-Т-СПЛ 0,2 мм, рулон шириной 500 мм, длина 200 м, ТУ 273314-013-32394549-2018

Частые вопросы о ГИП-Т-СПЛ

Чем ГИП-Т-СПЛ отличается от ГИП-ЛСП-Пл?

Главное отличие — двойное армирование. ГИП-Т-СПЛ имеет в составе и стеклоткань, и стеклосетку поверх неё; ГИП-ЛСП-Пл — только ПЭТ-плёнку, ламинированную на слюдопласт без сетки. Прочность на разрыв ГИП-Т-СПЛ в 2–3 раза выше, что критично для пазовой изоляции с механической нагрузкой от обмоточных проводов и закладочного инструмента. Для лобовой изоляции и межслойных применений без серьёзных нагрузок ГИП-ЛСП-Пл достаточно и дешевле. Класс нагревостойкости и влагостойкость у обеих марок — F (155 °C).

Можно ли использовать ГИП-Т-СПЛ при 160–180 °C?

Длительно — нет. ПЭТ-плёнка при 155–160 °C начинает терять адгезию к слюдопласту, при 180 °C — деформироваться. Кратковременные перегревы до 175 °C допустимы (по правилу Монтсингера). Для длительной работы при 180 °C — выбирать класс H, например ИФГ-Т (флогопит + стеклоткань без ПЭТ); для 200 °C+ — полиимидные исполнения.

Какие сроки поставки?

Базовый диапазон 0,3–5,0 мм — отгрузка со склада в Москве за 24–48 часов после оплаты. Расширенный диапазон 0,125–0,25 и 6–30 мм — 1–7 дней при наличии остатков, 14–30 дней при производстве под заказ. Тиражи от 100 листов — производственная партия 14–30 дней с фиксацией цены. Доставка по России: ПЭК, Деловые линии, СДЭК, ЖелДорЭкспедиция.

Подходит ли ГИП-Т-СПЛ для обмоток погружных насосов?

Да, это одно из основных применений. ПЭТ-плёнка сохраняет удельное сопротивление ≥1×10¹³ Ом·м даже после 24 часов в среде 93 % RH, что критично для двигателей серий ПЭДН/ПЭДВ, работающих под слоем нефти и пластовых вод. Стеклоткань даёт устойчивость к вибрации от ротора и к механическим нагрузкам при намотке. Для этой задачи рекомендуются толщины 0,3–0,5 мм для пазовой изоляции и 0,8–1,5 мм для лобовой части обмотки.

Можно ли пропитывать обмотку с ГИП-Т-СПЛ лаком?

Да, пропитка обмотки лаком класса F (ЭП-91, ЭП-9114) — стандартная и рекомендуемая операция. Лак заполняет микрозазоры между ГИП-Т-СПЛ и обмоточным проводом, увеличивает электрическую прочность сборки на 20–30 % и улучшает влагостойкость. ПЭТ-плёнка при температуре отверждения лака (130–150 °C) сохраняет адгезию к слюдопласту.

Почему в паспорте указано «155 °C», а не «класс F»?

«155 °C» в паспорте — это температура, соответствующая классу F по ГОСТ 8865-93. Не путать с буквой «C» класса нагревостойкости C (≥200 °C). «Класс F» в спецификации означает «155 °C», ГИП-Т-СПЛ соответствует. «Класс C» — это уже ≥200 °C, ГИП-Т-СПЛ не подходит, нужны полиимидные исполнения.

Чем паспорт отличается от сертификата соответствия?

Паспорт качества — это документ изготовителя с фактическими значениями параметров конкретной партии (ЭП, удельное сопротивление, толщина в 9 точках). Выдаётся с каждой отгрузкой бесплатно. Сертификат соответствия ГОСТ Р — это документ независимого органа сертификации, подтверждающий соответствие материала требованиям стандарта. Получается изготовителем отдельно при добровольной сертификации; в комплекте поставки идёт копия сертификата.

Нормативные источники по стеклопленкослюдопласту ГИП-Т-СПЛ

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, требования к составу, физико-механическим и электрическим характеристикам слюдопластов.
• ГОСТ 27386-87 «Полимерные плёночно-слюдинитовые и плёночно-слюдопластовые электроизоляционные материалы. Технические условия» — для плёночно-армированных исполнений (включая ламинированные ПЭТ).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение классов нагревостойкости F (155 °C) и H (180 °C).
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики измерения электрической прочности, удельного сопротивления, прочности на изгиб слюдоматериалов.
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частоты 50 Гц».
• ГОСТ 6433.2-71 «Материалы электроизоляционные твёрдые. Методы определения электрического сопротивления при постоянном напряжении».
• ТУ 273314-013-32394549-2018 — технические условия изготовителя в рамках ГОСТ 26103-84, конкретные значения характеристик, размерный ряд, маркировка партий.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы», параметры гибких слюдопластовых композитов.
