Класс изоляции электродвигателя B, F, H — какой материал выбрать
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
На шильдике каждого электродвигателя есть буква в строке «Кл. изол.» — B, F или H. Это класс нагревостойкости изоляции по ГОСТ IEC 60085. Он определяет, какие материалы можно применять при ремонте и перемотке. Перепутать классы — значит заложить досрочный выход из строя.
Почему классы важны
Изоляция электродвигателя стареет прежде всего от тепла. Правило Монтсингера: каждые 10 °C сверхнормы сокращают срок службы изоляции вдвое. Двигатель класса F, перемотанный материалами класса B, будет работать вдвое меньше расчётного ресурса — при прочих равных.
Кроме того, класс влияет на допустимую перегрузку. Двигатель F с перегревом до 155 °C — в норме. Тот же режим для материалов класса B — уже аварийный.
Классы нагревостойкости — таблица
| Класс | Макс. темп. обмотки | Превышение над 40 °C | Типичное применение |
|---|---|---|---|
| A | 105 °C | 60 K | Бытовые двигатели (устаревший) |
| E | 120 °C | 75 K | Общепромышленный (устаревший) |
| B | 130 °C | 80 K | Стандарт общепром. |
| F | 155 °C | 100 K | ЧРП-приводы, повышенная нагрузка |
| H | 180 °C | 125 K | Тяговые, крановые, металлург. |
| C | ≥200 °C | — | Спецприменения (газотурбинные, авиа) |
Класс B — материалы

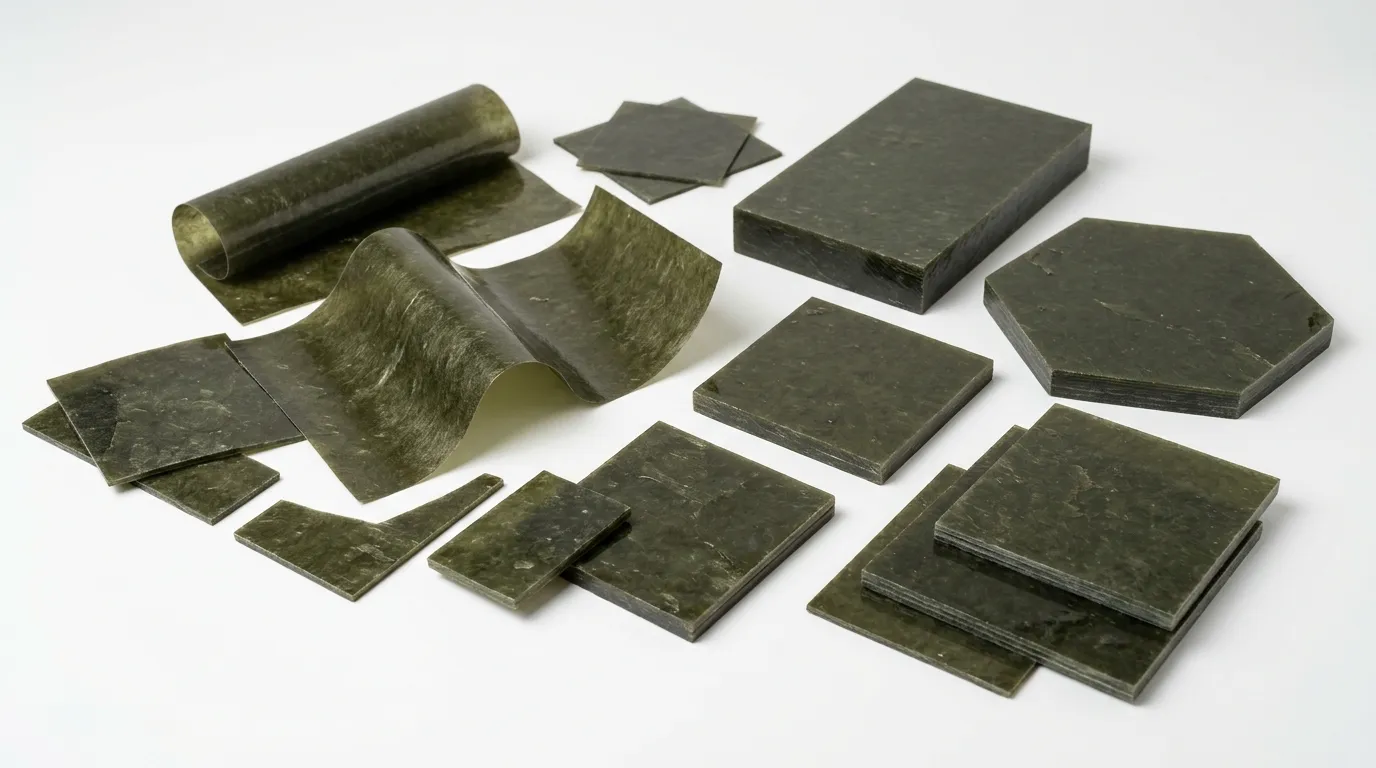

Класс B (130 °C) — самый распространённый в общепромышленном оборудовании: насосы, вентиляторы, компрессоры стандартного исполнения. Пазовая изоляция — гибкий миканит ГМС, ГФС толщиной 0,2–0,3 мм. Витковая лента — ЛМС-ТТ. Пропиточный лак — МЛ-92, ФЛ-98.
Для прокладок и формовых деталей применяют формовочный миканит ФМГ. Жёсткие шайбы и бобины — прокладочный миканит ПМГ.
Класс F — материалы
Класс F (155 °C) стал стандартом для двигателей с частотным регулированием. Инвертор создаёт импульсные перенапряжения, которые ускоряют старение изоляции — поэтому закладывают запас. Пазовая изоляция — слюдинит СИФ, СФ или аналоги на кремнийорганическом связующем. Витковая лента — ЛФС-ТТ с двойным слоем намотки. Пропиточный лак — ПЭ-933.
Для двигателей 3–6 кВ класса F добавляют слюдопластовые ленты ИФГ-КАХФ в качестве корпусной изоляции — электрическая прочность 30–40 кВ/мм против 20–25 у синтетических аналогов.
Класс H — материалы
Класс H (180 °C) — это тяговые двигатели электровозов, крановые двигатели металлургических производств, компрессоры горячих газов. Здесь нет места компромиссам. Только флогопитовые материалы: флогопит сохраняет кристаллическую структуру до 750–800 °C.
Пазовая изоляция — слюдинит СГФ или гибкий слюдинит СГ на флогопите. Витковая лента — ЛФС-КТ (флогопит + кремнийорганика + ткань). Пропиточный лак — КО-916, КО-921. Бандаж — кремнеземный шнур ШКН.
Как узнать класс, если шильдик не читается
Три способа: запросить у производителя по серийному номеру; найти аналогичную модель в базе данных ВНИИР/ГИАМ; оценить по конструктивным признакам — если двигатель частотно-регулируемый или работает в металлургии, скорее всего F или H.
При сомнении — закладывайте класс выше. Перемотать двигатель F материалами H — допустимо и безопасно. Наоборот — нет.
Подбор материалов под задачу
Все три группы материалов — миканит для класса B, слюдинит для класса F и слюдопласт для высоковольтных машин — есть в каталоге. По конкретным маркам и размерам — уточняйте, подберём под ваш тип двигателя.
