ТУ · 1,5 мм
ФМГ 1,5 мм: особенности позиции
Это конкретная толщина марки ФМГ: формовочный миканит на основе мусковита, связующее — глифталевая смола. Карточка относится к исполнению по ТУ; данные другого документа к ней автоматически не применяются.
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
1,5 мм
ФМГ

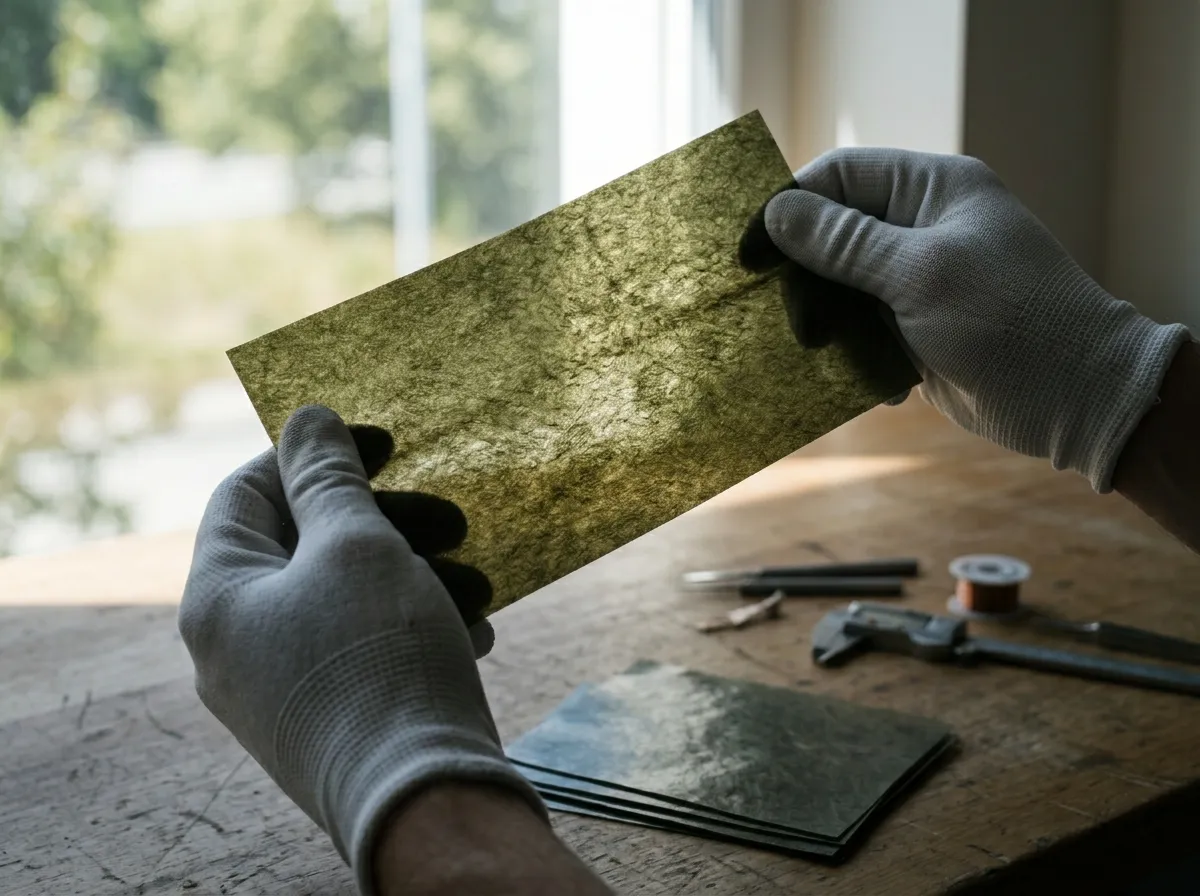

Миканит формовочный ФМГ 1,5 мм по техническим условиям — мусковит на глифтальевом связующем, без армирования. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 500 °C, прочность на изгиб ≥100 МПа, электрическая прочность при 1,5 мм — ≥16 кВ/мм.
ФМГ — массовая марка для серийного производства
ФМГ — самая массовая марка формовочного миканита благодаря мусковитовой основе (дешевле флогопита на 25–40 %) и технологической простоте глифталевого связующего. Основной потребитель — заводы серийного производства асинхронных двигателей серий АИР, 4А, 5А мощностью до 100 кВт. Ежегодный объём применения ФМГ в России оценивается в сотни тонн — больше, чем у всех остальных марок формовочного миканита вместе взятых. Применяется в пазовой изоляции статорных и роторных обмоток, в каркасах катушек возбуждения маломощных синхронных генераторов.
Часто задают про ФМГ
Какая опора в крупной машине требует 1,5 мм миканита?
Опорная пластина под лобовую часть статорной обмотки крупных АИР315-АИР355 и тяговых электродвигателей класса B (130 °C). Пластина 1,5 мм работает на сжатие при затяжке бандажа стеклолентой и удерживает геометрию лобовой части от смещения при центробежных нагрузках до 3000 об/мин. технические условия нормирует прочность на изгиб ≥140 МПа, что соответствует допустимой нагрузке 8-10 МПа на сжатие.
Можно ли применить 1,5 мм для рудничного исполнения АИРПР?
Применение допустимо с дополнительной пропиткой эпоксидно-кремнийорганическим лаком ЭП-91 после сборки. Рудничное исполнение требует класс F (155 °C) по ПБ для взрывозащищённых двигателей; глифталь по классу B (130 °C) недотягивает, поэтому пропитка обязательна. После пропитки ЭП-91 система проходит по классу F с фактической рабочей температурой до 155 °C.
Обзор и назначение
ФМГ 1,5 мм — листовой миканит. на основе слюдяной бумаги из мусковита. глифталевое связующее. по ТУ. При толщине 1,5 мм и электрической прочности 15 кВ/мм пробивное напряжение — не менее 22,5 кВ.
Состав и обозначение ФМГ
Слюда
мусковит
Связующее
глифталевая смола
Уровень связующего
нормальное содержание связующего
Характеристики ФМГ 1,5 мм
Для ГОСТ приведены подтверждённые нормативные значения именно для марки и толщины. Для ТУ точные цифры берутся только из применяемого документа и паспорта.
| Толщина | 1,5 мм |
|---|---|
| Документ | ТУ |
| Доля слюды | по применяемому ТУ и документу качества |
| Доля связующего | по применяемому ТУ и документу качества |
| Летучие вещества | по применяемому ТУ и документу качества |
| Электрическая прочность | по применяемому ТУ и документу качества |
| Пробивное напряжение | по применяемому ТУ и документу качества |
Параметры ФМГ 1,5 мм
| Параметр | Значение |
|---|---|
| Толщина | 1,5 мм |
| Стандарт | по техническим условиям |
| Слюда | Мусковит |
| Связующее | Глифтальевое |
| Армирование | без армирования |
| Длительно | 500 °C |
| Кратковременно | 600 °C |
| Электропрочность при 1,5 мм | ≥16 кВ/мм |
| Изгиб | ≥100 МПа |
| Плотность | 2,05–2,15 г/см³ |
Какова реальная плотность 1,5 мм в готовом изделии?
По технические условия плотность нормируется 1,90-2,00 г/см³; на толщине 1,5 мм фактическая плотность лежит ближе к верхней границе 1,95-1,99 г/см³ за счёт большего давления при прессовании толстого листа. Удельный вес 1,5 мм составляет 2,9-3,0 кг/м² по площади листа 920×920 мм — это около 2,4 кг на лист.
Характеристики и размеры
Технические характеристики ФМГ 1,5 мм
| Параметр | Значение |
|---|---|
| Толщина, мм | 1,5 |
| Размеры листа | 600×1000, 1000×1200 мм |
| Тип слюды | Мусковит |
| Связующее | Глифталевое |
| Рабочая температура (постоянная) | 500 °C |
| Электрическая прочность | ≥ 15 кВ/мм |
| Пробивное напряжение (при 1,5 мм) | ≥ 22,5 кВ |
| Стандарт | ТУ |
Площадь листа и расход
| Размер листа | Площадь, м² | Листов на 1 м² |
|---|---|---|
| 600×1000 мм | 0,60 | 1,7 |
| 1000×1200 мм | 1,20 | 0,8 |
Где применяют эту позицию
Позицию выбирают для формуемых электроизоляционных деталей, когда проектом заданы марка ФМГ, исполнение ТУ и толщина 1,5 мм. При замене толщины или марки проверяют технологию формования и требования документации узла.
Экономика использования ФМГ в серийном производстве
Для завода, выпускающего 10 000 двигателей АИР-132 в месяц, расход пазовой изоляции составляет около 300 кг/месяц. Разница в цене мусковита и флогопита на этих объёмах даёт 300–500 тыс. руб. экономии ежемесячно. Температурный предел ФМГ 500 °C полностью закрывает режимы массовых асинхронных двигателей (рабочая температура обмотки 80–155 °C), запас 3–6-кратный. Для специальных режимов (тяговые машины, индукционные нагреватели) ФМГ недостаточен — там используются флогопитовые марки ФФГ, ФФК.
Применение и обработка

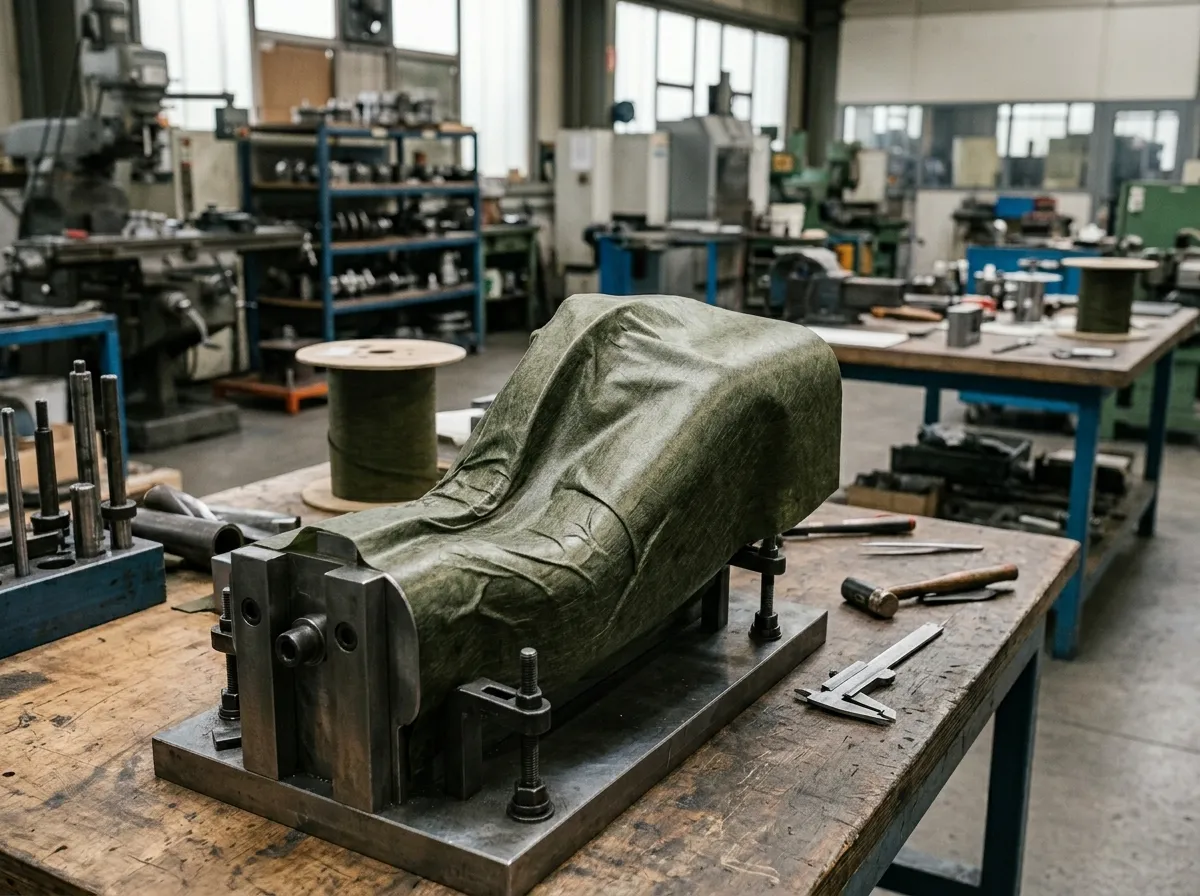

Применение ФМГ 1,5 мм
Каркасы катушек, коллекторные миканиты, конструкционная изоляция высоковольтных машин.
Применяется в производстве трансформаторов, высоковольтных аппаратов, электрических машин. Нарезается на заготовки и формуется на оправках.
С чем сравнивать ФМГ 1,5 мм
Соседние толщины помогают подобрать заготовку внутри одной марки. Строки ГОСТ и ТУ показывают разные нормативные исполнения, а соседние марки — отличие по слюде или связующему.
| Вариант | Что сравнивается | Когда проверять |
|---|---|---|
| 1,2 мм | Толщина той же марки и документа | При подборе толщины заготовки |
| 1,5 мм — текущая | Толщина той же марки и документа | При подборе толщины заготовки |
| 2 мм | Толщина той же марки и документа | При подборе толщины заготовки |
| ФМГ · ГОСТ 6122-75 | То же обозначение, другой документ | До замены марки или нормативного исполнения |
| ФМГА · ТУ | мусковит; глифталевая смола | До замены марки или нормативного исполнения |
| ФМК · ТУ | мусковит; кремнийорганическая смола | До замены марки или нормативного исполнения |
Чем заменить 1,5 мм при отсутствии на складе?
Прямой замены по техническим условиям нет — 1,2 мм и 2,0 мм не дают требуемой геометрии паза без перерасчёта. При срочной потребности возможна сборка из двух листов 0,80 мм с пропиткой лаком МЛ-92 между слоями; пробивное напряжение сборки эквивалентно одиночному 1,5 мм, но трудоёмкость выше в 2,5 раза.
Сравнение и выбор
Почему именно 1,5 мм
1,5 мм — Каркасы катушек, коллекторные миканиты, конструкционная изоляция высоковольтных машин.
Сравнение толщин ФМГ
| Толщина | Пробивное | Применение | |
|---|---|---|---|
| 1 мм | ≥ 15,0 кВ | Силовая пазовая изоляция, коллекторная изоляция, прокладк... | Подробнее |
| 1,2 мм | ≥ 18,0 кВ | Каркасы катушек, коллекторные миканиты, конструкционная и... | Подробнее |
| 1,5 мм | ≥ 22,5 кВ | Каркасы катушек, коллекторные миканиты, конструкционная и... | ← вы здесь |
| 2 мм | ≥ 30,0 кВ | Каркасы катушек, коллекторные миканиты, конструкционная и... | Подробнее |
| 3 мм | ≥ 45,0 кВ | Конструкционные элементы: фланцы, дистанционные прокладки... | Подробнее |
Документы и исходные пояснения
В заявке можете указать ФМГ, ТУ, толщину 1,5 мм, размер и количество. Публично номер ТУ не указывается.
Заказать ФМГ 1,5 мм
Толщина 1,5 мм идёт под заказ при объёме от 30 кг с готовностью 8-12 рабочих дней; меньшая партия отгружается со складского остатка в Красноярске, если позиция есть на момент запроса.
Под опорные пластины с фигурной просечкой раскрой выполняется на ленточно-отрезном станке с допуском ±0,4 мм по габариту; кромка обработана от заусенцев напильником или абразивным кругом.
Документы, вопросы и заказ
Хранение и обработка
Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Нарезка на гильотине или дисковой пиле.
Вопросы и ответы
Какой минимальный заказ?
Минимальная партия, наличие и срок отгрузки уточняются для выбранной марки, толщины и формата.
Какое пробивное напряжение у ФМГ 1,5 мм?
При электрической прочности 15 кВ/мм и толщине 1,5 мм — не менее 22,5 кВ.
С этим материалом заказывают
- Миканитовые трубки — для выводных концов обмотки
- Миканитовые втулки — изоляция крепёжных шпилек
- Миканитовые шайбы — под болтовые соединения
- Ленты электроизоляционные — бандажирование обмотки
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость и сроки. Наличие и срок отгрузки уточняются для выбранной позиции и объёма партии. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Что можно написать в заявке
Можете указать марку, документ, толщину, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
