ГМЧ-ББ: что это за гибкий миканит
ГМЧ-ББ — гибкий листовой миканит на мусковите с масляно-битумный чёрный лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
- Слюда
- мусковит
- Связующее
- масляно-битумный чёрный лак
- Исполнение
- бумага с двух сторон

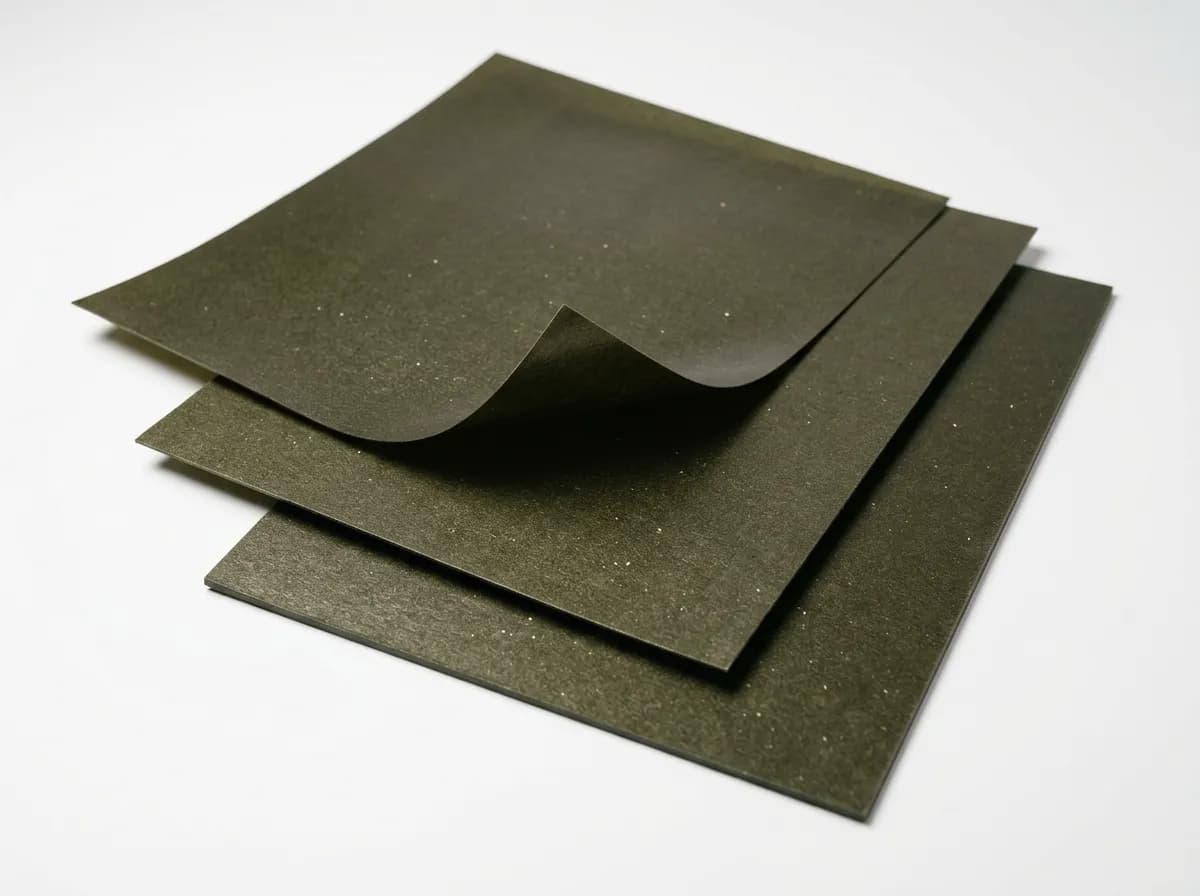

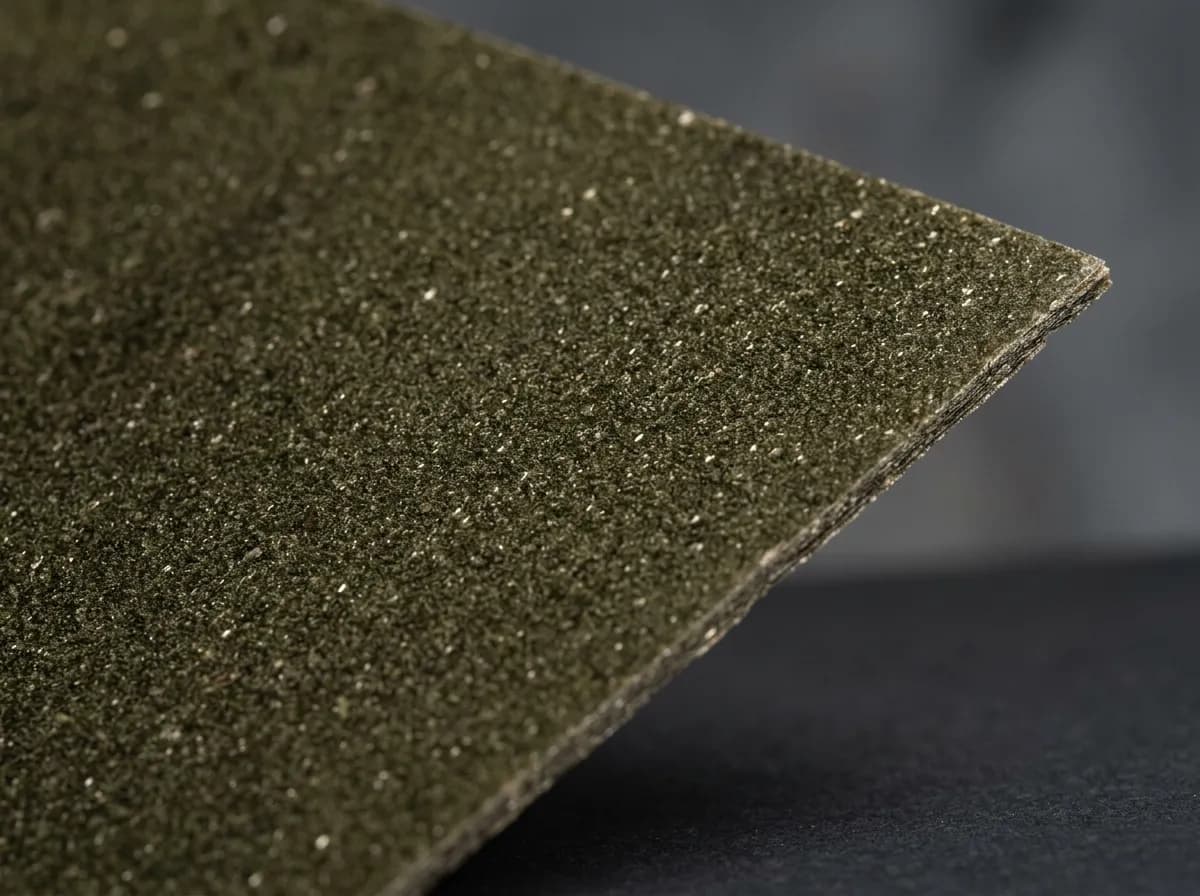

Миканит гибкий марки ГМЧ-ББ — электроизоляционный материал на основе мусковитовой слюдяной бумаги, пропитанной масляно-битумный лак (чёрный) с двусторонней оклейкой электроизоляционной бумагой, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
ГМЧ-ББ — самая архаичная из выпускаемых сегодня марок гибкого миканита. Сочетание «мусковит + битум + бумажная обклейка» закреплено в ТУ в исходной рецептуре 1968 года; изменения касались только методов испытаний, не состава. Это сознательное решение: электромонтажные организации ремфонда требуют именно оригинальный материал для сертифицированной замены деталей двигателей, изначально изготовленных по ГОСТ 3051-66 и более ранним.
История марки
В 1960-е годы доля ГМЧ-ББ в пазовой изоляции низковольтных асинхронных двигателей серии А, АО, АОЛ достигала 70%. С переходом на класс E (АИР 1980-х) и класс F (АИР-М 2000-х) массовое применение прекратилось, но ремонтный фонд старых моторов, особенно в промышленности и ЖКХ регионов, продолжает требовать оригинальную изоляцию — как из соображений сертификации, так и для сохранения электромагнитных характеристик машины.
Инженерная специфика
Исторически ГМЧ-ББ играл роль «универсальной ремонтной заготовки» электромонтёров советских предприятий. В каталогах Промкабель-1972 марка указана как «миканит Б.Б.Ч 0,25 0,30 0,40» — три штатные толщины, стандартизованные под пазовую изоляцию большинства серий. Технологическая особенность — пакетная пропитка: бумага + миканит + бумага пропитываются битумным лаком одновременно в одной ёмкости, что обеспечивает однородное распределение связующего и отсутствие точечных несклеек. Воспроизвести эту технологию в современных условиях сложно — массовое производство ГМЧ-ББ сегодня ограничено несколькими заводами, преимущественно в рамках исполнения заказов ремфонда.
Родственные марки
Особенности марки ГМЧ-ББ
ГМЧ-ББ — ремонтная марка для двигателей серий АИР, 4А, 5АН и аналогичных, где штатная пазовая изоляция выполнена из миканита с битумным связующим и бумажной обклейкой. Замена на более современные ГФС-ББ или ГМС-ББ возможна, но часто требует перерасчёта пакета изоляции. При прямой замене на идентичную марку монтаж не меняется.
Толщины ГМЧ-ББ в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГМЧ-ББ по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | мусковит |
| Связующее | масляно-битумный чёрный лак |
| Наружная подложка | бумага с двух сторон |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГМЧ-ББ
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Номинальный размер листа | 500 × 600 мм (возможны другие по заказу) |
| Слюдяная основа | мусковитовая слюдяная бумага |
| Содержание слюды, %, не менее | 85 |
| Связующее | масляно-битумный лак (чёрный) |
| Обклейка | электроизоляционная бумага с двух сторон |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | A (105°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 800°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥15 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥9 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤1.0% |
| Потеря массы при 500°C | ≤1.5% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГМЧ-ББ по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
ГМЧ-ББ по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,2–0,5 мм |
| Слюда | не менее 90 % | не менее 50 % |
| Связующее | не более 5 % | 15–25 % |
| Летучие вещества | не более 5 % | не более 10 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 16–21 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГМЧ-ББ | ТУ | мусковит | масляно-битумный чёрный лак | бумага с двух сторон |
| ГМЧ-ББ | ГОСТ 6120-75 | мусковит | масляно-битумный чёрный лак | бумага с двух сторон |
| ГМЧ | ТУ | мусковит | масляно-битумный чёрный лак | без подложки |
| ГМС-ББ | ТУ | мусковит | масляно-глифталевый светлый лак | бумага с двух сторон |
Применение и ограничения ГМЧ-ББ
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГМЧ-ББ, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Применение ГМЧ-ББ

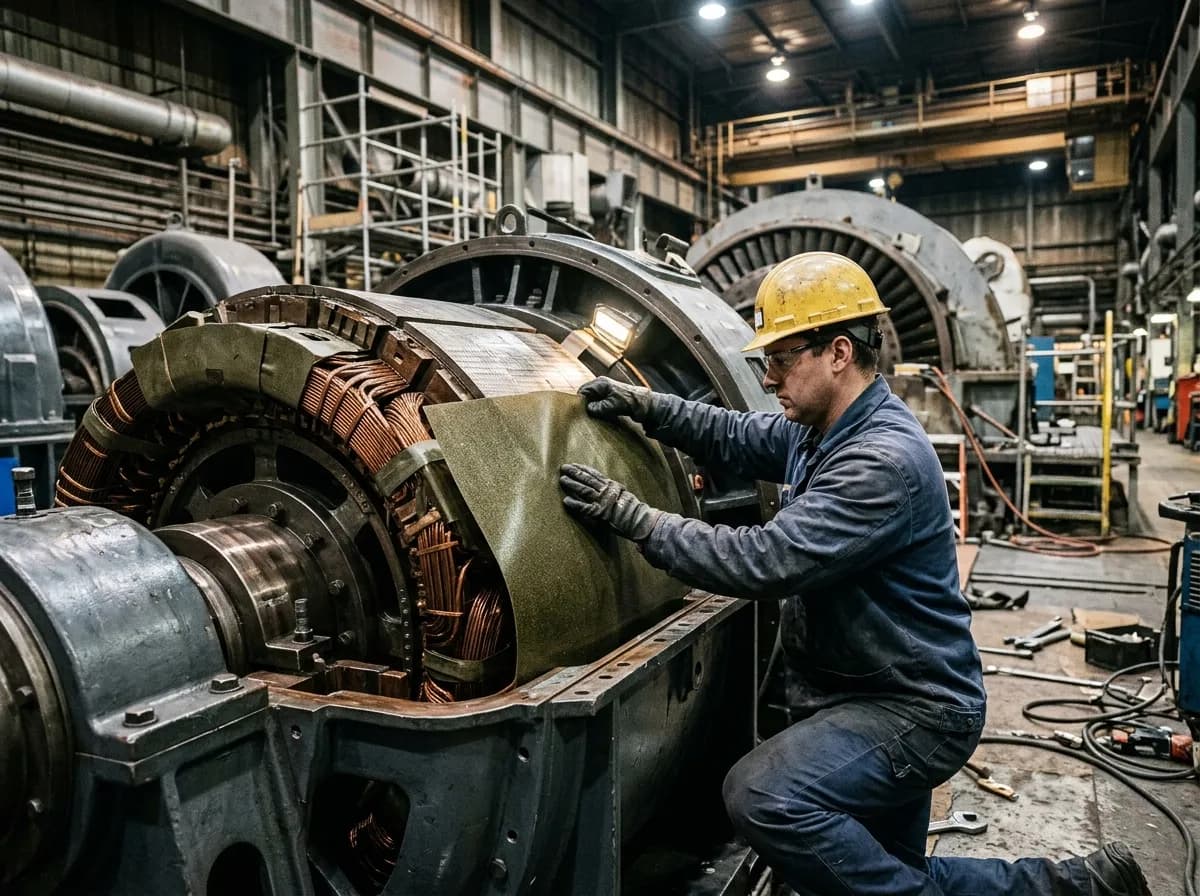

ГМЧ-ББ — ремонтная марка для восстановления пазовой изоляции асинхронных двигателей серий А, АО, АОЛ, АВ, АД, изготовленных до середины 1980-х. В этих машинах штатная конструкция изоляции включает именно комбинацию «мусковит + битум + бумага» — замена на более современные марки возможна, но нежелательна с точки зрения сертификации отремонтированной машины. Также ГМЧ-ББ применяется в реставрации винтажной электротехники, коллекционных двигателей, исторических экспонатов электромеханического оборудования.
Документы и полное описание ГМЧ-ББ
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Частые вопросы по ГМЧ-ББ
Есть ли моторы, где ГМЧ-ББ — безальтернативная замена?
Да, в двигателях АО-2, АОЛ-2, АВ, АО-32, АО-41 1950–70-х годов разработки пазовая изоляция рассчитана именно на пакет миканита с бумажной обклейкой и битумным связующим. Переход на ГМС-ББ возможен, но требует перерасчёта зазоров и может повлиять на температурный режим обмотки.
Нужен ли паспорт качества для ГМЧ-ББ?
Да, на каждую партию выпускается паспорт по техническим условиям с параметрами по Таблице 3. Для ремфонда критична именно непрерывность документации — паспорт применяется при приёмо-сдаточных испытаниях отремонтированного двигателя.
Можно ли использовать ГМЧ-ББ в новых изделиях?
Не рекомендуем. Для новых машин класса не ниже E или F применяйте ГМС-ББ, ГФС-ББ или современные стеклослюдиниты. ГМЧ-ББ позиционирован как ремонтная марка с сохранением исторической рецептуры.
Какую толщину выбрать?
Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм. Уточните применение при заказе — подскажем оптимум под вашу задачу.
Выпускаете ли нестандартные толщины?
Да, по согласованию возможны толщины до 120 мм (пункт 1.6 по техническим условиям). Минимальная партия нестандартной толщины — 50 листов.
Заказ и доставка ГМЧ-ББ
Срок изготовления уточняется после подтверждения заказа. Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию.
Специфика ГМЧ-ББ — ремонтный фонд. Заказы обычно 5–30 листов одной толщины под конкретный двигатель. При заказе желательно указать заводское обозначение пакета изоляции (из документации производителя машины) — это ускорит подбор толщины.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ ГМЧ-ББ и ТУ
- ✓ требуемая толщина и размер листа или детали
- ✓ количество
- ✓ чертёж и требования к контролю, если они есть
