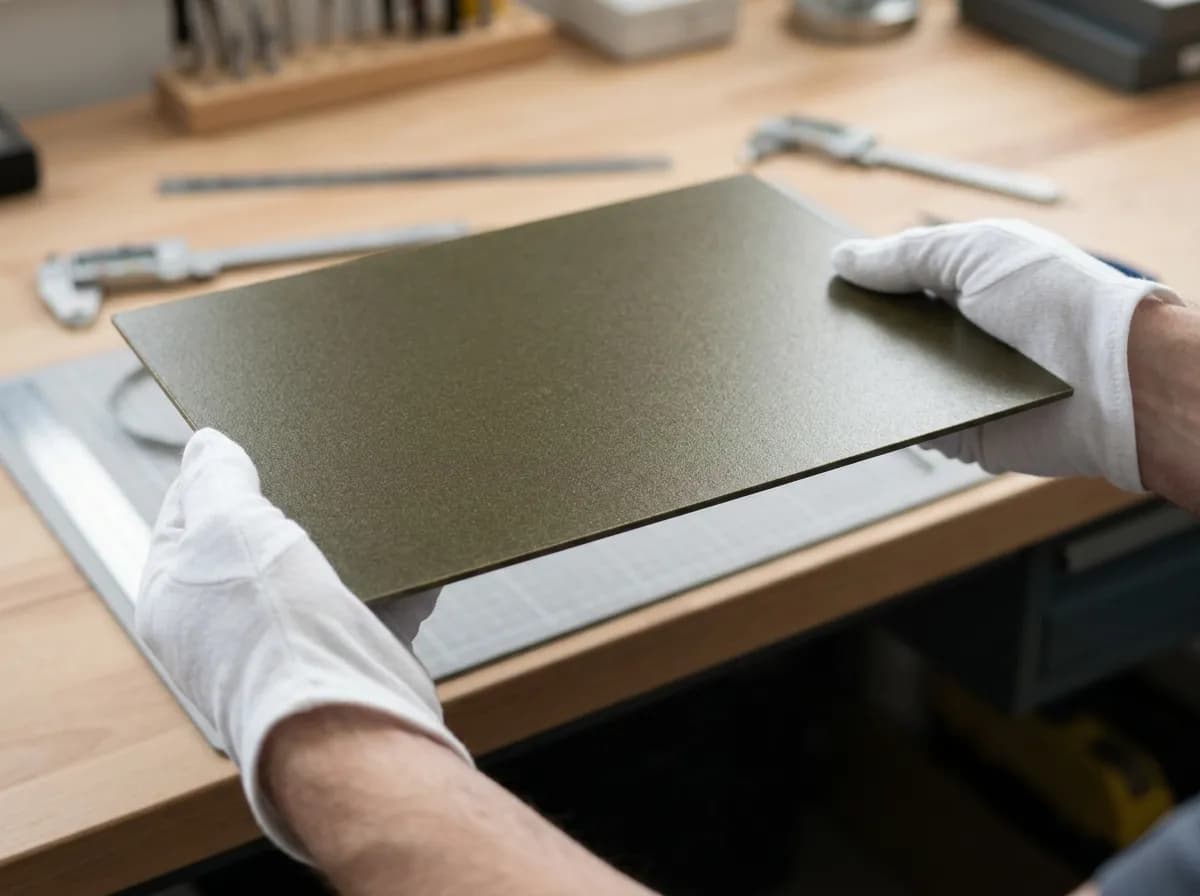

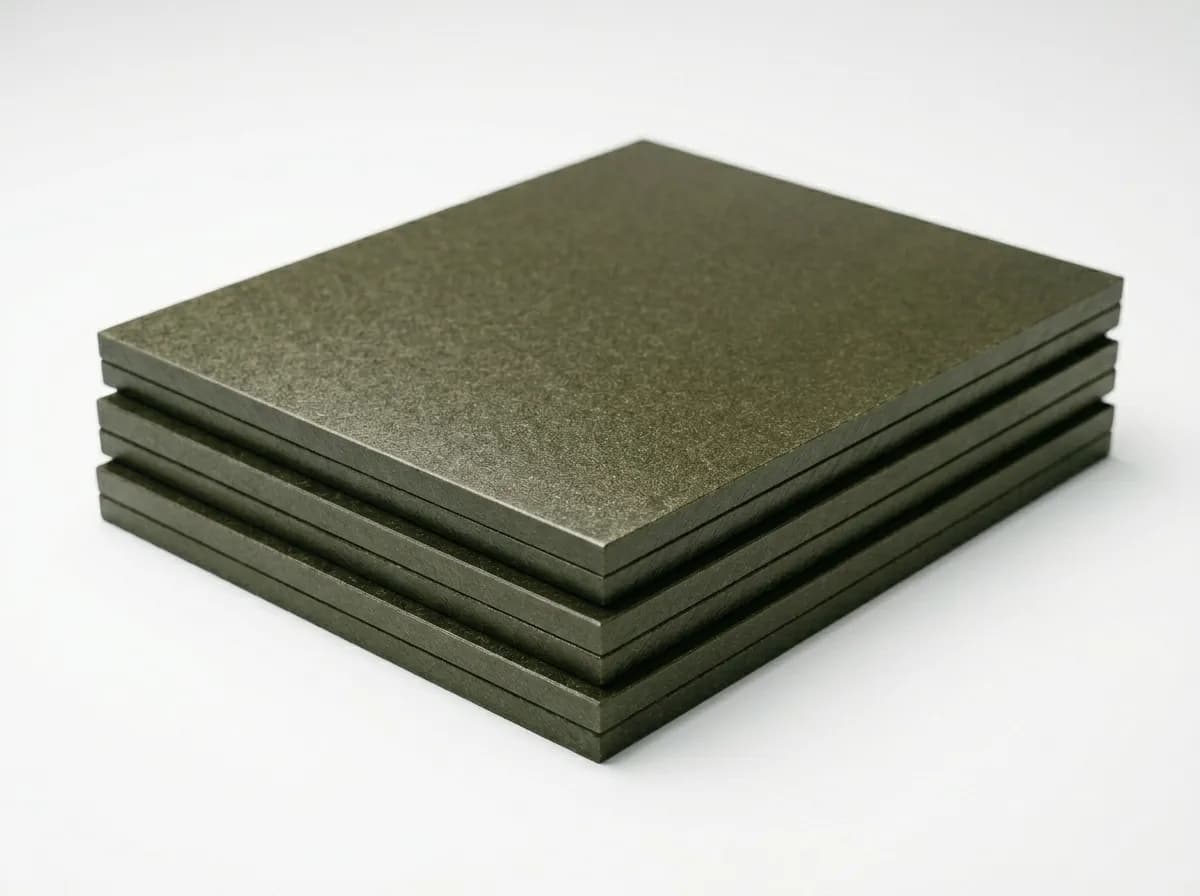

Миканит коллекторный — жёсткий прессованный электроизоляционный материал на основе слюды.
Из листов изготавливают межламельные прокладки и детали для коллекторов электрических машин. В таком узле особенно важны марка материала, стабильность толщины и соответствие документации.
Межламельная изоляция коллекторов
Листы и детали по чертежу
ГОСТ 2196-75 и ТУ
толщина по согласованию
Для марок по ГОСТ 2196-75 основой служит щипаный флогопит. Пластинки слюды соединяют связующим и прессуют в плотный лист. Состав связующего, тип материала, усадка, допустимая температура и нормативный ряд толщин зависят от марки.
Исполнения по ТУ рассматриваются отдельно: их точные показатели подтверждаются документом на предлагаемую продукцию. На странице представлены восемь направлений по ТУ, включая КМС.
Материал поставляем оптом, со склада и под заказ. Цена зависит от марки, толщины и объёма партии. Позиции в наличии отгружаем в течение 24 часов, передаём паспорт качества и организуем доставку по России.
Доступные марки в каталоге
Карточки выше сгруппированы по маркам и нормативным исполнениям — ГОСТ 2196-75 или ТУ. Если нужная марка известна, выберите соответствующую подкатегорию. Если нет — опишите узел и условия работы, и мы поможем определить подходящее исполнение.
Можете написать в заявке:
ГОСТ, ТУ или обозначение из чертежа
Толщина, формат листа или размеры детали
Листы, детали или объём партии
Чертёж, эскиз, паспорт узла или спецификация
Если часть данных неизвестна, опишите задачу и условия работы. Если требуется паспорт или подтверждение конкретной характеристики, также отметьте это в заявке. Подготовим расчёт и коммерческое предложение в течение рабочего дня.
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость и согласуем поставку. Позиции в наличии отгружаем в течение 24 часов.
Что важно при замене
Не заменяйте коллекторный миканит другой маркой или слюдопластом только по совпадающей толщине. Для коллекторной изоляции важны тип материала, связующее, усадка и допустимая температура. Возможность замены нужно проверять по документации конкретного узла.
Состав
Состав и марки
Коллекторный миканит состоит из слюдяной бумаги и связующего. После прессования получается жёсткий калиброванный лист, из которого изготавливают межламельные прокладки и другие детали. Одинаковая толщина ещё не делает марки взаимозаменяемыми: при выборе важны вид слюды, связующее, усадка, электрические и температурные показатели.
Флогопитовая либо мусковитовая — в зависимости от марки
Шеллачное, глифталевое, полиэфирное и другие исполнения по ТУ
Материал с нормируемыми составом и характеристиками
Изделие по заданным размерам или чертежу
Марки по ТУ
В таблице приведён фактический состав восьми марок из ТУ. КМС здесь не является материалом с неизвестными характеристиками: для него установлены мусковитовая основа, кремнийорганическое связующее и собственная строка норм.
| Марка | Слюдяная основа | Связующее | Особенность исполнения |
|---|---|---|---|
| КФШ | Флогопитовая слюдяная бумага | Шеллачное | — |
| КФШ-1 | Флогопитовая слюдяная бумага | Шеллачное | Пониженная усадка |
| КФГ | Флогопитовая слюдяная бумага | Глифталевое | — |
| КФГС | Флогопитовая слюдяная бумага | Глифталевое | Нагревостойкое исполнение специального назначения |
| КФП | Флогопитовая слюдяная бумага | Полиэфирное | — |
| КФП-1 | Флогопитовая слюдяная бумага | Полиэфирное | Пониженная усадка |
| КФА | Флогопитовая слюдяная бумага | Аммоний фосфорнокислый двузамещённый | — |
| КМС | Мусковитовая слюдяная бумага | Кремнийорганическое | — |
Индекс 1 у КФШ-1 и КФП-1 означает исполнение с пониженной усадкой. Для КФГС в ТУ указано нагревостойкое исполнение специального назначения. Эти обозначения не говорят об армировании стеклотканью.
Справочно: марки по ГОСТ 2196-75
ГОСТ и ТУ — разные нормативные слои. Следующая таблица сохранена как справочная для стандартных марок по ГОСТ 2196-75; её значения нельзя переносить на продукцию по ТУ. Марка КМС в ГОСТ 2196-75 отсутствует.
| Марка | Справочные данные ГОСТ 2196-75 |
|---|---|
| КФШ | Тип 11; флогопит и шеллак; 130 °C; 0,40–1,50 мм |
| КФШ-1 | Тип 11; флогопит и шеллак; уменьшенная усадка; 130 °C; 0,70–1,50 мм |
| КФГ | Тип 11; флогопит и глифталевая смола; 130 °C; 0,40–1,50 мм |
| КФГС | Тип 14; термостойкий флогопит и глифталевая смола; 130 °C; 0,40–0,60 мм |
| КФП | Тип 12; флогопит и полиэфирная смола; 155 °C; 0,40–1,50 мм |
| КФП-1 | Тип 12; флогопит и полиэфирная смола; уменьшенная усадка; 155 °C; 0,70–1,50 мм |
| КФА | Тип 13; термостойкий флогопит на фосфате диаммония; свыше 180 °C; 0,70–1,20 мм |
| КМС | В ГОСТ 2196-75 марка отсутствует |
По ГОСТ 2196-75 электрическая прочность семи перечисленных нормативных марок составляет не менее 19 кВ/мм, испытательное напряжение — не менее 7 кВ на 1 мм толщины. Массовая доля связующего: не более 4,5 % для КФШ, КФГ, КФГС и КФП; 3,5 % для КФШ-1 и КФП-1; 1,1 % для КФА. Это справочные нормы ГОСТ, а не характеристики исполнений по ТУ.
Характеристики по ГОСТ и ТУ
В категории есть отдельные исполнения по ГОСТ 2196-75 и по ТУ. Семь обозначений марок совпадают, но одинаковое обозначение не делает материалы автоматически взаимозаменяемыми: каждый документ устанавливает собственные состав, размерный ряд и нормы показателей. КМС представлен только исполнением по ТУ.
Что схоже
Оба варианта относятся к коллекторному миканиту для межламельной изоляции. Для семи марок совпадает буквенное обозначение и общее назначение материала.
Что различается
ГОСТ и ТУ — разные нормативные исполнения. У них могут различаться тип, состав, допустимые толщины, электрические и механические нормы, а также методы контроля.
Как выбирать
Сначала фиксируют марку вместе с документом из проекта или чертежа. Затем сверяют толщину, состав и сопоставимые показатели; возможную замену согласовывают отдельно.
Характеристики: ГОСТ и ТУ
Ниже собраны нормы для всех восьми марок непосредственно из таблиц 2 и 3 ТУ. Значения относятся к конкретным маркам: их не нужно заменять общей отсылкой к документам и нельзя переносить с одной марки на другую.
Как читать таблицы
Знак ≥ означает минимально допустимое значение, знак ≤ — максимально допустимое. Прочерк означает, что отдельная норма для показателя в таблице ТУ не установлена. Коммерческие толщины и размеры заказа приведены в следующем разделе и не подменяют нормативные характеристики материала.
Состав и плотность
| Марка | Слюда, не менее | Связующее, не более | Плотность |
|---|---|---|---|
| КФШ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФШ-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФГ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФГС | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФП | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФП-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФА | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КМС | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
Температура и потеря массы
| Марка | Длительная температура | Кратковременная температура | Потеря массы при 500 °C | Потеря массы при 700 °C |
|---|---|---|---|---|
| КФШ | 500–550 °C | 700 °C | ≤2 % | — |
| КФШ-1 | 500–550 °C | 700 °C | ≤2 % | — |
| КФГ | 500–550 °C | 700 °C | ≤2 % | — |
| КФГС | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП-1 | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФА | 700–750 °C | 1000 °C | ≤1 % | ≤2 % |
| КМС | 500–550 °C | 700 °C | ≤2 % | — |
Механические и основные электрические показатели
| Марка | Прочность при изгибе | Водопоглощение | Электрическая прочность |
|---|---|---|---|
| КФШ | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФШ-1 | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГ | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГС | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФП | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КФП-1 | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФА | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КМС | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
Электрическое сопротивление, горючесть и дымообразование
| Марка | Удельное объёмное сопротивление при 23 °C | Удельное объёмное сопротивление при 500 °C | Горючесть | Дымообразование |
|---|---|---|---|---|
| КФШ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФШ-1 | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГС | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП-1 | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФА | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КМС | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
Усадка
| Марка | Суммарная усадка, не более | Горячая усадка, не более |
|---|---|---|
| КФШ | ≤10 % | ≤2 % |
| КФШ-1 | ≤7 % | ≤1 % |
| КФГ | ≤10 % | ≤2 % |
| КФГС | ≤10 % | ≤2 % |
| КФП | ≤10 % | ≤2 % |
| КФП-1 | ≤7 % | ≤1 % |
| КФА | ≤10 % | ≤1 % |
| КМС | ≤10 % | ≤2 % |
Для заказа укажите марку и ТУ. Если критичен конкретный показатель, его можно отдельно перечислить в заявке; для поставленной партии данные оформляются в документе о качестве.
Толщины и размеры
Нормативный диапазон ГОСТ различается по маркам. Например, у КФГС он составляет 0,40–0,60 мм, у КФА — 0,70–1,20 мм, у КФШ, КФГ и КФП — 0,40–1,50 мм. Эти значения относятся к стандартным маркам и не ограничивают весь коммерческий ассортимент сайта.
В каталоге представлены исполнения толщина по согласованию. Основные форматы листов — 600×1000 и 1000×1200 мм. Другие толщины и размеры можно согласовать как специальный заказ. Также можем изготовить листы или детали конкретного размера и изделия по чертежу.
толщина по согласованию
600×1000 и 1000×1200 мм
Другие размеры и детали по чертежу
Для межламельных прокладок особенно важна стабильность толщины по всей площади листа. Точный допуск зависит от марки, номинальной толщины и нормативного документа. Если допуск критичен для сборки, укажите его в заявке или приложите чертёж.
Обработка и изготовление деталей
Можем согласовать листы другого формата, детали конкретного размера и изготовление по чертежу. Требуемые допуски, отверстия, контур и количество лучше передать вместе с чертежом или эскизом.
Как выбрать марку: ГОСТ или ТУ
Выбор состоит из двух шагов: сначала определяют нормативное исполнение из проекта, чертежа или ремонтной ведомости, затем сравнивают марки внутри нужного документа. Одинаковая толщина или похожее название не означают взаимозаменяемость.
- В документации указан ГОСТ
- Сохраняют марку и ГОСТ 2196-75, затем сверяют нормативную толщину и показатели соответствующей строки стандарта.
- В документации указаны ТУ
- Выбирают одноимённое исполнение по ТУ и проверяют его состав, толщину и полный набор норм. Значения ГОСТ на него автоматически не переносят.
- Указана только марка
- Не угадывают документ по буквам марки. В заявке описывают узел, размеры и известные требования, после чего нормативное исполнение уточняют до расчёта.
Сравнение марок и выбор
Начинать подбор лучше с документации на машину или узел. Если в чертеже уже указаны марка, стандарт и толщина, эти данные нужно сохранить. Когда требуется подобрать исполнение или проверить замену, сравнивают тип материала, связующее, усадку, допустимую температуру и нормативный диапазон толщин.
- КФШ, КФШ-1 и КФГ — марки типа 11. КФШ-1 отличается уменьшенной усадкой и более узким нормативным рядом толщин.
- КФП и КФП-1 — марки типа 12 с длительно допустимой температурой 155 °С. У КФП-1 также уменьшенная усадка.
- КФГС — специальная марка типа 14 с нормативным диапазоном 0,40–0,60 мм.
- КФА — марка типа 13 с длительно допустимой температурой свыше 180 °С.
- КМС относится к продукции по ТУ и в ГОСТ 2196-75 не входит. По ТУ для неё установлены мусковитовая основа, кремнийорганическое связующее и отдельные нормы характеристик, приведённые выше.
Совпадение толщины не гарантирует взаимозаменяемость. Если исходная марка недоступна или требуется аналог, пришлите чертёж, паспорт узла и условия работы — тогда можно проверить замену предметно.
Применение

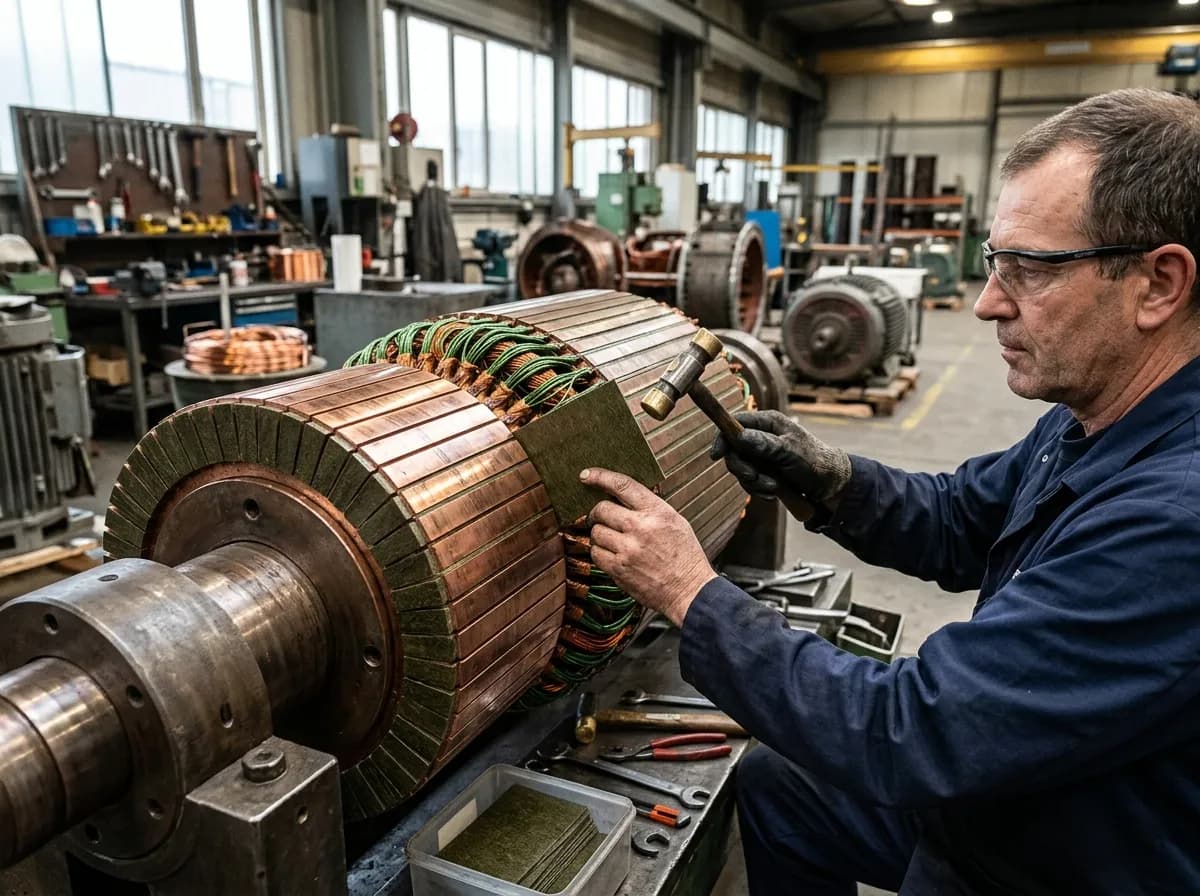

Основное назначение — межламельная электроизоляция коллекторов. Конкретную марку применяют тогда, когда она предусмотрена проектом, ремонтной ведомостью или согласованной спецификацией.
КФШ
КФШ применяют как межламельную электроизоляцию коллекторов, когда шеллачная марка предусмотрена чертежом, спецификацией или согласованной заменой.
КФШ-1
КФШ-1 используют для межламельной изоляции, когда в документации узла требуется шеллачная марка с пониженной усадкой.
КФГ
КФГ предназначен для электроизоляционных прокладок коллекторов, если глифталевая марка указана в конструкторской или ремонтной документации.
КФГС
КФГС применяют в коллекторах специального назначения, когда эта марка и её показатели прямо предусмотрены документацией узла.
КФП
КФП применяют для межламельной изоляции коллекторов, когда проектом предусмотрена полиэфирная марка.
КФП-1
КФП-1 выбирают для межламельной изоляции, когда требуется полиэфирная марка с пониженной усадкой.
КФА
КФА используют в межламельной изоляции, когда фосфатная марка и её температурные показатели предусмотрены документацией оборудования.
КМС
КМС применяют как коллекторную электроизоляцию, когда мусковитовая марка с кремнийорганическим связующим указана в проекте или согласованной спецификации.
Документы
Все восемь исполнений нормируются применяемыми ТУ. ГОСТ 2196-75 и ГОСТ 25045-81 используются отдельно для справки по одноимённым нормативным маркам.
КФШ
КФШ нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФШ-1
КФШ-1 нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФГ
КФГ нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФГС
КФГС нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФП
КФП нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФП-1
КФП-1 нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КФА
КФА нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
КМС
КМС нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
