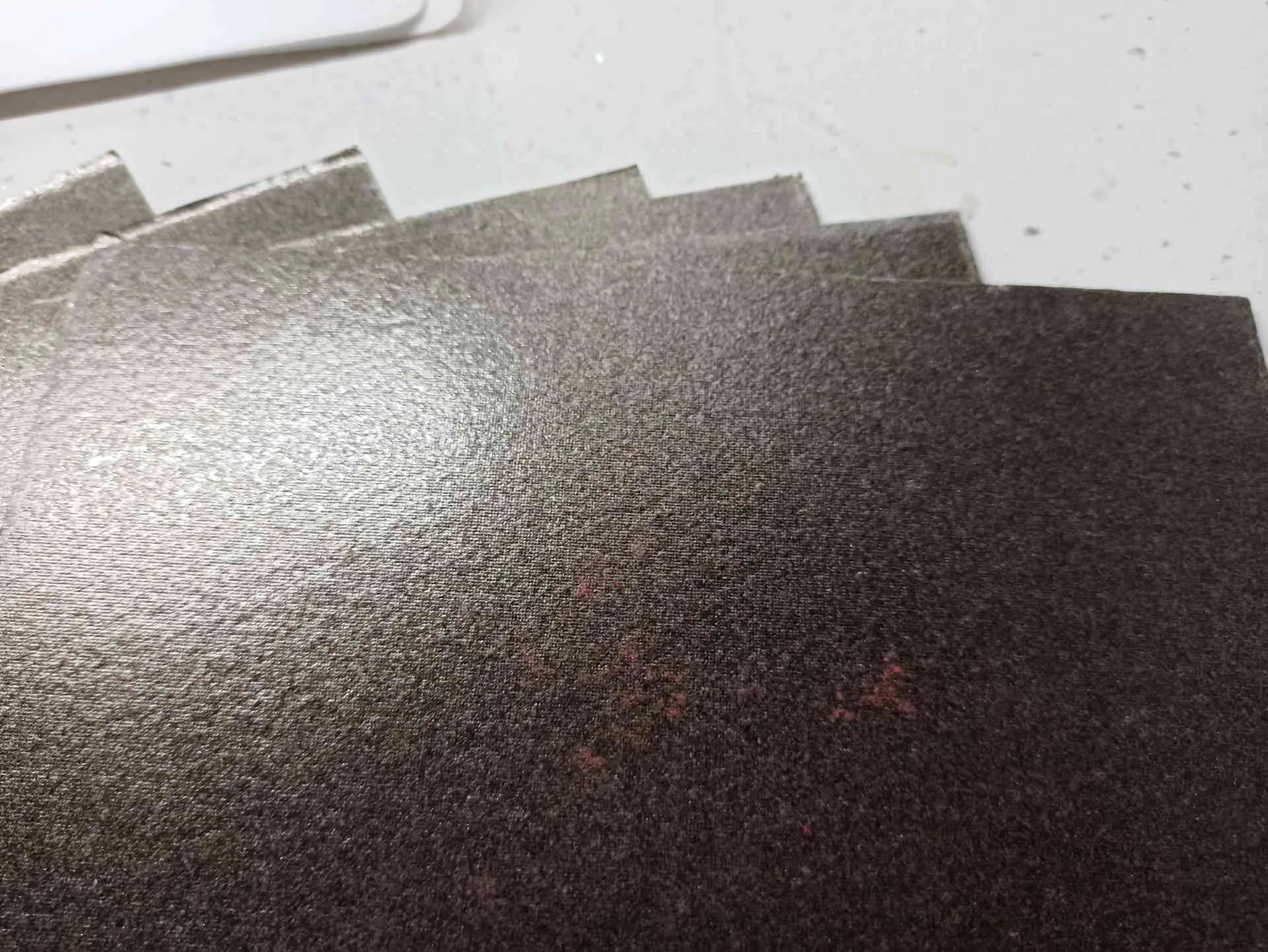

Слюдопласт жаростойкий ИФГ-Т — купить от производителя

Слюдопласт жаростойкий ИФГ-Т купить — гибкий ткане-армированный электроизоляционный материал на флогопитовой бумаге с фосфатным связующим класса нагревостойкости C (длительно 200 °C, кратковременно до 700 °C) для изоляции в высокотемпературном оборудовании: нагревательных элементах, электропечах, муфельных и индукционных печах, термобарьерах, отопительных приборах. Производится по ТУ 273314-007-32394549-2018 в рамках ГОСТ 26103-84. Армирован стеклотканью с двух сторон — сохраняет гибкость и прочность при высоких температурах. В наличии 24 толщины 0,15–30 мм: тонкие 0,15–0,5 мм для изоляции спиралей и тонких термобарьеров, средние 0,6–2 мм для опорных узлов, утолщённые 3–5 мм для конструкционных подкладок, толстые 6–30 мм для опорных оснований печей. Лист 580×880 мм, отгрузка со склада в Москве.

Что такое жаростойкий ИФГ-Т — расшифровка обозначения

Обозначение марки ИФГ-Т строится по правилам жаростойких слюдопластов на основе ГОСТ 26103-84:

• И — Изоляционный, диэлектрик, выдерживает рабочие напряжения нагревательных элементов с запасом по электрической прочности.
• Ф — основа из Флогопитовой слюдяной бумаги. В отличие от мусковитовых исполнений, флогопит сохраняет связную воду до 800 °C и выдерживает кратковременные перегревы до 700 °C без потери массы — единственная слюда для жаростойких применений.
• Г — Гибкий. Лист сохраняет эластичность для намотки и формования, не ломается при изгибе на радиус 50–100 мм в зависимости от толщины.
• Т — Ткане-армированный. Стеклоткань с двух сторон — даёт механическую прочность и сохранение формы при высоких температурах, когда фосфатное связующее выходит на режим керамизации.

Полное название — «изоляционный флогопитовый гибкий ткане-армированный». Гибкий жаростойкий лист для изоляции в высокотемпературном электрооборудовании класса C (200 °C длительно, до 700 °C кратковременно).

Жаростойкий слюдопласт в линейке материалов

Слюдопласты по ГОСТ 26103-84 делятся на функциональные подгруппы по температурному диапазону применения:

• Жаростойкий гибкий (ИФГ-Т, ИЖКАХ, ЭЖКАХ) — для нагревательного оборудования. Флогопитовая основа, фосфатное или керамическое связующее, класс C (200 °C+ длительно).
• Прокладочный (ПИФЭ, ПСЭ) — изоляционные прокладки и шайбы класса F (155 °C). Эпоксидное связующее. Не для нагревательного оборудования.
• Коллекторный (КИФЭ, КФМП) — межламельная изоляция коллекторов машин постоянного тока. Тонкий жёсткий лист класса F.
• Конструкционный (КИФЭ-К) — жёсткие элементы с механической нагрузкой: каркасы катушек, нажимные кольца. Эпоксид, класс F.
• Дугостойкий — изоляция в дугогасительных камерах автоматических выключателей. Кратковременная стойкость к электрической дуге.

ИФГ-Т — основная марка жаростойкой подгруппы по соотношению цена / температурный класс. Для длительной работы при 200 °C с кратковременными перегревами до 700 °C — оптимальный выбор. При непрерывной работе выше 250 °C рассматривать ИЖКАХ или ЭЖКАХ с керамическим связующим.

Технические характеристики ИФГ-Т

Базовый стандарт	ГОСТ 26103-84
ТУ изготовителя	ТУ 273314-007-32394549-2018 (ООО «ИзолитПром»)
Структура	Флогопитовая слюдяная бумага + стеклоткань с 2 сторон + фосфатное связующее
Содержание слюды	≥70 %
Связующее (фосфат)	6–10 %
ЭП средняя	≥18 кВ/мм
Удельное объёмное сопротивление	≥1×10¹⁰ Ом·м (200 °C)
Расслаиваемость	≤5 %
Класс нагревостойкости	C (200+ °C) ГОСТ 8865-93
Длительная рабочая температура	200 °C
Кратковременная рабочая температура	до 700 °C
Размер листа	580×880 мм (200–900 × 200–1000 по согласованию)
Диапазон толщин (склад)	0,15 — 30 мм (24 типоразмера)
Базовый ТУ-диапазон	0,30 — 5,0 мм
Плотность	≈1,7 г/см³ (справочно)
Армирование	Стеклоткань Э3-100 / Э3-125 с обеих сторон
Срок хранения	12 месяцев со дня изготовления
Документация	Паспорт качества по партии

Размер листа и форматы поставки ИФГ-Т

Стандартный складской формат — лист 580×880 мм. По ГОСТ 26103-84 допустимый размерный диапазон: ширина 200–900 мм, длина 200–1000 мм. Нестандартные размеры в этих пределах — по согласованию. Раскрой: ножницы и резак для тонких толщин до 1 мм, гильотинные ножницы 1–5 мм, ленточные пилы 6–30 мм. Кратность раскроя — 5 мм. Минимальный заказ — 1 лист. Тонкие 0,15–0,5 мм поставляются в защитной упаковке (картон + полиэтилен), толстые 5–30 мм — на поддонах с обвязкой стрейч-плёнкой. Стеклоткань с двух сторон защищает кромки от механических повреждений при транспортировке.

24 толщины ИФГ-Т — выбор по применению

Толщина	Расч. пробивное	Масса 1 м²	Основное применение
0,15 мм	≥2.7 кВ	0.26 кг	тончайшая жаростойкая изоляция нагревательных лент и проводов	К товару →
0,2 мм	≥3.6 кВ	0.34 кг	межслойная изоляция в высокотемпературных катушках индуктивности	К товару →
0,25 мм	≥4.5 кВ	0.42 кг	тонкие термобарьерные прокладки в нагревательных элементах	К товару →
0,3 мм	≥5.4 кВ	0.51 кг	изоляция спиралей электронагревателей до 700 °C кратковременно	К товару →
0,4 мм	≥7.2 кВ	0.68 кг	термобарьерные шайбы в электропечах и сушильных камерах	К товару →
0,5 мм	≥9.0 кВ	0.85 кг	стандартные жаростойкие прокладки в нагревательном оборудовании	К товару →
0,6 мм	≥10.8 кВ	1.02 кг	усиленные термобарьеры опорных узлов нагревательных элементов	К товару →
0,7 мм	≥12.6 кВ	1.19 кг	изоляционные прокладки выводных узлов нагревателей до 200 °C	К товару →
0,8 мм	≥14.4 кВ	1.36 кг	термобарьеры контактных групп высокотемпературных аппаратов	К товару →
0,9 мм	≥16.2 кВ	1.53 кг	усиленные жаростойкие прокладки опорных узлов муфельных печей	К товару →
1 мм	≥18.0 кВ	1.70 кг	стандартные термобарьеры силовых нагревательных аппаратов	К товару →
1,2 мм	≥21.6 кВ	2.04 кг	прокладки нажимных узлов промышленных электропечей	К товару →
1,5 мм	≥27.0 кВ	2.55 кг	опорные термобарьеры средних электропечей и сушильного оборудования	К товару →
2 мм	≥36.0 кВ	3.40 кг	стандартные жаростойкие подкладки в высокотемпературных установках	К товару →
3 мм	≥54.0 кВ	5.10 кг	усиленные опорные термобарьеры под нагревательные элементы	К товару →
4 мм	≥70.0 кВ	6.80 кг	опорные плиты в индукционных и муфельных печах	К товару →
5 мм	≥70.0 кВ	8.50 кг	опорные термобарьеры силового нагревательного оборудования	К товару →
6 мм	≥70.0 кВ	10.20 кг	опорные жаростойкие плиты в промышленных печах	К товару →
8 мм	≥70.0 кВ	13.60 кг	опорные основания в высокотемпературных установках до 700 °C	К товару →
10 мм	≥70.0 кВ	17.00 кг	опорные жаростойкие основания силовых нагревательных приборов	К товару →
12 мм	≥70.0 кВ	20.40 кг	опорные плиты, подкладки силовых узлов в электропечах	К товару →
15 мм	≥70.0 кВ	25.50 кг	опорные термобарьеры в индукционных нагревателях	К товару →
20 мм	≥70.0 кВ	34.00 кг	массивные опорные основания крупных электропечей	К товару →
30 мм	≥70.0 кВ	51.00 кг	массивные опорные жаростойкие плиты под промышленное оборудование	К товару →

* Расчётное пробивное напряжение для тонких толщин считается по формуле ЭП ≥18 кВ/мм × толщину. Для толщин выше пробивное выходит на физический плато ~70 кВ — пробой определяется качеством материала и распределением дефектов в фосфатной матрице, а не геометрической толщиной. Фактические значения для конкретной партии — по паспорту качества.

Применения ИФГ-Т по группам толщин

Тонкие 0,15–0,5 мм — изоляция спиралей и термобарьеры

Изоляция спиралей электронагревателей и нихромовых лент в проточных нагревателях, утюгах, паяльниках, ТЭНах открытого исполнения; межслойная изоляция высокотемпературных катушек индуктивности и трансформаторов сварочных аппаратов; тонкие термобарьерные прокладки в нагревательных элементах. Выдерживают рабочие температуры 200 °C неограниченно и кратковременные перегревы до 700 °C без потери диэлектрических свойств. Гибкие — позволяют наматывать на цилиндрические сердечники минимальным радиусом 50 мм.

Средние 0,6–2 мм — опорные и нажимные узлы

Прокладки опорных узлов нагревательных элементов в электропечах, муфельных и индукционных печах, прокладки выводных шпилек контактных групп высокотемпературных аппаратов, изоляционные пластины клеммных колодок в электронагревательном оборудовании. Толщина 1–1,5 мм — стандарт для опорных узлов промышленных нагревателей. Выдерживают осевые нажимные усилия 3–7 МПа без разрушения структуры (фосфатное связующее даёт меньшую механическую прочность сравнительно с эпоксидным, но компенсирует жаростойкостью).

Утолщённые 3–5 мм — опорные подкладки и конструкционные пластины

Опорные изоляционные подкладки под нагревательные элементы в электропечах, конструкционные пластины и кронштейны для крепления токоведущих шин в высокотемпературных установках, подкладки под клеммы силовых нагревателей. Полный набор механической обработки: фрезеровка, сверление до диаметра 8–12 мм без расслаивания (стеклоткань удерживает кромки), нарезка резьбы М4–М6 стандартным метчиком. После обработки рекомендуется обдув для удаления слюдяной пыли.

Толстые 6–30 мм — опорные основания нагревательного оборудования

Опорные плиты в индукционных и муфельных печах, подкладки под катушки силовых высокотемпературных трансформаторов, массивные основания нагревательных установок. Толщина 8–10 мм — базовые плиты средних промышленных печей; 12–15 мм — крупные муфельные печи; 20–30 мм — основания печей повышенной мощности. Обработка: фрезеровка ЧПУ, ленточная пила, сверление до 18–22 мм, резьба М6–М10. Лазер и абразивный инструмент не применять (обугливание стеклоткани, слюдяная пыль).

Сравнение жаростойких марок ИФГ-Т / ИЖКАХ / ЭЖКАХ / ИТПФА / Дугостойкого

В номенклатуре жаростойких слюдопластов по ГОСТ 26103-84 различия марок определяются типом связующего, армированием и предельной температурой:

Марка	Сырьё	Связующее	Длит.	Кратко	Назначение
ИФГ-Т	Флогопит	Фосфатное	200 °C	700 °C	Электропечи, нагреватели, термобарьеры — основная жаростойкая марка
ИЖКАХ	Флогопит	Керамическое	250 °C	800 °C	Высокотемпературные электропечи, индукционный нагрев
ЭЖКАХ	Флогопит	Керамическое (электроизол.)	250 °C	800 °C	Электроизоляция в индукционных установках
ИТПФА	Флогопит	Полиимидное	200 °C	250 °C	Гибкие термостойкие прокладки в специальной аппаратуре
Дугостойкий	Флогопит	Фосфатно-керамическое	200 °C	1500+ °C (дуга)	Дугогасительные камеры автовыключателей

Все марки производятся по ТУ изготовителя в рамках ГОСТ 26103-84. ИФГ-Т — самая распространённая жаростойкая марка из-за сочетания температурного диапазона (200 °C длительно покрывает 80+ % требований электронагревательной промышленности), стоимости (фосфатное связующее в 1,5–2 раза дешевле керамического) и универсальности. Для непрерывной работы выше 250 °C — ИЖКАХ или ЭЖКАХ. Для дугогасительных камер — специализированный дугостойкий слюдопласт.

Расширенный диапазон 0,15–30 мм vs базовый ТУ 0,30–5,0 мм

Базовый диапазон ИФГ-Т по ТУ — 0,30–5,0 мм, серийный складской ассортимент. Отгрузка из этого диапазона за 24–48 часов после оплаты.

Расширенный диапазон — 0,15, 0,2, 0,25 мм (тоньше стандарта) и 6–30 мм (толще) — поставляется по согласованию:

• Из текущих партий — если есть остатки. Срок 1–7 дней.
• Под заказ — формируется производственная партия. Срок 14–30 дней в зависимости от загрузки производства.

Тонкие 0,15–0,25 мм ограниченно доступны — флогопитовая бумага с фосфатным связующим этих толщин даёт повышенный процент брака при горячей опрессовке (фосфат хрупче эпоксидного связующего на тонком листе), производятся только при заказе от 50+ листов. Согласовывать с менеджером заранее.

Толстые 6–30 мм производятся стабильно — горячая опрессовка многослойного пакета даёт плотный однородный материал любой толщины в этом диапазоне.

Класс нагревостойкости C (200+ °C) по ГОСТ 8865-93

Класс C — изоляция, длительно работоспособная при температурах выше 180 °C (нижняя граница класса). Для ИФГ-Т подтверждённая длительная рабочая температура — 200 °C, кратковременные перегревы — до 700 °C. Расчётный срок службы при 200 °C — 10–20 лет при соблюдении температурного режима и отсутствии химически агрессивной среды.

За класс C в ИФГ-Т отвечают:

• Фосфатное связующее — основа жаростойкости. Фосфаты алюминия и магния при нагреве выше 300 °C переходят в керамоподобное состояние (керамизация), сохраняя адгезию между слюдяными чешуйками. При 700 °C органические компоненты выгорают, остаётся неорганический керамический скелет.
• Флогопитовая основа — флогопит сохраняет связную (структурную) воду до 800 °C, кристаллическая решётка стабильна до 1000 °C. Не лимитирует температурный класс.
• Стеклоткань Э3-100 — рабочая температура 550 °C длительно, до 700 °C кратковременно. Сохраняет механическую прочность, удерживает форму листа после керамизации связующего.

Внимание: «класс C по ГОСТ 8865» в спецификации электротехнического оборудования НЕ путать с буквой «C» в обозначениях температурных пределов на паспортах (где «°C» — градусы Цельсия). Класс C нагревостойкости = ≥180 °C длительно.

Работа ИФГ-Т при кратковременных перегревах до 700 °C

Кратковременная стойкость до 700 °C — ключевое отличие ИФГ-Т от прокладочных и коллекторных слюдопластов с эпоксидным связующим (предел 175–200 °C при кратковременном перегреве). Под «кратковременной» понимается:

• Однократно — авария, отключение охлаждения, КЗ — несколько минут.
• Циклически — пуски/остановки нагревательного оборудования, время в зоне 500–700 °C — суммарно до 100 часов за срок службы.
• Зональная неоднородность — локальные перегревы у нагревательных спиралей при штатной работе оборудования.

При нагреве до 500 °C органическая часть фосфатного связующего постепенно выгорает (потеря массы 5–8 %), но материал сохраняет диэлектрические свойства за счёт перехода фосфатной матрицы в керамоподобное состояние. При 700 °C завершается керамизация — лист становится более жёстким, теряет часть гибкости, но продолжает функционировать как изолятор (электрическая прочность 8–12 кВ/мм).

После циклического нагрева до 500–700 °C ИФГ-Т НЕ восстанавливает исходную гибкость — повторное использование с механической нагрузкой требует переаттестации. Для непрерывной работы выше 250 °C — заменить на ИЖКАХ или ЭЖКАХ с изначально керамическим связующим.

ИФГ-Т ГОСТ 26103-84 vs ИФГ-Т по ТУ изготовителя

ГОСТ 26103-84 определяет общие требования к слюдопластам: химический состав, содержание связующего, минимальную электрическую прочность, методы испытаний, правила приёмки. Конкретные значения параметров — массовая доля связующего, фактическая ЭП, размерный ряд, температурный диапазон — устанавливаются в Технических Условиях изготовителя.

ООО «ИзолитПром» производит ИФГ-Т по ТУ 273314-007-32394549-2018. ТУ соответствует ГОСТ и детализирует:

• Содержание слюды ≥70 %, фосфатного связующего 6–10 %.
• ЭП ≥18 кВ/мм средняя и в отдельных точках.
• Расслаиваемость ≤5 % — повышенное требование с учётом фосфатной матрицы.
• Длительная рабочая температура 200 °C, кратковременная до 700 °C — подтверждено испытаниями партий.
• Армирование стеклотканью Э3-100/Э3-125 с двух сторон.
• Размерный ряд: базовый 0,30–5,0 мм формат 580×880 мм + расширенный 0,15–30 мм по согласованию.
• Форма паспорта качества с фактическими значениями.

Материал по ТУ изготовителя не уступает ГОСТ и содержит более жёсткие нормативы по ключевым параметрам (температурный диапазон, состав). В спецификации можно указывать как «ИФГ-Т по ГОСТ 26103-84», так и «ИФГ-Т по ТУ 273314-007-32394549-2018».

Контроль качества и паспорт партии

Каждая партия ИФГ-Т проходит инструментальный контроль с занесением результатов в паспорт качества:

• Массовая доля связующего — гравиметрия по выжиганию органики при 600 °C. Норма 6–10 % фосфата.
• Электрическая прочность — по ГОСТ 6433.1-71 на образцах из 5–10 точек партии. Норма ≥18 кВ/мм при 20 °C.
• Удельное объёмное сопротивление — по ГОСТ 6433.2-71. Норма ≥1×10¹⁰ Ом·м при 200 °C.
• Расслаиваемость — испытание на изгиб с измерением степени расслоения. Норма ≤5 %.
• Стойкость к температуре — выдержка 24 ч при 200 °C, контроль изменения массы и ЭП. Допуск изменения ЭП ≤15 %.
• Геометрия — толщина микрометром в 9 точках, ширина и длина — рулеткой. Допуски по ГОСТ 26103-84.

Паспорт качества выдаётся с каждой отгрузкой — формат А4 с фактическими значениями параметров и подписью ОТК. По запросу — протоколы испытаний с указанием точек измерения.

Совместимость ИФГ-Т с пропиточными составами

ИФГ-Т совместим с кремнийорганическими пропиточными лаками классов H и C (КО-921, КО-916К, КО-947), а также с фосфатными силикатными пропитками. НЕ применять эпоксидные и алкидные лаки — их класс F ограничит общую систему изоляции до 155 °C, что нивелирует жаростойкие свойства ИФГ-Т.

Стандартная технология пропитки кремнийорганическим лаком:

• Предварительная сушка при 100 °C 2–4 часа.
• Погружение в лак КО-916К: 30 минут для тонких деталей, 1–2 часа для толстых.
• Стекание избытка 30 минут вертикально.
• Ступенчатое отверждение: 100 °C 2 ч → 150 °C 2 ч → 200 °C 2 ч.

В большинстве жаростойких применений (нагреватели, электропечи) ИФГ-Т используется без пропитки — фосфатное связующее уже обеспечивает достаточную влагостойкость, а после первого цикла нагрева до 300 °C влага полностью удаляется.

Типичные ошибки при выборе ИФГ-Т

Использование ИФГ-Т для непрерывной работы выше 250 °C

Длительная рабочая температура ИФГ-Т — 200 °C. При непрерывной работе при 250–300 °C происходит ускоренная керамизация связующего, лист теряет гибкость за 100–500 часов. Для непрерывной работы выше 250 °C — выбирать ИЖКАХ или ЭЖКАХ с изначально керамическим связующим (срок службы при 250 °C — 5+ лет).

Замена ИФГ-Т на прокладочный ПИФЭ «по похожему виду»

ПИФЭ — на эпоксидном связующем класса F (155 °C). В нагревательном оборудовании при 180–200 °C эпоксидная матрица деструктируется за 1000–3000 часов, материал расслаивается, образуется углистый трекинг — пожароопасно. Замена недопустима. Признак подмены: на ПИФЭ нет стеклоткани с двух сторон, лист более жёсткий и блестящий.

Применение эпоксидных лаков для пропитки

Пропитка ИФГ-Т эпоксидным лаком (ЭП-91) снижает класс системы изоляции до F (155 °C) — теряются жаростойкие свойства материала. Для пропитки использовать только кремнийорганические (КО-921, КО-916К, КО-947) или фосфатные составы класса H/C. В критических применениях согласовывать с поставщиком лака.

Заказ нестандартных толщин с критичными сроками

Расширенный диапазон 0,15–0,25 и 6–30 мм — по согласованию, может потребоваться партия со сроком 14–30 дней. Заказывать заранее, проверять наличие у менеджера до утверждения смет. Базовый 0,30–5,0 мм — отгрузка за 24–48 часов.

Игнорирование цикла «выгорания связующего»

При первом нагреве ИФГ-Т выше 300 °C происходит частичное выгорание органических добавок фосфатного связующего с выделением запаха гари в течение 30–60 минут. Это нормальный технологический процесс. В замкнутых помещениях обеспечить вентиляцию, не считать дефектом материала. После первого прогрева запах исчезает.

Хранение и транспортировка ИФГ-Т

Гарантийный срок — 12 месяцев со дня изготовления. Условия: закрытое отапливаемое помещение, 5–35 °C, относительная влажность ≤80 %. Без прямого попадания влаги и химически активных паров (растворители, кислоты, щёлочи). Хранить плашмя в исходной упаковке. Стеклоткань двусторонняя защищает основу от пыли и влаги.

Транспортировка — любым видом крытого транспорта от –50 °C до +50 °C. После отрицательных температур выдержать в помещении 12–24 часа перед использованием — предотвратит конденсат на поверхности слюдяной бумаги.

По истечении гарантийного срока материал не теряет физических свойств (флогопит, стеклоткань и фосфатное связующее химически стабильны), но требует переаттестации (контроль ЭП и расслаиваемости). На практике ИФГ-Т сохраняет паспортные характеристики 3–5 лет в нормальных условиях.

Условное обозначение при заказе ИФГ-Т

Стандартная форма	Слюдопласт жаростойкий ИФГ-Т 1 мм 580×880 мм ГОСТ 26103-84
С указанием количества	Слюдопласт жаростойкий ИФГ-Т 2 мм 580×880 мм, 10 листов, ГОСТ 26103-84
С ссылкой на ТУ изготовителя	Слюдопласт жаростойкий ИФГ-Т 0,5 мм 580×880 мм, ТУ 273314-007-32394549-2018
Нестандартный размер по чертежу	Слюдопласт жаростойкий ИФГ-Т 5 мм по чертежу №..., ГОСТ 26103-84

Частые вопросы о ИФГ-Т

Чем ИФГ-Т отличается от ПИФЭ?

ИФГ-Т — жаростойкий гибкий с фосфатным связующим класса C (200 °C длительно, 700 °C кратковременно), с двусторонней стеклотканью. ПИФЭ — прокладочный жёсткий с эпоксидным связующим класса F (155 °C). ИФГ-Т для нагревательного оборудования, электропечей, термобарьеров. ПИФЭ для электрических машин и аппаратов. Подмена недопустима — разные температурные классы, разные применения.

Можно ли использовать ИФГ-Т при непрерывной работе на 300 °C?

Не рекомендуется. Длительная норма — 200 °C. При 250 °C ресурс сокращается до 1–3 лет, при 300 °C — до 100–500 часов. Для непрерывной работы выше 250 °C выбирать ИЖКАХ или ЭЖКАХ. Кратковременные перегревы 300–700 °C допустимы при общем времени до 100 часов за срок службы.

Что значит «кратковременно до 700 °C»?

Однократные аварийные перегревы до 700 °C — несколько минут (без потери диэлектрических свойств); циклические перегревы 500–700 °C при пусках/остановках — суммарно до 100 часов за весь срок службы; зональные локальные перегревы у спиралей нагрева — постоянно, в пределах 50 °C от рабочей точки. После 500 °C начинается необратимая керамизация связующего, гибкость частично теряется.

Какая минимальная партия и сроки поставки?

Минимум — 1 лист 580×880 мм любой толщины базового диапазона (0,30–5,0 мм). Склад — отгрузка за 24–48 часов. Расширенный (0,15–0,25 и 6–30 мм) — 1–7 дней при наличии, 14–30 дней при производстве под заказ. Тиражи от 100 листов — производственная партия 14–30 дней с фиксацией цены.

Как обрабатывается ИФГ-Т?

Тонкие (до 1 мм) — ножницы, резак, штамповка в комнатной температуре. 1–5 мм — гильотинные ножницы, дисковые пилы. Толстые (6–30 мм) — ленточная пила (скорость 600–1200 м/мин), фрезеровка на ЧПУ. Сверление — свёрлами по металлу, подача 0,1–0,3 мм/об, без СОЖ. Резьба М4–М10 нарезается двумя проходами без масла. Не применять абразивный инструмент и лазерную резку. Стеклоткань с двух сторон удерживает кромки от расслоения при обработке.

Совместим ли ИФГ-Т с пропиточными лаками?

Да, с кремнийорганическими лаками классов H и C: КО-921, КО-916К, КО-947. Не использовать эпоксидные (ЭП-91) и алкидные лаки — снижают класс системы изоляции до F (155 °C). В большинстве применений ИФГ-Т используется без пропитки.

Почему в паспорте указан класс «C», а не температура?

Класс C по ГОСТ 8865-93 = длительно ≥180 °C. Для ИФГ-Т подтверждённая длительная температура — 200 °C, кратковременная до 700 °C. В паспорте могут указывать как «класс C», так и «200 °C длительно / 700 °C кратковременно» — обозначения эквивалентны. Не путать с буквой «°C» (градусы Цельсия) в маркировке температурных пределов.

Можно ли заказать ИФГ-Т нестандартного размера?

Да. По ГОСТ 26103-84 размерный диапазон: ширина 200–900 мм, длина 200–1000 мм. Внутри этих пределов — нестандартные размеры по согласованию. Кратность раскроя 5 мм. Срок изготовления нестандартного размера — 7–14 дней дополнительно к базовому.

Нормативные источники по слюдопласту ИФГ-Т

• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» — базовый стандарт, определяющий требования к составу, физико-механическим и электрическим характеристикам слюдопластов всех марок, включая жаростойкие.
• ГОСТ 25045-81 «Материалы электроизоляционные. Методы испытаний» — методики измерения электрической прочности, удельного сопротивления, прочности на изгиб слюдоматериалов.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — определение класса нагревостойкости C (≥180 °C длительно).
• ГОСТ 6433.1-71 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частоты 50 Гц».
• ГОСТ 6433.2-71 «Материалы электроизоляционные твёрдые. Методы определения электрического сопротивления при постоянном напряжении».
• ТУ 273314-007-32394549-2018 — технические условия изготовителя в рамках ГОСТ 26103-84, конкретные значения характеристик, размерный ряд, температурный диапазон, маркировка партий.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы», параметры жаростойких слюдопластов на фосфатном и керамическом связующем.

Купить слюдопласт жаростойкий ИФГ-Т в Москве

24 толщины 0,15–30 мм со склада. Лист 580×880 мм. Базовый диапазон 0,30–5,0 мм — отгрузка за 24–48 часов из Москвы. Расширенный диапазон 0,15–0,25 и 6–30 мм — по согласованию. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
