Фасонный контур с пазами, отверстиями под крепёж, скруглениями и сложной геометрией. ЧПУ-фрезерование для деталей с резьбой и точными отверстиями, гидроабразив для тонких листов с произвольным контуром.
Стандартные прокладки в каталоге — это прямоугольники и круги. Под реальные машины обычно нужны более сложные формы: ламельные прокладки коллекторов с зубчатым контуром, корпусные прокладки с группой отверстий под крепёж, П-образные межфазные изоляторы, прокладки с пазами под выводы обмоток. Под такие задачи — индивидуальное изготовление по чертежу или эскизу. Фрезеруем на ЧПУ из жёсткого слюдопласта при необходимости резьбы и точных отверстий, режем гидроабразивом или лазером тонкие листы с произвольным контуром, штампуем массовые партии простой формы.
По нашим заказам последних двух лет, типовые задачи распределяются примерно так:
— Ламельные прокладки коллекторов электрических машин. Тонкие фигурные пластины 0,5-1 мм с гребёнчатым контуром, вставляемые между медными ламелями коллектора генераторов и тяговых двигателей. Партии от 200 до 1000+ штук, контур по чертежу. Режем гидроабразивом, точность ±0,3 мм.
— Корпусные прокладки с группой отверстий: основания под крепление шинопровода, дистанционные пластины контакторов, изоляция выводов трансформаторов. Толщины 2-10 мм, прямоугольный или скруглённый контур, 4-12 отверстий под М6-М16. Фрезеровка на ЧПУ.
— П-образные и Г-образные межфазные изоляторы: разделение фаз в обмотках, направляющие в коммутационных аппаратах. Толщины 3-8 мм. Чем больше непараллельных кромок и внутренних углов — тем выше стоимость, потому что каждый угол требует отдельной операции.
— Прокладки с пазами под выводы обмоток: длинная пластина с прорезями, через которые проходят медные шины. Допуск по ширине пазов критичен для виброустойчивости.
— Опорные прокладки нагревательных элементов: круглые или прямоугольные пластины с центральным отверстием под спираль и крепёжными точками по периметру. Толщины 3-15 мм, термоупорный миканит или микалекс под температуру.
Для каждой задачи подбираем оптимальный метод: ЧПУ для деталей с резьбой и точными посадочными размерами, гидроабразив для тонких листов с произвольным контуром, штамповку для массовых партий простой формы (от 500 шт.).
ЧПУ-фрезерование — основной метод для прокладок с точными размерами и резьбой. Подходит для толщин 2-50 мм, любого контура, любой марки материала. Допуск ±0,2 мм для класса точности 2, ±0,05 мм для класса 1 (микалекс, термоупорный). Стоимость работы — от 1500 ₽ за прогон станка независимо от размера. Минимальный радиус внутреннего угла равен радиусу инструмента, обычно 0,5-1 мм.
Гидроабразивная резка — оптимальна для тонких листов 0,3-5 мм с произвольным контуром без посадочных размеров. Допуск ±0,3 мм. Не нагревает материал — нет риска расслоения связующего как при лазере. Минусы: дороже фрезы для простых форм, не нарезает резьбу. Применяется когда контур сложный, а отверстия достаточно простые.
Лазерная резка — быстрая для тонких листов 0,3-3 мм, но имеет ограничения: даёт обугленную кромку у органического связующего (на эпоксиде, полиэфире). Для термоупорного миканита и микалекса лазер работает чисто, для слюдопласта на лаке — нужна последующая зачистка кромки. Допуск ±0,2 мм.
Штамповка — для массовых партий простой формы (прямоугольные, круглые, овальные). Окупается от 500 шт. при наличии готового штампа; новый штамп обходится 5-50 тыс. ₽ в зависимости от сложности. Для штучных и малых заказов невыгодно.
Из последних 100 принятых заявок на фигурные прокладки большинство нуждались в уточнении или исправлении чертежа. Основные ошибки:
Первое — слишком тонкие сечения между отверстиями. Когда два отверстия М8 на расстоянии 8 мм центров — между ними остаётся всего 3 мм слюды, при затяжке болтов это сечение выходит из строя. Правильно: расстояние между центрами отверстий не менее 2,5×диаметр отверстия, плюс минимум 5 мм до края детали.
Второе — острые внутренние углы. На фрезе минимальный радиус равен радиусу инструмента (0,5-1 мм). Если в чертеже указан угол 0°/без радиуса — фактически получится 0,5 мм скругление, и это может быть критично для подгонки под медные шины. Правильно: явно указывать радиус скругления или выбирать гидроабразив (там радиус близок к нулю).
Третье — несовместимая комбинация «тонкая прокладка + резьба». Заказывают прокладку 2 мм с резьбой М8 — физически невозможно, минимум 5 мм по нашему ТУ. Калькулятор резьбы на странице /na-zakaz решает этот вопрос за 10 секунд.
Четвёртое — выбор материала без учёта температуры. В чертеже написано «миканит», без уточнения класса. Если рабочая температура 250 °C — обычный миканит на лаке потечёт через месяц. Правильно: указывать рабочую температуру в чертеже или напрямую запрашивать рекомендацию.
При получении вашего чертежа наш инженер пройдётся по этим пунктам и напишет, что нужно уточнить. Это не задержка — это страховка от брака на сборке.
Технологические особенности, важные для фигурные прокладки. Полный перечень всех 8 видов обработки с ограничениями — на странице «Изготовление на заказ».
Допуск ±0,3 мм. Не нагревает материал — нет риска расслоения связующего как при лазере. Идеально для произвольных контуров без отверстий.
Скоростнее гидроабразива на 40-60%. Для слюдопласта на лаке даёт обугленную кромку — нужна последующая зачистка.
Окупается изготовление штампа (5-50 тыс. ₽ зависит от сложности). Точность ±0,2 мм. Применяется когда форма повторяется и тираж от 500.
Только те материалы из нашего парка, которые подходят для фигурные прокладки. Полная сравнительная диаграмма со всеми 9 материалами — на pillar-странице.
Длительно допустимая (основная полоса) и кратковременная (полупрозрачный хвост) рабочая температура. Релевантные для этой категории заказов.
★ Микалекс — материал на стекло-фосфатной основе. По обрабатываемости близок к керамике, но допускает фрезерование, точение и нарезание резьбы на ЧПУ. Применяется в авиации, спецтехнике, индукционных печах и высоковольтном оборудовании.
★ Прокладочный по нашему ТУ 273314-013 — флогопитовый миканит с длительной рабочей температурой 700 °C и кратковременной до 1000 °C. Применяется в высокотемпературных нагревательных элементах, где керамика трескается, а стекломиканит уже не держит. Связующее работает в режиме «жертвенного» — после начального прогрева остаётся флогопитовая основа, которая и определяет верхний температурный порог.
Какие реальные допуски достижимы и какой класс точности рекомендуем.
Прокладки идут по двум классам в зависимости от исходного материала и метода. ЧПУ-фрезеровка тонкого слюдопласта 0,5-2 мм — класс 2 (±0,2 мм). Гидроабразивная резка — класс 3 (±0,3 мм), но без посадочных размеров и без резьб. Для ламельных прокладок коллектора с фигурным гребенчатым контуром лучше гидроабразив — там фрезеровка даёт сколы на тонких перемычках.
Полная таблица 3 классов точности с допусками, ISO-квалитетами и применимостью — на странице «Изготовление на заказ».
Реальные заказы из последних двух лет, относящиеся к этой нише. Названия предприятий не раскрываем без согласования.
Прокладки 80 × 40 × 3 мм с тремя пазами 10 × 5 мм по длинной стороне. Допуск по толщине ±0,1 мм для равномерного прилегания между ламелями коллектора.

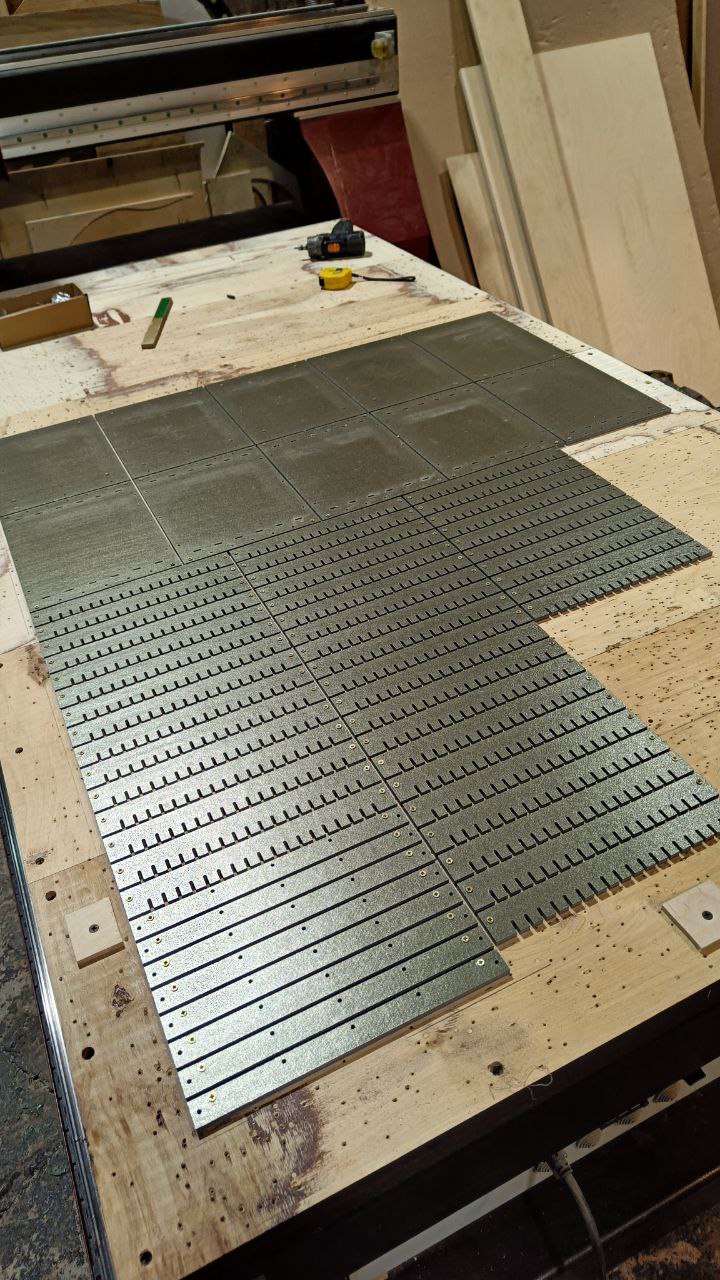

Тонкие фигурные прокладки между медными пластинами коллектора генератора 2 МВт. Контур по чертежу заказчика, толщина 0,8 мм с допуском ±0,05 мм. Резка гидроабразивом.
Все изделия по чертежам изготавливаются на нашем ЧПУ-производстве в Красноярске. Доставка по всей России: ПЭК, Деловые Линии, СДЭК, Энергия. Сроки доставки в основные города (Москва 5-7 дней, СПб 6-8, Екатеринбург 3-4, Новосибирск 1-2, Хабаровск 5-6) — на странице «Изготовление на заказ».
Если ваше изделие — типового размера, посмотрите готовый каталог.
Если ваша задача относится к другой нише — выберите подходящую категорию. Общая информация про ЧПУ-производство — на странице «Изготовление на заказ».
Фрезеруем, точим и нарезаем резьбу в слюдопласте КИФЭ, дугостойком и ЭЛМИКАПЛАСТ. Класс точности до …
Микалекс — единственный материал в нашем парке, держащий длительно 700 °C и допуск ±0,05 мм одноврем…
ТПФ держит длительно 500 °C, ТПМ — 400 °C. Фосфатное связующее не выгорает в режиме нагревательных п…
Внутренняя и внешняя метрическая резьба М5+ в слюдопласте, термоупорном миканите и микалексе. Класс …
Опорные и проходные изоляторы для шин, контактных групп РУ, выключателей. Резьбовые отверстия М5+, т…
Обоймы катушек силовых трансформаторов, реле, контакторов. Прямоугольные и фасонные каркасы со скруг…
Специфичные вопросы под нишу. Общие вопросы по производству, срокам и приёмке — на pillar-странице.
Опишите задачу или приложите чертёж — рассчитаем стоимость и срок в течение рабочего дня. Чертежи также можно отправить на 2852007@bk.ru или WhatsApp +7 (953) 585-20-07.
Изделия изготавливаются ООО «ИзолитПром» (ИНН 2464144782) по ТУ 273314-029-32394549-2018 на собственном ЧПУ-производстве в Красноярске. Каждая партия сопровождается паспортом качества.
