Изделия из термоупорного миканита — рабочая температура до 500 °C

Термоупорный миканит — листовой прессованный материал из слюдяной бумаги (флогопит для ТПФ, мусковит для ТПМ) на фосфатном неорганическом связующем. По жаростойкости он превосходит обычный миканит на лаке: длительная рабочая температура 500 °C для ТПФ против 180 °C у самого нагревостойкого прокладочного миканита класса H.

Применяется там, где органическое связующее выгорело бы за месяц эксплуатации — в нагревательных приборах, муфельных и индукционных печах, в высокотемпературных аппаратах коммутации.

Две марки термоупорного миканита: ТПФ и ТПМ

В нашем ТУ 273314-024 предусмотрены две марки термоупорного миканита, отличающиеся по типу слюды и допустимой температуре.

ТПФ — на флогопите. Длительная рабочая температура до 500 °C, кратковременные пики до 600 °C. Слюды в составе не менее 90% по массе, фосфатного связующего не более 10%. Применяется в индукционных печах, аппаратах дугового горения, ТЭНах с открытой намоткой при температурах 400-500 °C. Стандартные толщины 0,10-10,0 мм, под заказ до 50 мм.

ТПМ — на мусковите. Длительная рабочая температура до 400 °C, кратковременные пики до 500 °C. Применяется в нагревательном оборудовании среднего диапазона: бытовые тепловые пушки, промышленные сушки, паяльные станции. Дешевле ТПФ примерно на 25-30% за счёт более дешёвой мусковитовой бумаги. Толщины те же.

Выбор марки определяется максимальной рабочей температурой и режимом эксплуатации. Для постоянной работы при 350-400 °C — берётся ТПМ; для 400-500 °C — ТПФ; для импульсных нагрузок до 500-600 °C — тоже ТПФ.

Что мы делаем из ТПФ и ТПМ на ЧПУ

Термоупорный миканит обрабатывается аналогично слюдопласту коллекторному, но требует более стойкого инструмента — твердосплавного или с алмазным напылением. Скорость подачи на 30-40% ниже, чтобы не перегреть фрезу при контакте с фосфатным связующим (оно абразивно в зоне резания).

Типовые изделия:

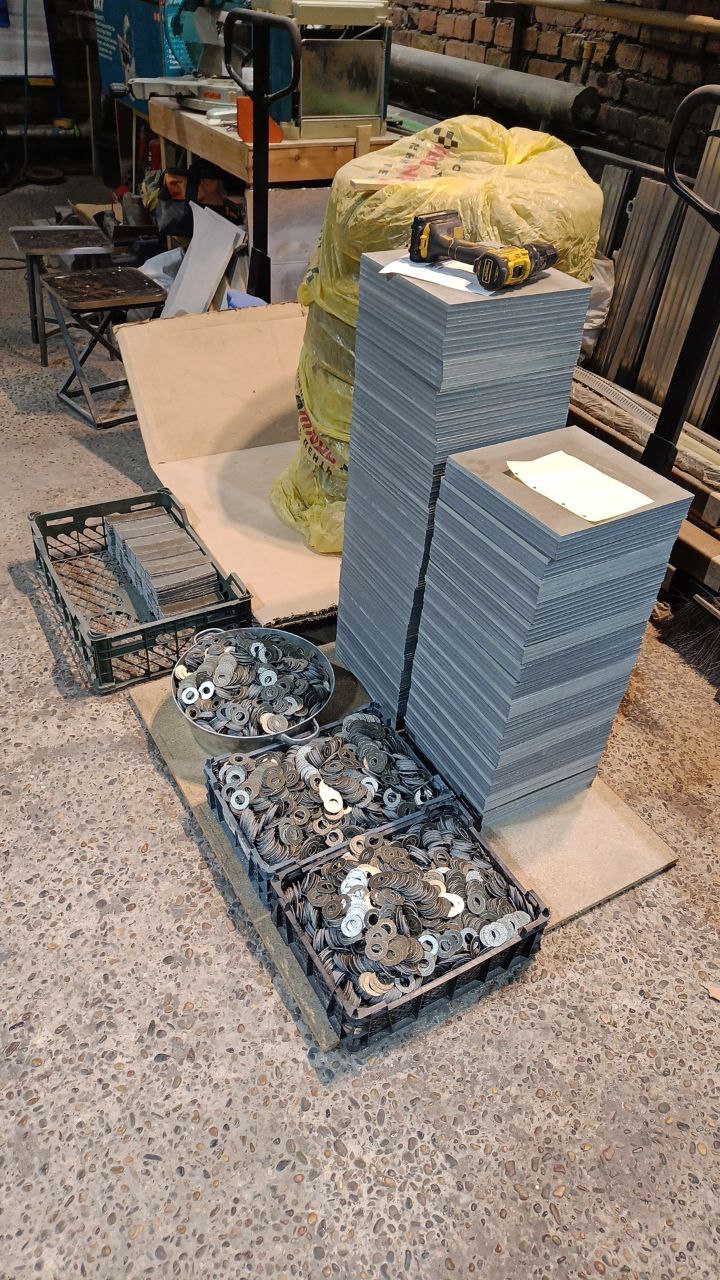

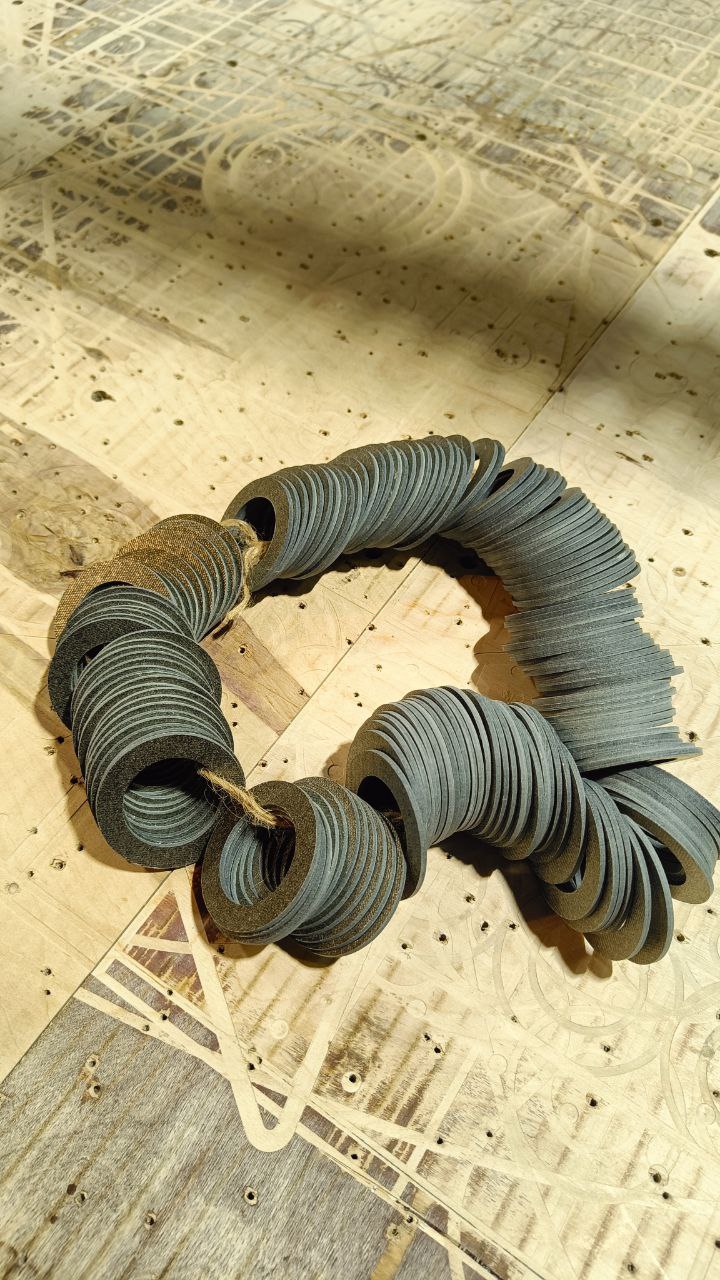

— Прокладки и шайбы под крепёжные элементы в горячих узлах. Толщины 1,5-5 мм, форма прямоугольная или круглая с отверстиями. Допуск по толщине ±0,05 мм для класса 1, ±0,2 мм для класса 2.
— Изоляторы шинопровода в высокотемпературных коммутаторах. Прямоугольные пластины 100-200 мм с резьбовыми отверстиями М6-М12 для крепления к корпусу.
— Корпусные элементы нагревательных приборов: пластины основания, крышки, экранирующие перегородки. Здесь ТПФ конкурирует с керамикой — выигрывает по обрабатываемости, проигрывает по максимальной температуре.
— Каркасы катушек индукционных печей: обоймы, защитные пластины, изоляция выводов. Применяется при 400-500 °C, где обычный миканит уже выгорает.

Нарезание резьбы — стандарт 7H, минимальный диаметр М5. Минимальная толщина под сквозную резьбу 4 мм для ТПФ, 5 мм для ТПМ. Внешняя резьба — только М6 и крупнее, по предварительному согласованию.

Чем термоупорный лучше керамики для нагревательных приборов

Керамика держит более высокие температуры (до 1500-1600 °C для глинозёма), но ломается при ударе и не обрабатывается после обжига. Термоупорный миканит — пластичный изолятор, который можно фрезеровать, точить и сверлить как пластик средней твёрдости. Это даёт три практических преимущества для производителя нагревательного оборудования:

Первое — короткие сроки на нестандартные детали. Керамика по чертежу — 4-6 недель, нужно делать форму, обжигать, шлифовать. Термоупорный — 3-14 дней по нашему ТУ-029. На опытные образцы и малые серии разница принципиальная.

Второе — устойчивость к удару при сборке. Керамика на сборке часто бьётся об металлические шины и крепёж — процент отбраковки 5-10%. Термоупорный миканит таких потерь не даёт: его можно ронять с метровой высоты на бетон без появления трещин.

Третье — модернизация существующего оборудования. Если в печи уже стоят керамические изоляторы и нужна замена — переход на термоупорный миканит даёт ту же изоляцию, но с возможностью подгонки на месте: можно подточить кромки, рассверлить отверстие на 0,5 мм без отправки в керамическую мастерскую.

Граница применимости: термоупорный миканит не идёт выше 500 °C длительно. Для печей с рабочей температурой 700-800 °C — переходим на микалекс; выше 800 °C — на керамику.
