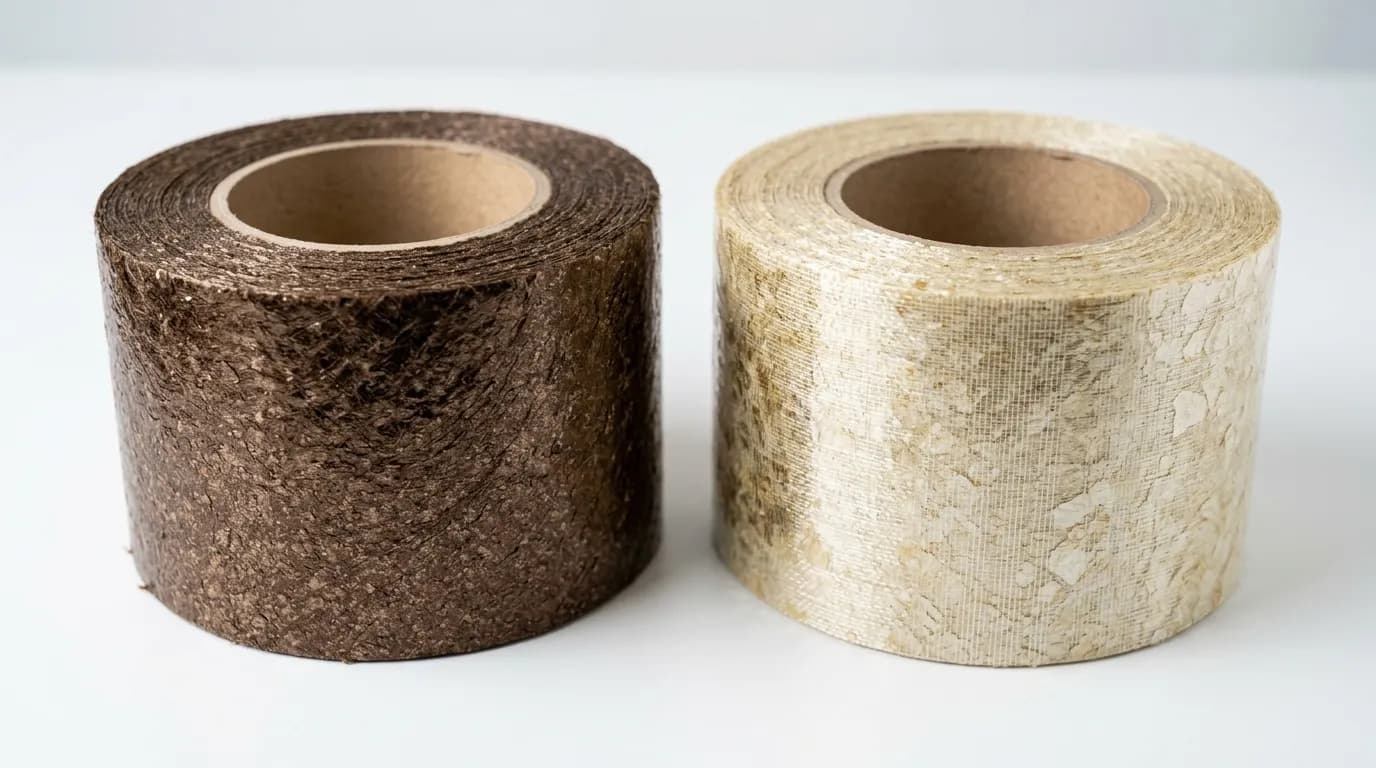

Элмикатерм: применение слюдинитовых лент в системах изоляции
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Элмикатерм 524019 и 524099 — импортные слюдинитовые ленты для систем изоляции генераторов; отечественные аналоги — ЛСЭП-934 (класс H) и ЛСК-110 (класс H). По техническим характеристикам материалы сопоставимы, разница — в доступности и цене.
Элмикатерм 524019 и 524099 — отечественные слюдинитовые ленты российского производства, разработанные как импортозамещающая альтернатива зарубежным системам изоляции. Применяются совместно или взаимозаменяемо с лентами ЛСЭП-934 и ЛСК-110. Применяются в системах изоляции класса H (180 °C) для корпусной и витковой изоляции высоковольтных электрических машин. Элмикатерм выпускается в России с 1990-х годов и закрепился в ремонтной практике крупных электроремонтных заводов.
Конструкция лент Элмикатерм
| Параметр | Элмикатерм 524019 | Элмикатерм 524099 |
|---|---|---|
| Конструкция | Слюдяная бумага + стеклоткань + ПЭТ-плёнка | Слюдяная бумага + стеклоткань × 2 (двустороннее армирование) |
| Класс нагревостойкости | H (180 °C) | H (180 °C) |
| Толщина, мм | 0,13–0,17 | 0,15–0,20 |
| Ширина, мм | 15–40 | 15–40 |
| Электропрочность, кВ/мм | 30–40 | 25–35 |
| Прочность на разрыв, Н/см | ≥ 40 | ≥ 60 |
| Стандарт | ТУ | |
524019 — трёхслойная конструкция с плёнкой ПЭТ (полиэтилентерефталат). Плёнка работает как технологический барьер: при намотке катушки не даёт компаунду проникать в ленту преждевременно, обеспечивая равномерную пропитку на этапе VPI. 524099 — двустороннее армирование стеклотканью без плёнки, выше механическая прочность, лучше подходит для пропитки окунанием.
Области применения Элмикатерм
Корпусная изоляция генераторов
Основное применение Элмикатерм — корпусная изоляция стержней обмоток турбогенераторов серии ТФ, ТВФ мощностью от 25 МВт. Лента наматывается на стержень с 50%-ным перекрытием в 6–12 слоёв (в зависимости от напряжения). Суммарная толщина корпусной изоляции для генератора 10,5 кВ — 2,5–3,5 мм.
Типичная система: Элмикатерм 524019 + эпоксидный компаунд КП-303Н (или Damisol 3471). Отверждение: 155–165 °C, 10–16 часов. Эта комбинация обеспечивает электропрочность готовой изоляции 3,0–4,0 кВ/мм.
Витковая изоляция высоковольтных двигателей
Для катушечных обмоток двигателей 6–10 кВ Элмикатерм применяют в 2–4 слоя на каждую катушечную сторону. Лента шириной 20–25 мм наматывается вполнахлёста. Электропрочность витковой изоляции после пропитки — 20–30 кВ/мм, что достаточно для межвиткового напряжения 50–200 В.
Система изоляции «Монолит-2»
Монолит-2 — российская система изоляции для высоковольтных электрических машин. Включает:
- Основная лента — Элмикатерм 524019 или отечественный аналог ЛСЭП-934-ТПл
- Компаунд — эпоксидный КП-303Н (вязкость 15–25 Па·с при 40 °C)
- Технология — вакуумно-нагнетательная пропитка (VPI): вакуум 1–5 мбар → заливка → давление 3–6 бар → отверждение 160 °C / 10–16 ч
Система Монолит-2 с Элмикатерм обеспечивает ресурс изоляции 25–30 лет при соблюдении теплового режима. Применяется на генераторах ЛЭМЗ, «Силовых машинах», «Электросилы».
Ремонт импортных машин
Элмикатерм применяется при ремонте импортных генераторов и двигателей ABB, Siemens, WEG, Nidec. Лента изготавливается по ТУ российского производителя и сопоставима по параметрам с зарубежными аналогами: та же слюдяная бумага класса R-MF-3B, допуски на толщину ±0,01 мм, идентичный температурный класс.
При ремонте отечественных машин Элмикатерм заменяется на ЛСЭП-934 без изменения технологии. Обратная замена (ЛСЭП → Элмикатерм) допустима для любого оборудования.
Сравнение Элмикатерм с ЛСЭП-934 и ЛСК-110
| Параметр | Элмикатерм 524019 | ЛСЭП-934-ТПл | ЛСК-110-ТПл |
|---|---|---|---|
| Электропрочность, кВ/мм | 30–40 | 35–48 | 30–40 |
| Толщина, мм | 0,13–0,17 | 0,09–0,14 | 0,10–0,15 |
| Класс нагревостойкости | H (180 °C) | F (155 °C) | F (155 °C) |
| Совместимость с VPI | Да | Да | Да |
| Прочность на разрыв, Н/см | ≥ 40 | ≥ 35 | ≥ 30 |
| Сертификация | IEC 60371, CE | ТУ РФ | ТУ РФ |
| Допуск на толщину, мм | ±0,01 | ±0,02 | ±0,02 |
| Средняя цена (отн.) | 1,5–2,0× | 1,0× | 0,9× |
По электрическим параметрам отечественные ленты не уступают Элмикатерм, а ЛСЭП-934 даже превосходит по электропрочности (до 48 кВ/мм). Преимущества импорта — европейская сертификация для экспортного оборудования, более жёсткий допуск на толщину и стабильность партий.
Технология намотки Элмикатерм
Правильная намотка — ключ к долговечности изоляции. Основные параметры:
| Параметр | Корпусная изоляция (6–10 кВ) | Витковая изоляция |
|---|---|---|
| Ширина ленты, мм | 20–35 | 15–25 |
| Перекрытие, % | 50 (вполнахлёста) | 50 |
| Количество слоёв | 6–12 (расчёт по напряжению) | 2–4 |
| Натяжение, Н | 8–15 | 5–10 |
| Направление намотки | Чередование по слоям | Одностороннее |
При намотке критично избегать складок и воздушных карманов. Каждая складка — потенциальное место частичного разряда, который за 1–3 года разрушит изоляцию изнутри. Для контроля качества намотки используют высоковольтное испытание после каждых 3–4 слоёв (0,5 Uисп).
Условия хранения и срок годности
Элмикатерм чувствителен к условиям хранения. Основные требования:
- Температура — 10–25 °C (не допускать замораживания)
- Влажность — не более 65% (при повышенной влажности лента набирает воду, электропрочность падает на 20–30%)
- Упаковка — герметичная полиэтиленовая, хранить в заводской упаковке до начала использования
- Срок хранения — 12 месяцев от даты производства
- Перед использованием — визуальный контроль: отсутствие расслоений, пятен, механических повреждений
Если лента хранилась более 12 месяцев или при нарушении условий — провести испытание электропрочности на образце. Норма — не менее 25 кВ/мм. При значении ниже — лента непригодна для корпусной изоляции, но может использоваться для менее ответственных целей (бандажировка, прокладки).
Выбор между Элмикатерм и ЛСЭП-934/ЛСК-110: критерии
Выбор между Элмикатерм и другими российскими лентами (ЛСЭП-934, ЛСК-110) — практический, по системе изоляции и цене:
- Системы изоляции «Монолит-2» и аналоги — Элмикатерм 524019 как штатная лента, остальные ленты — по согласованию с разработчиком системы.
- Ремонт импортных машин — Элмикатерм или ЛСЭП-934. Оба варианта допустимы, ЛСЭП обычно дешевле на 40–50%.
- Ремонт отечественных машин — ЛСЭП-934 или ЛСК-110. Элмикатерм экономически нецелесообразен.
- Новое производство высоковольтных машин — Элмикатерм 524019 (основная лента) + компаунд КП-303Н, как штатная система класса F.
Подробнее о стратегии импортозамещения слюдяных материалов — в статье «Импортозамещение слюдоизоляции».
Часто задаваемые вопросы
Можно ли заменить Элмикатерм на ЛСЭП-934?
Да, для отечественных машин ЛСЭП-934 — полноценная замена с электропрочностью 35–48 кВ/мм (выше, чем у Элмикатерм). Для импортного оборудования с требованием IEC-сертификации — уточните у заказчика допустимость замены.
Какой компаунд использовать с Элмикатерм?
КП-303Н (отечественный, класс F) или Damisol 3471 (импортный). Режим отверждения: 155–165 °C, 10–16 часов. Вязкость компаунда при заливке — 15–25 Па·с (40 °C). Слишком вязкий компаунд не пропитает ленту, слишком жидкий — вытечет из катушки.
Чем Элмикатерм 524019 отличается от 524099?
524019 — с ПЭТ-плёнкой, оптимизирован для VPI (плёнка удерживает компаунд при намотке). 524099 — двустороннее армирование стеклотканью, выше механическая прочность, лучше для пропитки окунанием. Для большинства ремонтных задач выбирают 524019.
Какой срок службы изоляции из Элмикатерм?
При правильной технологии (VPI-пропитка, соблюдение теплового режима) — 25–30 лет. Критический фактор — качество пропитки: неполная пропитка сокращает ресурс в 2–3 раза из-за частичных разрядов в воздушных полостях.
Где купить Элмикатерм оптом?
ООО «ИзолитПром» поставляет Элмикатерм 524019 и 524099 со склада в Москве. Минимальная партия — от 1 рулона. Доставка по России за 3–7 рабочих дней. Для постоянных клиентов — накопительные скидки.
