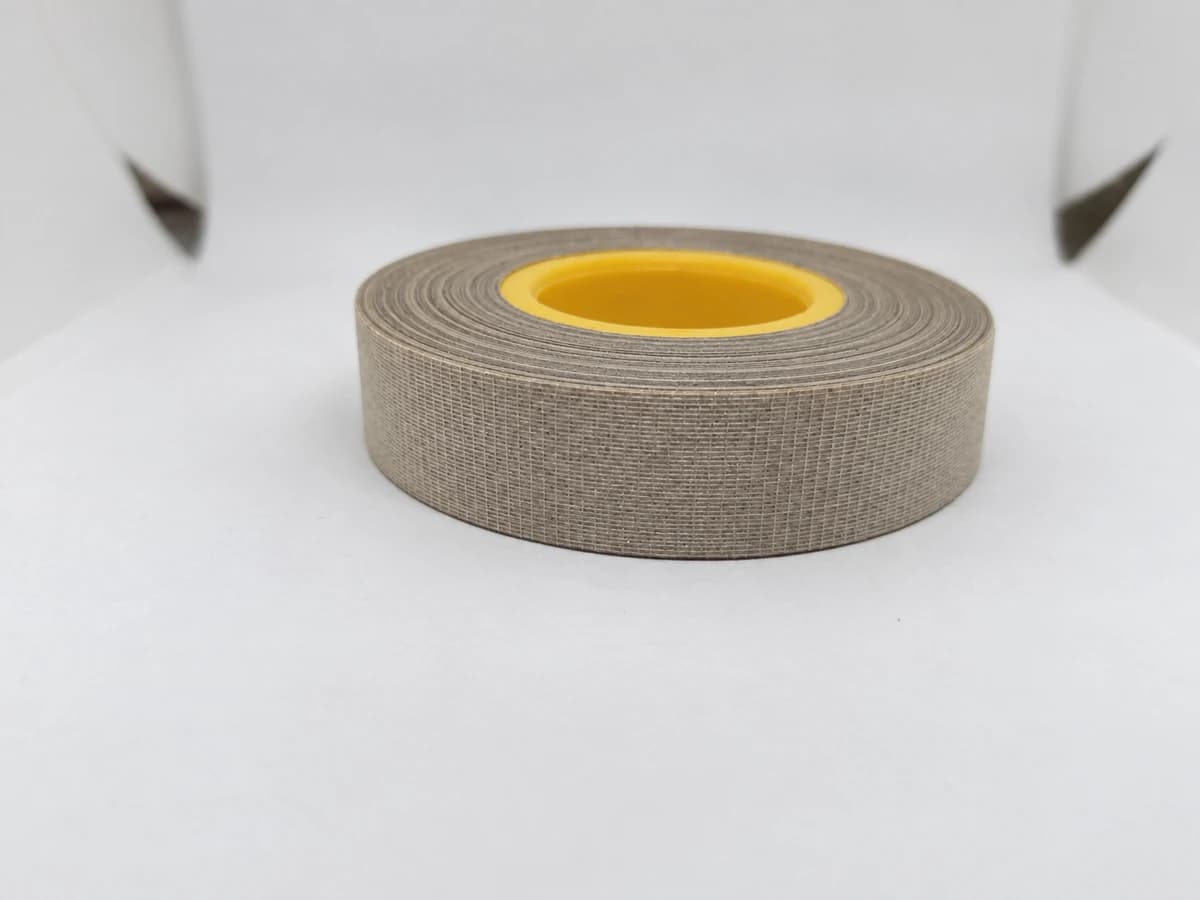

Лента стеклослюдинитовая Элмикатерм 52409 — предварительно пропитанная электроизоляционная лента на основе мусковитовой слюдяной бумаги (стандартный слюдинит) с односторонним стеклотканевым армированием и эпоксидным связующим, класс нагревостойкости F (155 °C) по ГОСТ 8865-93. Назначение — корпусная изоляция крупных электрических машин с напряжением до 24 кВ: турбогенераторов, гидрогенераторов, синхронных компенсаторов, мощных промышленных двигателей 6–10 кВ. По системе кодировки серии Элмикатерм цифра «2» во второй позиции индекса 52409 означает мусковитовую бумагу — это и есть главный конструктивный признак, отличающий 52409 от «парной» марки 55409 (тип «5» — флогопит).

Главное практическое преимущество 52409 в линейке Элмикатерм — низкий тангенс угла диэлектрических потерь при рабочей температуре. Для электротехнического материаловеда tg δ при 155 °C — это не справочный показатель, а прямой эквивалент тепловых потерь в изоляции при работе обмотки. У 52409 этот параметр нормирован «не более 0,09», что в три раза меньше, чем у флогопитовой 55409 (0,25) при идентичной геометрии и связующем. Это означает, что при тех же 24 кВ номинала и той же температуре обмотки 130–155 °C внутри корпусной изоляции выделяется в три раза меньше тепла — что критически важно для машин с длительной полной нагрузкой, где обмотка работает в номинальном режиме месяцами или годами без снижения мощности.

⚡ Ключевая разница 52409 и 55409: оба варианта — лента класса F с одним и тем же ТУ, одной и той же геометрией ролика и одним эпоксидным связующим. Но мусковит в 52409 даёт tg δ при 155 °C ≤ 0,09 против 0,25 у флогопитовой 55409 — почти трёхкратная разница в диэлектрических потерях. Если конструкция машины предполагает длительную работу при максимальной разрешённой температуре класса F (140–155 °C) и ставит во главу угла КПД и температурный запас обмотки — 52409 даёт измеримый выигрыш по сравнению с 55409. Если же приоритет — устойчивость к локальным пиковым перегревам выше 200 °C (флогопит держит до 800 °C, мусковит — до 525 °C) — выбор смещается в пользу 55409.

Что означает индекс 52409

Маркировка «Элмикатерм 52409» состоит из имени серии и пятизначного цифрового кода. Имя серии «Элмикатерм» — это устоявшийся технический индекс линейки слюдинитовых и стеклослюдинитовых лент классов F, H и до 220 °C на рынке электроизоляционных материалов СНГ. Под этим именем выпускается восемь марок с разной геометрией подложек, разными типами связующего и разными классами нагревостойкости. Числовой код 52409 расшифровывается так:

• 5 (первая) — серийная группа лент с эпоксидным связующим. Группы с цифрой «2» в этой позиции — эпоксидно-полиэфирные (524-серия); с «1» — полиэфирные; с «5» — кремнийорганические для 220 °C.
• 2 (вторая) — тип слюдяной бумаги: мусковит (калиевая слюда KAl₂AlSi₃O₁₀(OH)₂) — стандартный слюдинит. Цифра «5» в той же позиции (например, у 55409) означает флогопит — магнезиальную слюду повышенной термостойкости.
• 4 — класс нагревостойкости F (155 °C) по ГОСТ 8865-93.
• 0 — индекс конструкции подложек: одна стеклоткань, без полимерной плёнки. Сравните с «019» в 524019 (стеклоткань + ПЭТФ-плёнка) или «029» в 529029 (стеклоткань + полиимидная плёнка).
• 9 — внутренний индекс варианта рецептуры (в открытых документах не расшифрован детально; в каталоге фигурирует как «вариант с повышенным содержанием связующего» — у 52409 связующего на той же толщине больше, чем у 55409).

Группа «524» в номенклатуре Элмикатерм — массовые ленты класса F с мусковитовой бумагой (524019, 524099); группа «552-554» — крупногабаритные ленты для машин высокого напряжения (52409, 52409-3, 55409). 52409 относится к «крупногабаритной» группе, оптимизированной для генераторного сегмента 6–24 кВ, а не для массовых низковольтных применений.

Место Элмикатерм 52409 в ряду модификаций серии

В серии существуют три родственные ленты с одинаковым ТУ и близким конструктивом, но с принципиальными отличиями по типу слюды и наличию разделительной плёнки. Сравнение помогает выбрать правильное исполнение под конкретное применение:

Параметр	Элмикатерм 52409 (этот раздел)	Элмикатерм 55409	Элмикатерм 52409-3
Тип слюдяной бумаги	Мусковит (тип «2»)	Флогопит (тип «5»)	Мусковит (тип «2»)
Связующее	Эпоксидное	Эпоксидное	Эпоксидное
Класс / температура	F / 155 °C	F / 155 °C	F / 155 °C
Толщины, мм	0,14; 0,18 (2 позиции)	0,14; 0,16; 0,18 (3 позиции)	0,18 (1 позиция)
Эл. прочность, кВ/мм	≥ 25	≥ 25	≥ 25
Прочность на разрыв, Н/см	≥ 150	≥ 150	≥ 150
tg δ при 155 °C, не более	0,09	0,25	0,09
Связующее на 0,18 мм, г/м²	92 ±20	92 ±20	102 ±20 (больше)
Связующее на 0,14 мм, г/м²	72 ±14	62 ±10	—
Разделительная плёнка в ролике	Нет	Нет	Есть
Срок хранения 15–35 °C	3 мес	3 мес	3 мес
Главное преимущество	Низкие диэлектрические потери при нагреве, КПД обмотки	Термостойкость пиковых нагревов	Удобство автомата, производительность намотки

У 52409 на толщине 0,14 мм связующего больше, чем у 55409 (72 ±14 против 62 ±10 г/м²) — это конструктивная особенность, связанная с разной поверхностью мусковитовой и флогопитовой бумаги. Мусковит имеет более гладкую поверхность чешуек, что требует больше связующего для надёжной адгезии стеклоткани и обеспечения герметичности слоя. У флогопита поверхность чешуек более шероховатая, и связующее «садится» прочнее даже при меньшем количестве. Различие не влияет на электрические характеристики ленты — пробивное у обеих 25 кВ/мм — но даёт чуть бóльшую массу ленты на ролике у 52409 при той же длине.

Связь с 52409-3: суффикс «-3» означает вариант поставки с разделительной плёнкой в ролике. Разделительная плёнка размещается между витками ленты в ролике — она нужна для облегчения механизированной размотки на лентоизолировочном автомате при высокой скорости (1,0–1,5 м/с), где из-за активного эпоксидного связующего лента может слипаться при разматывании. У 52409 (без «-3») разделительной плёнки нет, и при автоматической размотке нужно либо снижать скорость, либо обеспечивать дополнительный нагрев ролика для размягчения связующего перед размоткой. 52409-3 поставляется только в одной толщине 0,18 мм с увеличенным количеством связующего (102 г/м² против 92 у 52409) — это компенсирует расход связующего на разделительную плёнку.

Технические характеристики Элмикатерм 52409

Тип слюдяной бумаги	Мусковит (калиевая слюда KAl₂AlSi₃O₁₀(OH)₂), щипаная; тип «2» по системе кодификации Элмикатерм
Поверхностная плотность бумаги	85±5 г/м² (0,14 мм) / 120±6 г/м² (0,18 мм)
Подложка с одной стороны	Стеклоткань 33±3 г/м² по ГОСТ 19170-73 — для обеих толщин одинакова
Подложка с другой стороны	Отсутствует — лента односторонне армированная, с открытой слюдяной поверхностью под пропитку
Связующее	Эпоксидное, 72±14 г/м² (0,14 мм) / 92±20 г/м² (0,18 мм). Тип «жёсткое», ускоренного отверждения; в холодном состоянии лента малопластична
Массовая доля летучих, не более	1,5 %
Текучесть связующего	40–70 % (при стандартном испытании по сжатию между плоскими нагретыми пластинами)
Тангенс угла диэлектрических потерь, исходное состояние	≤ 0,02
Тангенс угла диэлектрических потерь при 155 °C	≤ 0,09 — ниже, чем у флогопитовой 55409 (0,25); следствие применения мусковита, у которого собственный tg δ при нагреве заметно ниже
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Электрическая прочность средняя	≥ 25 кВ/мм для всех толщин (см. таблицу ниже)
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия (отличие от серии 524 с её фиксированным 3,5 кВ)
Удельная разрушающая нагрузка при растяжении	≥ 150 Н/см для обеих толщин
Поверхностная плотность ленты	195±25 г/м² (0,14 мм) / 250±25 г/м² (0,18 мм)
Режим отверждения связующего	8–10 часов при 160 °C
Способ намотки	Только механизированная (на лентоизолировочных станках) с непрерывным разогревом ленты при 50–70 °C; ручная намотка не рекомендуется из-за жёсткости связующего в холодном состоянии
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм, втулка ⌀ (36±1) мм, по запросу — рулоны; ширина типового ряда 15, 20, 25, 30, 35 мм; нестандартные ширины — по согласованию

Источник нормативных значений — ТУ предприятия на ленту Элмикатерм 52409 и сводная таблица технических характеристик из каталога серии Элмикатерм. Удельное объёмное и поверхностное сопротивление в ТУ не нормируются — ключевыми параметрами выбраны электрическая прочность, разрушающая нагрузка и tg δ при рабочей температуре. По запросу заказчика выдаётся справка о значениях ρv и ρs из приёмо-сдаточных протоколов производителя.

Условное обозначение Элмикатерм 52409 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ. Для проектной документации генераторов и крупных электрических машин допускаются варианты записи:

Толщина 0,14 мм, ширина ролика 25 мм	Лента Элмикатерм 52409 0,14×25 ТУ предприятия
Толщина 0,18 мм, ширина 30 мм	Лента Элмикатерм 52409 0,18×30 ТУ предприятия
Толщина 0,18 мм, ширина 35 мм для крупного турбогенератора	Лента Элмикатерм 52409 0,18×35 ТУ предприятия
Нестандартная ширина 40 мм по чертежу	Лента Элмикатерм 52409 0,18×40 ТУ предприятия по черт. № __

При заказе указывайте также количество роликов и желаемую длину намотки на ролик. Для генераторного применения важны точные данные по диаметру ролика (по умолчанию ⌀100 мм) и втулки (по умолчанию ⌀36 мм) — это влияет на согласование с автоматом лентоизолировочного станка. Поскольку 52409 поставляется только в двух толщинах (0,14 и 0,18 мм), для промежуточной 0,16 мм рассмотрите 55409 — она также мусковит-совместима по применению, но имеет третью толщину в ассортименте.

Электрические и механические характеристики Элмикатерм 52409 по толщинам

В серии 524-554 ТУ предприятия задаёт электрическую прочность для каждой толщины единым значением (≥ 25 кВ/мм для всего ряда), а пробивное напряжение в отдельных точках не нормируется. Это типично для лент крупногабаритных применений: выбор толщины ведётся по необходимой суммарной толщине корпусной изоляции, а не по точечному пробою. Механические характеристики — также единое значение ≥ 150 Н/см для обеих толщин.

Толщина, мм	Эл. прочность кВ/мм, не менее	Прочность Н/см, не менее	Поверхн. плотность г/м²	Слюдяная бумага г/м²	Связующее г/м²
0,14 ±0,02	25	150	195 ±25	85 ±5	72 ±14
0,18 ±0,02	25	150	250 ±25	120 ±6	92 ±20

Источник — ТУ предприятия и сводная таблица каталога серии Элмикатерм. Видно: при росте толщины с 0,14 до 0,18 мм пропорционально растут плотность слюдяной бумаги (85→120 г/м²) и количество связующего (72→92 г/м²); поверхностная плотность ленты уплотняется в ±25 г/м² (более узкий допуск, чем у 55409 ±40 на 0,18 мм) — это говорит о более стабильной геометрии ленты в производстве при использовании мусковитовой бумаги.

Сравнение с заменяемой ЛСЭН-526Т построчно по электрике, механике и тепловому поведению:

Параметр	Элмикатерм 52409	ЛСЭН-526Т	Выигрыш 52409
Эл. прочность, кВ/мм	25	22	+14 %
Прочность, Н/см	150	100	+50 %
Класс нагревостойкости	F (155 °C)	F (155 °C)	=
Тип слюды	Мусковит (тип «2»)	Слюдинит/мусковит	совместим
tg δ при 155 °C	0,09	обычно 0,15–0,20 (для лент на эпоксидном связующем 1979 г.)	~ в 2 раза меньше
Срок хранения 15–35 °C	3 мес	3 мес	=
Применение	Корпусная изоляция генераторов до 24 кВ	То же	=

Главные технические выигрыши 52409 над ЛСЭН-526Т — это +50 % к разрывной нагрузке (что критично для механизированной намотки на современных автоматах) и существенно более низкий tg δ при рабочей температуре. Низкий tg δ имеет прямое экономическое значение: для турбогенератора 200 МВт с КПД ~98,5 % разница диэлектрических потерь в корпусной изоляции на 0,1 %-пункта означает порядка 200 кВт постоянных потерь — это десятки тонн условного топлива в год, которые «уходят» в нагрев изоляции. Для машин длительной работы выбор ленты с низким tg δ окупается за один-два года эксплуатации.

Мусковит как материал слюдяной основы 52409

Мусковит — это калиевая слюда из ряда слоистых алюмосиликатов, химическая формула KAl₂AlSi₃O₁₀(OH)₂. Внешне отличается от флогопита бесцветностью или светло-зелёным оттенком (флогопит обычно желтоватый или коричневый из-за содержания магния и железа). По справочнику Корицкого Ю.В. (том 2, Энергоатомиздат, 1988, раздел 19), мусковит — наиболее распространённая в электротехнике слюда, освоенная в промышленных масштабах с конца XIX века. Её ключевые электрофизические преимущества:

• Низкие диэлектрические потери в широком диапазоне температур — у мусковита tg δ при 155 °C обычно 0,01–0,05 в собственном кристалле; в ленте после введения связующего и стеклоткани значение растёт до 0,07–0,12, но остаётся в разы меньше, чем у флогопита (0,15–0,30). Это и есть физическая основа того, почему 52409 нормирует tg δ при 155 °C на уровне 0,09, а 55409 на флогопите — 0,25.
• Высокая электрическая прочность собственно кристалла — 100–250 кВ/мм для тонких чешуек толщиной 25–50 мкм. Это даёт возможность построить ленту с высокой нормированной электрической прочностью без необходимости плёночного барьера.
• Прозрачность для электромагнитного излучения видимой и УФ-области — позволяет применять оптические методы контроля качества бумаги в производстве, что положительно сказывается на однородности геометрии.
• Стабильность кристаллической структуры до 525 °C длительно — выше этой температуры мусковит начинает терять конституционную воду с сопутствующим расслоением чешуек. Для класса F (155 °C) это запас 370 °C — более чем достаточно.

Уязвимость мусковита перед флогопитом — меньшая длительная допустимая температура (525 °C против 800 °C у флогопита). Это становится критичным только при пиковых, локальных и аварийных нагревах: если в процессе эксплуатации возможны короткие замыкания, нарушение охлаждения или другие условия, поднимающие температуру локального участка обмотки выше 500 °C на минуты-часы — мусковит начнёт деградировать раньше, чем флогопит. В нормальных условиях класса F (155 °C) такие пики маловероятны.

⚡ Главный практический вывод по выбору 52409 vs 55409: 52409 предпочтительнее для машин с длительной работой при стабильной номинальной температуре 130–145 °C (базовые турбогенераторы ТЭЦ, машины базовой нагрузки энергосистем); 55409 предпочтительнее для машин с переменной нагрузкой и риском пиковых нагревов 200+ °C (гидрогенераторы со сбросами/набросами, синхронные компенсаторы, машины аварийного резерва, машины при ненадёжном охлаждении). Большинство турбогенераторов крупных ТЭЦ — это первый сценарий, где 52409 даёт измеримый выигрыш по КПД и сроку службы изоляции.

Мусковитовая основа 52409 особенно ценна для следующих сценариев:

• Турбогенераторы крупных ТЭЦ с круглосуточной работой в номинальном режиме (приоритет — низкие тепловые потери в изоляции, высокий КПД)
• Синхронные машины с длительным режимом полной мощности (компенсаторы, генераторы базовой нагрузки)
• Высоковольтные двигатели 6–10 кВ для приводов крупных насосов и компрессоров с непрерывной работой
• Применения, где требуется низкий уровень частичных разрядов в изоляции (мусковит даёт более однородную структуру слюдяных чешуек с меньшим количеством локальных дефектов)

Класс нагревостойкости F по ГОСТ 8865-93

Класс F по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — длительная допустимая рабочая температура 155 °C. Для ленты Элмикатерм 52409 ограничивающим элементом класса является эпоксидное связующее: сама мусковитовая бумага термостойка значительно выше (длительно до 525 °C); стеклоткань выдерживает 500–600 °C; обе подложки не лимитируют ленту в целом. Связующее же при превышении 155 °C начинает медленно деградировать с потерей механических и электрических свойств.

Что произойдёт при длительной эксплуатации выше 155 °C? Эпоксидное связующее в составе 52409 — «жёсткое», ускоренного отверждения; при 175–195 °C начинается ускоренная термодеструкция: появляются микротрещины в адгезионных слоях между слюдой и стеклотканью, теряется монолитность изоляции, электрическая прочность падает на 25–40 % от паспортной за 1500–3000 часов работы. Существенно более коварное последствие — рост tg δ: при перегреве на 15–25 °C tg δ при 155 °C может увеличиться с 0,09 до 0,15–0,20, что само по себе ускоряет дальнейший разогрев изоляции в результате обратной связи (тепловой пробой). Для 52409 эта проблема особенно актуальна, поскольку изначально низкий tg δ — основное преимущество марки; терять его при перегреве — значит терять смысл выбора 52409 над 55409.

Для применений, требующих длительной работы выше 155 °C, переходят на ленту класса H. В номенклатуре Элмикатерм аналогом 52409 в более высоком классе можно условно считать 529099 — двусторонне армированная мусковитовая лента класса H (180 °C) с эпоксидным связующим. У 529099 срок хранения такой же 3 месяца, толщины 0,11–0,17 мм (нет 0,18 мм, что ограничивает применение в самых высоковольтных машинах 24 кВ), но класс на 25 °C выше. Если в проекте машины планируется длительная работа при 165–180 °C — однозначно 529099; для 155 °C достаточно 52409 как более экономичного и совместимого с типовыми пропиточными системами класса F.

Отраслевые применения Элмикатерм 52409

Корпусная изоляция статорных обмоток турбогенераторов 6,3–24 кВ базовой нагрузки

Главное приоритетное применение Элмикатерм 52409 — корпусная изоляция стержневых обмоток турбогенераторов тепловых и атомных станций мощностью от 50 до 1200 МВт с напряжением статора 6,3; 10,5; 13,8; 15,75; 18; 20; 24 кВ, работающих в режиме базовой нагрузки энергосистемы. В таких машинах изоляция работает 24/7 на протяжении 4–7 лет между капитальными ремонтами, температура обмотки в номинальном режиме — 100–135 °C, в перегрузочных — до 155 °C. Низкий tg δ 52409 (0,09 при 155 °C) даёт уменьшение тепловых потерь в корпусной изоляции на 30–60 % по сравнению с лентами с tg δ 0,15–0,25 при том же напряжении и геометрии.

Толщина 0,18 мм — основная для стержней высоковольтных турбогенераторов; намотка идёт в 6–10 слоёв с перекрытием 50 % для получения суммарной толщины корпусной изоляции 1,8–3,0 мм. Конкретные семейства турбогенераторов, для которых исторически применялась стеклослюдинитовая лента похожего класса — серии ТВВ (с водородно-водяным охлаждением), ТГВ (с водородным), ТВФ (с воздушным форсированным). Применение в этих сериях стандартизировано отраслевыми инструкциями по производству корпусной изоляции стержневых обмоток.

Корпусная изоляция статорных обмоток гидрогенераторов 6–24 кВ

Гидрогенераторы крупных гидроэлектростанций отличаются от турбогенераторов значительно большим диаметром статора (до 20 м у крупных машин), вертикальным расположением вала и более низкой частотой вращения. Тепловой режим у гидрогенераторов более стабильный (нет резких пусков с нулевой температуры до номинала за минуты, как у турбогенераторов на «холодном» пуске), но обмотка тоже работает при температуре 100–145 °C длительно. Низкий tg δ 52409 здесь так же ценен, как и в турбогенераторах — особенно для машин ГЭС базовой выработки, работающих с минимальным числом остановов.

Для машин с регулировочной задачей (гидрогенераторы пиковой выработки с частыми сбросами/набросами нагрузки) более подходит 55409 — флогопит лучше переносит температурные пики. Однако для базовых ГЭС с равномерной нагрузкой 52409 даёт измеримый выигрыш по КПД.

Синхронные компенсаторы и крупные двигатели длительной нагрузки

Синхронные компенсаторы крупных подстанций ВН — машины, работающие на холостом ходу и компенсирующие реактивную мощность сетей высокого напряжения. Их роторы и статоры конструктивно близки к гидрогенераторам, напряжения статора — 6,3–18 кВ. Для синхронных компенсаторов с длительной работой в номинальном режиме приоритетен низкий tg δ — 52409 здесь предпочтителен.

Крупные асинхронные и синхронные двигатели для приводов мощных компрессоров на газоперекачивающих станциях, насосов магистральных нефтепроводов, мельниц, дробилок мощностью от 1 до 10 МВт, работающие на 6 и 10 кВ, при непрерывной нагрузке также выигрывают от низкого tg δ 52409. Типичные толщины — 0,14 для 6 кВ и 0,18 мм для 10 кВ; число слоёв — 4–7 с перекрытием 50 %.

Восстановление изоляции при капитальном ремонте генераторов

Существенная доля поставок 52409 идёт на ремонтные работы — перемотку статорных обмоток турбо- и гидрогенераторов после выработки ресурса исходной изоляции. При капитальном ремонте старые стержни демонтируются, изоляция полностью удаляется, медные шины переизолируются заново. 52409 здесь — типовой выбор, особенно если исходно машина была собрана с лентой ЛСЭН-526Т: переход на 52409 даёт повышение электрической прочности, разрывной нагрузки и снижение tg δ (что положительно сказывается на тепловом режиме обмотки) без переработки технологии и конструкции стержня.

Высоковольтные двигатели для опасных производств с непрерывной работой

В нефтехимии и металлургии работают мощные высоковольтные двигатели в составе печных агрегатов, прокатных линий, компрессорных установок на химзаводах. Длительная непрерывная работа — норма (3–4 месяца до планового останова). В этих условиях низкий tg δ 52409 окупается за счёт экономии электроэнергии и более стабильного теплового режима двигателя. Для двигателей класса F с длительной работой 52409 даёт лучший результат, чем 55409, при той же стоимости и геометрии.

Технология намотки и отверждения Элмикатерм 52409

Лента Элмикатерм 52409 имеет жёсткое эпоксидное связующее, которое в холодном состоянии (комнатная температура) затрудняет ручную намотку — лента малопластична и с трудом ложится плотно. Поэтому для 52409 рекомендуется только механизированная намотка на лентоизолировочных станках с обязательным предварительным разогревом ленты до 50–70 °C. При нагреве в указанном диапазоне эпоксидное связующее размягчается, лента становится пластичной, легко принимает форму намотки, плотно прилегает к меди стержня и к предыдущему слою. Возврат температуры к комнатной после намотки — связующее снова становится жёстким, что фиксирует геометрию намотки до пропитки и термического отверждения.

⚠️ Ручная намотка 52409 без подогрева не запрещена прямо ТУ, но не рекомендуется. На практике она ведёт к: (1) образованию складок и неровностей в укладке из-за упругого «отскока» жёсткой ленты; (2) повышенному риску разрыва ленты на сложных переходах (углы лобовых частей, выходы из пазов); (3) недостаточному уплотнению слоёв с возможным образованием воздушных полостей, которые при последующей пропитке плохо заполняются лаком. Если нет лентоизолировочного станка — рассмотрите замену 52409 на 524019 или ЛСЭП-934-ТПл, которые рассчитаны на ручную работу при комнатной температуре.

Параметры механизированной намотки 52409:

• Скорость намотки — 0,3–0,8 м/с в зависимости от диаметра стержня и сложности геометрии лобовой части. Для 52409 (без разделительной плёнки) скорость выше 1,0 м/с не рекомендуется — при высокой скорости ролик греется от трения и связующее может «садиться» в местах ускоренной размотки
• Натяжение ленты — 80–130 Н/см (запас по разрыву от паспортной 150 Н/см — 15–45 %)
• Перекрытие — стандартное 50 % (полуперекрытие); на лобовых частях допускается локальное усиление до 67 % (треть-перекрытие) для дополнительной защиты от скользящих разрядов и краевых эффектов
• Нагрев ленты в зоне намотки — 50–70 °C с помощью встроенных в станок инфракрасных нагревателей или подогревом стержня перед началом намотки
• Контроль геометрии — толщина уложенной изоляции замеряется через каждые 50–100 мм длины стержня для выявления дефектов и пропущенных перекрытий

Если в производстве требуется высокая скорость намотки (более 1,0 м/с) — рассмотрите модификацию 52409-3 с разделительной плёнкой в ролике. Разделительная плёнка предотвращает слипание витков ленты при размотке на высоких скоростях; единственная толщина 52409-3 — 0,18 мм. Для 0,14 мм такого варианта нет, и при намотке 52409 0,14 мм скорость должна быть 0,3–0,5 м/с.

Режим отверждения готовой обмотки с уложенной 52409 — 8–10 часов при температуре 160 °C. Это типовой режим для эпоксидных связующих класса F. Отверждение проводится в сушильной печи или индукционной камере; для крупных стержневых обмоток гидрогенераторов диаметром более 4 м используются специализированные тоннельные печи с равномерным распределением температуры по всей длине стержня. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

На стадии отверждения эпоксидный компаунд связующего переходит из вязко-пластичного состояния в твёрдое сшитое и образует монолитную изоляцию между слоями ленты, между лентой и медью стержня. Для 52409 это особенно критично: низкий tg δ (0,09 при 155 °C) гарантируется именно после полного отверждения связующего; при недосушенной изоляции tg δ может оказаться заметно выше — что нивелирует преимущество марки.

Как выбрать толщину Элмикатерм 52409 под рабочее напряжение генератора

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — суммарное пробивное напряжение многослойной корпусной изоляции с учётом числа слоёв и перекрытия, U_раб — рабочее напряжение между обмоткой и корпусом. Для пропиточных систем класса F с лентой 52409 в высоковольтном генераторном применении типичный коэффициент запаса — 3–4 для пропитанных систем после VPI и 5–7 для безпропиточных и для машин с особыми условиями эксплуатации.

Особенность 52409 — высокая нормированная электрическая прочность 25 кВ/мм при отсутствии нормирования пробивного напряжения в отдельных точках. Расчёт ведётся по средней электрической прочности слоя изоляции с учётом числа слоёв и эффекта суммирования. Для напряжения 24 кВ требуется суммарная толщина изоляции порядка 2,5–3,0 мм, что даёт 8–10 слоёв ленты 0,18 мм с полуперекрытием.

Практический алгоритм:

1. Определить рабочее напряжение между обмоткой и корпусом U_корп (равно фазному напряжению машины: для 24 кВ линейного — 24/√3 ≈ 13,9 кВ фазное)
2. Задать k_зап = 4 для общих условий; k_зап = 5 для машин с тяжёлым климатическим исполнением; k_зап = 3 для генераторов с устойчивым качеством пропитки и стабильной температурой обмотки
3. Вычислить требуемое суммарное пробивное слоя: U_сл = k_зап × U_раб
4. Подобрать толщину и число слоёв так, чтобы при намотке с полуперекрытием итоговое суммарное пробивное было не ниже U_сл. Каждый слой с полуперекрытием эффективно даёт 2 × t × E_пр

Пример расчёта корпусной изоляции для турбогенератора 15,75 кВ:

U_корп (фазное) = 15750 / √3 ≈ 9090 В
k_зап = 4 (стандартные условия машинного зала ТЭЦ) → U_сл = 36,4 кВ
Толщина 0,18 мм даёт E_пр = 25 кВ/мм → одиночный слой держит ≈ 4,5 кВ.
Восемь слоёв с полуперекрытием = 16 эффективных слоёв толщины × 0,18 мм × 25 кВ/мм = 72 кВ. Суммарная толщина изоляции ~ 2,9 мм. С учётом коэффициента использования прочности при многослойной намотке 0,5–0,7 итоговый запас составит k_зап ≈ 4 — соответствует норме.

Типовые решения по толщинам для разных напряжений генераторов с лентой 52409:

• 6,3 кВ — лента 0,14 мм в 4–5 слоёв с полуперекрытием (суммарная толщина изоляции 1,1–1,4 мм)
• 10,5 кВ — лента 0,14 мм в 5–7 слоёв (1,4–2,0 мм) или 0,18 мм в 4–5 слоёв (1,4–1,8 мм)
• 13,8 кВ — лента 0,18 мм в 6–8 слоёв (2,2–2,9 мм)
• 15,75 кВ — лента 0,18 мм в 7–9 слоёв (2,5–3,2 мм)
• 20–24 кВ — лента 0,18 мм в 9–12 слоёв (3,2–4,3 мм) с обязательным VPI и контролем монолитности изоляции

Для промежуточных задач, где нужна толщина 0,16 мм (например, для генераторов 13,8 кВ с тонким слоем изоляции) — у 52409 такой толщины нет. В этом случае рассматривается переход на флогопитовую 55409, у которой есть 0,16 мм. Если приоритет — низкий tg δ, используют 0,14 или 0,18 мм 52409 с пересчётом числа слоёв.

Конкретное число слоёв в каждой машине определяется конструкторской документацией изготовителя генератора и не может быть выведено только из электрического расчёта — учитываются также механические нагрузки на стержень при сборке, термические деформации, требования к собственной частоте колебаний обмотки и геометрия паза статора. Для 52409 рекомендуется округлять число слоёв в большую сторону для запаса по тепловому режиму — низкий tg δ позволяет работать с большим числом слоёв без перегрева.

Место Элмикатерм 52409 в номенклатуре слюдинитовых лент

В номенклатуре современных стеклослюдинитовых лент 52409 занимает положение «базовой мусковитовой ленты класса F с низким tg δ» для крупногабаритных машин. Это рабочая лошадка для турбогенераторов и гидрогенераторов базовой нагрузки, где приоритет — низкие диэлектрические потери и стабильный тепловой режим обмотки. По ключевым параметрам сравнение с родственными марками выглядит так:

Лента	Тип слюды	Связующее	Класс / °C	tg δ при 155 °C	Эл. прочн.	Применение
ЛСЭН-526Т	Слюдинит/мусковит	Эпоксидное	F / 155	0,15–0,20	22 кВ/мм	Корпусная изоляция генераторов (старая)
Элмикатерm 52409	Мусковит	Эпоксидное	F / 155	0,09	25 кВ/мм	То же, базовая нагрузка
Элмикатерм 55409	Флогопит	Эпоксидное	F / 155	0,25	25 кВ/мм	То же, переменная нагрузка
Элмикатерм 524099	Мусковит	Эпоксидно-полиэф.	F / 155	не норм.	15–29 кВ/мм	Двигатели и машины 6 кВ
Элмикатерм 529099	Мусковит	Эпоксидное	H / 180	не норм.	18–25 кВ/мм	Машины класса H

На фоне родственных марок 52409 выделяется уникальной комбинацией «мусковит + низкий tg δ + высокая электрическая прочность для крупногабаритных применений». Ни одна другая лента в линейке Элмикатерm не нормирует tg δ при 155 °C на таком же низком уровне (0,09); у 55409 — 0,25, у 524099 и 529099 параметр вообще не нормируется.

Ограничение 52409 — узкий ассортимент толщин (всего 0,14 и 0,18 мм). Если нужна 0,16 мм, выбор смещается в сторону 55409 (где 0,16 есть, но tg δ хуже) или комбинации 0,14 + дополнительный полуслой. Если применение допускает класс H (180 °C) и нужна более высокая электрическая прочность — рассматривают 529099 (хотя у неё другая конструкция — двусторонняя стеклоткань без плёнки).

Современные аналоги и замены Элмикатерм 52409

На отечественном рынке стеклослюдинитовых лент для крупногабаритных машин класса F представлены несколько марок с близкими характеристиками. Каждая со своими плюсами и минусами:

Марка	ТУ	Класс	Эл. прочн., кВ/мм	tg δ при 155 °C	Хранение	Тип слюды
Элмикатерм 52409	предприятия	F	25	0,09	3 / 6 мес	Мусковит
ЛСЭН-526Т	16-503.191-79	F	22	0,15–0,20	3 / 6 мес	Слюдинит/мусковит
Элмикатерм 55409	предприятия	F	25	0,25	3 / 6 мес	Флогопит
Элмикатерm 52409-3	предприятия	F	25	0,09	3 / 6 мес	Мусковит, с разд. плёнкой

Зарубежных аналогов с прямой эквивалентностью по ТУ — нет. Близкие по применению западные марки построены на других системах слюдяной бумаги и связующих и требуют отдельного подбора под конкретное применение. Прямой замены «по геометрии и параметрам» 52409 на западный аналог без пересмотра пропиточной системы — обычно нет.

При выборе ленты для нового проекта или капитального ремонта генератора рекомендуется ориентироваться на следующие соображения:

• Если в проекте уже фигурирует ЛСЭН-526Т и приоритет — повышение КПД и снижение тепловых потерь в изоляции — переход на 52409 даёт измеримый выигрыш по tg δ и сроку службы изоляции при той же геометрии и режимах
• Если приоритет — устойчивость к локальным пиковым перегревам (возможны короткие замыкания, нестабильное охлаждение) — выбирать 55409 на флогопите вместо 52409
• Если применение требует высокой скорости автоматической намотки (более 1 м/с) — рассмотреть 52409-3 с разделительной плёнкой
• Если применение допускает класс H (180 °C) — рассмотреть 529099 как мусковитовую ленту в более высоком классе нагревостойкости

Совместимость Элмикатерм 52409 с пропиточными составами

Лента Элмикатерм 52409 предназначена для работы в пропиточных изоляционных системах класса F — то есть в системах, где после намотки и отверждения собственного связующего ленты обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидное связующее в самой ленте обеспечивает «черновое» сцепление слоёв и фиксирует геометрию намотки; финальная электрическая прочность и механическая монолитность изоляции достигаются после VPI и отверждения пропиточного компаунда. В крупногабаритных генераторах VPI обязательна — без неё лента 52409 не даёт паспортной электрической прочности 25 кВ/мм в условиях многослойной корпусной изоляции 24 кВ, и низкий tg δ 0,09 не реализуется в полной мере (в сухой неотверждённой намотке tg δ может оказаться 0,12–0,15).

Совместимые пропиточные составы класса F:

• Эпоксидные лаки и компаунды класса F — основная группа: ЭП-241, КП-303, ПЭН-2 (для мокрых VPI-систем), Элпласт-180А (отверждение при 160 °C). Дают максимальную электрическую прочность системы и сохраняют низкий tg δ; используются на ответственных генераторах с длительным сроком эксплуатации
• Эпоксидно-полиэфирные лаки класса F — КП-303НТ, Элпласт-180Б, ПК-11 (отверждение при 160 °C). Применяются в серийном производстве; химически совместимы с эпоксидным связующим ленты 52409
• Эпоксидно-новолачные системы — для высоконагруженных применений с длительной работой при 145–155 °C; обеспечивают повышенную стойкость к термоциклированию и к коронным разрядам в зоне выхода стержня из паза

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — химически несовместимы с эпоксидным связующим в ленте, дают плохую адгезию между слоями. Если в системе используется кремнийорганика — выбирать ленту с тем же типом связующего (например, Элмикатерм 525029 на 220 °C)
• Битумные пропитки — устарели, не используются в современных генераторных применениях. Химически частично растворяют эпоксидное связующее
• Алкидные лаки класса B — недостаточная термостойкость для класса F (длительная температура 130 °C ниже 155 °C). Применение алкидных лаков с лентой 52409 «снижает» класс системы до B и нивелирует преимущество 52409 по tg δ — потери нивелируются возросшими потерями в самом алкидном лаке

Безпропиточная (VPI-free) эксплуатация 52409 для генераторов 6–24 кВ не рекомендуется: в безпропиточном режиме многослойная намотка содержит микропустоты в местах нахлёста ленты, в которых при рабочем напряжении возникают частичные разряды, ускоренно разрушающие изоляцию. Кроме того, без качественной VPI tg δ ленты не удерживается на паспортном уровне 0,09 — он становится 0,15–0,20, что нивелирует основное преимущество марки.

ТУ предприятия на 52409 и историческая преемственность

Лента Элмикатерм 52409 выпускается по ТУ предприятия — техническим условиям производителя, разработанным в начале 2000-х как дальнейшее развитие классических советских стеклослюдинитовых лент серий ЛСЭН. ТУ на 52409 — то же, что и на 55409 и 52409-3 (одна общая нормативная база на семейство «крупногабаритных» лент серии Элмикатерм). Конкретный номер ТУ — у производителя по официальному запросу заказчика; в технической документации сайта ТУ обозначается как «ТУ предприятия» по соглашению о ненарушении деловых интересов производителя.

Историческая преемственность: 52409 разработана как мусковитовый вариант новой серии лент, замещающей ЛСЭН-526Т в применениях, где приоритет — низкие диэлектрические потери. 55409 — флогопитовый вариант той же серии для приложений с приоритетом термостойкости. Деление на «мусковит для базовой нагрузки» и «флогопит для переменной» — это конструктивное решение разработчиков рецептуры начала 2000-х, отражающее различия в реальных условиях эксплуатации генераторов разных типов.

На рынке параллельно с 52409 продолжает существовать сама ЛСЭН-526Т — некоторые ремонтные базы и мелкосерийные производители продолжают её закупать из инерции и совместимости с архивной документацией машин 1970–1990-х годов. Для новых проектов и капитальных ремонтов с пересмотром технической документации стандартный современный выбор — переход на 52409 (если приоритет — низкий tg δ) или 55409 (если приоритет — флогопит).

Контроль качества и паспорт партии Элмикатерм 52409

Каждая партия ленты Элмикатерм 52409 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 52409», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении
• Тангенс угла диэлектрических потерь при 155 °C — критически важный параметр для 52409, должен быть подтверждён в паспорте по фактическим испытаниям, а не «нормируется не более 0,09» формальной записью. Для генераторных применений запрашивайте фактическое значение из приёмо-сдаточного протокола
• Контроль состояния мусковитовой бумаги — отсутствие складок, разрывов, локальных утолщений; контроль качества стеклотканевой подложки
• Текучесть связующего — контролируется в диапазоне 40–70 % методом сжатия между плоскими нагретыми пластинами
• Качество визуального осмотра ленты — отсутствие задиров, целостность стеклотканевой подложки и слюдяной поверхности
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93 (категория испытаний — длительный нагрев при 155 °C с последующим контролем электрической прочности и tg δ). Для поставок на ответственные объекты (атомные станции, крупные ГЭС, объекты Россетей) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности и tg δ после термоциклирования (–60…+155 °C по 100–200 циклов), испытание на стойкость к коронным разрядам, контроль геометрических параметров на каждом ролике партии.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводится повторное испытание электрической прочности, текучести связующего, tg δ при 155 °C и проверка состояния ленты на образцах из ролика.

Типичные ошибки при выборе и применении Элмикатерм 52409

1. Выбор 52409 для машин с переменной нагрузкой и риском пиковых перегревов

Самая частая ошибка применения 52409 — попытка использовать её там, где приоритет — устойчивость к локальным пиковым перегревам (например, в гидрогенераторах со сбросами/набросами нагрузки или в синхронных компенсаторах с резкими изменениями режима возбуждения). У 52409 — мусковитовая основа с длительной допустимой температурой кристалла 525 °C; при кратковременных локальных перегревах выше 500 °C мусковит может терять связанную воду и расслаиваться. Для таких применений правильный выбор — 55409 на флогопите (длительно до 800 °C). Преимущество 52409 — низкий tg δ — реализуется только в стабильном тепловом режиме номинальной нагрузки.

2. Ручная намотка 52409 без подогрева

На ремонтных базах с ограниченным оборудованием иногда пытаются намотать 52409 вручную при комнатной температуре. Это системная ошибка: жёсткое эпоксидное связующее в холодном состоянии не размягчается и не позволяет ленте плотно прилегать к меди стержня. Результат — складки в укладке, неровные нахлёсты, воздушные полости между слоями, которые потом плохо заполняются пропиточным лаком. Электрическая прочность отверждённой обмотки получается на 30–50 % ниже паспортной, ресурс изоляции сокращается в несколько раз. Если нет лентоизолировочного станка с подогревом — выбирать ленту, рассчитанную на ручную работу при комнатной температуре (524019, ЛСЭП-934-ТПл, ЛСК-110-ТПл).

3. Замена 52409 на 524099 в высоковольтных генераторах

Иногда на ремонтных базах применяют «накатную» замену 52409 на более доступную 524099 — обе мусковитовые, обе класс F. Это ошибка: 524099 рассчитана на машины 6 кВ с двусторонне армированной механической изоляцией, у неё электрическая прочность 15–29 кВ/мм (нелинейно по толщинам, средняя ниже) и связующее эпоксидно-полиэфирное (другая химия пропитки). Для генераторов 13,8–24 кВ замена 52409 на 524099 даёт недостаточный запас по электрической прочности. Кроме того, у 524099 не нормирован tg δ — нет гарантии низких потерь.

4. Эксплуатация при температуре выше 155 °C — рост tg δ

Для 52409 эта ошибка особенно коварна. Соблазн «вытянуть» класс F на 165–175 °C при перегрузках машины приводит не только к деградации связующего (как у любой ленты F), но и к росту tg δ при 155 °C с 0,09 до 0,15–0,20 уже за 1500–3000 часов работы. Это означает рост тепловых потерь в изоляции в 2 раза при том же напряжении и геометрии — что само по себе ускоряет дальнейший разогрев и может привести к тепловому пробою (положительная обратная связь). Если конструктивно требуется длительная работа выше 155 °C — однозначно переход на ленту класса H (Элмикатерm 529099 как мусковитовый вариант).

5. Использование 52409 без обязательной VPI-пропитки

Низкий tg δ 0,09 у 52409 — это паспортное значение, гарантированное только после качественной вакуумно-нагнетательной пропитки (VPI) и полного отверждения пропиточного компаунда. В безпропиточной обмотке tg δ оказывается 0,15–0,20 — это нивелирует основное преимущество марки и делает выбор 52409 над 55409 экономически бессмысленным. Для безпропиточных применений (если они допустимы конструкцией) нет смысла переплачивать за низкий tg δ 52409 — флогопитовая 55409 будет давать тот же результат при той же цене.

6. Намотка из роликов с истёкшим сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидное связующее 52409 начинает медленную предполимеризацию: текучесть связующего падает ниже минимально допустимой 40 %, лента теряет пластичность даже при подогреве 50–70 °C, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 20–35 % ниже паспортной), сниженной механической стойкости и повышенного tg δ. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

7. Заказ 52409 0,16 мм

В номенклатуре 52409 нет толщины 0,16 мм — есть только 0,14 и 0,18. Если в проекте машины указана 0,16 мм — нужно либо переходить на 55409 (где 0,16 есть), либо пересчитывать число слоёв 52409 0,14 или 0,18 мм для получения нужной суммарной толщины корпусной изоляции. Заказывать «промежуточную» 0,16 мм у поставщика бессмысленно — её просто нет в производственной программе.

Хранение и транспортировка Элмикатерм 52409

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 3 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 6 месяцев. Хранение при отрицательных температурах не допускается — может вызвать растрескивание затвердевших участков связующего на ленте.
• Относительная влажность воздуха: до 75 % при 15–35 °C; до 70 % при 5 °C. Длительное превышение влажности 80 % приводит к набуханию мусковитовой бумаги и снижению электрической прочности на 10–20 %, а также росту tg δ.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Эпоксидное связующее под прямым солнечным светом ускоренно деградирует с потерей текучести до критически низких значений за 2–4 недели.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки и на ровной поверхности.
• Удаление от химически активных веществ — не хранить в одном помещении с летучими растворителями, ГСМ, кислотами и щелочами; пары могут проникать в упаковку и взаимодействовать со связующим.

Главная сложность 52409 при хранении — короткий гарантийный срок при стандартных условиях (3 месяца). Для крупного генераторного предприятия, где капитальный ремонт машины может занимать 3–6 месяцев и потребление ленты идёт партиями по мере готовности стержней, это означает, что закупка должна быть синхронизирована с графиком намотки. Альтернатива — хранение в холодильнике с автоматическим контролем температуры (5 °C) — увеличивает срок до 6 месяцев и позволяет покрыть весь цикл капитального ремонта одной поставкой.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуры выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность ленты.

Частые вопросы по Элмикатерм 52409

Чем 52409 отличается от 55409 — это разные ленты или одна?

Это разные ленты с одним ТУ, одинаковым связующим и одинаковыми электромеханическими характеристиками (25 кВ/мм, 150 Н/см). Принципиальное отличие — тип слюдяной бумаги. У 52409 — мусковит (тип «2»), у 55409 — флогопит (тип «5»). Главное практическое следствие: tg δ при 155 °C у 52409 — 0,09, у 55409 — 0,25. При рабочей температуре изоляции 130–155 °C 52409 даёт примерно в 3 раза меньше тепловых потерь, что критично для машин с длительной полной нагрузкой. Однако флогопит 55409 более устойчив к локальным пиковым перегревам выше 200 °C — это полезно для машин с переменной нагрузкой. Для турбогенератора базовой нагрузки ТЭЦ — 52409; для гидрогенератора с регулировочной задачей или для синхронного компенсатора — 55409.

Что означает индекс 52409 — это температура или электрическая прочность?

Ни то, ни другое. Это код конструкции и класса по системе кодификации Элмикатерм: первая «5» — серийная группа лент с эпоксидным связующим; «2» — тип слюдяной бумаги (мусковит); «4» — класс нагревостойкости F (155 °C); «09» — внутренний индекс варианта рецептуры. Реальная температура работы — 155 °C, реальная электрическая прочность — 25 кВ/мм. Цифры 52409 не несут прямой связи с измеряемыми параметрами; это техническая кодировка для производства и заказа.

Чем 52409 отличается от ЛСЭН-526Т?

52409 — это современная замена ЛСЭН-526Т с тремя ключевыми улучшениями. Первое: электрическая прочность 25 кВ/мм против 22 кВ/мм у ЛСЭН-526Т — выигрыш 14 %. Второе: удельная разрушающая нагрузка 150 Н/см против 100 Н/см — выигрыш 50 % (критично для механизированной намотки на современных автоматах). Третье: низкий tg δ при 155 °C — 0,09 против ~0,15–0,20 у ЛСЭН — это даёт уменьшение тепловых потерь в изоляции на 30–60 % при том же напряжении и геометрии. По геометрии роликов и режиму отверждения (8–10 часов при 160 °C) ленты совместимы — замена ЛСЭН-526Т на 52409 в системе класса F возможна без переработки технологии.

Чем 52409 отличается от 52409-3?

Двумя моментами. Первое: 52409-3 поставляется с разделительной плёнкой в ролике — это нужно для облегчения автоматической размотки на скоростях выше 1 м/с. У 52409 такой плёнки нет, и автоматическая размотка ограничена 0,3–0,8 м/с. Второе: 52409-3 поставляется только в одной толщине 0,18 мм с увеличенным количеством связующего (102 г/м² против 92 у 52409). Электрические и механические характеристики идентичны: 25 кВ/мм, 150 Н/см, tg δ 0,09 при 155 °C. Выбор: если у вас высокоскоростной автоматический станок и нужна 0,18 мм — 52409-3; во всех остальных случаях — 52409.

Какая толщина 52409 нужна для генератора 13,8 кВ?

Для линейного напряжения 13,8 кВ при коэффициенте запаса k_зап = 4 типичное решение — 6–8 слоёв ленты 0,18 мм с полуперекрытием, что даёт суммарную толщину корпусной изоляции 2,2–2,9 мм. Точное число слоёв определяется конструкторской документацией изготовителя машины. Для 0,14 мм понадобится 8–10 слоёв — что технически возможно, но менее технологично из-за большего числа проходов на станке.

Нужен ли подогрев ленты перед намоткой?

Да, обязательно. 52409 имеет жёсткое эпоксидное связующее, которое при комнатной температуре делает ленту малопластичной. Без подогрева до 50–70 °C лента не ложится плотно на стержень. Подогрев осуществляется в зоне намотки лентоизолировочного станка с помощью встроенных инфракрасных нагревателей или подогревом стержня перед началом намотки. Для ручной намотки 52409 не предназначена.

Можно ли применять 52409 без VPI-пропитки?

Технически возможно, но не рекомендуется. Низкий tg δ 0,09 у 52409 — это паспортное значение, гарантированное только после качественной VPI и отверждения пропиточного компаунда. В безпропиточной обмотке tg δ оказывается 0,15–0,20 — это нивелирует основное преимущество марки. Для безпропиточных применений нет смысла переплачивать за 52409 — выбирайте 55409 или ЛСЭН-526Т.

Сколько по сроку хранится 52409 после поставки?

3 месяца при 15–35 °C или 6 месяцев при 5 °C. Это меньше, чем у некоторых старых лент (ЛСПМ — 12 месяцев), и связано с активной химией эпоксидного связующего. Для генераторного производства, где капитальный ремонт машины растягивается на 3–6 месяцев, это означает синхронизацию закупки с графиком намотки или хранение в холодильнике для максимального срока.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 52409 — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ТУ 16-503.191-79 — нормативный документ на ленту ЛСЭН-526Т (заменяемая марка). Применяется при сравнительных характеристиках и при оформлении ТЗ на замену.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 52409.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы — мусковит и флогопит, длительные допустимые температуры, диэлектрические потери), раздел 20 (электроизоляционные ленты, методики измерения tg δ при рабочей температуре).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса F, влияние диэлектрических потерь на тепловой режим обмотки, тепловой пробой и обратные связи.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; обзор стеклослюдинитовых лент серии Элмикатерм для крупногабаритных машин.
• IEC 60371-3-2 «Specification for insulating materials based on mica. Part 3-2: Mica paper tapes for high-voltage insulation» — международный стандарт на стеклослюдинитовые ленты для высоковольтной изоляции, применимый для генераторного сегмента.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяемая при сертификации лент класса F.
• IEC 60250 — «Recommended methods for the determination of permittivity and dielectric dissipation factor of electrical insulating materials at power, audio and radio frequencies» — методика измерения tg δ для электроизоляционных материалов, в том числе для приёмо-сдаточных протоколов производителя.

Заказать ленту Элмикатерм 52409

📦 Лента Элмикатерм 52409 — поставка под заказ. Складских позиций по 52409 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–25 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия по толщине и ширине. Обе толщины (0,14 и 0,18 мм) поставляются с паспортом качества производителя; по запросу — копия сертификата соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93 с фактическим значением tg δ при 155 °C.

Если отгрузка нужна с быстрым сроком — рассмотрите нашу складскую альтернативу:

• ЛСЭН-526Т (ТУ 16-503.191-79) — стеклослюдинитовая лента класса F, прямой исторический предшественник 52409. Корпусная изоляция турбо- и гидрогенераторов до 24 кВ. Электрическая прочность 22 кВ/мм, разрывная нагрузка 100 Н/см, tg δ при 155 °C обычно 0,15–0,20. Для базовых турбогенераторов с длительной полной нагрузкой 52409 заметно предпочтительнее по тепловому режиму, но ЛСЭН-526Т — рабочая альтернатива из наличия для типовых ремонтных задач.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 52409 «под заказ» с учётом срока поставки, а также подскажем складскую альтернативу из ЛСЭН-526Т под конкретное напряжение и тип машины. Для крупных заказов (от 50 роликов) возможна резка узких ленточек 12–14 мм для специальных применений и поставка нестандартных ширин для рулонной намотки.

Альтернативные ленты серии Элмикатерм в нашем каталоге для разных применений: 55409 (флогопит, тот же класс F, термостойкость пиковых нагревов — для машин с переменной нагрузкой), 524019 (мусковит, ПЭТФ-плёнка, ручная намотка, машины 6 кВ), 524099 (мусковит, двусторонняя стеклоткань, корпусная изоляция стержней 6 кВ), 529099 (мусковит, класс H 180 °C — для машин с длительной работой выше 155 °C). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
