Лента Элмикатерм 52409-3 — купить от производителя

📦 Лента Элмикатерм 52409-3 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет. Оформляем при наличии у поставщиков, ориентировочный срок — 10–25 рабочих дней с момента подтверждения. Если намотка нужна срочно и вы готовы работать без разделительной плёнки — рассмотрите парную марку Элмикатерм 52409 (то же ТУ, тот же мусковит, те же 25 кВ/мм и 150 Н/см, плюс выбор из двух толщин 0,14 и 0,18 мм). Если приоритет — отгрузка из наличия по типовым ремонтным задачам генераторов, на складе доступна ЛСЭН-526Т.

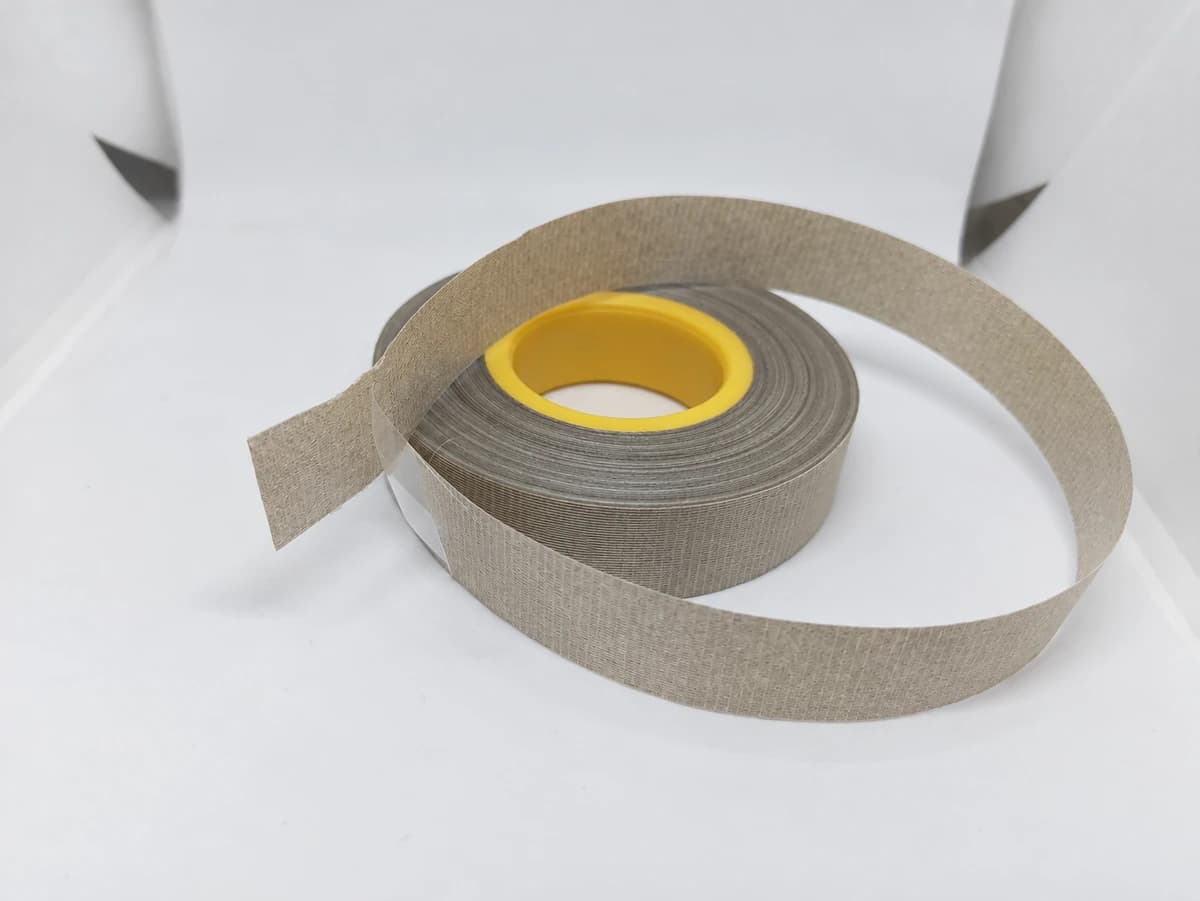

Лента стеклослюдинитовая Элмикатерм 52409-3 — это мусковитовая лента класса F (155 °C по ГОСТ 8865-93) на эпоксидном связующем с одной ключевой технологической особенностью: между витками ленты в ролике уложена разделительная полимерная плёнка. Эта плёнка не входит в электрическую конструкцию изоляции — она снимается на лентоизолировочной линии прямо перед укладкой витка на стержень обмотки. Назначение разделительной плёнки чисто технологическое: предотвратить слипание соседних витков в ролике из-за активного эпоксидного связующего и обеспечить стабильное разматывание на длинных непрерывных линиях автоматической намотки без риска обрыва ленты.

В номенклатуре крупногабаритных лент серии Элмикатерм для генераторного сегмента (24 кВ и выше) 52409-3 — это «технологическая модификация» марки 52409 с тремя отличиями: добавлена разделительная плёнка в ролике, на 10 г/м² увеличено количество связующего (102 ±20 г/м² против 92 ±20 у 52409), оставлена только одна толщина 0,18 мм. Электрические и механические характеристики идентичны 52409: ≥25 кВ/мм электрическая прочность, ≥150 Н/см разрывная нагрузка, tg δ при 155 °C ≤0,09. Тип слюдяной бумаги — мусковит (тип «2» по системе кодировки Элмикатерм), как у 52409.

⚡ Ключевая разница 52409 и 52409-3: обе марки выпускаются по одному ТУ предприятия, обе на мусковите, обе класса F, у обеих идентичные нормированные параметры по электрике и механике. Различия — на уровне технологии намотки. У 52409-3 в ролике лежит разделительная плёнка, которая снимается перед укладкой витка; это нужно для длинных непрерывных линий автоматической намотки на повышенных скоростях, где из-за активного эпоксидного связующего соседние витки могут слипаться и при разматывании рваться. У 52409 разделительной плёнки нет — для коротких партий и для линий со скоростью 0,3–0,8 м/с она и не нужна.

Суффикс «-3» в номенклатуре прямо в каталоге производителя не расшифровывается. По косвенным данным таблицы технических характеристик его можно описать как обозначение третьей модификации рецептуры с увеличенным содержанием связующего: при той же толщине 0,18 мм количество эпоксидного связующего в 52409-3 на ~11 % выше, чем в 52409 (102 г/м² против 92 г/м²) — это компенсирует расход связующего на удержание разделительной плёнки и обеспечивает запас текучести связующего после её снятия. Однозначной нормативной расшифровки «-3» в открытых документах нет, поэтому ниже мы трактуем суффикс как «технологический индекс варианта поставки с разделительной плёнкой», не претендуя на эксклюзивную интерпретацию.

Что означает индекс 52409-3

Маркировка «Элмикатерм 52409-3» состоит из имени серии, пятизначного основного цифрового кода и суффикса через дефис. Первые пять цифр — общая система кодировки серии Элмикатерм:

• 5 (первая) — серийная группа лент с эпоксидным связующим. Группы с цифрой «2» в этой позиции — эпоксидно-полиэфирные (524-серия для машин 6 кВ); с «5» — кремнийорганические для 220 °C; с «1» — полиэфирные.
• 2 (вторая) — тип слюдяной бумаги: мусковит (калиевая слюда KAl₂AlSi₃O₁₀(OH)₂). Цифра «5» в той же позиции (как у 55409) означала бы флогопит — магнезиальную слюду повышенной термостойкости. У 52409-3 — мусковит.
• 4 — класс нагревостойкости F (155 °C) по ГОСТ 8865-93.
• 0 — индекс конструкции подложек: одна стеклоткань с одной стороны, без полимерной плёнки в составе ленты. Это важное уточнение: «0» относится к электроизоляционной плёнке внутри ленты, а не к разделительной плёнке между витками. Электрической плёнки в составе 52409-3 нет (как и у 52409); разделительная плёнка — отдельная технологическая прокладка ролика, снимаемая при намотке.
• 9 — внутренний индекс варианта рецептуры в группе 524/554 крупногабаритных лент.
• «-3» — суффикс через дефис, обозначающий технологическую модификацию с разделительной плёнкой и увеличенным содержанием связующего. В открытых каталогах детально не расшифрован.

Группа 524-554 в номенклатуре Элмикатерм — это крупногабаритные ленты для машин высокого напряжения (генераторы 6,3–24 кВ), в которую входят 52409 (мусковит, без разделительной плёнки, две толщины), 55409 (флогопит, без разделительной плёнки, три толщины) и 52409-3 (мусковит, с разделительной плёнкой, одна толщина 0,18 мм). Все три марки — на одном ТУ предприятия, с одним эпоксидным связующим, с одной стеклотканевой подложкой 33 ±3 г/м². Различаются — типом слюды (мусковит у 52409 и 52409-3, флогопит у 55409) и наличием разделительной плёнки (у 52409-3 — есть, у 52409 и 55409 — нет).

Зачем нужна разделительная плёнка в ленте 52409-3

Разделительная плёнка — это тонкая полимерная прокладка, уложенная между соседними витками ленты в ролике. Она не входит в электроизоляционную конструкцию обмотки и не остаётся в готовой изоляции стержня. Её функция чисто технологическая: разделять витки ленты в ролике, чтобы они не слипались между собой из-за активного эпоксидного связующего, и обеспечивать стабильное равномерное разматывание ленты на лентоизолировочной линии без рывков и обрывов.

Главный практический смысл разделительной плёнки в 52409-3: она нужна для длинных непрерывных линий автоматической намотки, где лента сматывается с ролика непрерывно на протяжении сотен метров без остановки и где обрыв ленты в середине стержня означает брак всей операции. На таких линиях даже небольшое слипание соседних витков ролика из-за начавшейся холодной полимеризации связующего может привести к рывку, локальному перерастяжению и обрыву ленты. Разделительная плёнка устраняет это явление в принципе — соседние витки в ролике физически разделены, и натяжение разматывания всегда стабильное.

Почему слипание витков — реальная проблема для лент серии 52409. Эпоксидное связующее в этих марках — «жёсткое», ускоренного отверждения. В холодном состоянии при комнатной температуре оно остаётся достаточно липким, чтобы при длительном контакте двух соседних витков ленты в ролике (при складском хранении, при перевозке, при работе на медленной линии) начать слабую адгезию. На коротких партиях и при ручном разматывании это редко становится заметным, но при многочасовой автоматической намотке на скорости 0,5–1,5 м/с с непрерывной размоткой 200–800 м ленты с одного ролика — слипание соседних витков накапливается в виде неравномерности натяжения, рывков, локальных удлинений ленты, и в худшем случае — обрыва на середине стержня.

Технология применения 52409-3 на лентоизолировочной линии:

1. Размотка ленты с ролика — лента сматывается одновременно с разделительной плёнкой; они идут в одну общую ленту шириной чуть больше номинальной.
2. Разделение потоков — на станке предусмотрен отдельный направляющий валик и подающий механизм, на котором разделительная плёнка отделяется от ленты и уходит на отдельный приёмный ролик (или сматывается в утиль).
3. Подогрев самой ленты — после снятия плёнки лента проходит через зону инфракрасного нагрева 50–70 °C для размягчения эпоксидного связующего перед укладкой.
4. Укладка витка — лента наматывается на стержень обмотки с заданным перекрытием (обычно 50 %, на лобовых частях до 67 %) и натяжением 80–130 Н/см.

Разделительная плёнка не остаётся в готовой изоляции и не влияет на электрические свойства уложенной ленты. После завершения намотки и отверждения связующего (8–10 часов при 160 °C) электрическая прочность изоляции, низкий tg δ 0,09 при 155 °C и разрывная нагрузка 150 Н/см определяются только теми же параметрами, что и у обычной 52409 без разделительной плёнки. Следовательно, замена 52409 на 52409-3 в готовой обмотке — это исключительно технологическая оптимизация процесса намотки, без какого-либо влияния на эксплуатационные характеристики готовой машины.

⚡ Когда выбирать 52409-3 вместо 52409: длинные непрерывные линии автоматической намотки с разматыванием ролика 200+ м без остановки на скоростях 1,0–1,5 м/с, типичные для современных лентоизолировочных автоматов с программным управлением, для крупных стержней турбогенераторов 24 кВ длиной 5–10 м. Также — при больших объёмах серийного производства, где даже редкий обрыв ленты на станке означает существенные потери времени. Когда достаточно 52409 без разделительной плёнки: короткие партии (1–10 стержней), ручная подгонка лобовых частей, ремонтные базы с лентоизолировочными станками 1980-х годов на скоростях 0,3–0,8 м/с, мелкосерийное производство 6–10 кВ двигателей, где обрыв ленты не критичен и легко устраняется на месте.

Важное уточнение по терминологии: не путайте «разделительную плёнку» в 52409-3 с электроизоляционной полимерной плёнкой, которая входит в состав некоторых других лент серии Элмикатерм (524019 — с ПЭТФ-плёнкой, 529029 — с полиимидной плёнкой). Электроизоляционная плёнка остаётся в готовой изоляции и работает как дополнительный диэлектрик внутри ленты. Разделительная плёнка 52409-3 — это технологическая прокладка, снимаемая на стадии намотки и не присутствующая в готовом изделии. Эти две плёнки — конструктивно и функционально разные элементы.

Место Элмикатерм 52409-3 в группе крупногабаритных лент серии

В рамках группы 524-554 (крупногабаритные ленты Элмикатерм для генераторного сегмента) существуют три родственные марки на одном ТУ предприятия с близким составом, но с принципиальными технологическими отличиями. Сравнение помогает выбрать правильное исполнение под условия конкретной лентоизолировочной линии:

Параметр	Элмикатерм 52409-3 (этот раздел)	Элмикатерм 52409	Элмикатерм 55409
Тип слюдяной бумаги	Мусковит (тип «2»)	Мусковит (тип «2»)	Флогопит (тип «5»)
Связующее	Эпоксидное	Эпоксидное	Эпоксидное
Класс / температура	F / 155 °C	F / 155 °C	F / 155 °C
Толщины, мм	только 0,18 (1 позиция)	0,14; 0,18 (2 позиции)	0,14; 0,16; 0,18 (3 позиции)
Эл. прочность, кВ/мм	≥ 25	≥ 25	≥ 25
Прочность на разрыв, Н/см	≥ 150	≥ 150	≥ 150
tg δ при 155 °C, не более	0,09	0,09	0,25
Связующее на 0,18 мм, г/м²	102 ±20	92 ±20	92 ±20
Слюдяная бумага, г/м²	120 ±6	120 ±6 (на 0,18 мм)	120 ±6 (на 0,18 мм)
Стеклоткань, г/м²	33 ±3 (одна сторона)	33 ±3 (одна сторона)	33 ±3 (одна сторона)
Поверхностная плотность, г/м²	260 ±25 (без плёнки)	250 ±25	250 ±40
Разделительная плёнка в ролике	Есть (снимается при намотке)	Нет	Нет
Срок хранения 15–35 °C	3 мес	3 мес	3 мес
Главное преимущество	Стабильность размотки на длинных непрерывных линиях; низкий tg δ	Низкие диэлектрические потери; выбор толщин	Термостойкость пиковых нагревов

У 52409-3 поверхностная плотность ленты в ролике указана как 260 ±25 г/м² без учёта разделительной плёнки — то есть это масса собственно слюдинитовой ленты на квадратный метр. Производитель указывает это явно в нормативной документации, потому что для расчёта расхода ленты на стержень имеет значение масса именно «рабочего» материала, а разделительная плёнка снимается до укладки. Полная масса ролика «нетто плюс плёнка» больше — конкретное значение зависит от толщины разделительной плёнки и не нормируется в открытых документах ТУ.

Связь «-3» с количеством связующего: при той же толщине 0,18 мм у 52409-3 на ~11 % больше эпоксидного связующего, чем у 52409 (102 vs 92 г/м²). Это конструктивно объяснимо: разделительная плёнка частично «забирает» связующее с поверхности ленты при наложении, и для сохранения исходного количества активного связующего на укладку производитель добавляет ~10 г/м² к рецептуре. После снятия разделительной плёнки на лентоизолировочной линии лента 52409-3 имеет фактически то же количество эпоксидного связующего на укладку, что и обычная 52409 — около 92 г/м². Разница 10 г/м² — это «жертвенное» связующее, расходуемое на разделительную плёнку.

Связь с 55409 (третьей маркой в группе 524-554): 55409 — это флогопитовый аналог в той же группе, тоже без разделительной плёнки, но с тремя толщинами в ассортименте (0,14; 0,16; 0,18 мм). Главный недостаток 55409 для машин с длительной полной нагрузкой — высокий tg δ при 155 °C (0,25), почти втрое выше, чем у мусковитовых 52409 и 52409-3 (0,09). Преимущество 55409 — флогопитовая основа, лучше переносящая локальные пиковые перегревы выше 200 °C. Если в проекте машины приоритет — стабильный КПД при базовой нагрузке и длинная непрерывная линия намотки — выбирать 52409-3; если приоритет — устойчивость к температурным пикам — выбирать 55409.

Технические характеристики Элмикатерм 52409-3

Тип слюдяной бумаги	Мусковит (калиевая слюда KAl₂AlSi₃O₁₀(OH)₂), щипаная; тип «2» по системе кодификации Элмикатерм
Поверхностная плотность бумаги	120 ±6 г/м²
Подложка с одной стороны	Стеклоткань 33 ±3 г/м² по ГОСТ 19170-73
Подложка с другой стороны	Отсутствует — лента односторонне армированная, со свободной слюдяной поверхностью под пропитку
Разделительная плёнка между витками в ролике	Есть — снимается на лентоизолировочной линии перед укладкой витка; в готовой изоляции не остаётся
Электроизоляционная полимерная плёнка в составе ленты	Отсутствует — лента не содержит ПЭТФ или полиимидной плёнки в качестве диэлектрика
Связующее	Эпоксидное, 102 ±20 г/м² (на 10 г/м² больше, чем у 52409 при той же толщине 0,18 мм). Тип «жёсткое», ускоренного отверждения; в холодном состоянии лента малопластична
Массовая доля летучих, не более	1,5 %
Текучесть связующего	40–70 % (испытание по сжатию между плоскими нагретыми пластинами)
Тангенс угла диэлектрических потерь, исходное состояние	≤ 0,02
Тангенс угла диэлектрических потерь при 155 °C	≤ 0,09 — идентично 52409, заметно лучше флогопитовой 55409 (0,25); следствие применения мусковита
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Электрическая прочность средняя	≥ 25 кВ/мм
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия — выбор толщины ведётся по средней электрической прочности и расчётной суммарной толщине корпусной изоляции
Удельная разрушающая нагрузка при растяжении	≥ 150 Н/см
Толщина	0,18 мм ±0,02 — единственная в номенклатуре 52409-3; промежуточных и более тонких вариантов нет
Поверхностная плотность ленты	260 ±25 г/м² — без учёта разделительной плёнки; масса непосредственно рабочего материала
Режим отверждения связующего	8–10 часов при 160 °C — по аналогии с 52409 (в каталоге производителя для 52409-3 явно не указан, на практике применяется тот же режим, что и для базовой 52409)
Способ намотки	Только механизированная (на лентоизолировочных станках) с непрерывным разогревом ленты при 50–70 °C; разделительная плёнка снимается с ленты на станке в зоне перед нагревом
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики с разделительной плёнкой между витками; ⌀ ролика и ширина — по согласованию с заказчиком; типовые ширины ролика — 25, 30, 35 мм для генераторных применений

Источник нормативных значений — ТУ предприятия на ленту Элмикатерм 52409-3 и сводная таблица технических характеристик из каталога серии. Для 52409-3 в открытых документах есть прочерк в графе «режим отверждения» — на практике применяется тот же режим 8–10 часов при 160 °C, что и для 52409, поскольку химия эпоксидного связующего в обеих марках идентична. По запросу заказчика производитель выдаёт справку с точным режимом отверждения и фактическими значениями текучести связующего, tg δ при 155 °C и поверхностной плотности по результатам приёмо-сдаточных испытаний партии.

Условное обозначение Элмикатерм 52409-3 при заказе

В обозначение ленты при заказе входят: марка с суффиксом «-3», толщина, ширина ролика, ссылка на ТУ. Для проектной документации генераторов записываются варианты:

Толщина 0,18 мм, ширина ролика 25 мм	Лента Элмикатерм 52409-3 0,18×25 ТУ предприятия
Толщина 0,18 мм, ширина 30 мм для турбогенератора	Лента Элмикатерм 52409-3 0,18×30 ТУ предприятия
Толщина 0,18 мм, ширина 35 мм для крупного гидрогенератора	Лента Элмикатерм 52409-3 0,18×35 ТУ предприятия
Нестандартная ширина 40 мм по чертежу	Лента Элмикатерм 52409-3 0,18×40 ТУ предприятия по черт. № __

При заказе указывайте также количество роликов, желаемую длину намотки на ролик, тип лентоизолировочного станка (для согласования геометрии ролика — диаметра и втулки) и информацию о наличии узла снятия разделительной плёнки на станке. Если на станке нет специализированной приёмной катушки для плёнки — заранее уточните у поставщика возможность организации сбора плёнки в утиль или альтернативный режим намотки. Поскольку 52409-3 поставляется только в одной толщине 0,18 мм, для применений с потребностью в 0,14 или 0,16 мм рассмотрите 52409 или 55409 соответственно.

Электрические и механические характеристики Элмикатерм 52409-3 на толщине 0,18 мм

В отличие от 52409 и 55409, у которых в номенклатуре есть несколько толщин, у 52409-3 — единственная толщина 0,18 мм. Это упрощает таблицу характеристик до одной строки, но требует более внимательного расчёта числа слоёв при выборе под конкретное напряжение машины.

Параметр	Значение	Метод нормирования
Толщина	0,18 ±0,02 мм	Единственная в номенклатуре 52409-3
Электрическая прочность, не менее	25 кВ/мм	Среднее значение по ТУ; пробивное в отдельных точках не нормируется
Удельная разрушающая нагрузка, не менее	150 Н/см	По ТУ; критично для механизированной намотки
Поверхностная плотность ленты	260 ±25 г/м²	Без учёта разделительной плёнки
Слюдяная бумага	120 ±6 г/м²	Мусковит, тип «2»
Стеклоткань	33 ±3 г/м²	С одной стороны, ГОСТ 19170-73
Связующее	102 ±20 г/м²	Эпоксидное, на 10 г/м² больше, чем у 52409 (92 ±20)
tg δ при 155 °C, не более	0,09	Главное диэлектрическое преимущество мусковита
tg δ исходное состояние, не более	0,02	Контролируется в приёмо-сдаточных испытаниях
Летучие, не более	1,5 %	По ТУ
Текучесть связующего	40–70 %	Испытание сжатием между плоскими нагретыми пластинами

Источник — ТУ предприятия и сводная таблица каталога серии Элмикатерм. Поверхностная плотность 260 ±25 г/м² у 52409-3 чуть выше, чем у 52409 на той же толщине 0,18 мм (250 ±25 г/м²), и заметно меньше, чем у флогопитовой 55409 (250 ±40 г/м²). Допуск ±25 г/м² у 52409-3 — такой же, как у 52409, что говорит о сравнимой стабильности геометрии при производстве.

Сравнение 52409-3 с заменяемой ЛСЭН-526Т построчно по электрике, механике и технологическим преимуществам:

Параметр	Элмикатерм 52409-3	ЛСЭН-526Т	Выигрыш 52409-3
Эл. прочность, кВ/мм	25	22	+14 %
Прочность, Н/см	150	100	+50 %
Класс нагревостойкости	F (155 °C)	F (155 °C)	=
Тип слюды	Мусковит (тип «2»)	Слюдинит/мусковит	совместим
tg δ при 155 °C	0,09	обычно 0,15–0,20	в ~2 раза меньше
Разделительная плёнка в ролике	Есть	Нет	+ автоматизация
Доступные толщины	0,18 мм	0,14; 0,18 мм	– (узкий ассортимент)
Срок хранения 15–35 °C	3 мес	3 мес	=
Применение	Корпусная изоляция генераторов до 24 кВ, длинные непрерывные линии	То же	=

Главные технические выигрыши 52409-3 над ЛСЭН-526Т — те же, что и у обычной 52409 (улучшение электр. прочности на 14 %, разрывной нагрузки на 50 %, снижение tg δ при 155 °C примерно вдвое), плюс уникальное технологическое преимущество для автоматизированных линий — разделительная плёнка между витками в ролике. Для производства, переходящего с ЛСЭН-526Т на современные ленты серии 524-554, выбор между 52409 и 52409-3 определяется не электрическими параметрами (они одинаковы), а характером лентоизолировочной линии: автомат с непрерывной размоткой → 52409-3, ручная подгонка или короткие партии → 52409.

Мусковит как материал слюдяной основы 52409-3

Мусковит — это калиевая слюда из ряда слоистых алюмосиликатов с химической формулой KAl₂AlSi₃O₁₀(OH)₂. Внешне отличается от флогопита бесцветностью или светло-зелёным оттенком (флогопит обычно желтоватый или коричневый из-за содержания магния и железа). По справочнику Корицкого Ю.В. (том 2, Энергоатомиздат, 1988, раздел 19), мусковит — наиболее распространённая в электротехнике слюда, освоенная в промышленных масштабах с конца XIX века. Её ключевые электрофизические преимущества:

• Низкие диэлектрические потери в широком диапазоне температур — у мусковита tg δ при 155 °C обычно 0,01–0,05 в собственном кристалле; в готовой ленте после введения связующего и стеклоткани значение растёт до 0,07–0,12, но остаётся в разы меньше, чем у флогопита (0,15–0,30). Это и есть физическая основа того, почему 52409-3 нормирует tg δ при 155 °C на уровне 0,09, идентично базовой 52409, а флогопитовая 55409 — 0,25.
• Высокая электрическая прочность собственно кристалла — 100–250 кВ/мм для тонких чешуек толщиной 25–50 мкм. Для конструкции 52409-3 с одной стеклотканевой подложкой это даёт нормированную электрическую прочность ленты 25 кВ/мм без необходимости электроизоляционного плёночного барьера.
• Прозрачность для видимого и УФ-излучения — позволяет применять оптические методы контроля качества бумаги в производстве, что положительно сказывается на однородности геометрии ленты.
• Стабильность кристаллической структуры до 525 °C длительно — выше этой температуры мусковит начинает терять конституционную воду с сопутствующим расслоением чешуек. Для класса F (155 °C) запас огромный — 370 °C.

Уязвимость мусковита перед флогопитом — меньшая длительная допустимая температура (525 °C против 800 °C у флогопита). Это становится критичным только при пиковых, локальных и аварийных нагревах: если в эксплуатации возможны короткие замыкания, нарушение охлаждения или другие условия, поднимающие температуру локального участка обмотки выше 500 °C на минуты-часы — мусковит начнёт деградировать раньше флогопита. В нормальных условиях класса F (155 °C) такие пики маловероятны, и 52409-3 на мусковите даёт оптимальное сочетание низких потерь и достаточного температурного запаса.

⚡ Главный практический вывод по выбору мусковитовой 52409-3 vs флогопитовой 55409: 52409-3 — для машин с длительной работой при стабильной номинальной температуре 130–145 °C на длинных автоматизированных линиях намотки (базовые турбогенераторы серий ТЭЦ, машины базовой нагрузки энергосистем); 55409 — для машин с переменной нагрузкой и риском пиковых нагревов 200+ °C, на коротких партиях с ручной подгонкой (гидрогенераторы со сбросами/набросами, синхронные компенсаторы, машины аварийного резерва). Для большинства турбогенераторов крупных ТЭЦ — это первый сценарий, где 52409-3 даёт измеримый выигрыш по тепловому режиму обмотки и автоматизации производства одновременно.

Мусковитовая основа 52409-3 особенно ценна для следующих сценариев:

• Турбогенераторы крупных ТЭЦ с круглосуточной работой в номинальном режиме (приоритет — низкие тепловые потери в изоляции, высокий КПД)
• Серийное производство стержневых обмоток на современных программно-управляемых лентоизолировочных автоматах (приоритет — автоматизация, стабильность процесса, отсутствие обрывов при размотке)
• Высоковольтные двигатели 6–10 кВ для приводов крупных насосов и компрессоров с непрерывной работой
• Применения, где требуется низкий уровень частичных разрядов в изоляции (мусковит даёт более однородную структуру слюдяных чешуек с меньшим количеством локальных дефектов)

Класс нагревостойкости F по ГОСТ 8865-93 для 52409-3

Класс F по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — длительная допустимая рабочая температура 155 °C. Для ленты Элмикатерм 52409-3 ограничивающим элементом класса является эпоксидное связующее: мусковитовая бумага термостойка значительно выше (длительно до 525 °C); стеклоткань выдерживает 500–600 °C; обе подложки не лимитируют ленту в целом. Связующее же при превышении 155 °C начинает медленно деградировать с потерей механических и электрических свойств.

Что произойдёт при длительной эксплуатации выше 155 °C? Эпоксидное связующее в составе 52409-3 — то же, что в обычной 52409 (только в чуть большем количестве, 102 г/м² против 92), «жёсткое», ускоренного отверждения; при 175–195 °C начинается ускоренная термодеструкция: появляются микротрещины в адгезионных слоях между слюдой и стеклотканью, теряется монолитность изоляции, электрическая прочность падает на 25–40 % от паспортной за 1500–3000 часов работы. Существенно более коварное последствие — рост tg δ: при перегреве на 15–25 °C tg δ при 155 °C может увеличиться с 0,09 до 0,15–0,20, что само по себе ускоряет дальнейший разогрев изоляции в результате обратной связи (тепловой пробой). Для 52409-3, как и для 52409, эта проблема особенно актуальна: изначально низкий tg δ — основное диэлектрическое преимущество марки, и терять его при перегреве — значит терять смысл выбора 52409-3 над флогопитовой 55409.

Для применений, требующих длительной работы выше 155 °C, переходят на ленту класса H. В номенклатуре Элмикатерм мусковитовый аналог в более высоком классе — 529099 (двусторонне армированная мусковитовая лента класса H 180 °C с эпоксидным связующим). У 529099 разделительной плёнки между витками нет — то есть для высокоавтоматизированных линий с длинной непрерывной размоткой при работе выше 155 °C прямого аналога 52409-3 в номенклатуре нет. В таком случае либо проектируют машину под класс F (155 °C) с лентой 52409-3 и ограничивают рабочую температуру обмотки до 145 °C запасом, либо используют 529099 на менее скоростных линиях намотки.

Отраслевые применения Элмикатерм 52409-3

Серийное производство стержневых обмоток турбогенераторов 24 кВ на автоматизированных линиях

Главное приоритетное применение Элмикатерм 52409-3 — корпусная изоляция стержневых обмоток крупных турбогенераторов мощностью от 200 до 1200 МВт с напряжением статора 13,8; 15,75; 18; 20; 24 кВ, изготавливаемых серийно на современных лентоизолировочных автоматах с программным управлением. Для таких машин типичная длина стержня — 5–10 м, ширина ленты — 25–35 мм, число слоёв — 8–12 с полуперекрытием, режим намотки автоматизирован полностью с непрерывным разматыванием ленты с одного ролика 200–800 м без остановки.

Именно в этих условиях разделительная плёнка между витками 52409-3 окупается: при 200+ м непрерывной размотки даже редкое слипание соседних витков ролика ведёт к рывкам ленты и риску обрыва, а каждый обрыв — это остановка автомата, разделка изоляции на стержне до места обрыва и повторный запуск с потерей 1–3 часов производственного цикла. Разделительная плёнка устраняет это в принципе. Для серийного производства турбогенераторов класса 1000+ МВт перевод линии с 52409 на 52409-3 даёт ощутимое снижение брака и простоев — ради чего «-3» вариант рецептуры и существует.

Корпусная изоляция статорных обмоток гидрогенераторов 6–24 кВ базовой выработки

Гидрогенераторы крупных гидроэлектростанций отличаются от турбогенераторов значительно большим диаметром статора (до 20 м у крупных машин), вертикальным расположением вала и более низкой частотой вращения. Тепловой режим у гидрогенераторов более стабильный (нет резких пусков с нулевой температуры до номинала за минуты, как у турбогенераторов на «холодном» пуске), но обмотка тоже работает при 100–145 °C длительно. Низкий tg δ 52409-3 ценен в этом сценарии так же, как у обычной 52409 — особенно для машин ГЭС базовой выработки, работающих с минимальным числом остановов.

Для гидрогенераторов длина стержня может достигать 7–9 м, и при такой длине разделительная плёнка 52409-3 даёт измеримый выигрыш по стабильности натяжения ленты при автоматической намотке. Для машин с регулировочной задачей (гидрогенераторы пиковой выработки с частыми сбросами/набросами нагрузки) более подходит 55409 — флогопит лучше переносит температурные пики; но 55409 поставляется без разделительной плёнки, и для длинных непрерывных линий потребуется либо снижать скорость намотки, либо принимать риск редких обрывов.

Высоковольтные двигатели для опасных производств с непрерывной работой

В нефтехимии и металлургии работают мощные высоковольтные двигатели в составе печных агрегатов, прокатных линий, компрессорных установок на химзаводах, электроприводов мощных насосов магистральных нефтепроводов. Для двигателей мощностью 1–10 МВт на 6 и 10 кВ длительная непрерывная работа — норма (3–4 месяца до планового останова). Низкий tg δ 52409-3 окупается за счёт экономии электроэнергии и более стабильного теплового режима двигателя.

В ремонтных цехах, специализирующихся на перемотке мощных промышленных двигателей крупными сериями (например, унифицированных двигателей серии АН-2-15 или близких машин), переход на 52409-3 с разделительной плёнкой даёт повышение производительности лентоизолировочного автомата на 15–25 % за счёт устранения остановов на устранение обрывов ленты.

Восстановление изоляции при капитальном ремонте генераторов

Существенная доля поставок крупногабаритных лент идёт на ремонтные работы — перемотку статорных обмоток турбо- и гидрогенераторов после выработки ресурса исходной изоляции. При капитальном ремонте старые стержни демонтируются, изоляция полностью удаляется, медные шины переизолируются заново. 52409-3 здесь — выбор для крупных ремонтных баз, оснащённых современными лентоизолировочными автоматами. Для небольших ремонтных предприятий с устаревшим оборудованием на скоростях 0,3–0,5 м/с разделительная плёнка не даёт существенных выигрышей, и выбор смещается в сторону 52409 без «-3» — она дешевле и проще в работе на старом оборудовании.

Синхронные компенсаторы крупных подстанций ВН

Синхронные компенсаторы — машины, работающие на холостом ходу и компенсирующие реактивную мощность сетей высокого напряжения. Их роторы и статоры конструктивно близки к гидрогенераторам, напряжения статора — 6,3–18 кВ. Для синхронных компенсаторов с длительной работой в номинальном режиме приоритетен низкий tg δ — 52409-3 здесь предпочтителен, особенно если сборка ведётся на автоматизированной линии. Для машин с регулировочной задачей и пиковыми нагревами выше 200 °C — выбор смещается в пользу 55409.

Технология намотки и отверждения Элмикатерм 52409-3

Лента Элмикатерм 52409-3 имеет жёсткое эпоксидное связующее, которое в холодном состоянии (комнатная температура) затрудняет ручную намотку. Поэтому для 52409-3 рекомендуется только механизированная намотка на лентоизолировочных станках с обязательным предварительным разогревом ленты до 50–70 °C. При нагреве в указанном диапазоне эпоксидное связующее размягчается, лента становится пластичной, легко принимает форму намотки, плотно прилегает к меди стержня и к предыдущему слою. Возврат температуры к комнатной после намотки — связующее снова становится жёстким, что фиксирует геометрию намотки до пропитки и термического отверждения.

Особенность 52409-3 на технологической линии — обязательный узел снятия разделительной плёнки в начале участка размотки. Конструктивно этот узел представляет собой:

• Направляющий валик, через который сматывается лента с разделительной плёнкой одновременно — общая ширина потока чуть больше номинальной ширины ленты (зависит от ширины разделительной плёнки производителя)
• Разделительный нож или клиновой делитель — направляет разделительную плёнку под углом 30–45° от основного потока ленты, отделяя её от слюдинитовой ленты
• Приёмная катушка для плёнки — сматывает разделительную плёнку в отдельный ролик; либо на станках без выделенной катушки — плёнка уходит в утилизационный бункер
• Зона нагрева ленты 50–70 °C сразу после снятия плёнки — инфракрасные нагреватели или горячий воздушный поток для подогрева ленты перед укладкой
• Зона укладки витка — стандартная для лентоизолировочного станка; натяжение, перекрытие, скорость задаются программой автомата

⚠️ Если на лентоизолировочном станке нет специализированного узла снятия разделительной плёнки или его настройка не отлажена под конкретную плёнку производителя — намотка 52409-3 будет проблематичной: либо разделительная плёнка попадает в готовую изоляцию (и потом не отверждается монолитно с эпоксидным связующим, образуя слабые места), либо при попытке снять плёнку вручную по ходу намотки происходит сдёргивание ленты с натяжения и обрыв. Перед заказом 52409-3 уточните у поставщика и у эксплуатации станка, что узел снятия плёнки исправен и настроен. Если такой уверенности нет — закажите обычную 52409 без «-3», она даст тот же результат на коротких партиях и на медленных линиях.

Параметры механизированной намотки 52409-3:

• Скорость намотки — 0,5–1,5 м/с. Это главное технологическое преимущество 52409-3 над 52409: благодаря разделительной плёнке стабильность размотки сохраняется на скоростях до 1,5 м/с без рисков слипания витков. Для 52409 без плёнки практический предел — 0,8 м/с
• Натяжение ленты — 80–130 Н/см (запас по разрыву от паспортной 150 Н/см — 15–45 %)
• Перекрытие — стандартное 50 % (полуперекрытие); на лобовых частях допускается локальное усиление до 67 % (треть-перекрытие) для дополнительной защиты от скользящих разрядов и краевых эффектов в зоне выхода стержня из паза
• Нагрев ленты в зоне намотки — 50–70 °C с помощью встроенных в станок инфракрасных нагревателей или подогревом стержня перед началом намотки. Нагрев включается ПОСЛЕ снятия разделительной плёнки
• Контроль геометрии — толщина уложенной изоляции замеряется через каждые 50–100 мм длины стержня для выявления дефектов и пропущенных перекрытий
• Контроль снятия плёнки — на современных автоматах оптический датчик отслеживает наличие плёнки на приёмной катушке; если плёнка обрывается или начинает попадать в зону укладки — автомат останавливается с сигналом «брак намотки»

Длина непрерывной размотки одного ролика 52409-3 типично составляет 200–800 м в зависимости от ширины ленты и диаметра ролика. Это покрывает обычно изоляцию 1–3 крупных стержней турбогенератора без замены ролика — критический параметр для автоматизированной линии, где замена ролика требует остановки автомата на 5–10 минут.

Режим отверждения готовой обмотки с уложенной 52409-3 — 8–10 часов при температуре 160 °C (по аналогии с 52409, в открытом каталоге для 52409-3 не указан явно). Это типовой режим для эпоксидных связующих класса F. Отверждение проводится в сушильной печи или индукционной камере; для крупных стержневых обмоток гидрогенераторов диаметром более 4 м используются специализированные тоннельные печи с равномерным распределением температуры по всей длине стержня. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

На стадии отверждения эпоксидный компаунд связующего (102 г/м² исходно для 52409-3) переходит из вязко-пластичного состояния в твёрдое сшитое и образует монолитную изоляцию между слоями ленты, между лентой и медью стержня. Для 52409-3 это особенно критично: низкий tg δ (0,09 при 155 °C) гарантируется именно после полного отверждения связующего; при недосушенной изоляции tg δ может оказаться заметно выше — что нивелирует преимущество марки. После полного отверждения готовая изоляция 52409-3 не отличается по электрическим свойствам от изоляции 52409 — разделительная плёнка к этому моменту давно ушла в утиль на лентоизолировочной линии.

Как выбрать между 52409-3 и 52409 для конкретной задачи

Выбор между 52409-3 и 52409 не имеет отношения к электрическим параметрам изоляции — обе ленты дают одинаковые 25 кВ/мм, 150 Н/см и tg δ 0,09 при 155 °C на одной и той же толщине 0,18 мм. Решение принимается по характеристикам производственной линии и масштабу задачи:

Производственный сценарий	Рекомендуемая лента	Аргументация
Серийное производство турбогенераторов 1000+ МВт на программно-управляемом автомате; стержни длиной 7–10 м, скорость намотки ≥1,0 м/с, длинные непрерывные линии 500+ м с одного ролика	52409-3	Разделительная плёнка устраняет риск обрыва ленты на длинных линиях; снижение брака и простоев окупает разницу в цене
Капитальный ремонт 1–3 стержней крупного гидрогенератора, ручная подгонка лобовых частей, скорости 0,5–0,8 м/с, частые остановы на проверку	52409 (без «-3»)	Разделительная плёнка избыточна для коротких партий; экономия на цене ленты и упрощение работы со станком (нет необходимости в узле снятия плёнки)
Ремонтная база с лентоизолировочным станком 1980-х годов без узла снятия плёнки	52409	52409-3 невозможно правильно намотать на станке без узла снятия плёнки
Производство мощных промышленных двигателей 6–10 кВ серийно (2–10 машин одного типа в месяц)	52409-3 (если стержень длиной ≥3 м) или 52409 (если стержень короче)	Для длинных стержней разделительная плёнка окупается; для коротких выигрыш минимален
Лабораторное производство опытных образцов, 1–2 машины с детальной ручной отладкой намотки	52409	Для отладки и опытного производства гибкость и простота важнее автоматизации
Машина с переменной нагрузкой и риском пиковых нагревов 200+ °C (гидрогенератор пиковой выработки, синхронный компенсатор с резкими режимами)	55409 (флогопит, не 52409-3)	Тип слюды важнее технологии намотки — флогопит лучше переносит пики; разделительная плёнка отдельным аргументом не является
Машина с длительной работой выше 155 °C	529099 (класс H)	Класс F (155 °C) недостаточен; разделительной плёнки в номенклатуре класса H у 529099 нет — нужно либо снижать скорость намотки, либо принимать риск обрывов

Практический алгоритм выбора:

1. Определить рабочее напряжение машины и длительный тепловой режим — если выше 155 °C → 529099 (класс H), без рассмотрения 52409-3
2. Определить характер нагрузки — если переменная с риском пиковых нагревов 200+ °C → 55409 (флогопит), без рассмотрения 52409-3
3. Определить требуемую толщину изоляции — если нужна 0,14 или 0,16 мм, у 52409-3 такой толщины нет → 52409 (для 0,14) или 55409 (для 0,14, 0,16, 0,18)
4. Если толщина 0,18 мм и стандартный режим класса F — выбор сводится к 52409-3 vs 52409; решение по характеристикам линии намотки (см. таблицу выше)

Для расчёта суммарной толщины корпусной изоляции под рабочее напряжение применяется методика Тареева Б.М. с коэффициентом запаса электрической прочности k_зап = 3–4 для пропитанных систем класса F и 5–7 для безпропиточных. Для 52409-3 с электрической прочностью 25 кВ/мм при толщине 0,18 мм и полуперекрытии типичные решения по слоям: 6,3 кВ — 4–5 слоёв; 10,5 кВ — 4–5 слоёв; 13,8 кВ — 6–8 слоёв; 15,75 кВ — 7–9 слоёв; 20–24 кВ — 9–12 слоёв с обязательной VPI. Конкретное число слоёв задаётся конструкторской документацией изготовителя машины.

Место Элмикатерм 52409-3 в номенклатуре слюдинитовых лент

В номенклатуре современных стеклослюдинитовых лент 52409-3 занимает специфическую позицию «технологической версии 52409 для длинных автоматизированных линий». Это не самостоятельная марка с отдельным набором применений, а вариант базовой 52409 для специфической производственной задачи. По ключевым параметрам сравнение с родственными марками выглядит так:

Лента	Тип слюды	Связующее	Класс / °C	tg δ при 155 °C	Эл. прочн.	Разд. плёнка	Применение
ЛСЭН-526Т	Слюдинит/мусковит	Эпоксидное	F / 155	0,15–0,20	22 кВ/мм	Нет	Корпусная изоляция (старая)
Элмикатерм 52409	Мусковит	Эпоксидное	F / 155	0,09	25 кВ/мм	Нет	Базовая, выбор толщин
Элмикатерм 52409-3	Мусковит	Эпоксидное	F / 155	0,09	25 кВ/мм	Есть	Длинные автоматизированные линии
Элмикатерм 55409	Флогопит	Эпоксидное	F / 155	0,25	25 кВ/мм	Нет	Машины с переменной нагрузкой
Элмикатерм 524099	Мусковит	Эпоксидно-полиэф.	F / 155	не норм.	15–29 кВ/мм	Нет	Двигатели и машины 6 кВ
Элмикатерм 529099	Мусковит	Эпоксидное	H / 180	не норм.	18–25 кВ/мм	Нет	Машины класса H

На фоне родственных марок 52409-3 уникальна сочетанием «мусковит + низкий tg δ + разделительная плёнка». Ни одна другая лента в номенклатуре Элмикатерм не нормирует tg δ при 155 °C на уровне 0,09 и одновременно не имеет разделительной плёнки между витками. Если приоритет — низкие диэлектрические потери для машины базовой нагрузки и серийное производство на современном автомате, 52409-3 — единственный точный выбор.

Ограничение 52409-3 — узкий ассортимент толщин (только 0,18 мм). Если в проекте машины требуется 0,14 или 0,16 мм — приходится либо переходить на обычную 52409 (имеет 0,14 и 0,18) либо на 55409 (имеет 0,14; 0,16; 0,18), теряя либо разделительную плёнку, либо мусковитовую основу. Альтернативный путь — пересчитывать число слоёв 52409-3 на 0,18 мм для получения нужной суммарной толщины корпусной изоляции; для большинства генераторных применений это допустимо, но требует согласования с конструкторской документацией машины.

Современные аналоги и замены Элмикатерм 52409-3

На отечественном рынке стеклослюдинитовых лент для крупногабаритных машин класса F с разделительной плёнкой представлено очень узкое предложение. Прямого функционального аналога 52409-3 «один-в-один» с другой производственной маркой — фактически нет; есть лишь близкие по применению марки без разделительной плёнки или с другим типом слюды. Краткий обзор:

Марка	ТУ	Класс	Эл. прочн.	tg δ при 155 °C	Толщина	Разд. плёнка
Элмикатерм 52409-3	предприятия	F	25 кВ/мм	0,09	0,18 мм	Есть
Элмикатерм 52409	предприятия	F	25 кВ/мм	0,09	0,14; 0,18	Нет
Элмикатерм 55409	предприятия	F	25 кВ/мм	0,25	0,14; 0,16; 0,18	Нет
ЛСЭН-526Т	16-503.191-79	F	22 кВ/мм	0,15–0,20	0,14; 0,18	Нет

Зарубежных аналогов с прямой эквивалентностью по ТУ — нет. Близкие по применению западные марки с разделительной плёнкой строятся на других системах слюдяной бумаги и связующих и требуют отдельного подбора под конкретное применение, включая пересмотр пропиточного компаунда. Прямой замены «по геометрии и параметрам» 52409-3 на западный аналог без перепроектирования технологии — обычно нет.

Практические сценарии замены 52409-3 при отсутствии в наличии:

• Если на лентоизолировочном автомате есть отдельная программа намотки на пониженной скорости (≤0,8 м/с) и допустимы редкие остановы — заменяемой служит обычная 52409 на той же толщине 0,18 мм; tg δ, прочность и применение идентичны, но без разделительной плёнки придётся снизить скорость намотки и/или принимать риск редких обрывов на длинных линиях
• Если автомат требует обязательной разделительной плёнки и его нельзя перенастроить — рассмотреть индивидуальную поставку 52409 в роликах с дополнительной разделительной плёнкой, накатанной отдельно (нестандартная услуга, требует согласования с производителем)
• Для срочных ремонтных задач без жёстких требований к автоматизации — складская ЛСЭН-526Т (та же геометрия 0,18 мм, но электрическая прочность ниже на 14 % и tg δ выше в 2 раза); для базовых турбогенераторов с длительной полной нагрузкой результат хуже, но для типовых ремонтных задач — рабочий вариант
• Если применение допускает флогопит (машины с переменной нагрузкой и риском температурных пиков) — рассмотреть 55409; tg δ заметно выше (0,25 vs 0,09), но термостойкость пиковых нагревов лучше

Совместимость Элмикатерм 52409-3 с пропиточными составами

Лента Элмикатерм 52409-3 предназначена для работы в пропиточных изоляционных системах класса F — то есть в системах, где после намотки и отверждения собственного связующего ленты обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидное связующее в самой ленте обеспечивает «черновое» сцепление слоёв и фиксирует геометрию намотки; финальная электрическая прочность и механическая монолитность изоляции достигаются после VPI и отверждения пропиточного компаунда.

Для генераторов 24 кВ VPI обязательна — без неё лента 52409-3 не даёт паспортной электрической прочности 25 кВ/мм в условиях многослойной корпусной изоляции, и низкий tg δ 0,09 не реализуется в полной мере (в сухой неотверждённой намотке tg δ может оказаться 0,12–0,15). Это в равной мере касается и 52409, и 52409-3 — наличие или отсутствие разделительной плёнки в ролике на этап VPI никак не влияет, поскольку плёнка к этому моменту давно снята на лентоизолировочной линии.

Совместимые пропиточные составы класса F:

• Эпоксидные лаки и компаунды класса F — основная группа: ЭП-241, КП-303, ПЭН-2 (для мокрых VPI-систем), Элпласт-180А (отверждение при 160 °C). Дают максимальную электрическую прочность системы и сохраняют низкий tg δ; используются на ответственных генераторах с длительным сроком эксплуатации
• Эпоксидно-полиэфирные лаки класса F — КП-303НТ, Элпласт-180Б, ПК-11 (отверждение при 160 °C). Применяются в серийном производстве; химически совместимы с эпоксидным связующим ленты 52409-3
• Эпоксидно-новолачные системы — для высоконагруженных применений с длительной работой при 145–155 °C; обеспечивают повышенную стойкость к термоциклированию и к коронным разрядам в зоне выхода стержня из паза

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — химически несовместимы с эпоксидным связующим в ленте, дают плохую адгезию между слоями. Если в системе используется кремнийорганика — выбирать ленту с тем же типом связующего (например, 525029 на 220 °C)
• Битумные пропитки — устарели, не используются в современных генераторных применениях. Химически частично растворяют эпоксидное связующее
• Алкидные лаки класса B — недостаточная термостойкость для класса F; применение алкидных лаков с лентой 52409-3 «снижает» класс системы до B и нивелирует преимущества по tg δ

Безпропиточная (VPI-free) эксплуатация 52409-3 для генераторов 6–24 кВ не рекомендуется: в безпропиточном режиме многослойная намотка содержит микропустоты в местах нахлёста ленты, в которых при рабочем напряжении возникают частичные разряды, ускоренно разрушающие изоляцию. Кроме того, без качественной VPI tg δ ленты не удерживается на паспортном уровне 0,09 — он становится 0,15–0,20, что нивелирует основное преимущество марки. Для безпропиточных применений нет смысла переплачивать за 52409-3 — флогопитовая 55409 будет давать тот же результат при той же цене и проще в работе.

ТУ предприятия на 52409-3 и связь с базовой 52409

Лента Элмикатерм 52409-3 выпускается по тому же ТУ предприятия, что и базовая 52409 и флогопитовая 55409 — это общая нормативная база на семейство «крупногабаритных» лент серии Элмикатерм. ТУ предусматривает варианты исполнения: с разделительной плёнкой («-3» в обозначении) и без неё (без суффикса). Конкретный шифр ТУ — у производителя по официальному запросу заказчика; в технической документации сайта ТУ обозначается как «ТУ предприятия» по соглашению о ненарушении деловых интересов производителя.

Историческая преемственность 52409-3 — это вариант рецептуры, разработанный позже базовой 52409 для удовлетворения растущих потребностей серийного производства турбогенераторов на современных программно-управляемых лентоизолировочных автоматах. По мере перехода производственных линий с механизированных станков 1980-х годов на современные автоматы со скоростями намотки 1,0–1,5 м/с и непрерывной размоткой 200–800 м с одного ролика — обычная 52409 без разделительной плёнки начала давать неприемлемое количество обрывов ленты на длинных линиях. Введение разделительной плёнки между витками устранило проблему, и так появилась модификация 52409-3 с увеличенным на ~11 % количеством связующего для компенсации расхода на разделительную плёнку.

На рынке параллельно с 52409-3 продолжает существовать сама 52409 — для коротких партий и медленных линий разделительная плёнка избыточна, и базовая 52409 проще и дешевле. Для новых крупных серийных производств, где отлажена линия с автоматическим узлом снятия плёнки, стандартный современный выбор — переход на 52409-3.

Контроль качества и паспорт партии Элмикатерм 52409-3

Каждая партия ленты Элмикатерм 52409-3 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 52409-3», толщина 0,18 мм, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность (без учёта разделительной плёнки), массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении
• Тангенс угла диэлектрических потерь при 155 °C — критически важный параметр для 52409-3, должен быть подтверждён в паспорте по фактическим испытаниям, а не «нормируется не более 0,09» формальной записью. Для генераторных применений запрашивайте фактическое значение из приёмо-сдаточного протокола
• Контроль состояния мусковитовой бумаги — отсутствие складок, разрывов, локальных утолщений; контроль качества стеклотканевой подложки
• Контроль качества разделительной плёнки — целостность плёнки на всех витках ролика, отсутствие разрывов, складок и зон, где плёнка могла попасть в зону связующего и приклеиться к ленте
• Текучесть связующего — контролируется в диапазоне 40–70 % методом сжатия между плоскими нагретыми пластинами
• Качество визуального осмотра ленты — отсутствие задиров, целостность стеклотканевой подложки и слюдяной поверхности
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93 (категория испытаний — длительный нагрев при 155 °C с последующим контролем электрической прочности и tg δ). Для поставок на ответственные объекты (атомные станции, крупные ГЭС, объекты Россетей) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности и tg δ после термоциклирования (–60…+155 °C по 100–200 циклов), испытание на стойкость к коронным разрядам, контроль геометрических параметров на каждом ролике партии. Для 52409-3 также проводится тестовая размотка ролика на лабораторном стенде для проверки качества разделения плёнки и ленты при разматывании.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводятся повторные испытания электрической прочности, текучести связующего, tg δ при 155 °C и проверка состояния разделительной плёнки на образцах из ролика. Для 52409-3 после длительного хранения особенно важна проверка целостности разделительной плёнки — она может сохнуть и становиться хрупкой, что приведёт к разрывам при автоматической размотке.

Типичные ошибки при выборе и применении Элмикатерм 52409-3

1. Заказ 52409-3 для лентоизолировочного станка без узла снятия разделительной плёнки

Самая частая системная ошибка — заказ 52409-3 на ремонтную базу или производство со станком 1980-х годов, где конструктивно не предусмотрен узел отделения разделительной плёнки от основной ленты. В таком случае намотка приведёт к одной из двух проблем: либо разделительная плёнка попадёт в готовую изоляцию (и при отверждении не сольётся монолитно с эпоксидным связующим, образуя слабые места по электрической прочности), либо при попытке снять плёнку вручную по ходу намотки оператор будет дёргать ленту с натяжения, что приведёт к обрывам и неровной укладке. Перед заказом 52409-3 уточните у производственного участка, что узел снятия плёнки на станке исправен и настроен под конкретную плёнку, поставляемую с лентой. Если такой уверенности нет — заказывайте обычную 52409 без «-3».

2. Попытка использовать 52409-3 для ручной намотки

52409-3 разработана исключительно для механизированной автоматической намотки. Попытка ручной размотки ролика 52409-3 ведёт к рваному поведению ленты: оператор не может с одинаковой скоростью отделять разделительную плёнку и подавать ленту к стержню, разделительная плёнка путается и заматывается обратно в ролик, лента ложится с неравномерным натяжением. Результат — изоляция получается с дефектами укладки, ниже паспортной электрической прочности. Если нет лентоизолировочного станка — выбирайте ленты, рассчитанные на ручную намотку при комнатной температуре (524019, ЛСЭП-934-ТПл, ЛСК-110-ТПл), а не пытайтесь приспособить 52409-3 к ручной работе.

3. Ожидание электрических преимуществ от 52409-3 над обычной 52409

На форумах эксплуатации иногда встречается мнение, что «-3» с увеличенным количеством связующего даёт лучшую электрическую прочность или более низкий tg δ, чем обычная 52409. Это не так: паспортные электрические параметры 52409-3 идентичны 52409 — 25 кВ/мм, 150 Н/см, tg δ при 155 °C 0,09. Увеличение связующего на 10 г/м² компенсирует расход на удержание разделительной плёнки и не даёт реального выигрыша в готовой изоляции после её снятия. Преимущества 52409-3 — исключительно технологические (стабильность размотки на длинных линиях), не электрические.

4. Заказ 52409-3 на промежуточные или более тонкие толщины

В номенклатуре 52409-3 есть только одна толщина — 0,18 мм. Если в проекте машины указана 0,14 или 0,16 мм — нужно либо переходить на 52409 (имеет 0,14 и 0,18) либо на 55409 (имеет 0,14; 0,16; 0,18). Заказывать «промежуточную» 0,16 мм или «тонкую» 0,14 мм в номенклатуре 52409-3 у поставщика бессмысленно — её просто нет в производственной программе.

5. Эксплуатация при температуре выше 155 °C — рост tg δ

Для 52409-3 эта ошибка особенно коварна (как и для 52409). Соблазн «вытянуть» класс F на 165–175 °C при перегрузках машины приводит не только к деградации связующего (как у любой ленты F), но и к росту tg δ при 155 °C с 0,09 до 0,15–0,20 уже за 1500–3000 часов работы. Это означает рост тепловых потерь в изоляции в 2 раза при том же напряжении и геометрии — что само по себе ускоряет дальнейший разогрев и может привести к тепловому пробою. Если конструктивно требуется длительная работа выше 155 °C — однозначно переход на ленту класса H (529099 как мусковитовый вариант, без разделительной плёнки).

6. Намотка из роликов с истёкшим сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидное связующее 52409-3 начинает медленную предполимеризацию: текучесть связующего падает ниже минимально допустимой 40 %, лента теряет пластичность даже при подогреве 50–70 °C, при последующем отверждении не достигается нужная монолитность изоляции. Дополнительная проблема для 52409-3 — за время длительного хранения разделительная плёнка может «прирасти» к ленте при контакте с эпоксидным связующим, и при размотке плёнка не отделится чисто, что приведёт к обрывам ленты или попаданию плёнки в готовую изоляцию. Использование «старых» роликов 52409-3 особенно нежелательно — обязательная повторная аттестация партии или утилизация.

7. Замена 52409-3 на 524099 в высоковольтных генераторах

Иногда на ремонтных базах применяют «накатную» замену 52409-3 на более доступную 524099 — обе мусковитовые, обе класс F. Это ошибка: 524099 рассчитана на машины 6 кВ с двусторонне армированной механической изоляцией, у неё электрическая прочность 15–29 кВ/мм (нелинейно по толщинам, средняя ниже) и связующее эпоксидно-полиэфирное (другая химия пропитки). Для генераторов 13,8–24 кВ замена 52409-3 на 524099 даёт недостаточный запас по электрической прочности. Кроме того, у 524099 не нормирован tg δ — нет гарантии низких потерь.

Хранение и транспортировка Элмикатерм 52409-3

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — гарантийный срок 3 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 6 месяцев. Хранение при отрицательных температурах не допускается.
• Относительная влажность воздуха: до 75 % при 15–35 °C; до 70 % при 5 °C. Длительное превышение влажности 80 % приводит к набуханию мусковитовой бумаги, снижению электрической прочности на 10–20 % и росту tg δ. Для 52409-3 особенно: высокая влажность ведёт к набуханию разделительной плёнки и её прилипанию к ленте, что нарушит процесс размотки.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Эпоксидное связующее под прямым солнечным светом ускоренно деградирует. Разделительная плёнка под УФ становится хрупкой и может разрываться при размотке.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки и на ровной поверхности.
• Удаление от химически активных веществ — не хранить в одном помещении с летучими растворителями, ГСМ, кислотами и щелочами; пары могут проникать в упаковку и взаимодействовать со связующим и разделительной плёнкой.

Главная сложность 52409-3 при хранении — короткий гарантийный срок (3 месяца при стандартных условиях) в сочетании с дополнительным риском «прирастания» разделительной плёнки к ленте при длительном хранении. У 52409 без плёнки эта проблема не возникает в принципе; у 52409-3 — может проявиться даже на сроке 4–5 месяцев при стандартной температуре. Для крупного генераторного предприятия, где капитальный ремонт машины может занимать 3–6 месяцев и потребление ленты идёт партиями, это означает: либо синхронизация закупки с графиком намотки, либо хранение в холодильнике 5 °C, либо перед использованием ролика после длительного хранения — обязательная тестовая размотка 5–10 м ленты для проверки качества разделения плёнки.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуре выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце, целостность ленты и состояние разделительной плёнки на крайних витках ролика.

Частые вопросы по Элмикатерм 52409-3

Что означает суффикс «-3» в названии?

Суффикс «-3» в открытых каталогах производителя детально не расшифровывается. По косвенным данным (увеличенное на ~11 % количество связующего и наличие разделительной плёнки между витками в ролике) суффикс можно описать как «третья модификация рецептуры группы 52409 — вариант с разделительной плёнкой и увеличенным содержанием эпоксидного связующего для компенсации расхода на плёнку». Однозначной нормативной расшифровки в документах нет, поэтому фактическое значение «-3» уточняется у производителя по официальному запросу. На электрические и механические параметры готовой изоляции суффикс никак не влияет — после снятия разделительной плёнки на лентоизолировочной линии 52409-3 даёт тот же результат, что и базовая 52409.

Чем 52409-3 отличается от 52409?

Тремя моментами, все технологические, не электрические. Первое: 52409-3 поставляется с разделительной плёнкой между витками в ролике, которая снимается на лентоизолировочной линии перед укладкой витка. Эта плёнка нужна для длинных непрерывных линий автоматической намотки на скоростях 1,0–1,5 м/с — она предотвращает слипание витков ролика и снижает риск обрыва ленты. У 52409 такой плёнки нет, и автоматическая размотка ограничена 0,5–0,8 м/с. Второе: 52409-3 поставляется только в одной толщине 0,18 мм; у 52409 — две толщины (0,14 и 0,18). Третье: у 52409-3 на 10 г/м² больше эпоксидного связующего при той же толщине 0,18 мм (102 vs 92 г/м²) — это компенсирует расход связующего на разделительную плёнку. Электрические и механические параметры идентичны: 25 кВ/мм, 150 Н/см, tg δ 0,09 при 155 °C.

Что такое разделительная плёнка и зачем она нужна?

Разделительная плёнка — это тонкая полимерная прокладка, уложенная между соседними витками ленты в ролике. Она не входит в электроизоляционную конструкцию и не остаётся в готовой изоляции стержня. Её функция — разделять витки ленты, чтобы они не слипались между собой из-за активного эпоксидного связующего, и обеспечивать стабильное равномерное разматывание ленты на лентоизолировочной линии без рывков и обрывов. Особенно ценна на длинных непрерывных линиях с разматыванием 200+ м ленты с одного ролика без остановки. Перед укладкой витка на стержень разделительная плёнка отделяется от ленты на специальном узле станка и уходит на отдельный приёмный ролик или в утиль.

Можно ли намотать 52409-3 на станке без узла снятия плёнки?

Технически — нет, корректно нельзя. Без специального узла отделения плёнки от ленты разделительная плёнка либо попадёт в готовую изоляцию (что нарушит её монолитность при отверждении), либо при попытке снять её вручную по ходу намотки оператор будет дёргать ленту с натяжения и провоцировать обрывы. Если на лентоизолировочном станке нет узла снятия плёнки или его настройка не отлажена — заказывайте обычную 52409 без суффикса «-3». На результат готовой изоляции это не повлияет, а сложность намотки снизится.

Можно ли применять 52409-3 без VPI-пропитки?

Технически возможно, но не рекомендуется. Низкий tg δ 0,09 у 52409-3 — это паспортное значение, гарантированное только после качественной VPI и отверждения пропиточного компаунда. В безпропиточной обмотке tg δ оказывается 0,15–0,20, что нивелирует основное преимущество марки. Для безпропиточных применений нет смысла переплачивать за 52409-3 — выбирайте 55409 или ЛСЭН-526Т.

Влияет ли разделительная плёнка на электрические свойства готовой изоляции?

Нет. Разделительная плёнка снимается с ленты на лентоизолировочной линии в зоне перед нагревом и не остаётся в готовой укладке витков. Электрическая прочность 25 кВ/мм, разрывная нагрузка 150 Н/см и tg δ 0,09 при 155 °C — это параметры собственно слюдинитовой ленты с эпоксидным связующим, без какого-либо вклада разделительной плёнки. Готовая изоляция стержня после намотки 52409-3 и отверждения по электрическим характеристикам идентична изоляции, намотанной из обычной 52409.

Какая толщина 52409-3 нужна для генератора 24 кВ?

В номенклатуре 52409-3 есть только одна толщина — 0,18 мм. Для линейного напряжения 24 кВ при коэффициенте запаса k_зап = 4 типичное решение — 9–12 слоёв ленты 0,18 мм с полуперекрытием, что даёт суммарную толщину корпусной изоляции 3,2–4,3 мм. Конкретное число слоёв задаётся конструкторской документацией изготовителя машины с учётом механических нагрузок на стержень и теплового режима обмотки. VPI-пропитка обязательна.

Сколько по сроку хранится 52409-3 после поставки?

3 месяца при 15–35 °C или 6 месяцев при 5 °C. Это меньше, чем у некоторых старых лент (ЛСПМ — 12 месяцев), и связано с активной химией эпоксидного связующего. Дополнительный риск 52409-3 — «прирастание» разделительной плёнки к ленте при длительном хранении (особенно после 4–5 месяцев при стандартной температуре). Перед использованием ролика после длительного хранения рекомендуется тестовая размотка 5–10 м ленты для проверки качества разделения плёнки.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 52409-3 — таблицы электрических и механических характеристик, требования к составу подложек и связующего, наличие разделительной плёнки между витками в ролике, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ТУ 16-503.191-79 — нормативный документ на ленту ЛСЭН-526Т (заменяемая марка). Применяется при сравнительных характеристиках и при оформлении ТЗ на замену.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 52409-3.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы — мусковит и флогопит, длительные допустимые температуры, диэлектрические потери), раздел 20 (электроизоляционные ленты, методики измерения tg δ при рабочей температуре).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса F, влияние диэлектрических потерь на тепловой режим обмотки, тепловой пробой и обратные связи.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; обзор стеклослюдинитовых лент серии Элмикатерм для крупногабаритных машин и технологические модификации с разделительными плёнками.
• IEC 60371-3-2 «Specification for insulating materials based on mica. Part 3-2: Mica paper tapes for high-voltage insulation» — международный стандарт на стеклослюдинитовые ленты для высоковольтной изоляции, применимый для генераторного сегмента.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяемая при сертификации лент класса F.
• IEC 60250 — «Recommended methods for the determination of permittivity and dielectric dissipation factor of electrical insulating materials at power, audio and radio frequencies» — методика измерения tg δ для электроизоляционных материалов, в том числе для приёмо-сдаточных протоколов производителя.

Заказать ленту Элмикатерм 52409-3

📦 Лента Элмикатерм 52409-3 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–25 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия по ширине ролика. Лента поставляется с паспортом качества производителя и с подтверждением целостности разделительной плёнки на момент отгрузки; по запросу — копия сертификата соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93 с фактическим значением tg δ при 155 °C.

Если отгрузка нужна с быстрым сроком, есть две складские альтернативы:

• Элмикатерм 52409 (по ТУ предприятия) — мусковитовая лента класса F без разделительной плёнки. Электрические и механические параметры идентичны 52409-3 (25 кВ/мм, 150 Н/см, tg δ 0,09 при 155 °C). Дополнительно — выбор из двух толщин (0,14 и 0,18 мм), а не только 0,18 как у 52409-3. Подходит для лентоизолировочных станков без узла снятия плёнки и для коротких партий с ручной подгонкой; на длинных автоматизированных линиях со скоростями 1,0+ м/с потребует снижения скорости до 0,5–0,8 м/с.
• ЛСЭН-526Т (ТУ 16-503.191-79) — стеклослюдинитовая лента класса F, прямой исторический предшественник серии 524-554. Корпусная изоляция турбо- и гидрогенераторов до 24 кВ. Электрическая прочность 22 кВ/мм (на 14 % ниже, чем у 52409-3), разрывная нагрузка 100 Н/см, tg δ при 155 °C обычно 0,15–0,20. Для базовых турбогенераторов с длительной полной нагрузкой 52409-3 заметно предпочтительнее по тепловому режиму, но ЛСЭН-526Т — рабочая альтернатива из наличия для типовых ремонтных задач без жёстких требований к автоматизации.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 52409-3 «под заказ» с учётом срока поставки и согласуем ширину ролика под конкретный лентоизолировочный станок. Также подскажем складскую альтернативу из 52409 или ЛСЭН-526Т под конкретное напряжение машины и характер производственной линии. Для крупных серийных заказов (от 50 роликов) возможна резка нестандартных ширин для специальных применений.

Альтернативные ленты серии Элмикатерм в нашем каталоге для разных применений: 52409 (тот же мусковит, без разделительной плёнки, выбор толщин), 55409 (флогопит, тот же класс F, термостойкость пиковых нагревов), 524019 (мусковит, ПЭТФ-плёнка, ручная намотка, машины 6 кВ), 524099 (мусковит, двусторонняя стеклоткань, корпусная изоляция стержней 6 кВ), 529099 (мусковит, класс H 180 °C — для машин с длительной работой выше 155 °C). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
