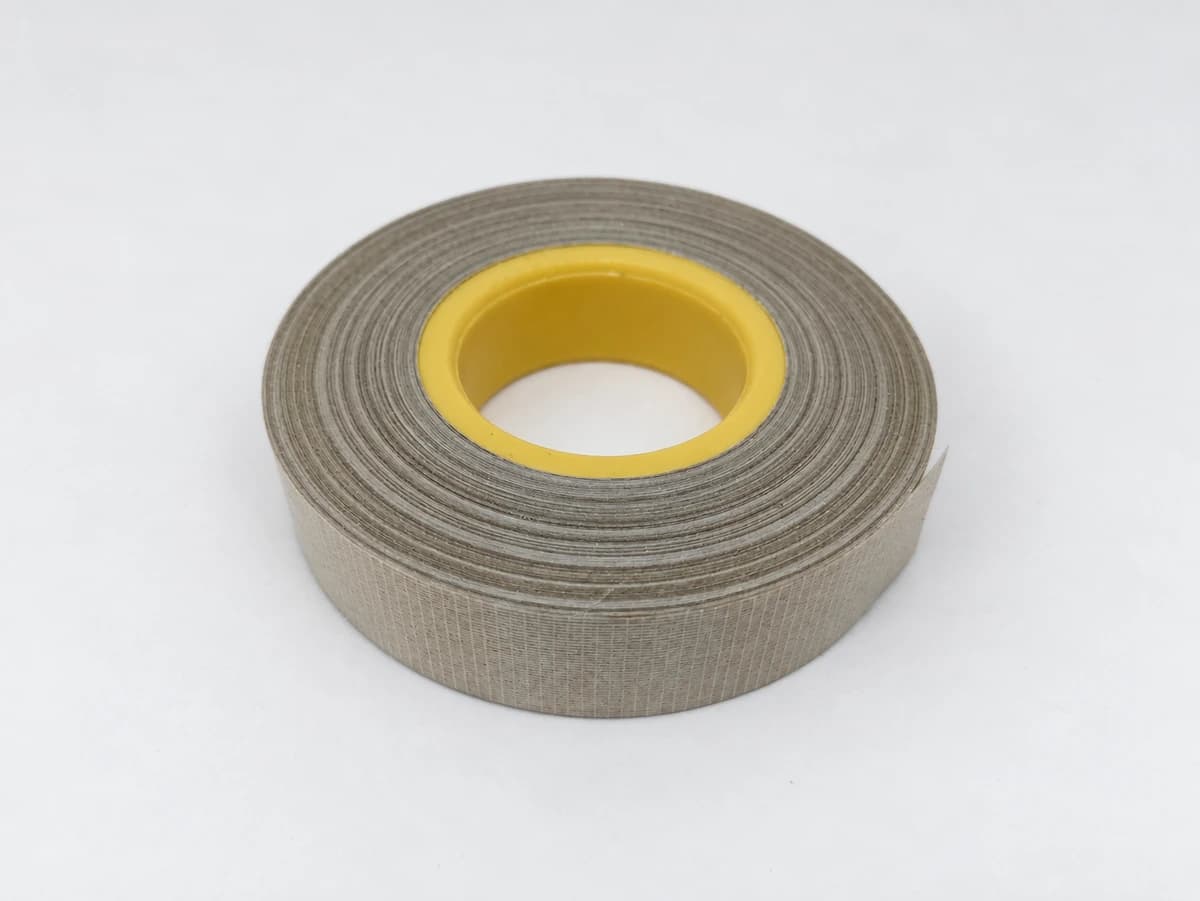

Лента Элмикатерм 55409 — купить от производителя

📦 Лента Элмикатерм 55409 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет. Оформляем при наличии у поставщиков, ориентировочный срок — 10–25 рабочих дней с момента подтверждения заказа. Если отгрузка нужна со склада — рассмотрите заменяемую марку ЛСЭН-526Т (ТУ 16-503.191-79): то же применение для крупных машин до 24 кВ, корпусная изоляция турбо- и гидрогенераторов, поставка из наличия. По геометрии роликов и режиму отверждения замена прямая; по электрической прочности и разрывной нагрузке ЛСЭН-526Т несколько уступает 55409, но для большинства типовых проектов запас изоляции достаточен.

Лента стеклослюдинитовая Элмикатерм 55409 — предварительно пропитанная электроизоляционная лента на основе флогопитовой слюдяной бумаги с односторонним стеклотканевым армированием и эпоксидным связующим, класс нагревостойкости F (155 °C) по ГОСТ 8865-93. Ключевая особенность 55409 в номенклатуре серии Элмикатерм — единственная в линейке марка с флогопитовой бумагой (тип «5» в кодовом индексе). Все «соседи» по серии 524 и 529 работают на стандартной мусковитовой бумаге; в индексе 55409 первая «5» означает связующее, вторая «5» — именно флогопит как тип основы.

Назначение 55409 — корпусная изоляция крупных электрических машин с напряжением до 24 кВ: турбогенераторов тепловых и атомных станций, гидрогенераторов гидроэлектростанций, синхронных компенсаторов крупных подстанций. Это узкий, но критически важный сегмент: лента работает в условиях, где сочетаются высокое напряжение (до 24 кВ), длительная эксплуатация в режиме полной нагрузки, повышенные вибрации и риск точечных перегревов на торцевых частях обмотки. Для такой среды флогопитовая основа даёт принципиальное преимущество перед мусковитом: при кратковременных локальных нагревах выше 200 °C флогопит сохраняет структуру, мусковит начинает терять конституционную воду уже при 500–600 °C, но поверхностные изменения возможны раньше.

⚡ Главное отличие Элмикатерм 55409 от заменяемой марки ЛСЭН-526Т: электрическая прочность 25 кВ/мм против 22 кВ/мм (выигрыш 14 %) и удельная разрушающая нагрузка 150 Н/см против 100 Н/см (выигрыш 50 %). При тех же толщинах 0,14–0,18 мм и том же классе F замена ЛСЭН-526Т на 55409 повышает запас изоляции по электрическому пробою и существенно снижает риск механического разрыва ленты при намотке на лентоизолировочном станке. Платой за эти улучшения стал короткий гарантийный срок хранения — 3 месяца при 15–35 °C против 3–6 месяцев у ЛСЭН.

Что означает индекс 55409

Маркировка «Элмикатерм 55409» состоит из имени серии и пятизначного цифрового кода. «Элмикатерм» — устоявшийся технический индекс линейки слюдинитовых и стеклослюдинитовых лент классов F, H и до 220 °C на рынке электроизоляционных материалов СНГ. В сегодняшней номенклатуре под этим именем выпускается восемь марок с разной геометрией подложек, разными типами связующего и разными классами нагревостойкости — от 155 °C (524-серия) до 220 °C (525-серия). Числовой код 55409 расшифровывается так:

• 5 (первая) — серийная группа лент с эпоксидным связующим. Группы с цифрой «2» в этой позиции — эпоксидно-полиэфирные (524-серия); с «1» — полиэфирные; с «5» — кремнийорганические для 220 °C.
• 5 (вторая) — тип слюдяной бумаги: флогопит (магнезиальная слюда KMg₃AlSi₃O₁₀(OH)₂). Цифра «2» в той же позиции (например, у 52409) означает мусковитовую бумагу — стандартный слюдинит из калиевой слюды KAl₂AlSi₃O₁₀(OH)₂.
• 4 — класс нагревостойкости F (155 °C) по ГОСТ 8865-93.
• 0 — индекс конструкции подложек: одна стеклоткань, без полимерной плёнки. Сравните с «019» в 524019 (стеклоткань + ПЭТФ-плёнка) или «029» в 529029 (стеклоткань + полиимидная плёнка).
• 9 — внутренний индекс варианта рецептуры (в открытых документах не расшифрован детально; в каталоге 2016 фигурирует как «вариант с повышенным содержанием связующего»).

Группа «554» в номенклатуре Элмикатерм — крупногабаритные ленты для машин высокого напряжения, в которой кроме 55409 есть «соседи» 52409 (мусковит, тот же конструктив) и 52409-3 (мусковит, с разделительной плёнкой, только 0,18 мм). Группы 524 и 529 ориентированы на массовые низковольтные применения, группа «554» — узкоспециализированная для генераторного сегмента 6–24 кВ.

Место Элмикатерм 55409 в ряду модификаций серии 524-554

В серии существуют три родственные ленты с одинаковым ТУ и близким конструктивом, но с принципиальными отличиями по типу слюды и наличию разделительной плёнки. Сравнение помогает выбрать правильное исполнение под конкретное применение:

Параметр	Элмикатерм 55409 (этот раздел)	Элмикатерм 52409	Элмикатерм 52409-3
Тип слюдяной бумаги	Флогопит (тип «5»)	Мусковит (тип «2»)	Мусковит (тип «2»)
Связующее	Эпоксидное	Эпоксидное	Эпоксидное
Класс / температура	F / 155 °C	F / 155 °C	F / 155 °C
Толщины, мм	0,14; 0,16; 0,18 (3 позиции)	0,14; 0,18 (2 позиции)	0,18 (1 позиция)
Эл. прочность, кВ/мм	≥ 25	≥ 25	≥ 25
Прочность на разрыв, Н/см	≥ 150	≥ 150	≥ 150
tg δ при 155 °C, не более	0,25	0,09	0,09
Разделительная плёнка в ролике	Нет	Нет	Есть (для облегчения мех. намотки)
Срок хранения 15–35 °C	3 мес	3 мес	3 мес
Главное преимущество	Термостойкость пиковых нагревов	Низкие диэлектрические потери при нагреве	Удобство автомата

Главный практический выбор — между 55409 и 52409: разный тип слюды даёт разные диэлектрические потери при рабочей температуре. У 55409 (флогопит) tg δ при 155 °C — 0,25, у 52409 (мусковит) — 0,09. Это означает, что в режиме длительной полной нагрузки 52409 даёт меньше тепловых потерь в изоляции — критично для машин с непрерывным режимом работы (база для турбогенераторов крупных ТЭЦ). 55409 предпочтительнее там, где конструкция допускает большие потери, но требует устойчивости к локальным перегревам — например, в машинах с переменной нагрузкой и циклическими тепловыми ударами.

Связь с другими марками серии Элмикатерм: 55409 — единственная флогопитовая лента во всей линейке. Остальные семь марок (524019, 524099, 525029, 529029, 529099, 52409, 52409-3) построены на мусковитовой основе. Это делает 55409 «штучным» решением для применений, где конкретно нужна термостойкость флогопита; в большинстве других случаев применяют мусковитовые ленты как более экономичные и стабильные по электрическим характеристикам.

Технические характеристики Элмикатерм 55409

Тип слюдяной бумаги	Флогопит (магнезиальная слюда KMg₃AlSi₃O₁₀(OH)₂), щипаная; тип «5» по системе кодификации Элмикатерм
Поверхностная плотность бумаги	85±5 г/м² (0,14 мм) / 100±5 г/м² (0,16 мм) / 120±6 г/м² (0,18 мм)
Подложка с одной стороны	Стеклоткань 33±3 г/м² по ГОСТ 19170-73 — для всех трёх толщин одинакова
Подложка с другой стороны	Отсутствует — лента односторонне армированная, с открытой слюдяной поверхностью под пропитку
Связующее	Эпоксидное, 62±10 г/м² (0,14 мм) / 82±16 г/м² (0,16 мм) / 92±20 г/м² (0,18 мм). Тип «жёсткое», ускоренного отверждения; в холодном состоянии лента малопластична
Массовая доля летучих, не более	1,5 %
Текучесть связующего	40–70 % (при стандартном испытании по сжатию между плоскими нагретыми пластинами)
Тангенс угла диэлектрических потерь, исходное состояние	≤ 0,02
Тангенс угла диэлектрических потерь при 155 °C	≤ 0,25 — выше, чем у 52409 (0,09); следствие применения флогопита, у которого собственный tg δ выше, чем у мусковита
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Электрическая прочность средняя	≥ 25 кВ/мм для всех толщин (см. таблицу ниже)
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия (отличие от серии 524 с её фиксированным 3,5 кВ)
Удельная разрушающая нагрузка при растяжении	≥ 150 Н/см для всех толщин
Поверхностная плотность ленты	195±25 г/м² (0,14 мм) / 220±30 г/м² (0,16 мм) / 250±40 г/м² (0,18 мм)
Режим отверждения связующего	8–10 часов при 160 °C
Способ намотки	Только механизированная (на лентоизолировочных станках) с непрерывным разогревом ленты при 50–70 °C; ручная намотка не рекомендуется из-за жёсткости связующего в холодном состоянии
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм, втулка ⌀ (36±1) мм, по запросу — рулоны; ширина типового ряда 15, 20, 25, 30, 35 мм; нестандартные ширины — по согласованию

Источник нормативных значений — ТУ предприятия на ленту Элмикатерм 55409 и сводная таблица технических характеристик из каталога серии Элмикатерм. Удельное объёмное и поверхностное сопротивление в ТУ не нормируются — ключевыми параметрами выбраны электрическая прочность, разрушающая нагрузка и tg δ при рабочей температуре. По запросу заказчика выдаётся справка о значениях ρv и ρs из приёмо-сдаточных протоколов производителя.

Условное обозначение Элмикатерм 55409 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ. Для проектной документации генераторов и крупных электрических машин допускаются варианты записи:

Толщина 0,14 мм, ширина ролика 25 мм	Лента Элмикатерм 55409 0,14×25 ТУ предприятия
Толщина 0,16 мм, ширина 30 мм	Лента Элмикатерм 55409 0,16×30 ТУ предприятия
Толщина 0,18 мм, ширина 35 мм для крупного гидрогенератора	Лента Элмикатерм 55409 0,18×35 ТУ предприятия
Нестандартная ширина 40 мм по чертежу	Лента Элмикатерм 55409 0,18×40 ТУ предприятия по черт. № __

При заказе указывайте также количество роликов и желаемую длину намотки на ролик. Для генераторного применения важны точные данные по диаметру ролика (по умолчанию ⌀100 мм) и втулки (по умолчанию ⌀36 мм) — это влияет на согласование с автоматом лентоизолировочного станка.

Электрические и механические характеристики Элмикатерм 55409 по толщинам

В отличие от серии 524, где электрическая прочность меняется от толщины к толщине нелинейно (от 38 до 45 кВ/мм), у 55409 электрическая прочность нормирована единым значением ≥ 25 кВ/мм для всего ряда. Это типично для лент крупногабаритных применений: отдельная подгонка пробивных характеристик под каждую толщину не нужна, поскольку выбор толщины ведётся по необходимой суммарной толщине корпусной изоляции, а не по точечному пробою. Механические характеристики — также единое значение ≥ 150 Н/см для всех трёх толщин.

Толщина, мм	Эл. прочность кВ/мм, не менее	Прочность Н/см, не менее	Поверхн. плотность г/м²	Слюдяная бумага г/м²	Связующее г/м²
0,14 ±0,02	25	150	195 ±25	85 ±5	62 ±10
0,16 ±0,02	25	150	220 ±30	100 ±5	82 ±16
0,18 ±0,02	25	150	250 ±40	120 ±6	92 ±20

Источник — ТУ предприятия и сводная таблица каталога серии Элмикатерм. Видно: при росте толщины пропорционально растут плотность слюдяной бумаги (85→120 г/м²) и количество связующего (62→92 г/м²), а удельные электрические и механические характеристики сохраняются — это намеренная конструктивная особенность серии 554 для обеспечения прогнозируемого поведения изоляции в многослойной намотке.

Для сравнения с заменяемой ЛСЭН-526Т построчное сопоставление электрики и механики выглядит так:

Параметр	Элмикатерм 55409	ЛСЭН-526Т	Выигрыш 55409
Эл. прочность, кВ/мм	25	22	+14 %
Прочность, Н/см	150	100	+50 %
Толщины, мм	0,14; 0,16; 0,18	близкий ряд	—
Класс нагревостойкости	F (155 °C)	F (155 °C)	=
Тип слюды	Флогопит	Мусковит/слюдинит	термостойкость пиков
Срок хранения 15–35 °C	3 мес	3 мес	=
Применение	Корпусная изоляция генераторов до 24 кВ	То же	=

Главный технический выигрыш 55409 — это +50 % к разрушающей нагрузке. На лентоизолировочном станке с автоматическим натяжением 90–130 Н/см ЛСЭН-526Т (с её 100 Н/см) работает буквально на пределе — при сбое контроля натяжения возможен разрыв ленты, потеря качества намотки и необходимость переделки участка стержня. У 55409 запас по разрыву составляет 60–70 Н/см над типовым рабочим натяжением — этого достаточно для надёжной работы автомата без переделок и брака.

Флогопит как материал слюдяной основы 55409

Флогопит — это магнезиальная слюда из ряда слоистых алюмосиликатов, химическая формула KMg₃AlSi₃O₁₀(OH)₂. Внешне отличается от мусковита желтоватым или коричневым оттенком (мусковит обычно бесцветный или зелёно-серый), что объясняется присутствием магния и железа в кристаллической решётке. По справочнику Корицкого Ю.В. (том 2, Энергоатомиздат, 1988, раздел 19), флогопит превосходит мусковит по двум критическим для электроизоляции параметрам:

• Длительная допустимая температура эксплуатации — у мусковита 500–525 °C, у флогопита 800–1000 °C. При длительном нагреве выше 525 °C мусковит начинает терять связанную воду, теряет прочность и расслаивается. Флогопит сохраняет монолитность до 800 °C.
• Стойкость к точечным разрядам и частичным пробоям — флогопит более устойчив к локальному разрушению при коронных разрядах в местах нарушения изоляции. Это особенно важно в высоковольтных машинах, где даже минимальные дефекты пропитки или трещины в связующем могут стать очагами развития частичного пробоя.

Уязвимость флогопита перед мусковитом — несколько более высокий тангенс угла диэлектрических потерь (характеристика в нагретом состоянии): у мусковита tg δ при 155 °C 0,01–0,05, у флогопита 0,15–0,30. В готовой ленте после нанесения связующего и стеклоткани этот разрыв сглаживается, но всё же остаётся: tg δ при 155 °C у 55409 нормирован «не более 0,25», у 52409 (мусковит) — «не более 0,09».

⚠️ Важная оговорка: 55409 — это лента класса F (155 °C), и флогопитовая основа здесь не превращает ленту в высокотемпературную. Класс ограничивается эпоксидным связующим, у которого верхняя граница длительной эксплуатации — именно 155 °C. Преимущество флогопита проявляется при пиковых, локальных и аварийных нагревах — там, где мусковит мог бы начать терять связанную воду и расслаиваться раньше, чем эпоксидное связующее достигнет своей границы. Для применений с длительной рабочей температурой выше 155 °C переходят на ленты класса H (Элмикатерм 529099 или 529029) или на 220 °C-ленту 525029 — в них меняется не только тип слюды, но и связующее.

Флогопитовая основа в составе 55409 особенно ценна для следующих сценариев:

• Турбогенераторы с переменной нагрузкой и циклическими температурными колебаниями обмотки 100–155 °C
• Гидрогенераторы с пиковыми режимами при сбросе/набросе нагрузки
• Машины в условиях, где локальные перегревы более 200 °C возможны при коротких замыканиях или нарушении охлаждения
• Применения, где недопустим пробой по границе связующее–слюда (флогопит даёт более прочную адгезионную поверхность с эпоксидным компаундом)

Класс нагревостойкости F по ГОСТ 8865-93

Класс F по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — длительная допустимая рабочая температура 155 °C. Для ленты Элмикатерм 55409 ограничивающим элементом класса является эпоксидное связующее: сама флогопитовая бумага термостойка значительно выше (по справочнику Корицкого Ю.В. — длительно до 800 °C, кратковременно до 1000 °C); стеклоткань выдерживает 500–600 °C; обе подложки не лимитируют ленту в целом. Связующее же при превышении 155 °C начинает медленно деградировать с потерей механических и электрических свойств.

Что произойдёт при длительной эксплуатации выше 155 °C? Эпоксидное связующее в составе 55409 — «жёсткое», ускоренного отверждения; при 175–195 °C начинается ускоренная термодеструкция: появляются микротрещины в адгезионных слоях между слюдой и стеклотканью, теряется монолитность изоляции, электрическая прочность падает на 25–40 % от паспортной за 1500–3000 часов работы. Полная потеря работоспособности связующего наступает при 215–230 °C за несколько сотен часов. После этого изоляция держится только за счёт самой флогопитовой бумаги и стеклоткани — что в применении на 24 кВ совершенно недостаточно.

Для применений, требующих длительной работы выше 155 °C (например, турбогенераторы с возможностью устойчивой работы при перегрузке до 165–175 °C на обмотке), правильный выбор — переход на ленту класса H. В номенклатуре Элмикатерм аналог 55409 в более высоком классе нагревостойкости отсутствует: 529099 — мусковитовая, не флогопитовая. Если приоритет — флогопит, придётся искать альтернативы за пределами серии Элмикатерм (специальные слюдинитовые ленты на основе флогопита с кремнийорганическим связующим — узкосерийная продукция).

Отраслевые применения Элмикатерм 55409

Корпусная изоляция статорных обмоток турбогенераторов 6,3–24 кВ

Главное массовое применение Элмикатерм 55409 — корпусная изоляция стержневых статорных обмоток турбогенераторов тепловых электростанций мощностью от 30 до 800 МВт с напряжением статора 6,3; 10,5; 13,8; 15,75; 18; 20; 24 кВ. В таких машинах изоляция работает в режиме длительной полной нагрузки 24/7 на протяжении 4–7 лет между капитальными ремонтами; температура обмотки в номинальном режиме — 100–135 °C, в перегрузочных — до 155 °C. Толщина 0,18 мм — основная для стержней высоковольтных турбогенераторов; намотка идёт в 6–10 слоёв с перекрытием 50 % для получения суммарной толщины корпусной изоляции 1,8–3,0 мм.

Конкретные семейства турбогенераторов, для которых исторически применялась стеклослюдинитовая лента похожего класса (без указания современных привязок к моделям) — серии ТВВ (с водородно-водяным охлаждением), ТГВ (с водородным), ТВФ (с воздушным форсированным). Применение в этих сериях стандартизировано отраслевыми инструкциями по производству корпусной изоляции стержневых обмоток.

Корпусная изоляция обмоток гидрогенераторов 6–24 кВ

Гидрогенераторы крупных гидроэлектростанций отличаются от турбогенераторов значительно большим диаметром статора (до 20 м у крупных машин), вертикальным расположением вала и более низкой частотой вращения. Корпусная изоляция стержневых обмоток гидрогенераторов работает в относительно более стабильном тепловом режиме (нет резких пусков, как у турбогенераторов), но требования к механической прочности повышены — стержень при сборке в открытый паз статора подвергается обстукиванию для уплотнения. Высокая разрушающая нагрузка ленты 55409 (≥ 150 Н/см) в сочетании с термостойкостью флогопита делают её надёжным решением для гидрогенераторов 6–24 кВ.

Синхронные компенсаторы крупных подстанций

Синхронные компенсаторы — машины, работающие на холостом ходу и компенсирующие реактивную мощность сетей высокого напряжения. Их роторы и статоры конструктивно близки к гидрогенераторам, напряжения статора — 6,3–18 кВ. Корпусная изоляция работает в условиях циклических нагрузок, связанных с переменным режимом возбуждения; термостойкость и механическая прочность 55409 здесь — одинаково критичные требования.

Двигатели крупного промышленного назначения 6–10 кВ

Крупные асинхронные и синхронные двигатели для приводов мощных компрессоров, насосов, мельниц, прокатных станов мощностью от 1 до 10 МВт работают на напряжениях 6 и 10 кВ. Для статорных обмоток таких машин 55409 применяется как корпусная изоляция стержней; типичная толщина — 0,16 мм, число слоёв при намотке — 4–6 с перекрытием 50 %. В этих применениях иногда используется и менее дорогая 524099 (если хватает мусковита), но при тяжёлых режимах работы с высокими температурами 55409 даёт более длительный ресурс.

Восстановление изоляции при капитальном ремонте генераторов

Существенная доля поставок 55409 идёт на ремонтные работы — перемотку статорных обмоток турбо- и гидрогенераторов после выработки ресурса исходной изоляции. При капитальном ремонте старые стержни демонтируются, изоляция полностью удаляется, медные шины переизолируются заново. 55409 здесь — типовой выбор, особенно если исходно машина была собрана с лентой ЛСЭН-526Т: переход на 55409 даёт повышение электрической прочности и разрывной нагрузки без переработки технологии и конструкции стержня.

Технология намотки и отверждения Элмикатерм 55409

Лента Элмикатерм 55409 имеет жёсткое эпоксидное связующее, которое в холодном состоянии (комнатная температура) затрудняет ручную намотку — лента малопластична и с трудом ложится плотно. Поэтому для 55409 рекомендуется только механизированная намотка на лентоизолировочных станках с обязательным предварительным разогревом ленты до 50–70 °C. При нагреве в указанном диапазоне эпоксидное связующее размягчается, лента становится пластичной, легко принимает форму намотки, плотно прилегает к меди стержня и к предыдущему слою. Возврат температуры к комнатной после намотки — связующее снова становится жёстким, что фиксирует геометрию намотки до пропитки и термического отверждения.

⚠️ Ручная намотка 55409 без подогрева не запрещена прямо ТУ, но не рекомендуется. На практике она ведёт к: (1) образованию складок и неровностей в укладке из-за упругого «отскока» жёсткой ленты; (2) повышенному риску разрыва ленты на сложных переходах (углы лобовых частей, выходы из пазов); (3) недостаточному уплотнению слоёв с возможным образованием воздушных полостей, которые при последующей пропитке плохо заполняются лаком. Если нет лентоизолировочного станка — рассмотрите замену 55409 на 524019 или ЛСЭП-934-ТПл, которые рассчитаны на ручную работу при комнатной температуре.

Параметры механизированной намотки 55409:

• Скорость намотки — 0,3–0,8 м/с в зависимости от диаметра стержня и сложности геометрии лобовой части
• Натяжение ленты — 80–130 Н/см (запас по разрыву от паспортной 150 Н/см — 15–45 %)
• Перекрытие — стандартное 50 % (полуперекрытие); на лобовых частях допускается локальное усиление до 67 % (треть-перекрытие) для дополнительной защиты от скользящих разрядов и краевых эффектов
• Нагрев ленты в зоне намотки — 50–70 °C с помощью встроенных в станок инфракрасных нагревателей или подогревом стержня перед началом намотки
• Контроль геометрии — толщина уложенной изоляции замеряется через каждые 50–100 мм длины стержня для выявления дефектов и пропущенных перекрытий

Режим отверждения готовой обмотки с уложенной 55409 — 8–10 часов при температуре 160 °C. Это короче, чем у серии 524 (10–16 часов), что отражает более активную химию эпоксидного связующего. Отверждение проводится в сушильной печи или индукционной камере; для крупных стержневых обмоток гидрогенераторов диаметром более 4 м используются специализированные тоннельные печи с равномерным распределением температуры по всей длине стержня. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» состояния.

На стадии отверждения эпоксидный компаунд связующего переходит из вязко-пластичного состояния в твёрдое сшитое и образует монолитную изоляцию между слоями ленты, между лентой и медью стержня. Это критично для генераторов: пропуск контроля температуры в зоне отверждения с занижением на 10–15 °C даёт неполное сшивание связующего и снижение электрической прочности на 20–35 % от паспортной.

Как выбрать толщину Элмикатерм 55409 под рабочее напряжение генератора

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — суммарное пробивное напряжение многослойной корпусной изоляции с учётом числа слоёв и перекрытия, U_раб — рабочее напряжение между обмоткой и корпусом. Для пропиточных систем класса F с лентой 55409 в высоковольтном генераторном применении типичный коэффициент запаса — 3–4 для пропитанных систем после VPI и 5–7 для безпропиточных и для машин с особыми условиями эксплуатации.

Особенность 55409 — высокая нормированная электрическая прочность 25 кВ/мм при отсутствии нормирования пробивного напряжения в отдельных точках. Это означает, что расчёт ведётся по средней электрической прочности слоя изоляции с учётом числа слоёв и эффекта суммирования. Для напряжения 24 кВ требуется суммарная толщина изоляции порядка 2,5–3,0 мм, что даёт 8–10 слоёв ленты 0,18 мм с полуперекрытием.

Практический алгоритм:

1. Определить рабочее напряжение между обмоткой и корпусом U_корп (равно фазному напряжению машины: для 24 кВ линейного — 24/√3 ≈ 13,9 кВ фазное)
2. Задать k_зап = 4 для общих условий; k_зап = 5 для машин с тяжёлым климатическим исполнением (тропики, морозный пуск); k_зап = 3 для генераторов с устойчивым качеством пропитки и стабильной температурой обмотки
3. Вычислить требуемое суммарное пробивное слоя: U_сл = k_зап × U_раб
4. Подобрать толщину и число слоёв так, чтобы при намотке с полуперекрытием итоговое суммарное пробивное было не ниже U_сл. Каждый слой с полуперекрытием эффективно даёт 2 × t × E_пр

Пример расчёта корпусной изоляции для турбогенератора 13,8 кВ:

U_корп (фазное) = 13800 / √3 ≈ 7960 В
k_зап = 4 (стандартные условия машинного зала ТЭЦ) → U_сл = 31,8 кВ
Толщина 0,18 мм даёт E_пр = 25 кВ/мм → одиночный слой держит ≈ 4,5 кВ.
Семь слоёв с полуперекрытием = 14 эффективных слоёв толщины × 0,18 мм × 25 кВ/мм = 63 кВ. Запас по средней прочности — 2,0 от расчётного 31,8 кВ; общий запас k_зап = 8,0 от рабочего напряжения. С учётом коэффициента использования прочности при многослойной намотке 0,5–0,7 итоговый запас составит 4,0–5,5 — близко к норме.
Альтернатива на 0,16 мм: восемь слоёв с полуперекрытием = 16 эффективных × 0,16 × 25 = 64 кВ — практически тот же результат.

Типовые решения по толщинам для разных напряжений генераторов:

• 6,3 кВ — лента 0,14 мм в 4–5 слоёв с полуперекрытием (суммарная толщина изоляции 1,1–1,4 мм)
• 10,5 кВ — лента 0,14 или 0,16 мм в 5–7 слоёв (1,4–2,2 мм)
• 13,8 кВ — лента 0,16 или 0,18 мм в 6–8 слоёв (1,9–2,9 мм)
• 15,75 кВ — лента 0,18 мм в 7–9 слоёв (2,5–3,2 мм)
• 20–24 кВ — лента 0,18 мм в 9–12 слоёв (3,2–4,3 мм) с обязательным VPI и контролем монолитности изоляции

Конкретное число слоёв в каждой машине определяется конструкторской документацией изготовителя генератора и не может быть выведено только из электрического расчёта — учитываются также механические нагрузки на стержень при сборке, термические деформации, требования к собственной частоте колебаний обмотки и геометрия паза статора.

Место Элмикатерм 55409 в номенклатуре слюдинитовых лент

В номенклатуре современных стеклослюдинитовых лент 55409 занимает узкое, но критическое положение — единственная флогопитовая лента в линейке Элмикатерм, специально оптимизированная под крупногабаритные машины высокого напряжения. По ключевым параметрам сравнение с родственными марками выглядит так:

Лента	Тип слюды	Связующее	Класс / °C	Эл. прочн.	Прочность	Применение
ЛСЭН-526Т	Слюдинит/мусковит	Эпоксидное	F / 155	22 кВ/мм	100 Н/см	Корпусная изоляция генераторов до 24 кВ
Элмикатерм 55409	Флогопит	Эпоксидное	F / 155	25 кВ/мм	150 Н/см	То же — улучшенный аналог
Элмикатерм 52409	Мусковит	Эпоксидное	F / 155	25 кВ/мм	150 Н/см	То же — мусковитовый вариант с лучшим tg δ
Элмикатерм 524099	Мусковит	Эпоксидно-полиэф.	F / 155	15–29 кВ/мм	110–190 Н/см	Двигатели и машины 6 кВ
Элмикатерм 529099	Мусковит	Эпоксидное	H / 180	18–25 кВ/мм	100–240 Н/см	Машины класса H

На фоне родственных марок 55409 — это «специализированная» позиция: она выигрывает по электрической прочности и термостойкости пиков, но проигрывает по диэлектрическим потерям при рабочей температуре (tg δ при 155 °C — 0,25 против 0,09 у 52409). Поэтому реальный выбор между 55409 и 52409 ведётся по тому, что важнее в конкретном применении: устойчивость к локальным перегревам (флогопит выигрывает) или минимальные тепловые потери в изоляции (мусковит выигрывает).

Для машин с длительным режимом полной нагрузки и высокой температурой обмотки в номинале (например, тепловые мощные турбогенераторы непрерывной выработки) 52409 даёт меньший прирост температуры обмотки за счёт меньших потерь в изоляции — это в сумме увеличивает срок службы машины. Для машин с переменной нагрузкой и риском пиковых нагревов (гидрогенераторы со сбросами/набросами, машины аварийного резерва, синхронные компенсаторы) 55409 более устойчива к локальным температурным «зашкалам».

Современные аналоги и замены Элмикатерм 55409

На отечественном рынке стеклослюдинитовых лент для крупногабаритных машин класса F представлены несколько марок с близкими характеристиками. В таблице — обзор по ключевым параметрам:

Марка	ТУ	Класс	Эл. прочн., кВ/мм	Прочность, Н/см	Хранение	Тип слюды
Элмикатерм 55409	предприятия	F	25	150	3 / 6 мес	Флогопит
ЛСЭН-526Т	16-503.191-79	F	22	100	3 / 6 мес	Слюдинит/мусковит
Элмикатерм 52409	предприятия	F	25	150	3 / 6 мес	Мусковит
Элмикатерм 52409-3	предприятия	F	25	150	3 / 6 мес	Мусковит, с разд. плёнкой

Зарубежных аналогов с прямой эквивалентностью по ТУ — нет. Близкие по применению западные марки (Cogebi, Von Roll, Isovolta, Saveway, Hitachi) построены на других системах слюдяной бумаги и связующих и требуют отдельного подбора под конкретное применение. Прямой замены «по геометрии и параметрам» 55409 на западный аналог без пересмотра пропиточной системы — обычно нет.

При выборе ленты для нового проекта генератора рекомендуется ориентироваться на следующие соображения:

• Если в проекте уже фигурирует ЛСЭН-526Т — переход на 55409 даёт существенный прирост по электрической прочности и разрывной нагрузке без изменения геометрии и режимов
• Если приоритет — минимальные диэлектрические потери при рабочей температуре (длительная полная нагрузка) — выбирать 52409 на мусковите
• Если приоритет — устойчивость к локальным перегревам и пиковым тепловым нагрузкам — выбирать 55409 на флогопите
• Если применение допускает класс H (180 °C) и требует двусторонне армированной ленты — рассмотреть Элмикатерм 529099

Совместимость Элмикатерм 55409 с пропиточными составами

Лента Элмикатерм 55409 предназначена для работы в пропиточных изоляционных системах класса F — то есть в системах, где после намотки и отверждения собственного связующего ленты обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидное связующее в самой ленте обеспечивает «черновое» сцепление слоёв и фиксирует геометрию намотки; финальная электрическая прочность и механическая монолитность изоляции достигаются после VPI и отверждения пропиточного компаунда. В крупногабаритных генераторах VPI обязательна — без неё лента 55409 не даёт паспортной электрической прочности 25 кВ/мм в условиях многослойной корпусной изоляции 24 кВ.

Совместимые пропиточные составы класса F:

• Эпоксидные лаки и компаунды класса F — основная группа: ЭП-241, КП-303, ПЭН-2 (для мокрых VPI-систем), Элпласт-180А (отверждение при 160 °C). Дают максимальную электрическую прочность системы; используются на ответственных генераторах с длительным сроком эксплуатации
• Эпоксидно-полиэфирные лаки класса F — КП-303НТ, Элпласт-180Б, ПК-11 (отверждение при 160 °C). Применяются в серийном производстве; химически совместимы с эпоксидным связующим ленты 55409
• Эпоксидно-новолачные системы — для высоконагруженных применений с длительной работой при 145–155 °C; обеспечивают повышенную стойкость к термоциклированию и к коронным разрядам в зоне выхода стержня из паза

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — химически несовместимы с эпоксидным связующим в ленте, дают плохую адгезию между слоями. Если в системе используется кремнийорганика — выбирать ленту с тем же типом связующего (например, Элмикатерм 525029 на 220 °C)
• Битумные пропитки — устарели, не используются в современных генераторных применениях. Химически частично растворяют эпоксидное связующее
• Алкидные лаки класса B — недостаточная термостойкость для класса F (длительная температура 130 °C ниже 155 °C). Применение алкидных лаков с лентой 55409 «снижает» класс системы до B, нивелируя преимущество флогопитовой основы

Безпропиточная (VPI-free) эксплуатация 55409 для генераторов 6–24 кВ не рекомендуется: в безпропиточном режиме многослойная намотка содержит микропустоты в местах нахлёста ленты, в которых при рабочем напряжении возникают частичные разряды, ускоренно разрушающие изоляцию. Для безпропиточных применений (если они допустимы конструкцией) принципиально других требований к ленте нет — но надёжный ресурс изоляции обеспечивается только VPI.

ТУ предприятия на 55409 и историческая эволюция

Лента Элмикатерм 55409 выпускается по ТУ предприятия — техническим условиям производителя, разработанным в начале 2000-х как дальнейшее развитие классических советских стеклослюдинитовых лент серий ЛСЭН. Конкретный номер ТУ — у производителя по официальному запросу заказчика; в технической документации сайта ТУ обозначается как «ТУ предприятия» по соглашению о ненарушении деловых интересов производителя.

Историческая преемственность: 55409 разработана как улучшенная замена ЛСЭН-526Т (ТУ 16-503.191-79). ЛСЭН-526Т — лента второй половины 1970-х годов, в своё время массовая для турбогенераторов отечественной серии Т, ТВ, ТВВ, ТГВ. К началу 2000-х рецептура связующего и характеристики основы ЛСЭН-526Т отстали от современных требований — особенно по разрывной нагрузке (100 Н/см ограничивало возможности механизированной намотки на новых лентоизолировочных автоматах с натяжением до 130 Н/см). Элмикатерм 55409 — это «новая ЛСЭН-526Т» с тем же применением, но с увеличенной разрывной нагрузкой (150 Н/см), повышенной электрической прочностью (25 кВ/мм против 22) и сохранённым классом F для совместимости со старыми пропиточными системами.

На рынке параллельно с 55409 продолжает существовать сама ЛСЭН-526Т — некоторые ремонтные базы и мелкосерийные производители продолжают её закупать из инерции и совместимости с архивной документацией машин. Для новых проектов и капитальных ремонтов с изменением технической документации стандартный современный выбор — переход на 55409 (или на 52409 при приоритете низких диэлектрических потерь).

Контроль качества и паспорт партии Элмикатерм 55409

Каждая партия ленты Элмикатерм 55409 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 55409», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении, тангенс угла диэлектрических потерь при 155 °C
• Контроль состояния флогопитовой бумаги — отсутствие складок, разрывов, локальных утолщений; контроль качества стеклотканевой подложки
• Текучесть связующего — контролируется в диапазоне 40–70 % методом сжатия между плоскими нагретыми пластинами
• Качество визуального осмотра ленты — отсутствие задиров, целостность стеклотканевой подложки и слюдяной поверхности
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93 (категория испытаний — длительный нагрев при 155 °C с последующим контролем электрической прочности и tg δ). Для поставок на ответственные объекты (атомные станции, крупные ГЭС, объекты Россетей) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования (–60…+155 °C по 100–200 циклов), испытание на стойкость к коронным разрядам, контроль геометрических параметров на каждом ролике партии.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводится повторное испытание электрической прочности, текучести связующего и проверка состояния ленты на образцах из ролика. Аттестация платная и применяется для крупных партий, когда замена ленты экономически нецелесообразна; для генераторных применений с высокими требованиями к качеству изоляции обычно «просроченные» партии не используют, чтобы исключить риск скрытой деградации связующего.

Типичные ошибки при выборе и применении Элмикатерм 55409

1. Выбор 55409 для машин с длительной полной нагрузкой при стабильной температуре

Самая частая ошибка применения 55409 — попытка использовать её там, где приоритет — минимальные диэлектрические потери при рабочей температуре (например, в турбогенераторах базовой нагрузки ТЭЦ с непрерывной работой при 130–145 °C на обмотке). У 55409 tg δ при 155 °C — 0,25, что заметно выше, чем у мусковитовой 52409 (0,09). Это означает в три раза больше тепловых потерь в изоляции при той же геометрии и напряжении. Для машин непрерывной полной нагрузки правильный выбор — 52409; преимущество флогопита в 55409 проявляется в режимах с пиковыми и переменными нагрузками, а не в стабильном номинале.

2. Ручная намотка 55409 без подогрева

На ремонтных базах с ограниченным оборудованием иногда пытаются намотать 55409 вручную при комнатной температуре. Это системная ошибка: жёсткое эпоксидное связующее в холодном состоянии не размягчается и не позволяет ленте плотно прилегать к меди стержня. Результат — складки в укладке, неровные нахлёсты, воздушные полости между слоями, которые потом плохо заполняются пропиточным лаком. Электрическая прочность отверждённой обмотки получается на 30–50 % ниже паспортной, ресурс изоляции сокращается в несколько раз. Если нет лентоизолировочного станка с подогревом — выбирать ленту, рассчитанную на ручную работу при комнатной температуре (524019, ЛСЭП-934-ТПл, ЛСК-110-ТПл).

3. Замена 55409 на 524099 в высоковольтных генераторах

Иногда на ремонтных базах применяют «накатную» замену 55409 на более доступную 524099 — обе класс F, обе с эпоксидно-полиэфирным связующим, обе с двусторонней стеклотканью (у 524099) или с одной стеклотканью (у 55409). Это ошибка: 524099 рассчитана на машины 6 кВ с двусторонне армированной механической изоляцией, у неё электрическая прочность 15–29 кВ/мм (нелинейно по толщинам) и нет флогопита для устойчивости к пиковым нагревам. Для генераторов 13,8–24 кВ замена 55409 на 524099 даёт недостаточный запас по электрической прочности и риск преждевременного пробоя.

4. Эксплуатация при температуре выше 155 °C

Соблазн «вытянуть» класс F на 165–175 °C при перегрузках машины приводит к ускоренной деградации эпоксидного связующего и потере электрической прочности на 25–40 % за 1500–3000 часов работы. Если конструктивно требуется длительная работа выше 155 °C — нужна замена на ленту класса H (180 °C) или 220 °C. К сожалению, в номенклатуре Элмикатерм флогопитового аналога 55409 в более высоком классе нет — 529029 и 529099 мусковитовые. Для применений «флогопит + 180 °C» придётся искать узкосерийные специальные ленты или соглашаться на компромисс.

5. Намотка из роликов с истёкшим сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидное связующее 55409 начинает медленную предполимеризацию: текучесть связующего падает ниже минимально допустимой 40 %, лента теряет пластичность даже при подогреве 50–70 °C, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 20–35 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

6. Игнорирование контроля температуры в зоне отверждения

Режим отверждения 55409 — 8–10 часов при 160 °C — критичен для получения паспортной прочности. Снижение температуры на 10 °C (до 150 °C) удваивает время полного отверждения; снижение на 15–20 °C делает полное отверждение невозможным в разумные сроки. На крупногабаритных стержневых обмотках гидрогенераторов, где длина стержня может превышать 4 метра, контроль температуры по нескольким точкам обмотки обязателен — пропуск контроля даёт неравномерное отверждение и локально слабые участки изоляции.

Хранение и транспортировка Элмикатерм 55409

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 3 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 6 месяцев. Хранение при отрицательных температурах не допускается — может вызвать растрескивание затвердевших участков связующего на ленте.
• Относительная влажность воздуха: до 75 % при 15–35 °C; до 70 % при 5 °C. Длительное превышение влажности 80 % приводит к набуханию флогопитовой бумаги и снижению электрической прочности на 10–20 %.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Эпоксидное связующее под прямым солнечным светом ускоренно деградирует с потерей текучести до критически низких значений за 2–4 недели.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки и на ровной поверхности.
• Удаление от химически активных веществ — не хранить в одном помещении с летучими растворителями, горюче-смазочными материалами, кислотами и щелочами; пары могут проникать в упаковку и взаимодействовать со связующим.

Главная сложность 55409 при хранении — короткий гарантийный срок при стандартных условиях (3 месяца). Для крупного генераторного предприятия, где капитальный ремонт машины может занимать 3–6 месяцев и потребление ленты идёт партиями по мере готовности стержней, это означает, что закупка должна быть синхронизирована с графиком намотки — заказывать «впрок» нерационально. Альтернатива — хранение в холодильнике с автоматическим контролем температуры (5 °C) — увеличивает срок до 6 месяцев и позволяет покрыть весь цикл капитального ремонта одной поставкой.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуры выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность ленты.

Частые вопросы по Элмикатерм 55409

Чем Элмикатерм 55409 отличается от ЛСЭН-526Т — это та же лента или другая?

Это разные ленты с близкой геометрией, одним классом нагревостойкости F и одним применением — корпусная изоляция крупных генераторов до 24 кВ. 55409 — современная замена ЛСЭН-526Т с двумя ключевыми улучшениями. Первое: электрическая прочность 25 кВ/мм против 22 кВ/мм у ЛСЭН-526Т — выигрыш 14 %. Второе: удельная разрушающая нагрузка 150 Н/см против 100 Н/см — выигрыш 50 %. Это критично для механизированной намотки на современных лентоизолировочных автоматах с натяжением до 130 Н/см. По геометрии роликов и режиму отверждения (8–10 часов при 160 °C) ленты совместимы — замена ЛСЭН-526Т на 55409 в системе класса F возможна без переработки технологии.

Что означает индекс 55409 — это температура или напряжение?

Ни то, ни другое. Это код конструкции и класса по системе кодификации Элмикатерм: первая «5» — серийная группа лент с эпоксидным связующим; вторая «5» — тип слюдяной бумаги (флогопит); «4» — класс нагревостойкости F (155 °C); «09» — внутренний индекс варианта рецептуры. Реальная температура работы — 155 °C, реальная электрическая прочность — 25 кВ/мм. Цифры 55409 не несут прямой связи с измеряемыми параметрами; это техническая кодировка для производства и заказа.

Чем 55409 отличается от 52409? Что лучше для турбогенератора?

Принципиальное отличие — тип слюдяной бумаги. У 55409 — флогопит (тип «5»), у 52409 — мусковит (тип «2»). Главное практическое следствие: tg δ при 155 °C у 55409 — 0,25, у 52409 — 0,09. Это значит, что при рабочей температуре изоляции 130–155 °C 52409 даёт примерно в 3 раза меньше тепловых потерь, что критично для машин с длительной полной нагрузкой. Однако флогопит 55409 более устойчив к локальным пиковым перегревам выше 200 °C — это полезно для машин с переменной нагрузкой и риском тепловых ударов. Для турбогенератора базовой нагрузки ТЭЦ — 52409; для гидрогенератора с регулировочной задачей или для синхронного компенсатора — 55409.

Можно ли заменить 55409 на 524099 — она же тоже класса F?

Не рекомендуется для генераторов высокого напряжения. У 524099 — мусковитовая основа (нет преимущества флогопита по термостойкости пиков), эпоксидно-полиэфирное связующее (другая химия пропитки) и двусторонняя стеклоткань. Электрическая прочность 524099 нелинейна по толщинам (15–29 кВ/мм) и в среднем ниже, чем у 55409 (стабильно 25 кВ/мм). Применение 524099 рассчитано на двигатели и машины 6 кВ с приоритетом механической прочности; для генераторов 13,8–24 кВ переход с 55409 на 524099 даёт недостаточный запас по электрической прочности и неоправданный риск преждевременного пробоя.

Нужен ли подогрев ленты перед намоткой?

Да, обязательно. 55409 имеет жёсткое эпоксидное связующее, которое при комнатной температуре делает ленту малопластичной. Без подогрева до 50–70 °C лента не ложится плотно на стержень, образуются складки и воздушные полости в укладке. Подогрев осуществляется в зоне намотки лентоизолировочного станка с помощью встроенных инфракрасных нагревателей или подогревом стержня перед началом намотки. Для ручной намотки 55409 не предназначена.

Какой режим отверждения у обмотки с лентой 55409?

Стандартный режим — 8–10 часов при 160 °C. Контроль температуры обязателен по нескольким точкам обмотки, особенно на крупногабаритных стержневых обмотках длиной более 2 метров. Снижение температуры на 10 °C удваивает время полного отверждения, а снижение на 15–20 °C делает полное отверждение в разумные сроки невозможным. Для гидрогенераторов с длинными стержнями (более 4 м) применяют тоннельные печи с равномерным распределением температуры.

Сколько слоёв 55409 нужно для генератора 24 кВ?

Для линейного напряжения 24 кВ (фазное ≈ 13,9 кВ) при коэффициенте запаса k_зап = 4 типичное решение — 9–12 слоёв ленты 0,18 мм с полуперекрытием, что даёт суммарную толщину корпусной изоляции 3,2–4,3 мм. Точное число слоёв определяется конструкторской документацией изготовителя машины с учётом геометрии паза, типа пропиточной системы и требований к собственной частоте колебаний обмотки.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 55409 — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ТУ 16-503.191-79 — нормативный документ на ленту ЛСЭН-526Т (заменяемая марка). Применяется при сравнительных характеристиках и при оформлении ТЗ на замену.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 55409.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы — мусковит и флогопит, длительные допустимые температуры, электрические характеристики), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса F, влияние влажности на свойства слюдинитовых материалов, применение лент в генераторных обмотках.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; обзор стеклослюдинитовых лент серии Элмикатерм для крупногабаритных машин.
• IEC 60371-3-2 «Specification for insulating materials based on mica. Part 3-2: Mica paper tapes for high-voltage insulation» — международный стандарт на стеклослюдинитовые ленты для высоковольтной изоляции, применимый для генераторного сегмента.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяемая при сертификации лент класса F.

Заказать ленту Элмикатерм 55409

📦 Лента Элмикатерм 55409 — поставка под заказ. Складских позиций по 55409 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–25 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия по толщине и ширине. Все три толщины (0,14; 0,16; 0,18 мм) поставляются с паспортом качества производителя; по запросу — копия сертификата соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93.

Если отгрузка нужна с быстрым сроком — рассмотрите нашу складскую альтернативу:

• ЛСЭН-526Т (ТУ 16-503.191-79) — стеклослюдинитовая лента класса F, прямой исторический предшественник 55409. Корпусная изоляция турбо- и гидрогенераторов до 24 кВ. Электрическая прочность 22 кВ/мм и разрывная нагрузка 100 Н/см — несколько ниже, чем у 55409, но для большинства типовых проектов запас изоляции достаточен. Поставка из наличия со склада.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 55409 «под заказ» с учётом срока поставки, а также подскажем складскую альтернативу из ЛСЭН-526Т под конкретное напряжение и тип машины. Для крупных заказов (от 50 роликов) возможна резка узких ленточек 12–14 мм для специальных применений и поставка нестандартных ширин для рулонной намотки.

Альтернативные ленты серии Элмикатерм в нашем каталоге для разных применений: 52409 (мусковит, тот же класс F, лучший tg δ при 155 °C — для машин с непрерывной полной нагрузкой), 524019 (мусковит, ПЭТФ-плёнка, ручная намотка, машины 6 кВ), 524099 (мусковит, двусторонняя стеклоткань, корпусная изоляция стержней 6 кВ), 529099 (мусковит, класс H 180 °C — для машин с длительной работой выше 155 °C). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
