Лента Элмикатерм 529029 — купить от производителя

📦 Лента Элмикатерм 529029 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет, оформляем при наличии у поставщиков, ориентировочный срок — 10–20 рабочих дней. Если отгрузка нужна с отгрузкой со склада «сегодня-завтра» — рассмотрите наши заменяемые марки класса H: ЛСПМ (полиимидная, ТУ 16-91 И79.0168.003) и ЛСКО-ПМ (полиимидная с кремнийорганикой, ТУ 16-91 И79.0168.005). По геометрии роликов и режиму отверждения они совместимы; по электрической прочности уступают 529029, но в подавляющем большинстве типовых применений запас изоляции достаточен.

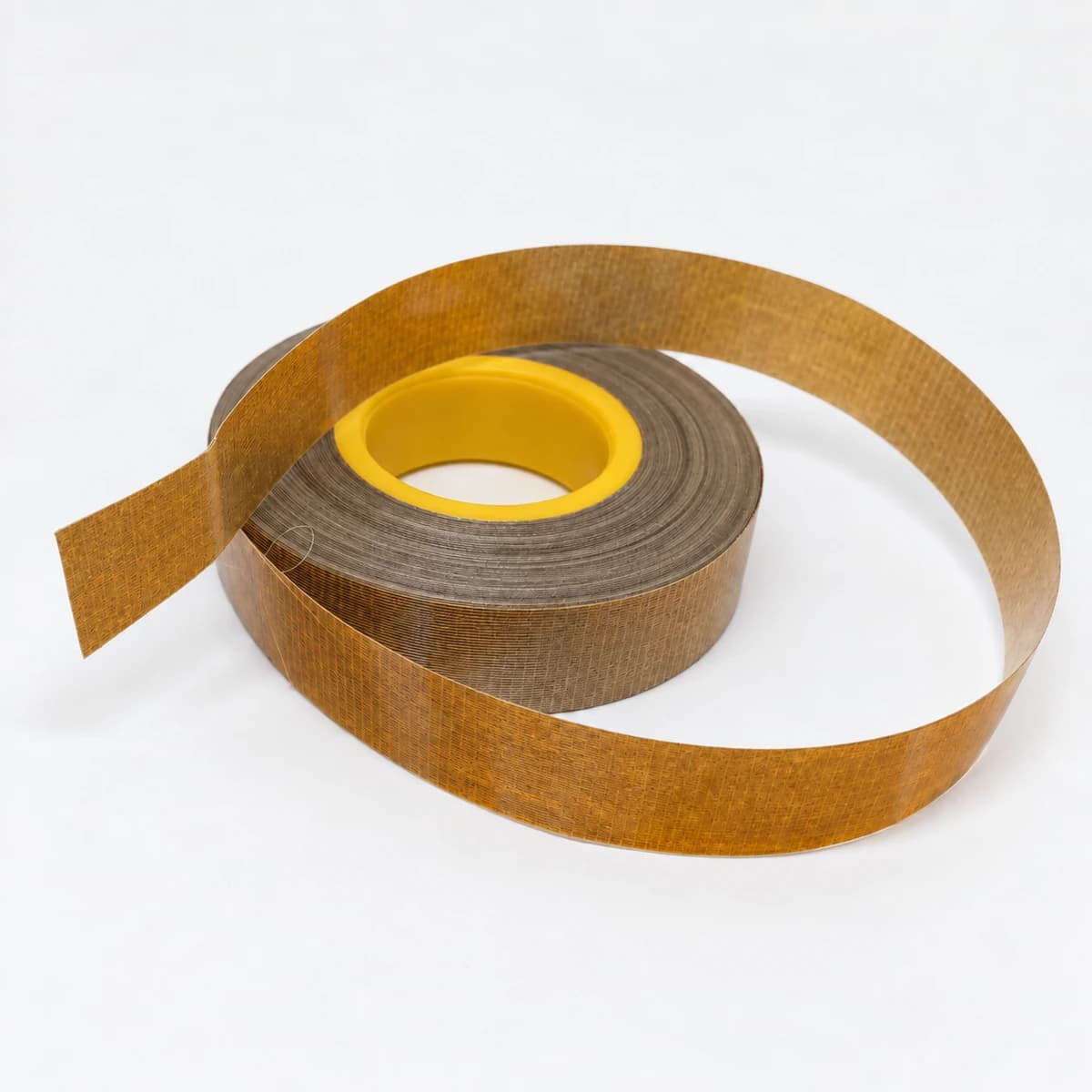

Лента Элмикатерм 529029 — слюдинитовая электроизоляционная лента нового поколения с эпоксидным связующим и полиимидной плёнкой PI, класс нагревостойкости H (180 °C) по ГОСТ 8865-93. Это разработанная замена устаревших советских лент ЛСПМ (ТУ 16-91 И79.0168.003) и ЛСКО-ПМ (ТУ 16-91 И79.0168.005): та же геометрия роликов, тот же температурный класс H, но электрическая прочность в 1,25–1,75 раза выше за счёт оптимизированной рецептуры эпоксидного связующего и более тонких подложек. Лента предназначена для витковой изоляции низковольтных электрических машин и аппаратов класса нагревостойкости H с напряжением до 1140 В.

Конструкция ленты — трёхслойная: слюдинитовая бумага в центре, с одной стороны на неё нанесена армирующая стеклоткань (27–38 г/м²), с другой — полиимидная плёнка PI (28–42 г/м²). Связующее эпоксидное в количестве 25–35 % массы ленты. Главное конструктивное отличие 529029 от «парной» марки Элмикатерм 529099 того же ТУ — наличие полиимидной плёнки: 529099 имеет двустороннюю стеклоткань без плёнки и оптимизирована под корпусную изоляцию с повышенными механическими нагрузками; 529029 — под витковую изоляцию с высокой электрической прочностью и термостойкостью до 180 °C.

⚡ Ключевое отличие от заменяемых марок: электрическая прочность 50–70 кВ/мм (в зависимости от толщины) против 40 кВ/мм у ЛСПМ и ЛСКО-ПМ. На толщине 0,10 мм 529029 даёт 70 кВ/мм — это лучший показатель среди слюдинитовых лент класса H в номенклатуре Элмикатерм. Платой за высокую электрическую прочность стал короткий гарантийный срок хранения — 3 месяца при 15–35 °C против 12 месяцев у ЛСПМ. Связующее у 529029 более активное (быстрее «созревает»), что даёт лучшие характеристики свежей ленты, но сужает временное окно её использования.

Что означает индекс 529029

Маркировка «Элмикатерм 529029» содержит две смысловые части. Первая — название серии «Элмикатерм», под которым выпускается линейка из восьми слюдинитовых лент классов F, H и до 220 °C; «Элмикатерм» в данном случае — устоявшийся технический индекс серии лент на рынке электроизоляционных материалов СНГ, не указание на конкретный завод-изготовитель. Вторая — числовой код 529029, в котором каждая позиция несёт смысловую нагрузку:

• 5 — серийная группа лент с эпоксидным связующим и плёночной подложкой
• 2 — тип слюдяной бумаги (стандартная слюдинитовая бумага)
• 9 — индекс класса нагревостойкости H (180 °C). Для серии 524 на той же позиции стоит «4» — это класс F (155 °C); для серии 525 — «5», что в кодификации Элмикатерм соответствует 220 °C
• 029 — индекс конструкции подложек: «029» означает стеклоткань с одной стороны и полиимидную плёнку с другой. Парный индекс «099» (529099) — две стеклоткани без плёнки; «019» в серии 524 — стеклоткань с одной стороны и ПЭТФ-плёнка с другой (для класса F)

Группа «529» означает «класс H + слюдинит + полиимид» — рабочая лента для низковольтных машин и тяговых аппаратов класса H. Главный «соседний» родственник 529029 в той же серии — 525029 с кремнийорганическим связующим на 220 °C: тот же «029»-индекс конструкции (полиимидная плёнка), но связующее изменено для повышения температурной стойкости системы. В классе ниже — 524019 на 155 °C с ПЭТФ-плёнкой вместо полиимидной (полиимид при 155 °C избыточен и невыгоден экономически).

Место Элмикатерм 529029 в ряду модификаций

В серии Элмикатерм существуют три тесно связанные ленты: 529029 (текущая), 529099 (двусторонняя стеклоткань) и 525029 (кремнийорганика на 220 °C). Сравнение помогает выбрать правильное исполнение под конкретное применение:

Параметр	Элмикатерм 529029 (этот раздел)	Элмикатерм 529099	Элмикатерм 525029
Связующее	Эпоксидное	Эпоксидное	Кремнийорганическое
Подложки	Стеклоткань + полиимидная плёнка	2× стеклоткань, плёнки нет	Стеклоткань + полиимидная плёнка
Класс / температура	H / 180 °C	H / 180 °C	— / 220 °C
Толщины, мм	0,08; 0,10; 0,13	0,11; 0,13; 0,15; 0,17	0,08; 0,10; 0,11; 0,13
Эл. прочность 0,10 мм	70 кВ/мм	—	65 кВ/мм
Эл. прочность 0,13 мм	55 кВ/мм	20 кВ/мм	55 кВ/мм
Прочность Н/см	60–130	100–240	60–120
Срок хранения 15–35 °C	3 мес	3 мес	4 мес
Применение	Витковая изоляция низковольтных машин класса H	Корпусная изоляция стержневых обмоток класса H	Витковая изоляция машин до 220 °C, высоковольтные и низковольтные

529029 даёт максимальную электрическую прочность среди трёх лент за счёт сочетания «полиимидная плёнка + эпоксидное связующее с термостабилизацией». 529099 механически прочнее (240 Н/см против 130) за счёт двусторонней стеклоткани, но электрическая прочность у неё ниже — это лента под механически нагруженные стержневые обмотки. 525029 — единственная в серии лента на 220 °C, применяется для машин с длительной работой выше 180 °C; срок хранения немного больше за счёт более стабильного кремнийорганического связующего.

Прямой родственник 529029 в более низком классе нагревостойкости — Элмикатерм 524019 (класс F, 155 °C). Конструкция повторяет 529029 — слюдинит + стеклоткань + плёнка — но плёнка ПЭТФ (полиэтилентерефталат, длительно до 155 °C) вместо полиимидной, и связующее эпоксидно-полиэфирное. У 524019 пробивное в отдельных точках нормировано (≥ 3,5 кВ для всех толщин) и срок хранения вдвое больше (6/12 месяцев), что делает её предпочтительной для применений в классе F. Если применение требует длительной работы при 165–180 °C — однозначно 529029; если хватает 155 °C — 524019 экономичнее и удобнее в логистике.

Технические характеристики Элмикатерм 529029

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O); по запросу возможна поставка с флогопитовой бумагой для повышенной стойкости к точечным перегревам
Связующее	Эпоксидное с термостабилизацией, 25–35 % массы готовой ленты
Подложка с одной стороны	Стеклоткань 27±3 г/м² (для тонких толщин 0,08–0,10 мм) или 38±4 г/м² (для 0,13 мм) по ГОСТ 19170-73
Подложка с другой стороны	Полиимидная плёнка PI 28±3 г/м² (для 0,08 мм) или 42±8 г/м² (для 0,10–0,13 мм). Длительная допустимая температура плёнки PI — 240–260 °C, что значительно выше класса H ленты в целом и обеспечивает её термостойкость как «слабого звена» системы
Слюдяная бумага, поверхностная плотность	45±3 г/м² (для 0,08–0,10 мм) или 75±4 г/м² (для 0,13 мм)
Массовая доля летучих, не более	1,5 % (ниже, чем у серии 524 — 2 %)
Класс нагревостойкости	H, длительно до 180 °C (ГОСТ 8865-93)
Электрическая прочность средняя	50 / 70 / 55 кВ/мм для толщин 0,08 / 0,10 / 0,13 мм соответственно (см. таблицу ниже)
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия (в отличие от серии 524 с её нормой 3,5 кВ)
Удельная разрушающая нагрузка при растяжении	60 Н/см (0,08 мм) / 80 Н/см (0,10 мм) / 130 Н/см (0,13 мм)
Поверхностная плотность ленты	133±20 г/м² (0,08 мм) / 152±26 г/м² (0,10 мм) / 199–207±30 г/м² (0,13 мм)
Режим отверждения связующего	8–12 часов при 160 °C (короче и горячее, чем у серии 524 — 10–16 часов)
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм, втулка ⌀ (36±1) мм, плёнкой наружу; ширина — типовой ряд 15, 20, 23, 25, 30, 35 мм; нестандарт — по согласованию с поставщиком

Источник нормативных значений — ТУ предприятия на ленту Элмикатерм 529029 (редакция 2003 г.) и сводная таблица технических характеристик из каталога серии Элмикатерм 2016 г. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление в ТУ не нормируются — ключевыми параметрами выбраны электрическая прочность по толщинам и термостойкость системы плёнка-связующее. По запросу выдаётся справка о значениях tg δ из приёмо-сдаточных протоколов производителя.

Условное обозначение Элмикатерм 529029 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ предприятия. Примеры формулировок для технического задания и спецификаций:

Толщина 0,10 мм, ширина ролика 25 мм	Лента Элмикатерм 529029 0,10×25 ТУ предприятия
Толщина 0,13 мм, ширина ролика 30 мм	Лента Элмикатерм 529029 0,13×30 ТУ предприятия
Толщина 0,08 мм для тонкой витковой изоляции, 20 мм	Лента Элмикатерм 529029 0,08×20 ТУ предприятия

При заказе указывайте также количество роликов и желаемую длину намотки на ролик. Поскольку ассортимент ограничен тремя толщинами (0,08; 0,10; 0,13), для промежуточных значений рассмотрите альтернативные ленты класса H — ЛСПМ (0,11 и 0,13 мм) или 529099 (от 0,11 до 0,17 мм для корпусной изоляции).

Электрические характеристики Элмикатерм 529029 по толщинам

В серии 529 ТУ задаёт электрическую прочность для каждой толщины индивидуально, а пробивное напряжение в отдельных точках не нормируется (в отличие от серии 524, где оно фиксировано 3,5 кВ). Тем не менее средняя электрическая прочность 529029 значительно превосходит конкурентов того же класса H — это и есть её главное электрическое преимущество.

Толщина, мм	Эл. прочность кВ/мм, не менее	Прочность Н/см, не менее	Поверхн. плотность г/м²	Сравнение с ЛСПМ/ЛСКО-ПМ
0,08 ±0,01	50	60	133 ±20	в 1,25 раза выше (40 кВ/мм)
0,10 ±0,01	70	80	152 ±26	в 1,75 раза выше (40 кВ/мм)
0,13 ±0,02	55	130	199–207 ±30	в 1,38 раза выше (40 кВ/мм)

Источник — ТУ предприятия и сравнительная таблица Элмикатерм 2016 г. У ЛСПМ электрическая прочность нормирована «не менее 40 кВ/мм» для всех толщин (0,11 и 0,13); у ЛСКО-ПМ — те же 40 кВ/мм. Элмикатерм 529029 на толщине 0,10 мм даёт 70 кВ/мм — это рекордный показатель для слюдинитовых лент класса H. На 0,13 мм запас меньше, но всё равно превышает классические марки в 1,38 раза.

Высокая электрическая прочность 529029 — следствие двух эффектов. Первый: полиимидная плёнка PI в подложке имеет собственную электрическую прочность 200+ кВ/мм (по справочным данным для тонких полиимидных плёнок Каптон-Н, ПМ-А и аналогов). Эта плёнка работает как сплошной барьер против пробоя по «слабым точкам» слюдяной бумаги. Второй: оптимизированное эпоксидное связующее после отверждения формирует более однородную структуру, чем кремнийорганические связующие у конкурентов, и компенсирует дефекты слюдинитовой бумаги. Сочетание даёт максимальную для класса H комбинацию «электрическая прочность ≥ 50 кВ/мм + длительная работа при 180 °C».

Полиимидная плёнка PI в составе Элмикатерм 529029

Полиимидная плёнка PI (polyimide film) — ключевое отличие 529029 и 525029 от лент серий 524 (с ПЭТФ-плёнкой) и 529099 (без плёнки). Это аромaтический полимер с температурой длительной эксплуатации 240–260 °C и стеклованием 360–400 °C (в зависимости от марки плёнки). Известные коммерческие наименования полиимидных плёнок — Kapton-H (DuPont), ПМ-А (российский аналог ОАО «Пластполимер», С-Петербург), Apical (Kaneka), Upilex (Ube). В составе ленты Элмикатерм 529029 применяется тонкая плёнка PI 28–42 г/м², что соответствует толщине 20–30 мкм.

Принципиальное отличие от ПЭТФ-плёнки (полиэтилентерефталат, лавсан) — на 80–100 °C более высокая длительная рабочая температура. ПЭТФ имеет верхнюю границу длительной эксплуатации 155 °C — это и определяет класс F у лент серии 524. Полиимид выдерживает 240–260 °C, что значительно выше класса H ленты в целом — поэтому в системе «529029 + эпоксидное связующее» именно связующее становится ограничивающим фактором, а не плёнка. Это делает 529029 «запасоустойчивой» к локальным перегревам выше 180 °C: плёнка не теряет свойства, и катастрофического пробоя по плёночному слою не возникает.

⚠️ Важно различать полиимид (PI) и полиамид (PA). Это разные полимеры. Полиимид — это термостойкий ароматический полимер с допустимой температурой 240–260 °C и применяется в электроизоляции. Полиамид (нейлон, капрон, анид) — это термопластичный конструкционный полимер с температурой плавления 220 °C и применяется в текстиле и машиностроении, но для электроизоляции выше класса B не используется. В технической литературе и в спецификациях иногда встречается ошибка перевода или опечатка — Элмикатерм 529029 содержит именно полиимидную плёнку PI, а не полиамидную.

Электрическая прочность полиимидной плёнки в свободном состоянии — 200–280 кВ/мм для толщин 25–50 мкм. В составе ленты вклад плёнки в общую прочность ленты ограничен её толщиной: при 0,10 мм полная толщина с плёнкой 25 мкм — на плёнку приходится около 25 % толщины, и она вносит около 50 кВ/мм в общий показатель 70 кВ/мм. Остальное даёт слюдинитовая бумага (электрическая прочность 30–60 кВ/мм в слое со связующим) и стеклоткань (механическая опора).

Класс нагревостойкости H по ГОСТ 8865-93

Класс H по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — это длительная допустимая рабочая температура 180 °C. Для ленты Элмикатерм 529029 ограничивающим элементом класса является эпоксидное связующее: сама слюдинитовая бумага из мусковита термостойка значительно выше (по справочнику Корицкого Ю.В., том 2, 1988 — длительно до 500 °C, кратковременно до 600 °C для мусковита), стеклоткань выдерживает 500–600 °C, полиимидная плёнка устойчива до 240–260 °C — что значительно превышает 180 °C и не лимитирует ленту в целом.

Что произойдёт при длительной эксплуатации выше 180 °C? Эпоксидное связующее с термостабилизацией, применяемое в 529029, начинает медленно деградировать при 195–205 °C: появляются микротрещины в адгезионных слоях между слюдой и плёнкой, теряется монолитность изоляции, электрическая прочность падает на 20–35 % от паспортной за 1500–3000 часов работы. Полная потеря работоспособности связующего наступает при 220–230 °C за несколько сотен часов — после этого изоляция держится только за счёт самой плёнки и слюдяной бумаги, что в большинстве конструкций недостаточно.

Для применений выше 180 °C в номенклатуре Элмикатерм есть прямой преемник — Элмикатерм 525029 с кремнийорганическим связующим, рассчитанным на 220 °C. Конструкция остаётся той же: слюдинит + стеклоткань + полиимидная плёнка, но связующее заменено для повышения температурной стойкости. Если применение требует только класс H (180 °C) — однозначно 529029 как более экономичный и распространённый вариант. Для систем класса F (155 °C) применение 529029 технически возможно, но экономически невыгодно: тот же запас по электрической прочности обеспечивается более дешёвой лентой 524019 с ПЭТФ-плёнкой.

Отраслевые применения Элмикатерм 529029

Витковая изоляция низковольтных асинхронных двигателей класса H

Главное массовое применение Элмикатерм 529029 — изоляция всыпных и катушечных обмоток низковольтных асинхронных двигателей мощностью от десятков до нескольких сотен киловатт, рассчитанных на номинальное напряжение до 1140 В класса H. Лента укладывается в один-два слоя с перекрытием 50 %: внутренний слой выполняет функцию витковой изоляции (между соседними витками одной катушки), при необходимости — второй слой как корпусная или дополнительная межслоевая изоляция. Толщина 0,08 мм — для тонкой витковой изоляции с большим количеством витков; 0,10 мм — наиболее ходовая для напряжений 380–660 В; 0,13 мм — для машин до 1140 В с резервом на коммутационные перенапряжения.

Тяговые электродвигатели малой мощности класса H

В тяговых электродвигателях малой и средней мощности класса H (вспомогательные приводы, тяговые двигатели мини-метро, троллейбусные ТЭД-вспомогаги) Элмикатерм 529029 применяется для изоляции якорных обмоток и обмоток возбуждения. Сочетание класса H (180 °C) с высокой электрической прочностью (70 кВ/мм при 0,10 мм) позволяет работать в условиях циклических нагрузок и кратковременных перегрузок без переразмеривания изоляции. Для крупных магистральных ТЭД до 6 кВ применяются ленты других серий (529099 для корпусной изоляции, ЛСК-СС, ЛСКО-180Т) — 529029 ограничена низковольтным сегментом.

Катушки контакторов и пускателей в условиях повышенных температур

Силовые контакторы и пускатели, работающие в горячих цехах металлургии и стеклотарной промышленности, в зонах повышенной температуры (печные участки, прокатные станы, остекловые ванны), часто требуют исполнения класса H. Стандартный класс F (155 °C) у лент 524019/ЛСЭП-934 в этих условиях работает на пределе и не даёт запаса по перегреву. Замена на 529029 (180 °C) даёт 25 °C запаса и продлевает межремонтный срок катушки в 2–3 раза. Типичные толщины для контакторных катушек — 0,08–0,10 мм, ширина роликов — 15–25 мм.

Обмотки погружных насосов и взрывозащищённых машин

Погружные электронасосы для нефтедобычи (УЭЦН — установки электроцентробежных насосов) и взрывозащищённые электродвигатели для газовых и химических производств работают при температурах нефти 90–140 °C; в режиме нештатных перегрузок температура обмотки может кратковременно достигать 175–195 °C. Для таких машин класс H (180 °C) — стандартный выбор. Высокая электрическая прочность 529029 особенно ценна в условиях высокой электрической нагрузки (стартовые токи в погружных насосах достигают 5–7-кратных номинальных).

Спецмашины с длительной работой при 165–180 °C

Электродвигатели и генераторы для специального применения — авиационная техника малой мощности, оборудование для бурения с приводом, промышленные роботы с моторами в горячих зонах — часто требуют длительной работы при 165–180 °C. В таких применениях Элмикатерм 529029 заменяет устаревшие ленты ЛСПМ и ЛСКО-ПМ с существенным выигрышем по электрической прочности. Технологически замена бесшовная: те же толщины (0,10 / 0,13 мм пересекаются), тот же режим отверждения 8–12 часов при 160 °C.

Технология намотки и отверждения Элмикатерм 529029

Лента Элмикатерм 529029 — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Это отличает её от лент серий ЛСМ и Элмикатерм 55409, где намотка идёт с предварительным подогревом до 50–80 °C для размягчения связующего. Намотка возможна в двух режимах:

• Ручная намотка — для ремонтных работ, мелкосерийного производства, изготовления катушек со сложной геометрией (полюсные катушки конусного сечения, катушки с переменным шагом, лобовые части обмоток крупных машин). Намотчик удерживает ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение умеренное: лента не должна растягиваться и менять геометрию, но и не должна провисать. Поверхность полиимидной плёнки гладкая и слабо скользящая, что даёт ровную укладку с равномерным сцеплением соседних витков.
• Механизированная намотка — на лентоизолировочных станках с программным управлением натяжения и шага. Применяется в серийном производстве низковольтных двигателей и тяговых аппаратов класса H. Скорость намотки — обычно 0,3–0,8 м/с; натяжение задаётся настройкой станка под конкретный диаметр обмотки и контролируется автоматически. Стеклоткань выдерживает натяжение до 130 Н/см (для 0,13 мм) — достаточно для большинства автоматических станков.

Перекрытие при намотке: для витковой изоляции — стандартное 50 % (полуперекрытие), для корпусной — 50 % с возможным локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где требуется усиленная изоляция против скользящих разрядов и краевых эффектов.

Режим отверждения готовой обмотки с уложенной 529029 — 8–12 часов при температуре 160 °C. Это короче и горячее, чем у серии 524 (10–16 часов при 160 °C), что отражает более активную химию эпоксидного связующего класса H по сравнению с эпоксидно-полиэфирным класса F. Отверждение проводится в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения эпоксидный компаунд связующего переходит из вязко-текучего состояния в твёрдое сшитое и образует монолитную изоляцию между витками и слоями. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

Подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 70 %) минимум 2 часа после извлечения из заводской упаковки — для выравнивания температуры и стабилизации геометрии. Не допускается намотка из роликов, хранившихся выше 35 °C — на таких роликах эпоксидное связующее частично «созрело», лента может слипаться при разматывании. После хранения при 5 °C — обязательная выдержка 4–6 часов в цехе перед вскрытием упаковки, иначе на ленте конденсируется атмосферная влага.

Как выбрать толщину Элмикатерм 529029 под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_раб — рабочее напряжение между изолируемыми элементами. Для пропиточных систем класса H с лентой Элмикатерм 529029 (после отверждения связующего и пропитки) типичный коэффициент запаса — 3–5 для пропитанных систем, 5–10 для безпропиточных и обмоток с особыми условиями эксплуатации.

Особенность серии 529 — высокая нормированная электрическая прочность: 50 кВ/мм при 0,08 мм, 70 кВ/мм при 0,10 мм, 55 кВ/мм при 0,13 мм. Это означает, что одиночный слой 529029 уже даёт значительный запас по точечному пробою для большинства низковольтных машин до 1140 В. Два слоя необходимы только для применений с повышенными перенапряжениями или при работе ленты в безпропиточном режиме.

Практический алгоритм:

1. Определить рабочее напряжение между витками U_вит (для большинства катушек до 1140 В это 5–80 В на виток в зависимости от числа витков и схемы) и между обмоткой и корпусом U_корп (равно фазному напряжению машины).
2. Задать k_зап = 4 для общих условий, k_зап = 5 для условий повышенной влажности или тяжёлого климатического исполнения, k_зап = 3 для машин с устойчивым качеством пропитки и стабильной температурой.
3. Вычислить требуемое пробивное слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину так, чтобы при двух слоях с полуперекрытием итоговое пробивное было не ниже U_сл. Двойной слой даёт пробивное E_пр × 2t (где t — толщина одного слоя).

Пример расчёта корпусной изоляции для двигателя 660 В класса H:

U_корп (фазное) = 660 / √3 ≈ 380 В
k_зап = 5 (учёт перенапряжений и зашумлённой электросети) → U_сл = 1,9 кВ
Толщина 0,10 мм даёт E_пр = 70 кВ/мм → одиночный слой держит 7,0 кВ — запас 18× от требуемого 1,9 кВ.
Реально достаточно одиночного слоя 0,08 мм: 50 × 0,08 = 4,0 кВ, запас 2,1× — но обычно делают двойной слой 0,08 мм для надёжности на лобовых частях.

Для напряжения до 1140 В рекомендуемая толщина — 0,10 мм с укладкой в один-два слоя. Для 380–660 В — 0,08–0,10 мм. Для тонкой витковой изоляции в катушках с большим числом витков — 0,08 мм. Для применений с резервом на перегрузки и тяжёлые климатические условия — 0,13 мм.

Чем Элмикатерм 529029 отличается от ЛСПМ и ЛСКО-ПМ

ЛСПМ и ЛСКО-ПМ — две классические советские слюдинитовые ленты класса H с полиимидной плёнкой, разработанные в начале 1990-х. Элмикатерм 529029 разработан в начале 2000-х как их замена с улучшенными электрическими характеристиками. Ниже — построчное сравнение по ключевым параметрам:

Параметр	Элмикатерм 529029	ЛСПМ	ЛСКО-ПМ
Полное название	Лента стеклослюдинитовая Элмикатерм 529029	Лента слюдопластовая полиимидная мусковитовая	Лента слюдинитовая кремнийорганическая огнестойкая на полиимиде
ТУ	по ТУ предприятия (2003 г.)	ТУ 16-91 И79.0168.003	ТУ 16-91 И79.0168.005
Связующее	Эпоксидное	Эпоксидно-полиэфирное	Кремнийорганическое
Подложка с одной стороны	Стеклоткань 27–38 г/м²	Стеклоткань	Стеклоткань
Подложка с другой стороны	Полиимидная плёнка PI 28–42 г/м²	Полиимидная плёнка	Полиимидная плёнка
Класс	H (180 °C)	H (180 °C)	H (180 °C)
Толщины, мм	0,08; 0,10; 0,13 (3 позиции)	0,11; 0,13 (2 позиции)	0,10; 0,11; 0,13 (3 позиции)
Эл. прочность кВ/мм	50–70	40 (норма)	40 (норма)
Прочность Н/см	60–130	90–110	80–100
Срок хранения 15–35 °C	3 мес	12 мес	4 мес
Срок хранения 5 °C	6 мес	24 мес	—
Режим отверждения	8–12 ч при 160 °C	аналогичный	10–14 ч при 160 °C

Источник — ТУ предприятия Элмикатерм 529029 + сравнительная таблица каталога 2016 г. + datasheet ЛСПМ и ЛСКО-ПМ. Видно: 529029 выигрывает по электрической прочности (1,25–1,75 раза), сопоставима по толщинам (3 vs 2/3) и проигрывает только по сроку хранения. Выбор между 529029 и ЛСПМ обычно сводится к балансу «электрическая прочность + цена vs стабильный длительный склад».

Главные практические выводы из сравнения:

• Электрическая прочность 529029 в 1,25–1,75 раза выше — это главный технический выигрыш. Для применений с напряжениями выше 660 В или с риском коммутационных перенапряжений 529029 обеспечивает заметный запас.
• Срок хранения 529029 значительно короче (3 мес vs 12 мес у ЛСПМ) — это плата за более активную химию эпоксидного связующего. Для предприятий с большими складскими запасами и нерегулярным потреблением ЛСПМ может быть удобнее.
• Ассортимент толщин 529029 шире, чем у ЛСПМ (3 vs 2 позиции) — есть тонкая 0,08 мм для витковой изоляции с большим числом витков. У ЛСПМ её нет, что иногда заставляет использовать менее оптимальную 0,11 мм.
• Связующее у 529029 эпоксидное, у ЛСКО-ПМ — кремнийорганическое. Это означает разную химию пропиточных составов: для 529029 совместимы эпоксидные и эпоксидно-полиэфирные лаки класса H; для ЛСКО-ПМ — кремнийорганические лаки. Замена «накатно» одной марки на другую требует пересмотра пропиточной системы.

Совместимость Элмикатерм 529029 с пропиточными составами

Лента Элмикатерм 529029 предназначена для работы в пропиточных изоляционных системах класса H — то есть в системах, где после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидное связующее в самой ленте обеспечивает «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы класса H:

• Эпоксидные лаки и компаунды класса H — основная группа: ЭП-241, КП-303Н (модифицированный H-вариант), Элпласт-1180Н (отверждение при 160–180 °C). Дают максимальную электрическую прочность системы; используются на ответственных низковольтных машинах класса H.
• Эпоксидно-полиэфирные лаки класса H — КП-303НТ, Элпласт-180А, ПК-11/21Н (отверждение при 160 °C). Применяются в серийном производстве; химически совместимы со связующим ленты.
• Эпоксидно-новолачные системы — для высоконагруженных применений с длительной работой при 175–180 °C; обеспечивают повышенную стойкость к термоциклированию.

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — химически несовместимы с эпоксидным связующим в ленте, дают плохую адгезию между слоями. Если в системе используется кремнийорганика — следует выбирать ленту ЛСКО-ПМ или Элмикатерм 525029, у которых тоже кремнийорганическое связующее.
• Битумные пропитки — устарели, не используются в современных системах класса H. Химически частично растворяют эпоксидное связующее и нарушают адгезию между слоями.
• Алкидные лаки класса B/F — недостаточная термостойкость для класса H (длительная температура 130–155 °C ниже 180 °C). Применение алкидных лаков с лентой 529029 «снижает» класс системы до F.

Безпропиточная (VPI-free) эксплуатация 529029 также возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию. Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки и отверждения; такой режим применим для машин с пониженным напряжением, ограниченным ресурсом и для пробных образцов перед серийной пропиткой.

Контроль качества и паспорт партии Элмикатерм 529029

Каждая партия ленты Элмикатерм 529029 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 529029», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении
• Контроль состояния полиимидной плёнки — отсутствие складок, разрывов, пузырей, отслоения от слюдяной бумаги
• Качество визуального осмотра ленты — отсутствие задиров, локальных утолщений, целостность плёнки и стеклотканевой подложки
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся сертификат соответствия ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93 (категория испытаний — длительный нагрев при 180 °C с последующим контролем электрической прочности). Для поставок в спецотрасли (нефтегаз, авиация, оборонка) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования (–40…+180 °C по 50–100 циклов), испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике партии.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводится повторное испытание электрической прочности и проверка состояния связующего на образцах из ролика. Аттестация платная и применяется для крупных партий, заказчики с малыми объёмами обычно пускают «просроченную» ленту в утилизацию.

Типичные ошибки при выборе и применении Элмикатерм 529029

1. Использование 529029 для высоковольтных машин выше 1140 В

Самая частая ошибка применения 529029 — попытка использовать её для машин с номинальным напряжением 3000 В и выше. По datasheet производителя 529029 предназначена именно для низковольтных применений до 1140 В. Хотя её электрическая прочность 50–70 кВ/мм формально позволяет работать и при более высоких напряжениях, конструкция ленты (особенно ширина ролика и шаг укладки) рассчитана под низковольтные обмотки. Для напряжений выше 1140 В правильный выбор — Элмикатерм 525029 (с кремнийорганикой на 220 °C) или другие ленты класса H для высоковольтных машин — ЛСК-СС, ЛСКО-180Т.

2. Долгий складской запас 529029 как у ЛСПМ

Снабженцы, привыкшие закупать ЛСПМ годовыми партиями (срок хранения 12 месяцев при 15–35 °C), часто пытаются делать так же с 529029. Это ошибка: при 15–35 °C 529029 хранится только 3 месяца. После этого срока эпоксидное связующее частично «созревает», лента слипается в ролике, при разматывании рвётся, электрическая прочность отверждённой обмотки снижается на 15–30 %. Если нужны длительные складские запасы — закупать ЛСПМ; если приоритет — высокая электрическая прочность и применение в течение 1–2 месяцев — закупать 529029.

3. Замена 529029 на ЛСКО-ПМ без пересмотра пропиточной системы

На ремонтных базах иногда применяют «накатную» замену 529029 на ЛСКО-ПМ, особенно если ЛСКО-ПМ дешевле или есть на складе. Это ошибка: связующее у ЛСКО-ПМ кремнийорганическое, у 529029 — эпоксидное. Если в пропиточной системе используются эпоксидные лаки (КП-303Н, ЭП-241), то с ЛСКО-ПМ они химически плохо совместимы — итоговая система получается неоптимальной. Грамотная замена требует пересмотра пропиточной части: для ЛСКО-ПМ — переход на кремнийорганические лаки (КО-916, КО-921). Если пропиточный цикл уже отлажен под эпоксидную химию — оставаться с лентой 529029 или ЛСПМ (тоже эпоксидно-полиэфирное связующее).

4. Эксплуатация при температуре выше 180 °C

Соблазн «вытянуть» класс H на 195–205 °C при перегрузках машины приводит к ускоренной деградации эпоксидного связующего и потере электрической прочности на 20–35 % за 1500–3000 часов работы. Если конструктивно требуется длительная работа выше 180 °C — нужна замена на ленту класса 220 °C (Элмикатерм 525029); попытка «продержаться на 529029» приводит к преждевременному пробою и капитальному ремонту в неплановый срок.

5. Намотка из роликов с истёкшим сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидное связующее 529029 начинает медленную предполимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 15–30 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

6. Путаница «полиимидная» и «полиамидная» плёнка

В технической документации заказчика и в спецификациях иногда встречается формулировка «полиамидная плёнка» применительно к лентам класса H — это ошибка перевода или опечатка. Полиамид (нейлон, капрон) для электроизоляции класса H не подходит: его длительная допустимая температура 105–130 °C. В составе 529029 — именно полиимидная плёнка PI с длительной температурой 240–260 °C. При проверке поставки на соответствие спецификации обращайте внимание именно на эту букву.

Хранение и транспортировка Элмикатерм 529029

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 3 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 6 месяцев. При 5 °C обязателен контроль влажности (не выше 75 %) и постепенный возврат к температуре цеха перед намоткой — не «из холодильника на станок», иначе на ленте конденсируется влага.
• Относительная влажность воздуха: до 80 % при 15–35 °C; до 75 % при 5 °C. Длительное превышение влажности 85 % приводит к набуханию слюдинитовой бумаги и снижению электрической прочности на 10–20 %.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Полиимидная плёнка устойчива к ультрафиолету (это её преимущество перед ПЭТФ), но связующее ленты деградирует под прямым солнечным светом.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки.

Главная сложность 529029 при хранении — короткий гарантийный срок при стандартных условиях (3 месяца). Для ремонтной базы или сервисного центра, где потребление лент идёт мелкими партиями, это означает, что закупать 529029 нужно «под заказ» с расчётом на использование в течение 1,5–2 месяцев после поступления. Альтернатива — хранение в холодильнике с автоматическим контролем температуры (5 °C) — увеличивает срок до 6 месяцев и позволяет делать запасы под месячное-двухмесячное потребление.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая температура при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуры выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность плёнки.

Частые вопросы по Элмикатерм 529029

Чем Элмикатерм 529029 отличается от ЛСПМ — это та же лента или другая?

Это разные ленты с близкой геометрией и одним классом нагревостойкости H. 529029 — современная замена ЛСПМ с двумя ключевыми улучшениями. Первое: электрическая прочность 50–70 кВ/мм против 40 кВ/мм у ЛСПМ — в 1,25–1,75 раза выше. Второе: шире ассортимент толщин (0,08; 0,10; 0,13 мм против 0,11 и 0,13 у ЛСПМ) — есть тонкая 0,08 мм для витковой изоляции с большим числом витков. Главный недостаток 529029 — короткий срок хранения (3 месяца против 12 у ЛСПМ). По геометрии роликов и режиму отверждения ленты совместимы — замена ЛСПМ на 529029 в системе класса H возможна без переработки технологии.

Что означает индекс 529029 — это температура или электрическая прочность?

Ни то, ни другое. Это код конструкции и класса по системе кодификации Элмикатерм: «5» — серийная группа лент с эпоксидным связующим и плёночной подложкой, «2» — тип слюдяной бумаги (стандартный слюдинит), «9» — класс H (180 °C), «029» — индекс конструкции подложек (стеклоткань с одной стороны, полиимидная плёнка с другой). Реальная температура работы — 180 °C, реальная электрическая прочность — 50–70 кВ/мм в зависимости от толщины. Индекс 529029 не несёт прямой связи с измеряемыми параметрами — это техническая кодировка для производства и заказа.

Чем 529029 отличается от 529099?

Конструкцией подложек и применением. У 529029 — стеклоткань с одной стороны и полиимидная плёнка с другой; у 529099 — две стеклоткани без плёнки. Из-за плёнки 529029 имеет более высокую электрическую прочность (50–70 кВ/мм против 18–25 кВ/мм при тех же толщинах), но 529099 механически прочнее (240 Н/см против 130). Применение 529029 — витковая изоляция низковольтных машин с акцентом на электрическую прочность; 529099 — корпусная изоляция стержневых обмоток класса H с повышенными механическими нагрузками.

Можно ли заменить ЛСКО-ПМ на Элмикатерм 529029?

Замена возможна, но требует пересмотра пропиточной системы. У ЛСКО-ПМ связующее кремнийорганическое, у 529029 — эпоксидное. Если в пропиточной системе используются кремнийорганические лаки (КО-916, КО-921) — «накатная» замена ЛСКО-ПМ на 529029 даст плохую адгезию между слоями. Если пропиточный цикл уже отлажен под эпоксидные или эпоксидно-полиэфирные лаки (КП-303Н, ЭП-241) — замена технологически бесшовная, и 529029 даёт выигрыш по электрической прочности. Для систем со сложившейся кремнийорганической химией более логичный апгрейд — Элмикатерм 525029 (тоже кремнийорганика, но 220 °C).

Чем плёнка PI отличается от плёнки ПЭТФ в составе ленты?

Принципиально по температурной стойкости. ПЭТФ (полиэтилентерефталат, лавсан) — длительная допустимая температура 155 °C — определяет класс F у лент серии 524 (524019). Полиимид PI — 240–260 °C — обеспечивает класс H у лент серии 529 (529029). Ниже 155 °C обе плёнки работают одинаково; выше 155 °C ПЭТФ начинает охрупчиваться, а PI остаётся работоспособной. Электрическая прочность у обеих плёнок сопоставима (200+ кВ/мм для тонких слоёв), различие только в термостойкости.

Нужен ли подогрев ленты перед намоткой?

Нет. 529029 гибкая при комнатной температуре, подогрев не нужен и вреден — выше 35–40 °C эпоксидное связующее размягчается и лента склеивается в ролике. Ленты серий ЛСМ и Элмикатерм 55409 требуют подогрева — для 529029 это ошибка.

Какой режим отверждения у обмотки с лентой 529029?

Стандартный режим — 8–12 часов при 160 °C. Для тонких катушек массой до 5 кг достаточно 8 часов; для массивных стержневых обмоток — 10–12 часов с контролем температуры в нескольких точках обмотки. Это короче, чем у серии 524 (10–16 часов), что отражает более активную химию эпоксидного связующего класса H.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 529029 (редакция 2003 г.) — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 529029.
• ТУ 16-91 И79.0168.003 — нормативный документ на ленту ЛСПМ (заменяемая марка). Применяется при сравнительных характеристиках и при оформлении ТЗ на замену.
• ТУ 16-91 И79.0168.005 — нормативный документ на ленту ЛСКО-ПМ (заменяемая марка).
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (термостойкие плёнки на основе ароматических полиимидов).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса H, влияние влажности на свойства слюдинитовых материалов.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, обзор лент серий 524, 525, 529.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяемая при сертификации лент класса H.

Заказать ленту Элмикатерм 529029

📦 Лента Элмикатерм 529029 — поставка под заказ. Складских позиций по 529029 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–20 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия. Все три толщины (0,08; 0,10; 0,13 мм) поставляются с паспортом качества производителя; по запросу — копия сертификата соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93.

Если отгрузка нужна с быстрым сроком — рассмотрите наши складские альтернативы класса H:

• ЛСПМ (ТУ 16-91 И79.0168.003) — слюдопластовая полиимидная мусковитовая, класс H. Электрическая прочность 40 кВ/мм (ниже 529029), но срок хранения 12 месяцев и стабильное наличие. Толщины 0,11 и 0,13 мм со склада.
• ЛСКО-ПМ (ТУ 16-91 И79.0168.005) — слюдинитовая кремнийорганическая огнестойкая на полиимиде, класс H. Применяется в системах с кремнийорганическими пропиточными лаками. Толщины 0,10; 0,11; 0,13 мм со склада.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 529029 «под заказ» с учётом срока поставки, а также подскажем складскую альтернативу из ЛСПМ или ЛСКО-ПМ под конкретное напряжение и тип машины. Для крупных заказов (от 100 роликов) возможна резка узких ленточек 4–10 мм для микродвигателей и поставка нестандартных ширин до 870 мм для рулонной намотки.

Альтернативные ленты серии Элмикатерм в нашем каталоге: 524019 (класс F, ПЭТФ-плёнка, 6 толщин 0,08–0,15 мм, срок хранения 6/12 мес — для применений до 155 °C), 525029 (220 °C, кремнийорганика — для применений выше 180 °C), 529099 (класс H, без плёнки — для корпусной изоляции стержневых обмоток). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
