Лента Элмикатерм 525029 — купить от производителя

📦 Лента Элмикатерм 525029 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 15–25 рабочих дней с момента подтверждения заказа; для нестандартных ширин и крупных партий срок согласовывается отдельно. Если отгрузка нужна со склада «сегодня-завтра» — рассмотрите альтернативу: Элмикатерм 529029 (класс H, 180 °C) для применений, где не требуется длительная работа выше 180 °C, или Микатерм 452 для авиационных кабелей класса C в ультратонком исполнении 0,06 мм.

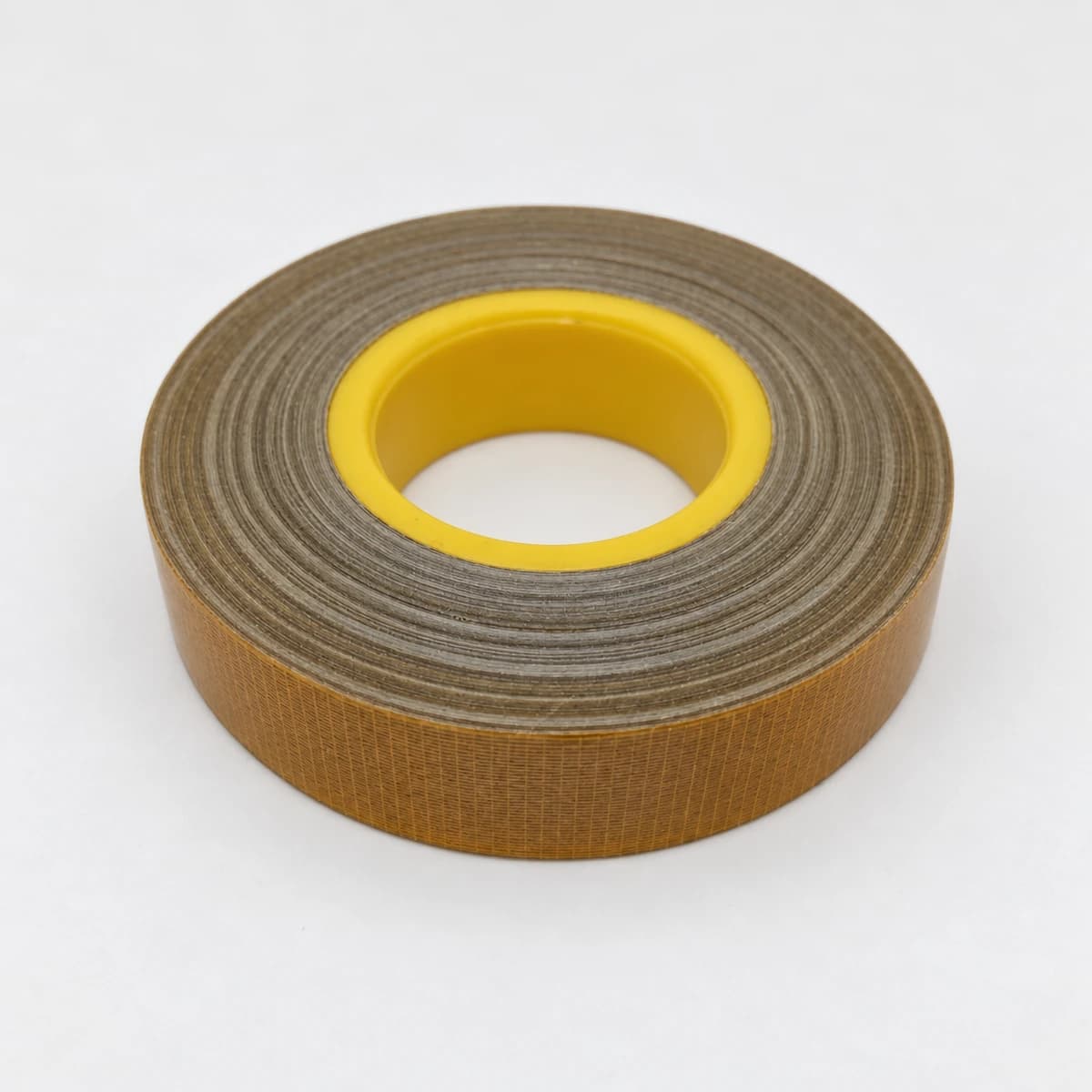

Лента стеклослюдинитовая Элмикатерм 525029 — единственная в номенклатуре серии Элмикатерм лента, рассчитанная на длительную рабочую температуру 220 °C. По системе кодификации серии индекс «525029» означает: «слюдинит мусковитовый + кремнийорганическое связующее + полиимидная плёнка PI с одной стороны + стеклоткань с другой». Принципиальное отличие от «соседа по конструкции» Элмикатерм 529029 — замена эпоксидного связующего на кремнийорганическое, что поднимает потолок длительной эксплуатации с 180 °C до 220 °C. Конструкция подложек у обеих лент идентична (стеклоткань + полиимидная плёнка), геометрия роликов та же, толщинный ряд почти повторяется — это «термостойкий двойник» 529029 для применений в горячих зонах.

Лента 525029 — единственная марка серии Элмикатерм, применимая одновременно для высоковольтных и низковольтных машин. У 529029 и 524019 в datasheet чётко прописано «низковольтные применения до 1140 В»; у 525029 такое ограничение снято — длительная стойкость кремнийорганического связующего и полиимидной плёнки позволяет использовать ленту в обмотках машин 6 кВ и выше при условии расчётной толщины и числа слоёв.

⚡ Ключевая характеристика 525029 — рабочая температура 220 °C. Это на 40 °C выше класса H (180 °C) и формально находится за пределами штатной шкалы ГОСТ 8865-93. По расширенной международной классификации (IEC 60085, обновлённые редакции ГОСТ 8865) такая температура соответствует классу C. Лента работает без потери паспортной электрической прочности (50–65 кВ/мм) при длительном нагреве 200–220 °C — что и определяет её нишу: турбогенераторы аварийного режима, ТЭД пожарных машин, ТЭД спецтранспорта в горячих зонах, обмотки электрооборудования атомных станций активной зоны.

Что означает индекс 525029

Маркировка «Элмикатерм 525029» состоит из имени серии и пятизначного цифрового кода. Имя серии «Элмикатерм» — устоявшийся технический индекс линейки слюдинитовых лент классов F, H и C на рынке электроизоляционных материалов СНГ; в номенклатуре сегодня под этим именем выпускается восемь марок с разной геометрией подложек, разными связующими и разными классами нагревостойкости. Цифровой код 525029 имеет следующую расшифровку:

• 5 — серийная группа лент с термоустойчивым связующим и плёночной подложкой. Группы с цифрами «1», «2», «3» в этой позиции — другие связующие, не пересекаются по применению.
• 2 — тип слюдяной бумаги: мусковит (стандартный слюдинит из калиевой слюды). Цифра «5» в той же позиции (например, у Элмикатерм 55409) означает флогопитовую бумагу для повышенной термостойкости — но в группе «525» использован именно мусковит, потому что его электрическая прочность выше, а необходимая термостойкость уже обеспечивается полиимидной плёнкой и кремнийорганическим связующим.
• 5 (третья позиция) — индекс длительной температуры «220 °C» в кодификации Элмикатерм. Цифра «9» в той же позиции у 529029/529099 означает класс H (180 °C); цифра «4» у 524019/524099 — класс F (155 °C). Таким образом «525» = «220 °C», «529» = «180 °C», «524» = «155 °C».
• 029 — индекс конструкции подложек: стеклоткань с одной стороны и полиимидная плёнка с другой. Парный индекс «099» (без плёнки, две стеклоткани) для группы «525» в номенклатуре отсутствует — для 220 °C плёночное армирование признано необходимым для обеспечения электрической прочности при таких температурах.

Сравнение «525029 ↔ 529029» в кодификации показывает только одно отличие — третья цифра (5 vs 9), означающая «220 °C» против «180 °C». Технически это отражает замену эпоксидного связующего на кремнийорганическое; вся остальная конструкция повторена. Ближайший родственник в группе «525» — Элмикатерм 525099 (если бы существовал) — двусторонняя стеклоткань без плёнки на 220 °C; в текущем каталоге производителя такая марка не выпускается.

Место Элмикатерм 525029 в ряду модификаций серии

В серии Элмикатерм существуют три ленты с конструкцией «стеклоткань + полиимидная плёнка»: 524019 (класс F, ПЭТФ-плёнка вместо полиимидной), 529029 (класс H, эпоксидное связующее) и 525029 (220 °C, кремнийорганика). Сравнение показывает, как меняется характеристика при последовательном переходе от низшего класса к высшему:

Параметр	524019	529029	525029 (этот раздел)
Класс / температура	F / 155 °C	H / 180 °C	C / 220 °C
Связующее	Эпоксидно-полиэфирное	Эпоксидное	Кремнийорганическое
Плёнка в подложке	ПЭТФ (лавсан)	Полиимидная PI	Полиимидная PI
Толщины, мм	0,08–0,15 (6 позиций)	0,08; 0,10; 0,13 (3 позиции)	0,08; 0,10; 0,11; 0,13 (4 позиции)
Эл. прочность 0,10 мм	42 кВ/мм	70 кВ/мм	65 кВ/мм
Эл. прочность 0,13 мм	45 кВ/мм	55 кВ/мм	55 кВ/мм
Прочность Н/см (0,13 мм)	120	130	120
Срок хранения 15–35 °C	6 мес	3 мес	4 мес
Срок хранения 5 °C	12 мес	6 мес	8 мес
Применение	Низковольтные машины F	Низковольтные H	ВН и НН машины до 220 °C

525029 формирует «температурный пик» серии Элмикатерм. По электрической прочности она на 5 кВ/мм уступает 529029 при 0,10 мм (65 vs 70) — это плата за переход на кремнийорганику, которая по электрическим характеристикам несколько уступает оптимизированным эпоксидным составам. По сроку хранения 525029 в выгодном положении: 4 месяца при 15–35 °C против 3 месяцев у 529029 — кремнийорганическое связующее химически стабильнее эпоксидного, медленнее «созревает» в ролике.

Важная особенность ассортимента 525029 — наличие промежуточной толщины 0,11 мм, которой нет у 529029. Это закрывает «дыру» между 0,10 и 0,13 мм и позволяет точнее подбирать толщину под конкретное применение, особенно для тонкой витковой изоляции на 380–660 В при работе в условиях периодических перегревов до 200 °C.

Технические характеристики Элмикатерм 525029

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O); тип «2» по системе кодификации серии
Связующее	Кремнийорганическое (силоксановая смола с термостабилизатором), 25–35 % массы готовой ленты
Подложка с одной стороны	Стеклоткань 24±3 г/м² (для тонких 0,08–0,10 мм) или 33±3 г/м² (для 0,11–0,13 мм) по ГОСТ 19170-73
Подложка с другой стороны	Полиимидная плёнка PI 28±3 г/м² (для 0,08 мм) или 42±8 г/м² (для 0,10–0,13 мм). Длительная допустимая температура плёнки PI — 240–260 °C, что выше класса самой ленты и обеспечивает её термостойкость как «слабого звена» системы
Слюдяная бумага, поверхностная плотность	45±3 г/м² (0,08 / 0,10 мм) / 50±3 г/м² (0,11 мм) / 75±4 г/м² (0,13 мм)
Массовая доля летучих, не более	1,5 %
Длительная рабочая температура	220 °C (класс C по расширенной классификации; формально за пределами штатной шкалы ГОСТ 8865-93, в обновлённых редакциях ГОСТ 8865 и в IEC 60085 такая температура отнесена к классу C)
Электрическая прочность средняя	50 / 65 / 60 / 55 кВ/мм для толщин 0,08 / 0,10 / 0,11 / 0,13 мм соответственно (см. таблицу ниже)
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия
Удельная разрушающая нагрузка при растяжении	60 Н/см (0,08 мм) / 80 Н/см (0,10 мм) / 80 Н/см (0,11 мм) / 120 Н/см (0,13 мм)
Поверхностная плотность ленты	131±20 г/м² (0,08 мм) / 150±26 г/м² (0,10 мм) / 158±26 г/м² (0,11 мм) / 205±30 г/м² (0,13 мм)
Режим отверждения связующего	8–12 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	4 месяца при 15–35 °C / 8 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм, втулка ⌀ (36±1) мм, плёнкой наружу; ширина — типовой ряд 15, 20, 23, 25, 30, 35 мм; нестандартные ширины — по согласованию

Источник нормативных значений — ТУ предприятия на ленту Элмикатерм 525029 и сводная таблица технических характеристик из каталога серии Элмикатерм 2016 г. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление в ТУ не нормируются — ключевыми параметрами выбраны электрическая прочность по толщинам и длительная термостойкость системы плёнка-связующее. По запросу выдаётся справка о значениях tg δ из приёмо-сдаточных протоколов производителя.

Условное обозначение Элмикатерм 525029 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ предприятия. Примеры формулировок для технического задания и спецификаций:

Толщина 0,10 мм, ширина ролика 25 мм	Лента Элмикатерм 525029 0,10×25 ТУ предприятия
Толщина 0,13 мм, ширина ролика 30 мм	Лента Элмикатерм 525029 0,13×30 ТУ предприятия
Толщина 0,08 мм для тонкой витковой, ширина 20 мм	Лента Элмикатерм 525029 0,08×20 ТУ предприятия
Промежуточная толщина 0,11 мм, ширина 25 мм	Лента Элмикатерм 525029 0,11×25 ТУ предприятия

Указывайте также количество роликов и желаемую длину намотки на ролик. Для нестандартных ширин (10–14 мм для микродвигателей, 40–870 мм для рулонной поставки крупных машин) — отдельное согласование сроков и стоимости резки. Для критичных применений (атомная отрасль, авиация, нефтегаз) укажите в спецификации требование к расширенным приёмо-сдаточным испытаниям и протоколу испытаний на нагревостойкость.

Электрические характеристики Элмикатерм 525029 по толщинам

В ТУ задаётся средняя электрическая прочность для каждой из четырёх толщин индивидуально, пробивное напряжение в отдельных точках не нормируется. Зависимость электрической прочности от толщины немонотонная: максимум приходится на 0,10 мм (65 кВ/мм), при 0,11 мм — небольшое снижение до 60 кВ/мм, при 0,13 мм — 55 кВ/мм. Это типичная для слюдинитовых лент кривая, отражающая баланс между толщиной слоя слюдяной бумаги и долей связующего в общей массе.

Толщина, мм	Эл. прочность кВ/мм, не менее	Прочность Н/см, не менее	Поверхн. плотность г/м²	Применение
0,08 ±0,01	50	60	131 ±20	Витковая изоляция тонких катушек, контакторы спецприменения
0,10 ±0,01	65	80	150 ±26	Витковая изоляция НН машин с длительной работой 200 °C
0,11 ±0,01	60	80	158 ±26	Промежуточная — корпусная изоляция машин 660–1140 В класса C
0,13 ±0,02	55	120	205 ±30	Корпусная изоляция ВН машин до 6 кВ в горячих зонах

Источник — ТУ предприятия и сводная таблица каталога 2016 г. Напомним: у 529029 (класс H 180 °C) электрическая прочность при 0,10 мм составляет 70 кВ/мм — на 5 кВ/мм выше, чем у 525029. Это характерное соотношение «термостойкость vs электрика» для серии: переход на кремнийорганическое связующее ради 220 °C обходится в небольшое снижение электрической прочности — обычно не критичное для применения, но учитываемое при расчёте запаса.

Высокая электрическая прочность 525029 (50–65 кВ/мм) при работе на 220 °C — следствие сочетания трёх элементов: полиимидной плёнки PI с собственной электрической прочностью 200+ кВ/мм и термостойкостью 240–260 °C, мусковитовой слюдяной бумаги с длительной стойкостью к 350–500 °C, и кремнийорганического связующего, которое сохраняет адгезию и монолитность при длительном нагреве 200–220 °C. Все три элемента «согласованы» по температурному пределу — нет «слабого звена», которое отказывает первым.

Длительная температура 220 °C — класс C по расширенной шкале

Штатная шкала ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» в редакции 1993 года заканчивается классом H (180 °C). В обновлённых редакциях ГОСТ 8865 и в международном стандарте IEC 60085 «Electrical insulation — Thermal evaluation and designation» дополнительно введены классы N (200 °C), R (220 °C) и C (выше 240 °C) — иногда классификация даётся через числовой индекс «класс 220», что эквивалентно литерному «класс R». Терминология в литературе не единая: в отечественной справочной литературе исторически использовалось обобщённое обозначение «класс C» для всех материалов с длительной температурой выше 180 °C, и именно эта терминология применяется производителем 525029 в каталоге 2016 г.

Для ленты Элмикатерм 525029 ограничивающим элементом по температуре является кремнийорганическое связующее: сама слюдинитовая бумага из мусковита по справочнику Корицкого Ю.В. (том 2, 1988) длительно выдерживает 350–500 °C; стеклоткань работает при 500–600 °C; полиимидная плёнка PI устойчива до 240–260 °C — что выше класса самой ленты и не лимитирует её. Кремнийорганическое связующее (силоксановые смолы с термостабилизатором) имеет паспортную длительную температуру 220–240 °C и определяет верхнюю границу.

Что произойдёт при длительной эксплуатации выше 220 °C? При 235–250 °C кремнийорганическое связующее начинает медленно деградировать с потерей адгезии к слюдяной бумаге; электрическая прочность снижается на 15–30 % за 2000–4000 часов работы. Полная потеря работоспособности связующего наступает при 270–290 °C за несколько сотен часов; после этого изоляция держится только за счёт самой плёнки PI и слюдяной бумаги, что для применений с напряжением свыше 660 В обычно недостаточно.

Для применений с длительной температурой выше 220 °C в номенклатуре Элмикатерм прямого преемника нет — 525029 является «потолком» серии. В таких случаях рассматривают другие классы материалов: гибкие миканиты на бумаге без органического связующего, керамические изоляционные ленты, специальные термостойкие плёнки на основе полибензимидазола (ПБИ) с длительной температурой 280–300 °C.

Отраслевые применения Элмикатерм 525029

Электрооборудование атомных станций — горячие зоны и активные контуры

Электродвигатели и силовые контакторы технологических контуров атомных станций (главные циркуляционные насосы, насосы аварийного охлаждения, привода клапанов первого контура) работают при температуре окружающей среды 60–90 °C, температуре теплоносителя 280–320 °C, и в условиях радиационного фона. Длительная температура обмотки в нормальном режиме — 130–155 °C, в аварийном режиме первого контура — кратковременно до 195–215 °C. Лента 525029 с длительной 220 °C даёт штатный запас для аварийных режимов и сохраняет электрическую прочность после 1000–2000 часов работы при 195–215 °C — это важно для машин, рассчитанных на работу в условиях ЛОКА (loss-of-coolant accident, авария с потерей теплоносителя).

Радиационная стойкость кремнийорганического связующего 525029 — 10⁷–10⁸ Гр интегральной дозы (по справочным данным для аналогичных силоксановых компаундов), что покрывает требования к большинству активных зон. Для зон с дозой выше 10⁸ Гр применяют специальные радиационно-стойкие модификации — отдельный класс материалов вне номенклатуры серии Элмикатерм.

Авиационные генераторы и стартёры с высокой удельной мощностью

Бортовые генераторы переменного тока (115 В / 400 Гц) и стартёр-генераторы военных и гражданских самолётов работают на пиковой мощности при температурах обмоток 180–215 °C — это диктуется требованием к минимальной массе оборудования при заданной мощности. Класс H (180 °C) для таких машин работает на пределе и не даёт запаса; класс C (220 °C) с лентой 525029 — стандартное решение. Толщины 0,08–0,10 мм у 525029 закрывают типичные напряжения авиаоборудования (115–230 В).

Конкуренты в этом сегменте — лента Микатерм 452 с ультратонкой 0,06 мм для кабельных сборок и обмоток сверхмалой массы. Микатерм 452 и Элмикатерм 525029 — комплементарные ленты класса C: Микатерм 452 — для кабельных и проводных применений с минимальной толщиной изоляции, 525029 — для машинных обмоток с более толстой витковой и корпусной изоляцией.

Электродвигатели металлургических машин в горячих цехах

Печные краны, рольганговые двигатели прокатных станов, привода манипуляторов кузнечных прессов работают в условиях температуры окружающего воздуха 60–120 °C и излучения от горячего металла, температуры обмотки в установившемся режиме 165–195 °C, в режимах перегрузок — кратковременно до 215 °C. Применение ленты класса H (180 °C) в таких машинах приводит к ускоренному старению изоляции; переход на 525029 (220 °C) удлиняет межремонтный срок в 2–3 раза за счёт штатного запаса по температуре.

Типичные толщины для металлургических машин — 0,11 и 0,13 мм: первые на низковольтные машины 380–660 В, вторые на ВН машины 3–6 кВ. Лента наматывается с перекрытием 50 % в один-два слоя витковой изоляции и в три-пять слоёв корпусной.

Тяговые электродвигатели пожарных машин и спецтранспорта

Привода насосов высокого давления пожарной техники, ТЭД самосвалов карьерного класса, электроприводы внутри-цеховых тележек и автотранспортных средств в горячих производствах — машины с тяжёлым режимом эксплуатации, периодическими перегрузками до 175–210 °C на обмотках. 525029 заменяет здесь устаревшие ленты ЛСКО-180Т и ЛСПМ с выигрышем по сроку службы изоляции.

Обмотки погружных электронасосов нефтедобычи в горячих скважинах

Установки электроцентробежных насосов (УЭЦН) для нефтедобычи в горячих скважинах (температура нефти на забое 130–180 °C, температура обмотки до 200 °C) — типичная область применения 525029. Высокая электрическая прочность (50–65 кВ/мм) важна в условиях высоких пусковых токов погружных насосов (5–7-кратные номинальных) и переменной нагрузки. Толщины 0,11 и 0,13 мм обычно используются для машин 1140 В и 3000 В соответственно.

Технология намотки и отверждения Элмикатерм 525029

Лента Элмикатерм 525029 — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Это отличает её от лент Элмикатерм 55409 и 52409, где намотка идёт с предварительным подогревом до 50–70 °C для размягчения связующего. Намотка возможна в двух режимах:

• Ручная намотка — для ремонтных работ, мелкосерийного производства, изготовления катушек со сложной геометрией (полюсные катушки конусного сечения, авиационные стартёр-генераторы, катушки с нестандартным шагом для металлургических ТЭД). Намотчик удерживает ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение умеренное: 30–60 Н/см — этого хватает для плотной укладки при работе с тонкими толщинами 0,08–0,11 мм. Поверхность полиимидной плёнки гладкая и слабо скользящая, что даёт ровную укладку с равномерным сцеплением соседних витков.
• Механизированная намотка — на лентоизолировочных станках с программным управлением натяжения и шага. Применяется в серийном производстве авиационных генераторов, низковольтных и высоковольтных машин класса C. Скорость намотки — 0,3–0,8 м/с; натяжение задаётся настройкой станка под конкретный диаметр обмотки и контролируется автоматически. Стеклоткань выдерживает натяжение до 120 Н/см (для 0,13 мм) — достаточно для большинства автоматических станков.

Перекрытие при намотке: для витковой изоляции — стандартное 50 % (полуперекрытие); для корпусной — 50 % с возможным локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где требуется усиленная изоляция против скользящих разрядов и краевых эффектов.

Режим отверждения готовой обмотки с уложенной 525029 — 8–12 часов при температуре 160 °C. Это типовой режим для лент с кремнийорганическим связующим — несколько мягче, чем у эпоксидных систем. Отверждение проводится в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения силоксановое связующее переходит из вязкотекучего состояния в твёрдое сшитое, образует монолитную изоляцию между витками и слоями. После отверждения механическая прочность изоляции возрастает в 4–6 раз, электрическая — на 10–20 % относительно «зелёного» (неотверждённого) состояния.

Подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 70 %) минимум 2 часа после извлечения из заводской упаковки — для выравнивания температуры. После хранения при 5 °C — обязательная выдержка 4–6 часов в цехе перед вскрытием упаковки, иначе на ленте конденсируется атмосферная влага. Кремнийорганическое связующее менее чувствительно к влаге, чем эпоксидное, но пренебрегать выдержкой не рекомендуется — особенно для ответственных применений (атомная отрасль, авиация).

Полиимидная плёнка PI в составе Элмикатерм 525029

Полиимидная плёнка PI (polyimide film) — общий элемент конструкции 525029 и 529029, отличающий их от лент серии 524 (с ПЭТФ-плёнкой) и от 529099 (без плёнки). Это ароматический полимер с температурой длительной эксплуатации 240–260 °C и стеклованием 360–400 °C. Известные коммерческие наименования полиимидных плёнок — Kapton-H (DuPont), ПМ-А (российский аналог производства ОАО «Пластполимер», С-Петербург), Apical (Kaneka), Upilex (Ube). В составе ленты Элмикатерм 525029 применяется тонкая плёнка PI 28–42 г/м², что соответствует толщине 20–30 мкм.

Принципиальное отличие от ПЭТФ-плёнки (полиэтилентерефталат, лавсан) — на 80–100 °C более высокая длительная рабочая температура. ПЭТФ имеет верхнюю границу длительной эксплуатации 155 °C — это и определяет класс F у лент серии 524. Полиимид выдерживает 240–260 °C, что выше класса самой ленты 525029 (220 °C) и не лимитирует её в целом — ограничивающим элементом остаётся связующее. Это делает 525029 «запасоустойчивой» к локальным перегревам выше 220 °C: плёнка не теряет свойства, и катастрофического пробоя по плёночному слою не возникает.

⚠️ Важно различать полиимид (PI) и полиамид (PA). Это разные полимеры. Полиимид — термостойкий ароматический полимер с допустимой температурой 240–260 °C, применяется в электроизоляции класса C и H. Полиамид (нейлон, капрон, анид) — термопластичный конструкционный полимер с температурой плавления 220 °C, применяется в текстиле и машиностроении, но для электроизоляции выше класса B не используется. В технической литературе и в спецификациях иногда встречается ошибка перевода или опечатка — Элмикатерм 525029 содержит именно полиимидную плёнку PI, а не полиамидную.

Электрическая прочность полиимидной плёнки в свободном состоянии — 200–280 кВ/мм для толщин 25–50 мкм. В составе ленты вклад плёнки в общую прочность определяется её долей в общей толщине: при 0,10 мм плёнка 25 мкм составляет около 25 % толщины и обеспечивает ~50 кВ/мм из суммарных 65 кВ/мм; остальные 15 кВ/мм даёт слюдяная бумага со связующим. Стеклоткань вклада в электрическую прочность практически не вносит — её роль чисто механическая.

Чем Элмикатерм 525029 отличается от ЛСПМ, ЛСКО-ПМ и ЛСКО-180Т

Прямого аналога 525029 в советской номенклатуре не существует — лент с длительной 220 °C на основе слюдинита было крайне мало, и они выпускались только под спецзаказ для авиации и атомной отрасли. По логике замены 525029 покрывает применения, для которых исходно использовались ЛСПМ (класс H, ТУ 16-91 И79.0168.003), ЛСКО-ПМ (класс H, ТУ 16-91 И79.0168.005, кремнийорганика) и ЛСКО-180Т (класс H, ТУ кремнийорганический). Замена этих лент на 525029 означает переход с «работа на пределе класса H» на «работа в штатном режиме класса C» — и удлинение межремонтного срока за счёт запаса по температуре.

Параметр	Элмикатерм 525029	ЛСПМ	ЛСКО-ПМ
ТУ	по ТУ предприятия	ТУ 16-91 И79.0168.003	ТУ 16-91 И79.0168.005
Связующее	Кремнийорганическое	Эпоксидно-полиэфирное	Кремнийорганическое
Подложка	стеклоткань + полиимидная плёнка	стеклоткань + полиимидная плёнка	стеклоткань + полиимидная плёнка
Длительная T	220 °C	180 °C	180 °C
Толщины, мм	0,08; 0,10; 0,11; 0,13	0,11; 0,13	0,10; 0,11; 0,13
Эл. прочность кВ/мм	50–65	40 (норма)	40 (норма)
Прочность Н/см	60–120	90–110	80–100
Срок хранения 15–35 °C	4 мес	12 мес	4 мес
Срок хранения 5 °C	8 мес	24 мес	—
Применение	ВН и НН машины до 220 °C	НН машины до 1140 В, класс H	НН машины до 1140 В, класс H

Сравнение даёт чёткую картину: 525029 выигрывает по температуре (+40 °C над ЛСПМ/ЛСКО-ПМ) и по электрической прочности (1,25–1,6 раза), сопоставима по сроку хранения с ЛСКО-ПМ (4 мес vs 4 мес) и значительно уступает ЛСПМ (4 vs 12 мес). По применимости 525029 шире: единственная среди трёх лент работает не только на низковольтных, но и на высоковольтных машинах (за счёт высокой электрической прочности и термостойкости).

Главные практические выводы из сравнения:

• Замена «накатно» с ЛСПМ на 525029 технологически возможна без переработки геометрии обмотки и режима отверждения, но требует пересмотра пропиточной системы. ЛСПМ имеет эпоксидно-полиэфирное связующее и работает с эпоксидными лаками класса H; 525029 — кремнийорганическое связующее, требующее кремнийорганических пропиточных составов. Если пропиточный цикл уже отлажен под эпоксидную химию — оставаться на ЛСПМ или переходить на Элмикатерм 529029, не на 525029.
• Замена с ЛСКО-ПМ на 525029 — технологически бесшовная: оба связующих кремнийорганические, пропиточные составы совместимы. Выигрыш — повышение длительной температуры с 180 °C до 220 °C и расширение электрической прочности.
• Замена с ЛСКО-180Т на 525029 — аналогично ЛСКО-ПМ: то же связующее, тот же класс совместимых пропиточных лаков, выигрыш по длительной температуре.

Совместимость Элмикатерм 525029 с пропиточными составами

Лента Элмикатерм 525029 предназначена для работы в пропиточных изоляционных системах класса C — то есть в системах, где после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком, рассчитанным на длительную работу при 200–220 °C. Кремнийорганическое связующее в самой ленте обеспечивает «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы:

• Кремнийорганические лаки и компаунды класса C — основная группа: КО-916К, КО-921, КО-964Н (модифицированный высокотемпературный вариант), Элпласт-220К. Обеспечивают химическую совместимость со связующим ленты и максимальную термостойкость системы. Применяются в обмотках для авиации, атомной отрасли, металлургии.
• Силоксановые компаунды для VPI класса C — ВКО-180Т, КО-08, специальные импортные составы (Elantas, ICC, Hitachi). Используются в серийном производстве авиационных генераторов и спецоборудования.
• Полиэфиримидные лаки класса C — для ВН-обмоток с высокой электрической нагрузкой. Совместимы с кремнийорганическим связующим, дают повышенную электрическую прочность системы.

Несовместимые составы:

• Эпоксидные лаки (КП-303Н, ЭП-241, Элпласт-1180) — химически плохо совместимы с кремнийорганическим связующим в ленте. Адгезия на границе «лак-лента» снижена, при термоциклировании возможно расслоение системы. Для применения 525029 со старой пропиточной линией под эпоксидную химию — переход на Элмикатерм 529029 (тоже эпоксидное связующее, но класс H 180 °C вместо C 220 °C).
• Битумные пропитки — устарели, не используются в современных системах класса C. Длительная температура битумных составов не превышает 105–130 °C, что несовместимо с классом ленты.
• Алкидные лаки класса B/F — недостаточная термостойкость для 220 °C; применение «снижает» класс системы до B/F и обнуляет преимущество ленты 525029.

Безпропиточная (VPI-free) эксплуатация 525029 также возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию. Электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки и отверждения; такой режим применим для машин с пониженным напряжением, ограниченным ресурсом и для пробных образцов перед серийной пропиткой.

Контроль качества и паспорт партии Элмикатерм 525029

Каждая партия ленты Элмикатерм 525029 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 525029», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении
• Контроль состояния полиимидной плёнки — отсутствие складок, разрывов, пузырей, отслоения от слюдяной бумаги
• Качество визуального осмотра ленты — отсутствие задиров, локальных утолщений, целостность плёнки и стеклотканевой подложки
• Штамп ОТК с подписью контролёра и датой испытаний

Для критичных применений (атомная отрасль, авиация, оборонка) дополнительно проводятся расширенные испытания по требованиям заказчика:

• Длительный нагрев при 220 °C в течение 250–500 часов с последующим контролем электрической прочности (методика IEC 60216)
• Термоциклирование (–40 …+220 °C по 50–100 циклов) с контролем механической стойкости и адгезии плёнки
• Повторное измерение электрической прочности при влажности 95 % и температуре 35 °C — для оценки гидрофобности кремнийорганического связующего
• Контроль геометрических параметров на каждом ролике партии — для авиационных применений с жёсткими допусками на толщину
• Проверка отсутствия загрязнений тяжёлыми металлами и галогенами — для ответственных компонентов атомной техники

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (4 месяца от даты выпуска при 15–35 °C или 8 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводится повторное испытание электрической прочности и проверка состояния связующего на образцах из ролика. Аттестация платная и применяется для крупных партий, заказчики с малыми объёмами обычно пускают «просроченную» ленту в утилизацию.

Типичные ошибки при выборе и применении Элмикатерм 525029

1. Применение 525029 для классических машин класса H — переплата без выигрыша

Использование 525029 в машинах, где штатно достаточно класса H (180 °C), — обычная закупочная ошибка. Лента 525029 значительно дороже Элмикатерм 529029 и ЛСПМ (по логике рынка — на 30–60 %), сложнее в логистике (короткий срок хранения), и её термостойкость 220 °C для классических НН машин избыточна. Если в ТЗ нет требования к длительной работе выше 180 °C — выбирать 529029 или ЛСПМ; 525029 оставлять для применений, где её термостойкость реально нужна.

2. Замена 525029 на ЛСКО-ПМ или ЛСПМ при ремонте машин класса C

Обратная ситуация — снижение класса при ремонте. На ремонтных базах иногда меняют 525029 на «более доступные» ЛСКО-ПМ или ЛСПМ, если в момент ремонта 525029 нет в наличии. Это ошибка: ЛСКО-ПМ и ЛСПМ — класс H (180 °C); их применение в машинах, рассчитанных на работу при 195–215 °C, ведёт к ускоренному старению и преждевременному отказу изоляции. Если оригинальная конструкция требует 525029 — нужно ждать поступления или искать прямой аналог класса C; «временное решение» с ЛСКО-ПМ обычно не временное и приводит к повторному ремонту через 1500–3000 часов работы.

3. Использование эпоксидных пропиточных лаков с лентой 525029

На предприятиях со сложившейся пропиточной линией под эпоксидные лаки (КП-303Н, ЭП-241) иногда пытаются «накатно» подставить 525029 вместо эпоксидной ленты. Это ошибка: связующее у 525029 кремнийорганическое, химически плохо совместимое с эпоксидными лаками. Адгезия на границе «лента-лак» нестабильная, при термоциклировании возможно расслоение системы. Грамотный переход на 525029 требует параллельной замены пропиточного состава на кремнийорганический (КО-916К, КО-921). Если пропиточная линия не может быть пересмотрена — оставаться на лентах с эпоксидным связующим (529029, 524019) и понижать класс системы до H/F.

4. Превышение длительной температуры выше 220 °C

Соблазн «вытянуть» 525029 на 230–250 °C при перегрузках машины приводит к ускоренной деградации кремнийорганического связующего и потере электрической прочности на 15–30 % за 2000–4000 часов работы. Если конструктивно требуется длительная работа выше 220 °C — нужны материалы другого класса (полибензимидазольные плёнки, керамические изоляции, гибкие миканиты без связующего); применение 525029 в таких условиях приведёт к преждевременному пробою.

5. Намотка из роликов с истёкшим сроком хранения

После 4 месяцев хранения при 15–35 °C кремнийорганическое связующее 525029 начинает медленную полимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 15–25 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация. Кремнийорганика «созревает» медленнее эпоксидных систем, но не неограниченно долго.

6. Путаница «полиимидная» и «полиамидная» плёнка

В технической документации заказчика и в спецификациях иногда встречается формулировка «полиамидная плёнка» применительно к лентам класса C — это ошибка перевода или опечатка. Полиамид (нейлон, капрон) для электроизоляции класса C не подходит: его длительная допустимая температура 105–130 °C, что более чем на 100 °C ниже температуры самой ленты. В составе 525029 — именно полиимидная плёнка PI с длительной температурой 240–260 °C. При проверке поставки на соответствие спецификации обращайте внимание именно на эту букву.

Хранение и транспортировка Элмикатерм 525029

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 4 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 8 месяцев. При 5 °C обязателен контроль влажности (не выше 75 %) и постепенный возврат к температуре цеха перед намоткой — не «из холодильника на станок», иначе на ленте конденсируется влага.
• Относительная влажность воздуха: до 80 % при 15–35 °C; до 75 % при 5 °C. Кремнийорганическое связующее менее чувствительно к влаге, чем эпоксидное, что увеличивает живучесть ленты в нестабильных климатических условиях складов.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Полиимидная плёнка устойчива к ультрафиолету (это её преимущество перед ПЭТФ), но связующее ленты деградирует под прямым солнечным светом.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки.

В сравнении с 529029 (3/6 месяцев) и Элмикатерм 524019 (6/12 месяцев) лента 525029 находится «посередине» — 4/8 месяцев. Это удобно для предприятий с регулярным потреблением: 4-месячного склада хватает на 3–4 месяца производства с страховым запасом; для редких применений лучше делать заказы «под партию» в плановом графике. Альтернатива — холодильное хранение в шкафу с автоматическим контролем температуры, что удваивает срок и позволяет создавать стратегические запасы.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света. Допустимая температура при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуре выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность плёнки.

Частые вопросы по Элмикатерм 525029

Чем Элмикатерм 525029 отличается от 529029 — это та же лента или другая?

Это разные ленты с почти идентичной конструкцией подложек, но с разными связующими и разными классами нагревостойкости. У 529029 — эпоксидное связующее, длительная температура 180 °C (класс H). У 525029 — кремнийорганическое связующее, длительная температура 220 °C (класс C по расширенной классификации). По геометрии роликов, режиму отверждения и способу намотки ленты совместимы; основное отличие — в составе связующего и совместимости с пропиточными лаками. Если применение требует длительной работы выше 180 °C — выбирать 525029. Если хватает 180 °C — экономичнее 529029.

Что означает индекс 525029 — это температура или электрическая прочность?

Это код конструкции и класса по системе кодификации Элмикатерм: «5» — серийная группа лент с термоустойчивым связующим, «2» — тип слюдяной бумаги (мусковит), «5» — индекс длительной температуры 220 °C, «029» — конструкция подложек (стеклоткань с одной стороны, полиимидная плёнка с другой). Реальная температура работы — 220 °C, реальная электрическая прочность — 50–65 кВ/мм в зависимости от толщины. Цифры в коде не несут прямой связи с измеряемыми параметрами — это техническая кодировка для производства и заказа.

Почему 525029 называют «класс C», если ГОСТ 8865 заканчивается на классе H?

Штатная редакция ГОСТ 8865-93 заканчивается классом H (180 °C). В обновлённых редакциях ГОСТ 8865 и в международном стандарте IEC 60085 введены дополнительные классы: N (200 °C), R (220 °C), C (выше 240 °C). В отечественной справочной литературе и в каталогах производителей электроизоляционных материалов исторически использовалось обобщённое обозначение «класс C» для всех материалов с длительной температурой выше 180 °C. Поэтому 525029 с её 220 °C обозначается как «класс C» в каталоге производителя, хотя по строгой современной классификации это класс R.

Можно ли использовать 525029 для высоковольтных машин 6 кВ?

Да, можно — это одно из ключевых преимуществ 525029 перед 529029. У 529029 в datasheet чётко прописано «низковольтные применения до 1140 В»; у 525029 такого ограничения нет. Высокая электрическая прочность 50–65 кВ/мм и длительная термостойкость 220 °C позволяют использовать ленту для корпусной изоляции стержневых обмоток ВН машин до 6 кВ; для машин выше 6 кВ требуется отдельный расчёт числа слоёв и согласование с производителем.

Чем кремнийорганическое связующее 525029 лучше эпоксидного у 529029?

В термостойкости и в стабильности при длительных нагревах. Эпоксидное связующее у 529029 паспортно выдерживает 180 °C, выше этого начинается медленная деградация. Кремнийорганическое связующее у 525029 выдерживает 220–240 °C длительно, заметная деградация начинается только выше 250 °C. По электрической прочности и адгезии при «штатной» температуре 180 °C эпоксидные системы несколько лучше кремнийорганических — поэтому 529029 даёт 70 кВ/мм при 0,10 мм против 65 кВ/мм у 525029. Выбор всегда о компромиссе «электрика vs термостойкость».

Нужен ли подогрев ленты перед намоткой?

Нет. 525029 гибкая при комнатной температуре, подогрев не нужен. Ленты серий ЛСМ и Элмикатерм 55409 требуют подогрева 50–70 °C — для 525029 это ошибка: при таком нагреве кремнийорганическое связующее размягчается избыточно, лента может склеиваться в ролике.

Какой режим отверждения у обмотки с лентой 525029?

Стандартный режим — 8–12 часов при 160 °C. Для тонких катушек массой до 5 кг достаточно 8 часов; для массивных стержневых обмоток — 10–12 часов с контролем температуры в нескольких точках обмотки. Этот режим — типовой для лент с кремнийорганическим связующим; повышение температуры выше 175 °C при отверждении не требуется и нежелательно (избыточный нагрев на этапе сборки сокращает дальнейший ресурс системы).

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 525029 — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H с длительными температурами 90/105/120/130/155/180 °C; в обновлённых редакциях введены дополнительные классы N/R/C для 200/220/>240 °C.
• IEC 60085 «Electrical insulation — Thermal evaluation and designation» — международный стандарт классификации электроизоляционных материалов по нагревостойкости, источник классов выше H для современной номенклатуры.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 525029.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяется при сертификации лент класса C/R.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (термостойкие плёнки на основе ароматических полиимидов), раздел 22 (силоксановые электроизоляционные материалы).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса C, влияние длительного нагрева на свойства слюдинитовых материалов с кремнийорганическим связующим.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, обзор лент серий 524, 525, 529.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ленту Элмикатерм 525029

📦 Лента Элмикатерм 525029 — поставка под заказ. Складских позиций по 525029 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 15–25 рабочих дней с момента подтверждения заказа; для крупных партий и нестандартных ширин срок согласовываем после проверки наличия. Все четыре толщины (0,08; 0,10; 0,11; 0,13 мм) поставляются с паспортом качества производителя; по запросу — копия сертификата соответствия и протокол испытаний на длительную нагревостойкость по IEC 60216.

Если отгрузка нужна с быстрым сроком — рассмотрите наши складские альтернативы:

• Элмикатерм 529029 — слюдинитовая лента класса H (180 °C), эпоксидное связующее, полиимидная плёнка PI. Подходит для применений, где не требуется длительная работа выше 180 °C; по геометрии и режиму отверждения совместима с 525029.
• Микатерм 452 — короностойкая слюдинитовая лента класса C для авиа-кабелей в ультратонком исполнении 0,06 мм. Применяется в кабельных сборках с минимальной массой изоляции; не заменяет 525029 для машинных обмоток, но покрывает её ниши в кабельной арматуре класса C.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 525029 «под заказ» с учётом срока поставки, поможем подобрать толщину и ширину под конкретное применение, и подскажем складскую альтернативу из 529029 или Микатерм 452 если 525029 «избыточна» для вашей задачи. Для крупных заказов (от 100 роликов) возможна резка узких ленточек 4–10 мм для микродвигателей и поставка нестандартных ширин до 870 мм для рулонной намотки.

Полный обзор номенклатуры серии Элмикатерм в нашем каталоге: 524019 (класс F, ПЭТФ-плёнка, 6 толщин), 524099 (класс F, без плёнки), 529029 (класс H, полиимид, эпоксидное связующее), 529099 (класс H, без плёнки). Полный обзор слюдинитовых лент — в разделе слюдинитовые ленты.
