Слюдяные ленты для обмоток электродвигателей: виды и применение
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Слюдяные ленты делятся на микаленты (из щипаной слюды, ГОСТ 4268-75) и слюдинитовые (из слюдяной бумаги, ГОСТ 13204-76). Микаленты — для высоковольтных машин от 3 кВ, слюдинитовые — для серийных электродвигателей низкого напряжения.
Изоляция обмоток электродвигателя начинается с ленты. Слюдяные ленты — микаленты и слюдинитовые — наматываются на стержни, катушки и секции, формируя витковую и корпусную изоляцию. От правильного выбора ленты зависит ресурс машины. Рассмотрим, какие ленты существуют, чем различаются и где каждая незаменима. Здесь речь именно о лентах — обмоточные провода, пазовые клинья и компаунды для пропитки — отдельные темы.
Микаленты: щипаная слюда на подложке

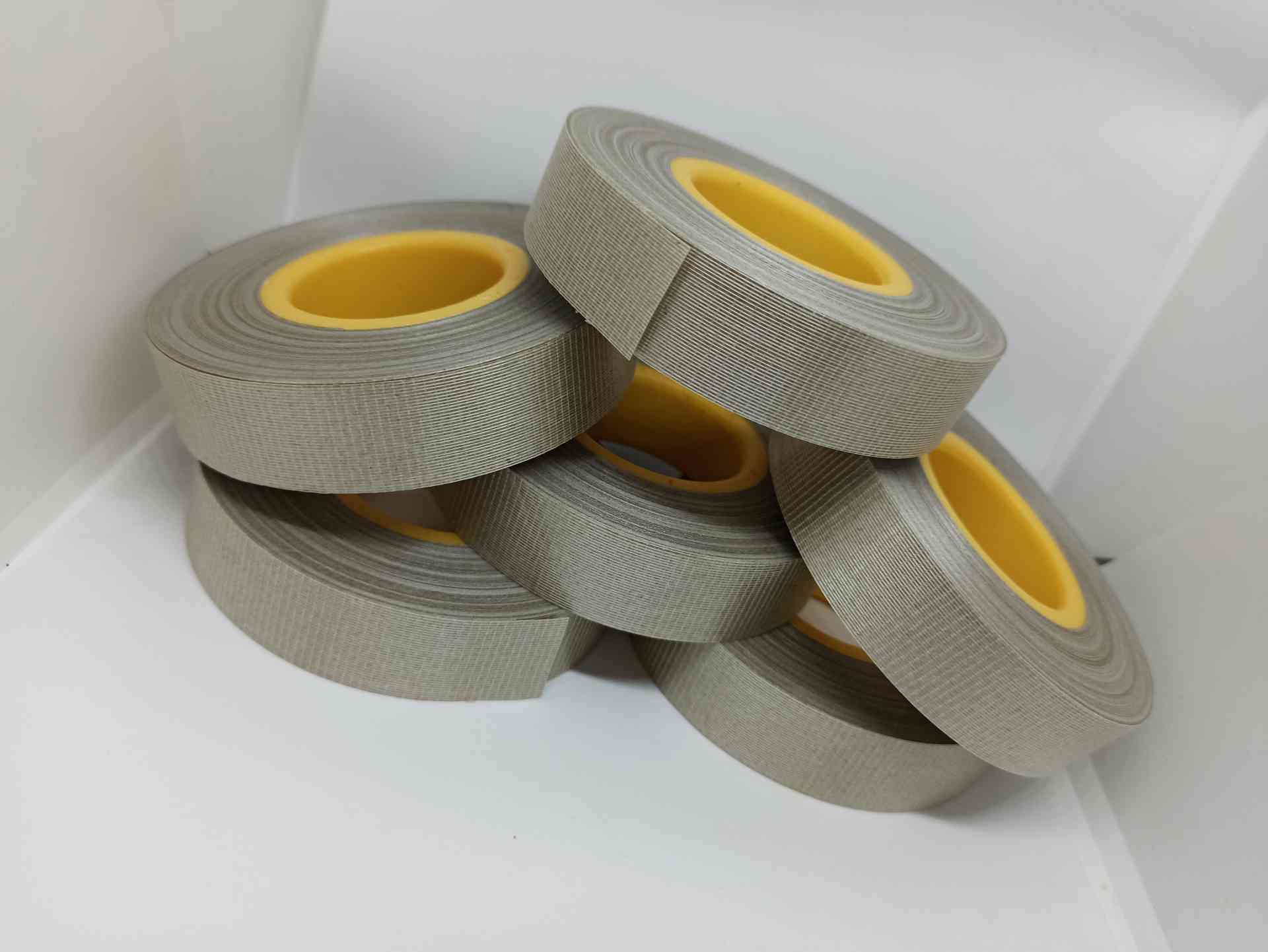

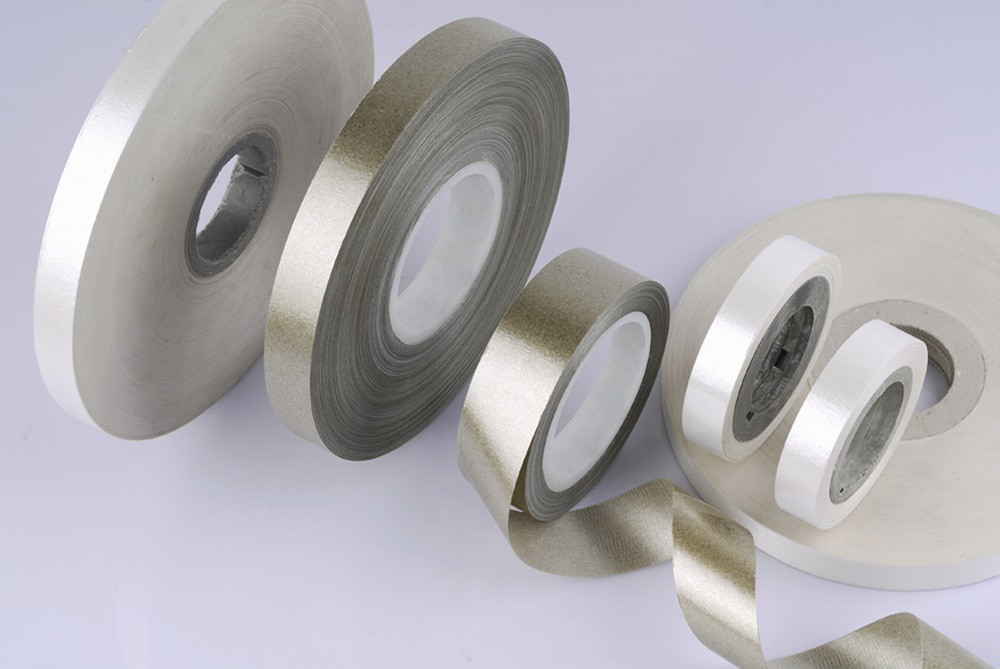

Микалента — это слой щипаных пластинок слюды (мусковита или флогопита), наклеенных на гибкую подложку (стеклоткань, стеклосетку, полиэфирную плёнку). Толщина — 0,08–0,17 мм, ширина — 10–35 мм (стандартно 20 и 25 мм).
Маркировка расшифровывается так: Л — лента, М — мусковит (или Ф — флогопит), С — стеклоткань (Т — полиэфирная плёнка, Б — бумага), далее через дефис — подложка. Примеры:
- ЛМС-ТТ — мусковит, стеклоткань с одной стороны, полиэфирная плёнка с другой. Класс F (155 °C). Самый распространённый тип для промышленных двигателей.
- ЛФС-ТБ — флогопит, стеклоткань + бумага. Класс B (130 °C). Дешевле, применяется для общепромышленных машин.
- ЛМК-ТС — мусковит на кремнийорганическом связующем. Класс H (180 °C). Тяговые и крановые двигатели.
- ЛФК-Т — флогопит + кремнийорганика. Класс H. Для высокотемпературных условий при умеренном напряжении.
Слюдинитовые ленты
В отличие от микалент, здесь вместо щипаной слюды — слюдяная бумага (слюдинит). Структура равномернее, нет окон между пластинками, электрическая прочность стабильнее от участка к участку.
Марки ЛСЭК — на кремнийорганическом связующем, ЛСЭП, ЭЛМИКА — на полиэфирном связующем. Толщина 0,09–0,15 мм. Электрическая прочность — 18–22 кВ/мм (у микалент — 14–18 кВ/мм).
Слюдинитовые ленты постепенно вытесняют микаленты в новых конструкциях высоковольтных машин. Но для ремонтов по-прежнему используют микаленты — они совместимы с существующими системами изоляции.
Сравнение микалент и слюдинитовых лент
| Параметр | Микаленты | Слюдинитовые |
|---|---|---|
| Основа | Щипаная слюда | Слюдяная бумага |
| Толщина, мм | 0,08–0,17 | 0,09–0,15 |
| Электрическая прочность, кВ/мм | 14–18 | 18–22 |
| Прочность на разрыв, Н | 80–120 | 40–60 |
| Однородность | Неоднородная (зависит от качества щипки) | Однородная |
| Цена | Ниже | Выше |
| Типичное применение | Ремонт, до 1000 В | Новые машины, 6–10 кВ |
На практике часто встречается ошибка: при ремонте ставят слюдинитовую ленту вместо микаленты, потому что электрическая прочность выше. Это верно — 18–22 кВ/мм против 14–18. Но прочность на разрыв у слюдинитовой вдвое ниже. Если на заводе мотают на станке с натяжением 20–25 Н, слюдинитовая лента выдержит. А при ручной намотке, когда натяжение скачет, она рвётся. Для ремонтных работ микалента надёжнее — прощает ошибки намотчика.
Способы намотки
Вполнахлёст — каждый последующий виток перекрывает предыдущий на 50% ширины. Один проход даёт фактически два слоя. Это стандарт для корпусной изоляции.
Встык — витки не перекрываются. Применяется для витковой изоляции, где важна минимальная толщина.
С перехлёстом 2/3 — перекрытие на 66%. Усиленный вариант для высоковольтных машин (6–10 кВ). Два-три прохода с перехлёстом 2/3 формируют корпусную изоляцию толщиной 1,5–2,5 мм.
Натяжение при намотке — 15–25 Н на 25 мм ширины. Слабое натяжение даёт рыхлую изоляцию с воздушными карманами. Чрезмерное — рвёт ленту, особенно слюдинитовую, у которой прочность на разрыв ниже микалентовой (40–60 Н против 80–120 Н для ЛМС-ТТ).
Пропитка после намотки
Намотанная лента — полуфабрикат. Полноценную изоляцию она образует после пропитки и запечки. Два основных метода:
Окунание + запечка. Обмотанную катушку погружают в пропиточный лак (КО-916К, МЛ-92), выдерживают до прекращения пузырьков, сушат при 120–160 °C. Простой, дешёвый, но проникновение лака внутрь обмотки неполное — 60–70% заполнения пор.
Вакуум-нагнетательная пропитка (VPI). Катушку помещают в автоклав, откачивают воздух до 1–2 мбар, заливают эпоксидный компаунд, подают давление 3–6 атм. Заполнение пор — 95–98%. Стоимость оборудования высокая, но ресурс изоляции увеличивается в 2–4 раза. Для миканитов и слюдопластов класса F и H — предпочтительный метод. Подробнее о разнице между VPI и Resin-Rich — в статье Resin-Rich vs VPI: две системы изоляции.
Подбор ленты под задачу
Для ремонта общепромышленного двигателя до 1000 В, класс B — ЛФС-ТБ или ЛМС-ТТ, один проход вполнахлёст, пропитка лаком КО-916К. Для нового высоковольтного двигателя 6 кВ, класс F — ЛСЭК, два прохода с перехлёстом 2/3, VPI-пропитка. Для тягового двигателя, класс H — ЛМК-ТС, два-три прохода, кремнийорганический компаунд. Если нужна помощь с выбором миканита для электродвигателя — есть отдельный разбор.
Если есть возможность — запросите у производителя двигателя ремонтную карту с указанием марки и количества слоёв ленты. Самодеятельность в выборе изоляции обходится дорого: один пробой — и обмотка идёт под перемотку заново.
Часто задаваемые вопросы
Какая лента лучше для обмотки двигателя?
Для 6–10 кВ — ЛСЭП-934 или ЛСК-110 (18–22 кВ/мм). Для до 1000 В — микалента ЛФЧ-ББ или ЛФК-ТТ. Зависит от напряжения и класса нагревостойкости.
Чем слюдинитовая лента отличается от микаленты?
Слюдинитовая (ЛСК, ЛСЭП) — из слюдяной бумаги, однороднее, 18–22 кВ/мм. Микалента (ЛФЧ, ЛФК) — из щипаной слюды, 8–15 кВ/мм, дешевле. Подробное сравнение — в таблице выше.
Как правильно хранить слюдяные ленты?
В сухом помещении при температуре 15–30 °C, влажности до 70%. Катушки хранить вертикально, в заводской упаковке. Не допускать попадания влаги — намокшая лента теряет электрическую прочность. Подробнее — в статье Хранение электроизоляционных материалов.
Какой срок годности у микаленты?
По ГОСТ — 2 года с даты изготовления при соблюдении условий хранения. На практике ленты на кремнийорганическом связующем (ЛМК, ЛФК) сохраняют свойства дольше — до 3–4 лет. Ленты на полиэфирном связующем более чувствительны к влаге и теряют гибкость быстрее.
Можно ли наматывать ленту вручную без станка?
Можно — при ремонте в полевых условиях другого выхода нет. Но качество будет ниже: натяжение неравномерное, перехлёст гуляет. Для ручной намотки лучше брать микаленту (прочнее на разрыв), ширину 20 мм (легче контролировать), мотать вполнахлёст. Слюдинитовую ленту вручную мотать не рекомендуется — рвётся при рывках.
Чем отличается изоляция класса F от класса H для лент?
Класс F — до 155 °C, класс H — до 180 °C. Разница в связующем: класс F допускает полиэфирное (дешевле), класс H требует кремнийорганическое. Лента ЛМС-ТТ (класс F) стоит дешевле ЛМК-ТС (класс H), но при перегреве выше 155 °C связующее деградирует. Если двигатель работает с перегрузками — берите класс H с запасом.
