ГФК: что это за гибкий миканит

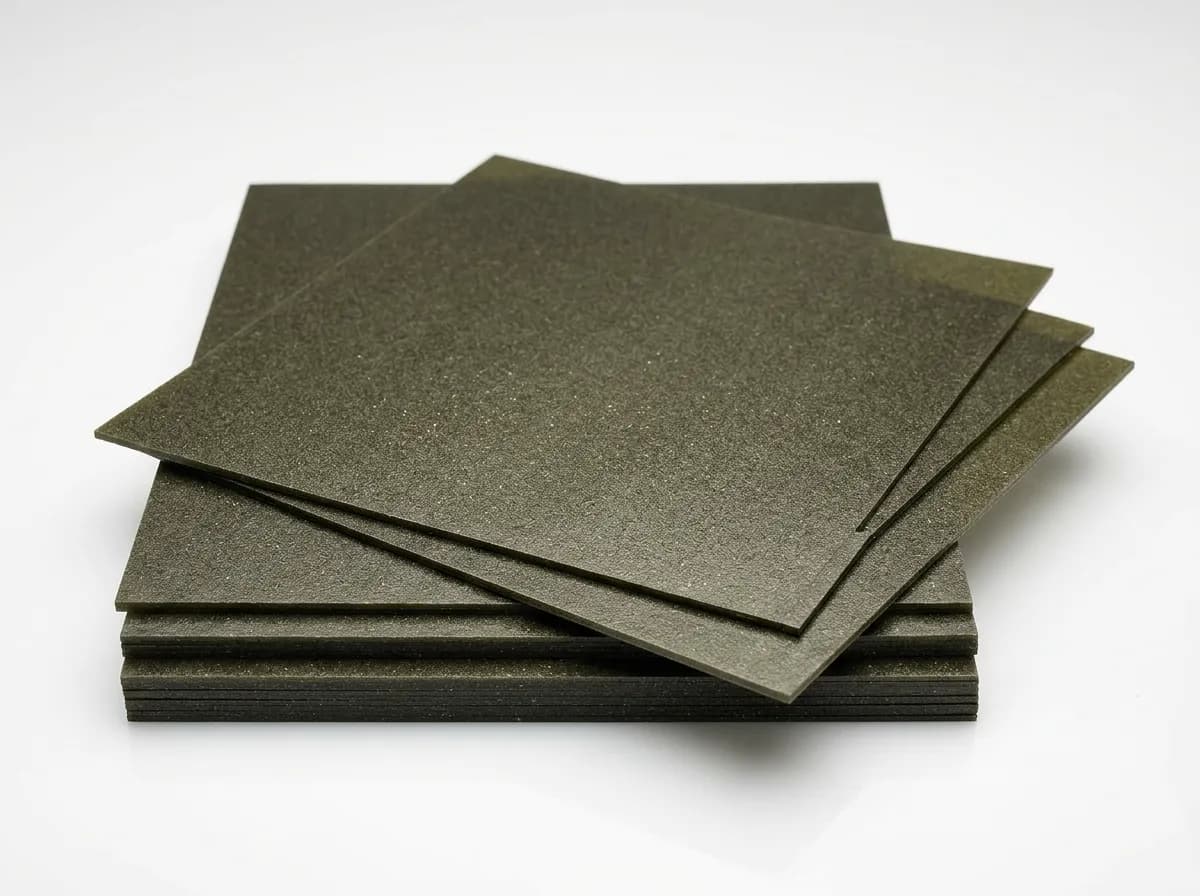

ГФК — гибкий листовой миканит на флогопите с кремнийорганический лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
- Слюда
- флогопит
- Связующее
- кремнийорганический лак
- Исполнение
- без подложки
Миканит гибкий марки ГФК — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной кремнийорганическое связующее, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.
История марки
ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции по техническим условиям стандартизован для общепромышленного применения.
Инженерная специфика
ГФК — единственная марка в семействе, где связующее не просто выгорает, а трансформируется в новую функциональную субстанцию. При нагреве до 300–500°C кремнийорганическая смола поэтапно теряет метильные группы (CH₃), разлагается до линейных полисилоксанов, затем сшивается в трёхмерную силикатную сеть и наконец переходит в аморфный диоксид кремния — керамизация. Этот процесс занимает 20–60 часов работы материала и приводит к формированию на поверхности слюды тонкого слоя кварцевого стекла. В итоге изоляция ГФК после «прирабатывания» приобретает гибридные свойства — слюда + кварц, что делает её одной из самых надёжных в классе промышленных миканитов.
Родственные марки
Особенности марки ГФК
ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно поэтому ГФК применяют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.
Толщины ГФК в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФК по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | кремнийорганический лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФК
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Номинальный размер листа | 500 × 600 мм (возможны другие по заказу) |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | кремнийорганическое связующее |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | H (180°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1100°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥21 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥15 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥11 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.3% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |

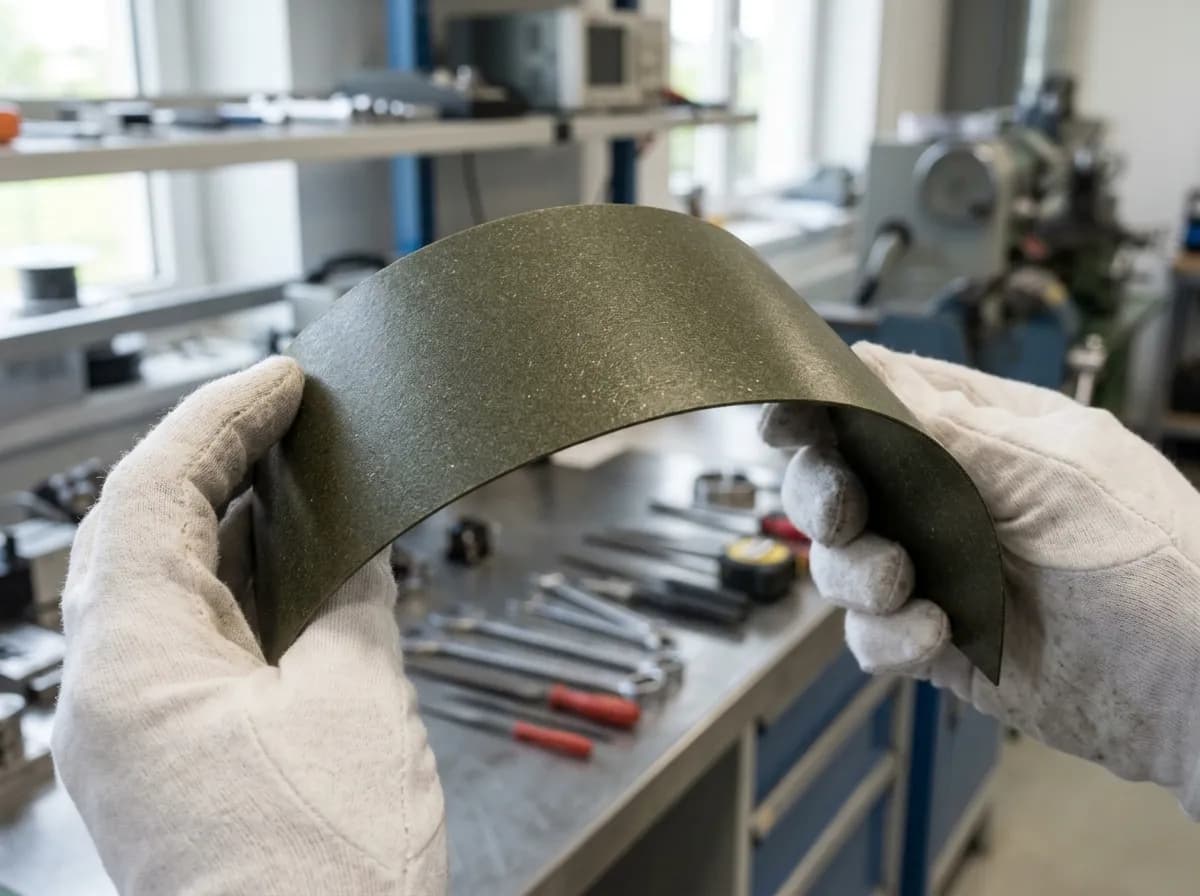

| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФК по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
ГФК по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 69–88 % |
| Связующее | не более 5 % | 12–31 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 19–24 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
Применение и ограничения ГФК
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФК, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.

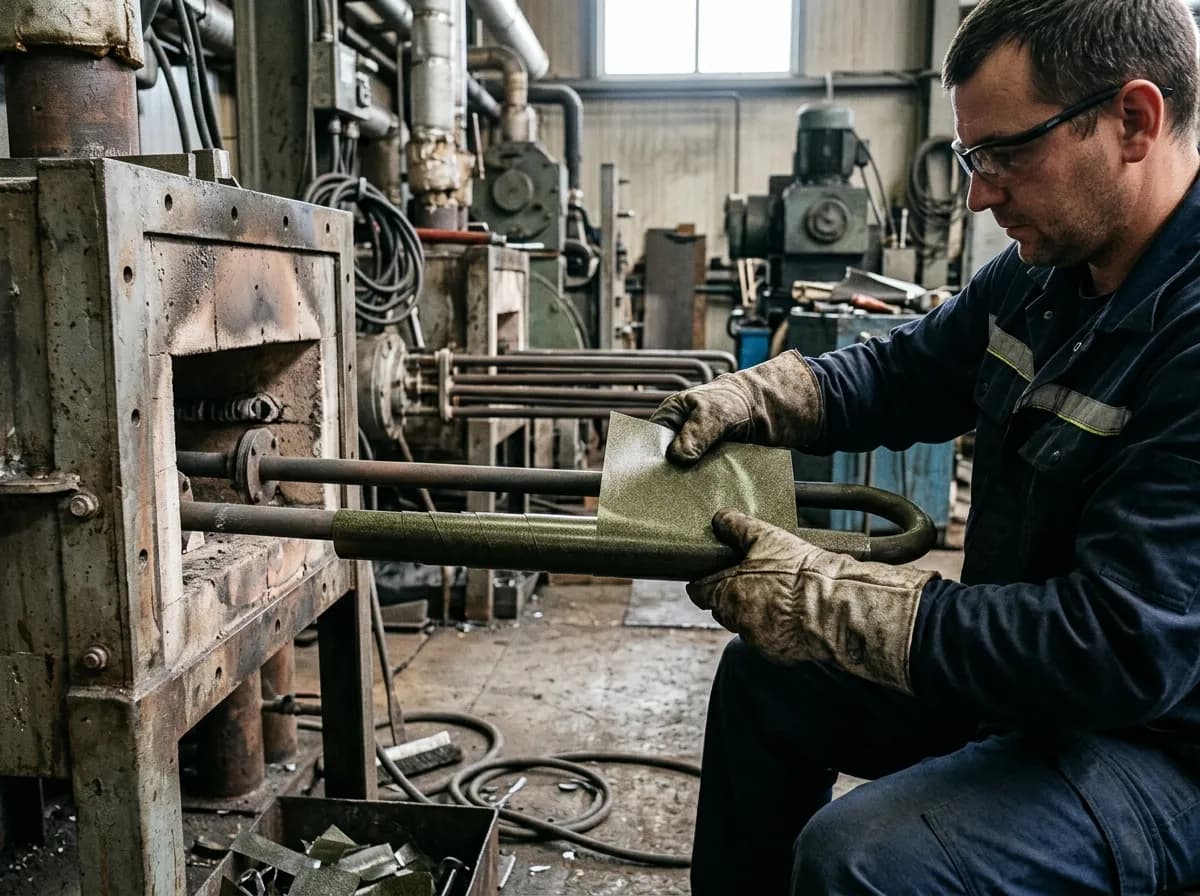

Применение ГФК
ГФК применяется в ответственной технике с повышенными требованиями к долговечности, электрической прочности и чистоте эксплуатации: тяговые электродвигатели электровозов ЭП1, ЭП2К, 2ЭС5, 2ЭС10, крупные промышленные турбогенераторы высоковольтных сетей, компрессорное оборудование газотранспортных систем, аэрокосмические приводы. Благодаря кремнийорганическому связующему класса H (180°C) ГФК работает без копоти и вспенивания при первом нагреве, не загрязняет коллекторные узлы, сохраняет электрическую прочность до 11 кВ/мм после 600°C. Это делает марку единственным допустимым вариантом для замкнутых машин с принудительной вентиляцией.
Документы и полное описание ГФК
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Частые вопросы по ГФК
Нужен ли ГФК для бытовой техники?
Нет, для бытовых утюгов, плиток, рефлекторов применяют ГФС или ГФЧ — они дешевле и закрывают температурный режим до 700°C. ГФК оправдан в тяговых двигателях, компрессорах высоких давлений, турбогенераторах от 10 МВт и выше, где повышены требования к долговечности и отсутствию копоти.
Что такое «керамизация» связующего?
При нагреве ГФК до 300–500°C кремнийорганическая смола постепенно теряет органические радикалы (метильные группы) и превращается в аморфный диоксид кремния — фактически в слой кварцевого стекла на поверхности слюды. Этот процесс необратим и придаёт материалу особо высокую стойкость к термическому старению.
Можно ли применять ГФК в пищевом оборудовании?
Формально ГФК не сертифицирован по требованиям пищевой безопасности FDA. В РФ для изоляции в пищевом оборудовании рекомендуем специализированные низкодымные марки — по запросу подберём аналог. Для непищевых сегментов (фены, сушилки, тепловые пушки) ГФК применяется без ограничений.
Какую толщину выбрать?
Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм. Уточните применение при заказе — подскажем оптимум под вашу задачу.
Выпускаете ли нестандартные толщины?
Да, по согласованию возможны толщины до 120 мм (пункт 1.6 по техническим условиям). Минимальная партия нестандартной толщины — 50 листов.
Заказ и доставка ГФК
Срок изготовления уточняется после подтверждения заказа. Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию.
ГФК поставляется преимущественно под заказ с расширенным паспортом: дополнительно замеряются электрическая прочность при переменном и постоянном токе, тангенс угла потерь, сопротивление изоляции. Стандартный срок — 5–7 рабочих дней. Минимальная партия — 10 листов.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ ГФК и ТУ
- ✓ требуемая толщина и размер листа или детали
- ✓ количество
- ✓ чертёж и требования к контролю, если они есть
