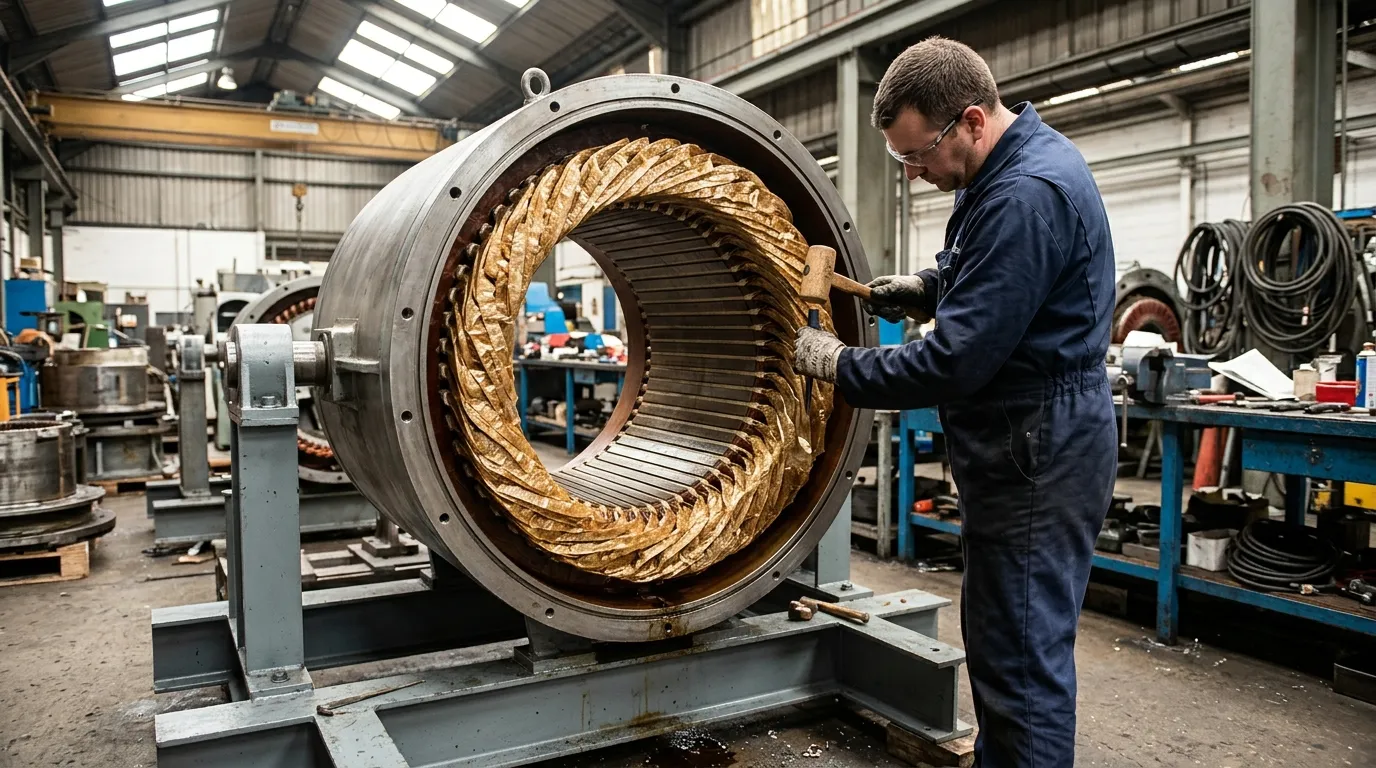

Слюдопласт в тяговых электродвигателях: требования и решения

Тяговый электродвигатель — пожалуй, самый требовательный потребитель изоляционных материалов. Температура обмоток до 200 °C, вибрация до 15g, влажность, масляный туман, перегрузки при пуске — условия, в которых обычная изоляция класса B живёт считаные месяцы. Слюдопласт класса H решает эту задачу.

Условия работы тягового двигателя

Тяговые двигатели устанавливаются на локомотивах, электропоездах, карьерных самосвалах, городском электротранспорте. Характерные нагрузки:

• Температура обмотки — до 200 °C (класс H, длительно 180 °C с кратковременными выбросами)
• Вибрация — 5–15g в широком диапазоне частот
• Ударные нагрузки — при прохождении стыков рельсов, неровностей дороги
• Влажность — до 100% (тоннели, дождь, мойка)
• Загрязнение — угольная пыль, масляный туман из подшипниковых узлов

ГОСТ 2582-2013 «Машины электрические вращающиеся тяговые» задаёт требования к изоляции: испытательное напряжение — не менее 2Un + 1000 В + 500 В (для машин с частотным питанием). Для двигателя 750 В это даёт 3000 В испытательного напряжения.

Почему слюдопласт, а не миканит

Миканит на щипаной слюде (ГМС, ГМК) применялся в тяговых двигателях десятилетиями. Но у него есть системный недостаток: неравномерность структуры. Щипаные пластинки перекрываются хаотично, между ними — зоны с утончённым слоем слюды или вовсе без неё. При вибрации эти «слабые места» становятся точками зарождения пробоя.

Слюдопласт гибкий на основе слюдяной бумаги лишён этого недостатка. Слюду измельчают до чешуек 0,5–2 мм, формуют на бумагоделательной машине — получается равномерное полотно. Электрическая прочность стабильна: разброс — не более ±10% по площади листа (у миканита — до ±30%).

Марки для тяговых двигателей

ФИФК — слюдопласт гибкий на кремнийорганическом связующем. Класс H. Толщина 0,15–0,30 мм. Применяется для пазовой изоляции якоря. Электрическая прочность — 22–26 кВ/мм. Устойчив к маслам и влаге после пропитки кремнийорганическим лаком.

КИФЭ, КИФК — слюдопласт коллекторный. Для межламельной изоляции коллектора. Толщина 0,4–1,0 мм. Давление прессования при сборке коллектора — до 80 МПа. Коэффициент линейного расширения близок к меди — это важно, чтобы при нагреве ламели и изоляция расширялись одинаково. Неодинаковое расширение приводит к выступанию изоляции над поверхностью коллектора — нарушение коммутации, искрение, круговой огонь.

ЭЛМИКАПЛАСТ — коллекторный слюдопласт повышенной механической прочности. Предел прочности на сжатие — не менее 300 МПа. Для высокоскоростных машин (до 6000 об/мин), где центробежные нагрузки на коллектор максимальны.

Система изоляции: не материал, а комплекс

В тяговом двигателе нельзя заменить один элемент изоляции, оставив остальные без изменений. Система изоляции — это комплекс материалов и технологий, работающих вместе:

1. Пазовая изоляция — слюдопласт ФИФК, 2 слоя по 0,20 мм
2. Витковая изоляция — слюдинитовая лента ЛСЭК, намотка вполнахлёст
3. Межламельная изоляция — КИФЭ толщиной 0,6 мм
4. Покровная изоляция — стеклолента ЛЭС, один слой встык
5. Пропитка — VPI-процесс, кремнийорганический компаунд КТ-102

Все компоненты должны быть одного класса нагревостойкости. Если пазовая изоляция — класс H, а пропиточный лак — класс F, общий класс системы — F. Слабое звено определяет ресурс.

Контроль качества

После сборки и пропитки — обязательные испытания по ГОСТ 2582-2013:

• Испытание повышенным напряжением: переменное, 50 Гц, 1 минута
• Измерение сопротивления изоляции мегомметром на 2500 В: не менее 5 МОм при 20 °C
• Испытание межвитковой изоляции импульсным напряжением

Для ответственных машин — дополнительно: измерение tg δ (тангенса угла диэлектрических потерь). Норма для класса H — не более 0,05 при 20 °C. Повышенный tg δ указывает на дефекты пропитки, воздушные включения, увлажнение.

Правильно подобранная система изоляции на основе слюдопласта обеспечивает ресурс тягового двигателя 1,5–2 млн км пробега или 25–30 тысяч часов работы. Экономия на материалах здесь неуместна — стоимость изоляции составляет 3–5% от стоимости двигателя, а стоимость внеплановой перемотки — до 40%.

Часто задаваемые вопросы

Какой слюдопласт используется в тяговых двигателях?

Коллекторный КИФЭ и КИФЭ-А (межламельная изоляция коллектора), гибкий ФИФК (пазовая изоляция якоря). Класс F–H.

Почему тяговые двигатели требуют слюдопласт, а не миканит?

Однородная структура слюдопласта даёт стабильные свойства от партии к партии. Для тяговых машин с жёсткими допусками по разнотолщинности (±0,01 мм) это критично.

Какой срок службы изоляции тягового двигателя?

При правильном подборе класса и технологии пропитки — 15–25 лет или 1,5–2 млн км пробега для локомотивных двигателей.
