Общая информация о миканите
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Миканит — композиционный материал на основе природной слюды с высокой электроизоляционной прочностью, термостойкостью и механической прочностью. Применяется там, где полимерные изоляторы не справляются с температурой или напряжением.

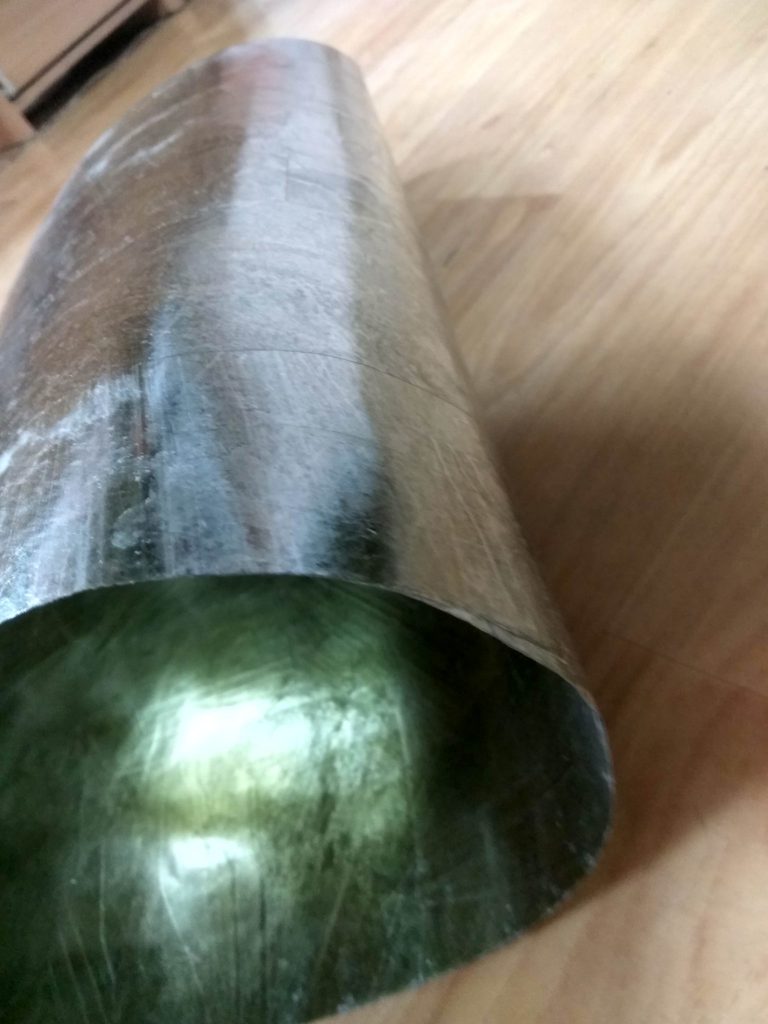

Миканит — композитный листовой материал на основе слюды. Его производят промышленным способом уже более 130 лет, и за это время технология прошла путь от ручной укладки слюдяных пластинок до автоматизированных линий. В этой статье — подробно о том, как устроено производство миканита, из какого сырья его делают и какие операции превращают хрупкую слюду в прочный электроизоляционный лист.
Сырьё для производства миканита
Основа миканита — природная слюда. Используют два минерала, каждый со своими свойствами:
| Параметр | Мусковит | Флогопит |
|---|---|---|
| Формула | KAl₂(AlSi₃O₁₀)(OH)₂ | KMg₃(AlSi₃O₁₀)(F,OH)₂ |
| Цвет | Светлый, прозрачный | Золотисто-коричневый |
| Предельная температура | до 500–600 °C | до 800 °C |
| Упругость пластинок | Высокая | Средняя |
| Месторождения в России | Карелия, Мурманская обл. | Ковдор, Алдан |
В России основное сырьё — флогопит из месторождений Ковдорского массива. Мусковит импортируют преимущественно из Индии. Для жаростойких марок (ТПФ, ТПМ) и всех слюдинитов используют исключительно флогопит — его термическая стабильность выше.
Второй компонент — связующее. От его типа зависит класс нагревостойкости готового изделия:
- Шеллак — класс B (до 130 °C). Марки: ГМС, ПМГ.
- Глифталевые смолы — класс F (до 155 °C). Марки: ФМГ, ПФГ.
- Кремнийорганические смолы — класс H (до 180 °C). Марки: ГФС, ФФК, ПФК.
- Без связующего — класс C (выше 180 °C). Марки: ТПФ, ТПМ. Рабочая температура до 800–1 100 °C по ТУ.
Технология производства
Изготовление миканита — многоступенчатый процесс. Каждая операция влияет на конечные свойства материала.
1. Подготовка слюды
Слюдяной концентрат поступает на фабрику в виде пластин (книжек). Их разделяют на тонкие листочки толщиной 0,02–0,10 мм — эта операция называется «расщипка». На крупных предприятиях применяют механические расщипочные машины, на небольших — ручной труд.
2. Сортировка
Расщеплённые пластинки сортируют по размеру и качеству. Дефектные (с трещинами, включениями кварца, следами выветривания) отбраковывают. Размер пластинок определяет сорт: крупные идут на коллекторный миканит, мелкие — на гибкий.
3. Укладка
Пластинки слюды раскладывают на подложку внахлёст так, чтобы каждая последующая перекрывала предыдущую на 1/3–1/2 площади. Это обеспечивает равномерную толщину и отсутствие сквозных щелей в готовом листе. Содержание слюды в миканите — от 75 до 95% по массе.
4. Пропитка связующим
Уложенную слюду пропитывают раствором связующего. Температура и вязкость раствора подбираются так, чтобы смола проникла между пластинками, но не стекла. После пропитки заготовку подсушивают для удаления растворителя.
5. Прессование
Ключевая операция. Заготовку помещают между плитами гидравлического пресса. Условия прессования:
- Температура: 150–180 °C (зависит от типа связующего).
- Давление: 35–260 кг/см² (коллекторный прессуют при максимальном давлении).
- Время выдержки: от 15 минут до 2 часов.
При прессовании связующее полимеризуется, склеивая слюдяные пластинки в монолитный лист.
6. Обрезка и контроль
Готовый лист обрезают по формату (стандартные размеры до 1 100×1 100 мм). Каждая партия проходит контроль: измеряют толщину, проверяют электрическую прочность, визуально осматривают на расслоение и вздутия.
Виды миканита по назначению
Классификация по ГОСТ определяет четыре основных типа. Подробно о каждом — в отдельных статьях:
| Вид | ГОСТ | Назначение | Подробнее |
|---|---|---|---|
| Гибкий | ГОСТ 6120-75 | Пазовая, витковая изоляция | Разбор ГОСТ |
| Прокладочный | ГОСТ 6121-75 | Прокладки, шайбы, дистанционные элементы | Характеристики |
| Формовочный | ГОСТ 6122-75 | Фасонные детали, штамповка | Формовка |
| Коллекторный | ГОСТ 25045-81 | Межламельная изоляция коллекторов | Подробнее |
Хранение и транспортировка
Миканит хранят в закрытых складских помещениях при температуре от +5 до +35 °C и относительной влажности не выше 70%. Листы укладывают горизонтально на ровные стеллажи — вертикальное хранение приводит к деформации. Срок хранения при соблюдении условий — до 3 лет. Перед использованием после длительного хранения рекомендуется проверить диэлектрическую прочность образцов.
Нужен миканит для вашего производства? В каталоге представлены все марки — гибкий, прокладочный, формовочный, коллекторный. Нарезка в размер, отгрузка по России. Звоните: +7 (953) 585-20-07.
Часто задаваемые вопросы
Чем миканит отличается от слюдопласта?
Миканит делают из цельных пластинок слюды, слюдопласт — из слюдяной бумаги (мелкодисперсная слюда, восстановленная в лист). Миканит прочнее на излом, слюдопласт — равномернее по толщине. Подробное сравнение — в статье «Слюдопласт или миканит: что лучше».
Какой ГОСТ регулирует производство миканита?
Общие технические условия — ГОСТ 25045-81. Для конкретных типов: гибкий — ГОСТ 6120-75, прокладочный — ГОСТ 6121-75, формовочный — ГОСТ 6122-75. Полный обзор — в статье «ГОСТ на миканит».
Можно ли использовать миканит при температуре выше 200 °C?
Да, если выбрать правильную марку. Стандартный миканит с органическим связующим работает до 130–180 °C (в зависимости от класса). Термоупорный миканит ТПФ и ТПМ (без связующего) выдерживает 500–800 °C, а по ТУ — до 1 100 °C кратковременно.
