Виды миканита

Миканит — это универсальный электроизоляционный материал на основе слюды, который широко используется во многих отраслях промышленности, таких как электротехника, электроэнергетика и машиностроение. Благодаря уникальным диэлектрическим свойствам слюды и различным типам связующих композиций, из миканита можно изготавливать изделия различных форм и размеров, адаптированные под конкретные требования оборудования. В зависимости от технологии производства и назначения выделяют несколько основных видов миканита, каждый из которых регламентируется соответствующим ГОСТом и обладает специфическими характеристиками. В этой статье мы рассмотрим различные виды миканита и их применение в промышленности.

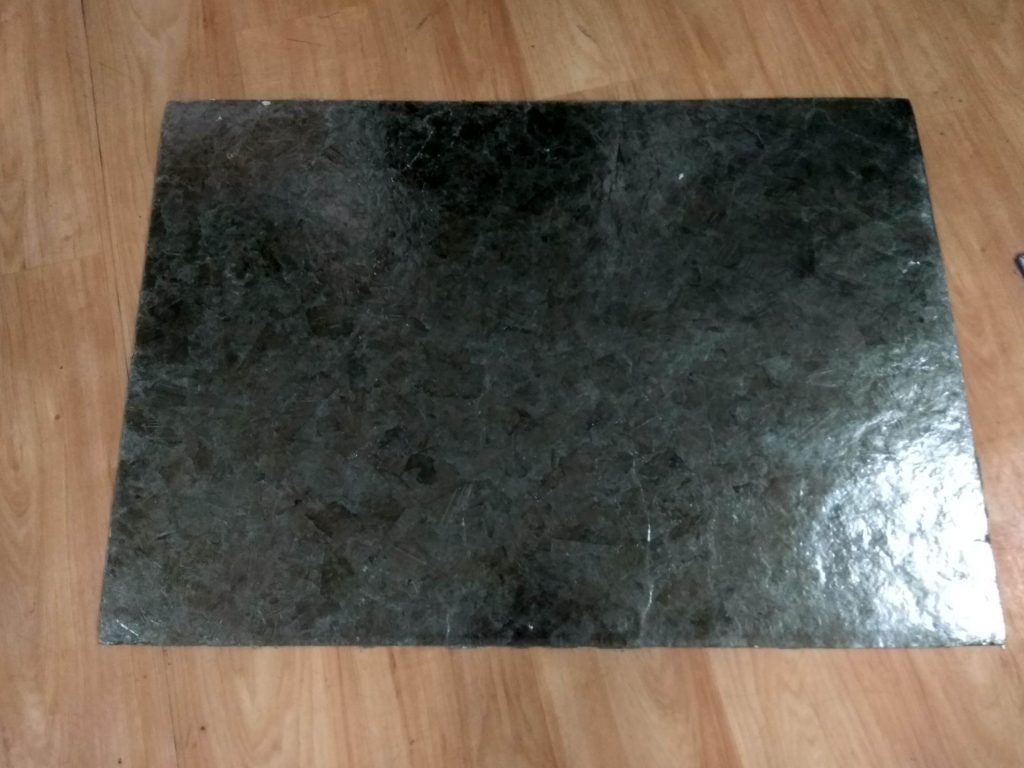

Листовой миканит

Листовой миканит — наиболее распространенная форма выпуска этого материала. Он обычно разрезается на тонкие листы толщиной от 0,10 до 5,0 мм и часто используется для изготовления электрических изоляторов, прокладок и уплотнений. Листовой миканит также применяется в качестве изоляционного слоя в электрических машинах, трансформаторах и распределительных устройствах.

В зависимости от технологии изготовления листовой миканит подразделяется на гибкий (ГОСТ 6120-75), формовочный (ГОСТ 6122-75), прокладочный (ГОСТ 6121-75) и коллекторный (ГОСТ 2196-75). Гибкий миканит сохраняет эластичность и используется для витковой изоляции обмоток, формовочный позволяет создавать детали сложной геометрии при нагреве, прокладочный применяется для плоских изоляционных элементов, а коллекторный специально разработан для изоляции пластин коллекторов электрических машин.

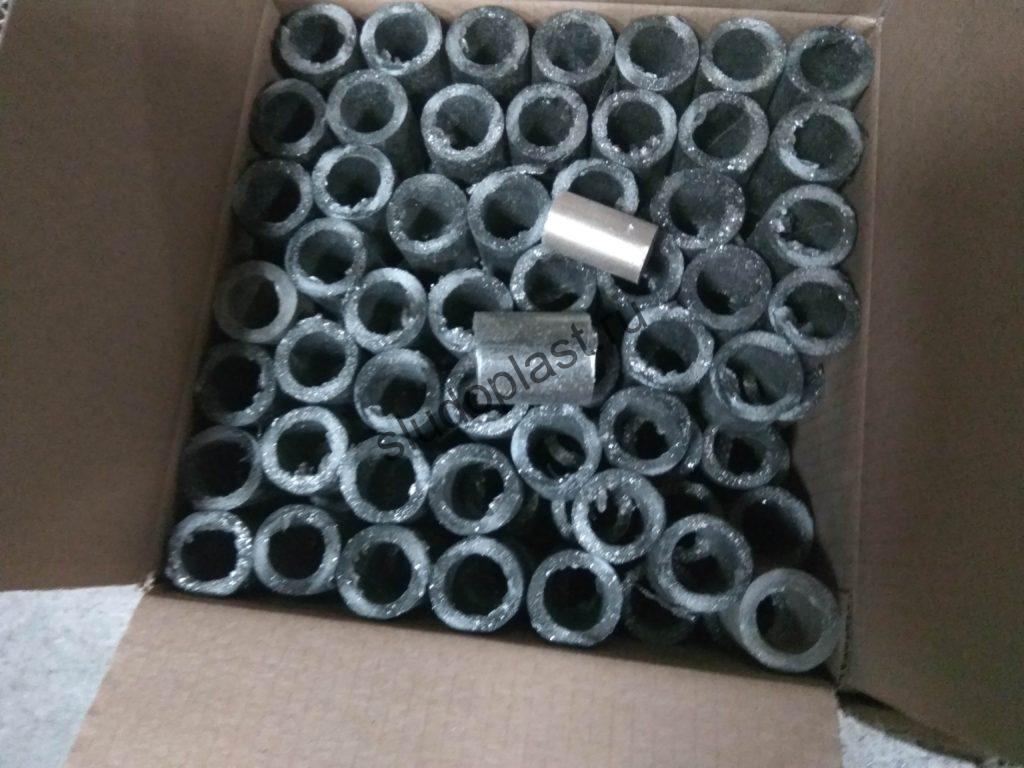

Миканитовые трубки и втулки

Миканитовые трубки и втулки — цилиндрические изделия, изготавливаемые методом намотки слюдяной бумаги на оправки с последующим прессованием. Этот вид миканита используется для создания легких, прочных и термостойких изоляционных элементов для различных применений. Трубки применяются для изоляции стержневых проводников в электрооборудовании, защиты термопар, работающих при температурах до 500°C, а также в качестве изоляции выводов обмоток высокого напряжения.

Миканитовые трубки выпускаются согласно ТУ 21-25-50-79 с внутренним диаметром от 5 до 70 мм, толщиной стенки 1,5-15 мм и длиной до 850 мм. Электрическая прочность составляет не менее 5 кВ/мм, что обеспечивает надежную изоляцию в высоковольтном оборудовании. Втулки представляют собой короткие трубки и применяются для изоляции проходных изоляторов, креплений и других элементов электрических машин.

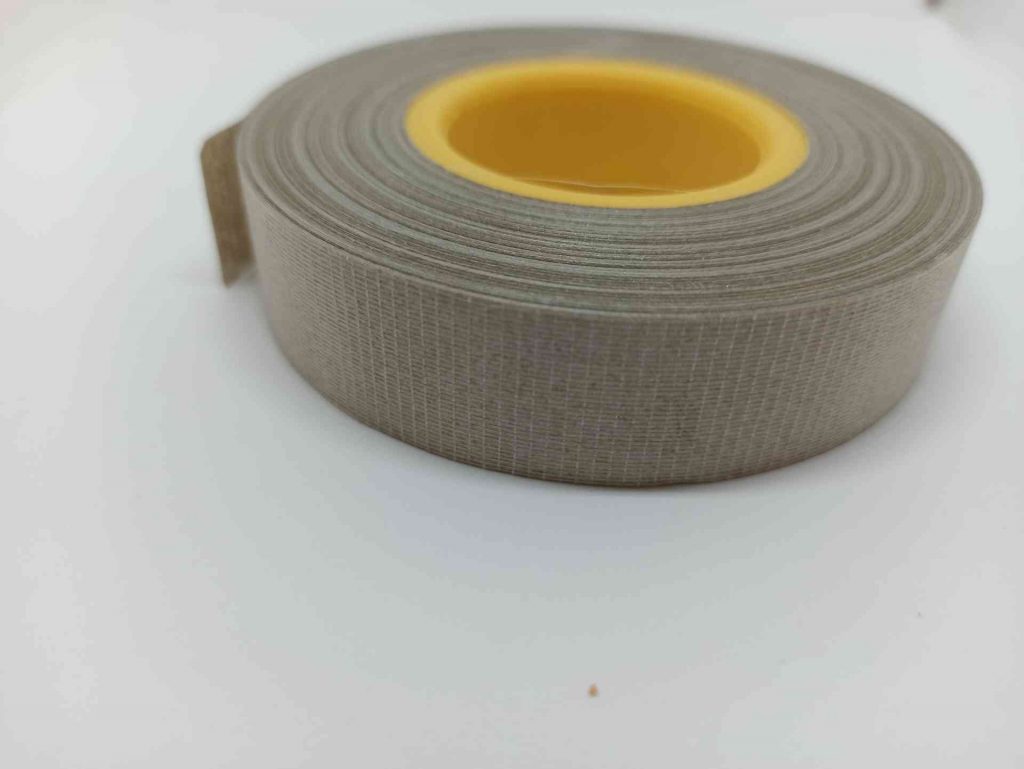

Миканитовая лента (микалента)

Миканитовая лента (микалента) — гибкий рулонный материал шириной от 10 до 50 мм, изготавливаемый из слюдяной бумаги с различными типами связующих. Она часто используется для обмотки электрических проводов и кабелей, обеспечивая витковую изоляцию в обмотках электродвигателей, генераторов и трансформаторов.

Микалента выпускается нескольких типов: на тканевой основе (ЛМТ), на бумажной основе (ЛМБ), без основы (ЛМЧ). Класс нагревостойкости варьируется от 130°C до 180°C в зависимости от типа связующего. Микалента широко применяется в электромашиностроении для изоляции катушечных групп, секций обмоток, а также в кабельной промышленности для изоляции силовых кабелей на напряжение до 35 кВ.

Миканитовые формованные изделия

Формованные изделия из миканита создаются путем термического формования листового миканита при температуре 140-180°C. К этой категории относятся коллекторные манжеты, пазовые коробочки, цилиндры, конусы и другие детали сложной геометрии.

Формовочный миканит в нагретом состоянии приобретает пластичность, позволяющую создавать детали требуемой формы, которые после охлаждения сохраняют заданную конфигурацию и высокую механическую прочность. Это свойство делает формовочный миканит незаменимым в производстве коллекторных узлов электрических машин, где требуется точное соответствие геометрии изоляционных элементов форме коллектора.

Сравнительная таблица видов миканита

Вид миканита	Форма выпуска	Толщина/размеры	Основное применение	Класс нагревостойкости
Листовой гибкий	Рулоны	0,10-0,55 мм	Витковая изоляция обмоток	130-180°C
Листовой прокладочный	Листы	0,15-5,0 мм	Прокладки, шайбы, плоские детали	130-180°C
Трубки и втулки	Цилиндры	⌀ 5-70 мм, длина до 850 мм	Изоляция стержневых проводников	до 500°C
Микалента	Рулоны	Ширина 10-50 мм	Обмотка проводов, витковая изоляция	130-180°C
Формованные изделия	Детали по чертежам	Индивидуально	Коллекторные манжеты, пазовые коробочки	130-180°C

Специализированные виды миканита

Тип	Особенности	Применение
Коллекторный	Повышенная плотность, минимальная пористость	Изоляция пластин коллекторов
Формовочный	Способность к термоформованию	Детали сложной геометрии
Термостойкий	Алюмохромфосфатное связующее	Высокотемпературное оборудование до 500°C
Стекломиканит	Армирование стеклотканью	Повышенная механическая прочность

Заключение

Как видно из представленного обзора, миканит — это универсальный материал, который используется во многих отраслях промышленности благодаря разнообразию форм выпуска и модификаций. Это прочный и термостойкий материал, который применяется для изготовления изоляционных компонентов в электротехническом оборудовании различного назначения. Листовой миканит обеспечивает плоскую изоляцию и прокладки, трубки используются для изоляции стержневых элементов, микалента незаменима для витковой изоляции обмоток, а формованные изделия позволяют создавать детали сложной конфигурации.

Выбор конкретного вида миканита определяется рабочей температурой оборудования (от 130°C до 500°C), требуемой электрической прочностью, механическими характеристиками и конструктивными особенностями изделия. Если вы ищете надежный изоляционный материал для электротехнического оборудования, рассмотрите возможность использования миканита — его проверенные десятилетиями характеристики обеспечат долговременную и безопасную эксплуатацию вашего оборудования.
