Слюдопласт листовой формовочный марки ЭЛМИКАФОРМ 323Пл — поставка со склада

Слюдопласт ЭЛМИКАФОРМ 323 Пл купить по ТУ производителя — формовочный электроизоляционный материал для горячего формования коллекторных манжет, фасонных шайб, конусов и трубок в электрических машинах класса нагревостойкости F (155 °C). Главная конструктивная особенность 323 Пл — наличие лавсановой (ПЭТ) плёнки между слоями слюдопластовой бумаги, склеенных полиэфирным связующим. При нагреве до 130-150 °C материал размягчается и поддаётся формованию в фасонные изделия, после охлаждения сохраняет форму с фиксированной геометрией. 6 толщин 0,25-0,50 мм со склада в Москве, цена от 1 500 ₽/кг, доставка по России.

Уведомление о товарном знаке. Товарный знак «ЭЛМИКАФОРМ» принадлежит правообладателю. ООО «ИзолитПром» не является производителем продукции этой марки. Поставка оригинального материала — под запрос покупателя.

Что отличает формовочный слюдопласт от листовых пазовых

В отличие от пазовых и коллекторных слюдопластов, которые используются как плоский лист (пазовая изоляция статора, межламельная прокладка коллектора), формовочные слюдопласты предназначены для изготовления объёмных изделий путём горячего формования. Лист в нагретом состоянии вкладывается в пресс-форму и под давлением приобретает форму конечного изделия.

Типичные изделия из ЭЛМИКАФОРМ 323 Пл:

• Коллекторные манжеты — конусные изоляторы, разделяющие коллекторный пакет машины постоянного тока от вала якоря. Самое массовое применение.
• Фасонные изоляционные шайбы — для изоляции под нажимные кольца коллектора.
• Изоляционные конусы для распределительных устройств высокого напряжения.
• Электроизоляционные трубки и цилиндры различных диаметров для специальных применений.

Технология формования: лист 323 Пл нагревается до 130-150 °C (плёнка ПЭТ начинает размягчаться), укладывается в пресс-форму, прессуется при давлении 5-15 МПа, выдерживается до охлаждения. Готовое изделие сохраняет форму неограниченно долго при стандартной эксплуатации.

Расшифровка обозначения ЭЛМИКАФОРМ 323 Пл

Обозначение марки 323 Пл несёт техническую информацию:

• 3 — серия 3 (формовочные слюдопласты Элмики, в отличие от серий 4 — гибкие и 1 — пластовые)
• 2 — модификация связующего (полиэфирное; модификация 5 = кремнийорганическое)
• 3 — наличие подложки из плёнки или ткани (отличие от серий без подложки)
• Пл — тип подложки: Плёнка (полиэтилентерефталатная, лавсановая); альтернативный индекс Т = ткань стеклянная

В номенклатуре Элмики формовочные слюдопласты серии 32 — четыре марки:

Марка	Подложка	Связующее	Класс
ЭЛМИКАФОРМ 323 Пл	ПЭТ-плёнка	Полиэфирное	F (155 °C)
ЭЛМИКАФОРМ 323 Т	Стеклоткань	Полиэфирное	F (155 °C)
ЭЛМИКАФОРМ 325 ПМ	Полиимидная плёнка	Кремнийорганическое	H (180 °C)
ЭЛМИКАФОРМ 325 Т	Стеклоткань	Кремнийорганическое	H (180 °C)

323 Пл — самая распространённая в линейке: ПЭТ-плёнка даёт высокую электрическую прочность (50 кВ/мм средняя — выше всех в серии), а полиэфирное связующее обеспечивает достаточную термостойкость для большинства применений в машинах класса F.

Технические характеристики ЭЛМИКАФОРМ 323 Пл

Технические условия	ТУ производителя
Структура	Слюдопластовая бумага + ПЭТ-плёнка (лавсановая) + полиэфирное связующее
Содержание неорганической части (слюды)	≥70 %
Содержание летучих веществ	≤1 %
Электрическая прочность (средняя)	≥50 кВ/мм в исходном состоянии
Электрическая прочность в отдельных точках	≥35 кВ/мм
Удельное объёмное сопротивление (исходное)	≥1×10¹¹ Ом·м
Удельное сопротивление после 48 ч в 93 % RH	≥1×10⁹ Ом·м
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
Температура формования	130-150 °C (размягчение ПЭТ-плёнки)
Давление прессования при формовании	5-15 МПа в зависимости от сложности геометрии изделия
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	от 580 до 880 мм
Складской формат	580×880 мм (стандартный)

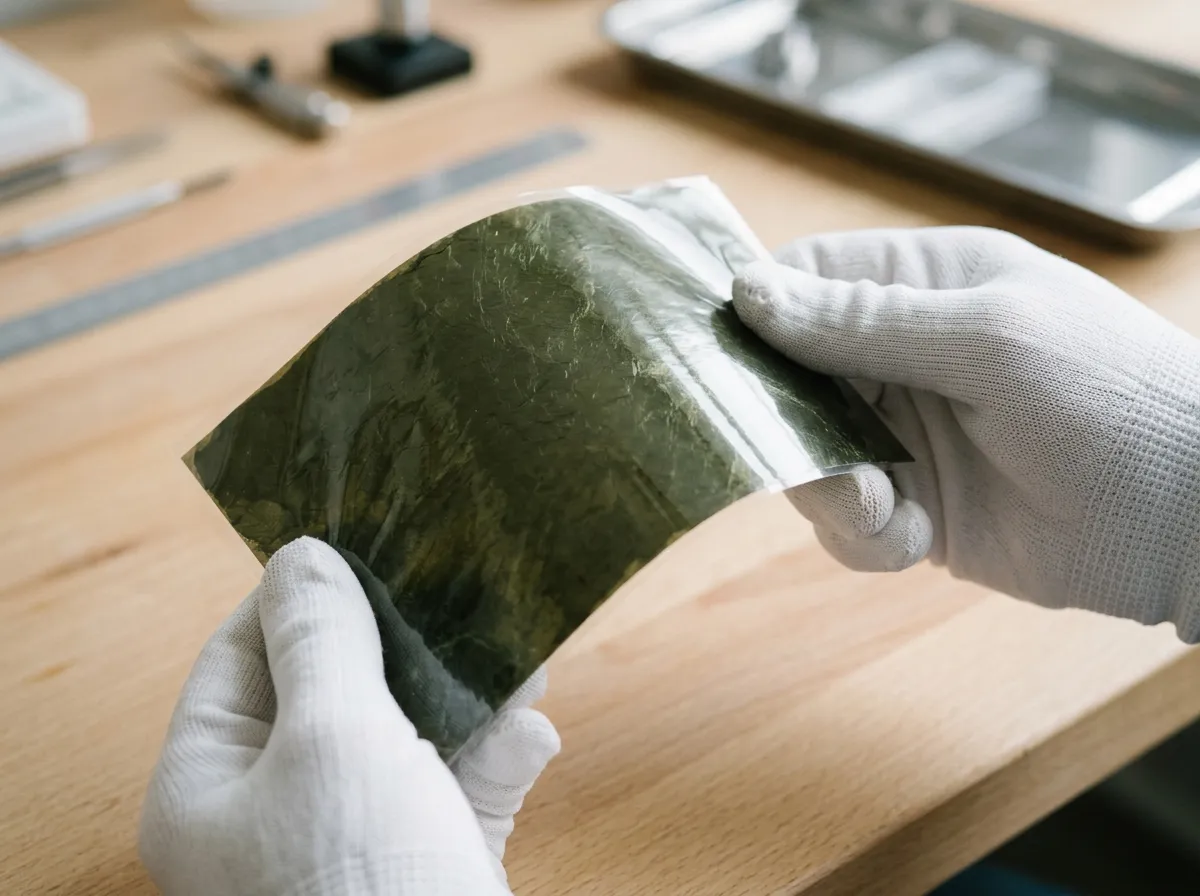

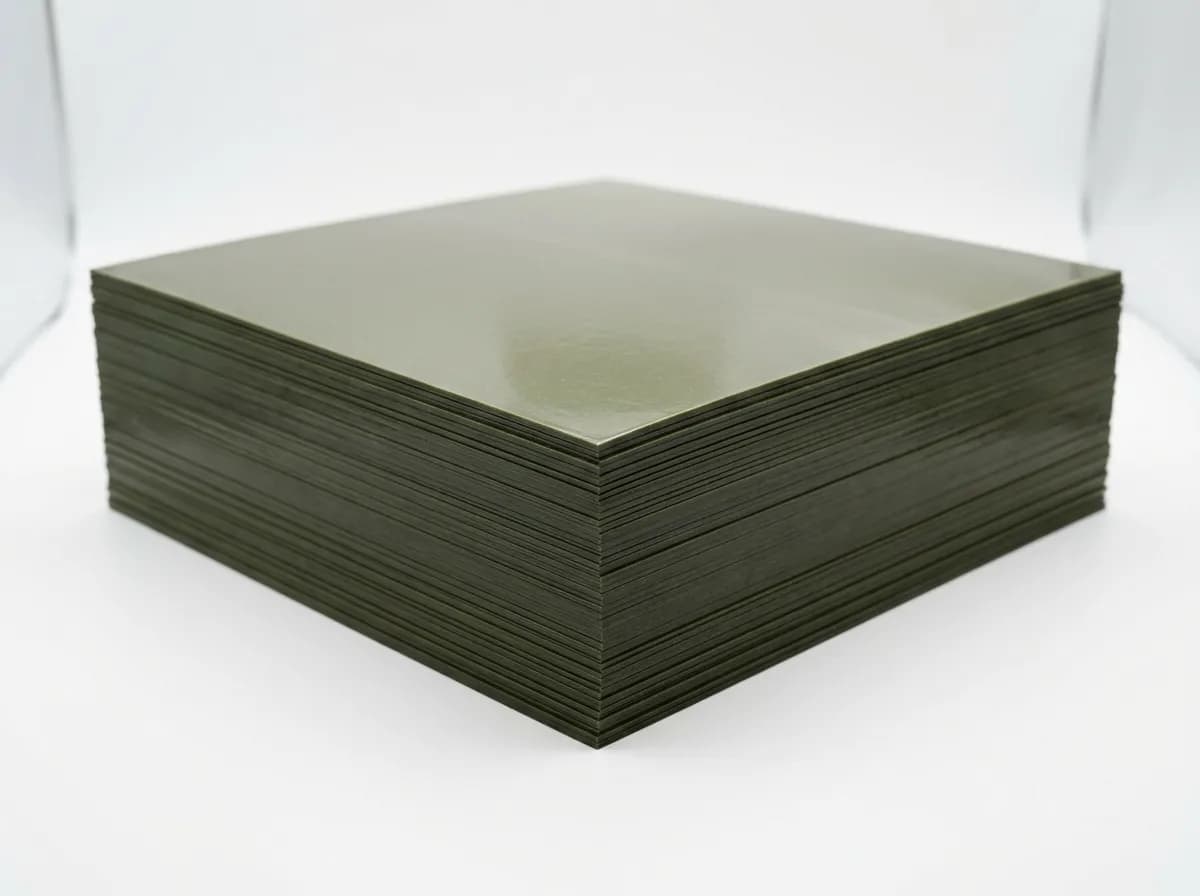

Размер листа и форматы поставки 323 Пл

Стандартный складской формат — лист 580×880 мм. По ТУ производителя допускается поставка с размерами в диапазоне 580-880 мм. Для изготовления манжет конкретной геометрии важно соответствие развёртки изделия размеру листа — расчёт развёртки выполняется по чертежу детали с учётом материала-припуска на формование (обычно +5-10 % от номинальных размеров).

6 толщин ЭЛМИКАФОРМ 323 Пл — выбор по типу формованного изделия

Толщина	Расч. пробивное	Масса 1 м²	Применение
0,25 мм	≥12.5 кВ	0.55 кг	тонкие коллекторные манжеты малых машин, фасонные шайбы	К товару →
0,30 мм	≥15.0 кВ	0.66 кг	коллекторные манжеты средних электродвигателей	К товару →
0,35 мм	≥17.5 кВ	0.77 кг	коллекторные манжеты крановых ДПТ	К товару →
0,40 мм	≥20.0 кВ	0.88 кг	коллекторные манжеты тяговых ТЭД, изоляционные конусы	К товару →
0,45 мм	≥22.5 кВ	0.99 кг	усиленные коллекторные манжеты крупных электрических машин	К товару →
0,50 мм	≥25.0 кВ	1.10 кг	максимальная толщина для манжет тяжёлых машин и фасонных трубок	К товару →

Технология горячего формования манжет из ЭЛМИКАФОРМ 323 Пл

Изготовление коллекторной манжеты из 323 Пл — стандартная операция в электромашиностроении. Технологический цикл:

1. Раскрой развёртки. Из листа вырубается развёртка манжеты — обычно конусной формы с припуском 5-10 % на формование. Раскрой выполняется штампом или дисковыми ножницами.
2. Предварительный нагрев. Заготовка нагревается в термошкафу до 130-150 °C в течение 10-15 минут до равномерного прогрева по всему объёму.
3. Загрузка в пресс-форму. Нагретая заготовка укладывается в металлическую пресс-форму, состоящую из матрицы и пуансона. Геометрия формы определяет геометрию готовой манжеты.
4. Прессование. Давление 5-15 МПа выдерживается 1-3 минуты при сохранении температуры формы 130-150 °C.
5. Охлаждение под давлением. Форма с заготовкой охлаждается до 60-80 °C, после чего давление снимается и манжета извлекается.
6. Финишная обработка. Обрезка облоя, контроль геометрии, при необходимости — пропитка полиэфирным лаком для повышения электрической прочности.

Готовая манжета сохраняет форму при эксплуатации в составе коллекторного узла электрической машины при температурах до 155 °C (предел класса F).

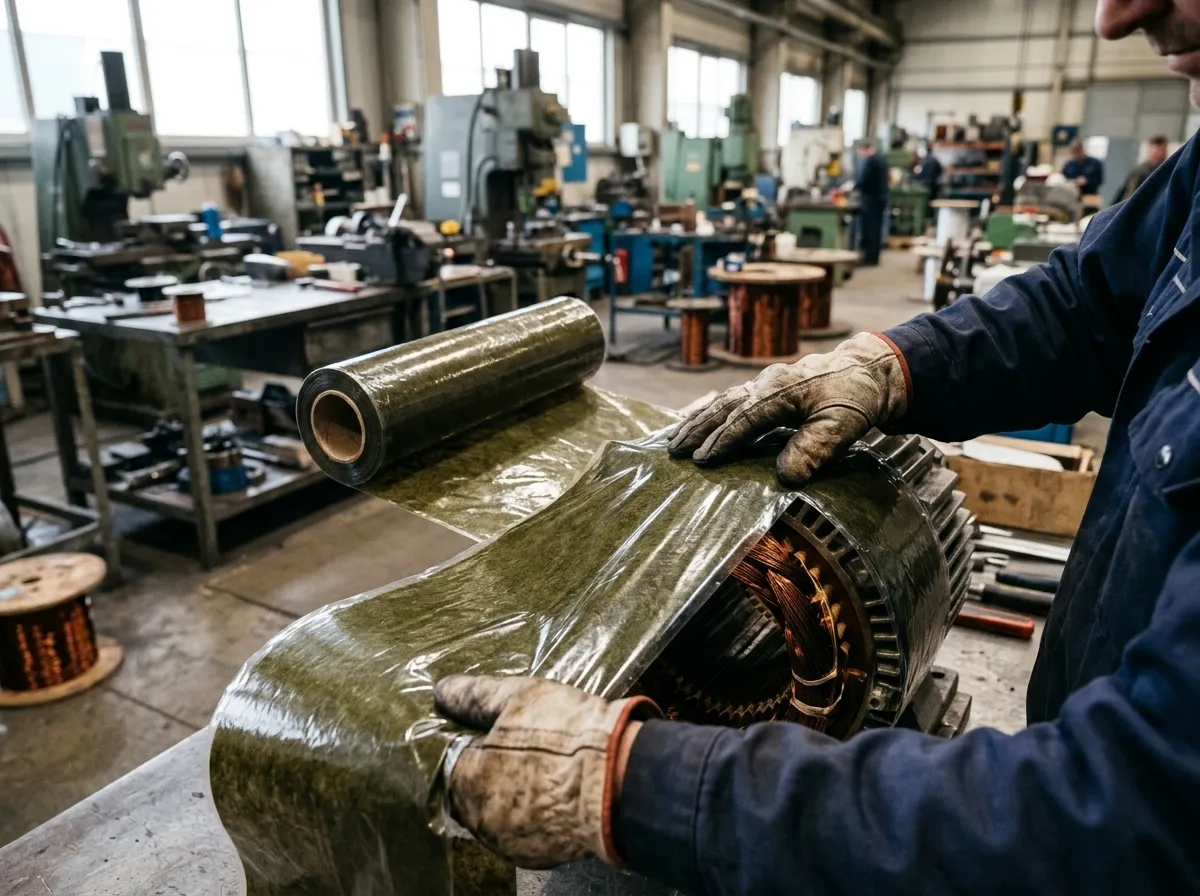

Применения ЭЛМИКАФОРМ 323 Пл

Коллекторные манжеты ДПТ общепромышленного назначения

Машины постоянного тока серий П, ПН, 4ПН, 4П — коллекторные манжеты — основной потребитель 323 Пл. Толщина 0,30-0,40 мм покрывает большинство типов машин до 100 кВт.

Изоляционные конусы крупных коллекторных машин

Тяговые ТЭД электровозов, тепловозов, метрополитена — изоляционные конусы между коллектором и валом якоря. Толщина 0,40-0,50 мм для крупных машин с высоким межламельным напряжением.

Фасонные шайбы под нажимные кольца коллекторов

Тонкие шайбы (0,25-0,30 мм), расположенные под нажимными кольцами коллекторного пакета — изоляция от металлических элементов коллектора.

Электроизоляционные трубки в распределительных устройствах

Изоляционные втулки и трубки для прохода токоведущих шин через металлические корпуса РУ-6/10 кВ. Формуются из 323 Пл толщиной 0,40-0,50 мм с многократным сворачиванием.

Условное обозначение при заказе

Стандартная форма	Слюдопласт ЭЛМИКАФОРМ 323 Пл 0,40 мм ТУ производителя
С указанием размера листа	ЭЛМИКАФОРМ 323 Пл 0,40 × 580 × 880 мм ТУ производителя

Частые вопросы о ЭЛМИКАФОРМ 323 Пл

Чем 323 Пл отличается от 323 Т?

323 Пл имеет ПЭТ-плёночную подложку, 323 Т — стеклотканевую. Электрическая прочность у Пл значительно выше (50 кВ/мм средняя vs 30 у Т), но Т имеет лучшие механические свойства при формовании сложных геометрий. Для большинства применений — Пл, для тонкостенных манжет с малыми радиусами — Т.

Можно ли применять 323 Пл при температуре 180 °C?

Нет. Класс F = 155 °C максимально длительно. ПЭТ-плёнка при 180 °C начинает деградировать, материал теряет геометрическую стабильность. Для класса H использовать ЭЛМИКАФОРМ 325 Пл (полиимидная плёнка) или 325 Т.

Какое оборудование нужно для формования манжет?

Базовый набор: термошкаф для нагрева до 150 °C, гидравлический пресс с регулируемым давлением 5-15 МПа, металлическая пресс-форма (матрица+пуансон) под конкретную геометрию манжеты, оснастка для извлечения. Капитальные затраты — от 500 тыс. руб. для простых форм.

Минимальная партия и сроки 323 Пл?

Минимум — 1 лист 580×880 мм. Складские позиции 0,30, 0,40 мм — отгрузка за 24 часа. Толщины 0,25, 0,35, 0,45, 0,50 мм — поставка под заказ за 7-14 рабочих дней.

Можно ли применять 323 Пл без последующей пропитки лаком?

Да, в применениях с умеренными требованиями к электрической прочности. Для критичных коллекторных манжет высоковольтных машин — рекомендуется дополнительная пропитка полиэфирным лаком после формования, что увеличивает пробивное напряжение готовой манжеты на 30-40 %.

Нормативные источники по ЭЛМИКАФОРМ 323 Пл

• ТУ производителя — общие технические условия серии ЭЛМИКАФОРМ.
• Datasheet производителя — характеристики формовочных слюдопластов.
• ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия».
• ГОСТ 8865-93 «Системы электрической изоляции».
• ГОСТ 25045-81, п. 5.9 — методика испытаний на формуемость в нагретом состоянии.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 «Слюдоматериалы».
• Каталог ИЗОЛИТПРОМ, табл. 25.1 — место ЭЛМИКАФОРМ в номенклатуре формовочных материалов.
