Слюдопласт листовой формовочный марки ЭЛМИКАФОРМ 324Пл — поставка со склада

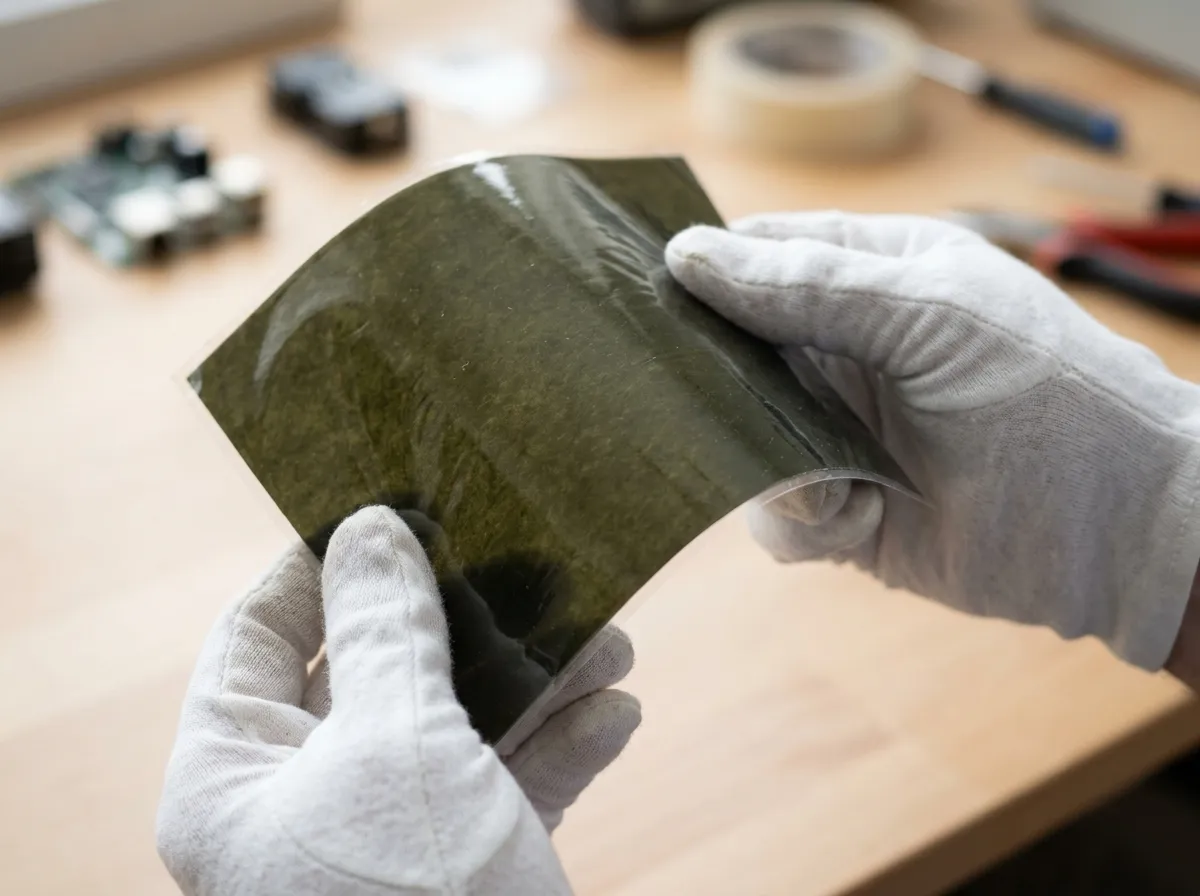

Слюдопласт ЭЛМИКАФОРМ 324 Пл купить по ТУ производителя — формовочный электроизоляционный материал с эпоксидным связующим и лавсановой подложкой для горячего формования коллекторных манжет в системах изоляции класса F (155 °C). От ЭЛМИКАФОРМ 323 Пл (полиэфирно-эпоксидное связующее) принципиально отличается типом полимерной матрицы: чистое эпоксидное связующее обеспечивает лучшую совместимость с эпоксидно-пропитанными обмотками, особенно при технологии VPI (Vacuum Pressure Impregnation). Применяется для манжет коллекторов в составе изоляционных систем с общей эпоксидной пропиткой обмоток, что критично для крупных тяговых ТЭД нового поколения и приводов с длительным ресурсом. 6 толщин 0,25-0,50 мм со склада, цена от 1 500 ₽/кг.

Уведомление о товарном знаке. Товарный знак «ЭЛМИКАФОРМ» принадлежит правообладателю. ООО «ИзолитПром» не является производителем продукции этой марки.

Эпоксидное связующее vs полиэфирно-эпоксидное — что выбрать

В формовочной серии класса F есть две модификации с лавсановой подложкой, отличающиеся типом связующего:

• ЭЛМИКАФОРМ 323 Пл — полиэфирно-эпоксидное связующее (гибрид). Полиэфирная составляющая даёт хорошую гибкость в нагретом состоянии, эпоксидная — повышенную электрическую прочность. Универсальное решение.
• ЭЛМИКАФОРМ 324 Пл — чистое эпоксидное связующее. Меньшая гибкость при формовании, но лучшая адгезия к меди и совместимость с эпоксидными пропиточными системами.

Выбор 324 Пл оправдан в трёх ситуациях:

1. Изоляционная система обмотки полностью на эпоксидной основе. Когда обмотка пропитывается эпоксидным компаундом класса F (например, импортные системы Mono-VPI или отечественный Изолит-VPI), манжета 324 Пл лучше «сшивается» с пропиточным составом, образуя монолитную систему изоляции.
2. Тяговые ТЭД нового поколения с VPI-технологией. Современные ТЭД магистральных и пассажирских электровозов изготавливаются с обмоткой и манжетой одновременно пропитываемых в едином вакуумно-нагнетательном цикле. 324 Пл оптимизирован для этой технологии.
3. Особо ответственные манжеты с расчётным ресурсом 30+ лет. Эпоксидная система имеет более стабильные характеристики при длительной работе на границе класса F (155 °C) — деградация связующего за десятилетия эксплуатации меньше, чем у полиэфирно-эпоксидной системы.

Для большинства типовых применений (стандартные ремонтные операции, машины с пропиткой полиэфирными лаками) 323 Пл проще и дешевле — выбор за технологом.

Совместимость 324 Пл с технологией VPI (Vacuum Pressure Impregnation)

VPI — современная технология пропитки обмоток электрических машин, при которой собранный пакет обмотки и изоляции (включая манжеты) одновременно погружается в пропиточный компаунд в вакууме, после чего давлением вытесняется воздух из всех микропустот. Эпоксидное связующее 324 Пл оптимально для этой технологии:

• Совместимая полимерная природа. При VPI-пропитке эпоксидным компаундом манжета и пропиточный состав образуют единое полимерное тело без границы раздела фаз — это даёт максимальную электрическую прочность готовой изоляционной системы.
• Отсутствие пузырей и расслоений. Разные типы связующего (полиэфир + эпоксид) могут давать незначительное расслоение на границе при отверждении пропитки. С 324 Пл этой проблемы нет.
• Стабильность в эксплуатации. Однотипная полимерная матрица устойчивее к термоциклированию (пуски-остановы) — нет внутренних термических напряжений между разнородными полимерами.

В России VPI-системы класса F производят несколько компаний (Изолит-VPI-F, ЭЛЕКТРОИЗОЛИТ, импортные Hitachi, Von Roll). 324 Пл совместим со всеми эпоксидными VPI-системами этого класса.

Технические характеристики ЭЛМИКАФОРМ 324 Пл

Технические условия	ТУ производителя
Структура	Слюдопластовая бумага + ПЭТ-плёнка + эпоксидное связующее
Связующее	Чистое эпоксидное (без полиэфирной составляющей)
Содержание неорганической части	≥70 %
Электрическая прочность средняя	≥46 кВ/мм (близко к 323 Пл за счёт ПЭТ-плёнки)
В отдельных точках	≥32 кВ/мм
Удельное объёмное сопротивление	≥1×10¹¹ Ом·м (исходное)
Класс нагревостойкости	F (155 °C) по ГОСТ 8865-93
VPI-совместимость	Высокая (с эпоксидными пропиточными системами класса F)
Температура формования	130-150 °C при давлении 5-15 МПа
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	от 580 до 880 мм

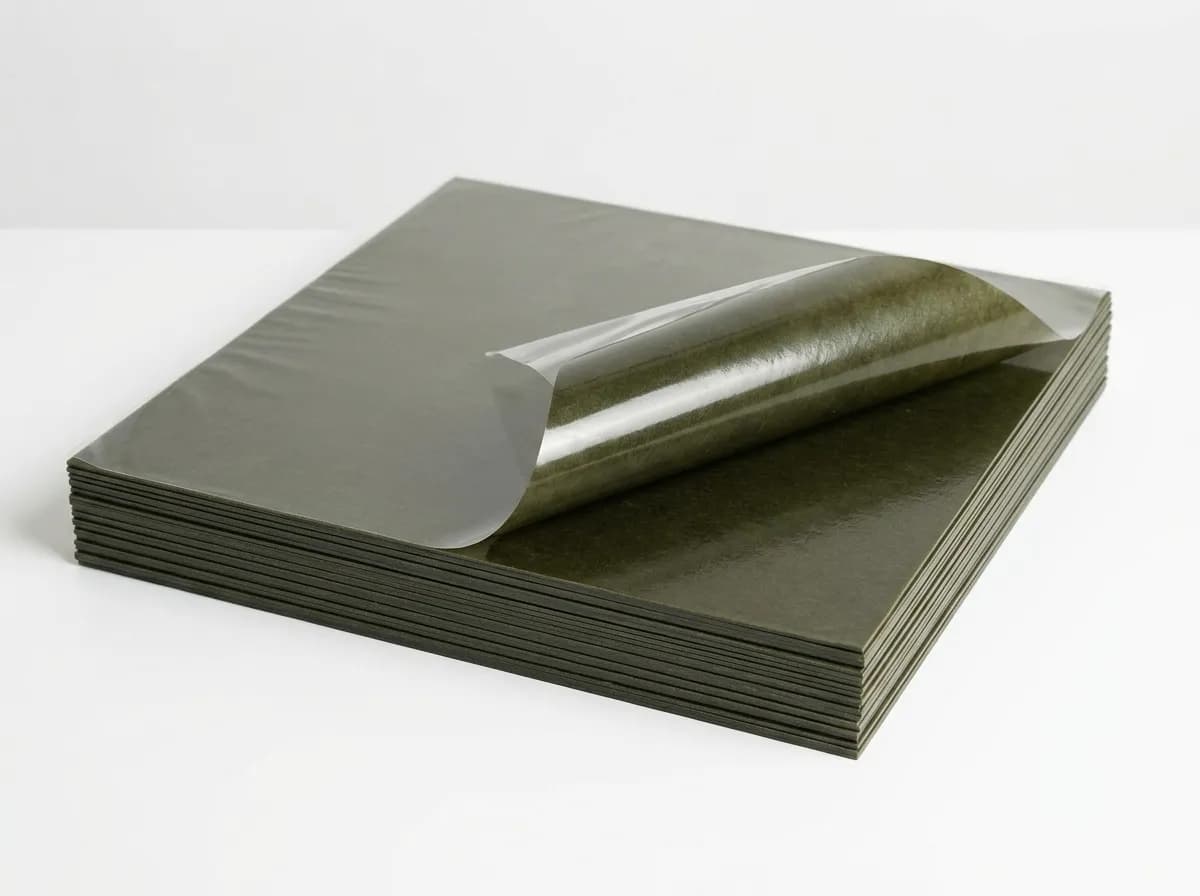

Размер листа и форматы поставки 324 Пл

Стандартный складской формат — лист 580×880 мм. По ТУ допускается поставка с размерами 580-880 мм по каждой стороне. Раскрой выполняется по чертежу развёртки манжеты с допуском ±0,5 мм.

6 толщин ЭЛМИКАФОРМ 324 Пл — выбор для VPI-применений

Толщина	Расч. пробивное	Масса 1 м²	Применение
0,25 мм	≥11.5 кВ	0.55 кг	тонкие манжеты в эпоксидно-пропитанных обмотках малых машин	К товару →
0,30 мм	≥13.8 кВ	0.66 кг	коллекторные манжеты средних ДПТ с VPI-пропиткой	К товару →
0,35 мм	≥16.1 кВ	0.77 кг	усиленные манжеты для эпоксидных изоляционных систем	К товару →
0,40 мм	≥18.4 кВ	0.88 кг	коллекторные манжеты средних и крупных ДПТ под VPI	К товару →
0,45 мм	≥20.7 кВ	0.99 кг	манжеты для тяговых ТЭД с эпоксидной общей пропиткой	К товару →
0,50 мм	≥23.0 кВ	1.10 кг	максимальная толщина для крупных манжет в эпоксидной системе	К товару →

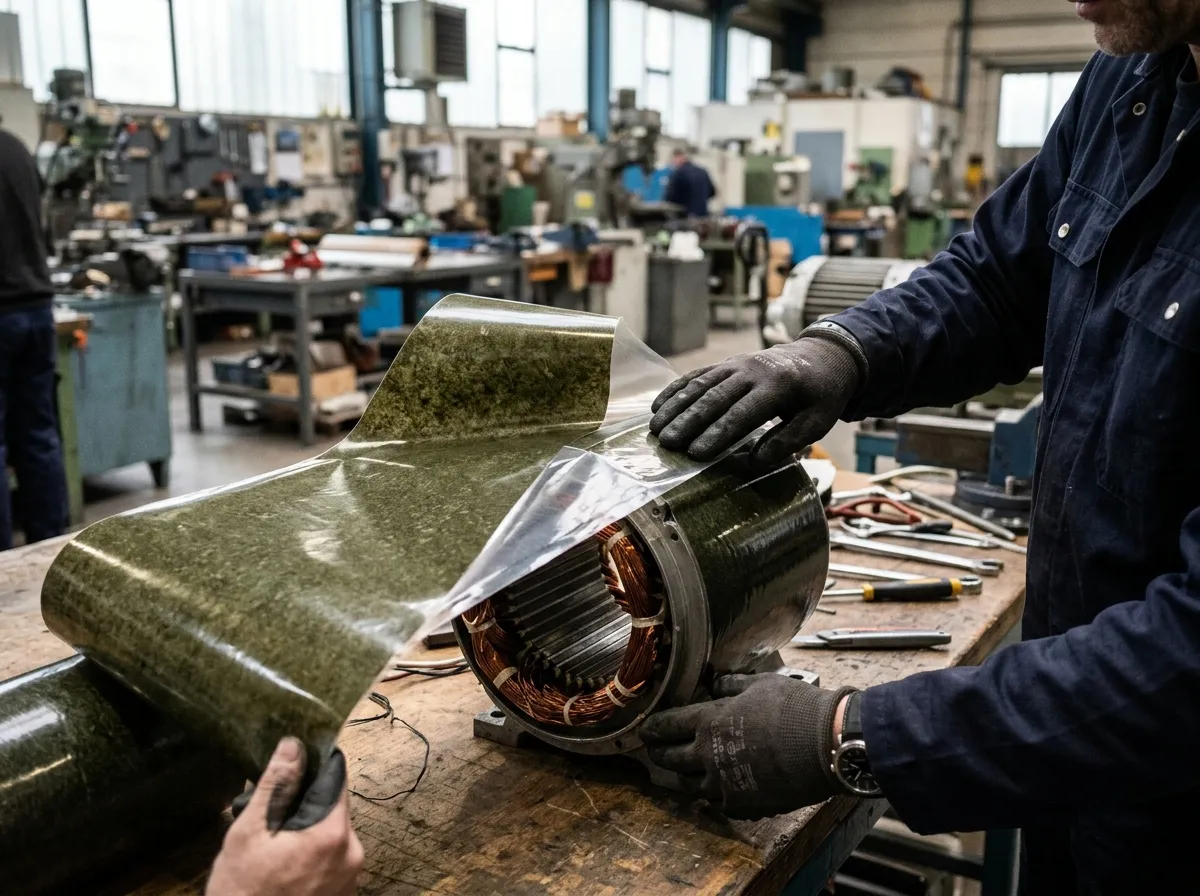

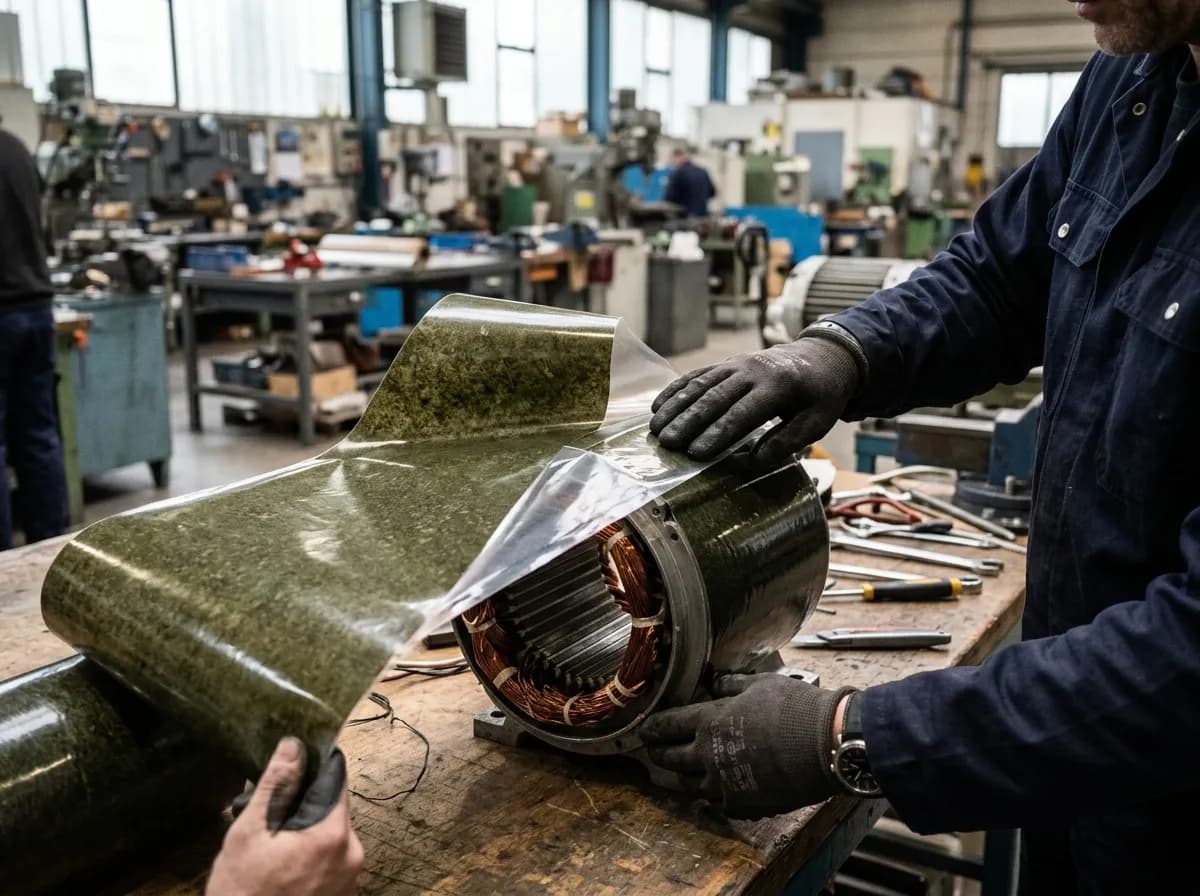

Применения ЭЛМИКАФОРМ 324 Пл

Тяговые ТЭД нового поколения с VPI-пропиткой

Современные тяговые ТЭД для электровозов нового поколения (ЭП20, ЭП2К, 2ЭС10) изготавливаются с применением VPI-технологии для общей пропитки обмоток. Манжеты из 324 Пл толщиной 0,40-0,50 мм входят в систему изоляции и пропитываются вместе с обмоткой.

Промышленные ДПТ с длительным ресурсом эксплуатации

Главные приводы стационарных установок (компрессоры, насосы, шахтные подъёмники) с расчётным ресурсом 30+ лет — манжеты 324 Пл обеспечивают стабильность характеристик при длительной работе.

Капитальный ремонт коллекторных машин с переходом на современные пропиточные системы

При капитальном ремонте коллекторных машин с переходом на новые эпоксидные пропиточные составы рекомендуется заменить старые манжеты на 324 Пл — это даёт совместимость и максимальный ресурс.

Изоляционные конусы и втулки в высоковольтных применениях

В составе высоковольтных изоляционных систем (коммутационные аппараты, проходные изоляторы) 324 Пл толщиной 0,40-0,50 мм даёт необходимую электрическую прочность при заводской пропитке эпоксидным компаундом.

Условное обозначение при заказе

Стандартная форма	Слюдопласт ЭЛМИКАФОРМ 324 Пл 0,40 мм ТУ производителя
С указанием технологии пропитки	ЭЛМИКАФОРМ 324 Пл 0,40 мм ТУ производителя, для VPI-системы класса F

Частые вопросы о ЭЛМИКАФОРМ 324 Пл

Чем 324 Пл лучше 323 Пл — оба же класс F?

324 Пл с чистым эпоксидным связующим оптимизирован для эпоксидных пропиточных систем VPI. Если ваша обмотка пропитывается эпоксидным компаундом — 324 Пл даст лучшую совместимость и стабильность в эксплуатации. Если используется полиэфирный лак — 323 Пл подойдёт лучше и дешевле.

Можно ли заменить 324 Пл на 323 Пл при отсутствии 324 Пл на складе?

Технически можно, обе марки имеют близкие электрические и температурные характеристики. Но в составе VPI-системы с эпоксидным компаундом 323 Пл может давать меньший ресурс из-за разнотипности связующих. При неответственных применениях замена допустима, при крупных тиражах под VPI — лучше дождаться 324 Пл.

Технология формования 324 Пл такая же как у 323 Пл?

Да, режимы практически идентичны: температура 130-150 °C, давление 5-15 МПа, время выдержки 1-3 минуты. Эпоксидное связующее отверждается чуть быстрее полиэфирно-эпоксидного — выдержка может быть на 20-30% короче.

Минимальная партия и сроки поставки?

Минимум — 1 лист 580×880 мм. Толщины 0,40, 0,50 мм — отгрузка за 24 часа. Толщины 0,25, 0,30, 0,35, 0,45 мм — поставка под заказ за 7-14 рабочих дней.

Нормативные источники по ЭЛМИКАФОРМ 324 Пл

• ТУ производителя — технические условия на ЭЛМИКАФОРМ 323 Т, 323 Пл, 324 Пл (общие для группы).
• Каталог ИЗОЛИТПРОМ — позиционирование 324 Пл в линейке формовочных материалов.
• ГОСТ 26103-84 «Слюдиниты и слюдопласты».
• ГОСТ 8865-93 — определение класса F.
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2 — § 19 + раздел о VPI-совместимых системах.
• Журнал «Электротехника», 2011 №4 — статья о современных VPI-системах изоляции тяговых машин.

Купить ЭЛМИКАФОРМ 324 Пл для VPI-систем

6 толщин 0,25-0,50 мм. Цена от 1 500 ₽/кг. Отгрузка за 24 часа со склада в Москве.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
